Τύπος προϊόντος	Αναδιπλούμενο ηλεκτρικό ποδήλατο
Μάρκα	Blaupunkt
Μοντέλο	CLARA 400 SE
Τροφοδοσία	Επαναφορτιζόμενη μπαταρία ιόντων λιθίου, φορτιστής 100-240 V
Αυτονομία	Περίπου 50 χλμ (ανάλογα με τη χρήση και το επίπεδο υποβοήθησης)
Χρόνος φόρτισης	3 έως 4 ώρες
Κινητήρας	Κινητήρας χωρίς ψήκτρες (brushless) στον πίσω τροχό
Επίπεδα υποβοήθησης	5 επίπεδα + υποβοήθηση βάδισης (6 χλμ/ώρα)
Οθόνη	Οθόνη LCD με ταχύτητα, απόσταση, αυτονομία κ.λπ.
Φρένα	Δισκόφρενα (μπροστά και πίσω)
Αλλαγή ταχύτητας	Αλλαγέας ή τροχός με ταχύτητες (ανάλογα με το μοντέλο)
Ελαστικά	20 ίντσες
Βάρος	Περίπου 22 κιλά
Διαστάσεις (διπλωμένο)	Περίπου 120 x 60 x 80 cm
Δίπλωμα	Αναδιπλούμενο πλαίσιο, αναδιπλούμενο τιμόνι, αναδιπλούμενα πεντάλ
Ασφάλεια	Φωτισμός εμπρός και πίσω, ανακλαστήρες
Συντήρηση	Καθαρισμός με μαλακό πανί, αποφυγή νερού σε ηλεκτρικά μέρη
Εγγύηση	2 έτη (επιβεβαιώστε στον ιστότοπο της Blaupunkt)
Δυνατότητα επισκευής	Διαθέσιμα ανταλλακτικά στον αντιπρόσωπο της Blaupunkt
Μέγιστο φορτίο	Περίπου 100 κιλά (χρήστης + αποσκευές)

Συχνές ερωτήσεις - CLARA 400 SE BLAUPUNKT

Πώς φορτίζω την μπαταρία του CLARA 400 SE;

Συνδέστε πρώτα τον φορτιστή στην μπαταρία και στη συνέχεια σε πρίζα. Η πλήρης φόρτιση διαρκεί 3 έως 4 ώρες. Η ενδεικτική λυχνία του φορτιστή αλλάζει από κόκκινο σε πράσινο όταν η μπαταρία είναι γεμάτη. Χρησιμοποιήστε μόνο τον γνήσιο φορτιστή.

Πώς διπλώνω και ξεδιπλώνω το ηλεκτρικό ποδήλατο;

Χαλαρώστε τους γρήγορους σφιγκτήρες του τιμονιού και του πλαισίου. Διπλώστε το τιμόνι και στη συνέχεια διπλώστε το πλαίσιο έως ότου οι τροχοί να είναι παράλληλοι. Βεβαιωθείτε ότι όλοι οι σφιγκτήρες είναι καλά ασφαλισμένοι πριν χρησιμοποιήσετε το ποδήλατο.

Τι σημαίνουν οι κωδικοί σφάλματος στην οθόνη;

Οι κωδικοί σφάλματος ξεκινούν με 'Err'. Για παράδειγμα, Err21 για ανωμαλία ρεύματος, Err23 για ανωμαλία κινητήρα κ.λπ. Σε περίπτωση σφάλματος, σταματήστε να χρησιμοποιείτε το ποδήλατο και επικοινωνήστε με τον αντιπρόσωπό σας.

Πώς συντηρώ την μπαταρία για να παρατείνω τη διάρκεια ζωής της;

Φορτίζετε τακτικά την μπαταρία, ακόμα κι αν δεν τη χρησιμοποιείτε. Αποθηκεύστε την σε ξηρό και δροσερό μέρος (κάτω από 35°C). Φορτίστε την τουλάχιστον στα 3/4 κάθε 30 ημέρες αν δεν χρησιμοποιείται. Αποφύγετε την πλήρη αποφόρτιση.

Ποια είναι η συνιστώμενη πίεση ελαστικών;

Η ιδανική πίεση δεν αναφέρεται στο εγχειρίδιο, αλλά για ελαστικά 20 ιντσών, συνήθης πίεση είναι 40 έως 60 PSI (2,8 έως 4,1 bar). Ελέγχετε τακτικά την πίεση.

Πώς ρυθμίζω το ύψος της σέλας;

Ανοίξτε τον γρήγορο σφιγκτήρα κάτω από τη σέλα, ρυθμίστε το ύψος έτσι ώστε το πόδι σας να είναι σχεδόν τεντωμένο όταν το πεντάλ είναι στην κάτω θέση. Μην υπερβαίνετε την κόκκινη γραμμή ασφαλείας στο σωλήνα της σέλας.

Μπορεί το ποδήλατο να χρησιμοποιηθεί στη βροχή;

Το εγχειρίδιο συνιστά να μην εκθέτετε το ποδήλατο στη βροχή ή σε υπερβολική υγρασία. Τα ηλεκτρικά μέρη μπορεί να υποστούν ζημιά. Αν οδηγείτε στη βροχή, μειώστε την ταχύτητα και στεγνώστε το ποδήλατο μετά τη χρήση.

Πώς ενεργοποιώ την υποβοήθηση βάδισης;

Πατήστε το κουμπί υποβοήθησης βάδισης στην οθόνη ελέγχου. Το ποδήλατο προχωρά με 6 χλμ/ώρα όσο κρατάτε πατημένο το κουμπί. Χρησιμοποιήστε το μόνο όταν οι τροχοί είναι στο έδαφος.

Ποιο είναι το μέγιστο φορτίο που υποστηρίζει το ποδήλατο;

Το εγχειρίδιο αναφέρει ότι το ποδήλατο είναι σχεδιασμένο για ένα άτομο. Συνιστάται να μην υπερβαίνετε το συνολικό βάρος (χρήστης + αποσκευές) περίπου 100 κιλά. Ελέγξτε τις ενδείξεις στο πλαίσιο.

Πώς καθαρίζω το ηλεκτρικό ποδήλατο;

Χρησιμοποιήστε ένα μαλακό πανί βρεγμένο με ουδέτερο καθαριστικό. Αποφύγετε την εκτόξευση νερού στα ηλεκτρικά μέρη. Στεγνώστε με ένα στεγνό πανί. Μη λιπαίνετε τις ηλεκτρικές συνδέσεις ή τα τακάκια φρένων.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CLARA 400 SE BLAUPUNKT

1. ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΑΣΦΑΛΕΙΑΣ
2. ΣΤΟ ΚΟΥΤΙ
3. ΓΝΩΡΙΖΟΝΤΑΣ ΤΟ ΠΟΔΗΛΑΤΟ
4. ΠΩΣ ΝΑ ΤΟ ΔΙΠΛΩΣΕΤΕ
5. ΕΙΣΑΓΩΓΗ ΣΤΟ ΗΛΕΚΤΡΙΚΟ ΥΒΡΙΔΙΚΟ ΣΥΣΤΗΜΑ iCST
6. ΜΠΑΤΑΡΙΑ (ΦΟΡΤΙΣΗ, ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΝΟΔΟΣ, ΤΑΧΥΤΗΤΑ) 7.ΛΕΙΤΟΥΡΓΙΑ ΣΥΝΟΔΟΙΠΟΡΙΑΣ
7. ΘΕΣΗ / ΥΨΟΣ ΣΕΛΑΣ
8. ΣΥΣΤΗΜΑ ΦΡΕΝΩΝ
9. ΤΙΜΟΝΙ
10. ΛΕΙΤΟΥΡΓΙΑ ΑΛΛΑΓΗΣ ΤΑΧΥΤΗΤΩΝ
11. ΣΥΝΤΗΡΗΣΗ: ΠΡΙΝ ΤΗΝ ΠΡΩΤΗ ΑΓΟΡΑ
12. ΣΥΝΤΗΡΗΣΗ: ΠΡΙΝ ΑΠΟ ΚΑΘΕ ΒΟΛΤΑ
13. ΣΥΝΤΗΡΗΣΗ: ΚΑΘΑΡΙΣΜΟΣ
14. ΣΥΝΤΗΡΗΣΗ: ΤΑΚΤΙΚΟΙ ΕΛΕΓΧΟΙ
15. ΠΡΟΟΝΤΙΚΗ ΧΡΗΣΗ
16. ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
17. ΣΥΧΝΕΣ ΕΡΩΤΗΣΕΙΣ
18. 20. ΣΕΡΒΙΣ
19. ΣΗΜΕΙΩΣΕΙΣ ΑΝΟΡΙΨΗΣ

1. ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΑΣΦΑΛΕΙΑΣ

Μην χρησιμοποιείτε αυτό το ποδήλατο χωρίς να διαβάσετε προσεκτικά το εγχειρίδιο και να κατανοήσετε τον τρόπο χειρισμού του ποδηλάτου. - Αυτό το e-folding bike είναι μόνο για μη εμπορική χρήση! - Φορέστε το κράνος, τα γάντια και άλλο προστατευτικό εξοπλισμό πριν οδηγήσετε για να προστατευθείτε από τραυματισμό σε περίπτωση ατυχήματος. Συνιστάται να φοράτε αντανακλαστικά ρούχα όταν οδηγείτε τη νύχτα. Τηρείτε τους κανόνες κυκλοφορίας και τους κανονισμούς όταν χρησιμοποιείτε αυτό το ποδήλατο. Οι επιβάτες δεν πρέπει να μεταφέρονται. Όταν οδηγείτε κάτω από βροχερές, χιονισμένες ή ολισθηρές συνθήκες, μειώστε την ταχύτητά σας και αυξήστε την απόσταση μεταξύ εσάς και άλλων οχημάτων. Μην χρησιμοποιείτε το ποδήλατο όταν υπάρχει ομίχλη. - Φορτίστε την μπαταρία σε στεγνό μέρος και βεβαιωθείτε ότι υπάρχει επαρκής αερισμός. Ούτε η μπαταρία ούτε ο φορτιστής πρέπει να καλύπτονται κατά τη διάρκεια της διαδικασίας φόρτισης. Σε αντίθετη περίπτωση, αυτό θα μπορούσε να προκαλέσει κίνδυνο υπερθέρμανσης ή πιθανό κίνδυνο πυρκαγιάς. Συνιστούμε τη φόρτιση υπό επιβλέψη. Χρησιμοποιήστε μόνο τον φορτιστή προέλευσης που παρέχεται με το αναδιπλούμενο ποδήλατο. - Αν σκοπεύετε να αποθηκεύσετε την μπαταρία για μεγάλο χρονικό διάστημα χωρίς χρήση, φροντίστε να τη φορτίσετε πριν την αποθήκευση. Η μπαταρία αποθηκεύεται καλύτερα σε ένα δροσερό και ξηρό περιβάλλον. Το ποδήλατο δεν πρέπει να παραμένει στη βροχή. Εάν εισέλθει νερό στον κινητήρα και στον τροχό του κινητήρα, μπορεί να προκαλέσει βραχυκύκλωμα και να καταστρέψει τα ηλεκτρικά εξαρτήματα. Διατηρήστε την κατάλληλη πίεση αέρα μέσα στα ελαστικά, για να αποφύγετε την ένωση της τριβής κατά την οδήγηση, καθώς χαμηλή πίεση αέρα μπορεί εύκολα να φθείρει τα ελαστικά και να προκαλέσει ζημιά. Μην αλλάζετε κανένα στοιχείο στο ποδήλατο. Οποιεσδήποτε αλλαγές στο ποδήλατο που δεν έχουν εγκριθεί από τη Blaupunkt ή την ακυρώνουν την εγγύηση από την πλευρά του κατασκευαστή και ενδέχεται να προκαλέσουν βλάβη ή τραυματισμό. - Οδηγείτε πάντα με την κατάλληλη ταχύτητα σε σχέση με τις συνθήκες φωτός, καιρού και οδού, την κυκλοφορία, την ορατότητα και τις οδηγικές σας ικανότητες.

2. ΣΤΗΝ ΣΥΣΚΕΥΑΣΙΑ

- Πτυσσόμενο ηλεκτρονικό ποδήλατο Blaupunkt - Αναδιπλούμενη μπαταρία e-bike (εξαρτήματα κλειδί, ίσχυς τα σύντηλα) - Φορτιστής - Φωτιστικά μπαταρίας (αν δεν περιλαμβάνονται, συμπεριλαμβάνονται) Εγχειρίδιο χρήσης - Εργαλεία (ειδικά για το μοντέλο)

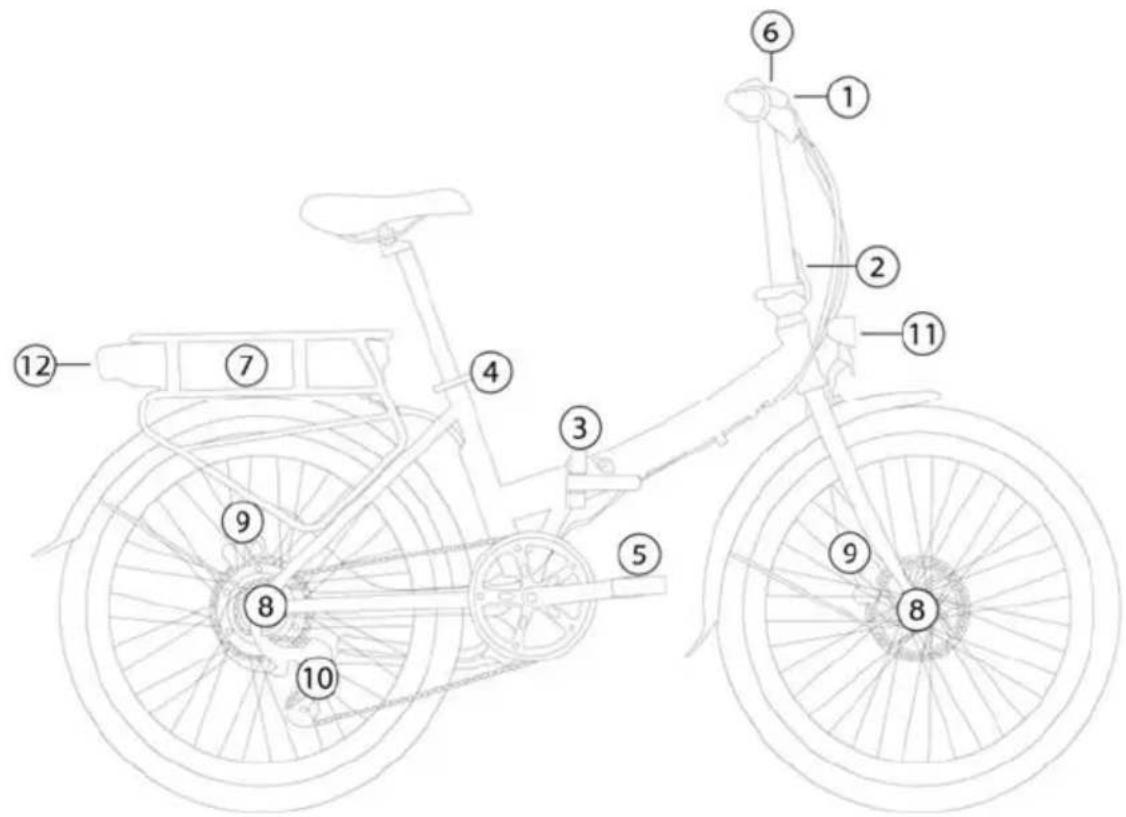

3. ΓΝΩΡΙΖΟΝΤΑΣ ΤΟ ΠΟΔΗΛΑΤΟ

①Τιμόνι (αναλόγως με το μοντέλο με υδρηλόπνευση ανεμιστήρα για ψύξη μους) ②Τιμόνι υδραυλικής απελευθέρωσης / ανάρτησης ③Γρήγορη απελευθέρωση / πτυσσόμενο πλαίσιο άρθρωσης ④Γρήγορη απελευθέρωση για μους εξάς ⑤ Αναδιπλούμενα Πεντάλ ⑥ Οθόνη

7. Μπαταρία (ανάλογα με το μοντέλο, με υποδοχή πρόσδεσης, διακόπτη και ενδεικτική λυχνία) 8. Κινητήρας πίσω τροχού ή εμπρός τροχού (ανάλογα με το μοντέλο) 9. Δισκόφρενο / Φρένο σαντάς / Φρένο coaster (ανάλογα με το μοντέλο) 10. Ράγαια ταχυτήτων (ανάλογα με το μοντέλο) 11. Μπροστινό φως 12. Πίσω φως (ανάλογα με το μοντέλο, με ενσωματωμένο φως φρένων)

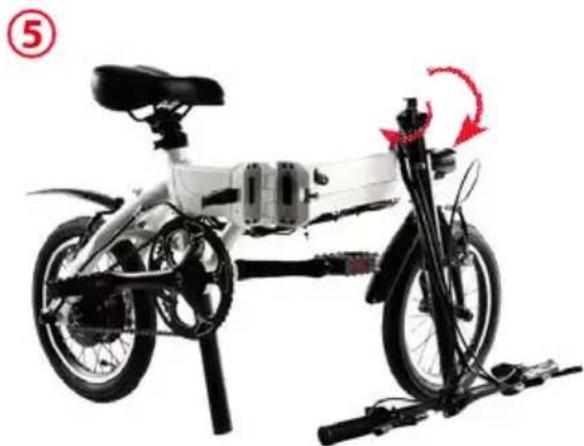

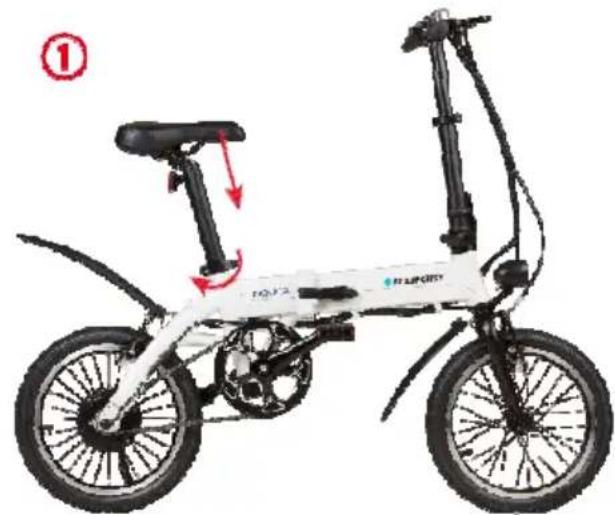

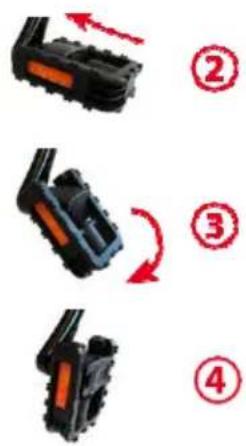

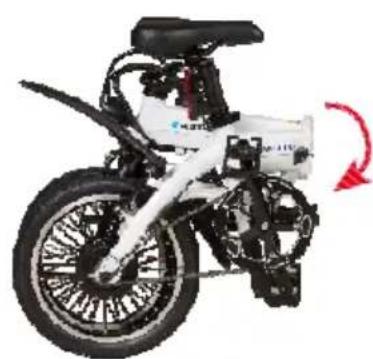

4. ΠΩΣ ΝΑ ΤΟ ΔΙΠΛΩΣΕΤΕ

Ανοίξτε το σφιγκτήρα στη θέση του τιμονιού (1) και σπρώξτε το τιμόνι προς τα κάτω. - Μετακινήστε τα πεντάλ ώστε να δείχνουν η ώρα (2). Πιέστε προς τα μέσα και τα δύο πεντάλ (3-4). - Ελευθερώστε τον σφιγκτήρα (5) και διπλώστε τον κορμό. - Εκλειδώστε και σφίξτε τον σφιγκτήρα (6), διπλώστε το πεντάλ μέχρι οι δύο τροχοί να είναι παράλληλοι.

(6)

ΣΗΜΕΙΩΣΗ ΑΣΦΑΛΕΙΑΣ: Βεβαιωθείτε ότι όλες οι κλειδαριές είναι καλά σφιγμένες και κλειστές πριν χρησιμοποιήσετε το e-bike. Μην κλείνετε το μοχλό πλαισίου όταν διπλώνεται το ποδήλατο, καθώς μπορεί να προκληθεί βλάβη στις επαφές κατά τη μεταφορά.

Σημείωση: Πρόκειται για μία σχηματική αναπαράσταση ενός πτυσσόμενου e-bike με διάφορες πιθανές επιλογές εξοπλισμού.

Οι εικόνες που εμφανίζονται ενδέχεται να διαφέρουν.

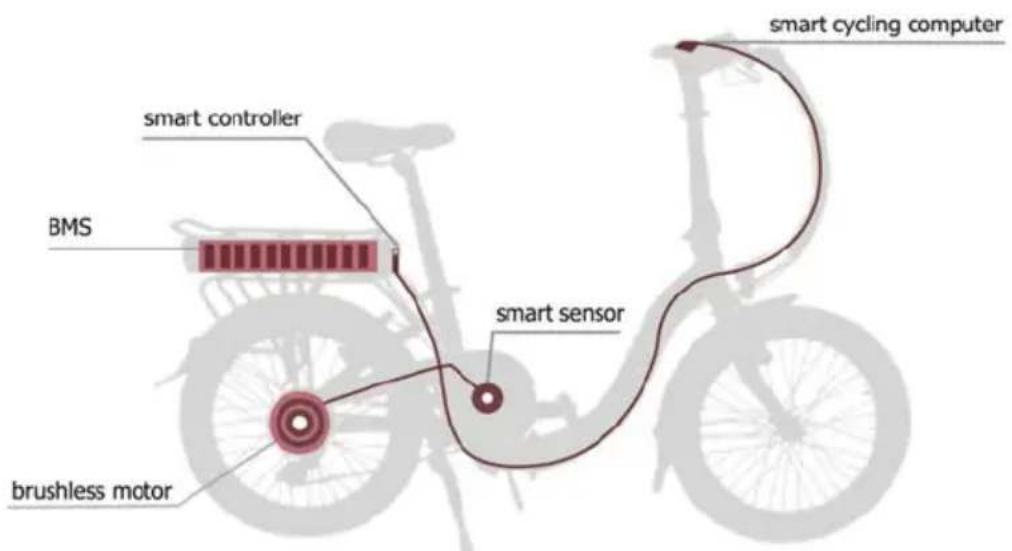

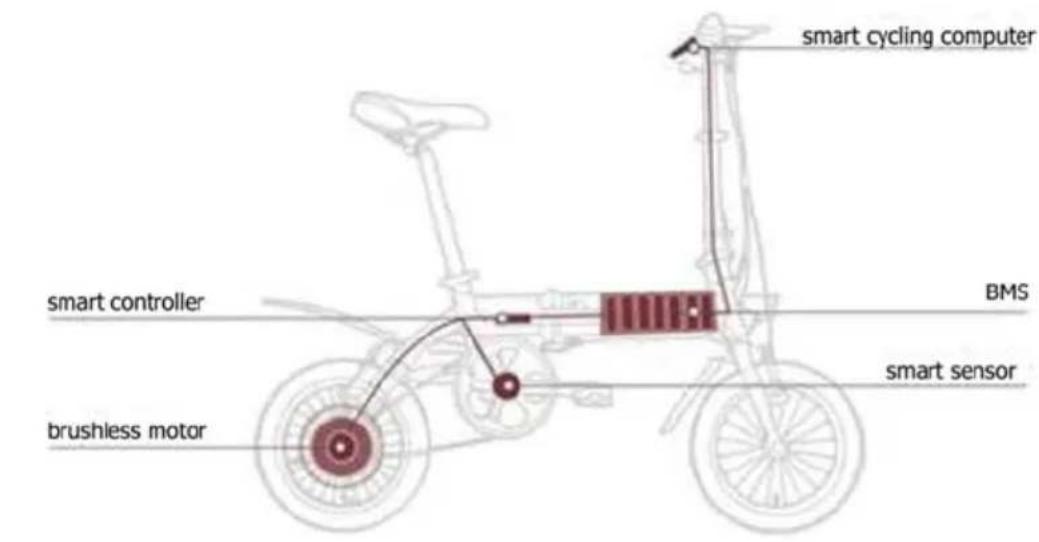

5. ΕΙΣΑΓΩΓΗ ΣΤΟ ΗΛΕΚΤΡΙΚΟ-ΥΒΡΙΔΙΚΟ ΣΥΣΤΗΜΑ - I-CST

Το i-CST (έξυπνο σύστημα υποβοήθησης ποδηλασίας) αποτελείται από τα ακόλουθα στοιχεία:

• Έξυπνος αισθητήρας - Ανιχνεύοντας το ρυθμό και την ταχύτητα του πεντάλ.
• Smart Controller - Υπολογισμός σε πραγματικό χρόνο και συντονισμός βελτιστοποιημένης εξόδου ισχύος. BMS (Σύστημα Διαχείρισης Μπαταρίας) - Παροχή ηλεκτρικής τροφοδοσίας στο σύστημα, ενώ εξισορροπεί την κατανάλωση ρεύματος και προστατεύει την μπαταρία. Κινητήρας DC χωρίς ψήκτρες - Προσθήκη υποβοήθησης.
• Οθόνη Ποδηλάτου - Έλεγχος και Οθόνη.

Μόλις ξεκινήσετε το πεντάλ, το i-CST θα ανιχνεύσει τον ρυθμό σας (ταχύτητα πεντάλ) και την ταχύτητα οδήγησης και θα συντονίσει σε πραγματικό χρόνο το ηλεκτρικό μοτέρ ώστε να παρέχει την σωστή υποβοηθητική δύναμη που ταιριάζει με τις συνθήκες οδήγησης, κάνοντας την οδήγηση πολύ πιο εύκολη.

Σημείωση: Πρόκειται για μια σχηματική αναπαράσταση ενός πτυσσόμενου e-bike με διάφορες πιθανές επιλογές εξοπλισμού.

6. ΜΠΑΤΑΡΙΑ (ΦΟΡΤΙΣΗ, ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΥΡΕΣΗ)

Η μπαταρία πρέπει να φορτιστεί πριν χρησιμοποιηθεί για πρώτη φορά. Χρησιμοποιείτε αποκλειστικά τον αρχικό φορτιστή που έχει οριστεί από την Blaupunkt για φόρτιση. Διαφορετικά μπορεί να καταστρέψει την μπαταρία και μπορεί ακόμη και να προκαλέσει πυρκαγιά και άλλους κινδύνους. Η εγγύηση λήγει, εάν χρησιμοποιηθεί φορτιστής διαφορετικός από τον καθορισμένο.

Ελέγξτε προσεκτικά εάν η ονομαστική τάση εισόδου του φορτιστή είναι σύμφωνη με την τάση του δικτύου τροφοδοσίας. - Φορτίστε την μπαταρία σε ξηρό μέρος και εξασφαλίστε επαρκή αερισμό. Ούτε η μπαταρία ούτε ο φορτιστής μπορεί να καλύπτονται κατά τη διάρκεια της διαδικασίας φόρτισης. - Συνδέστε πρώτα το βύσμα εξόδου του φορτιστή (2) με την υποδοχή φόρτισης της μπαταρίας. Συνδέστε το βύσμα εισόδου (1) του φορτιστή στην τροφοδοσία AC. Ανάλογα με το μοντέλο, μπορείτε να αφαιρέσετε την μπαταρία και να τη φορτίσετε ξεχωριστά. Η πλήρης φόρτιση μιας κενής μπαταρίας διαρκεί 2-8 ώρες, ανάλογα με την κατάσταση φόρτισης, όταν η ένδειξη λυχνία φόρτισης στον φορτιστή γίνεται από κόκκινο σε πράσινο, η μπαταρία έχει φορτιστεί πλήρως. - Μετά τη φόρτιση, τραβήξτε πρώτα το βύσμα τροφοδοσίας AC (1) και μετά βγάλτε το συνδεδεμένο φις με την μπαταρία (2). Μην αφήνετε την μπαταρία συνδεδεμένη στον φορτιστή για μεγάλο χρονικό διάστημα ή χωρίς επίβλεψη. - Φορτίστε μόνο την μπαταρία σε δωμάτια με εγκατεστημένο ανιχνευτή καπνού. Φορτίστε την μπαταρία - Δεν συνιστάται η χρήση μετατροπέων με τροποποιημένο ημιτονοειδές κύμα και μπορεί να οδηγήσει σε δυσλειτουργίες.

ΣΥΝΤΗΡΗΣΗ

Μπορείτε να έχετε την καλύτερη απόδοση και διάρκεια ζωής της μπαταρίας σας, φορτίζοντάς την πριν από τη χρήση, ακόμα και αν δεν έχει αποφορτιστεί πλήρως. - Φορτίστε την μπαταρία σε θερμοκρασία δωματίου. Χρησιμοποιήστε την μπαταρία σε εύρος θερμοκρασίας από 0°C - 25°C. Εάν αποθηκεύσετε μια πλήρως αποφορτισμένη μπαταρία για μεγάλο χρονικό διάστημα, αυτό οδηγεί σε απώλεια απόδοσης. Φορτίστε την άδεια μπαταρία το συντομότερο δυνατό. Εάν η μπαταρία είναι αποθηκευμένη για μεγαλύτερο χρονικό διάστημα, αποθηκεύστε την με περίπου 50-70% φόρτιση και ελέγχετε τακτικά για τυχόν υπόλοιπη φόρτιση. Μια ελαττωματική μπαταρία λόγω αποτυχίας φόρτισης δεν αποτελεί αξίωση εγγύησης. Κάθε μπαταρία με τεχνολογία Li-ion υπόκειται σε αυτόματη διαδικασία χημικής γήρανσης, αυτή η διαδικασία πραγματοποιείται επίσης χωρίς τη χρήση ή τη

φόρτιση μπαταρίας. Η χωρητικότητα της μπαταρίας μειώνεται με την ηλικία. Η μείωση της ικανότητας δεν είναι ελάττωμα ή λόγος καταγγελίας.

Για να αποφύγετε τη ρύπανση, ακολουθήστε τους τοπικούς κανονισμούς για τη σωστή απόρριψη της μπαταρίας.

ΕΥΡΟΣ ΜΠΑΤΑΡΙΩΝ

Το καθορισμένο, εφαρμοσμένο από το μοντέλο εύρος είναι το μέγιστο. Στις εσωτερικές δοκιμές οδήγησης, αυτό το εύρος στα προϊόντα μπορεί εύκολα να επιτευχθεί και να ξεπεραστεί. Ωστόσο, μικρότερες αποστάσεις μικρότερες από 20 km είναι επίσης δυνατές. Το εύρος με μια φόρτιση μπαταρίας εξαρτάται από πολλούς παράγοντες, όπως: - Επίπεδο βοήθειας / συνεισφορά του οδηγού - χρησιμοποιήστε μικρότερα επίπεδα βοήθειας και αυξήστε τη δική σας συνεισφορά για να μεγιστοποιήσετε το εύρος. - Ταχύτητα οδήγησης - υψηλότερες ταχύτητες, ιδίως σε υψηλότερα επίπεδα υποστήριξης, κοστίζουν περισσότερη ενέργεια. - Ρυθμός ποδηλάτησης - ο υψηλότερος ρυθμός (γρηγορότερο πετάλι) βελτιστοποιεί την απόδοση, το αργό πεντάλ κοστίζει περισσότερη ενέργεια. - Εκκίνηση και φρενάρισμα - Η συχνή πέδηση και η σχετική εκκίνηση φορτώνουν την μπαταρία γρηγορότερα από μεγάλες αποστάσεις με σταθερή ταχύτητα. - Φυσική κατάσταση του αναβάτη - όσο περισσότερο και πιο συχνά οδηγείτε ένα ποδήλατο, τόσο περισσότερο αυξάνεται η φυσική σας κατάσταση και θα επιτυγχάνετε μεγαλύτερες αποστάσεις. - Μετάδοση συμπεριφοράς του οδηγού (εάν υπάρχει αλλαγή) - η σωστή αλλαγή βελτιστοποιεί την απόδοση, η εκκίνηση και η ανάβαση με κλίση γίνονται καλύτερα σε μια μικρή, ελαφριά ταχύτητα. - Συνθήκες δρόμου - οι επίπεδες επιφάνειες του δρόμου μειώνουν την αντίσταση κύλισης και αυξάνουν το εύρος. - Συνθήκες αέρα / στάση του σώματος - οι όρθιες θέσεις καθισμάτων αυξάνουν την αντίσταση του αέρα και η σκύψη στον αέρα απαιτεί περισσότερη ενέργεια. - Βάρος - Το συνολικό βάρος της μοτοκλέτας, των αποσκευών και του αναβάτη πρέπει να διατηρείται όσο το δυνατόν χαμηλότερο. - Πίεση ελαστικών - ελαχιστοποιήστε την αντίσταση κύλισης προσαρμόζοντας την πίεση των ελαστικών, μια υψηλότερη πίεση ελαστικών εξασφαλίζει χαμηλότερη αντίσταση κύλισης. - Θερμοκρασία - Με χαμηλότερες θερμοκρασίες, η απόδοση της μπαταρίας μειώνεται. Το χειμώνα, τα εύρη μειώνονται με μία φόρτιση. Αποθηκεύστε την μπαταρία σε θερμοκρασία δωματίου το χειμώνα και τοποθετήστε την μόνο στο ποδήλατο όταν ξεκινάτε το ταξίδι σας. Ένδειξη απόδοσης υπολογιστή - Οι ενδείξεις μονάδας υπολογιστών δείχνουν ισχύ, μια μέση χαμηλότερη βαθμολογία ισχύος σημαίνει μεγαλύτερο εύρος.

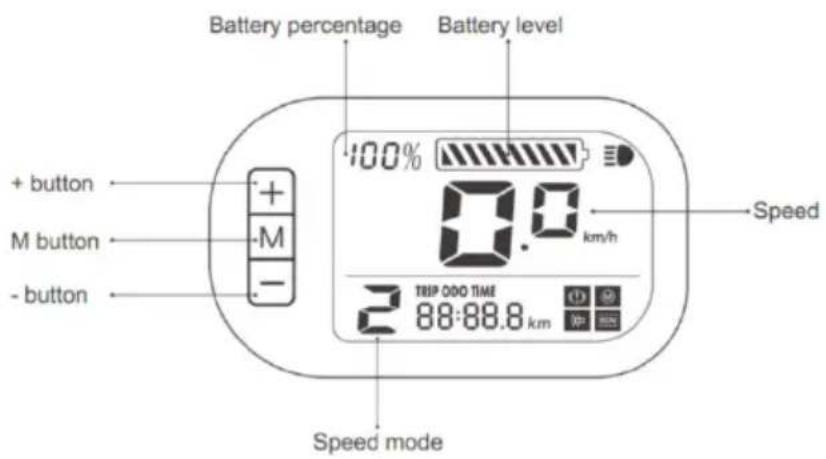

7. ΛΕΙΤΟΥΡΓΙΑ ΟΘΟΝΗΣ ΠΟΔΗΛΑΤΟΥ

Η μονάδα ελέγχου είναι ενσωματωμένη στην οθόνη LCD και λειτουργεί το σύστημα κίνησης. Βρίσκεται στο τιμόνι.

Επισκόπηση λειτουργίας μονάδας ελέγχου

1.1 Κουμπί ON/OFF 1.2 Κρατήστε πατημένο το κουμπί για 2 δευτερόλεπτα για να ενεργοποιηθεί / απενεργοποιηθεί η μονάδα ελέγχου LED και το ηλεκτρικό σύστημα κίνησης.

Το σύστημα θα απενεργοποιηθεί αυτόματα σε αδράνεια για περισσότερο από 10 δευτερόλεπτα.

1.2 Λειτουργία ποδηλάτησης

Κρατήστε πατημένο το κουμπί για να επιλέξετε το επίπεδο υποβοήθησης. Το χαμηλότερο είναι το επίπεδο 1 και το υψηλότερο είναι το επίπεδο 5. Όταν είναι ενεργοποιημένο, προεπιλογή είναι το επίπεδο 1. Όταν δεν εμφανίζεται αριθμητικό επίπεδο, αυτό σημαίνει ότι το αναδιπλούμενο ηλεκτρικό ποδήλατο βρίσκεται σε κατάσταση αναμονής ή λειτουργεί ως τυπικό ποδήλατο χωρίς βοήθεια από τον κινητήρα. Θα δείτε ότι η ηλεκτρική βοήθεια λειτουργεί όταν επιλέγετε ένα από τα επίπεδα 1 έως 5.

ΣΗΜΕΙΩΣΗ ΑΣΦΑΛΕΙΑΣ: Όταν μετακινείτε τα πεντάλ, ο κινητήρας μπορεί να εκκινήσει εάν δεν είστε ακόμη ασφαλισμένοι στο ποδήλατο. Μην ενεργοποιείτε τον υπολογιστή έως ότου καθίσετε στο αναδιπλούμενο ηλεκτρικό ποδήλατο και ρυθμίσετε το επίπεδο υποστήριξης σε 0. Ρυθμίστε την υποστήριξη σε 0 πριν κατεβείτε από το ποδήλατο.

1.3 Φωτισμός / Οπίσθιος φωτισμός / Φωτισμός ON / OFF

Με ενεργοποιημένη την οθόνη, κρατήστε πατημένο

1.3 Βοήθεια - Ένδειξη επιπέδου (PAS):

Δείχνει το επιλεγμένο επίπεδο υποβοήθησης ισχύος από 0 (απενεργοποιημένο) έως 5 (υψηλότερο επίπεδο υποβοήθησης) ή P για υποβοήθηση πεζού (6 km/h).

1.4 Μονάδα ταχύτητας:

Υποδεικνύει εάν η ταχύτητα που εμφανίζεται είναι km/h ή mph. (εργοστασιακή προεπιλογή: km/h)

1.5 Ένδειξη ρύθμισης:

Το MOD υποδεικνύει την ενεργή λειτουργία ρύθμισης (δείτε γενικό μενού ρύθμισης).

1.6 Εύρος / μονάδα ισχύος:

Υποδεικνύει την τρέχουσα μονάδα ισχύος/απόδοσης.

1.7 Ένδειξη περιοχής κειμένου:

Εμφανίζει διάφορες πληροφορίες, συμπεριλαμβανομένων κωδικών σφαλμάτων και περιπτώσεων δυσλειτουργίας.

ΣΗΜΕΙΩΣΗ ΑΣΦΑΛΕΙΑΣ: Μη

Το αναδιπλούμενο ηλεκτρικό ποδήλατο εμφανίζει κάποιο όραμα, ειδοποιήστε αμέσως τον αντιπρόσωπο!

1.8 Ένδειξη ταχύτητας:

Ένδειξη ταχύτητας τριών ταχυτήτων

1.9 Ένδειξη οθόνης

Ένδειξη κατάστασης ενεργοποίησης / απενεργοποίησης φώτων / οπίσθιου φωτισμού

Ένδειξη κρυπτογράφησης

Όταν το σύστημα είναι ενεργοποιημένο, κρατήστε πατημένα τα κουμπιά ΠΑΝΩ και ΚΑΤΩ για 2 δευτερόλεπτα για πρόσβαση στο μενού γενικών ρυθμίσεων. Για έξοδο από το μενού γενικών ρυθμίσεων, κρατήστε πατημένο το κουμπί MODE για 2 δευτερόλεπτα.

Επαναφορά TRIP DISTANCE: Εμφανίζεται το TC. Εναλλαγή μεταξύ Ν και Ν πατώντας τα κουμπιά ΠΑΝΩ και ΚΑΤΩ. Η προεπιλεγμένη τιμή είναι Ν. Πατήστε το κουμπί MODE για αποθήκευση των ρυθμίσεων και μετάβαση στις ρυθμίσεις αντίθεσης.

Ρύθμιση αντίθεσης BACKLIGHT:

Εμφανίζεται το bL. Επιλέξτε μεταξύ επιπέδων 1, 2 και 3, όπου το 3 είναι η μέγιστη αντίθεση. Η προεπιλεγμένη τιμή είναι 1. Πατήστε ΠΑΝΩ ή ΚΑΤΩ για εναλλαγή μεταξύ διαφορετικών επιπέδων αντίθεσης. Πατήστε το κουμπί MODE για αποθήκευση ρυθμίσεων και μετάβαση σε ρυθμίσεις μετατροπής χλμ / μιλίων.

Ρύθμιση μετατροπής μονάδας KM / MILE:

Εμφανίζεται το U. 1 σημαίνει μίλια και 2 σημαίνει χιλιόμετρα. Η προεπιλεγμένη τιμή είναι 2. Πατήστε τα κουμπιά ΠΑΝΩ / ΚΑΤΩ για να επιλέξετε την επιθυμητή λειτουργία. Για αποθήκευση αλλαγών, πατήστε το κουμπί MODE για αποθήκευση των ρυθμίσεων. Το σύστημά σας επανέρχεται στην επαναφορά απόστασης ταξιδιού.

ΣΗΜΕΙΩΣΗ ΑΣΦΑΛΕΙΑΣ:

Λειτουργείτε ρυθμίσεις μόνο σε περίπτωση στάσης του αναδιπλούμενου e-bike.

Επικοινωνία λειτουργίας οθόνης

1.1 Κουμπί ON/OFF

Κρατήστε πατημένο το κουμπί για 2 δευτερόλεπτα για να ενεργοποιήσετε / απενεργοποιήσετε ξανά την ενδεικτική λυχνία LED και το περιφερειακό σύστημα κίνησης. Το σύστημα θα απενεργοποιηθεί αυτόματα εάν αφεθεί στο ρελαντί για περισσότερο από 10 λεπτά.

1.2 Λειτουργία υποβοήθησης

Κρατήστε πατημένο το κουμπί για να επιλέξετε το επιθυμητό επίπεδο υποβοήθησης για ηλεκτρικό σύστημα. Το χαμηλότερο είναι το επίπεδο 1 και το υψηλότερο είναι το επίπεδο 3. Όταν είναι ενεργοποιημένο, προεπιλογή είναι το επίπεδο 1. Όταν δεν εμφανίζεται αριθμητικό επίπεδο ισχύος, αυτό σημαίνει ότι το αναδιπλούμενο ηλεκτρικό ποδήλατο βρίσκεται σε κατάσταση αναμονής ή λειτουργεί ως τυπικό ποδήλατο χωρίς βοήθεια από τον κινητήρα. Θα δείτε ότι η ηλεκτρική βοήθεια ενεργοποιείται όταν επιλέξετε ένα από τα επίπεδα 1 έως 3.

ΣΗΜΕΙΩΣΗ ΑΣΦΑΛΕΙΑΣ: Όταν μετακινείτε τα πετάλια, ο κινητήρας μπορεί να ξεκινήσει εάν δεν είστε ακουμπισμένοι με ασφάλεια στο ποδήλατο. Μην ενεργοποιείτε τον υπολογιστή μέχρι να καθίσετε στο αναδιπλούμενο ηλεκτρικό ποδήλατο και να ρυθμίσετε το επίπεδο υποστήριξης στο 0. Ρυθμίστε την υποστήριξη στο 0 πριν κατεβείτε από το ποδήλατο.

1.3 Φώτα / Κομβίο φωτισμού ON/OFF

Με ενεργοποιημένη την οθόνη, κρατήστε

• πατημένο το κουμπί για 2 δευτερόλεπτα για να ενεργοποιήσετε / απενεργοποιήσετε τον προβολέα, το πίσω φως και τον πίσω φωτισμό. Υπάρχουν πέντε επίπεδα φωτεινότητας φωτισμού που μπορούν να επιλεγούν από τον χρήστη.

1.3 Εμφάνιση πληροφοριών

Μπορείτε να κάνετε εναλλαγή πληροφοριών, να πατήσετε

το κουμπί για προβολή: Απόσταση ταξιδιού -> Συνολική απόσταση -> Διάρκεια ταξιδιού (ώρες)

ΣΗΜΕΙΩΣΗ ΑΣΦΑΛΕΙΑΣ:

Ακολουθείτε τις οδηγίες για την ασφαλή χρήση του αναδιπλούμενου ηλεκτρικού ποδηλάτου.

Γενικές ρυθμίσεις

1.1 Μπαταρία / φορτιστής / επίπεδο μπαταρίας:

Εάν η μπαταρία είναι πλήρως φορτισμένη, εμφανίζονται όλα τα τμήματα και η οθόνη δείχνει 100%.

Τα τμήματα σταδιακά σβήνουν καθώς η μπαταρία εξαντλείται κατά τη χρήση.

Εάν λίγα μόνο τμήματα είναι αναμμένα, η μπαταρία πρέπει να φορτιστεί άμεσα.

1.2 Ταχύτητα

Δείχνει την τρέχουσα ταχύτητα ταξιδιού.

1.3 Λειτουργία ταχύτητας (PAS):

Εμφανίζει επιλεγμένο επίπεδο υποβοήθησης από 0 (ανενεργό) έως 3 (υψηλότερο επίπεδο υποβοήθησης).

Εμφανίζει πρόσθετες πληροφορίες ταξιδιού: Απόσταση ταξιδιού (TRIP), συνολική απόσταση (ODO), χρόνος ταξιδιού (TIME).

Υποδεικνύει στο μπροστινό μέρος αν είναι αναμμένο. Ελέγξτε επίσης τη λάμπα πρόσθιου διακόπτη (ειδικά για το μοντέλο).

ΣΗΜΕΙΩΣΗ ΑΣΦΑΛΕΙΑΣ: Μην χρησιμοποιείτε το αναδιπλούμενο ηλεκτρονικό ποδήλατό σας εάν εντοπίσετε κάποιο σφάλμα, επικοινωνήστε αμέσως με τον αντιπρόσωπό σας!

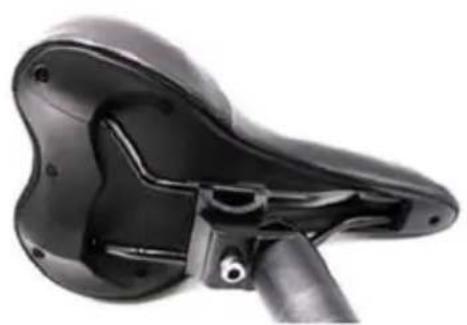

8. ΡΥΘΜΙΣΗ ΚΑΘΙΣΜΑΤΟΣ ΚΑΘΙΣΜΑΤΟΣ

Μια σωστά ρυθμισμένη σέλα μπορεί να ελαχιστοποιήσει την ταλαιπωρία στο ηλεκτρονικό ποδήλατο και να κάνει το ταξίδι σας πιο αποτελεσματικό. Αφιερώστε λίγο χρόνο για να ρυθμίσετε τη σωστή θέση της σέλας, καθώς βελτιώνει τη συνολική εμπειρία οδήγησης. Οι σέλες μπορούν να ρυθμιστούν με τρεις τρόπους: ύψος σέλας, θέση εμπρός / πίσω και κλίση.

Ανοίξτε το κλείστρο ταχείας απελευθέρωσης στη θέση του καθίσματος. Εάν η σέλα μπορεί να περιστραφεί / ρυθμιστεί ή η ταχεία απελευθέρωση κλείστρου, ρυθμίστε έναν ταχύτατα απελευθερωμένο ή 2017 2018 2019 2020

Το ύψος της σέλας ελέγχει τη μόχλευση για το πεντάλ σας. Πολύ χαμηλό και βάζει άγχος στα γόνατά σας, πολύ ψηλά και μπορεί να τρίβετε υπερβολικά τη σέλα. Υπάρχουν διάφοροι τρόποι για να αποκτήσετε το σωστό ύψος σέλας. Ένας καλός τρόπος για να το κάνετε είναι να καθίσετε στο αναδιπλούμενο ηλεκτρονικό ποδήλατο με τα δύο πόδια στα πεντάλ - ζητήστε βοήθεια από το δεύτερο άτομο για να υποστηρίξετε. Τοποθετήστε τα πεντάλ σας στη θέση 6 και 12. Το κάτω μέρος του ποδιού σας πρέπει να εκτείνεται πλήρως όταν το τακούνι είναι τοποθετημένο στο κάτω πεντάλ. Εάν είναι υπό γωνία, πρέπει να ανεβείτε τη σέλα. Εάν δεν μπορείτε να φτάσετε στο πεντάλ με τη φτέρνα, κατεβάστε τη σέλα.

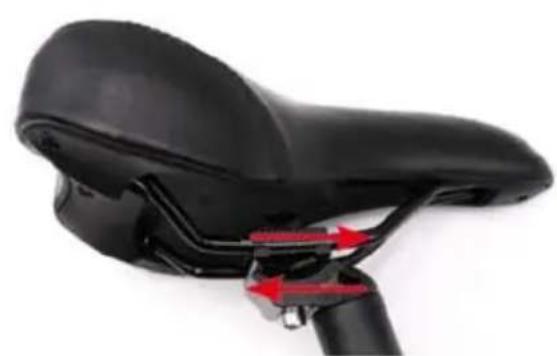

Μπορείτε να αλλάξετε τη γωνία της σέλας και την μπροστινή / πίσω θέση χαλαρώνοντας τη βίδα Allen (1) και προσαρμόζοντας τη σέλα ανάλογα με τις ανάγκες σας. Σφίξτε ξανά τη βίδα Allen όταν έχετε ρυθμίσει τη σωστή θέση.

①

ΣΗΜΕΙΩΣΗ ΑΣΦΑΛΕΙΑΣ: Ο δίσκος του καλύμματος έχει μια γραμμή με όργανο MAX (δηλαδή τη γραμμή ασφαλείας), αυτό είναι το ύψος MAX που μπορείτε να ανυψώσετε τη σέλα. Σε κάθε περίπτωση ομοίως, η γραμμή με όργανο MAX πρέπει να είναι πάντα κάτω από το όργανο του καλύμματος. Μπορεί να προκύψει ο βαθύς τραυματισμός αν ανυψώσετε τη σέλα πάνω από το ύψος της γραμμής MAX.

9. ΣΥΣΤΗΜΑ ΦΡΕΝΩΝ (ΕΙΔΙΚΟ ΓΙΑ ΤΟ ΜΟΝΤΕΛΟ)

Βεβαιωθείτε ότι λειτουργούν τα φρένα σας πριν ξεκινήσετε την οδήγηση.

Μοχλός αριστερού φρένου: Μπορεί να φρενάρει

Δiµo λo p vωv ：Piω φρενo

Είναι εντελώς ο κόστος είναι διαθέσιμο για μοντέλα και εγγύηση. Εφαρμόστε αυτό το όριο πάτωμα στα πεντάλ έναντι της κανονικής κίνησης του πεντάλ.

ΣΗΜΕΙΩΣΗ ΑΣΦΑΛΕΙΑΣ:

Λάβετε υπόψη ότι η αναποτελεσματικότητα των φρένων μπορεί να οφείλεται σε ευρείς συνθήκες ολισθηρών επιφανειών. Λάβετε υπόψη τη δυνατότητα μεγαλύτερων αποστάσεων φρεναρίσματος και ολισθηρών επιφανειών κατά την οδήγηση και προσαρμόστε ανάλογα το στυλ οδήγησης (π.χ., μείωση ταχύτητας, αύξηση αποστάσεων ασφαλείας)!

Ετοιμάστε νέα τακάκια φρένων έτοιμα για οδήγηση:

Επιταχύνετε το ποδήλατο στα 25 km/h.

Φρένο με ελεγχόμενο αλλίαχυρό τρόπο σε ακινησία.

ΕΙΣΟΔΟΣ ΑΣΦΑΛΕΙΑΣ: Έχετε υπόψη ότι τα φρένα ζεσταίνονται εάν χρησιμοποιούνται συχνά, αγγίζοντάς τα μπορεί να προκαλέσει τραυματισμό.

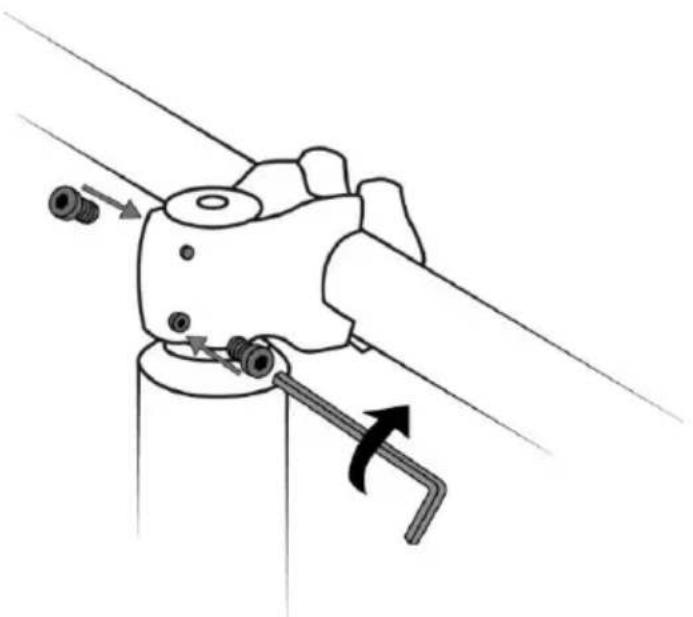

10. ΤΙΜΟΝΙ (ΕΙΔΙΚΟ ΓΙΑ ΤΟ ΜΟΝΤΕΛΟ)

Ακολουθώντας το μοντέλο, το προϊόν πρέπει να είναι τοποθετημένο στο πολύμετρο:

Τοποθετήστε το κάλυμμα βιδωμένο στο τιμόνι και βάλτε το τιμόνι. Το εσωτερικό τέλος πρέπει να αφήνει περίπου 2mm χώρο, διαφορετικά το καλώδιο δεν θα κλείνει καλά. Στη συνέχεια ορίστε τις δύο βίδες. Τέλος, αντικαταστήστε το κάλυμμα.

Για πιο γρήγορη απελευθέρωση (ec) στο τιμόνι, βιδώστε τις ταχείες απελευθερώσεις είναι κλειστές, έτσι ώστε να αποφύγετε τη στροφή του τιμονιού.

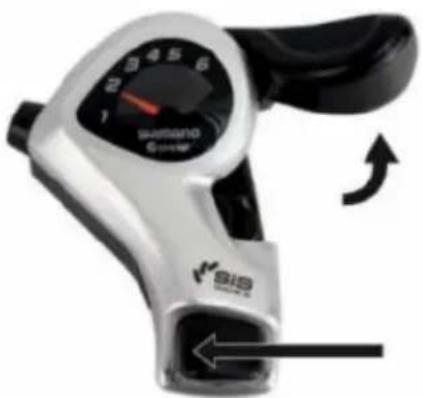

11. ΑΛΛΑΓΗ ΤΑΧΥΤΗΤΩΝ (MODEL-SPECIFIC)

Βεβαιωθείτε ότι έχετε χρησιμοποιήσει την αλλαγή της ταχύτητας μόνο όταν κάνετε πετάλι.

Ντεραγιέ

Εάν θέλετε να επιλέξετε μικρότερη ταχύτητα, σπρώξτε το μοχλό (A) βήμα προς βήμα προς τα εμπρός για κάθε ένα από τα γρανάζια. Εάν μετακινήσετε το μοχλό περαιτέρω προς τα εμπρός, μπορείτε επίσης να παραλείψετε μία ταχύτητα.

Εάν θέλετε να επιλέξετε μεγαλύτερη ταχύτητα, τραβήξτε το μοχλό (B) για να μετακινηθείτε σε κάθε μία από τις ταχύτητες.

Μοχλός/Κατέβασμα Ταχύτητας

Κουπί/Ανέβασμα Ταχύτητας

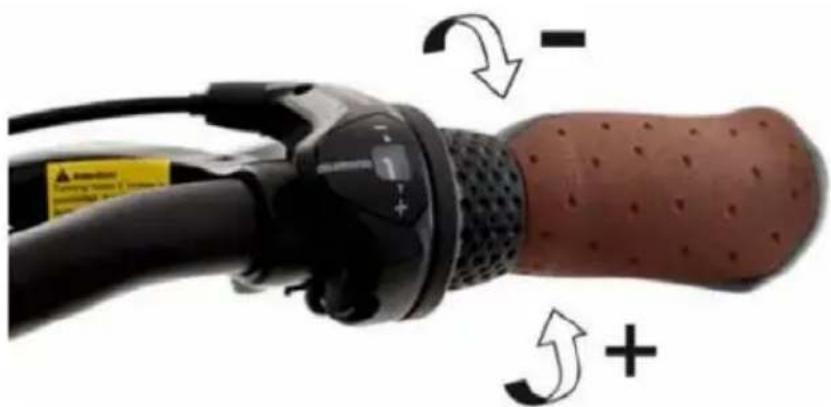

Εργαλείο Πλήμνης

Εάν θέλετε να αλλάξετε σε μια ελαφρύτερη ταχύτητα, γυρίστε το μοχλό προς τα εμπρός (+) βήμα προς βήμα για κάθε ένα από τις ταχύτητες. Στην ένδειξη θα εμφανιστεί ο μεγαλύτερος αριθμός.

Εάν θέλετε να επιλέξετε μια μεγαλύτερη ταχύτητα, γυρίστε το μοχλό πίσω (-) βήμα προς βήμα για κάθε μία από τις ταχύτητες. Στην ένδειξη θα εμφανιστεί ο μικρότερος αριθμός.

• Οι ταχύτητες πρέπει να αλλάζουν ξεχωριστά, βήμα προς βήμα, αποφεύγοντας την αλλαγή πολλών ταχυτήτων ταυτόχρονα.

Φορτίστε πλήρως την μπαταρία πριν από την πρώτη χρήση. Βεβαιωθείτε ότι το ποδήλατό σας είναι έτοιμο προς χρήση και έχει ρυθμιστεί ώστε να ταιριάζει στο σώμα σας, συμπεριλαμβανομένης της θέσης της σέλας και του τιμονιού. Ελέγξτε τα κλειδώματα / κλειδαριές των τροχών, τιμόνι, σέλα, φρένα καθώς και όλες τις σημαντικές βίδες και γρήγορες απελευθερώσεις. - Ελέγξτε την πίεση των ελαστικών (θα βρείτε πληροφορίες σχετικά με την ελάχιστη / μέγιστη πίεση στα ελαστικά). Κατά κανόνα, ως εξής: αν πατήσετε τον αντίχειρά σας στο διογκωμένο ελαστικό, δεν θα πρέπει να μπορείτε να αλλάξετε το σχήμα του σημαντικά με πίεση. - Λειτουργήστε και οδηγήστε το ποδήλατό σας πρώτα σε ένα ασφαλές μέρος. Βεβαιωθείτε ότι γνωρίζετε πώς ο μοχλός λειτουργεί και το φρένο. Ελέγξτε τη συναρμολόγηση και τη ρύθμιση των φρένων. Σπρώξτε το ποδήλατο προς τα εμπρός με τα φρένα πατημένα. Το πίσω φρένο πρέπει να αποτρέψει εντελώς την κίνηση του πίσω τροχού, ενώ το μπροστινό φρένο θα πρέπει να σηκώσει τον πίσω τροχό με τη δράση πέδησης από το έδαφος. Το τιμόνι του πισωμένου e-bike δεν πρέπει να κουνιέται ή να παίζει (προς τα δεξιά / αριστερά) κατά το φρενάρισμα. Βεβαιωθείτε ότι ο υπολογιστής δεν εμφανίζει κανένα μήνυμα σφάλματος

13. ΣΥΝΤΗΡΗΣΗ ΜΕΤΑ ΑΠΟ ΚΑΘΕ ΒΟΛΤΑ

Ελέγξτε τα ελαστικά και τις πιέσεις. Αναπτήρες, σωλήνες, παρελκόμενα και οπτικά εξαρτήματα μπορεί να χρειαστούν αντικατάσταση. Εάν εντοπίσετε φθορές, σχισίματα ή ελαστικά, έχετε το αναδιπλούμενο ηλεκτρικό ποδήλατό σας από εξειδικευμένο κατάστημα ποδηλάτων. Ελέγξτε το πλαίσιο, το τιμόνι και τα συναρμολογημένα εξαρτήματα για χαλαρά εξαρτήματα. Ελέγξτε τη λειτουργικότητα των φρένων. Σπρώξτε το αναδιπλούμενο ποδήλατο προς τα εμπρός με τα φρένα πατημένα. Το πίσω φρένο πρέπει να ακινητοποιήσει εντελώς την κίνηση του πίσω τροχού, ενώ το μπροστινό φρένο πρέπει να ακινητοποιήσει τον πίσω τροχό με την άρση πέδησης από το έδαφος. Το τιμόνι του αναδιπλούμενου e-bike δεν πρέπει να κουνιέται δεξιά ή αριστερά κατά το φρενάρισμα. Μην χρησιμοποιείτε το αναδιπλούμενο ηλεκτρικό ποδήλατο εάν ο υπολογιστής εμφανίζει μηνύματα σφάλματος.

14. ΣΥΝΤΗΡΗΣΗ: ΚΑΘΑΡΙΣΜΟΣ

Αποφύγετε τη χρήση νερού για να καθαρίσετε το αναδιπλούμενο ηλεκτρικό ποδήλατο, καθώς τα ηλεκτρικά και ηλεκτρονικά συστήματα ενδέχεται να βραχούν, με αποτέλεσμα δυσλειτουργία του ποδηλάτου ή τραυματισμό. - Σκουπίστε απαλά τυχόν βρώμικα βαμμένα ή πλαστικά μέρη με ένα μαλακό, υγρό πανί και ένα ουδέτερο διάλυμα καθαρισμού. Στεγνώστε προσεκτικά τα μέρη με ένα μαλακό, στεγνό πανί. ΜΗΝ χρησιμοποιείτε ατμό ή νερό για να καθαρίσετε τους ηλεκτρικούς συνδέσμους, τα καλώδια φρένων, τους τροχούς, τα ελαστικά ή τα πλαστικά μέρη.

15. ΣΥΝΤΗΡΗΣΗ: ΤΑΚΤΙΚΟΙ ΕΛΕΓΧΟΙ

Τα ακόλουθα σημεία πρέπει να ελέγχονται μετά από 500 χλμ. οδήγησης ή το αργότερο κάθε έξι μήνες. Σας προτείνουμε να εκτελέσετε αυτήν την εργασία από έναν ειδικό ή τον έμπορο ποδηλάτων σας.

Βεβαιωθείτε ότι τα διαστήματα συντήρησης μπορεί να διαφέρουν ανάλογα με την περιοχή εφαρμογής - π.χ. Πολύ σκονισμένα περιβάλλοντα λειτουργίας ενδέχεται να απαιτούν μικρότερα διαστήματα.

Ελέγξτε τη στερέωση / βίδωμα των τροχών, του τιμονιού, της σέλας και όλων των σημαντικών βιδών και κρυφών συνδέσεων. - Ελέγξτε εάν η μπαταρία έχει φορτιστεί επαρκώς. Βεβαιωθείτε ότι τα καλώδια φρένων και αλλαγής ταχυτήτων λιπαίνονται επαρκώς και ότι τα τακάκια φρένων είναι σε καλή κατάσταση. Ελέγξτε αν τα πέδιλα του ποδηλάτου έχουν φθαρεί. Ελέγξτε τη ρύθμιση αλλαγής ταχυτήτων εάν οι ταχύτητες δεν αλλάζουν ομαλά. Ελέγξτε εάν οι συνδέσεις στο πλαίσιο, οι ακτίνες / ζάντες είναι σε καλή κατάσταση και απαλλαγμένες από σκουριά, διάβρωση, φθορές ή ρωγμές.

12. ΠΡΟΟΡΙΖΟΜΕΝΗ ΧΡΗΣΗ

Αυτό το αναδιπλούμενο ηλεκτρικό ποδήλατο προορίζεται για τη μεταφορά ενός ατόμου κάθε φορά. Τοποθετήστε το ποδήλατό σας με κατάλληλο εξοπλισμό εάν θέλετε να μεταφέρετε αποσκευές. Βεβαιωθείτε ότι δεν υπερβαίνετε το μέγιστο επιτρεπόμενο φορτίο (αναβάτης + αποσκευές).

Ο κατασκευαστής και ο αντιπρόσωπος δεν φέρουν καμία ευθύνη για ζημιές πάνω και πέρα από την προβλεπόμενη χρήση. Αυτό ισχύει ιδιαίτερα για την τήρηση οδικής ασφάλειας και ζημιών που προκύπτουν από αυτό, για παράδειγμα: χρήση εκτός δρόμου, μεταφορά υπερβολικού βάρους ή ακατάλληλες επισκευές ελαττωμάτων.

Το αναδιπλούμενο ηλεκτρικό ποδήλατο δεν είναι γενικά σχεδιασμένο για να αντέχει σε υγρό καιρό, όπως όταν κάνετε βροχή.

17. ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

Κωδικός σφάλματος - Μοντέλο υπολογισμού 1

ERROR CODE	DEFINITION
Err21	Τρέχου σφάλμα
Err22	Σφάλμα Γκαζιού
Err23	Σφάλμα Κίνητήρα
Err24	Σφάλμα Σήματος Κίνητήρα
Err25	Σφάλμα Φρένων
Err30	Σφάλμα επικοινωνίας

Κωδικός σφάλματος - Μοντέλο υπολογισμού 2

Σφάλμα φρένων, ελέγξτε την καλωδίωση φρένων / φρένων. Αφαιρέστε την μπαταρία για 10 λεπτά και δοκιμάστε ξανά. Εάν δεν υπάρχει επιτυχία, καλέστε το σέρβις.

Σφάλμα κινητήρα, αφαιρέστε την μπαταρία για 10 λεπτά και δοκιμάστε ξανά. Εάν δεν υπάρχει επιτυχία, καλέστε το σέρβις.

Σφάλμα ελεγκτή, αφαιρέστε την μπαταρία για 10 λεπτά και δοκιμάστε ξανά. Εάν δεν υπάρχει επιτυχία, καλέστε το σέρβις.

Υποδεικνύει ότι η λειτουργία γκαζιού δεν λειτουργεί ή είναι απενεργοποιημένη.

Σημείωση: Το Throttle mode δεν επιτρέπεται στη Γερμανία και σε άλλες ευρωπαϊκές χώρες, επομένως απενεργοποιείται. Δεν είναι δυνατή η ενεργοποίηση με αυτό το μοντέλο (ανάλογα με την έκδοση, το σύμβολο είναι μόνιμα ενεργοποιημένο ή απενεργοποιημένο, και σε αυτές τις καταστάσεις ΔΕΝ υποδεικνύουν σφάλμα)

PONH

Παρακαλώ σημειώστε τις πληροφορίες για τα εξαρτήματα του ποδηλάτου, ορισμένα μέρη έχουν τυπωμένη τη μέγιστη επιτρεπόμενη ροή.

Σφίξτε πάντα τις βίδες με την απαραίτητη αίσθηση, εάν δεν είστε σίγουροι, ελέγξτε τις βίδες από ειδικό. Όσο μικρότερη είναι η βίδα, τόσο πιθανότερο είναι να υποστεί ζημιά από υπερβολικές δυνάμεις.

18. Συνχνεσερωτησεις (ΣΥΧΝΕΣ ΕΡΩΤΗΣΕΙΣ)

Δεν είναι δυνατή η επεξεργασία:

Η μπαταρία είναι προσαρτημένη και τοποθετημένη; Αφαιρέστε την μπαταρία για περίπου 10 λεπτά και δοκιμάστε ξανά.

Δεν είναι δυνατή η φόρτιση της μπαταρίας:

(Μπαταρία) Θερμοκρασία πολύ χαμηλή ή πολύ υψηλή; Έχει υποστεί ζημιά; - Ο φορτιστής είναι σωστά συνδεδεμένος; - Η μπαταρία έχει ήδη φορτιστεί;

Ο υπολογιστής ενεργοποιείται η οθόνη:

Αφαιρέστε την μπαταρία για περίπου 10 δευτερόλεπτα και δοκιμάστε ξανά. - Ελέγξτε όλους τους συνδέσμους για σωστή εγκατάσταση. - Ελέγξτε όλα τα καλώδια για ζημιά. - Ελέγξτε τα φρένα για ζημιά / δυσλειτουργία.

Αν είναι δυνατόν να κλειδώσετε το μηχάνημα αναβάθμισης:

Μηχανισμός κλειδωμένος; Αφήστε το μικρό σχοινί κλειδώματος στον ίδιο το σχοινί. - Ελέγξτε τη ρύθμιση του μηχανισμού. Καθαρίστε το μηχάνημα και λιπάνετε.

Σέλα, τιμόνι και άλλα μέρη κινούνται:

Ελέγξτε τις βίδες. - Ελέγξτε τον γρήγορο σφιγκτήρα. Ρυθμίστε ξανά τη γρήγορη απελευθέρωση με τη βίδα αντίχειρα στην ταχεία απελευθέρωση. Για να γίνει αυτό, η γρήγορη κύλινδρος πρέπει να είναι ανοιχτή. Εάν είναι πολύ δύσκολο να κλείσετε τη γρήγορη απελευθέρωση, χαλαρώστε ελαφρώς τη βίδα αντίχειρα.

Χαμηλό εύρος με την επιλογή μπαταρίας:

Μπαταρία δεν είναι σωστά τοποθετημένη; - Σωστή πέδηση στα ελαστικά; Ελέγξτε και σταματήστε πολλές φορές κατά τη διάρκεια του ταξιδιού σας. - Φόρτιση της μπαταρίας; Χαμηλή εξωτερική θερμοκρασία;

Οι οδηγοί έχουν αλλάξει ή κάτι κουνιέται / χαλαρό.

Ελέγξτε το ποδήλατο χρησιμοποιώντας τα στοιχεία που αναφέρονται στην ενότητα ΣΥΝΤΗΡΗΣΗΣ

Τα φώτα δεν λειτουργούν:

Ο υπολογιστής είναι ενεργοποιημένος και τα φώτα είναι ενεργοποιημένα; Το καλώδιο υπέστη ζημιά λόγω μεταφοράς; Ανάλογα με το μοντέλο του ποδηλάτου, το μπροστινό φως προβλέπει έναν ειδικό διακόπτη στο μπροστινό φως. Ορισμένα μοντέλα ποδηλάτων χρησιμοποιούν φώτα μπαταρίας, αυτά πρέπει να ανάβουν εξωτερικά. Ελέγξτε την κατάσταση των μπαταριών.

Το φως φρένων δεν λειτουργεί:

Είναι ενεργοποιημένο το σύστημα; Ο κινητήρας σταματά και η χρήση του φρένου. Εάν όχι - ελέγξτε τα καλώδια στους μοχλούς φρένων. Το φως φρένων λειτουργεί μόνο όταν αυτό είναι ενσωματωμένο διακόπτης. Το μπροστινό κόκκινο δεν έχει ηλεκτρική σύνδεση με το σύστημα και το φως φρένων δεν το λειτουργεί αυτό.

Τα φρένα κάνουν θόρυβο:

Εκτενής προστασία των φρένων πριν από την πρώτη χρήση των φρένων (υπερπληρωμένων/νανοπληρωμένων) εντατικής δοκιμασίας αποκρίνεται. Επειδή έχουν γίνει πολύ ευαίσθητα, ανάλογα με τις καιρικές συνθήκες και τη θερμοκρασία (π.χ. κρύο & υγρό), αυτό μπορεί να είναι φυσιολογικό φαινόμενο.

Δωρεάν/πλήρες κατά την οδήγηση:

Η σέλα και το τιμόνι έχουν ρυθμιστεί ωστόσο. Λόγω του γεγονότος ότι πρόκειται για αναδιπλούμενο ποδήλατο με οχετικούς μικρούς τροχούς, η θέση της σέλας μπορεί να μην είναι κατάλληλη για μακρύτερες εκδρομές με ποδήλατο ανάλογα με το ανάστημα.

19. ΕΓΓΥΗΣΗ

Η εγγύηση θα ισχύει μόνο για προϊόντα που χρησιμοποιούνται σε κανονική χρήση και συνθήκες. Οι όροι εγγύησης μπορούν να ζητηθούν από το www.blaupunkt.com.

Η εγγύηση δεν ισχύει για φθορά ή ελαττώματα που έχουν φθαρεί πρόωρα ή αποτυγχάνουν λόγω εξωτερικής φθοράς, π.χ. πτώση / ατύχημα, κ.λπ.

20. SERVICE

Εάν χρειαστεί ποτέ να χρησιμοποιήσετε μια υπηρεσία επισκευής, επικοινωνήστε με τον αντιπρόσωπο της Blaupunkt.

Θα βρείτε πληροφορίες σχετικά με τους συνεργάτες υπηρεσιών στη χώρα σας στο www.blaupunkt.com.

21. ΣΗΜΕΙΩΣΕΙΣ ΑΠΟΡΡΙΨΗΣ

Μην πετάτε το αναδιπλούμενο ηλεκτρικό ποδήλατο στα οικιακά απορρίμματα!

Χρησιμοποιήστε τα διάφορα συστήματα επιστροφής και συλλογής για να απορρίψετε το παλιό προϊόν ή το ηλεκτρικό ποδήλατο και μπαταρία.

Υπόκειται σε τεχνικές αλλαγές!

Όλες οι εικόνες είναι συμβολικές / παραδείγματα εικόνων, η διαμόρφωση του πινοσόμενου e-bike μπορεί να διαφέρει.

SERVICENACHWEIS/PROOF OF SERVICE
