ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WRH 1200 Classic Kärcher

⚠️ Прív χρησιμοποιήσετε τη συ- σκευή σας για πρώτη φορά, δια- βάστε αυτές τις πρωτότυπες οδηγίες χρήσης, ενεργήστε σύμφωνα με αυτές και κρατήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη.

Πίνακας περιεχομένων

Πίνακας περιεχομένων .... EL .. 1

Σχετικά με τον παρόν εγχειρίδιο οδηγιών. . . . . . . . . . . . EL .. 1

Προστασία περιβάλλοντος. EL .. 1

Εγγύηση . . . . . . . . . . . . . EL .. 1

Σύμβολα στο εγχειρίδιο οδηγι- ών .... EL .. 1

Χρήση σύμφωνα με τους κανο- νισμούς .... EL .. 1

Υποδείξεις ασφαλείας ..... EL .. 1

Στοιχεία συσκευής. . . . . . . EL .. 2

Χειρισμός ...... EL .. 2

Λειτουργία. . . . . . . . . EL . . 3

Τεχνικά χαρακτηριστικά. . . . EL .. 3

Μεταφορά .... EL .. 4

Αποθήκευση της συσκευής. EL .. 4

Συντήρηση και φροντίδα... EL .. 4

Βοήθεια για την αντιμετώπιση βλαβών .... EL .. 7

Εξαρτήματα. . . . . . . . . . . EL .. 8

Δήλωση Συμμόρφωσης των ΕΕ ΕL .. 8

Εγκατάσταση της μονάδας (μό- νο για τεχνίτες) ..... EL .. 8

Σχετικά με τον παρόν εγχειρί- διο οδηγιών

Οι οδηγίες αυτές απευθύνονται σε

- Όλους τους χρήστες: Οι χρήστες είναι το ενημερωμένο βοηθητικό προσωπικό, ο κάτοχος και το εξειδικευμένο προσωπικό.

– Εξειδικευμένο προσωπικό: Εξειδικευμένο προσωπικό είναι τα άτομα, τα οποία είναι σε θέση χάρη στην επαγγελματική τους εκπαίδευση, να τοποθετούν και να θέτουν σε λειτουργία μονάδες.

Ορισμοί

Καθαρό νερό

Νερό βρύσης

Λύματα

Βρώμικο νερό από τη συσκευή καθαρισμού υψηλής πίεσης

Νερό χρήσης

Επεξεργασμένο νερό από την εγκατάστα- ση για νέα χρήση στις διεργασίες πλύσης (πρόπλυση, πλύση με υψηλή πίεση) με μη- χάνημα καθαρισμού υψηλής πίεσης.

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Μην πετάτε τις συσκευασίες στα οικιακά απορ- ρίμματα, αλλά σε ειδικό σύστη- μα επαναχρησιμοποίησης.

Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να μεταφέρονται σε σύστημα επαναχρησιμοποίησης. Οι μπαταρίες, τα λάδια και παρόμοια υλικά δεν επιτρέπεται να καταλήγουν στο περιβάλλον. Για το λόγο αυτόν η διάθεση παλιών συσκευών πρέπει να γίνεται σε κατάλληλα συστήματα συλλογής.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστα- τικά μπορείτε να βρείτε στη διεύθυνση: www.kaercher.com/REACH

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια αντιπροσωπεία μας. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευής, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας.

Σύμβολα στο εγχειρίδιο οδη- γιών

⚠️KINDYNOΣ

Για άμεσα επαπειλούμενο κίνδυνο, ο οποίος μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο.

ΠΡΟΣΟΧΗ

Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό ή υλικές βλάβες.

Χρήση σύμφωνα με τους κα- νονισμούς

Η μονάδα καθαρίζει τα λύματα που προέρχονται από το πλύσιμο οχημάτων και παρασκευάζει νερό προς χρήση σε συσκευές καθαρισμού υψηλής πίεσης (έως 1200 λίτρα ανά ώρα). Το νερό χρήσης μπορεί να χρησιμοποιηθεί μόνον για προγράμματα πλύσης (π.χ. πρόπλυση, πλύση υπό υψηλή πίεση). Το νερό χρήσης δεν ενδείκνυται ως νερό πλύσης, για την εφαρμογή προϊόντων στεγνώματος ή για άλλους σκοπούς.

Το καθαρισμός πραγματοποιείται με:

- Διαχωρισμό των χονδρών σωματιδίων στο Ινώδες φίλτρο

Εάν η στάθμη του νερού στο συλλέκτη αντλίας υπερβεί ένα ορισμένο όριο, ανοίγει η ηλεκτρομαγνητική βαλβίδα και το νερό διοχετεύεται στο σύστημα αποχέτευσης μέσω του φίλτρου ενεργού άνθρακα.

Προϋποθέσεις για απρόσκοπτη λειτουργία:

- Σύστημα συλλογής υδάτων σύμφωνα με το σχεδιάγραμμα παροχής νερού στο κεφάλαιο "Λειτουργία".

- Μέγιστη εισροή νερού έως 2.000 l/h

– Ελάχιστη εισροή νερού έως 1.200 l/h

– Τα λύματα στην είσοδο της μονάδας περιέχουν έως 30 mg λάδι ανά λίτρο νε- ρού.

– Ο διαχωριστής λαδιού της επιχείρησης πρέπει να συντηρείται κατά τους κανονισμούς.

Υποδείξεις ασφαλείας

Γενικά

Προκειμένου να αποφύγετε πίθανούς κινδύνους για άτομα, ζωά και αντικείμενα, διαβάστε τα ακόλουθα πριν χρησιμοποιήσετε την εγκατάσταση:

– το παρόν εγχειρίδιο χρήσης, ιδιαίτερα τις υποδείξεις ασφαλείας που περιλαμβάνει

- τις "Υποδείξεις ασφαλείας για εγκαταστάσεις επεξεργασίας λυμάτων"

– τους εκάστοτε εθνικούς κανονισμούς και νόμους

Όλα τα άτομα που συμμετέχουν στην εγκα- τάσταση, την έναρξη λειτουργίας, την συ- ντήρηση, την διατήρηση και τον χειρισμό της συσκευής οφείλουν

– να διαθέτουν τα ανάλογα προσόντα,

– να γνωρίζουν και εφαρμόζουν τις "Υποδείξεις ασφαλείας για εγκαταστάσεις επεξεργασίας λυμάτων",

– να γνωρίζουν και να εφαρμόζουν το πα- ρόν εγχειρίδιο οδηγιών,

– να γνωρίζουν και να εφαρμόζουν τους σχετικούς κανονισμούς.

Η συσκευή επιτρέπεται να χρησιμοποιείται μόνο από άτομα, τα οποία έχουν γνώση του χειρισμού ή έχουν αποδείξει την ικανότητά τους για χειρισμό και έχουν λάβει ρητή εντολή για τη χρήση της συσκευής.

Η συσκευή αυτή δεν ενδείκνυται για χρήση από άτομα με περιορισμένες σωματικές, αισθητηριακές ή πνευματικές ικανότητες. Δεν επιτρέπτεται η χρήση της συσκευής από παιδιά ή άτομα που δεν έχουν ενημερωθεί σχετικά με το χειρισμό της.

⚠️ KINΔΥΝΟΣ

Κίνδυνος για βλάβες στην υγεία από την πόση του νερού χρήσης. Τα επεξεργασμένα λύματα δεν είναι πόσιμα. Είναι δυνατό να περιέχουν υπολείμματα ρύπων και απορρυπαντικά.

⚠️ KINΔΥΝΟΣ

Κίνδυνος τραυματισμού λόγω ηλεκτροπληξίας. Όλα τα προσβάσιμα μεταλλικά τμήματα πρέπει να ενταχθούν στην εξίσωση δυναμικού.

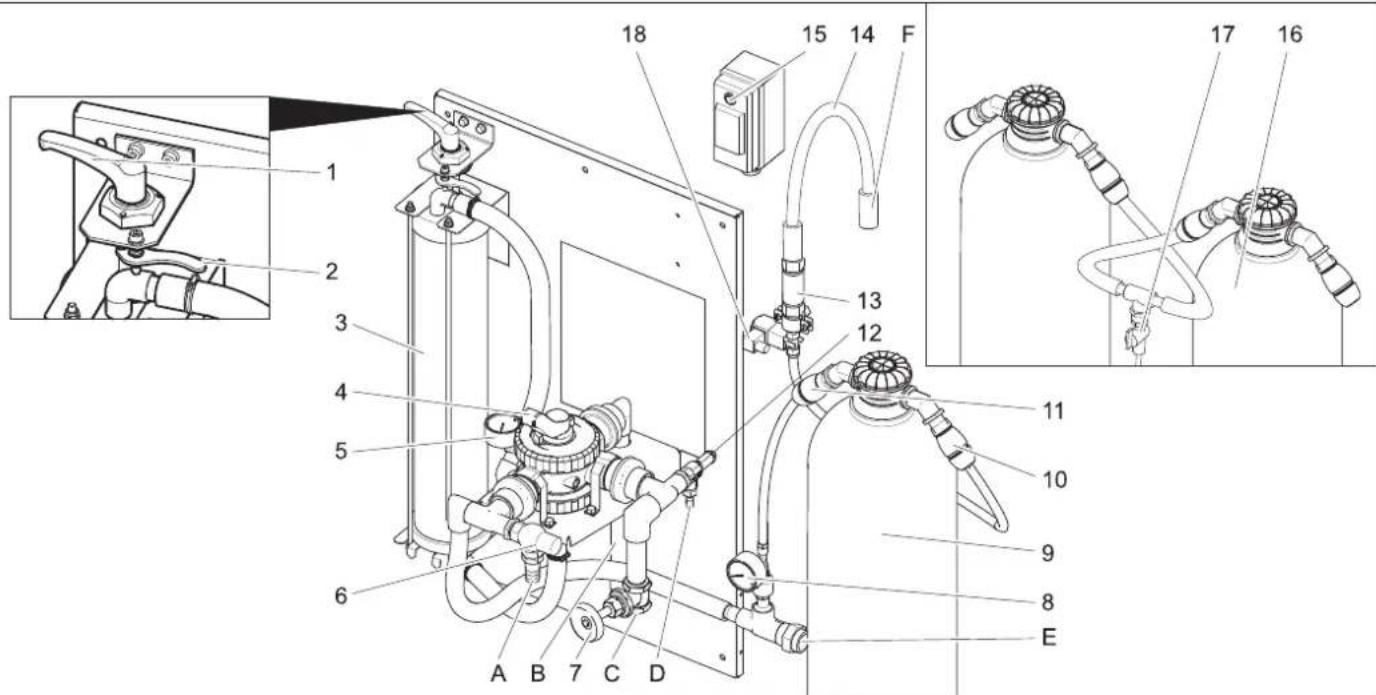

Στοιχεία συσκευής

1 Μοχλός σύσφιξης
2 Μοχλός απασφάλισης
3 Ινώδες φίλτρο
4 Πολύοδη βάνα
5 Μανόμετρο εισόδου φίλτρου
6 Βαλβίδα υπερχείλισης
7 Στραγγαλιστική βαλβίδα **)
8 Μανόμετρο φίλτρου ενεργού άνθρακα
9 Φίλτρο ενεργού άνθρακα
10 Σύνδεσμος ελαστικού σωλήνα εξόδου φίλτρου ενεργού άνθρακα
11 Σύνδεσμος ελαστικού σωλήνα εισόδου φίλτρου ενεργού άνθρακα
12 Βαλβίδα ασφάλειας
13 Διάφραγμα
14 Ελαστικός σωλήνας διηθήματος
15 Διακόπτης ηλεκτρομαγνητικής βαλβίδας
16 2. Φίλτρο ενεργού άνθρακα **)
17 Στρόφιγγα δειγματοληψίας **)
18 Ηλεκτρομαγνητική βαλβίδα
Α Προς συλλέκτη ιλύος
Β προς το συλλέκτη λάσπης (ανάστροφη ροή)
C πριν τη βυθιζόμενη αντλία
D Προς συλλέκτη ιλύος (υπερπίεση)
Ε προς ο μηχάνημα καθαρισμού υψηλής πίεσης/τη δεξαμενή νερού χρήσης (εξαερισμός)
F Προς αποχέτευση
**) προαιρετικό

Χειρισμός

Ρύθμιση της προέντασης φίλτρου

Για να επαναρυθμίσετε την προένταση του φίλτρου, ενεργήστε ως ακολούθως:

→ Περιστρέψτε το μοχλό σύσφιξης προς τα αριστερά ως τον αναστολέα και στερεώστε τον με το μοχλό απασφάλισης.

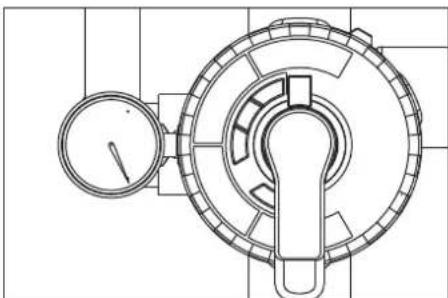

Λειτουργία με φίλτρο

→ Περιστρέψτε το μοχλό της πολύοδης βάνας στη θέση "ΔΙΗΘΗΣΗ".

ΥΠΟΔΕΙΞΗ

Έπειτα από μεγάλες περιόδους αδράνειας, η ενεργοποίηση της πολύοδης βάνας απαι- τεί αυξημένη δύναμη.

→ Ελέγξτε την προένταση του φίλτρου.
→ Θέστε την προεγκατεστημένη αντλία σε λειτουργία.

Ανάστροφη πλύση

ΥΠΟΔΕΙΞΗ

Κατά την κανονική λειτουργία, η ανάστροφη πλύση πρέπει να εκτελείται μία φορά την ημέρα. Κατά την ανάστροφη πλύση, η μονάδα δεν παρέχει νερό χρήσης.

Κατά την ανάστροφη έκπλυση απομακρύνονται οι ρύποι, οι οποίοι έχουν συγκεντρωθεί στο ινώδες φίλτρο. Για το σκοπό αυτό το ινώδες φίλτρο ξεπλένεται αντίστροφα. Οι ρύποι που έχουν ξεπλυθεί διοχετεύονται στο συλλέκτη ιλύος του συστήματος ανακύκλωσης.

→ Θέστε την προεγκατεστημένη αντλία σε λειτουργία.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η μέγιστη επιτρεπόμενη ποσότητα ροής κατά την ανάστροφη έκπλυση είναι 2000 l/ h. Ρυθμίστε κατά περίπτωση την ποσότητα

ροής στην στραγγαλιστική βαλβίδα (κωδ. παραγγελίας: 4.640-230.0).

→ Περιστρέψτε το μοχλό της πολύοδης βάνας στη θέση "ΑΝΑΣΤΡΟΦΗ ΠΛΥ-ΣΗ/BACKWASH".
→ Χαλαρώστε το Ινώδες φίλτρο με περιστροφή του μοχλού σύσφιξης προς τα αριστερά.
→ Περιμένετε τουλάχιστον 30 δεύτερα.
→ Σφίξτε το ινώδες φίλτρο και χαλαρώστε το αμέσως.
→ Επαναλάβετε τη διαδικασία αναμονής - σύσφιξης - χαλάρωσης διάρκειας 30 δευτερολέπτων συνολικά 10 φορές.
→ Ρυθμίστε ξανά την προένταση φίλτρου.
→ Περιστρέψτε το μοχλό της πολύοδης βάνας στη θέση "ΞΕΠΛΥΜΑ/RINSE".
→ Περιμένετε 2 λεπτά.
→ Περιστρέψτε το μοχλό της πολύοδης βάνας στη θέση "ΔΙΗΘΗΣΗ".

Ανάδευση νερού χρήσης

Εάν το μηχάνημα καθαρισμού υψηλής πίεσης ή η εγκατάσταση πλυντηρίου δεν τροφοδοτούνται με νερό, το νερό χρήσης αναδεύεται, προκειμένου να αποφευχθούν προβλήματα οσμών.

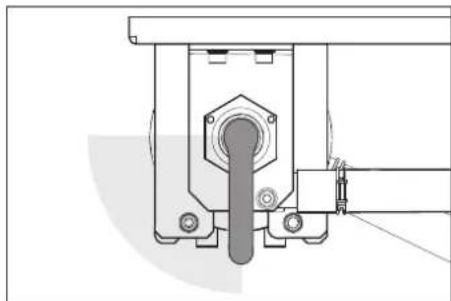

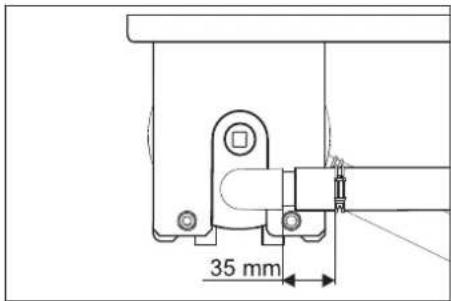

ΥΠΟΔΕΙΞΗ

Για τη μείωση του λειτουργικού κόστους, η βυθιζόμενη αντλία μπορεί να απενεργοποιείται και να ενεργοποιείται περιοδικά κατά τις περιόδους αδρανείας (π.χ. τις νυχτερινές ώρες ή τα Σαββατοκύριακα). Για το σκοπό αυτό, η (προεγκατεστημένη) βυθιζόμενη αντλία μπορεί να συνδεθεί με το ηλεκτρικό δίκτυο μέσω ενός χρονοδιακόπτη. Μέγιστη διάστημα 1 ώρα.

Αντιπαγετική προστασία

Η εγκατάσταση πρέπει να λειτουργεί σε χώρο που δεν κινδυνεύει από παγετό. Σε

περίπτωση παγετού, απενεργοποιήστε την εγκατάσταση και αφαιρέστε όλο το νερό:

→ Βγάλτε τους ελαστικούς σωλήνες.
→ Αφήστε την εγκατάσταση να αδειάσει.

Διακοπή της λειτουργίας

→ Απενεργοποιήστε την προεγκατεστημένη αντλία.

→ Εάν υφίσταται κίνδυνος παγετού, θα πρέπει να αφαιρεθεί το νερό που περιέχεται στην εγκατάσταση (βλ. τμήμα "Αντιπαγετική προστασία").

Λειτουργία

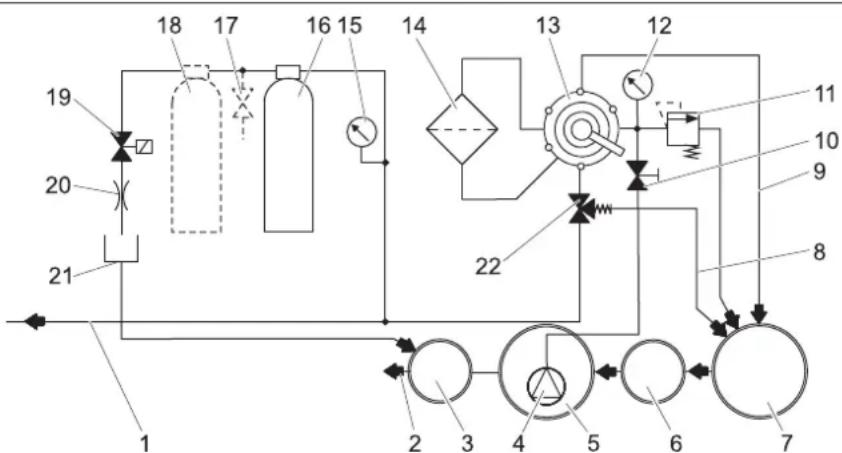

Σχεδιάγραμμα ροής

1 προς τη δεξαμενή νερού χρήσης/ το μη- χάνημα καθαρισμού υψηλής πίεσης
2 προς αποχέτευση *)
3 Φρεάτιο ελέγχου *)
4 Βυθιζόμενη αντλία *)
5 Λεκάνη άντλησης του συστήματος ανα- κύκλωσης *)
6 Διάταξη διαχωρισμού (ΕΝ 858) *)
7 Συλλέκτης λάσπης του συστήματος ανακύκλωσης *)
8 Ανάδευση (προς το συλλέκτη λάσπης)
9 Αγωγός ανάστροφης πλύσης
10 Στραγγαλιστική βαλβίδα
11 Βαλβίδα ασφάλειας
12 Μανόμετρο εισόδου φίλτρου
13 Πολύοδη βάνα
14 Ινώδες φίλτρο
15 Μανόμετρο φίλτρου ενεργού άνθρακα
16 Φίλτρο ενεργού άνθρακα
17 Στρόφιγγα δειγματοληψίας **)
18 2. Φίλτρο ενεργού άνθρακα **)
19 Ηλεκτρομαγνητική βαλβίδα
20 Петалоúδα
21 Ελαστικός σωλήνας διηθήματος
22 Βαλβίδα υπερχείλισης
*) TOU KTIPIOU
**) προαιρετικό

Περιγραφή λειτουργιών

Ακολούθως περιγράφεται η πορεία του νε- ρού στις διάφορες θέσεις της πολύοδης βά- νας.

ΦΙΛΤΡΑΡΙΣΜΑ

Κατά τη λειτουργία φίλτρου το νερό ρέει από

• Βυθιζόμενη αντλία
• Πολύοδη βάνα στη θέση "ΦΙΛΤΡΑΡΙΣΜΑ"
• Φίλτρο (κατεύθυνση ροής φιλτραρίσμα- τος)
• προς τη δεξαμενή νερού χρήσης/ το μη- χάνημα καθαρισμού υψηλής πίεσης

ΑΝΑΣΤΡΟΦΗ ΠΛΥΣΗ/ BACKWASH ΞΕΠΛΥΜΑ /RINSE

Κατά τη λειτουργία ανάστροφης πλύσης το νερό ρέει από

• Βυθιζόμενη αντλία
• Πολύοδη βάνα στη θέση "ΑΝΑΣΤΡΟ- ΦΗ ΠΛΥΣΗ/BACKWASH"
  – Φίλτρο (αντίθετα στην κατεύθυνση ροής φιλτραρίσματος)
• στο συλλέκτη λάσπης

Κατά τη λειτουργία ξεπλύματος το νερό ρέει μέσω:

• Βυθιζόμενη αντλία
• Πολύοδη βάνα στη θέση "ΞΕΠΛΥΜΑ/ RINSE"
• Φίλτρο (κατεύθυνση ροής φιλτραρίσμα- τος)
• στο συλλέκτη λάσπης

ANADEYΣH/RECIRCULATION

Η θέση αυτή δεν είναι απαραίτητη για τη λειτουργία της μονάδας.

Λειτουργία φίλτρου ενεργού άνθρακα

Όταν η στάθμη νερού στο συλλέκτη αντλίας υπερβαίνει ένα ορισμένο ύψος, ανοίγει η ηλεκτρομαγνητική βαλβίδα και το νερό διοχετεύεται στην αποχέτευση μέσω του φίλτρου ενεργού άνθρακα.

Τεχνικά χαρακτηριστικά

Τάση V 230
Συχνότητα Hz 50
Ισχύς W 12
Πίεση (ελάχ.) MPa	(bar)	0,2(2)
Πίεση (μέγ.) MPa	(bar)	0,35(3,5)
Απόδοση φίλτρου l/h	1200
Ποσότητα υγρών λυμά-των	l/d	550
Περιεχόμενα φίλτρου ενεργού άνθρακα	l	28
Πλάτος	mm	1000
Βάθος	mm	480
Ύψος	mm	1600
Βάρος	kg	110

Απαιτήσεις (προεγκατεστημένης) βυθιζόμενης αντλίας

Πίεση (ελάχ.) MPa	(bar)	0,2(2)
Πίεση (μέγ.) MPa	(bar)	0,35(3,5)
Διακινούμενη ποσότητα τουλάχιστον 0,2 MPa (2 bar)	l/h 1200
Παρεχόμενη ποσότητα, μέγιστη	l/h 2000

– κατάλληλη για βρώμικο νερό
– κατάλληλη για διαρκή λειτουργία
– με προστασία από ξηρή λειτουργία

ΥΠΟΔΕΙΞΗ

Οι αντλίες με υπερβολικά υψηλή απόδοση μπορούν να ρυθμιστούν με προσαρμογή της στραγγαλιστικής βαλβίδας.

Μεταφορά

△ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της συσκευής.

Το νερό που απομένει στην εγκατάσταση πρέπει να αφαιρεθεί πριν τη μεταφορά. Κατά τη μεταφορά με οχήματα, ασφαλίστε τη συσκευή έναντι ενδεχόμενης ολίσθησης και ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες οδηγίες.

Αποθήκευση της συσκευής

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής.

Το νερό που απομένει στην εγκατάσταση πρέπει να αφαιρεθεί πριν την αποθήκευση. Αποθηκεύετε τη συσκευή σε χώρο στον οποίο δεν επικρατεί παγετός.

Συντήρηση και φροντίδα

Υποδείξεις συντήρησης

Η ασφαλής εγκατάσταση βασίζεται στην τακτική συντήρηση σύμφωνα με το ακόλουθο πρόγραμμα συντήρησης. Χρησιμοποιείτε αποκλειστικά τα αυθεντικά εξαρτήματα του κατασκευαστή ή τα εξαρτήματα που αυτός συνιστά, όπως

– ανταλλακτικά και εξαρτήματα μιας χρήσης,
- πρόσθετα εξαρτήματα,
– υλικά λειτουργίας,
- απορρυπαντικά.

⚠️KINΔΥΝΟΣ

Κίνδυνος ατυχημάτων κατά τις εργασίες στην εγκατάσταση. Σε όλες τις εργασίες Αποσυνδέστε τη μονάδα από το ρεύμα, κλείνοντας το γενικό διακόπτη εκτάκτου ανάγκης του κτιρίου και ασφαλίστε την για να μην επανενεργοποιηθεί.

→ Κλείστε την προσαγωγή νερού.
→ Τοποθετήστε την προεγκατεστημένη βυθιζόμενη αντλία.

Πρόγραμμα συντήρησης

Ποιος μπορεί να εκτελέσει τις εργασίες συντήρησης;

- Χειριστής

Οι εργασίες με την ένδειξη "χειριστής" μπορούν να εκτελεστούν μόνο από καταρτισμένα άτομα, τα οποία μπορούν να χειριστούν και να συντηρήσουν με ασφάλεια την εγκατάσταση υψηλής πίεσης.

- Υπηρεσία εξυπηρέτησης πελατών

Οι εργασίες με την ένδειξη "υπηρεσία εξυπηρέτησης πελατών" μπορούν να εκτελεστούν μόνο απο τους εγκαταστάστες της υπηρεσίας εξυπηρέτησης πελατών της Körcher.

Σύμβαση συντήρησης

Για να εξασφαλίσετε την αξιόπιστη λειτουργία της εγκατάστασης, συνιστούμε να συνάψετε ένα συμβόλαιο συντήρησης.

Απευθυνθείτε στην αρμοδια υπηρεσία εξυ- πηρέτησης πελατών της Κδρcher.

Χρονική στιγμή	Ενέργεια	σχετικό συγκρότημα	Εκτέλεση από
ημερησίως	ανάστροφη πλύση	Ινώδες φίλτρο Ε	κτέλεση της διαδικασίας ανάστροφης πλύσης Χειριστής
εβδομαδιαίως	καθαρισμός	Αποχέτευση στο χώρο πλυντηρίου	Καθαρίστε το δοχείο συλλογής ρύπων στο στόμιο απορροής του δαπέδου. Χειριστής
	έλεγχος Συμπύκνωμα απορρυπαντικού στο νερό χρήσης		Εάν παρατηρηθεί αφρός, μειώστε τη δόση απορρυπαντικού στο μηχάνημα καθαρισμού.	Χειριστής
			Φίλτρο ενεργού άνθρακα	Ρυθμίστε την ηλεκτρομαγνητική βαλβίδα στη θέση "1" κατά τη διάρκεια λειτουργίας της βυθιζόμενης αντλίας. Τιμή αναφοράς 25...30 l/h = 0,4...0,5 l/min. Σε περίπτωση μειωμένης ροής καθαρίστε το διάφραγμα (βλ. "Καθαρισμός διαφράγματος")	Χειριστής
				Ρυθμίστε το διακόπτη της ηλεκτρομαγνητικής βαλβίδας στη θέση "1" κατά τη διάρκεια λειτουργίας της βυθιζόμενης αντλίας. Λάβετε δείγμα νερού από τη στρόφιγγα δειγματοληψίας και ελέγξτε για εμφάνιση αφρού (βλ. "Ελεγχος φίλτρου ενεργού άνθρακα").Εάν εμφανίζεται αφρός, αντικαταστήστε το φίλτρο ενεργού άνθρακα (βλ. "Αντικατάσταση φίλτρου ενεργού άνθρακα").ΔΠΡΟΕΙΔΟΠΟΙΗΣΗΕάν δεν εκτελείται εβδομαδιαίος έλεγχος του φίλτρου ενεργού άνθρακα, είναι δυνατόν να διεισδύσει νερό με λάδι ή τασιενεργά στην αποχέτευση. Αυτό μπορεί να συνεπάγεται υπηρεσιακές κυρώσεις. Στην περίπτωση αυτή ακυρώνεται η εγγύηση της ΚÄRCHER.	Χειριστής

μηνιαίως έλεγχος Συλλέκτης λάστης, λεκάνη άντλησης		Σε όλες τις λεκάνες μετά το συλλέκτη λάστης δεν πρέπει να υπάρχει λάστη. Η λάστη στο συλλέκτη λάστης πρέπει να έχει ύψος έως 1 μέτρο. Ελέγξτε το επίπεδο της λάστης και αντλήστε και απομακρύνετε τη λάστη σύμφωνα με τους τοπικούς κανονισμούς, εάν είναι απαραίτητο.	Χειριστής
έλεγχος Διακόττης πλωτήρα		Ελέγξτε εάν ο διακόττης με πλωτήρα στη λεκάνη άντλησης κινείται απρόσκο- πτα.	Χειριστής
ενεργο- ποίηση	Βαλβίδα ασφά- λειας	Ξεβιδώστε το ρικνωτό κοχλία της βαλβίδας ασφαλείας κατά τη διάρκεια της λειτουργίας της βυθιζόμενης αντλίας - εξέρχεται νερό. (Ο ρικνωτός κοχλίας δεν μπορεί να ξεβιδωθεί εντελώς.Βιδώστε ξανά το ρικνωτό κοχλία.	Χειριστής
εκκένω- ση, καθα- ρισμός	Δεξαμενή νε- ρού χρήσης (εφόσον υπάρ- χει)	Εκκενώστε, καθαρίστε, ξεπλύνετε και γεμίστε ξανά. Χειριστής
ανά εξά- μηνο (εάν απαιτεί- ται)	Αντικατα- στήστε το νερό, κα- θαρίστε τη λεκά- νη	Αδειάστε τη λεκάνη, αφαιρέστε εντελώς τη λάστη και γεμίστε τη λεκάνη με καθαρό νερό. Κρατήστε τις αποδείξεις διάθεσης στο σύστημα απορριμμά- των.	Χειριστής/Υπεύθυνος διάθεσης απορριμμά- των

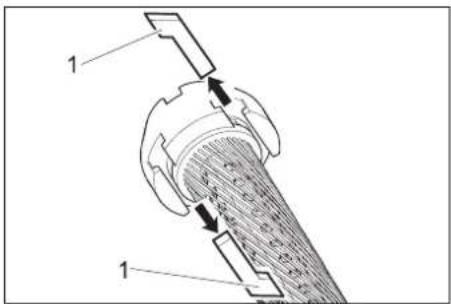

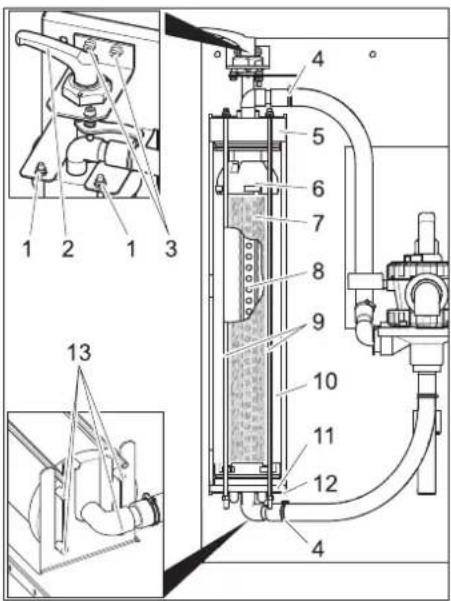

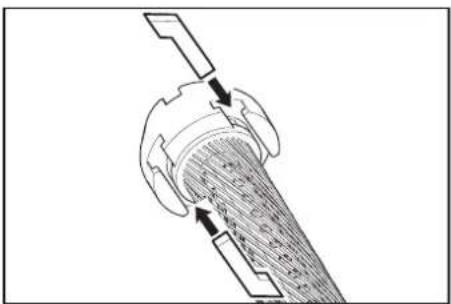

ετησίως αντικατά- σταση	Εξάρτημα φίλ- τρου	Αντικαταστήστε το εξάρτημα φιλτραρίσματος του ινώδους φίλτρου. Χειριστής/	Υπηρεσία εξυπηρέτη- σης πελα- τών

Καθαρισμός διαφράγματος

→ Σημειώστε την κατεύθυνση ροής στο διάφραγμα.
→ Αποσυναρμολογήστε το διάφραγμα.
→ Καθαρίστε το άνοιγμα του διαφράγμα- τος με μια βελόνα ή με ένα λεπτό σύρ- μα.
→ Τοποθετήστε το διάφραγμα και λάβετε υπόψη την κατεύθυνση ροής.
→ Ρυθμίστε το διακόπτη της ηλεκτρομαγνητικής βαλβίδας στη θέση "1" κατά τη διάρκεια λειτουργίας της βυθιζόμενης αντλίας και ελέγξτε τη ροή.

'Ελεγχος του φίλτρου ενεργού άν- θρακα

→ Γεμίστε κατά το ήμισυ μια γυάλινη φιάλη με δείγμα νερού μετά το φίλτρου ενεργού άνθρακα και σφραγίστε την.
→ Ανακινήστε δυνατά τη γυάλινη φιάλη επί 5 δευτερόλεπτα.

Εάν στην επιφάνεια δημιουργηθεί ένα στρώμα αφρού, το οποίο δεν αποσυντίθεται έπειτα από 40 δευτερόλεπτα, θα πρέπει να αντικαταστήσετε τη γέμιση του φίλτρου ενεργού άνθρακα.

Φίλτρο δημιουργίας αφρού εντάξει: πολύ λεπτός δακτύλιος αφρού στα άκρα, ο οποίος αποσυντίθεται γρήγορα.

Φίλτρο δημιουργίας αφρού ληγμένο: παχύς δακτύλιος αφρού στα άκρα, ο οποίος δεν αποσυντίθεται.

Αντικατάσταση φίλτρου ενεργού άνθρακα

→ Απενεργοποιήστε τη βυθιζόμενη αντλία.
→ Αποσυνδέστε το σύνδεσμο ελαστικού σωλήνα εισόδου φίλτρου ενεργού άνθρακα.
→ Αποσυνδέστε το σύνδεσμο ελαστικού σωλήνα εξόδου φίλτρου ενεργού άνθρακα.
→ Ξεβιδώστε το κάλυμμα της φιάλης φίλτρου.
→ Αδειάστε το περιεχόμενο της φιάλης (απαιτούνται 2 άτομα) και αφαιρέστε το σωλήνα με ακροφύσιο.
→ Ξεπλένετε τη φιάλη του φίλτρου με νε- ρό.
→ Τοποθετήστε το σωλήνα με ακροφύσιο.

ΥΠΟΔΕΙΞΗ

Διαθέστε το φίλτρο ενεργού άνθρακα σύμφωνα με τους τοπικούς κανονισμούς.

→ Τοποθετήστε τη χοάνη 4.901-090.0 τη φιάλη φίλτρου.
→ Συμπληρώστε 20 λίτρα νερό.
→ Συμπληρώστε 10 kg χαλίκι.

→ Συμπληρώστε 14 kg = 28 | ενεργού άν-θρακα.
→ Γεμίστε τη φιάλη του φίλτρου με νερό.
→ Τοποθετήστε και σφίξτε το κάλυμμα της φιάλης φίλτρου.
→ Συνδέστε την έξοδο της φιάλης φίλτρου με τον ελαστικό σωλήνα του μανομέτρου του φίλτρου ενεργού άνθρακα.
→ Συνδέστε την Είσοδο της φιάλης φίλτρου με τον ελαστικό σωλήνα του μετρητή ροής.
→ Θέστε τη βυθιζόμενη αντλία σε λειτουργία.
→ Ρυθμίστε τον διακόπτη της ηλεκτρομαγνητικής βαλβίδας στη θέση "1".
→ Ξεπλύνετε αντίστροφαη φιάλη φίλτρου, έως ότου σταματήσουν να εμφανίζονται φυσαλίδες στο εξερχόμενο νερό.
→ Ρυθμίστε τον διακόπτη της ηλεκτρομαγνητικής βαλβίδας στη θέση "0".
→ Απενεργοποιήστε τη βυθιζόμενη αντλία.
→ Συνδέστε τη φιάλη φίλτρου στο σύστημα με τη σωστή κατεύθυνση ροής.

ΥΠΟΔΕΙΞΗ

Στις μονάδες με την παραλλαγή δεύτερου φίλτρου ενεργού άνθρακα, αλλάξτε τη θέση των φιαλών φίλτρου μεταξύ τους, ώστε η φιάλη που γέμισε μόλις να λειτουργεί ως δεύτερη φιάλη ροής.

→ Θέστε τη βυθιζόμενη αντλία σε λειτουργία.
→ Ελέγξετε τη ροή (περ. 0,5 l/min) και καθαρίστε το διάφραγμα, εάν είναι απαραίτητο.

Αντικατάσταση του εξαρτήματος φίλτρου

3 Κοχλίας εδράνου μοχλού σύσφιξης

4 Κολάρο ελαστικού σωλήνα

5 Κάλυμμα

6 Άνω μέρος

7 Εξάρτημα φίλτρου

8 Σωλήνας διηθήματος

9 Κοχλιωτός πείρος

10 Ινώδες φίλτρο

11 Κάτω μέρος

12 Κάτω κονσόλα

13 Πείρος

→ Χαλαρώστε το φίλτρο.

→ Ανοίξτε τα κολάρα των ελαστικών σω- λήνων.

→ Αφαιρέστε τους ελαστικούς σωλήνες από τους οδηγούς τους.

→ Ξεβιδώστε τους δύο κοχλίες του εδράνου του μοχλού σύσφιξης.

→ Αφαιρέστε το μοχλό σύσφιξης μαζί με την έδραση τραβώντας τον προς τα επάνω.

→ Ξεβιδώστε τα περικόχλια του επάνω άκρου των κοχλιωτών πείρων.

→ Αφαιρέστε το συγκρότημα των κοχλιωτών πείρων.

→ Τραβήξτε προς τα πάνω και αφαιρέστε το ινώδες φίλτρο.

→ Τραβήξτε το καπάκι του ινώδους φίλτρου.

→ Τραβήξτε το κάτω μέρος του ινώδους φίλτρου μαζί με το εξάρτημα φιλτραρίσματος.

→ Αφαιρέστε τις γλωσσίδες ανάμεσα το άνω τμήμα και στο εξάρτημα φιλτραρίσματος και ανάμεσα στο κάτω τμήμα και στο εξάρτημα φιλτραρίσματος.
→ Αφαιρέστε το άνω τμήμα και το κάτω τμήμα από το εξάρτημα φιλτραρίσμα- τος.
→ Αφαιρέστε το σωλήνα διηθήματος από το εξάρτημα φιλτραρίσματος.
→ Πετάξτε το εξάρτημα φιλτραρίσματος.
→ Τοποθετήστε το σωλήνα διηθήματος στο ένα άκρο του νέου εξαρτήματος φιλτραρίσματος.
→ Τεντώστε το εξάρτημα φιλτραρίσματος, έτσι ώστε τα νημάτια να μην είναι κου- λουριασμένα.
→ Εισάγετε το σωλήνα διηθήματος στο εξάρτημα φιλτραρίσματος, ενώ ταυτόχρονα ελέγχετε την κατεύθυνση του σωλήνα διηθήματος κοιτάζοντας την αντίθετη άκρη του εξαρτήματος φιλτραρίσματος.
→ Πριν την περαιτέρω συναρμολόγηση, λιπάνετε όλους τους δακτυλίους με υγρό σαπούνι του εμπορίου.

ΥΠΟΔΕΙΞΗ

Μη χρησιμοποιείτε λιπαντικό σιλικόνης. Η σιλικόνη στο νερό επηρεάζει αρνητικά το αποτέλεσμα του καθαρισμού και του στεγνώματος κατά το πλύσιμο του αυτοκινήτου.

→ Εισάγετε το άνω τμήμα και το κάτω τμήμα στο στοιχείο φιλτραρίσματος.
→ Τοποθετήστε το άνω και το κάτω τμήμα έτσι, ώστε να μπορούν να λειτουργήσουν οι γλωσσίδες.

→ Εισάγετε τις γλωσσίδες και ασφαλίστε τις με ελαφρά περιστροφή του εξαρτήματος φιλτραρίσματος.
→ Τοποθετήστε το κάτω τμήμα στο ινώδες φίλτρο και πιέστε το ως το τέρμα.
→ Τοποθετήστε το καπάκι στο ινώδες φίλτρο.
→ Τοποθετήστε το ινώδες φίλτρο κάτω από την κονσόλα, έτσι ώστε οι δύο οπί-

σθιοι πείροι να εισέλθουν στις διαμήκεις οπές της κονσόλας.

35 mm

→ Ευθυγραμμίστε το καπάκι, όπως φαίνε- ται επάνω, και εισάγετέ το ως το τέρμα.
→ Εισάγετε το ινώδες φίλτρο ανάμεσα στις δύο κονσόλες.
→ Αγκιστρώστε το συγκρότημα των κοχλι- ωτών πείρων στην κάτω κονσόλα και εισάγετε τους κοχλιωτούς πείρους στην άνω κονσόλα μέσα από τις οπές.
→ Στερεώστε τους κοχλιωτούς πείρος με ροδέλες και περικόχλια.
→ Σφίξτε τα περικόχλια, έτσι ώστε οι ροδέλες να μπορούν παρ' όλα αυτά να μετατοπιστούν με το χέρι.
→ Τοποθετήστε τους ελαστικούς σωλήνες στους οδηγούς.
→ Σφίξτε τα κολάρα (διατηρήστε την απόσταση των 35 mm).
→ Εισάγετε το μοχλό σύσφιξης μαζί με την έδραση μέσα από το καπάκι του ινώδους φίλτρου.

→ Περιστρέψτε το μοχλό σύσφιξης προς τα δεξιά. Ο μοχλός σύσφιξης πρέπει να μπορεί να γυρίζει χωρίς προσπάθεια στην περιοχή που εικονίζεται παραπάνω. Διαφορετικά αποσυναρμολογήστε το μοχλό σύσφιξης και τοποθετήστε τον ξανά στη σωστή θέση.
→ Στερεώστε το έδρανο του μοχλού σύσφιξης με τους δύο κοχλίες.
→ Ρυθμίστε την προένταση του φίλτρου.

Βοήθεια για την αντιμετώπιση βλαβών

⚠️ KINΔΥΝΟΣ

Κίνδυνος ατυχημάτων κατά τις εργασίες στην εγκατάσταση. Σε όλες τις εργασίες

→ Τοποθετήστε την προεγκατεστημένη βυθιζόμενη αντλία.

Ποιος μπορεί να αντιμετωπίσει τις βλάβες

- Χειριστής

Οι εργασίες που φέρουν την υπόδειξη "χειριστής" πρέπει να εκτελούνται μόνο από εξουσιοδοτημένα άτομα, που μπο- ρούν να χειρίζονται και να συντηρούν

την εγκατάσταση πλυντηρίου με ασφά- λεια.

- Υπηρεσία εξυπηρέτησης πελατών

Οι εργασίες με την ένδειξη "υπηρεσία εξυπηρέτησης πελατών" μπορούν να εκτελούνται μόνο από τους συναρμολογητές της υπηρεσίας εξυπηρέτησης της Kaercher ή από συναρμολογητές εξουσιοδοτημένους από την Kaercher.

Βλάβη Πιθανό αίτιο	Αντιμετώπιση από
Εγκατάσταση εκτός λειτουργίας	Βλάβη στην παροχή τάσης της προεγκατεστημένης βυθιζόμενης αντλίας	Ελέγξτε και εξασφαλίστε την παροχή τάσης Χειριστής
Το νερό χρήσης είναι χρωματισμένο και κάνει έντονο αφρό	Λανθασμένη πόλωση του φίλτρου Ρύθμιση	της προέντασης φίλτρου Χειριστής
	Βλάβη στο εξάρτημα φιλτραρίσματος (διαρροή)	Αντικατάσταση του εξαρτήματος φιλτραρίσματος Χειριστής,Υπηρεσία εξυπηρέτησης πε-λατών
	Ο συλλέκτης λάστης ή η λεκάνη άντλησης είναι λερωμένα	Αδειάστε και καθαρίστε τη λεκάνη Χειριστής/	Υπεύθυνος δι-άθεσης απορ-ριμμάτων
	Στην αίθουσα πλύσης χρησιμοποιούνται ακατάλληλα απορρυπαντικά	Χρησιμοποιείτε τα κατάλληλα απορρυπαντικά,ξεπλύνετε το σύστημα εάν είναι απαραίτητο	Χειριστής,Υπηρεσία εξυπηρέτησης πε-λατών
	Δοσολογία απορρυπαντικού πολύ υψηλή Ελέγξτε το σύστημα παροχής απορρυπαντικού και ρυθμίστε το εκ νέου, εάν απαιτείται	Χειριστής,Υπηρεσία εξυπηρέτησης πε-λατών
	Καθαρισμός του χώρου πλύσης με μη συμ-βατά απορρυπαντικά	Αντικαταστήστε το νερό και ξεπλύνετε τη λεκάνη Χειριστής
Απόδοση φίλτρου πολύ χαμηλή	Φραγή του ινώδους φίλτρου Ξεπλύνετε αντίστροφα το ινώδες φίλτρο, και κα-θαρίστε ή αντικαταστήστε το στοιχείο φίλτρου κατά περίπτωση.	Χειριστής
	Πολύ μικρή βυθιζόμενη αντλία Τοποθετήστε την κατάλληλη βυθιζόμενη αντλία (για τις απαιτήσεις, βλ. "Τεχνικά χαρακτηριστικά")	Χειριστής
	Φραγή της βυθιζόμενης αντλίας, βλάβη Καθαρίστε, επιδιορθώστε, αντικαταστήστε τη βυ-θιζόμενη αντλία	Χειριστής,Υπηρεσία εξυπηρέτησης πε-λατών
	Αγωγός ή βαλβίδα μη στεγανή, χαλασμένη, μπλοκαρισμένη	Ελέγξτε τους αγωγούς και τις βαλβίδες και καθα-ρίστε, επιδιορθώστε ή αντικαταστήστε τα κατά πε-ρίπτωση	Χειριστής,Υπηρεσία εξυπηρέτησης πε-λατών
Το φίλτρο δεν είναι καθαρό μετά την αντίστροφη έκπλυση	Το στοιχείο φίλτρου είναι πολύ λερωμένο. Αφαιρέστε το στοιχείο φίλτρου (βλ. "Αντικατάστα-ση σετ φίλτρου").Διαλύστε 1 ταμπλέτα RM 760 σε 5 λίτρα ζεστό νε-ρό.Μαλακώστε το στοιχείο φίλτρου επί 30 λεπτά και στη συνέχεια πλύντε το και στραγγίστε το με το χέρι.Ξεπλύνετε το στοιχείο φίλτρου με καθαρό νερό.Επαναλαμβάνετε την πλύση όταν είναι αναγκαίο.Απορρίψτε το διάλυμα καθαρισμού.Τοποθετήστε το στοιχείο φίλτρου.	Χειριστής

Εξαρτήματα

Εξάρτημα φιλτραρίσματος

Κωδ. παραγγελίας: 5.033-239.0

Γέμιση φίλτρου ενεργού άνθρακα

Κωδ. παραγγελίας: 4.414-014.0

Xoávn

Κωδ. παραγγελίας: 4.901-090.0

Ειδική χοάνη για πλήρωση της γέμισης φίλτρου ενεργού άνθρακα

Πρόσθετο σετ φίλτρου ενεργού άνθρακα

Κωδ. παραγγελίας: 2.641-831.0

Πρόσθετο φίλτρο ενεργού άνθρακα

Προσαρτώμενος διακόπτης φρέσκου νερού

Κωδ. παραγγελίας: 2.641-521.0

Μη αυτόματος διακόπτης νερού χρήσης/φρέσκου νερού για χρήση φρέσκου νερού στο μηχάνημα καθαρισμού υψηλής πίεσης (π.χ. ξέπλυμα).

Πρόσθετο σετ βαλβίδας εισόδου

Κωδ. παραγγελίας: 4.640-230.0

Για στραγγαλισμό μιας πολύ ισχυρής αντλί- ας ακατέργαστου νερού.

Πρόσθετο σετ αερισμού

Κωδ. παραγγελίας: 2.641-510.0

Αερισμός νερού χρήστης για πρόληψη ανάπτυξης οσμών

Πρόσθετο σετ στομίου υπερχείλισης

Κωδ. παραγγελίας: 2.641-868.0

Δεύτερος διακόπτης πλωτήρα στη λεκάνη αντλίας, παρέχει σήμα στην εξωτερική διάταξη ειδοποίησης, όταν η λεκάνη αντλίας είναι υπερτπλήρης.

Πρόσθετο σετ στηριγμάτων βάσης

Κωδ. παραγγελίας: 2.641-849.0

Στηρίγματα βάσης για τη μονάδα φίλτρου, εάν δεν είναι δυνατή η επιτοίχια τοποθέτηση

Βυθιζόμενη αντλία

Κωδ. παραγγελίας: 6.474-073.0

Βυθιζόμενη αντλία ως αντλία ακατέργα- στου νερού

Δήλωση Συμμόρφωσης των ΕΕ

Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕΕ. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανήματος χωρίς προηγούμενη συνεννόηση μαζί μας.

Προϊόν: Εγκατάσταση ανακύκλω- σης λυμάτων

Τύπος: 1.217-xxx

Σχετικές οδηγίες των ΕΕ

2006/95/EK

2014/30/EE

Εφαρμοσθέντα εναρμονισμένα πρότυπα

EN 60204-1

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Οι υπογράφοντες ενεργούν κατ' εντολή και με πληρεξούσιο από το διοικητικό συμβούλιο.

Υπεύθυνος εγγράφων τεκμηρίωσης:

S. Reiser

Alfred Kärcher SE & Co. KG

Εγκατάσταση της μονάδας (μόνο για τεχνίτες)

Υπόδειξη

Η εγκατάσταση μπορεί να τοποθετηθεί μόνο από

- τους συναρμολογητές της υπηρεσίας εξυπηρέτησης πελατών της Κδρcher

– άτομα που έχουν εξουσιοδοτηθεί από την Κδρcher

Προετοιμασία του χώρου εγκατά- στασης

Για να τοποθετήσετε σωστά την εγκατάστα- ση, πρέπει να πληρούνται οι ακόλουθες προυποθέσεις:

- καλά αεριζόμενος χώρος χωρίς παγετό

– επαρκής φωτισμός στο σημείο τοποθέ- τησης

– Επιδαπέδιο στόμιο απορροής προς το συλλέκτη λάσπης

- ανθεκτικός τοίχος για στερέωση της μο- νάδας

- Το δάπεδο πρέπει να είναι επαρκώς ανθεκτικό και σταθερό.

Αποσυσκευασία

Αφαιρέστε την συσκευασία της εγκατάστα- σης και διαθέστε τα υλικά για ανακύκλωση.

Ηλεκτρική εγκατάσταση

Η συσκευή πρέπτει να διαθέτει ασφαλειοδιακόπτη ΤΙ, τύπου Β, 30 mA.

Η ηλεκτρική σύνδεση πρέπει να εκτελεστεί μόνον από έναν εξειδικευμένο ηλεκτρολόγο. Πρέπει να τηρείτε οπωσδήποτε τους εθνικούς κανονισμούς!

η ηλεκτρική εγκατάσταση σύμφωνα με την οδηγία IEC 60364-1

Υδραυλική εγκατάσταση

Η υδραυλική εγκατάσταση εξαρτάται από τις ειδικές συνθήκες των υφιστάμενων στοιχείων της εγκατάστασης, για παράδειγμα

– Είδος και τύπος της συσκευής καθαρισμού υψηλής πίεσης

ΥΠΟΔΕΙΞΗ

Η έξοδος νερού χρήσης της μονάδας συνδέεται απευθείας με το σωλήνα προσαγωγής νερού του μηχανήματος καθαρισμού υψηλής πίεσης. Σε μηχανήματα καθαρισμού υψηλής πίεσης με δοχείο με πλωτήρα, είναι δυνατό να δημιουργηθεί αφρός στο δοχείο με πλωτήρα. Στην περίπτωση αυτή, το μηχάνημα καθαρισμού υψηλής πίεσης να ρυθμιστεί στη λειτουργία αναρρόφησης (βλ. ξεχωριστές οδηγίες λειτουργίας του μηχανήματος καθαρισμού υψηλής πίεσης).

– Είδος και τύπος των δομικών στοιχείων (συλλέκτης λάστης, λεκάνη άντλησης κτλ.)

- Ονομαστικά πλάτη, μήκη και κατα- σκευή των καναλιών

Για το λόγο αυτόν, η υδραυλική εγκατάστα- ση θα πρέπει να εκτελεστεί σύμφωνα τις ει- δικές συνθήκες που επικρατούν επί τόπου.

Οι προδιαγραφές της προεγκατεστημένης βυθιζόμενης αντλίας πρέπει να αντιστοιχούν στα στοιχεία του τμήματος "Τεχνικά χαρακτηριστικά / Απαιτήσεις βυθιζόμενης αντλίας".

⚠️ KINΔΥΝΟΣ

Κίνδυνος τραυματισμού λόγω πρόσκρου- σης.

Τοποθετήστε τους ελαστικούς σωλήνες τις εγκατάστασης, ώστε να μην υφίσταται κίνδυνος πρόσκρουσης.

ΥΠΟΔΕΙΞΗ

Κατά την ενεργοποίηση περιστρέψτε την πολύοδη βάνα στη θέση "ΑΝΤΙΣΤΡΟΦΗ ΠΛΥΣΗ/BACKWASH" και ξεπλύνετε τη μονάδα έως ότου εξαφανιστούν όλες οι φυσαλίδες από το ινώδες φίλτρο. Στη συνέχεια ρυθμίστε την πολύοδηβάνα στη θέση "ΦΙΛΤΡΑΡΙΣΜΑ".
