HD 8184 M Cage - υψηλής πίεσης καθαριστής Kärcher - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Επαγγελματικό πλυστικό υψηλής πίεσης
Μάρκα	Kärcher
Μοντέλο	HD 8184 M Cage
Διαστάσεις (Μ × Π × Υ)	460 × 420 × 970 mm
Βάρος λειτουργίας	45 kg
Ηλεκτρική τροφοδοσία	400 V / 3 φάσεις / 50 Hz / 4,6 kW
Προστασία	IPX5
Πίεση λειτουργίας	18 MPa (180 bar)
Μέγιστη υπερπίεση	27 MPa (270 bar)
Παροχή νερού	12,5 L/min
Μέγιστη θερμοκρασία νερού	60 °C
Μέγιστη πίεση τροφοδοσίας	1 MPa (10 bar)
Ελάχιστη παροχή τροφοδοσίας	16 L/min
Μήκος εύκαμπτου σωλήνα υψηλής πίεσης	Περίπου 15 m (δεν προσδιορίζεται ακριβώς)
Τύπος λαδιού κινητήρα	SAE 90 (κιβώτιο ταχυτήτων)
Ποσότητα λαδιού	0,35 L
Στάθμη ηχητικής πίεσης	75 dB(A)
Εγγυημένη στάθμη ηχητικής ισχύος	92 dB(A)
Κύριες λειτουργίες	Ρυθμιζόμενη υψηλή πίεση, ενσωματωμένο περιστρεφόμενο ακροφύσιο, πιστόλι EASY!Force, σύστημα EASY!Lock
Συντήρηση	Εβδομαδιαίος καθαρισμός φίλτρου εισόδου νερού; αλλαγή λαδιού κάθε 500 ώρες
Ασφάλεια	Βαλβίδα ασφαλείας, πιεσοστάτης, ασφάλεια στο πιστόλι
Συμπεριλαμβανόμενα αξεσουάρ	Λόγχη υψηλής πίεσης, πιστόλι, εύκαμπτος σωλήνας υψηλής πίεσης, περιστρεφόμενο ακροφύσιο (ανάλογα με την έκδοση)
Εγγύηση	Υπό τις προϋποθέσεις της χώρας; ελαττώματα υλικού ή κατασκευής

Συχνές ερωτήσεις - HD 8184 M Cage Kärcher

Ποια είναι η μέγιστη πίεση που μπορεί να φτάσει το Kärcher HD 8184 M Cage;

Το μοντέλο HD 8184 M Cage προσφέρει πίεση λειτουργίας 18 MPa (180 bar) και μέγιστη υπερπίεση 27 MPa (270 bar).

Τι τύπο λαδιού να χρησιμοποιήσω για την αντλία;

Χρησιμοποιήστε λάδι SAE 90 για το κιβώτιο ταχυτήτων. Η απαιτούμενη ποσότητα είναι 0,35 L.

Μπορώ να χρησιμοποιήσω ζεστό νερό με αυτό το πλυστικό υψηλής πίεσης;

Ναι, η μέγιστη θερμοκρασία τροφοδοσίας είναι 60 °C. Μην υπερβείτε αυτό το όριο για να αποφύγετε ζημιά στη συσκευή.

Πώς να εξαερώσω την αντλία πριν από την πρώτη χρήση;

Ξεβιδώστε το ακροφύσιο της λόγχης, αφήστε το νερό να τρέξει μέχρι να μην υπάρχουν φυσαλίδες (περίπου 10 δευτερόλεπτα), στη συνέχεια βιδώστε ξανά το ακροφύσιο. Επαναλάβετε εάν χρειαστεί.

Τι να κάνω αν η πίεση είναι ανεπαρκής;

Ελέγξτε πρώτα το μέγεθος του ακροφυσίου (πρέπει να είναι σύμφωνο με τις προδιαγραφές), εξαερώστε τη συσκευή, καθαρίστε το φίλτρο εισόδου νερού και ελέγξτε την παροχή τροφοδοσίας. Εάν το πρόβλημα παραμένει, επικοινωνήστε με το σέρβις.

Πώς να χρησιμοποιήσω το απορρυπαντικό με αυτή τη συσκευή;

Χρησιμοποιήστε λόγχη αφρού με δοχείο (προαιρετική). Ρυθμίστε τη ροή με τα στόμια (1=χαμηλή, 2=μεσαία, 3=υψηλή). Εφαρμόστε το απορρυπαντικό σε στεγνή επιφάνεια, αφήστε το να δράσει και στη συνέχεια ξεπλύνετε.

Ποια είναι η διαδικασία προστασίας από τον παγετό;

Αποθηκεύστε τη συσκευή χωρίς παγετό. Εάν είναι αδύνατο, αδειάστε τελείως το νερό και κυκλοφορήστε αντιψυκτικό με βάση γλυκόλη στην αντλία για 1 λεπτό το μέγιστο.

Πώς να καθαρίσω το φίλτρο εισόδου νερού;

Ξεβιδώστε το παξιμάδι σύνδεσης, αφαιρέστε τον σύνδεσμο με το φίλτρο, καθαρίστε το με καθαρό νερό και επανατοποθετήστε. Εκτελέστε αυτή τη διαδικασία κάθε εβδομάδα.

Ποια αξεσουάρ είναι συμβατά με το σύστημα EASY!Lock;

Όλα τα αξεσουάρ με ταχεία σύνδεση EASY!Lock της Kärcher: λόγχες, πιστόλια, εύκαμπτοι σωλήνες, βούρτσες κλπ. Το σύστημα επιτρέπει συναρμολόγηση με μια κίνηση.

Η συσκευή δεν ξεκινά, τι να ελέγξω;

Ελέγξτε το καλώδιο τροφοδοσίας, την τάση δικτύου και την ασφάλεια. Εάν η συσκευή υπερθερμάνθηκε, αφήστε την να κρυώσει για 15 λεπτά και δοκιμάστε ξανά. Εάν το πρόβλημα παραμένει, επικοινωνήστε με το σέρβις.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HD 8184 M Cage Kärcher

Γενικές υποδείξεις 74

Ενδεδειγμένη χρήση.... 74

Προστασία του περιβάλλοντος.... 74

Υποδείξεις ασφαλείας 74

Στοιχεία χειρισμού 74

Χρωματική σήμανση 75

Αφαίρεση από τη συσκευασία.... 75

Τοποθέτηση πρόσθετων εξαρτημάτων.... 75

Θέση σε λειτουργία 75

Χειρισμός 75

Διακοπή λειτουργίας.... 76

Τερματισμός λειτουργίας 76

Αποθήκευση συσκευής 76

Αντιπαγετική προστασία.... 76

Μεταφορά.... 77

Αποθήκευση.... 77

Φροντίδα και συντήρηση.... 77

Αντιμετώπιση βλαβών 77

Παρελκόμενα και ανταλλακτικά 78

Εγγύηση 78

Τεχνικά χαρακτηριστικά 78

Δήλωση συμμόρφωσης ΕΕ.... 79

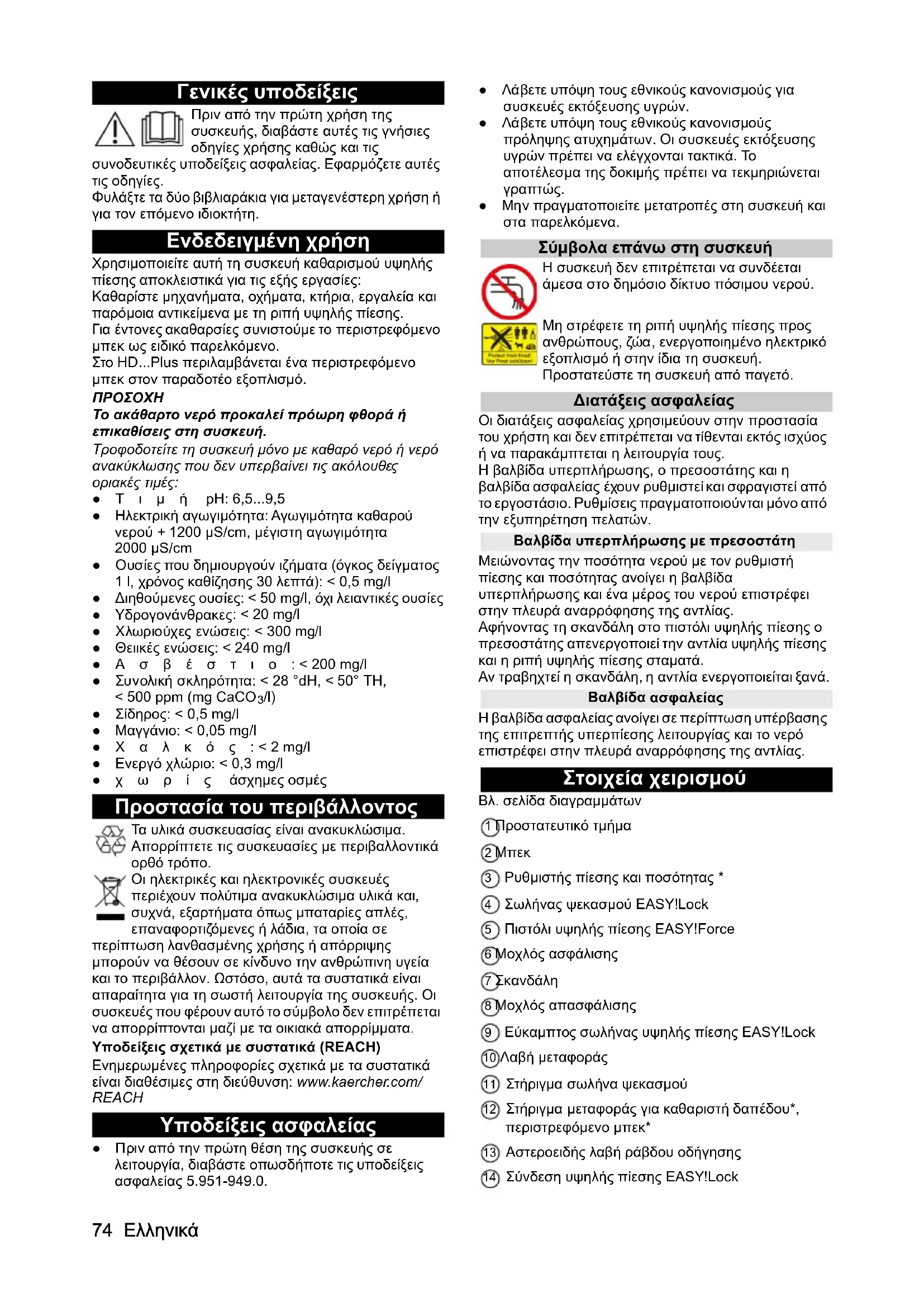

Γενικές υποδείξεις

Πριν από την πρώτη χρήση της συσκευής, διαβάστε αυτές τις γνήσιες οδηγίες χρήσης καθώς και τις

συνοδευτικές υποδείξεις ασφαλείας. Εφαρμόζετε αυτές τις οδηγίες.

Φυλάξτε τα δύο βιβλιαράκια για μεταγενέστερη χρήση ή για τον επόμενο ιδιοκτήτη.

Ενδεδειγμένη χρήση

Χρησιμοποιείτε αυτή τη συσκευή καθαρισμού υψηλής πίεσης αποκλειστικά για τις εξής εργασίες:

Καθαρίστε μηχανήματα, οχήματα, κτήρια, εργαλεία και παρόμοια αντικείμενα με τη ριπή υψηλής πίεσης.

Για έντονες ακαθαρσίες συνιστούμε το περιστρεφόμενο μπεκ ως ειδικό παρελκόμενο.

Στο HD...Plus περιλαμβάνεται ένα περιστρεφόμενο μπεκ στον παραδοτέο εξοπλισμό.

ΠΡΟΣΟΧΗ

Το ακάθαρτο νερό προκαλεί πρόωρη φθορά ή επικαθίσεις στη συσκευή.

Τροφοδοτείτε τη συσκευή μόνο με καθαρό νερό ή νερό ανακύκλωσης που δεν υπερβαίνει τις ακόλουθες οριακές τιμές:

• T i μ ή pH: 6,5...9,5
- Ηλεκτρική αγωγιμότητα: Αγωγιμότητα καθαρού νερού + 1200 μS/cm, μέγιστη αγωγιμότητα 2000 μS/cm
- Ουσίες που δημιουργούν ιζήματα (όγκος δείγματος 1 l, χρόνος καθίζησης 30 λεπτά): < 0,5 mg/l
- Διηθούμενες ουσίες: < 50 mg/l, όχι λειαντικές ουσίες
• Υδρογονάνθρακες: < 20 mg/l
• Χλωριούχες ενώσεις: < 300 mg/l
• Θειικές ενώσεις: < 240 mg/l
• A σ β é σ τ ο : < 200 mg/l
- Συνολική σκληρότητα: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
• Σίδηρος: < 0,5 mg/l
• Μαγγάνιο: < 0,05 mg/l
• X α λ κ ó ζ : < 2 mg/l
• Ενεργό χλώριο: < 0,3 mg/l
• χ ω ρ í ζ άσχημες σομές

Προστασία του περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα.

Απορρίπτετε τις συσκευασίες με περιβαλλοντικά ορθό τρόπο.

Οι ηλεκτρικές και ηλεκτρονικές συσκευές περιέχουν πολύτιμα ανακυκλώσιμα υλικά και, συχνά, εξαρτήματα όπως μπαταρίες απλές, επαναφορτιζόμενες ή λάδια, τα οποία σε

περίπτωση λανθασμένης χρήσης ή απόρριψης μπορούν να θέσουν σε κίνδυνο την ανθρώπινη υγεία και το περιβάλλον. Ήστόσο, αυτά τα συστατικά είναι απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να απορρίπτονται μαζί με τα οικιακά απορρίμματα.

Υποδείξεις σχετικά με συστατικά (REACH)

Ενημερωμένες πληροφορίες σχετικά με τα συστατικά είναι διαθέσιμες στη διεύθυνση: www.kaercher.com/REACH

Υποδείξεις ασφαλείας

- Πριν από την πρώτη θέση της συσκευής σε λειτουργία, διαβάστε οπωσδήποτε τις υποδείξεις ασφαλείας 5.951-949.0.

• Λάβετε υπόψη τους εθνικούς κανονισμούς για συσκευές εκτόξευσης υγρών.
• Λάβετε υπόψη τους εθνικούς κανονισμούς πρόληψης ατυχημάτων. Οι συσκευές εκτόξευσης υγρών πρέπει να ελέγχονται τακτικά. Το αποτέλεσμα της δοκιμής πρέπει να τεκμηριώνεται γραπτώς.
• Μην πραγματοποιείτε μετατροπές στη συσκευή και στα παρελκόμενα.

Σύμβολα επάνω στη συσκευή

Η συσκευή δεν επιτρέπεται να συνδέεται άμεσα στο δημόσιο δίκτυο πόσιμου νερού.

Μη στρέφετε τη ριπή υψηλής πίεσης προς ανθρώπους, ζώα, ενεργοποιημένο ηλεκτρικό εξοπλισμό ή στην ίδια τη συσκευή. Προστατεύστε τη συσκευή από παγετό.

Διατάξεις ασφαλείας

Οι διατάξεις ασφαλείας χρησιμεύουν στην προστασία του χρήστη και δεν επιτρέπεται να τίθενται εκτός ισχύος ή να παρακάμπτεται η λειτουργία τους.

Η βαλβίδα υπερπλήρωσης, ο πρεσοστάτης και η βαλβίδα ασφαλείας έχουν ρυθμιστεί και σφραγιστεί από το εργοστάσιο. Ρυθμίσεις πραγματοποιούνται μόνο από την εξυπηρέτηση πελατών.

Βαλβίδα υπερπλήρωσης με πρεσοστάτη

Μειώνοντας την ποσότητα νερού με τον ρυθμιστή πίεσης και ποσότητας ανοίγει η βαλβίδα υπερπλήρωσης και ένα μέρος του νερού επιστρέφει στην πλευρά αναρρόφησης της αντλίας.

Αφήνοντας τη σκανδάλη στο πιστόλι υψηλής πίεσης ο πρεσοστάτης απενεργοποιεί την αντλία υψηλής πίεσης και η ριτή υψηλής πίεσης σταματά.

Αν τραβηχτεί η σκανδάλη, η αντλία ενεργοποιείται ξανά.

Βαλβίδα ασφαλείας

Η βαλβίδα ασφαλείας ανοίγει σε περίπτωση υπέρβασης της επιτρεπτής υπερτίεσης λειτουργίας και το νερό επιστρέφει στην πλευρά αναρρόφησης της αντλίας.

Στοιχεία χειρισμού

Βλ. σελίδα διαγραμμάτων

① Προστατευτικό τμήμα
② Μπεκ
③ Ρυθμιστής πίεσης και ποσότητας *
④ Σωλήνας ψεκασμού EASY!Lock
⑤ Πιστόλι υψηλής πίεσης EASY!Force
⑥ Μοχλός ασφάλισης

⑦ Σκανδάλη

⑧ Μοχλός απασφάλισης

⑨ Εύκαμπτος σωλήνας υψηλής πίεσης EASY!Lock

⑩Λαβή μεταφοράς

⑪ Στήριγμα σωλήνα ψεκασμού

⑫ Στήριγμα μεταφοράς για καθαριστή δαπέδου*, περιστρεφόμενο μπεκ*

⑬ Αστεροειδής λαβή ράβδου οδήγησης

⑭ Σύνδεση υψηλής πίεσης EASY!Lock

⑮ Παξιμάδι ρακόρ
16 Στόμιο εύκαμπτου σωλήνα
⑰ Σήτα
⑱ Σύνδεση νερού
⑲Διακόπτης συσκευής
20 Στήριγμα καλωδίου, στήριγμα σωλήνα

* δεν ανήκει στον βασικό εξοπλισμό όλων των παραλλαγών της συσκευής

Χρωματική σήμανση

• Τα στοιχεία χειρισμού για τη διεργασία καθαρισμού είναι κίτρινα.
• Τα στοιχεία χειρισμού για τη συντήρηση και το σέρβις είναι ανοιχτό γκρι.

Αφαίρεση από τη συσκευασία

1. Ελέγξτε το περιεχόμενο της συσκευασίας κατά την αφαίρεση από τη συσκευασία.
2. Σε περίπτωση ζημιών από τη μεταφορά ενημερώστε αμέσως τον έμπορο.

Τοποθέτηση πρόσθετων εξαρτημάτων

Υπόδειξη

Το σύστημα EASY!Lock συνδέει εξαρτήματα μέσω γρήγορου σπειρώματος μόνο με μια περιστροφή γρήγορα και σίγουρα.

1. Βάλτε το μπεκ υψηλής πίεσης επάνω στον σωλήνα ψεκασμού.
2. Συναρμολογήστε το παξιμάδι ракόρ και σφίξτε με το χέρι (EASY!Lock).
3. Συνδέστε τον σωλήνα ψεκασμού με το πιστόλι υψηλής πίεσης και σφίξτε με το χέρι (EASY!Lock). Εικόνα Α
4. Τοποθετήστε τη λαβή οδήγησης. Εικόνα Β

Τοποθέτηση εύκαμπτου σωλήνα υψηλής πίεσης

1. Συνδέστε τον εύκαμπτο σωλήνα υψηλής πίεσης με το πιστόλι υψηλής πίεσης στην υποδοχή υψηλής πίεσης της συσκευής και σφίξτε με το χέρι (EASY!Lock).

Θέση σε λειτουργία

Ηλεκτρική σύνδεση

ΔKINDYNOΣ

Κίνδυνος τραυματισμού από ηλεκτροπληξία

Συνδέστε τη συσκευή με ένα βύσμα με το ηλεκτρικό δίκτυο. Απαγορεύεται η μη διακοπτόμενη σύνδεση με το ηλεκτρικό δίκτυο. Το βύσμα χρησιμεύει για την αποσύνδεση από το δίκτυο. Για τιμές σύνδεσης βλ. πινακίδα τύπου ή τεχνικά χαρακτηριστικά.

1. Ξετυλίξτε το καλώδιο δικτύου και αποθέστε το στο δάπεδο.
2. Συνδέστε το βύσμα δικτύου στην πρίζα.

Σύνδεση νερού

Σύνδεση σε αγωγό ύδρευσης

△ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος για την υγεία λόγω επιστροφής ακάθαρτου νερού στο δίκτυο πόσιμου νερού.

Λάβετε υπόψη τους κανονισμούς της εταιρείας ύδρευσης.

Σύμφωνα με τους ισχύοντες κανονισμούς η συσκευή δεν επιτρέπεται να λειτουργεί χωρίς απομονωτή συστήματος στο δίκτυο πόσιμου νερού.

Χρησιμοποιήστε έναν απομονωτή συστήματος της ΚÄRCHER ή εναλλακτικά έναν απομονωτή συστήματος σύμφωνα με το EN 12729 Τύπος ΒΑ. Το νερό που ρέει μέσα από έναν απομονωτή συστήματος θεωρείται μη πόσιμο. Συνδέετε τον απομονωτή συστήματος πάντα στην τροφοδοσία νερού, ποτέ άμεσα στη σύνδεση νερού της συσκευής.

1. Ελέγξτε την τροφοδοσία νερού ως προς την πίεση παροχής, τη θερμοκρασία παροχής και την ποσότητα παροχής. Για τις απαιτήσεις βλ. ενότητα "Τεχνικά χαρακτηριστικά".

2. Συνδέστε τον απομονωτή συστήματος και τη σύνδεση νερού της συσκευής με έναν εύκαμπτο σωλήνα (ελάχιστο μήκος 7,5 m, ελάχιστη διάμετρος 1"). Ο εύκαμπτος σωλήνας παροχής δεν περιλαμβάνεται στον παραδοτέο εξοπλισμό.

3. Ανοίξτε την παροχή νερού.

Αναρρόφηση νερού από δοχείο

1. Βιδώστε τον εύκαμπτο σωλήνα αναρρόφησης (αριθμός παραγγελίας 4.440-207.0) και το φίλτρο (αριθμός παραγγελίας 4.730-012.0) στη σύνδεση νερού.
2. Εξαερώστε τη συσκευή.

Εξαέρωση συσκευής

1. Ξεβιδώστε το μπεκ από τον σωλήνα ψεκασμού.
2. Αφήστε τη συσκευή να λειτουργεί μέχρι το νερό να εξέλθει χωρίς φυσαλίδες.
3. Σε περίπτωση προβλημάτων εξαέρωσης αφήστε τη συσκευή να λειτουργήσει για 10 δευτερόλεπτα και μετά απενεργοποιήστε τη. Επαναλάβετε τη διαδικασία αρκετές φορές.
4. Απενεργοποιήστε τη συσκευή.
5. Βιδώστε ξανά το μπεκ.

Χειρισμός

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού από τη ριπή νερού υψηλής πίεσης

Μη στερεώνετε ποτέ τη σκανδάλη και τον μοχλό ασφάλισης σε ενεργοποιημένη θέση.

Μη χρησιμοποιείτε πιστόλια υψηλής πίεσης αν είναι ενεργοποιημένος ο μοχλός ασφάλισης.

Πριν από όλες τις εργασίες ωθήστε στη συσκευή το εξάρτημα ασφάλισης του πιστολιού υψηλής πίεσης προς τα εμπρός.

Άνοιγμα/κλείσιμο πιστολιού υψηλής πίεσης

1. Άνοιγμα πιστολιού υψηλής πίεσης: Πατήστε τον μοχλό ασφάλισης και τη σκανδάλη.

2. Κλείσιμο πιστολιού υψηλής πίεσης: Αφήστε τον μοχλό ασφάλισης και τη σκανδάλη.

Λειτουργία με υψηλή πίεση

Η συσκευή μπορεί να λειτουργεί σε όρθια ή οριζόντια θέση.

Υπόδειξη

Η συσκευή διαθέτει πρεσοστάτη. Ο κινητήρας τίθεται σε λειτουργία μόνο όταν είναι ανοιχτό το πιστόλι υψηλής πίεσης.

1. Φέρτε τον διακόπτη συσκευής στη θέση "I".

2. Απασφαλίστε το πιστόλι υψηλής πίεσης, σπρώχνοντας τον μοχλό ασφάλισης του πιστολιού υψηλής πίεσης προς τα πίσω.

3. Ανοίξτε το πιστόλι υψηλής πίεσης.

4. Σε συσκευή με ρυθμιστή πίεσης και ποσότητας: Ρυθμίστε την πίεση εργασίας περιστρέφοντας τον ρυθμιστή πίεσης και ποσότητας.

Λειτουργία με απορρυπαντικό

Υπόδειξη

Για τη λειτουργία με απορρυπαντικό απαιτείται ένα Ρυρ κάνης αφρού (προαιρετικός εξοπλισμός).

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος για την υγεία λόγω λανθασμένης χρήσης απορρυπαντικών

Προσέξτε τις υποδείξεις ασφαλείας επάνω στο απορρυπαντικό.

ΠΡΟΣΟΧΗ

Τα ακατάλληλα απορρυπαντικά μπορούν να προκαλέσουν ζημιά στη συσκευή και στο αντικείμενο που καθαρίζεται.

Χρησιμοποιείτε μόνο εγκεκριμένα απορρυπαντικά από την ΚÄRCHER.

Προσέξτε τις παρεχόμενες συστάσεις δοσολογίας και τις υποδείξεις του απορρυπαντικού.

Να χρησιμοποιείτε μικρές ποσότητες απορρυπαντικών για την προστασία του περιβάλλοντος.

Τα απορρυπαντικά Κ Ä RCHER εγγυώνται εργασία χωρίς βλάβες. Ζητήστε συμβουλές ή προμηθευτείτε τον κατάλογό μας ή τα ενημερωτικά μας φυλλάδια για απορρυπαντικά.

Εικόνα Β

①Μπεκ αφρού
② Δοχείο
③ Σετ διαφραγμάτων Ανάμειξη απορρυπαντικού: 3=υψηλή, 2=μέτρια, 1=χαμηλή
④ Εύκαμπτος σωλήνας αναρρόφησης
⑤ Πιστόλι υψηλής πίεσης EASY!Force

1. Ξεβιδώστε το δοχείο.
2. Εισαγάγετε το επιθυμητό διάφραγμα μέσα στον εύκαμπτο σωλήνα αναρρόφησης.
3. Γεμίστε απορρυπαντικό το δοχείο.
4. Βιδώστε το δοχείο στο μπεκ αφρού.
5. Αφαιρέστε το σωλήνα ψεκασμού από το πιστόλι υψηλής πίεσης.
6. Τοποθετήστε το μπεκ αφρού στο πιστόλι υψηλής πίεσης και σφίξτε με το χέρι.
7. Θέστε τη συσκευή καθαρισμού υψηλής πίεσης σε λειτουργία.

Συνιστώμενη μέθοδος καθαρισμού

1. Ψεκάστε λίγο απορρυπαντικό στη στεγνή επιφάνεια και αφήστε να δράσει (να μη στεγνώσει).
2. Ξεπλύνετε τη διαλυμένη βρωμιά με το πιστόλι υψηλής πίεσης.

Πλύση κάνης αφρού

Η κάνη αφρού πρέπει να πλυθεί μετά τη χρήση για να αποφευχθούν οι επικαθίσεις απορρυπαντικού.

1. Ξεβιδώστε το δοχείο.
2. Χύστε το υπόλειμμα απορρυπαντικού στη συσκευασία παράδοσης.
3. Γεμίστε το δοχείο με καθαρό νερό.
4. Βιδώστε το δοχείο στο μπεκ αφρού.
5. Λειτουργήστε το μπεκ αφρού περ. 1 λεπτό για να ξεπλυθούν τα υπολείμματα απορρυπαντικού.
6. Άδειάστε το δοχείο.

Διακοπή λειτουργίας

1. Κλείστε το πιστόλι υψηλής πίεσης. Η συσκευή απενεργοποιείται.
2. Ασφαλίστε το πιστόλι υψηλής πίεσης, προς τούτο ωθήστε το εξάρτημα ασφάλισης προς τα εμπρός.

Υπόδειξη

Κατά την απενεργοποίηση της συσκευής η πίεση νερού μειώνεται κατά περ. 70%. Έτσι μειώνεται η δύναμη ενεργοποίησης του πιστολιού υψηλής πίεσης και αυξάνεται η διάρκεια ζωής της συσκευής.

Συνέχιση λειτουργίας

1. Απασφαλίστε το πιστόλι υψηλής πίεσης, προς τούτο ωθήστε το εξάρτημα ασφάλισης προς τα πίσω.

2. Ανοίξτε το πιστόλι υψηλής πίεσης. Η συσκευή ενεργοποιείται ξανά.

Τερματισμός λειτουργίας

1. Κλείστε την παροχή νερού.
2. Ανοίξτε το πιστόλι υψηλής πίεσης.
3. Γυρίστε τον διακόπτη συσκευής στο "I" και αφήστε τη συσκευή να λειτουργήσει για 5 έως 10 δευτερόλεπτα.
4. Κλείστε το πιστόλι υψηλής πίεσης.
5. Γυρίστε τον διακόπτη συσκευής στο "0/OFF".
6. Να αποσυνδέετε το βύσμα δικτύου μόνο με στεγνά χέρια από την πρίζα.
7. Αφαιρέστε την παροχή νερού.
8. Ανοίξτε το πιστόλι υψηλής πίεσης μέχρι να εκτονωθεί εντελώς η πίεση στη συσκευή.
9. Ασφαλίστε το πιστόλι υψηλής πίεσης, προς τούτο ωθήστε το εξάρτημα ασφάλισης προς τα εμπρός.

Αποθήκευση συσκευής

1. Ακουμπήστε τον σωλήνα ψεκασμού μαζί με το πιστόλι στο ειδικό στήριγμα.
2. Τυλίξτε το ηλεκτρικό καλώδιο γύρω από το στήριγμα καλωδίου/σωλήνα.
3. Τυλίξτε τον ελαστικό σωλήνα υψηλής πίεσης και κρεμάστε τον στο ειδικό στήριγμα καλωδίου/ σωλήνα.

Αντιπαγετική προστασία

ΠΡΟΣΟΧΗ

Ο παγετός καταστρέφει τη συσκευή που δεν έχει αδειάσει εντελώς από νερό.

Φυλάξτε τη συσκευή σε έναν χώρο χωρίς παγετό.

Εάν δεν είναι εφικτό να γίνει αποθήκευση με προστασία από παγετό:

1. Αδειάστε το νερό.
2. Αντλήστε αντιψυκτικό μέσο του εμπορίου μέσω της συσκευής.
3. Αφήστε τη συσκευή να λειτουργήσει έως 1 λεπτό μέχρι η αντλία και οι σωλήνες να αδειάσουν.

Υπόδειξη

Χρησιμοποιήστε αντιψυκτικό μέσο του εμπορίου για αυτοκίνητα με βάση τη γλυκόλη. Προσέξτε τις οδηγίες χειρισμού του κατασκευαστή του αντιψυκτικού μέσου.

Μεταφορά

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού, κίνδυνος ζημιάς

Κατά τη μεταφορά προσέξτε το βάρος της συσκευής.

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιάς

Προστατεύστε τη σκανδάλη του πιστολιού υψηλής πίεσης από ζημιές.

1. Για τη μεταφορά σε μεγάλες αποστάσεις τραβήξτε τη συσκευή από τη λαβή οδήγησης.
2. Για το ανέβασμα σε σκάλες ανασηκώστε τη συσκευή σκαλί-σκαλί.
3. Κατά τη μεταφορά σε οχήματα στερεώστε το μηχάνημα σύμφωνα με τις ισχύουσες οδηγίες ώστε να μην γλιστρήσει και να μην πέσει.

Στήριγμα μεταφοράς για καθαριστή δαπέδου ή περιστρεφόμενο μπεκ

1. Συνδέστε το στόμιο σύνδεσης του καθαριστή δαπέδων ή το περιστρεφόμενο μπεκ στο στήριγμα μεταφοράς στο σωληνωτό πλαίσιο.
2. Βιδώστε το παξιμάδι ракόρ κατά περίπου 1 περιστροφή.

Αποθήκευση

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού, κίνδυνος πρόκλησης ζημιών.

Κατά την αποθήκευση προσέξτε το βάρος της συσκευής.

1. Αποθηκεύετε τη συσκευή μόνο σε εσωτερικούς χώρους.

Φροντίδα και συντήρηση

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού από συσκευή που εκκινείται ακούσια και ηλεκτροπληξία.

Πριν από κάθε εργασία απενεργοποιείτε τη συσκευή και βγάζετε το βύσμα δικτύου.

'Ελεγχος ασφαλείας / συμβόλαιο συντήρησης

Μπορείτε να συμφωνήσετε με τον έμπορό σας έναν τακτικό έλεγχο ασφαλείας ή να συνάψετε ένα συμβόλαιο συντήρησης. Ζητήστε σχετική ενημέρωση.

Πριν από κάθε λειτουργία

1. Ελέγξτε το καλώδιο σύνδεσης για ζημιές, αναθέστε αμέσως την αντικατάσταση ενός καλωδίου που παρουσιάζει ζημιά στην εξουσιοδοτημένη εξυπηρέτηση πελατών ή σε έναν ηλεκτρολόγο.
2. Ελέγξτε τον εύκαμπτο σωλήνα υψηλής πίεσης για ζημιά, αντικαταστήστε αμέσως έναν εύκαμπτο σωλήνα υψηλής πίεσης που παρουσιάζει ζημιά.
3. Ελέγξε τη στεγανότητα της συσκευής. 3 σταγόνες ανά λεπτό επιτρέπονται. Σε περίπτωση πιο έντονης διαρροής απευθυνθείτε στην εξυπηρέτηση πελατών.

Κάθε εβδομάδα

1. Καθαρίστε τη σήτα στη σύνδεση νερού.

Καθαρισμός σήτας στη σύνδεση νερού

1. Ξεβιδώστε το παξιμάδι ρακόρ.
2. Τραβήξτε έξω το στόμιο εύκαμπτου σωλήνα με τη σήτα.

3. Καθαρίστε τη σήτα εξωτερικά και ξεπλύνετέ την. Υπόδειξη: Ευθυγραμμίστε το εξάγωνο του στομίου εύκαμπτου σωλήνα για τη σύνδεση στη συσκευή.

4. Εισαγάγετε το στόμιο εύκαμπτου σωλήνα με τη σήτα.

5. Σφίξτε το ρακόρ.

Κάθε 500 ώρες λειτουργίας, τουλάχιστον κάθε χρόνο

1. Αναθέστε τη συντήρηση της συσκευής στην εξυπηρέτηση πελατών.
2. Αντικαταστήστε το λάδι.

Αντικατάσταση λαδιού

Υπόδειξη

Για την ποσότητα και το είδος λαδιού βλ. ενότητα "Τεχνικά χαρακτηριστικά"

1. Ξεβιδώστε 4 βίδες.
2. Αφαιρέστε το κάλυμμα συσκευής. Εικόνα D
3. Περιστρέψτε τον εύκαμπτο σωλήνα αποστράγγισης λαδιού προς τα κάτω και κρατήστε τον πάνω από ένα δοχείο συλλογής λαδιού.

4. Βγάλτε την τάπα από τον εύκαμπτο σωλήνα αποστράγγισης λαδιού.

5. Αφαιρέστε το καπάκι.

6. Αφαιρέστε το αφρώδες υλικό από το δοχείο λαδιού.

7. Περιμένετε μέχρι να εκρεύσει όλο το λάδι. Εικόνα Ε

8. Εισαγάγετε την τάπα στον εύκαμπτο σωλήνα αποστράγγισης λαδιού.

9. Περιστρέψτε τον εύκαμπτο σωλήνα αποστράγγισης λαδιού προς τα πάνω και ασφαλίστε τον.

10. Γεμίστε τη μετρημένη ποσότητα λαδιού.

11. Τοποθετήστε το αφρώδες υλικό στο δοχείο λαδιού.

12. Τοποθετήστε το καπάκι και πιέστε το σταθερά. Εικόνα Τ

Αντιμετώπιση βλαβών

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού από συσκευή που εκκινείται ακούσια και ηλεκτροπληξία.

Πριν από κάθε εργασία απενεργοποιείτε τη συσκευή και βγάζετε το βύσμα δικτύου.

Αναθέτετε τον έλεγχο και την επισκευή των ηλεκτρικών δομικών εξαρτημάτων μόνο στην εξουσιοδοτημένη εξυπηρέτηση πελατών.

Σε περίπτωση βλαβών που δεν αναφέρονται στο παρόν κεφάλαιο, σε περίπτωση αμφιβολίας και αν δίνεται σαφής υπόδειξη, απευθυνθείτε σε εξουσιοδοτημένη εξυπηρέτηση πελατών.

Η συσκευή δεν μπορεί να τεθεί σε λειτουργία

• Ελέγξτε το καλώδιο σύνδεσης για ζημιές.
• Ελέγξτε την τάση δικτύου.
• Αν η συσκευή έχει υπερθερμανθεί: a Φέρτε τον διακόπτη συσκευής στο "0". b Αφήστε τη συσκευή να κρυώσει για 15 λεπτά. c Φέρτε τον διακόπτη συσκευής στο "1".

- Σε περίπτωση ηλεκτρικής βλάβης απευθυνθείτε στην εξυπηρέτηση πελατών.

Η συσκευή δεν έχει πίεση

• Ελέγξτε το μέγεθος του μπεκ, για το απαιτούμενο μέγεθος βλ. κεφάλαιο "Τεχνικά χαρακτηριστικά".
• Εξαερώστε τη συσκευή, βλ. κεφάλαιο "Εξαέρωση συσκευής".
• Καθαρίστε τη σήτα στη σύνδεση νερού.
• Ελέγξτε την ποσότητα παροχής νερού, για την απαιτούμενη ποσότητα βλ. κεφάλαιο "Τεχνικά χαρακτηριστικά".

- Καθαρίστε το μπεκ.

- Αν χρειάζεται, απευθυνθείτε στην εξυπηρέτηση πελατών.

Διαρροή αντλίας

'Εως 3 σταγόνες διαρροή νερού ανά λεπτό επιτρέπονται.

- Σε περίπτωση πιο έντονης διαρροής αναθέστε τον έλεγχο της συσκευής στην εξυπηρέτηση πελατών.

Η αντλία χτυπάει

• Ελέγξτε τη στεγανότητα του σωλήνα τροφοδοσίας νερού.
• Εξαερώστε τη συσκευή, βλ. κεφάλαιο "Εξαέρωση συσκευής".
• Αν χρειάζεται, απευθυνθείτε στην εξυπηρέτηση πελατών.

Ανάμειξη απορρυπαντικού πολύ χαμηλή

• Συμπληρώστε απορρυπαντικό στο κύπελλο του μπεκ αφρού.
• Εισαγάγετε μεγαλύτερο διάφραγμα μέσα στον εύκαμπτο σωλήνα αναρρόφησης.
• Ελέγξτε τον εύκαμπτο σωλήνα αναρρόφησης και το μπεκ αφρού για επικαθίσεις απορρυπαντικού. Απομακρύνετε τις επικαθίσεις με χλιαρό νερό.

Παρελκόμενα και ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και γνήσια ανταλλακτικά, καθώς αυτά εγγυώνται την ασφαλή και απρόσκοπτη λειτουργία της συσκευής.

Πληροφορίες σχετικά με τα παρελκόμενα και τα ανταλλακτικά θα βρείτε στη διεύθυνση www.kaercher.com.

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης οι οποίοι εκδίδονται από την αρμόδια εταιρεία διανομής μας. Τυχόν βλάβες στη συσκευή σας επιδιορθώνονται από εμάς χωρίς χρέωση εντός της προθεσμίας εγγύησης, εφόσον οφείλονται σε σφάλμα υλικού ή κατασκευής. Σε περίπτωση εγγύησης απευθυνθείτε στον προμηθευτή σας ή το πλησιέστερο εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών, προσκομίζοντας το παραστατικό της αγοράς.

(για διευθύνσεις βλέπε την πίσω σελίδα)

Τεχνικά χαρακτηριστικά

			HD 6/15 M Cage	HD 6/15 M Cage	HD 6/16-4 M Cage	HD 7/12-4 M Cage
Παραλλαγή χώρας
Χώρα EU CH EU GB
Ηλεκτρική σύνδεση
Τάση δικτύου V 230 230 230 230-240
Φάση ~ 1 1		1	1
Συχνότητα		Hz	50	50	50	50
Ισχύς σύνδεσης		kW	3,1	2,3	3,3	3,1
Τύπος προστασίας			IPX5	IPX5	IPX5	IPX5
Ασφάλεια δικτύου (με χρονοκαθυστέρηση)		A	16	10	16	13
Καλώδιο προέκτασης 30 m		mm^2	2,5 2,5 2,5 2,5
Σύνδεση νερού
Πίεση παροχής (μέγ.)		MPa	1	1	1	1
Θερμοκρασία παροχής (μέγ.)		°C	60	60	60	60
Ποσότητα παροχής (ελάχ.)		l/min	13	13	13	13
Ύψος αναρρόφησης (μέγ.)		m	0,5	0,5	0,5	0,5
Στοιχεία ισχύος συσκευής
Μέγεθος του βασικού ακροφυσίου			033	038	034	045
Πίεση λειτουργίας		MPa	15	12	16	12
Υπερπίεση λειτουργίας (μέγ.)		MPa	22,5	18	24	18
Παροχή, νερό		l/min	9,3	9,6	9,9	11,7
Δύναμη οπισθοδρόμησης του πιστολιού υψηλής πίεσης		N	28,6	28,6	30,0	29,5
Διαστάσεις και βάρη
Τυπικό βάρος λειτουργίας		kg	33	33	42	43
Μήκος		mm	460	460	460	460
Πλάτος		mm	420	420	420	420
Ύψος		mm	970	970	970	970
Ποσότητα λαδιού		l	0,25	0,25	0,35	0,35
Είδος λαδιού		Τύπος	15W40	0W40	0W40	0W40
Μετρημένες τιμές κατά EN 60335-2-79

		HD 6/15 M Cage	HD 6/15 M Cage	HD 6/16-4 M Cage	HD 7/12-4 M Cage
Τιμή δονήσεων χεριού-βραχίονα	m/s^2	2,4 2,4 2,8 2,8
Αβεβαιότητα K m/s	^2	0,7 0,7 0,9 0,9
Στάθμη ηχητικής πίεσης	dB(A)	74	74	74	72
Αβεβαιότητα K_pA	d	B	(	A	)
Στάθμη ηχητικής ισχύος L_WA + Αβεβαιότητα K_WA	d	B	(	A	)

		HD 7/14-4 M Cage	HD 7/16-4 M Cage	HD 7/17 M Cage	HD 8/18-4 M Cage
Παραλλαγή χώρας
Χώρα EU EU EU EU
Ηλεκτρική σύνδεση
Τάση δικτύου	V	230	400	400	400
Φάση	~	1	3	3	3
Συχνότητα	Hz	50	50	50	50
Ισχύς σύνδεσης	kW	3,4	4,2	4,2	4,6
Τύπος προστασίας		IPX5	IPX5	IPX5	IPX5
Ασφάλεια δικτύου (με χρονοκαθυστέρηση)	A	16	16	16	16
Καλώδιο προέκτασης 30 m	mm^2	2,5 2,5 2,5 2,5
Σύνδεση νερού
Πίεση παροχής (μέγ.)	MPa	1	1	1	1
Θερμοκρασία παροχής (μέγ.)	°C	60	60	60	60
Ποσότητα παροχής (ελάχ.)	l/min	15	15	15	16
Ύψος αναρρόφησης (μέγ.)	m	0,5	0,5	0,5	0,5
Στοιχεία ισχύος συσκευής
Μέγεθος του βασικού ακροφυσίου		043	042	040	042
Πίεση λειτουργίας	MPa	14	16	17	18
Υπερπίεση λειτουργίας (μέγ.)	MPa	21	24	25,5	27
Παροχή, νερό	l/min	11,5	11,6	11,6	12,5
Δύναμη οπισθοδρόμησης του πιστολιού υψηλής πίεσης	N	32,3	34,5	35,5	41,8
Διαστάσεις και βάρη
Τυπικό βάρος λειτουργίας	kg	42	43	36	45
Μήκος	mm	460	460	460	460
Πλάτος	mm	420	420	420	420
Ύψος	mm	970	970	970	970
Ποσότητα λαδιού	l	0,35	0,35	0,20	0,35
Είδος λαδιού	Τύπος	0W40	SAE 90	SAE 90	SAE 90
Μετρημένες τιμές κατά EN 60335-2-79
Τιμή δονήσεων χεριού-βραχίονα	m/s^2	2,7 2,4 3,0 2,3
Αβεβαιότητα K m/s	2	0,8 0,7 0,8 0,7
Στάθμη ηχητικής πίεσης	dB(A)	68	70	79	75
Αβεβαιότητα K_pA	d	B	(	A	)
Στάθμη ηχητικής ισχύος L_WA + Αβεβαιότητα K_WA	d	B	(	A	) 8

Με την επιφύλαξη τεχνικών αλλαγών.

Δήλωση συμμόρφωσης ΕΕ

Με το παρόν δηλώνουμε ότι η παρακάτω μηχανή λόγω του σχεδιασμού και του τύπου κατασκευής της καθώς

kai στην έκδοση την οποία έχουμε διαθέσει στην αγορά πληροί τις σχετικές βασικές απαιτήσεις για την ασφάλεια και την υγεία των Οδηγιών ΕΕ. Σε περίπτωση τροποποίησης της μηχανής που δεν έχει συμφωνηθεί με εμάς, αυτή η δήλωση ακυρώνεται.

Προϊόν: Συσκευή καθαρισμού υψηλής πίεσης

Τύπος: 1.150-xxx

Τύπος: 1.151-xxx

Τύπος: 1.524-xxx

Σχετικές Οδηγίες ΕΕ

2000/14/EK

2006/42/EK (+2009/127/EK)

2011/65/EE

2014/30/EE

2009/125/EK

Κανονισμός(οί) σε εφαρμογή

(EE) 2009/1781

Εφαρμοζόμενα εναρμονισμένα πρότυπα

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2014

HD 6/15, HD 6/16, HD 7/16, HD 7/17, HD 8/18

EN 61000-3-3: 2013

HD 7/14

EN 61000-3-11: 2000

Εφαρμοζόμενη διαδικασία αξιολόγησης συμμόρφωσης

2000/14/ΕΚ: Παράρτημα V

Στάθμη ηχητικής ισχύος dB(A)

HD 6/15 M

Μετρημένη: 87

Εγγυημένη: 90

HD 6/16-4 M

Μετρημένη: 87

Εγγυημένη: 89

HD 7/12 M Cage

Μετρημένη: 85

Εγγυημένη: 88

HD 7/17 M

Μετρημένη: 92

Εγγυημένη: 95

HD 7/14-4 M

Μετρημένη: 81

Εγγυημένη: 84

HD 7/16-4 M

Μετρημένη: 83

Εγγυημένη: 86

HD 8/18-4 M

Μετρημένη: 88

Εγγυημένη: 91

Οι υπογράφοντες ενεργούν κατ' εντολή και με εξουσιοδότηση από το διοικητικό συμβούλιο.

Υπεύθυνος τεχνικού φακέλου:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
