Τύπος προϊόντος	Καταψύκτης
Μάρκα	Profilo
Μοντέλο	DF1029WEVV
Ενεργειακή κλάση	A+
Καθαρή χωρητικότητα	200 L
Διαστάσεις (Υ x Π x Β)	143 x 56 x 62 cm
Καθαρό βάρος	55 kg
Τροφοδοσία ρεύματος	220-240 V ~ 50 Hz
Λειτουργία ταχείας κατάψυξης	Ναι
Παραγωγή πάγου	Ναι, ενσωματωμένη παγοθήκη
Εσωτερικός φωτισμός	LED, αντικαθίσταται από επαγγελματία
Αναστρεψιμότητα πόρτας	Ναι, δυνατόν με κατάλληλα εργαλεία
Αντικαταστάσιμη τσιμούχα πόρτας	Ναι, η διαδικασία περιγράφεται στο εγχειρίδιο
Διαθέσιμα ανταλλακτικά	Τσιμούχα, λαβή, μεντεσέδες, ράφια, δοχεία, φωτισμός LED
Επίπεδο θορύβου	42 dB
Ετήσια κατανάλωση ενέργειας	280 kWh
Θερμοκρασία λειτουργίας	-18 °C έως -24 °C
Απόψυξη	Χειροκίνητη (όχι αυτόματη)
Συντήρηση και καθαρισμός	Καθαρίζετε με ένα μαλακό πανί και σαπουνόνερο· αποφύγετε τα λειαντικά καθαριστικά
Οδηγίες ασφαλείας	Συμβουλευτείτε το εγχειρίδιο πριν από οποιαδήποτε επισκευή· αποσυνδέστε τη συσκευή πριν από επέμβαση

Συχνές ερωτήσεις - DF1029WEVV Profilo

Πώς ρυθμίζω τη θερμοκρασία του καταψύκτη μου Profilo DF1029WEVV;

Ο θερμοστάτης βρίσκεται συνήθως στο εσωτερικό ή στην πρόσοψη. Γυρίστε το κουμπί σε μια μεσαία θέση (π.χ. 3) για θερμοκρασία περίπου -18 °C. Αφήστε το να σταθεροποιηθεί για 24 ώρες πριν ρυθμίσετε.

Τι να κάνω αν ο καταψύκτης μου δεν ψύχει πλέον;

Ελέγξτε πρώτα την τροφοδοσία ρεύματος και την ασφάλεια. Βεβαιωθείτε ότι η πόρτα είναι καλά κλειστή και ότι η τσιμούχα δεν έχει υποστεί ζημιά. Εάν το πρόβλημα επιμένει, αποσυνδέστε τη συσκευή και επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών.

Πώς να αποψύξετε τον καταψύκτη;

Θέστε τη συσκευή εκτός τάσης, αφαιρέστε τα τρόφιμα και αφήστε την πόρτα ανοιχτή. Τοποθετήστε πετσέτες για να απορροφήσουν το νερό τήξης. Μη χρησιμοποιείτε ποτέ αιχμηρά αντικείμενα για να ξύσετε τον πάγο.

Μπορώ να αντιστρέψω τη φορά ανοίγματος της πόρτας;

Ναι, είναι δυνατό. Το εγχειρίδιο παρέχει τα βήματα για να αποσυναρμολογήσετε τη λαβή, τους μεντεσέδες και να επανατοποθετήσετε την πόρτα. Θα χρειαστείτε ένα κατσαβίδι Torx TX20 και ένα επίπεδο κατσαβίδι.

Πού μπορώ να βρω τον κωδικό των ανταλλακτικών;

Οι κωδικοί αναφέρονται στο εγχειρίδιο, για παράδειγμα [00342013] για το προστατευτικό ύφασμα. Επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών με το μοντέλο σας DF1029WEVV.

Πώς να αντικαταστήσω την τσιμούχα της πόρτας;

Ανοίξτε την πόρτα, βγάλτε την παλιά τσιμούχα από την αυλάκωση τραβώντας τις γωνίες. Ζεστάνετε τη νέα τσιμούχα με πιστολάκι μαλλιών για να μαλακώσει, στη συνέχεια τοποθετήστε την στην αυλάκωση ξεκινώντας από τις γωνίες.

Γιατί δεν λειτουργεί πλέον ο φωτισμός LED;

Ο φωτισμός LED είναι σχεδιασμένος να είναι χωρίς συντήρηση και μπορεί να αντικατασταθεί μόνο από εξουσιοδοτημένο τεχνικό. Αποσυνδέστε τη συσκευή και επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών.

Ποια είναι η μέγιστη ικανότητα κατάψυξης;

Ικανότητα κατάψυξης: περίπου 12 κιλά σε 24 ώρες (κατηγορία 4 αστέρων). Μην υπερβαίνετε το μέγιστο φορτίο που αναγράφεται στην εσωτερική ετικέτα.

Πώς να καθαρίσω το εσωτερικό του καταψύκτη;

Αποσυνδέστε τη συσκευή και αφαιρέστε τα τρόφιμα. Καθαρίστε με ένα μαλακό πανί εμποτισμένο σε ζεστό σαπουνόνερο. Ξεπλύνετε και στεγνώστε καλά. Μη χρησιμοποιείτε ποτέ λειαντικά προϊόντα.

Τι να κάνω σε περίπτωση παρατεταμένης διακοπής ρεύματος;

Κρατήστε την πόρτα κλειστή για να διατηρήσετε το κρύο. Ένας γεμάτος καταψύκτης μπορεί να κρατήσει τα τρόφιμα κατεψυγμένα για περίπου 24 ώρες. Μην επανακαταψύχετε τα αποψυγμένα τρόφιμα χωρίς να τα μαγειρέψετε πρώτα.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DF1029WEVV Profilo

Υποδείξεις επισκευής - Καταψύκτης

i Σχετικά με αυτό το έγγραφο.... 229

1.1 Σημαντικές πληροφορίες 229

1.1.1 Σκοπός 229

1.2 Επεξήγηση συμβόλων 229

1.2.1 Επίπεδα κινδύνου 229

1.2.2 Σύμβολα κινδύνου.... 229

1.2.3 Δομή των προειδοποιήσεων 230

1.2.4 Γενικά σύμβολα 230

Ασφάλεια.... 231

2.1 Γενικές οδηγίες ασφαλείας 231

2.1.1 Όλες οι οικιακές συσκευές 231

Εργαλεία και βοηθήματα.... 232

Επισκευή...... 233

4.1 Αντικατάσταση στεγανοποιητικού πόρτας 233

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας.... 233

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας 233

4.2 Αντικατάσταση λαβής πόρτας.... 236

4.2.1 Αφαίρεση λαβής πόρτας 236

4.2.2 Τοποθέτηση λαβής πόρτας 236

4.3 Αντικατάσταση λαβής easy open (ευκολία ανοίγματος) 237

4.3.1 Αφαίρεση λαβής easy open 237

4.3.2 Τοποθέτηση λαβής easy open 237

4.4 Αντικατάσταση επάνω μεντεσέ πόρτας 239

4.4.1 Αφαίρεση μεντεσέ πόρτας 239

4.4.2 Τοποθέτηση μεντεσέ πόρτας 241

4.5 Αντικατάσταση επάνω μεντεσέ πόρτας (πόρτα με οθόνη) 242

4.5.1 Αφαίρεση μεντεσέ πόρτας 243

4.5.2 Τοποθέτηση μεντεσέ πόρτας 244

4.6 Αντικατάσταση κάτω μεντεσέ πόρτας.... 245

4.6.1 Αντικατάσταση κάτω μεντεσέ πόρτας 245

4.6.2 Τοποθέτηση κάτω μεντεσέ πόρτας.... 245

4.7 Αντικατάσταση ραφιού 246

4.7.1 Αφαίρεση ραφιού 246

4.7.2 Τοποθέτηση ραφιού 246

4.8 Αντικατάσταση συρταριού κατεψυγμένων τροφίμων.... 247

4.8.1 Αφαίρεση συρταριού κατεψυγμένων τροφίμων.... 247

4.8.2 Τοποθέτηση συρταριού κατεψυγμένων τροφίμων.... 247

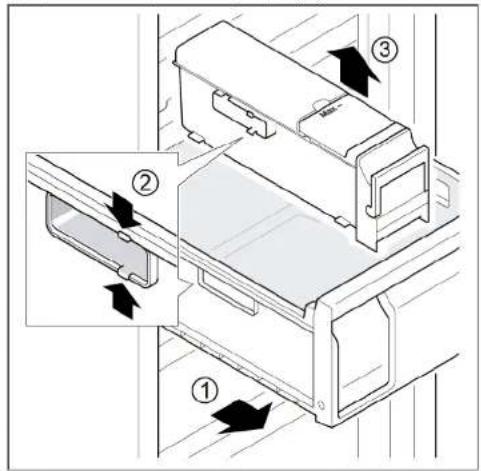

4.9 Αντικατάσταση παρασκευαστή πάγου 248

4.9.1 Αφαίρεση παρασκευαστή πάγου 248

4.9.2 Τοποθέτηση παρασκευαστή πάγου 248

4.10 Αντικατάσταση επάνω φωτός LED.... 249

4.10.1 Αφαίρεση φωτός LED 249

4.10.2 Τοποθέτηση επάνω φωτισμού LED 250

i Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021).

Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων προειδοποιήσεων και κινδύνων.

Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου.

Επίπεδο προειδοποιησης Σημασία
⚠️ KINDYNOΣ	Η μη τήρηση του προειδοποιητικού μηνύματος θα οδηγήσει σε θάνατο ή σε οσβαρούς τραυματισμούς.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε θάνατο ή σε οσβαρούς τραυματισμούς.
⚠️ ΠΡΟΣΟΧΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε μικρούς τραυματισμούς.
ΠΡΟΣΟΧΗ!	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε υλικές ζημιές της ιδιοκτησίας.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο:

	Σύμβολο κινδύνου Σημασία
		Γενικό προειδοποιητικό μήνυμα
		Κίνδυνος από ηλεκτρική τάση
		Κίνδυνος έκρηξης
		Κίνδυνος κοψίματος

i Σχετικά με αυτό το έγγραφο

Σύμβολο κινδύνου Σημασία
		Κίνδυνος σύνθλιψης
		Κίνδυνος από καυτές επιφάνειες
		Κίνδυνος από ισχυρό μαγνητικό πεδίο
		Κίνδυνος από μη ιονίζουσα ακτινοβολία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο:

Γεν. σύμβολο Σημασία
[Κ552]		Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών)
[σοσε]		Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου)
[σοσε]		Ταυτοποίηση συνδέσμου ή εκπαιδευτικού βίντεο
[σωτε]		Ταυτοποίηση απαραίτητων εργαλείων
[σωτε]		Ταυτοποίηση απαραίτητων προϋποθέσεων
[σωτε]		Ταυτοποίηση μιας συνθήκης (αν ..., κατόπιν ...)
[σωτε]		Ταυτοποίηση αποτελέσματος
[Εναρξη] Ταυτοποίηση ενός πλήκτρου ή κουμπιού
[00123456] Ταυτοποίηση ενός κωδικού		ανταλλακτικού
Κατάσταση Ταυτοποίηση εμφανιζόμενου κειμένου/ παραθύρου (στην οθόνη της συσκευής)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

■ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία!
■ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον60 δευτερόλεπτα πριν από την έναρξη των εργασιών.
■ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από κοφτερές άκρες!

■ Φοράτε προστατευτικά γάντια.

Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις από βαριά και κινούμενα μέρη

■ Форάτε προστατευτικά υποδήματα.
■ Ασφαλίστε τα βαριά μέρη από πτώση.
■ Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια/τη λειτουργία της συσκευής!

■ Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

■ Μην αγγίζετε τις μονάδες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

Εργαλεία και βοηθήματα

Ονομασία Λεπτομέριες Εικόνες
Πανάκι προστασίας[00342013]	60 cm x 50 cm
Κατσαβίδι PhillipsPH2
Μύτη Torx TX20[00340865]	6,3 mm (1/4")
Πλακέ κατσαβίδι Λεπίδα 2,4 mm x 0,4 mm x60 mm, στο κιτ [00341820]

Επισκευή

4.1 Αντικατάσταση στεγανοποιητικού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας

1. Απελευθερώστε το στεγανοποιητικό πόρτας από την εγκοπή στη δεξιά και αριστερή γωνία.

1. Τραβήξτε το στεγανοποιητικό πόρτας έξω από την εγκοπή.

Το στεγανοποιητικό της πόρτας έχει αφαιρεθεί.

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας

	To páxos tou vécou steyavopontikóu pórtas μπορεί va atoklívei elaφώς antó to páxos tou palaiou steyavopontikóu pórtas. Autó dev θα επηρεάσει τη συμπεριφορά κλεισίματος και τη μακροπρόθεσμη λειουργία.
	Εάν η συσκεύή σας έχεις προσαρμοζόμενους μεντεσέδες ή προσαρτήματα μεντεσέ, μπορεί va βελτιστοποίησετε τη συμπεριφορά κλεισίματος αργότερα.
	Οι μικρές απές πλευρικά στο steyavopontikó tncs pórtas είναι λειουργικές (απαραίτητες για τον αερισμό). Dev είναι κατασκευαστικά ελαττώματα.

Επισκευή

1. Ελέγζτε την εγκοπή για το στεγανοποιητικό για ζημιές.

1. if Εάν η εγκοπή για στεγανοποιητικό είναι κατεστραμμένη.
2. Επικοινωνήστε με την εξυπηρέτηση πελατών.

3.

Η ελαφριά παραμόρφωση του στεγανοποιητικού της πόρτας είναι φυσιολογική και δεν επηρεάζει τη λειτουργία της. Συνιστάται να ισιώνετε το στεγανοποιητικό της πόρτας πριν την τοποθετήσετε στη συσκευή.

Θερμάνετε το στεγανοποιητικό της πόρτας με πιστολάκι ή ζεστό νερό και αλλάξτε το σχήμα του με το χέρι.

1. Πιέστε τις γωνίες του στεγανοποιητικού επάνω και κάτω στην εγκοπή.

1. Πιέστε ολόκληρο το στεγανοποιητικό βήμα βήμα στο εσωτερικό της εγκοπής.

Το στεγανοποιητικό της πόρτας τοποθετήθηκε.

Επισκευή

4.2 Αντικατάσταση λαβής πόρτας

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Плакé катσαβίδι Λεπίδα 10 mm x 1,6 mm x 200 mm

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.

4.2.1 Αφαίρεση λαβής πόρτας

1. Αφαιρέστε τα δύο πώματα βίδας (1).
2. Ξεβιδώστε δύο βίδες (2).
3. Αφαιρέστε τη λαβή της πόρτας (3).

Η λαβή της πόρτας έχει αφαιρεθεί.

4.2.2 Τοποθέτηση λαβής πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.3 Αντικατάσταση λαβής easy open (ευκολία ανοίγματος)

Ειδικά βοηθητικά μέσα:

Κατσαβίδι Phillips PH2

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.

4.3.1 Αφαίρεση λαβής easy open

1. Αφαιρέστε το κάλυμμα της λαβής easy open (1).

2. Ξεβιδώστε δύο βίδες (2).

Η λαβή easy open έχει αφαιρεθεί.

4.3.2 Τοποθέτηση λαβής easy open

Ο μηχανισμός λαβής easy open πρέπει να έχει ρυθμιστεί σωστά πριν από την εγκατάσταση. Η σωστή τοποθέτηση της ωστήριας ράβδου (1), των οδοντωτών τημάτων (2) και (3), του ελατηρίου (4) και του τερματικού στοπ (5) για την τοποθέτηση στην αριστερή πλευρά της πόρτας εμφανίζεται στην εικόνα.

i

Η τοποθέτηση των επιμέρους στοιχείων της λαβής easy open για την τοποθέτηση στη δεξιά πλευρά της πόρτας περιγράφεται στο έγγραφο "Οδηγίες συναρμολόγησης".

Επισκευή

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.4 Αντικατάσταση επάνω μεντεσέ πόρτας

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βαριές, ογκώδεις συσκευές!

Τραυματισμοί μέσης και μυών

Η διαδικασία αφαίρεσης της πόρτας της συσκευής πρέπτει να εκτελείται μόνο από εκπαιδευμένους ειδικούς.
Η μετακίνηση της συσκευής πρέπει να εκτελείται από δύο άτομα.
Χρησιμοποιείτε μόνο κατάλληλα εργαλεία και εξοπλισμό.

ΠΡΟΣΟΧΗ

Αιχμηρές ακμές!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ολίσθηση κεκλιμένων συσκευών!

Κατάγματα οστών/τραυματισμοί σύνθλιψης

▶ Ασφαλίστε τις συσκευές από ολίσθηση.

ΠΡΟΣΟΧΗ

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών!

Τραυματισμός εξαιτίας πτώσης τμημάτων.

▶ Ασφαλίστε τα εξαρτήματα από πτώση.

ΠΡΟΣΟΧΗ!

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών!

Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο.

▶ Ασφαλίστε τα εξαρτήματα από πτώση.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.

√ Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής.

4.4.1 Αφαίρεση μεντεσέ πόρτας

Επισκευή

1. Τοποθετήστε τη συσκευή στην πίσω πλευρά.

1. 1. Пiéστε το επάνω κάλυμμα μεντεσέ και στις δύο πλευρές (1).
2. Μετακινήστε και αφαιρέστε το κάλυμμα επάνω μεντεσέ (2).
3. Αφαιρέστε το κάλυμμα επάνω μεντεσέ (3).

1. 1. Ξεβιδώστε δύο βίδες (1).

2. Αφαιρέστε τον επάνω μεντεσέ (2).

Ο επάνω μεντεσές έχει αφαιρεθεί.

4.4.2 Τοποθέτηση μεντεσέ πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

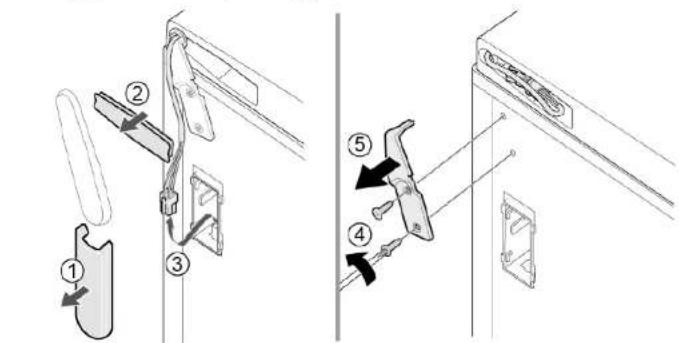

4.5 Αντικατάσταση επάνω μεντεσέ πόρτας (πόρτα με οθόνη)

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βαριές, ογκώδεις συσκευές!

Τραυματισμοί μέσης και μυών

Η διαδικασία αφαίρεσης της πόρτας της συσκευής πρέπτει να εκτελείται μόνο από εκπαιδευμένους ειδικούς.
Η μετακίνηση της συσκευής πρέπει να εκτελείται από δύο άτομα.
Χρησιμοποιείτε μόνο κατάλληλα εργαλεία και εξοπλισμό.

ΠΡΟΣΟΧΗ

Αιχμηρές ακμές!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ολίσθηση κεκλιμένων συσκευών!

Κατάγματα οστών/τραυματισμοί σύνθλιψης

▶ Ασφαλίστε τις συσκευές από ολίσθηση.

ΠΡΟΣΟΧΗ

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών!

Τραυματισμός εξαιτίας πτώσης τμημάτων.

Ασφαλίστε τα εξαρτήματα από πτώση.

ΠΡΟΣΟΧΗ!

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών!

Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο.

▶ Ασφαλίστε τα εξαρτήματα από πτώση.

KINDYNOΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερώνι Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής

▶ Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους.
Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

KINDYNOΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία

Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
√ Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής.

Επισκευή

4.5.1 Αφαίρεση μεντεσέ πόρτας

1. Τοποθετήστε τη συσκευή στην πίσω πλευρά.

1. 1. Πιέστε το επάνω κάλυμμα μεντεσέ και στις δύο πλευρές (1).

2. Μετακινήστε και αφαιρέστε το κάλυμμα επάνω μεντεσέ (2).

3. Αφαιρέστε το κάλυμμα επάνω μεντεσέ (3).

1. 1. Αφαιρέστε το κάλυμμα του κουτιού καλωδίων (1).

2. Αφαιρέστε την προστασία καλωδίων (2).

3. Αποσυνδέστε την ηλεκτρική σύνδεση (3).
4. Ξεβιδώστε δύο βίδες (4).
5. Αφαιρέστε τον επάνω μεντεσέ (5).

Ο επάνω μεντεσές έχει αφαιρεθεί.

4.5.2 Τοποθέτηση μεντεσέ πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.6 Αντικατάσταση κάτω μεντεσέ πόρτας

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής.
Η συσκευή είναι τοποθετημένη στην πίσω πλευρά.
Ο επάνω μεντεσές έχει αφαιρεθεί.→242

4.6.1 Αντικατάσταση κάτω μεντεσέ πόρτας

1. Αφαιρέστε την πόρτα.

1. 1. Ξεβιδώστε τη βίδα (1).

2. Γυρίστε τον κάτω μεντεσέ προς τα έξω (2).

3. Αφαιρέστε τον κάτω μεντεσέ (3).

Ο κάτω μεντεσές έχει αφαιρεθεί.

4.6.2 Τοποθέτηση κάτω μεντεσέ πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.7 Αντικατάσταση ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.7.1 Αφαίρεση ραφιού

▶ Τραβήξτε το ράφι προς τα έξω.

4.7.2 Τοποθέτηση ραφιού

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.8 Αντικατάσταση συρταριού κατεψυγμένων τροφίμων

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.8.1 Αφαίρεση συρταριού κατεψυγμένων τροφίμων

1. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι κατεψυγμένων τροφίμων (1).
2. Αφαιρέστε το συρτάρι κατεψυγμένων τροφίμων (2).

To συρτάρι κατεψυγμένων τροφίμων έχει αφαιρεθεί.

4.8.2 Τοποθέτηση συρταριού κατεψυγμένων τροφίμων

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.9 Αντικατάσταση παρασκευαστή πάγου

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.9.1 Αφαίρεση παρασκευαστή πάγου

1. Τραβήξτε προς τα έξω ολόκληρο το ράφι του συρταριού κατεψυγμένων τροφίμων με παρασκευαστή πάγου (1).
2. Απελευθερώστε τα άγκιστρα (2).
3. Αφαιρέστε τον παρασκευαστή πάγου (3).

Ο παρασκευαστής πάγου αφαιρέθηκε.

4.9.2 Τοποθέτηση παρασκευαστή πάγου

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.10 Αντικατάσταση επάνω φωτός LED

Ειδικά βοηθητικά μέσα:

Плакé καταβίδι Λεπίδα 2,4 mm x 0,4 mm x 60 mm, στο κιτ [00341820]

Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής ► Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκταιδευμένους ηλεκτρολόγους. ► Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης κώρας.

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία ► Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

Αιχμηρές ακμές! Τραυματισμοί από κοπή ► Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.
Αφαιρούνται τα επάνω εσωτερικά εξαρτήματα.

4.10.1 Αφαίρεση φωτός LED

1. Μετακινήστε το φως LED στην αριστερή πλευρά.

Η πλεκτρική σύνδεση φωτισμού LED είναι αποσυνδεδεμένη.

1. Απελευθερώστε τα άγκιστρα φωτισμού LED.

1. Αφαιρέστε το φως LED, μετακινώντας το προς τα εμπρός.

Το φως LED αφαιρέθηκε.

4.10.2 Τοποθέτηση επάνω φωτισμού LED

▶ Εγκαταστήστε με την αντίθετη σειρά.
