Produkta veids	Saldētājs
Zīmols	Profilo
Modelis	DF1029WEVV
Enerģijas klase	A+
Neto ietilpība	200 L
Izmēri (H x L x P)	143 x 56 x 62 cm
Neto svars	55 kg
Elektriskā barošana	220-240 V ~ 50 Hz
Ātrās sasaldēšanas funkcija	Jā
Ledus ražošana	Jā, iebūvēta ledus paplāte
Iekšējais apgaismojums	LED, profesionālis var nomainīt
Durvju reversibilitāte	Jā, iespējams ar atbilstošiem instrumentiem
Nomaināms durvju blīvējums	Jā, procedūra aprakstīta lietošanas instrukcijā
Pieejamas rezerves daļas	Blīvējums, rokturis, eņģes, plaukti, atvilktnes, LED apgaismojums
Trokšņa līmenis	42 dB
Gada enerģijas patēriņš	280 kWh
Darba temperatūra	-18 °C līdz -24 °C
Atkausēšana	Manuāla (ne automātiska)
Apkope un tīrīšana	Tīrīt ar mīkstu drānu un ziepjūdeni; izvairīties no abrazīviem tīrīšanas līdzekļiem
Drošības norādījumi	Pirms jebkāda remonta izlasiet lietošanas instrukciju; pirms iejaukšanās atvienojiet ierīci

Bieži uzdotie jautājumi - DF1029WEVV Profilo

Kā noregulēt mana Profilo DF1029WEVV saldētāja temperatūru?

Termostats parasti atrodas iekšpusē vai uz priekšpuses. Pagrieziet pogu uz vidējo pozīciju (piem., 3), lai temperatūra būtu aptuveni -18 °C. Pirms regulēšanas ļaujiet stabilizēties 24 stundas.

Ko darīt, ja mans saldētājs vairs nedzesē?

Vispirms pārbaudiet elektrisko barošanu un drošinātāju. Pārliecinieties, ka durvis ir cieši aizvērtas un blīvējums nav bojāts. Ja problēma turpinās, atvienojiet ierīci un sazinieties ar klientu apkalpošanas dienestu.

Kā atkausēt saldētāju?

Izslēdziet ierīci, izņemiet pārtiku un atstājiet durvis atvērtas. Novietojiet dvieļus, lai uzsūktu kušanas ūdeni. Nekad neizmantojiet asus priekšmetus, lai nokasītu ledu.

Vai es varu mainīt durvju atvēršanas virzienu?

Jā, tas ir iespējams. Lietošanas instrukcijā ir norādītas darbības roktura, eņģu noņemšanai un durvju pārvietošanai. Jums būs nepieciešams Torx TX20 skrūvgriezis un plakanais skrūvgriezis.

Kur atrast rezerves daļu atsauces?

Atsauces ir norādītas lietošanas instrukcijā, piemēram, [00342013] aizsargaudumam. Sazinieties ar klientu apkalpošanas dienestu ar savu modeli DF1029WEVV.

Kā nomainīt durvju blīvējumu?

Atveriet durvis, izvelciet veco blīvējumu no rievas, velkot stūrus. Sildiet jauno blīvējumu ar matu žāvētāju, lai to mīkstinātu, pēc tam ievietojiet to rievā, sākot no stūriem.

Kāpēc LED apgaismojums vairs nedarbojas?

LED apgaismojums ir paredzēts bez apkopes, un to var nomainīt tikai pilnvarots tehniķis. Atvienojiet ierīci un sazinieties ar klientu apkalpošanas dienestu.

Kāda ir maksimālā sasaldēšanas ietilpība?

Sasaldēšanas ietilpība: aptuveni 12 kg 24 stundās (4 zvaigžņu klase). Nepārsniedziet maksimālo slodzi, kas norādīta uz iekšējās etiķetes.

Kā tīrīt saldētāja iekšpusi?

Atvienojiet ierīci un izņemiet pārtiku. Tīriet ar mīkstu drānu, kas samitrināta ar siltu ziepjūdeni. Noskalojiet un rūpīgi nosusiniet. Nekad neizmantojiet abrazīvus tīrīšanas līdzekļus.

Ko darīt ilgstoša strāvas padeves pārtraukuma gadījumā?

Turiet durvis aizvērtas, lai saglabātu aukstumu. Pilns saldētājs var uzturēt pārtiku sasaldētu apmēram 24 stundas. Atkausētu pārtiku bez iepriekšējas termiskās apstrādes atkārtoti nesasaldējiet.

LIETOŠANAS INSTRUKCIJA DF1029WEVV Profilo

Informācija par remontu - Saldētava

i Par šo dokumentu.... 298

1.1 Būtiska informācija 298

1.1.1 Mērkis 298

1.2 Simbolu skaidrojums.... 298

1.2.1 Bīstamības līmeni 298

1.2.2 Bīstamības simboli 298

1.2.3 Brīdinājumu struktūra 299

1.2.4 Vispārīgie simboli.... 299

Drošība....300

2.1 Vispārējie drošības norādījumi 300

2.1.1 Visām mājsaimniecības ierīcēm.... 300

Piederumi un palīglīdzekli.... 301

Remonts 302

4.1 Durvju blīvslēga nomaina.... 302

4.1.1 Durvju blīvslēga nonemšana.... 302

4.1.2 Durvju blīvslēga uzstādīšana 302

4.2 Durvju roktura nomaiņa.... 305

4.2.1 Durvju roktura nonemšana 305

4.2.2 Durvju roktura uzstādīšana 305

4.3 Easy opening handle (ērtās atvēršanas roktura) nomaiņa 306

4.3.1 Easy opening handle (ērtās atvēršanas roktura) nonemšana 306

4.3.2 Easy opening handle (ērtās atvēršanas roktura) uzstādīšana ...... 306

4.4 Durvju augšējās viras nomaina.... 307

4.4.1 Durvju viras nonemšana.... 307

4.4.2 Durvju viras uzstādīšana 309

4.5 Durvju augšējās viras nomaiņa (durvis ar displeju) 310

4.5.1 Durvju viras nonemšana.... 311

4.5.2 Durvju viras uzstādīšana 312

4.6 Durvju apakšējās viras nomaiņa 313

4.6.1 Durvju apakšējās viras nomaiņa.... 313

4.6.2 Durvju apakšējās viras uzstādīšana 313

4.7 Plaukta nomaina.... 314

4.7.2 Plaukta uzstādīšana.... 314

4.8 Saldētās pārtikas tvertnes nomaina.... 315

4.8.1 Saldētās pārtikas tvertnes izņemšana.... 315

4.8.2 Saldētās pārtikas tvertnes uzstādīšana.... 315

4.9 Ledus tvertnes nomaina 316

4.9.1 Ledus tvertnes iznemšana 316

4.9.2 Ledus tvertnes uzstādīsana.... 316

4.10 Augšējā LED gaismekļa nomaiņa.... 317

4.10.1 LED gaismekla nonemšana.... 317

4.10.2 Augšējā LED gaismekļa uzstādīšana.... 318

Par šo dokumentu

1.1 Būtiska informācija

1.1.1 Mērkis

Šie labošanas ieteikumi ir paredzēti patērētājam, patstāvīgi labojot ierīces, saskaņā ar piemērojamo Ekodizaina regulu (sākot no 03.2021.).

Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdināju-mi un riski.

Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteikumi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi.

Bridinājuma līmenis Nozīme
⚠ BĪSTAMI	Bridinājuma paziņojuma neievērošanas rezultātā iestāsies nāve vai radīsies smagas traumas.
⚠ BRĪDINĀJUMS	Bridinājuma paziņojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.
⚠ ESIET PIESARDZĪGI	Bridinājuma paziņojuma neievērošanas rezultātā var rasties nelielas traumas.
UZMANĪBU!	Bridinājuma paziņojuma neievērošanas rezultātā var rasties kaitējums īpašumam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bīstamības simbols Nozīme
		Vispārējs brīdinājuma paziņojums
		Elektriskā sprieguma radīts ap-draudējums
		Sprādzienbīstamības risks
		Griezumu bīstamība
		Saspiešanas bīstamība

i Par šo dokumentu

Bīstamības simbols Nozīme
		Karstu virsmu radīta bīstamība
		Spēcīgu magnētisko lauku radīta bīstamība
		Nejonizējoša starojuma radīta bīstamība

Tabula 2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standar-tizēta struktūra.

BİSTAMI

Bīstamības veids un avots!

lespējamās sekas, kas rodas, neievērojot bīstamības paziņojumu / brīdinājumu.

Bīstamības novēršanas pasākumi un aizliegumi.

Nākamajā piemērā ir parādīts brīdinājums, kas apzimē elektrotrieciena risku, ko rada spriegumaktīvas detalas. Ir norādīts bīstamības novēršanas pasākums.

BİSTAMI

Elektrotrieciena risks, ko rada spriegumaktivas detalas!

Nāvējošs elektotrieciens

- Atvienojet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. simbols Nozīme
	Īpašu ieteikumu apzīmējums (teksts un/ val grafika)
	Vienkāršu ieteikumu apzīmējums (tikai teksts)

Visp. simbols Nozīme
	Video pamācības saites apzīmējums
	Nepieciešamo rīku apzīmējums
	Nepieciešamo priekšnosacījumu apzīmējums
	Nosacījuma apzīmējums (ja ..., tad ...)
	Rezultāta apzīmējums
[Sākt] Taustiņa vai pogas apzīmējums
[00123456] Materiāla numura apzīmējums
Statuss Attēlotā teksta / loga apzīmējums	(iekārtas displejā)

Tabula 3: Vispāñigie simboli

Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Elektrotrieciena risks spriegumaktīvu dalu dēll

• Ja remonts, kas skar elektriskās daļas, ir veikts klūdaini, pastāv elektrotrieciena risks!
  ■ lerīcei ir jābūt atvienotai no tīkla vismaz 60 sekundes, pirms sāk darbu.
• Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

Savainojumu risks asu malu dēl!

■ Valkājiet aizsargcimdus.

Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas

■ Valkājiet aizsargapavus.
■ Nostipriniet smagas detaļas, lai tās nenokristu.
■ Neievietojiet kermana daļas kustīgās detalās.

lerīces drošības / darbības traucējuma risks!

■ Izmantojiet tikai originālās rezerves daļas.
Pret elektrostatisko izlādi jutīgu daļu (ESDS) bojājuma risks!
■ Neaiztieciet modułus, ieskaitot savienojumus un vadojumu.

Piederumi un palīglīdzekli

Apzimējums Sikāka informācija Attēli
Aizsargdrāna[00342013]	60 cm x 50 cm
Phillips skrūvgriezisPH2
Torx uzgalis TX20[00340865]	6,3 mm (1/4")
Plakanaisskrūvgriezis	Izmērs:2,4 mm x 0,4 mm x 60 mm,komplektā [00341820]

Remonts

4.1 Durvju blīvslēga nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.1.1 Durvju blīvslēga noņemšana

1. Atbrīvojiet durvju blīvslēgu no rievas labajā un kreisajā pusē.

1. Izvelciet durvju blīvslēgu no rievas.

Durvju blīvslēgs ir nonemts.

4.1.2 Durvju blīvslēga uzstādīšana

	Jaunā durvju blīvslēga biezums var mazliet atškirties no vecā durvju blīvslēga biezuma. Tas neietekmē aizvēršanos un darbību ilgterminā.
	Ja ierīces viras var regulēt vai tai ir viru savienojumi, vēlāk aizvēršanos var pielāgot.
	Mazie caurumi durvju blīvslēga sānos ir funkcionāli (nodrošina ventilāci-ju). Tie nav ražošanas defekti.

Remonts

1. Pārbaudiet, ka blīvslēga rieva nav bojāta.

1. if Ja blīvslēga rieva ir bojāta

Sazinieties ar klientu apkalpošanas dienesta pārstāvi.

3.

Durvju blīvslēgs var būt mazliet deformējies, kas neietekmē tā darbību. Pirms durvju blīvslēgu ieliek ierīcē, to ir ieteicams iztaisnot.

Sasildiet durvju blīvslēgu ar matu fēnu vai karstā ūdenī un ar rokām atjaunojiet tā formu.

1. Iespiediet blīvslēga augšējos un apakšējos stūrus rievā.

1. Pakāpeniski iespiediet visu blīvslēgu rievā.

Durvju blīvslēgs ir uzstādīts.

Remonts

4.2 Durvju roktura nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Plakanais skrūvgriezis Izmērs: 10 mm x 1,6 mm x 200 mm

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ Durvīm ir jābūt atvērtām.

4.2.1 Durvju roktura noņemšana

1. Nonemiet abu skrūvju vācīnus (1).
2. Izskrūvējiet abas skrūves (2).
3. Nonemiet durvju rokturi (3).

4.2.2 Durvju roktura uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.3 Easy opening handle (ērtās atvēršanas roktura) nomaiņa

Speciāli rīki:

Phillips skrūvgriezis PH2

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ Durvīm ir jābūt atvērtām.

4.3.1 Easy opening handle (ērtās atvēršanas roktura) nonemšana

1. Nonemiet easy opening handle (ērtās atvēršanas roktura) pārsegu (1).
2. Izskrūvējiet abas skrūves (2).

Easy opening handle (ērtās atvēršanas rokturis) ir noņemts.

4.3.2 Easy opening handle (ērtās atvēršanas roktura) uzstādīšana

Pirms uzstāda easy opening handle (ērtās atvēršanas rokturi), tā mehānisms ir pareizi jāsaliek.
Bīdstiņa (1),Roboto kvadrantu (2) un (3),atsperes (4) un kustības iero-bežotāja (5) pareizs salikums, lai uzstādītu kreisajā durvju pusē, ir parādīts attēlā.

Easy opening handle (ērtās atvēršanas roktura) daju salikums, lai uzstādītu labajā durvju pusē, ir aprakstīts dokumentā "Uzstādīšanas instrukcija".

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.4 Durvju augšējās viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Smaga Iielizmēra ierīce!

Muguras un muskułu savainojumi

▶ lerīces durvis drīkst nonemt tikai apmācīts specialists.
▶ lerīce ir jāpārvieto divatā.
Ir jāizmanto tikai piemēroti darbarīki un aprīkojums.

Asas malas!

Grieztas brüces

▶ Lietojiet aizsargcimdus.

Sasvērušos ierīču paslīdēšana!

Kaulu lūzumi / saspiešanas traumas

Nostipriniet ierīces, lai tās neslīdētu.

Krītošu detalu risks, ko izraisa valīgas skrūves!

Kritōšu detalù izraisītas traumas.

▶ Nostipriniet detalu, lai tā nenokristu.

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

▶ Nostipriniet detaļu, lai tā nenokristu.

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ lerīces iekšējām dalām ir jābūt izņemtām.

4.4.1 Durvju viras noņemšana

Remonts

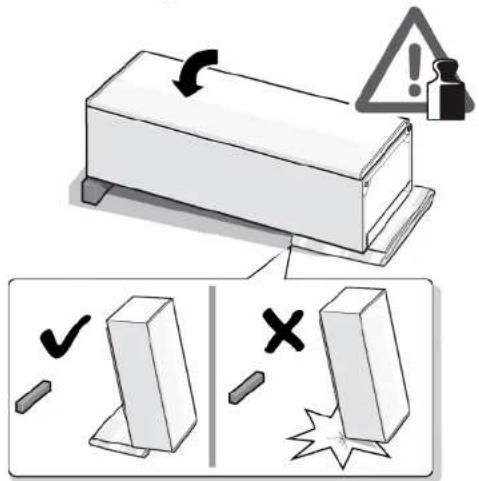

1. Nolieciet ierīci uz aizmugures.

1. 1. Saspiediet augšējās viras pārsega abus sānus (1).

2. Pavelciet augšējās viras pārsegu (2).

3. Nonemiet augšējās viras pārsegu (3).

1. 1. Izskrūvējiet abas skrūves (1).
2. Nonemiet augšējo viru (2).

Durvju augšējā vira ir nonemta.

4.4.2 Durvju viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.5 Durvju augšējās viras nomaiņa (durvis ar displeju)

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ lerīces iekšējām dalām ir jābūt izņemtām.

Remonts

4.5.1 Durvju viras nonemšana

1. Nolieciet ierīci uz aizmugures.

1. 1. Saspiediet augšējās viras pārsega abus sānus (1).

2. Pavelciet augšējās viras pārsegu (2).

3. Nonemiet augšējās viras pārsegu (3).

1. 1. Nonemiet kabela kārbas vāku (1).

2. Nonemiet kabela aizsargu (2).

3. Atvienojiet elektriskos savienojumus (3).
4. Izskrūvējiet abas skrūves (4).
5. Nonemiet augšējo viru (5).

Durvju augšējā vira ir nonemta.

4.5.2 Durvju viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.6 Durvju apakšējās viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Smaga Iielizmēra ierīce!

Muguras un muskuļu savainojumi

▶ lerices durvis drikst nonemt tikai apmācīts specialists.
▶ lerīce ir jāpārvieto divatā.
Ir jāizmanto tikai piemēroti darbarīki un aprīkojums.

Asas malasi

Grieztas brüces

▶ Lietojiet aizsargcimdus.

Sasvērušos ierīču paslīdēšana!

Kaulu lūzumi / saspiešanas traumas

Nostipriniet ierīces, lai tās neslīdētu.

Krītošu detalu risks, ko izraisa valīgas skrūves!

Krītošu detalu izraisītas traumas.

- Nostipriniet detalu, lai tā nenokristu.

Krītošu detalu risks, ko izraisa valīgas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

- Nostipriniet detalu, lai tā nenokristu.

Prasība:

lerīces elektropadevei ir jābūt atvienotai.
√ lerīces iekšējām dalām ir jābūt izņemtām.
√ lerīcei ir jābūt noliktai uz aizmugures.
Augšējai virai ir jābūt nonemtai.→310

4.6.1 Durvju apakšējās viras nomaiņa

1. Nonemiet durvis.

1. 1. lzskrūvējiet skrūvi (1).

2. Pagrieziet apakšējo viru uz āru (2).

3. Nonemiet apakšējo viru (3).

Apakšējā vira ir nonemta.

4.6.2 Durvju apakšējās viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.7 Plaukta nomaiņa

Prasība:

Durvīm ir jābūt atvērtām.

4.7.2 Plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.8 Saldētās pārtikas tvertnes nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.8.1 Saldētās pārtikas tvertnes izņemšana

1. Pilnībā izvelciet saldētās pārtikas tvertni (1).
2. Iznemiet saldētās pārtikas tvertni (2).

Saldētās pārtikas tvertne ir izņemta.

4.8.2 Saldētās pārtikas tvertnes uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.9 Ledus tvertnes nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.9.1 Ledus tvertnes iznemšana

1. Izvelciet saldētās pārtikas plaukta tvertni kopā ar ledus tvertni (1).
2. Atbrīvojiet ākus (2)
3. Iznemiet ledus tvertni (3).

4.9.2 Ledus tvertnes uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.10 Augšējā LED gaismekļa nomaina

Speciāli rīki:

Plakanais skrūvgriezis Izmērs: 2,4 mm x 0,4 mm x 60 mm, komplektā [00341820]

lericē ir LED gaismeklis, kam nav jäveic apkope. Šo gaismekli drīkst remontēt tikai klientu apkalpošanas dienesta pārstāvis vai pilnvarots tehnikis!

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ Durvīm ir jābūt atvērtām.
√ Augšējām iekšējām dalām ir jābūt izņemtām.

4.10.1 LED gaismekla nonemšana

1. Pärvietojiet LED gaismekli pa kreisi.

LED gaismekla elektriskais savienojums ir atvienots.

1. Atbrīvojiet LED gaismekļa ākus.

4.10.2 Augšējā LED gaismekļa uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.
