| Caractéristiques | Détails |
|---|---|
| Type d'appareil | Congélateur |
| Capacité utile | 290 litres |
| Classe énergétique | A++ |
| Dimensions (HxLxP) | 171 x 60 x 65 cm |
| Poids | 70 kg |
| Système de refroidissement | Froid statique |
| Niveau sonore | 42 dB |
| Nombre de tiroirs | 6 tiroirs |
| Fonctionnalités supplémentaires | Fonction de congélation rapide |
| Entretien | Dégivrage manuel |
| Sécurité | Système de verrouillage de porte |
| Garantie | 2 ans |
| Informations générales | Idéal pour les familles, capacité importante pour stocker des aliments surgelés. |
FOIRE AUX QUESTIONS - DF1029WEVV Profilo
Questions des utilisateurs sur DF1029WEVV Profilo
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Congélateur au format PDF gratuitement ! Retrouvez votre notice DF1029WEVV - Profilo et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DF1029WEVV de la marque Profilo.
MODE D'EMPLOI DF1029WEVV Profilo
Conseils de réparation - Congélateur
i A propos de ce document.... 183
1.1 Informations importantes.... 183
1.1.1 Objectif 183
1.2 Explication des symboles.... 183
1.2.1 Niveaux de risque 183
1.2.2 Symboles de danger 183
1.2.3 Structure des indications d'avertissement 184
1.2.4 Symboles généraux 184
Sécurité.... 185
2.1 Consignes de sécurité générales.... 185
2.1.1 Tous les appareils électroménagers.... 185
Outils et aides.... 186
Réparation 187
4.1 Remplacer le joint de porte 187
4.1.1 Retirer le joint de porte 187
4.1.2 Monter le joint de porte.... 187
4.2 Remplacer la poignée de porte.... 190
4.2.1 Retirer la poignée de porte 190
4.2.2 Monter la poignée de porte.... 190
4.3 Echange de la poignée à ouverture facile 191
4.3.1 Retrait de la poignée à ouverture facile 191
4.3.2 Montage de la poignée à ouverture facile 191
4.4 Remplacer la charnière supérieure de la porte 192
4.4.1 Retirer la charnière de porte 192
4.4.2 Monter la charnière de porte.... 194
4.5 Remplacer la charnière supérieure de la porte (porte avec afficheur).... 195
4.5.1 Retirer la charnière de porte 196
4.5.2 Monter la charnière de porte.... 197
4.6 Remplacer la charnière de porte inférieure.... 198
4.6.1 Remplacer la charnière de porte inférieure 198
4.6.2 Monter la charnière de porte inférieure 199
4.7 Remplacer la tablette....200
4.7.1 Retirer la tablette....200
4.7.2 Monter la tablette 200
4.8 Remplacer le bac d'aliments congelés.... 201
4.8.1 Retirer le bac d'aliments congelés 201
4.8.2 Monter le bac d'aliments congelés.... 201
4.9 Remplacer la fabrique de glace.... 202
4.9.1 Retirer la fabrique de glace 202
4.9.2 Monter la fabrique de glace 202
4.10 Remplacer l'éclairage LED supérieur 203
4.10.1 Retirer l'éclairage LED 203
4.10.2 Monter l'éclairage LED supérieur.... 204
i A propos de ce document
1.1 Informations importantes
1.1.1 Objectif
Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).
Ils contiennent des informations sur le remplacement de certaines pièces de rechange précises, y compris des mises en garde.
Pour toute question, veuillez contacter notre service après-vente. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.
1.2 Explication des symboles
1.2.1 Niveaux de risque
Les niveaux de risque se composent d'un symbole et d'un terme d'avertissement. Le mot d'avertissement caractérise la gravité du danger.
| Niveau de dangerosité Signification | |
| ⚠️ DANGER | Le non respect de la consigne d'avertissement provoque la mort ou des blessures graves. |
| ⚠️ AVERTISSEMENT | Le non respect de la consigne d'avertissement peut provoquer la mort ou des blessures graves. |
| ⚠️ PRUDENCE | Le non respect de la consigne d'avertissement peut provoquer des blessures légères. |
| ATTENTION ! | Le non respect de la consigne d'avertissement peut provoquer des dégâts matériels. |
Tableau 1: Niveaux de risque
1.2.2 Symboles de danger
Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.
Ce document utilise les symboles de danger suivants:
| Symbole de danger Signification | ||
![]() | Consigne d'avertissement générale | |
![]() | Danger engendré par la tension électrique | |
![]() | Risque d'explosion | |
![]() | Risque de blessures par coupure | |
i A propos de ce document
| Symbole de danger Signification | ||
![]() | Risque de blessures par écrasement | |
![]() | Danger engendré par des surfaces très chaudes | |
![]() | Danger engendré par un champ magnétique puissant | |
![]() | Danger engendré par un rayonnement non ionisant | |
Tableau 2: Symboles de danger
1.2.3 Structure des indications d'avertissement
Les consignes d'avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.


L'exemple suivant montre une consigne d'avertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommée.


1.2.4 Symboles généraux
Ce document utilise les symboles généraux suivants:
| Symbole général Signification | |
| Caractérisation d'une astuce particulière (texte et/ou graphique) | |
| Caractérisation d'une astuce simple (texte seul) | |
| Caractérisation d'un lien vers une vidéo | |
| Caractérisation d'outils nécessaires | |
| Caractérisation de conditions nécessaires | |
| Caractérisation d'une condition (si... , alors ...) | |
| Caractérisation d'un résultat | |
| Start Caractérisation d'une touche ou surface de commande | |
| [00123456] Caractérisation d'une référence de pièce | |
| Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur) | |
| Symbole général Signification | |
| Caractérisation d'une astuce particulière (texte et/ou graphique) | |
| Caractérisation d'une astuce simple (texte seul) | |
| Caractérisation d'un lien vers une vidéo | |
| Caractérisation d'outils nécessaires | |
| Caractérisation de conditions nécessaires | |
| Caractérisation d'une condition (si... , alors ...) | |
| Caractérisation d'un résultat | |
| [Start] Caractérisation d'une touche ou surface de commande | |
| [00123456] Caractérisation d'une référence de pièce | |
| Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur) | |
Tableau 3: Symboles généraux
Sécurité
2.1 Consignes de sécurité générales
2.1.1 Tous les appareils électroménagers
Risque d'électrocution en raison de pièces sous tension!
- Des erreurs lors de réparations impliquant des composants électriques peuvent entraîner une décharge électrique!
- Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
- Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.
Risque de blessures par coupure sur des bords tranchants!
■ Porter des gants de protection.
Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles
■ Porter des chaussures de protection.
■ Sécuriser les composants lourds contre le risque de chute.
■ Ne pas coller les pièces du châssis sur les composants mobiles.
Risque lié à la sécurité / fonction de l'appareil!
■ Utiliser uniquement des pièces détachées d'origine.
Risque d'endommagement des composants sensibles aux décharges électrostatiques!
■ Ne pas toucher les modules, ni leur connexions et pistes conductrices.

Outils et aides
| Désignation Détails Images | ||
| Tissu de protection[00342013] | 60 cm x 50 cm | ![]() |
| Tournevis PhilipsPH2 | ||
| Embout Torx TX20[00340865] | 6,3 mm (1/4") | ![]() |
| Tournevis plat Lame | 2.4 mm x 0.4 mm x60 mm, dans le kit [00341820] | |

Réparation
4.1 Remplacer le joint de porte
Pré-requis:
La porte est ouverte.
4.1.1 Retirer le joint de porte
- Sortir le joint de porte de la rainure dans les coins gauche et droit.

Le joint de porte est retiré.
4.1.2 Monter le joint de porte
| L'épaisseur du nouveau joint de porte peut différer légèrement de celle de l'ancien. Cela n'affectera en rien la fermeture ou le fonctionnement à long terme de la porte. | |
| Si votre appareil est doté de charnière ou d'attaches de charnières ajustables, vous pourrez optimiser le comportement de fermeture par la suite. | |
| Les petits trous latéraux dans les joints de porte sont fonctionnels (nécessaires pour la ventilation). Il ne s'agit pas de défauts de production. |

Réparation
- S'assurer de l'absence de dégâts dans les rainures qui doivent accueillir le joint.

- if Si la rainure de joint est endommagée.
Contacter le service après-vente.
3.

Une légère déformation du joint est normale et ne saurait en affecter le fonctionnement. Il est recommandé de redresser le joint de porte avant de l'insérer dans l'appareil.
Réchauffer le joint de porte avec un sèche-cheveux ou de l'eau chaude et le reformer manuellement.
- Pousser les coins du joint en haut et en bas dans la rainure.

- Enfoncer progressivement le joint dans la rainure.

Le joint de porte est installé.

Réparation
4.2 Remplacer la poignée de porte
Outillage nécessaire:
Embout Torx TX20 6,3 mm (1/4") [00340865]
Tournevis plat Lame 10 mm x 1,6 mm x 200 mm
Pré-requis:
Appareil est déconnecté de l'alimentation.
La porte est ouverte.
4.2.1 Retirer la poignée de porte
- Retirer deux capuchons de vis (1).
- Dévisser deux vis (2).
- Retirer la poignée de porte (3).

La poignée de porte est retirée.
4.2.2 Monter la poignée de porte
Le montage s'effectue dans l'ordre chronologique inverse.

Réparation
4.3 Echange de la poignée à ouverture facile
Outillage nécessaire:
Tournevis Philips PH2
Pré-requis:
Appareil est déconnecté de l'alimentation.
La porte est ouverte.
4.3.1 Retrait de la poignée à ouverture facile
-
Retirer le cache de la poignée à ouverture facile (1).
-
Dévisser les deux vis (2).

La poignée à ouverture facile est retirée.
4.3.2 Montage de la poignée à ouverture facile

Réparation
4.4 Remplacer la charnière supérieure de la porte
Outillage nécessaire:
Embout Torx TX20 6,3 mm (1/4") [00340865]


Appareils lourds et volumineux !
Blessures dorsales et musculaires
Seuls des spécialistes dûment formés devraient retirer la porte de l'appareil.
Pour déplacer l'appareil, deux personnes sont nécessaires.
▶ Utiliser seulement des outils et de l'équipement appropriés.


Arêtes vives !
Blessures par coupure
▶ Porter des gants de protection.


Chute d'appareils inclinés !
Fractures/blessures d'écrasement
- Sécuriser les appareils contre le risque de chute.


Risque de pièces qui chutent en raison de vis trop lâches !
Blessures dues à des pièces qui chutent.
- Sécuriser les composants contre le risque de chute.


Risque de pièces qui chutent en raison de vis trop lâches !
Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.
- Sécuriser les composants contre le risque de chute.
Pré-requis:
Appareil est déconnecté de l'alimentation.
Les équipements intérieurs de l'appareil sont retirés.
4.4.1 Retirer la charnière de porte

Réparation
- Placer l'appareil sur le dos.

-
- Appuyer sur le cache de charnière supérieure des deux côtés (1).
-
Sortir le cache de charnière supérieure (2).
-
Retirer le cache de la charnière supérieure (3).

-
- Dévisser deux vis (1).
-
Retirer la chamière supérieure (2).

La charnière supérieure de la porte est retirée.
4.4.2 Monter la charnière de porte
Le montage s'effectue dans l'ordre chronologique inverse.

Réparation
4.5 Remplacer la charnière supérieure de la porte (porte avec afficheur)
Outillage nécessaire:
Embout Torx TX20 6,3 mm (1/4") [00340865]

Pré-requis:
Appareil est déconnecté de l'alimentation.
Les équipements intérieurs de l'appareil sont retirés.

Réparation
4.5.1 Retirer la charnière de porte
- Placer l'appareil sur le dos.

-
- Appuyer sur le cache de charnière supérieure des deux côtés (1).
-
Sortir le cache de charnière supérieure (2).
-
Retirer le cache de la charnière supérieure (3).

-

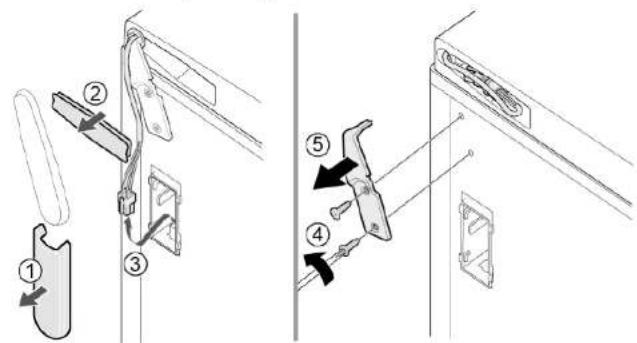

- Retirer le couvercle de la boîte de câbles (1).
-
Retirer la protection du câble (2).
- Débrancher la connexion électrique (3).
- Dévisser deux vis (4)
- Retirer la charnière supérieure (5).


La charnière supérieure de la porte est retirée.
4.5.2 Monter la charnière de porte
Le montage s'effectue dans l'ordre chronologique inverse.

Réparation
4.6 Remplacer la charnière de porte inférieure
Outillage nécessaire:
Embout Torx TX20 6,3 mm (1/4") [00340865]







Pré-requis:
Appareil est déconnecté de l'alimentation.
Les équipements intérieurs de l'appareil sont retirés.
L'appareil est placé sur le dos.
La charnière supérieure est retirée.→195
4.6.1 Remplacer la charnière de porte inférieure
- Retirer la porte.

-
- Dévisser la vis (1).
-
Extraire la charnière inférieure en la tournant (2).
- Retirer la charnière inférieure (3).

La charnière inférieure est retirée.

Réparation
4.6.2 Monter la charnière de porte inférieure
Le montage s'effectue dans l'ordre chronologique inverse.

Réparation
4.7 Remplacer la tablette
Pré-requis:
La porte est ouverte.
4.7.1 Retirer la tablette
La tablette est retirée.
4.7.2 Monter la tablette
Le montage s'effectue dans l'ordre chronologique inverse.

Réparation
4.8 Remplacer le bac d'aliments congelés
Pré-requis:
La porte est ouverte.
4.8.1 Retirer le bac d'aliments congelés
- Extraire complètement le bac d'aliments congelés (1).
- Retirer le bac d'aliments congelés (2).

Le bac d'aliments congelés est retiré.
4.8.2 Monter le bac d'aliments congelés
Le montage s'effectue dans l'ordre chronologique inverse.

Réparation
4.9 Remplacer la fabrique de glace
Pré-requis:
La porte est ouverte.
4.9.1 Retirer la fabrique de glace
- Extraire complètement le tiroir bac d'aliments congelés avec la fabrique de glace (1).
- Décrocher les crochets (2).
- Retirer la fabrique de glace (3).

La fabrique de glace est retirée.
4.9.2 Monter la fabrique de glace
Le montage s'effectue dans l'ordre chronologique inverse.

Réparation
4.10 Remplacer l'éclairage LED supérieur
Outillage nécessaire:

Tournevis plat Lame 2.4 mm x 0.4 mm x 60 mm, dans le kit [00341820]

Votre appareil comprend un éclairage LED sans maintenance. Ces lampes peuvent être réparées exclusivement par le service après-vente ou un technicien autorisé.



Pré-requis:
Appareil est déconnecté de l'alimentation.
La porte est ouverte.
Les équipements intérieurs supérieurs de l'appareil sont retirés.
4.10.1 Retirer l'éclairage LED
- Déplacer l'éclairage LED vers la gauche.

Connexion électrique de l'éclairage LED est débranchée.
- Libérer les crochets de l'éclairage LED.

- Retirer l'éclairage LED par l'avant.

L'éclairage LED est retiré.
4.10.2 Monter l'éclairage LED supérieur
Le montage s'effectue dans l'ordre chronologique inverse.
