KASUTUSJUHEND DF1029WEVV Profilo

1.2.2 Ohusümbolid 139

1.2.3 Hoiatuste struktuur 140

1.2.4 Üldised sümbolid 140

Ohutus.... 141

2.1 Üldised ohutusjuhised.... 141

2.1.1 Köik kodumasinad.... 141

Tööriistad ja abinõud.... 142

Remont 143

4.1 Uksetihendi vahetamine.... 143

4.2 Käepideme vahetamine 146

4.2.1 Käepideme eemaldamine 146

4.2.2 Käepideme paigaldamine 146

4.3 Lihtsalt avatava käepideme easy opening handle vahetamine.... 147

4.3.1 Lihtsalt avatava käepideme easy opening handle eemaldamine.... 147

4.3.2 Lihtsalt avatava käepideme easy opening handle paigaldamine...... 147

4.4 Ülemise uksehinge vahetamine.... 148

4.4.1 Uksehinge eemaldamine 148

4.4.2 Uksehinge paigaldamine 150

4.5 Ülemise uksehinge vahetamine (uks koos kuvaga).... 151

4.5.1 Uksehinge eemaldamine 152

4.5.2 Uksehinge paigaldamine 153

4.6 Alumise uksehinge vahetamine 154

4.6.1 Alumise uksehinge vahetamine 154

4.6.2 Alumise uksehinge paigaldamine 154

4.7 Riiuli vahetamine 155

4.7.1 Riiuli eemaldamine.... 155

4.7.2 Riiuli paigaldamine.... 155

4.8 Külmutatud toidu mahuti vahetamine.... 156

4.8.1 Külmutatud toidu mahuti eemaldamine 156

4.8.2 Külmutatud toidu mahuti paigaldamine 156

4.9 Jääkuubikute resti vahetamine.... 157

4.10 Ülemise LED-tule vahetamine.... 158

4.10.1 LED-tule eemaldamine 158

4.10.2 Ülemise LED-tule paigaldamine.... 159

i Selle dokumendiga seoses

1.1 Tähtis teave

1.1.1 Eesmärk

Need remondinõuanded toetavad tarbijat seadmete iseseisval remontimisel vastavalt kehtivale ökodisaini määrusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral vötke ühendust meie klienditeenindusega. Meie vastutame kahjustus- te eest ainult siis, kui remondinõuandeid on õigesti järgitud.

1.2 Sümbolite selgitus

1.2.1 Ohutasemed

Ohutasemed koosnevad sümbolist ja märksönast. Märksöna viitab ohu raskusastmele.

Hoiatustase Tähendus
	OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
	HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
	ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANUI		Hoiatusteadete eiramine võib põhjustada varakahju.

Tabel 1: Ohutasemed

1.2.2 Ohusümbolid

Ohusümbolid on sümboolsed kujutised, mis viitavad ohu laadile. Selles dokumendis kasutatakse alljärgnevaid ohusümboleid.

Ohusümbol Tähendus
	Üldine ohuteade
	Elektripingest tingitud oht
	Plahvatusoht
	Lõikeoht
	Muljumisoht

i Selle dokumendiga seoses

Ohusümbol Tähendus
	Kuumadest pindadest tingitud oht
	Tugevast magnetväljast tingitud oht
	Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusümbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud väljanägemine ja standardiseeritud struktuur.

Ohu tüüp ja allikas!

Ohu/hoiatuse eiramise võimalikud tagajärjed.

- Meetmed ja ettevaatusabinõud ohu vältimiseks.

Alljärgnevas näiteks on näidatud hoiatust, millega hoiatatakse liikuvatest osadest tingitud elektrilöögiohu eest. Nimetatud on meedet ohu vältimiseks.

Enne remonditöödega alustamist ühendage seadmed elektrivõrgust lahti vähemalt 60 sekundit varem.

1.2.4 Üldised sümbolid

Selles dokumendis kasutatakse alljärgnevaid üldisi sümboleid.

Üld. sümbol Tähendus
	Erinõuande tunnus (tekst ja/või graafik)
	Lihtsa nõuande tunnus (ainult tekst)
	Videojuhendi lingi tunnus

Üld. sümbol Tähendus
	Vajalike tööriistade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui..., siis...)
	Tulemuse tunnus
[Start]Klahvi või nupu tunnus
[00123456] Materjalinumbri tunnus
Olek Kuvatava teksti/akna tunnus (seadme ek-raanil)

Tabel 3: Üldised sümbolid

Ohutus

2.1 Üldised ohutusjuhised

2.1.1 Köik kodumasinad

■ Elektriliste osade remondil tehtud vead võivad põhjustada elektrilööki!
■ Lahutage seade vooluvõrgust vähemalt 60 sekundit enne tööle hakkamist.
- Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

Teravatest servadest tingitud vigastusoht!

■ Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustööde, törkeotsingu ja hoolduse käigus

■ Kandke turvakingi.
■ Kinnitage rasked osad allakukkumise vastu.
- Ärge toppige kehaosi liikuvate osade vahele.
Oht seadme ohutusele/talitlusele!
■ Kasutage ainult originaalvaruosasid.

Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht!

- Ärge puudutage mooduleid, kaasa arvatud ühendusi ega transportöörlinte.

Tööriistad ja abinõud

Määramine Üksikasjad Kujutised
Kaitserie[00342013]	60 cm × 50 cm
Ristpeaga kruvi-keeraja PH2
Tähtotsik TX20[00340865]	6,3 mm (1/4 tolli)
Lapik kruvikeeraja Tera2,4 mm × 0,4 mm × 60 mm,komplektis [00341820]

Remont

4.1 Uksetihendi vahetamine

Nõue:

Uks on lahti.

1. Tömmake uksetihend soonest välja.

Uksetihend on eemaldatud.

	Uue uksetihendi paksus võib veidi erineda vana tihendi paksusest. See ei mõjuta ukse sulgemist ja pikaajalist tööd.
	Kui teie seadmel on reguleeritavad hinged või hingekinnitused, saate sulgemismehhanismi hiljem sobivaks sättida.
	Väikesed augud uksetihendis on vajalikud õhutuseks. Need ei ole toot-misvead.

Remont

1. Kontrollige, kas tihendi soon on terve.

1. if Kui tihendi soon on kahjustatud, - pöörduge klienditeeninduse poole.

3.

Uksetihendi kerge köverdumine on normaalne ega mõjuta selle toimivust. Soovitatav on uksetihend enne seadmesse paigaldamist sirgu tömmata.

Soojendage uksetihendit fööni või sooja veega ja vormige seda käsitsi.

1. Lükake tihendi otsad soone üla- ja alanurka.

Uksetihend on paigaldatud.

Remont

4.2 Käepideme vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Lapik kruvikeeraja Tera 10 mm × 1,6 mm × 200 mm

Nõue:

Seade on toitest lahutatud.
Uks on lahti.

4.2.1 Käepideme eemaldamine

1. Eemaldage kaks kruvikatet (1).
2. Keerake lahti kaks kruvi (2).
3. Eemaldage käepide (3).

Ukse käepide on eemaldatud.

4.2.2 Käepideme paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.3 Lihtsalt avatava käepideme easy opening handle vahetamine

Eritööriistad:

Ristpeaga kruvikeeraja PH2

Nõue:

Seade on toitest lahutatud.
Uks on lahti.

4.3.1 Lihtsalt avatava käepideme easy opening handle eemaldamine

1. Eemaldage lihtsalt avatava käepideme easy opening handle kate (1).

2. Keerake lahti kaks kruvi (2).

Lihtsalt avatav käepide easy opening handle on eemaldatud.

4.3.2 Lihtsalt avatava käepideme easy opening handle paigaldamine

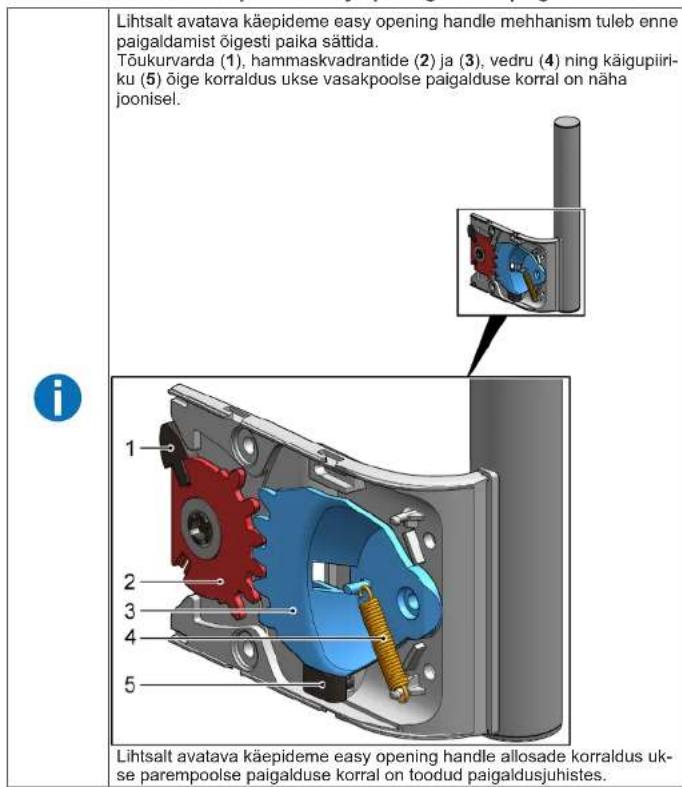

Lihtsalt avatava käepideme easy opening handle mehhanism tuleb enne paigaldamist õigesti paika sättida. Tõukurvarda (1), hammaskvadrantide (2) ja (3), vedru (4) ning käigupiiriku (5) õige korraldus ukse vasakpoolse paigalduse korral on näha joonisel. Lihtsalt avatava käepideme easy opening handle allosade korraldus ukse parempoolse paigalduse korral on toodud paigaldusjuhistes.

▶ Paigaldage vastupidises järjekorras.

Remont

4.4 Ülemise uksehinge vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

HOIATUS

Rasked, kogukad seadmed!

Selja- ja lihasevigastused

Seadme ust tohivad eemaldada vaid vastava väljaõppe saanud spetsialistid.
Seadme liigutamiseks on vaja kaht inimest.
- Kasutage vaid sobivaid tööriistu ja varustust.

ETTEVAATUST!

Teravad servad!

Lõikehaavad

Kandke kaitsekindaid.

HOIATUS

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

▶ Kindlustage seadmed libisemise vastu.

ETTEVAATUST!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused või klientide vara kahjustused.

Seade on toitest lahutatud.
Seadme sisearmatuur on eemaldatud.

4.4.1 Uksehinge eemaldamine

Remont

1. Pange seade tagaküljele.

1. 1. Vajutage ülemise hinge katet mölemal pool (1).

2. Nihutage ülemise hinge kate välja (2).

3. Eemaldage ülemise hinge kate (3).

1. 1. Keerake lahti kaks kruvi (1).
2. Eemaldage ülemine hing (2).

Ülemine uksehing on eemaldatud.

4.4.2 Uksehinge paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.5 Ülemise uksehinge vahetamine (uks koos kuvaga)

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Rasked, kogukad seadmed!

Selja- ja lihasevigastused

Seadme ust tohivad eemaldada vaid vastava väljaõppe saanud spetsjalistid.
Seadme liiqutamiseks on vaja kaht inimest.
- Kasutage vaid sobivaid tööriistu ja varustust.

Teravad servad!

Lõikehaavad

Kandke kaitsekindaid.

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

▶ Kindlustage seadmed libisemise vastu.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused või klientide vara kahjustused.

Kui remonditööd on valesti tehtud, esineb elektrilöögist tingitud eluoht.

Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud.
Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

Enne remonditöödega alustamist ühendage seadmed elektrivörgust lahti vähemalt 60 sekundit varem.

Nõue:

Seade on toitest lahutatud.
Seadme sisearmatuur on eemaldatud.

Remont

4.5.1 Uksehinge eemaldamine

1. Pange seade tagaküljele.

1. 1. Vajutage ülemise hinge katet mölemal pool (1).

2. Nihutage ülemise hinge kate välja (2).

3. Eemaldage ülemise hinge kate (3).

1. 1. Eemaldage kaablikarbi kate (1).

2. Eemaldage kaablikaitse (2).

3. Lahutage elektriühendus (3).
4. Keerake lahti kaks kruvi (4).
5. Eemaldage ülemine hing (5).

Ülemine uksehing on eemaldatud.

4.5.2 Uksehinge paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.6 Alumise uksehinge vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

HOIATUS Rasked, kogukad seadmed! Selja- ja lihasevigastused ► Seadme ust tohivad eemal spetsialistid. ► Seadme liigutamiseks on v ► Kasutage vaid sobivaid töö

Nõue:

Seade on toitest lahutatud.
Seadme sisearmatuur on eemaldatud.
Seade on pandud tagaküljele.
Ülemine hing on eemaldatud.→151

4.6.1 Alumise uksehinge vahetamine

1. Eemaldage uks.

1. 1. Keerake kruvi lahti (1).

2. Keerake alumine hing välja (2).

3. Eemaldage alumine hing (3).

Alumine hing on eemaldatud.

4.6.2 Alumise uksehinge paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.7 Riiuli vahetamine

Nõue:

Uks on lahti.

4.7.1 Riiuli eemaldamine

▶ Tömmake riiul välja.

Riiul on eemaldatud.

4.7.2 Riiuli paigaldamine

- Paigaldage vastupidises järjekorras.

Remont

4.8 Külmutatud toidu mahuti vahetamine

Nõue:

Uks on lahti.

4.8.1 Külmutatud toidu mahuti eemaldamine

1. Tömmake külmutatud toidu mahuti täielikult välja (1).
2. Eemaldage külmutatud toidu mahuti (2).

Külmutatud toidu mahuti on eemaldatud.

4.8.2 Külmutatud toidu mahuti paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.9 Jääkuubikute resti vahetamine

Nõue:

Uks on lahti.

1. Tõmmake välja riiul külmutatud toidu mahuti ja jääkuubikute restiga (1).
2. Vabastage haagid (2)
3. Eemaldage jääkuubikute rest (3).

Jääkuubikute rest on eemaldatud.

4.10 Ülemise LED-tule vahetamine

Eritööriistad:

Lapik kruvikeeraja Tera 2,4 mm × 0,4 mm × 60 mm,

komplektis [00341820]

Teie seadmel on LED-tuli, mis ei vaja hooldust.

Seda tuld tohib parandada ainult klienditeenindus või volitatud tehnik!

OHT

Kui remonditööd on valesti tehtud, esineb elektrilöögist tingitud eluoht.

Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud.
- Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

OHT

Enne remonditöödega alustamist ühendage seadmed elektrivõrgust lahti vähemalt 60 sekundit varem.

ETTEVAATUST!

Teravad servad!

Lõikehaavad

Kandke kaitsekindaid.

Nõue:

Seade on toitest lahutatud.

Uks on lahti.

Ülemine sisearmatuur on eemaldatud.

4.10.1 LED-tule eemaldamine

1. Liigutage LED-tuld vasakule.

LED-tule elektriühendus on lahutatud.

1. Vabastage LED-tule haagid.

LED-tuli on eemaldatud.

4.10.2 Ülemise LED-tule paigaldamine

▶ Paigaldage vastupidises järjekorras.
