ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ TBC550 Tanaka

ΣΗΜΕΙΩΣΗ: Δεν υπάρχουν σε ορισμένες συσκευές.

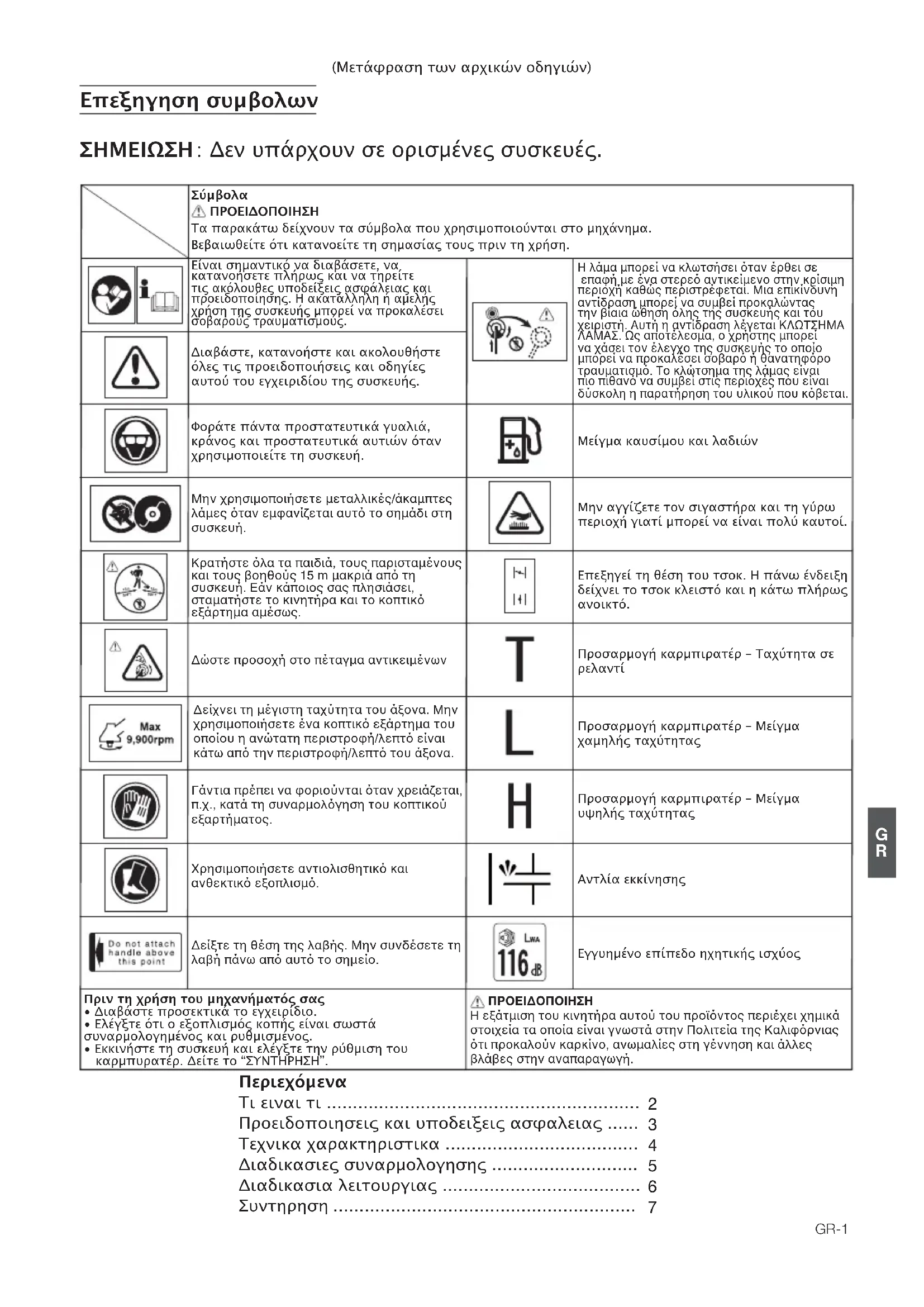

	Σύμβολα⚠ PPOEΙΔΟΠΟΙΗΣΗΤα παρακάτω δείχνουν τα σύμβολα που χρησιμοποιούνται στο μηχάνημα.Βεβαιωθείτε ότι κατανοείτε τη σημασίας τους πριν τη χρήση.
	Είναι σημαντικό γα διαβάσετε, να,κατανοήσετε πλήρως και να τηρείτετις ακόλουθες υποδείξεις ασφάλειας και προειδοποιήσης. Η ακαταλληλη ή αμελής χρήση της συσκευής μπορεί να προκαλέσει σοβαρους τραυματισμους.		Η λάμα μπορεί να κλωτοήσει όταν έρθει σε επαφή με ένα στερεό αντικείμενο στην κρίσιμη περιοχή καθώς περιστρέφεται. Μια επικίνδυνή αντίδραση μπορεί να συμβεί προκαλώντας την βιαια ώθηση όλης της συσκευής και του χειριστή. Αυτή η αντίδραση λέγεται ΚΛΩΤΣΗΜΑ ΛΑΜΑΣ. Ως αποτελεσμα, ο χρηστης μπορεί να χάσει τον έλεγχο της συσκευής το οποjo μπορεί να προκαλέσει σοβαρο ή δανατηφορο τραυματιφμο. Το κλώτσημα της λάμας είναι πιο πιθανό να συμβεί στις περιοχές που είναι δύσκολη η παρατήρηση του υλικού που κόβεται.
	Διαβάστε, κατανοήστε και ακολουθήστε όλες τις προειδοποιήσεις και οδηγίες αυτού του εγχειριδίου της συσκευής.
	Φοράτε πάντα προστατευτικά γυαλιά, κράνος και προστατευτικά αυτιών όταν χρησιμοποιείτε τη συσκευή.		Μείγμα καυσίμου και λαδιών
	Μην χρησιμοποιήσετε μεταλλικές/άκαμπτες λάμες όταν εμφανίζεται αυτό το σημάδι στη συσκευή.		Μην αγγίζετε τον σιγαστήρα και τη γύρω περιοχή γιατί μπορεί να είναι πολύ καυτοί.
	Κρατήστε όλα τα παιδιά, τους παρισταμένους και τους βοηθούς 15 m μακριά από τη συσκευή. Εᾶν κάποιος σας πλησιάσει, σταματήστε το κινητήρα και το κοπτικό εξάρτημα αμέσως.		Επεξηγεί τη θέση του τσοκ. Η πάνω ένδειξη δείχνει το τσοκ κλειστό και η κάτω πλήρως ανοικτό.
	Δώστε προσοχή στο πέταγμα αντικειμένων		Προσαρμογή καρμπιρατέρ - Ταχύτητα σε ρελαντί
	Δείχνει τη μέγιστη ταχύτητα του άξονα. Μην χρησιμοποιήσετε ένα κοπτικό εξάρτημα του οποίου η ανώτατη περιστροφή/λεπτό είναι κάτω από την περιστροφή/λεπτό του άξονα.		Προσαρμογή καρμπιρατέρ - Μείγμα χαμηλής ταχύτητας
	Γάντια πρέπει να φοριούνται όταν χρειάζεται, π.χ., κατά τη συναρμολόγηση του κοπτικού εξαρτήματος.	H	Προσαρμογή καρμπιρατέρ - Μείγμα υψηλής ταχύτητας
	Χρησιμοποιήσετε αντιολισθητικό και ανθεκτικό εξοπλισμό.	[XX27]	Αντλία εκκίνησης
	Δείξτε τη θέση της λαβής. Μην συνδέσετε τη λαβή πάνω από αυτό το σημείο.		Εγγυημένο επίπεδο ηχητικής ισχύος
Πριν τη χρήση του μηχανήματός σας• Διαβάστε προσεκτικά το εγχειρίδιο.• Ελέγξτε ότι ο εξοπλισμός κοπής είναι σωστά συναρμολογημενος και ρυθμισμενος.• Εκκινήστε τη συσκευή και ελέγξτε την ρύθμιση του καρμπυρατέρ. Δείτε το “ΣΥΝΤΗΡΗΣΗ”.		⚠ ΠΡΟΕΙΔΟΠΟΙΗΣΗΗ εξάτμιση του κινητήρα αυτού του προϊόντος περιέχει χημικά στοιχεία τα οποία είναι γνωστά στην Πολιτεία της Καλιφόρνιας ότι προκαλούν καρκίνο, ανωμαλίες στη γέννηση και άλλες βλάβες στην αναπαραγωγή.

Περιεχόμενα

Tl ειναι Tl 2

Προειδοποιησεις και υποδειξεις ασφαλειας ..... 3

Τεχνικα χαρακτηριστικα 4

Διαδικασιες συναρμολογησης 5

Διαδικασια λειτουργιας 6

Συντηρηση 7

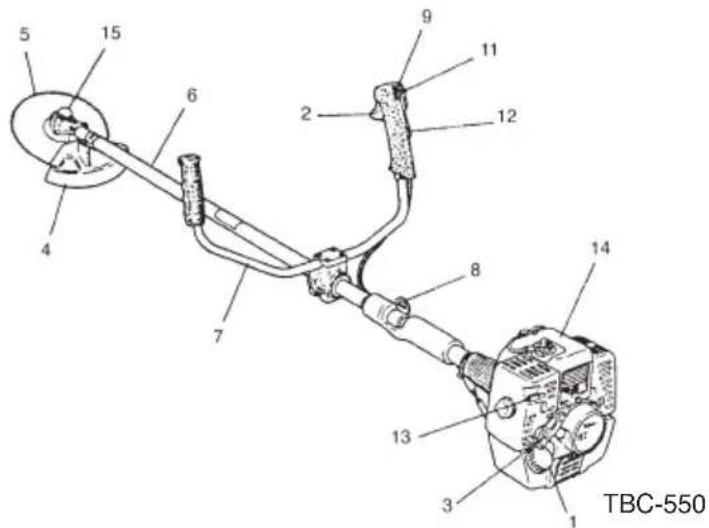

Τι ειναι τι

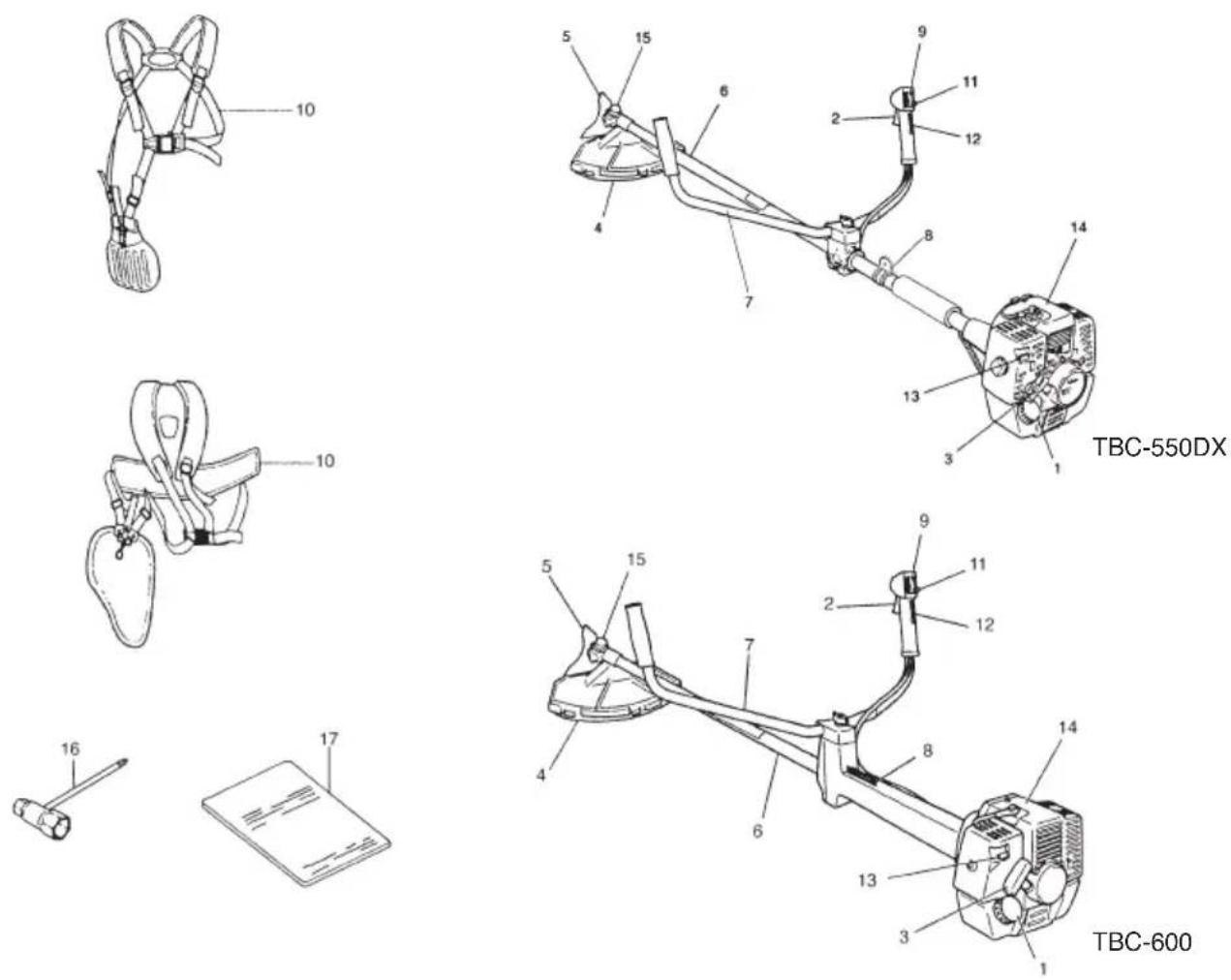

Καθώς αυτό το εγχειρίδιο καλύπτει παραπάνω από ένα μοντέλα, μπορεί να υπάρχουν κάποιες διαφορές ανάμεσα στις εικόνες και στη συσκευή σας. Χρησιμοποιείστε τις οδηγίες που αντιστοιχούν στη συσκευή σας.

1. Καπάκι καυσίμου
2. Σκανδάλη γκαζιού
   3.Χερούλι εκκίνησης
3. Προφυλακτήρας λεπίδας
4. Εξάρτημα κοπής
5. Σωλήνας άξονα μετάδοσης κίνησης
6. Χειρολαβή
7. Στροφείο ανάρτησης
8. Διακόπτης ανάφλεξης
9. Λουρί
10. Κλείδωμα σκανδάλης
    12.Κλείδωμα σκανδάλης κινητήρα
11. Μοχλός τσοκ
12. Κινητήρας
13. Γωνιακή μετάδοση
14. Πολλαπλό μηχανικό κλειδί
15. Οδηγίες χειρισμού

TBC-550

Προειδοποιησεις και υποδειξεις ασφαλειας

Δώστε ιδιαίτερη προσοχή στις προτάσεις που αποτελουνται από τις παρακατω λέξεις:

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδεικνύει μια υψηλή πιθανότητα σοβαρού τραυματισμού ή βλάβης εξοπλισμού, αν δεν ακολουθηθούν οι οδηγίες.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδεικνύει μια πιθανότητα τραυματισμού ή βλάβης εξοπλισμού αν δεν ακολουθηθουν οι οδηγίες.

ΣΗΜΕΙΩΣΗ

Βοηθητική πληροφορία για σωστή λειτουργία και χρήση.

Ασφάλεια χρήστη

• Πάντοτε να φοράτε μια προστατευτική προσωπίδα ή προστατευτικά γυαλιά.
• Πάντα να φοράτε χοντρό, μακρύ παντελόνι και αντιολισθητικές μπότες και γαντια. Μην φορατε φαρδιά ρούχα, κοσμήματα, κοντά παντελόνια, σανδάλια ή να είστε ξυπόλυτοι. Ασφαλίστε τα μαλλιά σας σε ύψος πάνω από τον ώμο.
• Μην κάνετε χρήση αυτού του εργαλείου όταν ήσαστε κουρασμενοι, αρρωστοι ή υπό την επήρεια αλκοολ, ναρκωτικών ή φαρμάκων.
• Ποτέ μην επιτρέψετε σε ένα παιδί να ή ένα άπειρο άτομο να χειριστεί αυτο το εργαλείο.
• Форате простатеутика акроїн. Δώστε προσοχή γύρω σας. Προσέξτε τους παραβρισκόμενους οι οποίοι μπορεί να σας υποδεικνύουν κάποιο πρόβλημα. Αφαιρέστε αμέσως τον εξοπλισμό ασφαλείας μετά το σβήσιμό του κινητήρα.
• Ποτέ μην ξεκινάτε ή λείτουργείτε τον κινητήρα μέσα σε ένα κλειστό δωμάτιο ή κτίριο. Η εισπνοή των καυσαερίων της εξάτμισης μπορεί να επιφέρει το θάνατο.
  • Διατηρείτε τις λαβές καθαρές από λάδι και καύσιμα.
• Κρατάτε τα χέρια μακριά από το εξάρτημα κοπής.
• Μην αρπαζετε ή κρατατε τη συσκευή από το εξάρτημα κοπής.
• Πάντα να φοράτε γάντια όταν συναρμολογείτε ή αποσυναρμολογείτε το κοπής εξάρτημα, διαφορετικά μπορεί να προκύψει σοβαρός τραυματισμός.
• Όταν η συσκευή είναι κλειστή, βεβαιωθείτε ότι το εξάρτημα κοπής έχει σταματήσει να λειτουργεί πριν τοποθετήσετε τη συσκευή κάτω.
• Κατά την παρατεταμένη λειτουργία, κατά διαστήματα κάνετε ένα διάλειμμα για να αποφύγετε το πιθανό σύνδρομο της δόνησης χεριου-βραχιονίου (HAVS) που προκαλείται από την έντονη δόνηση.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Τα συστήματα κατα της δόνησης δεν εγγωύνται ότι δεν θα υποστείτε το σύνδρομο χεριου-βραχλονιου ή ενα σύνδρομο καρπικίου σωλήνα. Για αυτό θα πρεπει οι τακτικού χρήστες να ελέγχουν συχνα την κατάσταση των χερίων και δακτύλων τους. Αν παρουσιαστεί κάποιο από τα παραπάνω συμπτώματα, συμβουλευτείτε άμεσα έναν ιατρό.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν χρησιμοποιείτε κάποιες ηλεκτρικές/ηλεκτρονικές ιατρικές συσκευές όπως έναν βηματοδότη, συμβουλευτείτε τον ιατρό όπως επίσης και τον κατασκευαστή της συσκευής πριν την χρήση του οπολοδήποτε μηχανοκινητου εξοπλισμού.

Ασφάλεια συσκευής/μηχανήματος

• Ελέγξτε όλη, τη συσκευή/μηχάνημα πριν από κάθε χρήση. Αντικαταστήστε τα εξαρτήματα που έχουν φθαρεί. Ελέγξτε τις διαρροές καυσίμου και βεβαιωθείτε ότι ολοι οι σύνδεσμοι βρισκονται στη θέση τους και είναι σφιγμενοι.
- Αντικαταστήστε τα εξαρτήματα που παρουσιάζουν ρωγμές, ραγίσματα ή έχουν πάθει οποιοδήποτε ζημιά, πριν την χρηση της συσκευης/μηχανήματος.
- Σιγουρευτείτε ότι ο προφυλακτήρας της λάμας είναι σωστά τοποθετημένος.
- Κρατήστε τα άλλα άτομα μακριά όταν ρυθμίζετε το καρμπυρατέρ
- Χρησιμοποιείτε μονο, ανταλλακτικά που συστήνογται για αυτη τη συσκευή/μηχάνημα από τον κατασκευαστή.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ποτέ μην τροποποιείτε τη συσκευή/μηχάνημα με οποιονδήποτε τρόπο. Μην χρησμοποιείτε τη συσκευή/μηχάνημα για αλλη χρήση εκτος από αυτή για την οποία προορίζεται.

Ασφάλεια καυσίμου

• Ανακατεύετε και ρίχνετε το καύσιμο σε εξωτερικό χώρο και όπου δεν υπάρχουν σπίθες ή φλόγες.
• Χρησιμοποιείτε ένα δοχείο κατάλληλο για καύσιμα.
• Μην καπνίζετε ή επιτρέπετε το κάπνισμα κοντά σε καύσιμα ή στη συσκευή/μηχάνημα ή κατά την χρήση της συσκευής/μηχάνημα.

• Σκουπίστε όλες τις κηλίδες καυσίμου πριν την εκκίνηση του κινητήρα.

• Μετακινηθείτε τουλάχιστον 3 μέτρα μακριά από την περιοχή τροφοδοσίας καυσίμου πριν την εκκίνηση του κινητήρα.

• Σταματήστε τον κινητήρα πριν την αφαίρεση του καπακιού του καυσίμου.
• Αδειάστε τη δεξαμενή πριν την αποθήκευση της συσκευής/μηχανήματος. Συνιστάται το άδειασμα του καυσίμου μετά απο κάθε χρηση. Αν το καύσιμο παραμείνει στη δεξαμενή, αποθηκεώστε το ώστε να μην υπάρξει διαρροή.
• Αποθήκεύστε τη συσκευή/μηχάνημά και τό καύσιμο σε χώρο όπου οι ατμοί του καυσίμου δεν μπορούν να φτάσουν σε στινθήρες ή ανρικτές φλόγες από θερμαντήρες νερού, ηλεκτρικους κινητήρες ή διακόπτες, λεβητες κλπ.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Το καύσιμο μπορεί με ευκολία να αναφλεγεί, εκραγεί ή να εισπνευστούν οι ατμοί του, έτσι προσέξτε ιδιαίτερα κατά τον χειρισμό ή το γεμισμα του καυσίμου.

Ασφάλεια κοπής

• Μη κόβετε οποιοδήποτε άλλο υλικό εκτός από γρασίδι και θάμνους.
• Ελέγξτε τη περιοχή κοπής πριν από κάθε χρήση. Αφαιρέστε αντικείμενα τα οποία μπορούν να πεταχτουν ή να μπλεχτούν.
  • Για την προστασία της αναπνοής, φορέστε μια μάσκα προστασίας ενάντια στα αερολύματα κατά την κοπή του γρασιδιού στο οποίο προηγήθηκε ψεκασμός φυτοφαρμάκου.
• Κρατήστε τους αλλους συμπεριλαμβανομενων των παιδιων, ζώγω και τους παραβρισκόμενους και βοηθούς μακριά από τη ζώνη κινδύνου. Σταματήστε τον κινητήρα αμέσως όταν κάποιος σας πλησιάζει.

- Πάντα κρατάτε τον κινητήρα στη δεξιά πλευρά του σώματός σας.

- Κρατείστε τη συσκευή/μηχάνημα γερά και με τα δύο χέρια. - Διατηρήστε σταθερο πατημα και ισορροπία. Μην τεντωνεστε.

- Κρατήστε όλα τα μέρη του σώματός σας μακριά από το σιγαστήρα και το εξάρτημα κοπής όταν η μηχανή λειτουργεί.

- Κρατείστε το εξάρτήμα κοπής κάτω από το ύψος της μέσης.

- Κατά την μετακίγησή σας σε μια νέα περιοχή εργασίας, φροντίστε να σβήνετε το μηχάνημα και διασφαλιστε ότι όλα τα εξαρτήματα κοπής είναι σταματημένα.

- Ποτέ να μη τοποθετείτε το μηχάνημα στο έδαφος όταν αυτό βρίσκεται σε λειτουργία.

• Πάντοτε, να διασφαλίζετε ότι ο κινητήρας είναι εκτός λειτουργίας και τα εξαρτήματα κοπής είναι πλήρως σταματημένα πριν καθαρίσετε τα θραύσματα ή αφαιρέσετε το γρασίδι από τα εξαρτήματα κοπής.

• Πάντοτε να έχετε ένα κουτί πρώτων βοηθειών όταν

χειρίζεστε οπολοδήποτε μηχανοκίνητο εργαλείο.

• Ποτέ να μην ξεκινάτε ή λείτουργείτε τον κινητήρα μέσα σε ένα κλειστό δωμάτιο ή κτίριο ή/και κοντά σε ένα εύφλεκτο υγρό. Η εισπγοή των καυσαερίων της εξάτμισης μπορεί να επιφέρει το θανατο.

• Παρακαλείστε να χρησιμοποιείτε τη συσκευή/το μηχάνημα σύμφωνα με την κρατική και την τοπική νομοθεσία.

Ασφάλεια συντήρησης

• Διατηρήστε τη συσκεύη/μηχάνημα σύμφωνα με τις απαιτούμενες διαδικασίες.
• Αποσυνδέστε το μπουζί πριν από την εκτέλεση της συντήρησης εκτός από την περίπτωση των ρυθμίσεων του καρμπιρατέρ.
• Κρατήστε τα άλλα άτομα μακριά όταν ρυθμίζετε το καρμπυρατέρ.
• Χρησιμοποιείτε μόνο αυθεντικά ανταλλακτικά της Tanaka όπως συνίσταται από τον κατασκευαστη.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μην αποσυναρμολογείτε τον εκκινητήρα ανατύλιξης. Σοβαροί τραυματισμοί μπορούν να προκληθούν από αναπήδηση του εκκινητήρα.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η ακατάλληλη συντήρηση μπορεί να οδηγήσει σε σοβαρή βλάβη του κινητήρα ή σε σοβαρό τραυματισμό.

Μεταφορά και αποθήκευση

- Μεταφέρετε τη συσκευή/μηχάνημα με,το χέρι με τη μηχανή σταματημένη και το σιγαστήρα μακριά από το σώμα σας.

• Αφήστε τη μηχανή γα κρυώσει, αδειάστε τη δεξαμενή καυσίμου και ασφαλίστε τη συσκευή/μηχάνημα πριν την αποθήκευση ή μεταφορά σε ένα όχημα.

- Αδειάστε τη δεξαμενή πριν την αποθήκευση της συσκευής/ μηχανηματος. Συνισταται το αδειασμα του καυσίμου μετά από κάθε χρήση. Αν το καύσιμο παραμείνει στη δεξαμενή, αποθηκευστε το ωστε να μην υπάρξει διαρροή.

- Αποθηκεύστε τη συσκευή/μηχάνημα μακριά από παιδιά.

- Καθαρίζετε και συντηρείτε τη συσκευή προσεκτικά και αποθηκευετε σε ξηρό μέρος.

- Βεβαιώθείτε ότι ή μηχανή είναι σβησμένη κατά τη μεταφορά ή την αποθήκευση.

- Όταν τη μεταφέρετε σε ένα αμάξι, καλύψτε τη λεπίδα με το κάλυμμά της.

Στις περιπτώσεις που σας δεν καλύπτει αυτός ο οδηγός, δώστε προσοχή και χρησιμοποιείτε την.κοινή λογική. Επικοινωνήστε με τον εμπορικό αντιπρόσωπο της Ταπακα αν χρειαστείτε βοήθεια.

Τεχνικα χαρακτηριοτικα

MONT'ΕΛΟ		TBC-550 TBC-550DX TBC-600
Κινητήρας Εκτόπιση (cm3) (ml) 47.0 (2.87 cu.in)Μπουζί NGK BPMR6A ή παρόμοιοςΡελαντί (min−3) 2,800Προτεινόμενη μέγιστη ταχύτητα (min−1)Ταχύτητα άξονα εξόδου κίνησης (min−1)Μέγιστη ισχύς του κινητήρα (kW) 1.70 (@7000 min−1)		11,0008,200-1)
Χωρητικότητα δεξαμενής καυσίμου (cm3) (ml) 1,000 (33.8 fl. oz)
Καθαρό βάρος (kg) 8.7 (19.2 lbs) 8.2 (18.1 lbs) 8.7 (19.2 lbs)
Εξάρτημα κοπής	Τύπος / Δια.(mm)	Μεταλλική λεπίδα/3Tx305	Μεταλλική λεπίδα/3Tx305	Μεταλλική λεπίδα/3Tx305
Επίπεδο ηχητικής πίεσηςLpA (dB (A))	(ISO 22868)ΠαρόμοιοςΑβεβαιότητα	94.8 94.8 94.83	3	3
Μετρημένη στάθμηηχητικής ισχύοςLwA σε (dB (A))	(ISO 22868 )Παρόμοιος	109 109	109
Εγγυημένη στάθμη ηχητικήςισχύοςLwA σε (dB (A))	(2000/14/EC)Επιτάχυνση	116	116	116
Επίπεδο δόνησης (m/s2)	(ISO 22867)
Ισοδύναμο (Πρόσθια / Αριστερή λαβή)		5.0	4.8	3.4
Ισοδύναμο (Οπίσθια / Δεξιά λαβή)		6.0	4.8	3.1
Αβεβαιότητα		1.5	1.5	1.5
Ρελαντί (Πρόσθια / Αριστερή λαβή)		2.8	4.2	3.4
Ρελαντί (Οπίσθια / Δεξιά λαβή)		3.9	3.0	2.4
Επιτάχυνση (Πρόσθια / Αριστερή λαβή)		6.4	5.3	3.3
Επιτάχυνση (Οπίσθια / Δεξιά λαβή)		7.6	6.1	3.6

ΣΗΜΕΙΩΣΗ : Τα ισοδύναμα επίπεδα θορύβου/δόνησης είναι υπολογισμένα ως η σταθμισμένη στο χρόνο συνολική ενέργεια για τα επίπεδα θορύβου/δόνησης υπό διαφορετικές συνθήκες εργασίας με την ακόλουθη κατανομή του χρόνου: 1/2 ρελαντί, 1/2 επιτάχυνση.

* 'Ολα τα δεδομένα μπορούν να τροποποιηθούν χωρίς προειδοποίηση.

Διαδικασιες συναρμολογησης

Κινητήριος άξονας στον κινητήρα (Εικ. 1)

Ξεσφίξετε το μπουλόνι ασφάλισης του σωλήνα (1). Βάλτε τον άξονα κίνησης κατάλληλα μέσα στη θήκη του συμπλέκτη του κινητήρα μέχρις ότου η.σημαδεμένη θέση (2) στο σωλήνα του άξονα μετάδοσης κίνησης να συναντήσει τη θήκη του συμπλέκτη.

ΣΗΜΕΙΩΣΗ

Όταν είναι δύσκολη η εισαγωγή του άξονα κίνησης, περιστρέψτε τον άξονα κίνησης από το άκρο στερέωσης του κόφτη προς τη φορά του ρολογιού ή αντίθετα. Σφίξτε το μπουλόνι ασφάλισης του σωλήνα ευθυγραμμίζοντάς το με τη τρύπα στο σωλήνα του άξονα. Έπειτα σφίξτε καλά το μπουλόνι σύσφιξης (3).

Άξονας μετάδοσης κίνησης στο κινητήρα για το ΤΒС-550DX (Εικ. 2)

Συνδέστε τον κινητήρα στη θήκη του συμπλέκτη (2) με τις τέσσερις βίδες ή τα μπουλόνια (1) που παρέχονται.

ΣΗΜΕΙΩΣΗ για το ΤΒС-600 (Εικ. 4, 5)

Ο άξονας μετάδοσης κίνησης και ο κινητήρας αυτού του μοντέλου έχουν προ-συναρμολογηθεί στο εργοστάσιο. Το μόνο που πρέπει να κάνετε είναι να συνδέσετε την πρόσφυση του γκαζιού στη λαβή με μια βίδα και ένα παξιμάδι και μετά να τη τοποθετήσετε στα υποστηρίγματα της λαβής. Βιδώστε καλά το παξιμάδι με τα δάκτυλα.

Εγκατάσταση λαβής (Εικ. 3)

Αφαιρέστε το υποστήριγμα της λαβής (1) από τη συνδεσμολογία. Τοποθετείστε τις λαβές και συνδέστε χαλαρά το υποστήριγμα της λαβής με τέσσερα μπουλόνια. Ρυθμίστε στην κατάλληλη θέση. Έπειτα στερεώστε το καλά με τα μπουλόνια.

Λαβή εγκατάστασης για το ΤΒС-550DX (Εικ. 6, 7)

Τοποθετήστε τις λαβές και συνδέστε χαλαρά το υποστήριγμα της λαβής με το κουμπί της λαβής. Ρυθμίστε στην κατάλληλη θέση. Κατόπιν στερεώστε το καλα με το κουμπί της λαβής.

Συνδέστε τη ντίζα του γκαζιού στη λαβή με μια βίδα και ένα παξιμάδι.

Σύρμα γκαζιού/καλώδιο σταματήματος

Βάλτε τα καλώδια σταματήματος (3) και το σύρμα γκαζιού (1) μέσα στο προστατευτικό σωλήνα (2). Μετά απαγκιστρώσετε το προστατευτικό παράβλημα και τυλίξετε με αυτό τα προστατευμένα καλώδια σταματήματος και το σύρμα του γκαζιού (1) (Εικ. 8).

ΣΗΜΕΙΩΣΗ

Στερεώστε τον προστατευτικό σωλήνα στον άξονα μετάδοσης κίνησης (TBC-550) ή τη λαβή (TBC-550DX) χρησιμοποιώντας τους σφικτήρες καλωδίου.

Τοποθέτηση του προφυλακτήρα λεπίδας (Εικ. 9, 10)

ΣΗΜΕΙΩΣΗ

Σε ορισμένα μοντέλα το υποστήριγμα προφυλακτήρα ενδέχεται να είναι ήδη συνδεδεμένο στο κιβώτιο ταχυτήτων.

Τοποθτήστ το προφυλακτήρα της λάμας στον σωλήνα του άξονα μτάδοσης κίνησης νάντια στη γωνιακή μτάδοση. Σφίξτ το υποστήριγμα του προφυλακτήρα καλά έτσι ώστ ο προφυλακτήρας της λάμας να μην πριστρέφται ή να μτακινίται προς τα κάτω κατά τη λιτουργία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κάποιοι προφυλακτήρες λεπίδας είναι εφοδιασμένοι με αιχμηρά άκρα. Προσοχή κατά το χειρισμό τους.

ΣΗΜΕΙΩΣΗ (Εικ. 10)

Όταν γίνεται χρήση της αλουμινένιας κεφαλής της Tanaka (CH-100 ή CH-300) στη συσκευή σας, το αἰχμηρό άκρο (2) (Εάν παρέχεται) που περιλαμβάνεται στη τσάντα εργαλείων, πρέπει να στερεώνεται καλά στον προφυλακτήρα χρησιμοποιώντας το μπουλόνι που φαίνεται (3).

'Οταν χρησιμοποιείτε μια κεφαλή κοπτικού, με προφυλακτήρα λεπίδας δύο τεμαχίων, συνδέστε την προέκταση του προφυλακτήρα στον προφυλακτήρα λεπίδας. (Εικ. 11)

ΣΗΜΕΙΩΣΗ

Κατά τη σύνδεση της προέκτασης του προφυλακτήρα στον προφυλακτήρα της λεπίδας, το αιχμηρό άκρο πρέπει να αφαιρείται από τον προφυλακτήρα της λεπίδας (εάν έχει τοποθετηθεί).

ΣΗΜΕΙΩΣΗ

Εάν η συσκευή σας έχει στον άξονα μετάδοσης κίνησης ετικέτα με οδηγίες για την τοποθέτηση της λαβής, ακολουθείστε την εικόνα.

ΣΗΜΕΙΩΣΗ

Για την αφαίρεση της προέκτασης του προφυλακτήρα, ανατρέξτε στα σχέδια. Φοράτε γαντια καθώς η επέκταση έχει αιχμηρά άκρα, έπειτα σπρώξτε τις τέσσερις τετράγωνες προεξοχές στον προφυλακτήρα μια προς μια με τη σειρά. (Εικ. 12)

TBC-550DX (Euk. 13A)

Σφίξτε το εσώκλειστο κάλυμμα του κιβωτίου ταχυτήτων στο κιβώτιο ταχυτήτων με τις 3 βίδες (3).

ΣΗΜΕΙΩΣΗ

Μετά την εγκατάσταση του καλύμματος του κιβωτίου ταχυτήτων, παρακαλούμε διασφαλίστε ότι η τετράγωνη τρύπα πάνω (2) στο κάλυμμα του κιβωτίου ταχυτήτων είναι ευθυγραμμισμένη με την εγκοπή (1) στο κιβώτιο ταχυτήτων.

Τοποθέτηση της λεπίδας κοπής (Εικ. 13, 14)

(Εάν παρέχεται)

Όταν τοποθετείτε μια λεπίδα κοπής, σιγουρευτείτε ότι δεν υπάρχουν ραγίσματα ή οποιαδήποτε ζημιά σε αυτή και ότι οι άκρες κοπής είναι στραμμένες στη σωστή κατεύθυνση.

ΣΗΜΕΙΩΣΗ

• Κατά την εγκατάσταση του καλύμματος στήριξης του κόφτη (1), σιγουρευτείτε ότι έχετε τοποθετήσει την κοίλη πλευρά προς τα επάνω.
• Εισάγετε το κλειδί Άλλεν (2) στην τρύπα της γωνιακής μετάδοσης προκειμένου να κλειδωθεί ο συγκρατητής του κόπτη (3). Παρακαλώ σημειώστε ότι το μπουλόνι στερέωσης του κόφτη ή το παξιμάδι (4) έχει αριστερόστροφο σπείραμα, (ξεσφίγγει κατά τη φορά του ρολογιού/ σφίγγει κατά την αντίθετη φορά). Σφίξτε το μπουλόνι στερέωσης ή το παξιμάδι με το γαλλικό κλειδί.

ΣΗΜΕΙΩΣΗ

Αν η συσκευή σας είναι του τύπου στερέωσης με παξιμάδι και είναι εφοδιασμένη με περόνη η λάμα πρέπει να στερεώνεται με καινούργια περόνη (5) κάθε φορά που τοποθετείται. (Εικ. 15)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Πριν τη λειτουργία σιγουρευτείτε ότι η λεπίδα έχει τοποθετηθεί σωστά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν η συσκευή σας είναι εφοδιασμένη με προστατευτικό κάλλυμα κάτω από τη λεπίδα κοπής, ελέγξτε εάν υπάρχει φθορά η ραγίσματα πριν από τη χρήση. Εάν βρεθεί οποιαδήποτε ζημιά ή φθορά, αντικαταστήστε το, επειδή είναι αναλώσιμο είδος.

Εγκατάσταση κεφαλής κοπής Brain

ΣΗΜΕΙΩΣΗ

Για την εγκατάσταση συμβουλευτείτε το Εγχειρίδιο ιδιοκτήτη Brain, που παρέχετε μαζί με την κεφαλή κοπής Brain.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για τις κεφαλές Tanaka Brain ή για τις κεφαλές Tanaka από κράμα, χρησιμοποιείστε μόνο την εύκαμπτη, μη μεταλλική σειρα που συστήνεται από τον κατασκευαστή. Οπέ τμη χρησιμοποιείτε σύρμα ή συρμάτινα σχοινιά. Μπορεί να κοπούν και να αποτελέσουν κίνδυνο εάν εκτοξευθούν.

ΣΗΜΕΙΩΣΗ

Όταν χρησιμοποιείτε κεφαλή Tanaka από κράμα (CH-100), το άρχικό μήκος της γραμμής κοπής πρέπει να είναι περίπου 17 εκ. το καθένα. (Εικ. 16)

Διαδικασια λειτουργιασ

Καύσιμο (Εικ. 17)

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

- Ο κόφτησ είναι εφοδιασμένοσ με δίτροχο κινητήρα. Πάντοτε να λειτουργείτε τον κινητήρα με καύσιμο που είναι αναμιγμένο με λάδι. Να παρέχετε επαρκή αερισμό, κατά την παροχή καυσίμου ή το χειρισμό καυσίμου.

• Το καύσιμο περιέχει εύφλεκτα υγρά και είναι δυνατόν να τραυματιστείτε βαριά όταν το εισπνέετε ή το ρίξετε πάνω στο σώμα σασ. Προσέχετε πάντα κατά το χειρισμό του καυσίμου. Πάντοτε να παρέχετε καλό αερισμό κατά τον χειρισμό του καυσίμου μέσα στο κτίριο.

Καύσιμο

• Πάντοτε να χρησιμοποιείτε επώνυμη αμόλυβδη βενζίνη 89 οκτανίων.
• Χρησιμοποιείτε αυθεντικό δίχρονο λάδι ή ένα μίγμα μεταξύ 25:1 έως 50:1, παρακαλούμε να συμβουλευτείτε τη φιάλη λαδιού ή τον εμπορικό αντιπρόσωπο της Ταπακα για την αναλογία.
  • μόνο για την πολιτεία της Καλιφόρνιας σε αναλογία 50:1.
• Εάν δεν είναι διαθέσιμο το αυθεντικό λάδι, χρησιμοποιείτε ένα λάδι ποιότητας αντι-οξειδωτικού προσθέτου με ρητή επισήμανση χρήσης για αερόψυκτους δίχρονους κινητήρες (JASO FC GRADE OIL ή ISO EGC GRADE). Μην χρησιμοποιείτε BIA ή TCW (για υδρόψυκτους δίχρονους κινητήρες) ανάμικτο λάδι.
• Ποτέ μην χρησιμοποιείτε λάδι μεταβλητής ρευστότητας (10 W/30) ή χρησιμοποιημένο λάδι.
• Πάντοτε να αναμιγνύετε το καύσιμο και το λάδι σε ένα ξεχωριστό καθαρό δοχείο.

Ξεκινάτε πάντοτε με τη μισή ποσότητα του λαδιού που είναι να χρησιμοποιηθεί.

Μετά συμπληρώστε την πλήρη ποσότητα λαδιού. Αναμίξτε (ανακινήστε) το μίγμα καυσίμου. Προσθέστε την υπόλοιτη ποσότητα λαδιού.

Αναμίξτε (ανακινήστε) το μίγμα καυσίμου πριν το βάλετε στη δεξαμενή καυσίμου.

Ανάμιξη ποσότητας δίχρονου πετρελαίου και βενζίνης

Βενζίνη (Λίτρα)	Δίχρονο λάδι (ml)
	Αναλογία 50:1 Αναλογία 25:1
0.5 10 20	—
1	2	0
2	4	0
4 80 160	—

Παροχή καυσίμου

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Πάντοτε να σβήνετε τον κινητήρα πριν από τον ανεφοδιασμό καυσίμου.
  • Ανοίξτε αργά τη δεξαμενή καυσίμου, όταν την ανεφοδιάζετε με καύσιμο, έτοι ώστε να εξαφανιστεί μια πιθανή υπερπίεση.
• Μετά τον ανεφοδιασμό σφίξτε προσεκτικά το καπάκι καυσίμου.
• Πάντα να μετακινείτε τη συσκευή 3 μ από την περιοχή ανεφοδιασμού πριν να τη θέσετε σε λειτουργία.
• Πλένετε πάντα με σαπούνι οποιοδήποτε καύσιμο που έπεσε πάνω στα ρούχα σασ.
• Βεβαιωθείτε ότι ελέγχετε οποιαδήποτε διαρροή καυσίμου μετά τον ανεφοδιασμό.

Πριν τον ανεφοδιασμό, καθαρίστε καλά το καπάκι της δεξαμενής για να εξασφαλίσετε ότι δεν θα πέσουν βρωμιές στη δεξαμενή. Εξασφαλίστε ότι το καύσιμο είναι καλά αναμιγμένο, κουνώντας το δοχείο, πριν την παροχή καυσίμου.

Εκινώντασ (Εικ. 18, 19, 20)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Πριν την εκκίνηση, σιγουρευτείτε ότι το εξάρτημα κοπής δεν ακουμπά κάτι.

1. Τοποθετείστε το διακόπτη ανάφλεξης (1) στη θέση ΟΝ. (Εικ. 18, 19)
   * Σπρώξτε το βολβό αρχικής πλήρωσης (5) πολλές φορές έτσι ώστε το καύσιμο να εισρεύσει μέσα στο βολβό ή στον αγωγό περιστροφής. (Εάν παρέχεται) (Εικ. 20)

2. Με την ασφάλεια της σκανδάλης του γκαζιού (2) πατημένη (αν παρέχεται), πατήστε τη σκανδάλη του γκαζιού και σπρώξτε το κλείδωμα της σκανδάλης του γκαζιού (3), στη συνέχεια αφήστε σιγά-σιγά τη σκανδάλη του γκαζιού και μετά την ασφάλεια της σκανδάλης του γκαζιού. Η ενέργεια αυτή θα κλειδώσει το γκάζι στη θέση εκκίνησης. (Εικ. 18, 19)

3. Ρυθμίστε το μοχλό τσοκ στη θέση CLOSED (κλειστο) (4). (Εικ. 20)

4. Τραβήξετε απότομα τον εκκινητήρα ανατύλιξης, προσέχοντας να κρατήσετε το χερούλι και να μην το αφήσετε να γυρίσει πίσω.

5. Όταν ακούτε τον κινητήρα να προσπαθεί να ξεκινήσει, τοποθετείστε το μοχλό τσοκ πίσω στη θέση λειτουργια RUN (ανοιχτό). Έπειτα τραβήξτε ξανά τον εκκινητήρα ανατύλιξης απότομα.

ΣΗΜΕΙΩΣΗ

Αν ο κινητήρας δεν ξεκινά, επαναλάβετε τα βήματα από το 2 έως το 5.

1. Μετά την εκκίνηση του κινητήρα, τραβήξετε τη σκανδάλη γκαζιού για να ελευθερωθεί η ασφάλεια γκαζιού. Έπειτα αφήστε τον κινητήρα να ζεσταθεί για 2-3 λεπτά πριν τη χρήση οποιουδήποτε φορτίου.

Κοπή (Εικ. 21, 22, 23, 24)

• Κατά την κοπή, να λειτουργείτε τον κινητήρα με πάνω από 6500 στροφές το λεπτό. Παρατεταμένη λειτουργία σε χαμηλές στροφές το λεπτό μπορεί να προκαλέσει πρόωρη φθορά του συμπλέκτη.
• Κόψτε το γρασίδι από τα δεξιά προς τα αριστερά.
• Μπορεί να παρουσιαστεί πρωστική ισχύς λεπίδας όταν η περιστρεφόμενη λεπίδα έρθει σε επαφή με ένα στερεό αντικείμενο στην κρίσιμη επιφάνεια.
  Μπορεί να προκληθεί μια επικίνδυνη αντίδραση έχοντας ως αποτέλεσμα τη βίαιη εξακόντιση ολόκληρης της συσκευής και του χειριστή της. Αυτό το φαινόμενο ονδμάζεται πρωστική ισχύς λεπίδας. Ως αποτέλεσμα, ο χεδριστής μπορεί να χάσει τον έλεγχο της συσκευής κάτι το οποίο μπορεί να προκαλέσει σοβαρό ή θανατηφόρο τραυματισμό. Η πρωστική ισχύς της λεπίδας είναι πιθανότερο να εμφανιστεί σε περιοχές όπου είναι δύσκολο να δει κάποιος το υλικό προς κοπή.
  • Φοράτε το λουρί όπως φαίνεται στην εικόνα (εάν παρέχεται). Η λεπίδα περιστρέφεται αντίθετα από τη φορά του ρολογιού, έτσι, σας συμβουλεύουμε να χειρίζεστε τη συσκευή από τα δεξιά προς τα αριστερά για αποτελεσματική κοπή. Κρατείστε τα άτομα που παρακολουθούν σε απόσταση το λιγότερο 15 μ. από το χώρο εργασίας.

ΣΗΜΕΙΩΣΗ

Πιέστε το κουμπί γρήγορης απελευθέρωσης ή τραβήξε το πτερύγιο απελευθέρωσης έκτατης ανάγκης (εάν παρέχεται) σε περίπτωση έκτακτης ανάγκης. (Εικ. 23)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν το εξάρτημα κοπήσ χτυπήσει πάνω σε πέτρεσ ή άλλα θραύσματα, σταματήστε τον κινητήρα και σιγουρευτείτε ότι το εξάρτημα και τα σχετικά τμήματα είναι άθικτα. Όταν γρασίδι ή φύλλα τυλιχτούν γύρω από το εξάρτημα, σταματήστε τον κινητήρα και αφαιρέστε τα.

Σταμάτημα (Εικ. 25)

Ελλατώστε την ταχύτητα του κινητήρα και λειτουργήστε

τη συσκευή στο ρελαντί για μερικά λεπτά, έπειτα κλείστε το διακόπτη ανάφλεξης.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

'Ενα εξάρτημα κοπήσ μπορεί να προκαλέσει τραυματισμό καθώσ συνεχίζει να περιστρέφεται αφότου σταματήσει ο κινητήρασ ή ελευθερωθεί ο έλεγχοσ λειτουργίασ. Όταν η συσκευή είναι κλειστή, βεβαιωθείτε ότι το εξάρτημα κοπήσ έχει σταματήσει να λειτουργεί πριν τοποθετήσετε τη συσκευή κάτω.

Συντηρηση

Η ΣΥΝΤΗΡΗΣΗ, ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΉΗ ΕΠΙΣΚΕΥΗ ΤΩΝ ΣΥΣΚΕΥΩΝ ΕΛΕΓΧΟΥ ΤΩΝ ΚΑΥΣΑΕΡΙΩΝ ΚΑΙ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΜΠΟΡΟΥΝ ΝΑ ΓΙΝΟΥΝ ΑΠΟ ΕΝΑ ΣΥΝΕΡΓΕΙΟ ΕΙΔΙΚΟ ΣΕ ΕΚΤΟΣ ΔΡΟΜΟΥ ΚΙΝΗΤΗΡΕΣ ΉΗ ΑΠΟ ΈΝΑΝ ΤΕΧΝΙΚΟ.

Ρύθμιση του καρμπιρατέρ (Εικ. 26)

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Το εξάρτημα κοπήσ μπορεί να περιστρέφεται κατά τη διάρκεια των ρυθμίσεων του καρμπυρατέρ.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ποτέ μην εκκινείτε τον κινητήρα χωρίσ να έχετε συναρμολογήσει πλήρωσ το κάλυμμα του συμπλέκτη και το σωλήνα! Διαφορετικά ο συμπλεκτήσ μπορεί να λασκάρει και να προκαλέσει τραυματισμό.

Στο καρμπιρατέρ, το καύσιμο ανακατεύεται με αέρα. Κατά τη δοκιμή του κινητήρα στο εργοστάσιο, το καρμπιρατέρ είναι ρυθμισμένο. Μια πρόσθετη ρύθμιση μπορεί να απαιτηθεί, σύμφωνα με το κλίμα και το υψόμετρο. Το καρμπιρατέρ έχει μια δυνατότητα ρύθμισης.

T = Βίδα ρύθμισησ ταχύτητασ ρελαντί.

Ρύθμιση ταχύτητασ ρελαντί (Τ)

Ελέγξε τότι το φίλτρο του αέρα είναι καθαρό. Όταν η ταχύτητα του ρελαντί είναι σωστή, το εξάρτημα κοπής δεν θα περιστρέφεται. Αν απαιτείται ρύθμιση, κλείστε (δεξιόστροφα) την Τ-βίδα, με τον κινητήρα σε λειτουργία, μέχρι το εξάρτημα κοπής να αρχίσει να περιστρέφεται. Ξεβιδώστε (αριστερόστροφα) τη βίδα μέχρι να σταματήσει το εξάρτημα κοπής. Η σωστή ταχύτητα του ρελαντί έχει επιτευχθεί όταν ο κινητήρας δουλεύει ομαλά σε όλες τις θέσεις, πολύ πιο κάτω από τις στροφές ανά λεπτό που έχει όταν το εξάρτημα κοπής αρχίζει να περιστρέφεται. Αν το εξάρτημα κοπής περιστρέφεται ακόμα μετά τη ρύθμιση ταχύτητας του ρελαντί, επικοινωνήστε με τον εμπορικό αντιπρόσωπο της Tanaka.

ΣΗΜΕΙΩΣΗ

Οι κανονικές στροφές ανά ώρα σε λειτουργία ρελαντί είναι 2500-3000 στροφές ανά ώρα.

ΣΗΜΕΙΩΣΗ

Μερικά μοντέλα που πωλούνται σε περιοχές με αυστηρούς νόμους εκπομπής καυσαερίων δεν διαθέτουν τις ρυθμίσεις για υψηλή και χαμηλή ταχύτητα. Τέτοιες ρυθμίσεις μπορεί να επιτρέψουν τη λειτουργία του κινητήρα έξω από το επιτρεπόμενο όρια εκπομπής καυσαερίων. Για αυτά τα μοντέλα, η μόνη ρύθμιση του καρμπιρατέρ είναι η ρύθμιση της ταχύτητας του ρελαντί.

Για μοντέλα εξοπλισμένα με ρυθμίσεις χαμηλής και

υψηλής ταχύτητας; τα καρμπυρατέρ είναι προρυθμισμένα από το εργοστάσιο. Δευτερεύουσες ρυθμίσεις μπορεί να βελτιστοποιήσουν την απόδοση με βάση το κλίμα, το υψόμετρο κτλ. Ποτέ μη περιστρέφετε τις ρυθμιστικές βίδες κατά διαστήματα μεγαλύτερα των 90°, καθώς μπορεί να προκληθεί βλάβη στον κινητήρα λόγω λανθασμένης ρύθμισης. Εάν δεν είστε εξοικειωμένοι με τον τύπο ρύθμισης ζητείστε βοήθεια από τον εμπορικό αντιπρόσωπο της Ταπακα.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Όταν ο κινητήρασ βρίσκεται σε ρελαντί, το εξάρτημα κοπήσ δεν πρέπει σε καμία περίπτωση να περιστρέφεται.

Φίλτρο αέρα (Εικ. 27)

Το φίλτρο αέρα πρέπει να είναι καθαρό από σκόνη και βρωμιά για την αποφυγή:

• Δυσλειτουργίας καρμπυρατέρ
• Προβλημάτων εκκίνησης
- Μείωσης δύναμης του κινητήρα
- Περιττής φθοράς των μερών του κινητήρα
- Μη κανονικής κατανάλωσης καυσίμου

Καθαρίζετε το φίλτρο αέρα καθημερινά ή συχνότερα όταν εργάζεστε σε περιοχές με υπερβολική σκόνη.

Καθαρισμόσ του φίλτρου αέρα

Αφαιρέστε το κάλυμμα του φίλτρου αέρα και το φίλτρο (1). Ξεπλένετε με ζεστό σαπουνόνερο. Ελέγξτε ότι το φίλτρο είναι καθαρό πριν την επανασυναρμολόγηση. Ένα φίλτρο αέρα που έχει χρησιμοποιηθεί για κάποιο διάστημα, δεν μπορεί να καθαριστεί πλήρως. Επομένως, πρέπει να αντικαθίσταται τακτικά με ένα νέο. Ένα καταστραμμένο φίλτρο πρέπει να αντικαθίσταται.

Φίλτρο καυσίμου (Εικ. 28)

Αδειάστε όλο το καύσιμο από τη δεξαμενή καυσίμου και αφαιρέστε το φίλτρο καυσίμου από τη δεξαμενή. Τραβήξτε τα στοιχεία του φίλτρου έξω από το στήριγμα και ξεπλύνατε το φίλτρο με ζεστό νερό και απορρυπαντικό. Ξεπλύνατε καλά μέχρι να ξεβγαλθεί όλο το απορρυπαντικό. Πιέστε, μην στύψετε, το παραπανίσιο νερό και αφήστε το φίλτρο να στεγνώσει με τον αέρα.

ΣΗΜΕΙΩΣΗ

Εάν το φίλτρο είναι σκληρό εξαιτίας υπερβολικής βρωμιάς, αντικαταστήστε το.

Μπουζί (Εικ. 29)

Η κατάσταση του μπουζί επηρεάζεται από:

• Λανθασμένη ρύθμιση του καρμπιρατέρ
- Λανθασμένο μίγμα καυσίμου (παραπάνω από την κανονική ποσότητα λαδιού στη βενζίνη)

• Βρώμικο φίλτρο αέρα

• Δύσκολες συνθήκες λειτουργίας (όπως ψυχρός καιρός) Αυτοί οι παράγοντες δημιουργούν επικαθήσεις στα ηλεκτρόδια του μπουζί και μπορεί να προκαλέσουν δυσλειτουργία και δυσκολίες εκκίνησης. Αν ο κινητήρας έχει μικρή ισχύ, δυσκολεύεται να ξεκινήσει ή δεν λειτουργεί σωστά στην ταχύτητα του ρελαντί, πάντοτε ελέγχετε πρώτα το μπουζί. Αν το μπουζί είναι βρώμικο, καθαρίστε το και ελέγξετε το κενό των ηλεκτροδίων. Επαναρυθμίστε εάν είναι απαραίτητο. Το σωστό κενό είναι 0,6 χιλ. Το μπουζί πρέπει να αντικατασταθεί μετά από περίπου 100

ώρες λειτουργίας ή νωρίτερα εάν τα ηλεκτρόδια είναι πολύ φθαρμένα.

ΣΗΜΕΙΩΣΗ

Σε ορισμένες περιοχές οι τοπικές διατάξεις απαιτούν τη χρήση ενός μπουζί αντίστασης για την καταστολή των σημάτων ανάφλεξης. Αν αυτό το μηχάνημα ήταν αρχικά εφοδιασμένο με μπουζί αντίστασης, χρησιμοποιείστε τον ίδιο τύπο μπουζί κατά την αντικατάσταση.

Γωνιακή μετάδοση (Εικ. 30)

Ελέγξτε τη γωνιακή μετάδοση ή το γωνιακό γρανάζι για το επίπεδο του γράσου κάθε 50 ώρες λειτουργίας αφαιρώντας το βύσμα πλήρωσης του γράσου στην πλευρά της γωνιακής μετάδοσης.

Εάν δεν υπάρχει γράσο στα πλαϊνά των ταχυτήτων, γεμίστε τη μετάδοση με ένα γενικής χρήσης, καλής ποιότητας γράσο βασισμένο στο λίθιο μέχρι τα 3/4. Μην γεμίζετε εντελώς τη μετάδοση.

Λεπίδα (Εικ. 31)

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Φοράτε προστατευτικά γάντια κατά το χειρισμό ή τη συντήρηση τησ λεπίδασ.

• Χρησιμοποιείτε αιχμηρή λεπίδα. Μια στομωμένη λάμα είναι πιο πιθανό να ραγίσει και να κλωτσήσει. Αντικαταστήστε το παξιμάδι σύσφιξης εάν είναι φθαρμένο και δύσκολο να σφίξει.
- Όταν αντικαθιστάτε τη λεπίδα, αγοράστε μια η οποία συνίσταται από την Tanaka, με τρύπα στερέωσης 25,4 χιλ. (μία ίντσα).
- Όταν τοποθετείτε μια πριονωτή λάμα (2), πάντα να τοποθετείτε τη σφραγισμένη πλευρά προς τα επάνω. Στην περίπτωση λεπίδας 3 ή 4 δοντιών (1) (3), αυτή μπορεί να χρησιμοποιηθεί και από τις δύο πλευρές.
- Χρησιμοποιήστε τη σωστή λεπίδα ανάλογα με το είδος της εργασίας.
- Όταν αντικαθιστάτε τις λεπίδες, να χρησιμοποιείτε τα κατάλληλα εργαλεία.
- Όταν οι άκρες κοπής στομώσουν, ακονίστε τις ξανά ή λιμάρετέ τις όπως φαίνεται στην εικόνα. Το λανθασμένο ακόνισμα μπορεί να προκαλέσει υπερβολική δόνηση.
- Πετάξτε τις λεπίδες που παρουσιάζουν κάμψη, στρέβλωση, ράγισμα, σπάσιμο ή έχουν με οποιοδήποτε τρόπο φθαρεί.

ΣΗΜΕΙΩΣΗ

Όταν ακονίζετε τη λεπίδα είναι σημαντικό να διατηρήσετε την αρχική μορφή της ακτίνας στη βασή του δοντιού για την αποφυγή του ραγίσματος.

Πρόγραμμα συντήρησησ

Παρακάτω θα βρείτε ορισμένες γενικές οδηγίες συντήρησης. Για περισσότερες πληροφορίες απευθυνθείτε σε έναν εμπορικό αντιπρόσωπο της Tanaka.

Ημερήσια συντήρηση

• Καθαρίστε το εξωτερικό της συσκευής.
• Ελέγξτε ότι το λουρί δεν έχει φθαρεί.
• Ελέγξε τον προφυλακτήρα της λεπίδας για ζημιά ή ραγίσματα. Αντικαταστήστε τον προφυλακτήρα σε περίπτωση χτυπήματος ή ραγίσματος.
  • Ελέγξτε ότι το εξάρτημα κοπής είναι κατάλληλα κεντραρισμένο, αιχμηρό και χωρίς ραγίσματα. Ένα μη κεντραρισμένο εξάρτημα κοπής προκαλεί ισχυρές

δονήσεις που μπορούν να βλάψουν τη συσκευή.

• Ελέγξτε ότι το παξιμάδι του εξαρτήματος κοπής είναι επαρκώς σφιγμένο.
• Βεβαιωθείτε ότι ο προφυλακτήρας μεταφοράς της αλυσίδας δεν έχει ζημιά και μπορεί να στερεωθεί με ασφάλεια.
• Ελέγξτε ότι τα παξιμάδια και οι βίδες είναι επαρκώς σφιγμένα.

Εβδομαδιαία συντήρηση

• Ελέγξτε τον εκκινητήρα, ειδικά το σκοινί.
• Καθαρίστε το εξωτερικό μπουζί.
• Αφαιρέστε το μπουζί και ελέγξτε το κενό του ηλεκτροδίου. Ρυθμίστε το στα 0,6 χιλ ή αλλάξτε το μπουζί.
• Βεβαιωθείτε ότι δεν εμποδίζεται η εισαγωγή αέρα στον εκκινητήρα.
• Ελέγξετε ότι το γωνιακό γρανάζι είναι γεμάτο με γράσο μέχρι τα 3/4.
• Καθαρίστε το φίλτρο αέρα.

Μηνιαία συντήρηση

• Ξεπλύντε τη δεξαμενή καυσίμου με βενζίνη και καθαρίστε το φίλτρο καυσίμου.
• Καθαρίστε το εξωτερικό του καρμπιρατέρ και το χώρο γύρω από αυτό.

Τριμηνιαία συντήρηση

• Να καθαρίζετε τα πτερύγια ψύξης στον κύλινδρο.
• Καθαρίστε τον ανεμιστήρα και το χώρο γύρω από αυτό.
• Καθαρίστε το σιγαστήρα από τη μουτζούρα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ο καθαρισμός των πτερυγίων των κυλίνδρων, του ανεμιστήρα και του σιγαστήρα πρέπει να γίνονται μόνο από ένα αντιπρόσωπο του σέρβις εξουσιοδοτημένο από την Tanaka.

MEMO

GB	EC DECLARATION OF CONFORMITY(Applies to Europe only)We declare under our sole responsibility that this product is in conformity with Directive 2006/42/EC, 2004/108/EC and 2000/14/EC.The following standards have been taken into consideration.EN ISO 12100, EN ISO 11806-1, CISPR 12Annex V (2000/14/EC): For information relating to noise emissions, see the chapter specifications.The European Standards Manager at Hitachi Koki Europe Ltd. is authorized to compile the technical file.This declaration is applicable to the product affixed CE marking.	NL	ECVERKLARING VAN CONFORMITEIT(Geldt alleen voor Europa)Wij verklaren onder eigen verantwoordelijkheid dat dit product voldoet aan de richtlijn 2006/42/EC, 2004/108/EC en 2000/14/EC.De volgende standaards zijn toegepast.EN ISO 12100, EN ISO 11806-1, CISPR 12Aanvulling V (2000/14/EC): Voor informatie over de lawaai-emissie wordt u verwezen naar het hoofdstuk met de specificaties.De manager voor Europese normen van Hitachi Koki Europe Ltd.heeft de bevoegdheid tot het samenstellen van het technische bestand.Deze verklaring is van toepassing op produkten voorzien van de CEmarkeringen
DE	ERKLÄRUNG ZUR KONFORMITÄT MIT CE-REGELN(Gilt nur für Europa)Wir erklären eigenverantwortlich, dass dieses Produkt den Bestimmungen der Richtlinien 2006/42/EG, 2004/108/EG und 2000/14/EG des Europäischen Rates entspricht. Die nachfolgenden Standards wurden in Betracht gezogen.EN ISO 12100, EN ISO 11806-1, CISPR 12Anhang V (2000/14/EG): Informationen zur Geräuschentwicklung finden Sie im Kapitel Spezifizierungen. Der Manager für europäische Standards bei der Hitachi Koki Europe Ltd. ist zum Verfassen der technischen Datei befugt.Diese Erklärung gilt für Produkte, die die CE-Markierung tragen.	ES	DECLARACIÓN DE CONFORMIDAD DE LA CE(De aplicación sólo en Europa)Declaramos bajo nuestra exclusiva responsabilidad que este producto es conforme con las Directivas 2006/42/CE, 2004/108/ CE y 2000/14/CE. Se han tenido en consideración las siguientes normas.EN ISO 12100, EN ISO 11806-1, CISPR 12Anexo V (2000/14/CE): Para más información sobre la emisión de ruidos, consulte la sección de especificaciones.El Jefe de Normas Europeas de Hitachi Koki Europe Ltd. está autorizado para recopilar archivos técnicos.Esta declaración se aplica a los productos con marcas de la CE.
FR	DECLARATION DE CONFORMITE CE(Concerne l'Europe uniquement)Nous déclarons sur la foi de notre seule responsabilité que ce produit est conforme aux dispositions des Directives du Conseil de l'Union européenne 2006/42/EC, 2004/108/EC et 2000/14/EC. Les nonnes suivantes ont été prises en considération.EN ISO 12100, EN ISO 11806-1, CISPR 12Annexe V (2000/14/EC): Pour les informations relatives aux émissions de bruits, reportez-vous au chapitre Caractéristiques.Le responsable des normes européennes d'Hitachi Koki Europe Ltd.est autorisé à compiler les données techniques.Cette déclaration s'applique aux produits désignés CE.	PT	DECLARAÇÃO DE CONFORMIDADE CE(Aplica-se apenas à Europa)Declaramos para os devidos efeitos que este produto cumpre os requisitos das directivas comunitárias 2006/42/CE, 2004/108/CE e 2000/14/CE. As seguintes normas harmonizadas foram aplicadas.EN ISO 12100, EN ISO 11806-1, CISPR 12Anexo V (2000/14/CE): Para obter mais informações relacionadas com emissões de ruido, consulte as especificações do capítulo.O Gestor de Normas Europeias da Hitachi Koki Europe Ltd. está autorizado a compilar o ficheiro técnico.Esta declaração se aplica aos produtos designados CE.
IT	DICHIARAZIONE DI CONFORMITÀ CE(Si applica solo all'Europa)Dichiariamo sotto la nostra esclusiva responsabilità che questo prodotto è conforme alle Direttive del Consiglio 2006/42/CE, 2004/108/CE e 2000/14/CE. Sono stati presi in considerazione i seguenti standard.EN ISO 12100, EN ISO 11806-1, CISPR 12Allegato V (2000/14/CE): Per informazioni riguardo alle emissioni di rumore, consultare le specifiche del capitolo. Il Responsabile delle Norme Europee di Hitachi Koki Ltd. è autorizzato a compilare la scheda tecnica.Questa dichiarazione è applicabile ai prodotti cui sono applicati imarchi CE.	GR	EK ΔΗΛΩΣΗ ΕΝΑΡΜ ΝΙΣΜ Υ(Εφαρμόζεται μόνο για την Ευρώτη)Δηλώνουμε με αποκλειστική μας ευθύνη ότι αυτό το προϊόν βρίσκεται σε συμμόρφωση με τις οδηγίες του Ευρωπαϊκού Συμβυλίου 2006/42/ΕΚ, 2004/108/ΕΚ και 2000/14/ΕΚ.Τα παρακάτω πρότυπα έχουν ληρθεί υπόψην.EN ISO 12100, EN ISO 11806-1, CISPR 12Παράρτημα V (2000/14/ΕΚ): Για πληροφορίες σχετικά με την εκπομπή θορύβου, βλέπε τις προδιαγραφές του κεφαλαίου.Ο υπεύθυνος για τα ευρωπαϊκά πρότυπα στην Hitachi Koki Europe Ltd. είναι εξουσιοδοτημένος να συντάσσει τον τεχνικό φάκελο.Autή η δήλωση ισλύει στο προϊόν με το σημάδι CE.
Representative office in EuropeHitachi Power Tools Europe GmbHSiemensring 34, 47877 Willich 1, F. R. GermanyTechnical file at:Hitachi Koki Europe Ltd.Clonshaugh Business & Technology Park, Dublin 17, IrelandHead office in JapanHitachi Koki Co., Ltd.Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Minato-ku, Tokyo, Japan		CE	28.2.2014F.TashimoF. TashimoVice-President & Director

Hitachi Koki Co., Ltd.
