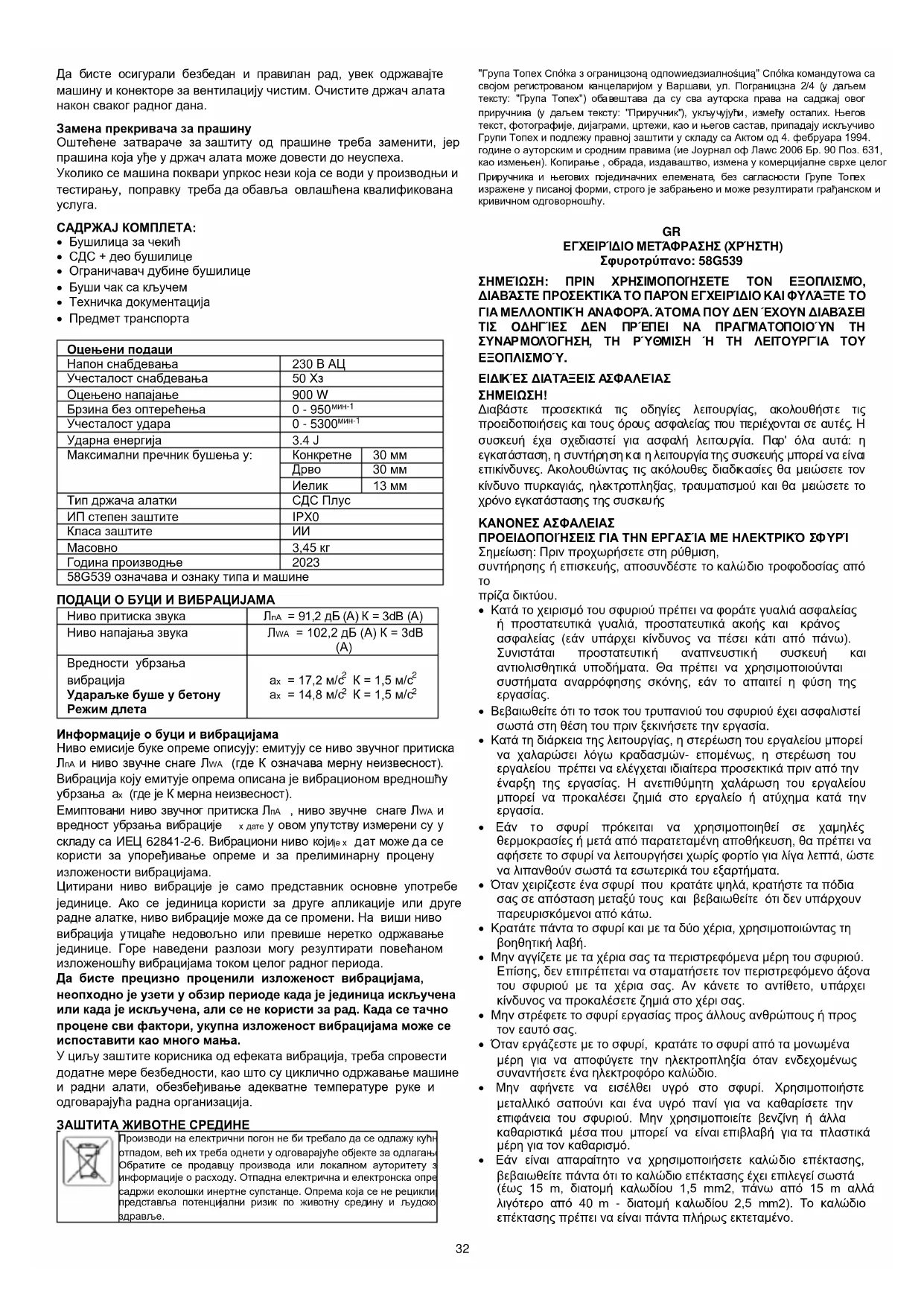

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 58G539 Graphite

ΕΓΧΕΙΡΊΔΙΟ ΜΕΤΆΦΡΑΣΗΣ (ΧΡΉΣΤΗ) Σφυροτρύπανο: 58G539 ΣΗΜΕΊΩΣΗ: ΠΡΙΝ ΧΡΗΣΙΜΟΠΟΙΉΣΕΤΕ ΤΟΝ ΕΞΟΠΛΙΣΜΌ, ΔΙΑΒΆΣΤΕ ΠΡΟΣΕΚΤΙΚΆ ΤΟ ΠΑΡΌΝ ΕΓΧΕΙΡΊΔΙΟ ΚΑΙ ΦΥΛΆΞΤΕ ΤΟ ΓΙΑ ΜΕΛΛΟΝΤΙΚΉ ΑΝΑΦΟΡΆ. ΆΤΟΜΑ ΠΟΥ ΔΕΝ ΈΧΟΥΝ ΔΙΑΒΆΣΕΙ ΤΙΣ ΟΔΗΓΊΕΣ ΔΕΝ ΠΡΈΠΕΙ ΝΑ ΠΡΑΓΜΑΤΟΠΟΙΟΎΝ ΤΗ ΣΥΝΑΡΜΟΛΌΓΗΣΗ, ΤΗ ΡΎΘΜΙΣΗ Ή ΤΗ ΛΕΙΤΟΥΡΓΊΑ ΤΟΥ ΕΞΟΠΛΙΣΜΟΎ. ΕΙΔΙΚΈΣ ΔΙΑΤΆΞΕΙΣ ΑΣΦΑΛΕΊΑΣ

Διαβάστε προσεκτικά τις οδηγίες λειτουργίας, ακολουθήστε τις προειδοποιήσεις και τους όρους ασφαλείας που περιέχονται σε αυτές. Η συσκευή έχει σχεδιαστεί για ασφαλή λειτουργία. Παρ' όλα αυτά: η εγκατάσταση, η συντήρηση και η λειτουργία της συσκευής μπορεί να είναι επικίνδυνες. Ακολουθώντας τις ακόλουθες διαδικασίες θα μειώσετε τον κίνδυνο πυρκαγιάς, ηλεκτροπληξίας, τραυματισμού και θα μειώσετε το χρόνο εγκατάστασης της συσκευής ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ ΠΡΟΕΙΔΟΠΟΙΉΣΕΙΣ ΓΙΑ ΤΗΝ ΕΡΓΑΣΊΑ ΜΕ ΗΛΕΚΤΡΙΚΌ ΣΦΥΡΊ Σημείωση: Πριν προχωρήσετε στη ρύθμιση, συντήρησης ή επισκευής, αποσυνδέστε το καλώδιο τροφοδοσίας από

• Κατά το χειρισμό του σφυριού πρέπει να φοράτε γυαλιά ασφαλείας ή προστατευτικά γυαλιά, προστατευτικά ακοής και κράνος ασφαλείας (εάν υπάρχει κίνδυνος να πέσει κάτι από πάνω). Συνιστάται προστατευτική αναπνευστική συσκευή και αντιολισθητικά υποδήματα. Θα πρέπει να χρησιμοποιούνται συστήματα αναρρόφησης σκόνης, εάν το απαιτεί η φύση της

• Βεβαιωθείτε ότι το τσοκ του τρυπανιού του σφυριού έχει ασφαλιστεί σωστά στη θέση του πριν ξεκινήσετε την εργασία.

• Κατά τη διάρκεια της λειτουργίας, η στερέωση του εργαλείου μπορεί να χαλαρώσει λόγω κραδασμών- επομένως, η στερέωση του εργαλείου πρέπει να ελέγχεται ιδιαίτερα προσεκτικά πριν από την έναρξη της εργασίας. Η ανεπιθύμητη χαλάρωση του εργαλείου μπορεί να προκαλέσει ζημιά στο εργαλείο ή ατύχημα κατά την

• Εάν το σφυρί πρόκειται να χρησιμοποιηθεί σε χαμηλές θερμοκρασίες ή μετά από παρατεταμένη αποθήκευση, θα πρέπει να αφήσετε το σφυρί να λειτουργήσει χωρίς φορτίο για λίγα λεπτά, ώστε να λιπανθούν σωστά τα εσωτερικά του εξαρτήματα.

• Όταν χειρίζεστε ένα σφυρί που κρατάτε ψηλά, κρατήστε τα πόδια σας σε απόσταση μεταξύ τους και βεβαιωθείτε ότι δεν υπάρχουν παρευρισκόμενοι από κάτω.

• Κρατάτε πάντα το σφυρί και με τα δύο χέρια, χρησιμοποιώντας τη βοηθητική λαβή.

• Μην αγγίζετε με τα χέρια σας τα περιστρεφόμενα μέρη του σφυριού. Επίσης, δεν επιτρέπεται να σταματήσετε τον περιστρεφόμενο άξονα του σφυριού με τα χέρια σας. Αν κάνετε το αντίθετο, υπάρχει κίνδυνος να προκαλέσετε ζημιά στο χέρι σας.

• Μην στρέφετε το σφυρί εργασίας προς άλλους ανθρώπους ή προς τον εαυτό σας.

• Όταν εργάζεστε με το σφυρί, κρατάτε το σφυρί από τα μονωμένα μέρη για να αποφύγετε την ηλεκτροπληξία όταν ενδεχομένως συναντήσετε ένα ηλεκτροφόρο καλώδιο.

• Μην αφήνετε να εισέλθει υγρό στο σφυρί. Χρησιμοποιήστε μεταλλικό σαπούνι και ένα υγρό πανί για να καθαρίσετε την επιφάνεια του σφυριού. Μην χρησιμοποιείτε βενζίνη ή άλλα καθαριστικά μέσα που μπορεί να είναι επιβλαβή για τα πλαστικά μέρη για τον καθαρισμό.

• Εάν είναι απαραίτητο να χρησιμοποιήσετε καλώδιο επέκτασης, βεβαιωθείτε πάντα ότι το καλώδιο επέκτασης έχει επιλεγεί σωστά (έως 15 m, διατομή καλωδίου 1,5 mm2, πάνω από 15 m αλλά λιγότερο από 40 m - διατομή καλωδίου 2,5 mm2). Το καλώδιο επέκτασης πρέπει να είναι πάντα πλήρως εκτεταμένο.33

• Το τσοκ τρυπανιού με τρεις σιαγόνες δεν πρέπει να χρησιμοποιείται όταν το σφυρί είναι ρυθμισμένο να λειτουργεί σε λειτουργία κρουστικής διάτρησης ή σμίλευσης. Αυτό το τσοκ έχει σχεδιαστεί αποκλειστικά για μη κρουστικό τρυπάνι σε ξύλο ή χάλυβα. ΠΡΟΣΟΧΗ: Η συσκευή έχει σχεδιαστεί για λειτουργία σε εσωτερικούς χώρους. Παρά τη χρήση ενός εγγενώς ασφαλούς σχεδιασμού, τη χρήση μέτρων ασφαλείας και πρόσθετων προστατευτικών μέτρων, υπάρχει πάντα ένας υπολειπόμενος κίνδυνος τραυματισμού κατά τη διάρκεια της

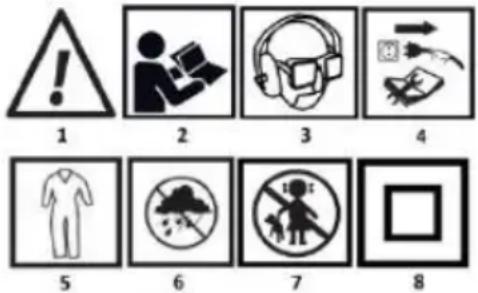

ΕΙΚΟΝΟΓΡΆΜΜΑΤΑ ΚΑΙ ΠΡΟΕΙΔΟΠΟΙΉΣΕΙΣ

1. ΣΗΜΕΙΩΣΗ: Λάβετε ειδικές προφυλάξεις!

2. Διαβάστε τις οδηγίες λειτουργίας και τηρήστε τις προειδοποιήσεις

και τους όρους ασφαλείας που περιέχονται σε αυτές!

3. να φοράτε εξοπλισμό ατομικής προστασίας (γυαλιά ασφαλείας,

ωτοασπίδες, μάσκα σκόνης).

4. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα πριν από

εργασίες συντήρησης ή επισκευής.

5. να χρησιμοποιείτε προστατευτικό ρουχισμό.

6. Προστατέψτε τη μονάδα από την υγρασία.

7. Κρατήστε τα παιδιά μακριά από το εργαλείο.

8. Δεύτερη κατηγορία προστασίας

ΠΕΡΙΓΡΑΦΉ ΤΩΝ ΓΡΑΦΙΚΏΝ ΣΤΟΙΧΕΊΩΝ Η ακόλουθη αρίθμηση αναφέρεται στα στοιχεία της συσκευής που εμφανίζονται στις σελίδες γραφικών του παρόντος εγχειριδίου.

Κάλυμμα σκόνης λαβής

Μανίκι ασφάλισης λαβής

Λαβή διακοπής βάθους τρυπανιού

Επιλογέας λειτουργίας

Διακόπτης αναστροφής

Κλείδωμα συνεχούς λειτουργίας

• Ενδέχεται να υπάρχουν διαφορές μεταξύ του γραφικού και του πραγματικού προϊόντος

ΚΑΤΑΣΚΕΥΉ ΚΑΙ ΕΦΑΡΜΟΓΉ Το ηλεκτρικό σφυρί είναι ένα ηλεκτρικό εργαλείο χειρός με μόνωση κατηγορίας II. Η μονάδα κινείται από μονοφασικό κινητήρα με μετατροπέα. Το σφυρί μπορεί να χρησιμοποιηθεί για τη διάνοιξη οπών με μη σφυρήλατη, σφυρήλατη ή καναλωτή διάτρηση και για επιφανειακές εργασίες σε υλικά όπως σκυρόδεμα, πέτρα, τούβλα κ.λπ. Πεδία χρήσης είναι η εκτέλεση εργασιών ανακαίνισης και κατασκευής, καθώς και κάθε εργασία στον τομέα της ανεξάρτητης ερασιτεχνικής δραστηριότητας (DIY). Μην κάνετε κακή χρήση του ηλεκτρικού εργαλείου. ΛΕΙΤΟΥΡΓΊΑ ΤΗΣ ΣΥΣΚΕΥΉΣ Προσέξτε για κρυμμένα ηλεκτρικά καλώδια ή σωλήνες αερίου και νερού. Ελέγξτε την περιοχή εργασίας, π.χ. με ανιχνευτή ηλεκτρικών καλωδίων ή μετάλλων. Χρησιμοποιείτε πάντα τη σωστή τάση τροφοδοσίας! Η τάση της πηγής τροφοδοσίας πρέπει να αντιστοιχεί στην τιμή που αναγράφεται στην πινακίδα τύπου του μηχανήματος. Προετοιμασία για εργασία Πριν ξεκινήσετε τις εργασίες, βεβαιωθείτε ότι δεν υπάρχουν ορατές ζημιές ή ρωγμές στη συσκευή. Ελέγξτε το καλώδιο τροφοδοσίας για σπασίματα ή ορατές ζημιές ή τριβή της μόνωσης. Εάν διαπιστωθούν ελαττώματα, μην τη λειτουργήσετε οπωσδήποτε, η συσκευή πρέπει να ελεγχθεί από ειδικό

Εγκατάσταση αξεσουάρ Πριν από την τοποθέτηση οποιουδήποτε εξαρτήματος τρυπανιού, σμίλης ή τσοκ τρυπανιού, το μηχάνημα πρέπει να αποσυνδεθεί από την παροχή ρεύματος. Για να εγκαταστήσετε το εξάρτημα τοποθετήστε το εργαλείο στο τσοκ Εικόνα A1. Το σφυροτρύπανο είναι εξοπλισμένο με λειτουργία γρήγορου τσοκ, έτσι ώστε να μην απαιτείται να τραβηχτεί η κλειδαριά του εργαλείου κατά την εγκατάσταση εικ. A3. Το εξάρτημα μπορεί να χρειαστεί μόνο να περιστραφεί στον άξονα για να βυθιστεί στο σωστό επίπεδο. Για να αφαιρέσετε το εργαλείο εργασίας, τραβήξτε την ασφάλιση του εργαλείου στο τσοκ εικόνα A3 προς το πίσω μέρος του μηχανήματος και αφαιρέστε το εξάρτημα, στη συνέχεια απελευθερώστε την ασφάλιση του τσοκ του εργαλείου εργασίας.

Μην χρησιμοποιείτε άλλα τρυπάνια όπως το SDS+ για κρουστικό τρύπημα και σμίλευση! Όταν χρησιμοποιείτε τρυπάνια, είναι σημαντικό να έχετε υπόψη σας τη μέγιστη διάμετρο τρυπανιού που επιτρέπεται από τον κατασκευαστή, βλέπε πίνακα ονομαστικών τιμών. ΠΡΟΣΟΧΗ: Όταν χρησιμοποιείτε τσοκ με κλειδί που έχει σχεδιαστεί για κυλινδρικά τρυπάνια, μην εργάζεστε με σφυροτρύπανο. Η χρήση του θα οδηγήσει σε πολύ γρήγορη ζημιά στο τσοκ του κλειδοτρύπανου και στο τσοκ SDS+ του σφυροτρύπανου. Τρόποι λειτουργίας Το σφυροτρύπανο διαθέτει δύο επιλογείς λειτουργίας εικ. C. Μετά τους επιμέρους τρόπους λειτουργίας, ρυθμίστε τον επιλογέα στις ακόλουθες θέσεις:

1. Διάτρηση χωρίς κρούση Σχ. C1

2. Διάτρηση με κρούση Σχήμα C2

3. Τοποθέτηση της επίπεδης σμίλης στη βέλτιστη θέση εικ. C3

4. Σμίλευση/σφυρηλάτηση Εικ. C4

ΣΥΝΤΉΡΗΣΗ ΚΑΙ ΑΠΟΘΉΚΕΥΣΗ Τραβήξτε το φις από την πρίζα πριν από οποιαδήποτε εργασία συντήρησης στη μονάδα. Για να διασφαλίσετε την ασφαλή και σωστή λειτουργία, διατηρείτε πάντα το μηχάνημα και τις σχισμές εξαερισμού καθαρά. Καθαρίζετε τη θήκη εργαλείων μετά από κάθε ημέρα εργασίας. Αντικατάσταση του καλύμματος σκόνης Τα κατεστραμμένα καλύμματα προστασίας από τη σκόνη πρέπει να αντικαθίστανται, καθώς η σκόνη που εισέρχεται στη θήκη του εργαλείου μπορεί να προκαλέσει βλάβη. Εάν ένα μηχάνημα παρουσιάσει δυσλειτουργία παρά τη φροντίδα που έχει ληφθεί κατά την παραγωγή και τις δοκιμές, η επισκευή πρέπει να πραγματοποιηθεί από εξουσιοδοτημένο εξειδικευμένο σέρβις. ΠΕΡΙΕΧΟΜΕΝΑ ΣΕΤ:

• Περιοριστής βάθους διάτρησης

• Τσοκ τρυπανιού με κλειδί

• Θήκη μεταφοράς Ονομαστικά δεδομένα Τάση τροφοδοσίας 230 V AC Συχνότητα τροφοδοσίας 50 Hz Ονομαστική ισχύς 900 W Ταχύτητα χωρίς φορτίο

Συχνότητα επιπτώσεων

Μέγιστη διάμετρος διάτρησης σε:

13 mm Τύπος υποδοχής εργαλείων SDS Plus Βαθμός προστασίας IP IPX0 Κατηγορία προστασίας

3,45 kg Έτος παραγωγής

58G539 σημαίνει τόσο τον τύπο όσο και την ονομασία του μηχανήματος. ΔΕΔΟΜΈΝΑ ΘΟΡΎΒΟΥ ΚΑΙ ΔΟΝΉΣΕΩΝ Επίπεδο ηχητικής πίεσης LpA = 91,2 dB (A) K=3dB (A) Επίπεδο ηχητικής ισχύος LWA = 102,2 dB (A) K=3dB (A) Τιμές επιτάχυνσης κραδασμών Διάτρηση σκυροδέματος με κρουστικές κεφαλές

Λειτουργία σμίλης Πληροφορίες για το θόρυβο και τους κραδασμούς Η στάθμη εκπομπής θορύβου του εξοπλισμού περιγράφεται από: τη στάθμη εκπεμπόμενης ηχητικής πίεσης LpA και τη στάθμη ηχητικής ισχύος LWA (όπου Κ δηλώνει την αβεβαιότητα μέτρησης). Οι δονήσεις που εκπέμπει ο εξοπλισμός περιγράφονται από την τιμή της επιτάχυνσης των δονήσεων ah (όπου Κ δηλώνει την αβεβαιότητα μέτρησης). Η εκπεμπόμενη στάθμη ηχητικής πίεσης LpA , η στάθμη ηχητικής ισχύος LWA και η τιμή επιτάχυνσης κραδασμών ah που αναφέρονται στο παρόν εγχειρίδιο έχουν μετρηθεί σύμφωνα με το πρότυπο IEC 62841-2-6. Το επίπεδο δόνησης ah που δίνεται μπορεί να χρησιμοποιηθεί για τη σύγκριση του εξοπλισμού και για την προκαταρκτική εκτίμηση της έκθεσης σε δονήσεις. Το αναφερόμενο επίπεδο κραδασμών είναι αντιπροσωπευτικό μόνο για τη βασική χρήση της μονάδας. Εάν η μονάδα χρησιμοποιηθεί για άλλες εφαρμογές ή με άλλα εργαλεία εργασίας, το επίπεδο κραδασμών ενδέχεται να αλλάξει. Ένα υψηλότερο επίπεδο κραδασμών θα επηρεαστεί από ανεπαρκή ή πολύ σπάνια συντήρηση της μονάδας. Οι παραπάνω λόγοι ενδέχεται να οδηγήσουν σε αυξημένη έκθεση σε κραδασμούς κατά τη διάρκεια ολόκληρης της περιόδου εργασίας. Για να εκτιμηθεί με ακρίβεια η έκθεση σε κραδασμούς, είναι απαραίτητο να ληφθούν υπόψη οι περίοδοι κατά τις οποίες η μονάδα είναι απενεργοποιημένη ή όταν είναι ενεργοποιημένη αλλά δεν χρησιμοποιείται για εργασία. Μόλις εκτιμηθούν με ακρίβεια όλοι οι παράγοντες, η συνολική έκθεση σε δονήσεις μπορεί να αποδειχθεί πολύ χαμηλότερη. Για την προστασία του χρήστη από τις επιπτώσεις των κραδασμών, θα πρέπει να εφαρμόζονται πρόσθετα μέτρα ασφαλείας, όπως η κυκλική συντήρηση του μηχανήματος και των εργαλείων εργασίας, η εξασφάλιση επαρκούς θερμοκρασίας για τα χέρια και η σωστή οργάνωση της

ΠΡΟΣΤΑΣΊΑ ΤΟΥ ΠΕΡΙΒΆΛΛΟΝΤΟΣ

Τα ηλεκτροκίνητα προϊόντα δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα, αλλά πρέπει να μεταφέρονται σε κατάλληλες εγκαταστάσεις για απόρριψη. Επικοινωνήστε με τον αντιπρόσωπο του προϊόντος σας ή την τοπική αρχή για πληροφορίες σχετικά με τη διάθεση. Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού περιέχουν περιβαλλοντικά αδρανείς ουσίες. Ο εξοπλισμός που δεν ανακυκλώνεται αποτελεί πιθανό κίνδυνο για το περιβάλλον και την ανθρώπινη υγεία. "Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa με έδρα στη Βαρσοβία, ul. Pograniczna 2/4 (στο εξής: "Grupa Topex") ενημερώνει ότι όλα τα πνευματικά δικαιώματα επί του περιεχομένου του παρόντος εγχειριδίου (στο εξής: "Εγχειρίδιο"), συμπεριλαμβανομένων, μεταξύ άλλων. το κείμενο, τις φωτογραφίες, τα διαγράμματα, τα σχέδια, καθώς και τη σύνθεσή του, ανήκουν αποκλειστικά στην Grupa Topex και αποτελούν αντικείμενο νομικής προστασίας σύμφωνα με τον νόμο της 4ης Φεβρουαρίου 1994 περί πνευματικής ιδιοκτησίας και συγγενικών δικαιωμάτων (δηλ. Εφημερίδα της Κυβερνήσεως 2006 αριθ. 90 Poz. 631, όπως τροποποιήθηκε). Η αντιγραφή, επεξεργασία, δημοσίευση, τροποποίηση για εμπορικούς σκοπούς ολόκληρου του Εγχειριδίου και των επιμέρους στοιχείων του, χωρίς τη γραπτή συγκατάθεση της Grupa Topex, απαγορεύεται αυστηρά και μπορεί να επιφέρει αστικές και ποινικές

Δήλωση συμμόρφωσης ΕΚ Κατασκευαστής: Sp.k., Pograniczna 2/4 02-285 Warszawa Προϊόν: SDS+ σφυροτρύπανο Μοντέλο: 58G539 Εμπορική ονομασία: GRAPHITE Σειριακός αριθμός: 00001 ÷ 99999 Η παρούσα δήλωση συμμόρφωσης εκδίδεται με αποκλειστική ευθύνη του κατασκευαστή. Το προϊόν που περιγράφεται παραπάνω συμμορφώνεται με τα ακόλουθα

Οδηγία 2006/42/ΕΚ για τα μηχανήματα Οδηγία ηλεκτρομαγνητικής συμβατότητας 2014/30/ΕΕ Οδηγία RoHS 2011/65/ΕΕ όπως τροποποιήθηκε από την οδηγία 2015/863/ΕΕ Και πληροί τις απαιτήσεις των προτύπων: EN 62841-1:2015- EN IEC 62841-2-6:2020+A11- EN ISO 12100:2010, EN IEC 55014-1:2021- EN IEC 55014-2:2021- EN IEC 61000-3- 2:2019+A1- EN 61000-3-3:2013+A1+A2, EN IEC 63000:2018 Η παρούσα δήλωση αφορά μόνο τα μηχανήματα όπως διατίθενται στην αγορά και δεν περιλαμβάνει εξαρτήματα προστίθενται από τον τελικό χρήστη ή πραγματοποιούνται από αυτόν/αυτήν εκ των υστέρων. Ονοματεπώνυμο και διεύθυνση του κατοίκου της ΕΕ που είναι εξουσιοδοτημένος να προετοιμάσει τον τεχνικό φάκελο: Υπογράφεται εξ ονόματος: Grupa Topex Sp. z o.o. Sp.k. 2/4 Pograniczna Street 02-285 Βαρσοβία Paweł Kowalski TOPEX GROUP Υπεύθυνος ποιότητας Βαρσοβία, 2022-08-30
