58G539 - Urbis Graphite - Bezmaksas lietošanas instrukcija

Produkta veids	Perforators
Zīmols	Graphite
Modelis	58G539
Nominālā jauda	900 W
Barošanas spriegums	230 V AC
Barošanas frekvence	50 Hz
Tukšgaitas ātrums	0 – 950 min⁻¹
Trieciena frekvence	0 – 5300 min⁻¹
Trieciena enerģija	3,4 J
Maks. urbšanas diametrs (betonam)	30 mm
Maks. urbšanas diametrs (koksnei)	30 mm
Maks. urbšanas diametrs (tēraudam)	13 mm
Instrumentu turētāja tips	SDS Plus
Svars	3,45 kg
Ražošanas gads	2023
Aizsardzības indekss	IPX0
Aizsardzības klase	II
Skaņas spiediena līmenis	91,2 dB(A) (K=3 dB)
Skaņas jaudas līmenis	102,2 dB(A) (K=3 dB)
Komplekta saturs	Perforators, SDS urbis, dziļuma ierobežotājs, patrona ar atslēgu, tehniskā dokumentācija, transporta koferis
Darba režīmi	Urbšana bez trieciena, urbšana ar triecienu, kalšana (kaltu pozicionēšana), kalšana/kaļšana
Galvenās funkcijas	Urbšana betonā, akmenī, ķieģelī, koksnē, tēraudā; renovācijas un mājas labiekārtošanas darbi
Apkope un tīrīšana	Atvienot pirms apkopes; tīrīt ventilācijas spraugas; nomainīt bojāto putekļu vāku; izmantot minerālziepes un mitru drānu
Drošība	Aizsargbrilles, dzirdes aizsardzība, putekļu maska; turēt aiz izolētām daļām; nelietot ārpus telpām
Remontējamība	Remontu drīkst veikt tikai kvalificēts apstiprināts serviss

Bieži uzdotie jautājumi - 58G539 Graphite

Kā mainīt darba režīmu?

Izmantojiet režīmu selektoru (atzīme 5), lai izvēlētos starp: urbšana bez trieciena (att. C1), urbšana ar triecienu (att. C2), kaltu pozicionēšana (att. C3) un kalšana/kaļšana (att. C4). Pagrieziet ripu uz vēlamo pozīciju.

Kā uzstādīt SDS urbi?

Atvienojiet ierīci. Ievietojiet urbi SDS instrumentu turētājā, nedaudz pagriežot, līdz tas nofiksējas (att. A1/A3). Lai to izņemtu, pavelciet bloķēšanas uzmavu atpakaļ un izņemiet instrumentu.

Kāda ir atšķirība starp urbšanu ar un bez trieciena?

Urbšana bez trieciena tiek izmantota koksnei un tēraudam. Urbšana ar triecienu pievieno trieciena kustību, lai efektīvāk urbtu betonu, akmeni vai ķieģeli.

Kā apkopt perforatoru?

Pirms apkopes vienmēr atvienojiet ierīci. Pēc katras lietošanas tīriet ventilācijas spraugas un instrumentu turētāju. Nomainiet putekļu vāku, ja tas ir bojāts. Izmantojiet mitru drānu ar minerālziepēm.

Kādu urbi izmantot?

Izmantojiet SDS Plus urbjus triecienurbšanai un kalšanai. Urbšanai bez trieciena (koksne, tērauds) varat izmantot patronu ar atslēgu un cilindriskus urbjus, bet neizmantojiet to trieciena režīmā.

Ko darīt, ja instruments neieslēdzas?

Pārbaudiet, vai ierīce ir pievienota un vai spriegums atbilst datu plāksnītei. Pārbaudiet barošanas vada stāvokli. Ja problēma joprojām pastāv, nododiet ierīci apstiprinātam remonta servisam.

Kā izmantot dziļuma ierobežotāju?

Dziļuma ierobežotājs (atzīme 4) tiek regulēts, atslābinot bloķēšanas uzmavu (atzīme 3), novietojot stieni vēlamajā dziļumā un pēc tam pievelkot. Tas ļauj ierobežot urbšanas dziļumu.

Kādus drošības pasākumus veikt?

Valkājiet aizsargbrilles, dzirdes aizsardzību un putekļu masku. Vienmēr turiet instrumentu ar abām rokām aiz izolētām rokturiem. Nestrādājiet augstumā bez piesardzības. Atvienojiet pirms jebkādas regulēšanas vai apkopes.

Kā nomainīt putekļu vāku?

Atvienojiet ierīci. Noņemiet veco bojāto putekļu vāku un uzstādiet jaunu tāda paša veida. Tas novērš putekļu iekļūšanu instrumentu turētājā un instrumenta bojāšanu.

Kā izmantot komplektācijā iekļauto patronu ar atslēgu?

Patrona ar atslēgu ir paredzēta urbšanai bez trieciena koksnē vai tēraudā ar cilindriskiem urbjiem. Uzstādiet to uz SDS instrumentu turētāja pēc tā noņemšanas. Pievelciet urbi ar atslēgu. Nekad neizmantojiet trieciena režīmā.

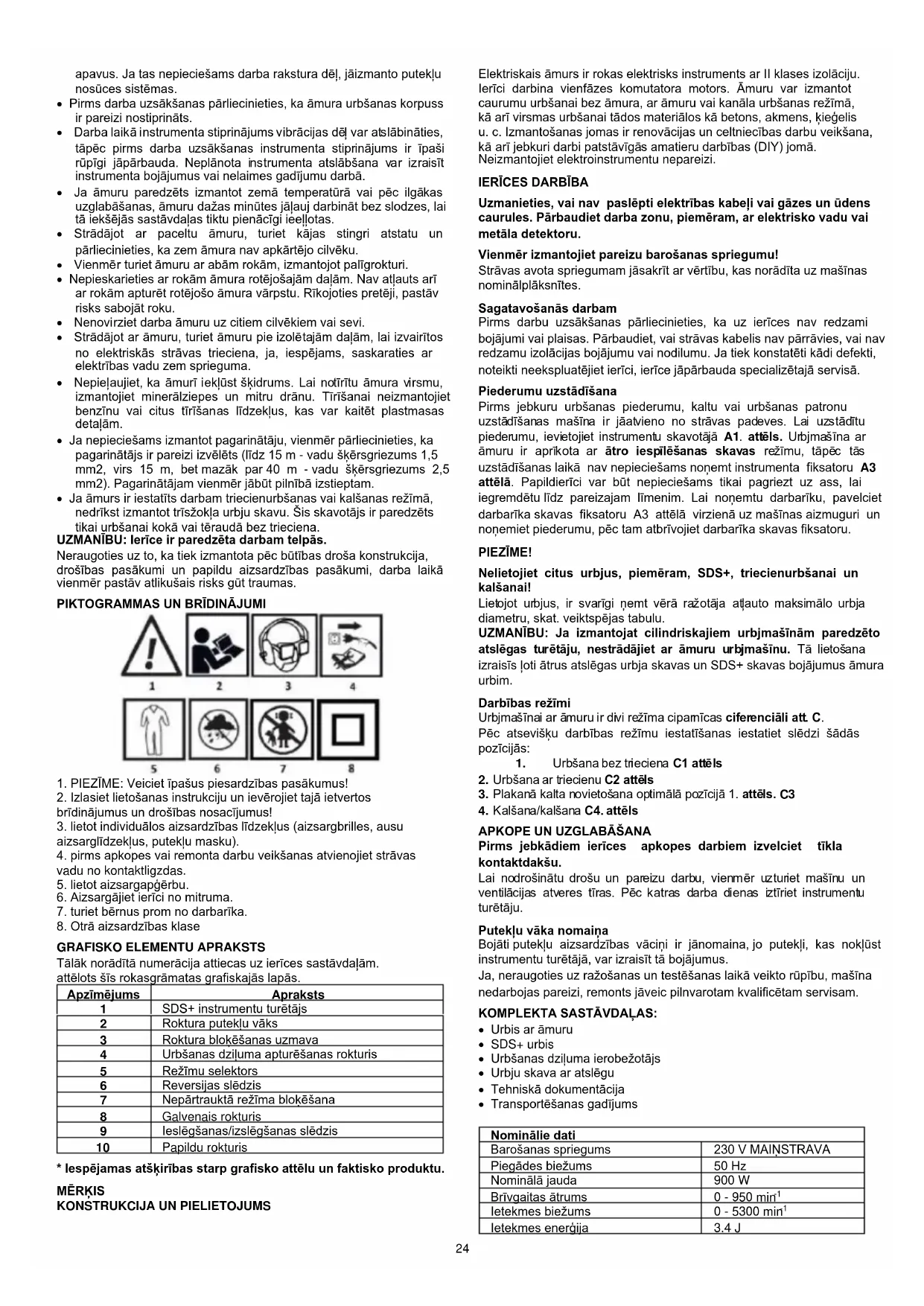

LIETOŠANAS INSTRUKCIJA 58G539 Graphite

GRAFISKO ELEMENTU APRAKSTS
Tālak norādītā numerācija attiecas uz ierices sastāvdaḥam.
attelots sīs rokasgrāmatas grafiskajās lapās.

Apzimējums	Apraksts
1	SDS+ instrumentu turētājs
2	Roktura puteklu vāks
3	Roktura blokēsanas uzmava
4	Urbšanas dziluma apturešanas rokturis
5	Režū mu selektors
6	Reversijas slēdžis
7	Nepārtrauktā režīma blokēsana
8	Galvenais rokturis
9	Iglesēgšanas/izslēgšanas slēdžis
10	Papildu rokturis

• lespējamas atskiribas starp grafisko attelu un faktisko produktu.

MÖRKIS

KONSTRUKCIJA UN PIELIETOJUMS

Elektriskais amurs ir rokas elektrisks instruments ar II klases izolaciju. Ierici darbina vienfazes komutatora motors. Amuru var izmantot caurumu urbsanai bez amura, ar amuru vai kanala urbsanas rezimkaar virmas urbsanai tados materiolos ka betons, akmens, kiegelis u.c. Izmantansomas ir renovacijas un celtniecibas darbu veiksana, ka ari jebkuri darbi patstavigas amtieru darbibas (DIY) jomaa. Neizmantojiet elektronstrumente nepareizi.

IERICES DARBIBA

Uzmanieties, vai nav paslępti elektribas kabeli vai gazes un udens caurules. Parbaudiet darba zonu, piemēram, ar elektrisko vadu vai metāla detektoru.

Vienmér izmantojiet pareizu barosanas spriegumu!

Strāvas avota spiegumam jāsakrīt ar vertibu, kas norādīta uz masīnas nominalpläksnītes.

Sagatavosanas darbam

Pirms darbu uzsa kanas parriecinieties, ka uz icerces nav redzami bojajumi vai plaiasas. Parbaudiet, vai strvas kabelis nav parravies, vai nav redzamu izolacijas bojajumu vai nodilumu. Ja tiek konstateti kadi defekti, noteikti neekspluatejet ierici, icerce japarbauda specializetaja servisa.

Piederumu uzstadisana

Pirms jebkuru urbsanas piederumu, kaltu vai urbsanas patronu uzstadisanas masina ir jaatvieno no strvas padeves. Lai uzstadifu piederumu, ievietojet instrumentu skavotaja A1. attels. Urbjma'sina ar amuru ir aprikota ar atro iespileesan skavas rezimu, tapec tas uzstadisanas laikā nav nepiecesams nonem instrumenta fiksatoru A3 attela. Papildierici var but nepiecesams tikai pagriezt uz ass, laiegremdetu lidz pareizajam liminem. Lai nonemtu darbariku, pavelciet darbarika skvas fiksatoru A3 attela virziena uz masinas aizmuguri un nonemiet piederumu, pec tam atbrivojet darbarika skvas fiksatoru.

PIEZIME!

Nelietojiet citrus urbjus, piemēram, SDS+, triecienurbšanai un kalšanai!

Lietojt urbjus, ir svarigi nemt vera raotaja atauto maksimalo urjda diametru, skat. veiktspejas tabulu.

UZMANIBU: Ja izmantojat cilindriskajiem urbjma'sinam paredzeto atslegas turetaju, nestradajiet ar amuru urbjma'siu. Ta lietosana izraisis loti atrus atslegas urba skavas un SDS+ skavas bojajumus amura urbim.

Darbības režimi

Urbjmasinai ar amuru ir divi rezima cipamicas diferenciali att C.

Pec atsevišku darbības režīmu iestatīsanas iestatiet sledzi šādās pozɪcijās:

1. Urbšana bez trèciena C1 attëls

2. Urbšana ar triecenu C2 attëls

3. Plakana kalta novietosana optimala pozicija 1. attels. C3

4. Kalsana/kalsana C4. attels

APKOPE UN UZGLABÄSANA

Pirms jebkadiem ierices apkopes darbiem izvelciet tikla kontaktdaksu.

Lai nodrosinatu drosu un pareizu darbu, vienmér uzturiet masinu un ventilacijas atveres tiras. Pec katras darba dienas iztiriet instrumentu turétaju.

Putekju vaka nomaina

Bojati puteklu aizsardzibas vacini ir jannomaina, jo putekli, kas noklust instrumentu turetajā, var izraisit tā bojājumus.

Ja, neraugoties uz ražošanas un testēšanas laikā veikto rūpību, maśtna nedarbojas pareizi, remonts jäveic pilnvarotam kvalificētam servisam.

KOMPLEKTA SASTAVDALAS:

• Urbis ar amuru
• SDS+ urbis
• Urbşanas dziluma ierobežotajs
• Urbju skava ar atslęgu
• Tehniskā dokumentācija
• Transportesanas gadijums

Nominālie dati
Barošanas spriegums	230 V MAINSTRAVA
Piegādes biežums	50 Hz
Nominālā jauda	900 W
Brīvgaitas ātrums	0 - 950 min1
letekmes biežums	0 - 5300 min1
letekmes eneráija	3.4 J

Maksimālais urbsanas diametrs in:	Betons	30 mm
	Koks	30 mm
	Tērauds	13 mm
Instrumentu turētāja tips	SDS Plus
IP aizsardzības pakāpe	IPX0
Aizsardzības klase	II
Masu	3,45 kg
Răžošanas gads	2023
58G539 apzīmē gan tipa, gan masīñas apzīmējumu

TROKSNA UN VIBRACIJAS DATI

Skañas spiediena līmenis	LpA = 91,2 dB (A) K=3dB (A)
Skañas jaudas līmenis	LwA = 102,2 dB (A) K=3dB (A)
Vibracijas paātrinājuma vērtibas Triecienurbśana betonā Kaltu režīms	an = 17,2 m/s2K=1,5 m/s2an = 14,8 m/s2K=1,5 m/s2

Sajā rokasgrāmata norādītais emitetās skanas spiedena limenis LpA, skanas jaudas limenis Lw un vibracijas paatinajuma vertiba an ir izmeriti saskana ar IEC 62841-2-6. Noradito vibracijas limeni ah var izmantot, lai salidzinatu ikartas un veiktu provizorsku vibracijas iedarbibas novertējumu.

Noraditais vibraciju limenis ir representativs tikai ierices pamatlietoanas gadijumā. Ja ierice tiek izmantota citiem merkiem vai ar citiem darba rikiem, vibracijas limenis var mainities. Augstaku vibracijas limeni ietekmēn nepietiekama vai parak reta ierices apkope. leprieš minetie iemesli var izraisft paaugstinatu vibracijas iedarbbu visā darba laikā.

Lai precizi novertétu vibracijas iedarbibu, ir jænem vera periodi, kad icerice ir izslegta vai kad tā ir ieslegta, bet netiek izmantota darbam. Kad visi faktori ir precizi noverteti, kopejā vibracijas iedarbiba var izrādīties daudz mazāka.

Lai aizsargatu lietotaju no vibracijas iedarbibas, jiaievies papildurostbas pasakumi, piemeram, cikliski javeic masinas un darba riku apkope, janodrosina atbilsto raokas temperatura un pareiza darba organizacija.

VIDES AIZSARDZIBA

Ar elektronegigiu darbinamus izstradajumus nedrikt izmest kopo
sadczives atkritumiem, bet tie janogada abilstosas utilizacijas vietas. tegutu informaciu par utilizaciju, sazinieties ar sava izstradajuma
zplaftaju vai Vietjo iestadi. Elektrisko un elektronisko iekartu atkritumi
satur vide nekaitigas vielas. Aprkojums, kas netiek pärstradats, potencialu risku vide un cilveku veselfbai.

"Grupa Topex Spóka z ierobezona odpwiedzialnosci" Spóka komandytowa ar juridisko adresi Varšavá, ul. Pograniczna 2/4 (lurpmák tekstá - "Grupa Topex") infomě, ka visas autorísibas uz sis rokasgrámatas (turpmák tekstá - "Rokasgrámata") saturu, tostarp, cita starpá. tás tekstu, fotografíjám, diagrammám, zimejumíem, ká árías sastávú, pieder tiékai groupa Grupa Topex un ir paklautas tiesiská iázssardzibai sácnár 1994. gada 4. februará Likumu par autorísibam un blakustiesibam (t. i., 2006. gada Likumu věstnésis Nr. 90 Poz. 631, ar grozjumíem). Visas Rokasgrámatas un tás atsevišku elementu kopësana, apsträde, publicësana, pávreidosana komerçálos notíkos bez Grupa Topex raktíski iztektas piekrişanasir tingri aizliegta un var novest pie civitiesiskás un kriminalatbildíbas.

EK atbilstibas deklaracija

Serijas numurs: 00001 ÷ 99999

Siatbilstibas deklacija ir izdota uz raizotaja atbildibu.

Ileprieksaprakstitais izstradajums atbilst sadiem dokumentiem:

Masinu direktiva 2006/42/EK

Elektromagnetikas saderibas direktiva 2014/30/ES

RoHS Direktiva 2011/65/ES, kurā grozijumi izdariti ar Direktivu 2015/863/ES

Un atbilst standartu prasibam:

EN 62841-1:2015; EN IEC 62841-2-6:2020+A11; EN ISO 12100:2010;

EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-2:2019+A1; EN 61000-3-3:2013+A1+A2;

EN IEC 63000:2018

S deklacija attiecas tikai uz tirgu laistajam masinam, un ta neattiecas uz sastavdalam.

pievienogalaietotajsvailēvakveicpatslietotajs.

Tās ES rezidejoṣās personas vārds, uzvārds un adrese, kura ir pilnvarota sagatavot tehnisko dokumentaciju:

Parakstits uzemuma varda: Grupa Topex Sp. z o.o. Sp.k. Pograniczna iela 2/4 02-285 Varsha

Pawel Kowalski

TOPEX GROUP kvalitätes specialists

Varsha, 2022-08-30
