BEDIENUNGSANLEITUNG 58G539 Graphite

Wyrób: Miotowiertarka SDS+ Model: 58G539

ÜBERSETZUNG (BENUTZERHANDBUCH)

Bohrhammer: 58G539

HINWEIS: BEVOR SIE DAS GERÄT BENUTZEN, LESEN SIE BITTE DIESE ANLEITUNG SORGFÄLTIG DURCH UND BEWAHREN SIE SIE ZUM NACHSCHLAGEN AUF. PERSONEN, DIE DIE ANLEITUNG NICT GELESEN HABEN, DÜRFEN DAS GERÄT NICT ZUSAMMENBAUEN, EINSTELLEN ODER BEDIENEN.

BESONDERE SICHERHEITSBESTIMMUNGEN

HINWEIS!

Lesen Sie die Bedienungsanleitung sorgfältig durch, beachten Sie die darin enthaltenen Warnhinweise und Sicherheitsvorschriften. Das Gerät wurde für einen sicheren Betrieb konzipiert. Dennoch: Installation, Wartung und Betrieb des Geräts konnen gefährlich sein. Wenn Sie die folgenden Verfahren befolgen, verringn Sie die Gefahr von Branden, Stromschlagen und Verletzungen und verkurzen die Installationszeit des Geräts

SICHERHEITSVORSCHRIFTEN

WARNHINWEISE ZUR ARBEIT MIT EINEM ELEKTROHAMMER

Hinweis: Bevor Sie mit der Einstellung fortfahren,

Wartung oder Reparatur,ziehen Sie das Netzkabel aus dem Netzsteckdose.

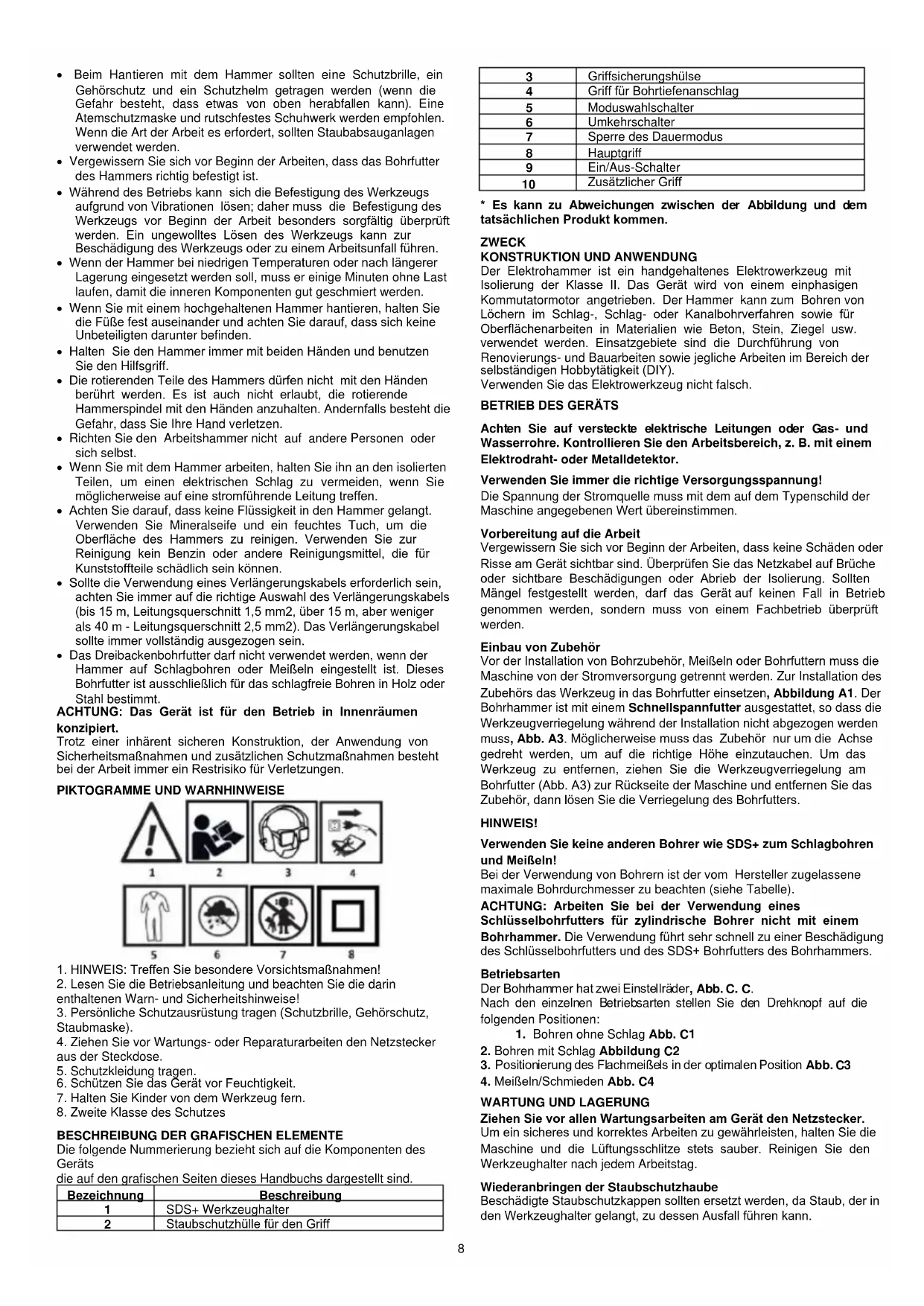

• Beim Hantieren mit dem Hammer sollenen eine Schutzbrille, ein Gehorschutz und ein Schutzhelm getragen werden (wenn die Gefahr besteht, dass etwas von oben herabfallen kann). Eine Atemschutzmaske und rutschfestes Schuhwerk werden empfohlen. Wenn die Art der Arbeit es erfordert, sollen den Staubabsauganlagen verwendet werden.
• Vergewissern Sie sich vor Beginn der Arbeiten, dass das Bohrfutter des Hammers richtig befestigt ist.
• Wahlend des Betriebs kann sich die Befestigung des Werkzeugs aufgrund von Vibrationen lose; davon muss die Befestigung des Werkzeugs vor Beginn der Arbeit besonder sorgfältig überprüft werden. Ein ungewoltes lose den Werkzeugs kann zur Beschädigung des Werkzeugs oder zu einem Arbeitsunfall führen.
• Wenn der Hammer bei niedrigen Temperaturen oder nach längerer Lagerung eingesetzt werden soll, muss er einige Minuten ohne Last laufen, damit die inneren Komponenten gut geschmiert werden.
• Wenn Sie mit einem hochgehaltenen Hammer hantieren, halten Sie die Füsse fest auseinander und achen Sie darauf, dass sich keine Unbeteiligten darunter befinden.
• Halten Sie den Hammer immer mit beiden Händen und benutzen Sie den Hilfsgriff.
  Die rotierenden Teile des Hammers durren nicht mit den Händen berührt werden. Es ist auch nicht erlaubt, die rotierende Hammerspindel mit den Händen anzuhalten. Andernfalls besteht die Gefahr, dass Sie ihre Hand verletzen.
• Richten Sie den Arbeitshammer nicht auf andere Personen oder sich selbst.
• Wenn Sie mit dem Hammer arbeiten, halten Sie ein an den isolierten Teilen, um einen elektrischen Schlag zu vermeiden, wenn Sie möglichwerse auf eine stromführungende Leitung treffen.
• Achten Sie daraufauf, dass keine Flüssigkeit in den Hammer gelangt. Verwenden Sie Mineralseife und ein feuchtes Tuch, um die Oberfläche des Hammers zu reinigen. Verwenden Sie zur Reinigung kein Benzin oder andere Reinigungsmittel, die für Kunststoffeile schädlich sein konnen.
• Sollte die Verwendung eines Verlängerungskabels erforderlich sein, achten Sie immer auf die richtige Auswahl des Verlängerungskabels (bis 15 m, Leitungsquerschnitt 1,5 mm2, über 15 m, aber weniger als 40 m - Leitungsquerschnitt 2,5 mm2). Das Verlängerungskabel sollte immer vollständig ausgezogen sein.
• Das Dreibackenbohrfutterarfichtverwendetwerden,wen der Hammer auf Schlagbohren oder Meieln eingestelltist.Dieses Bohrflutter ist ausschlieblich fur das schlagfreie Bohren in Holz oder Stahl bestimmt.

ACHTUNG: Das Gerät ist für den Betrieb in Innenräumen konzipiert.

Trotz einer inahrend sicheren Konstruktion, der Anwendung von Sicherheitsmaßnahmen und zusätzlichen Schutzmaßnahmen besteht bei der Arbeit immer ein Restrisiko für Verletzungen.

PIKTOGRAMME UNDWARNHINWEISE

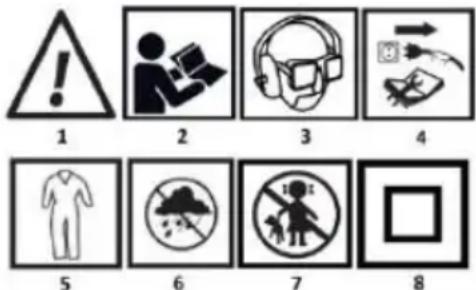

1. HINWEIS: Treffen Sie besondere Vorsichtsmaßnahmen!
2. Lesen Sie die Betriebsanleitung und beachten Sie die darin enthaltenen Warn- und Sicherheitshinweise!
3. Persönliche Schutzausrüstung tragen (Schutzbrille, Gehorschutz, Staubmaske).
4. Ziehen Sie vor Wartungs- oder Reparaturarbeiten den Netzsteckern aus der Steckdose.
5. Schutzkleidung tragen.
6. Schützen Sie das Gerät vor Feuchtigkeit.
7. Halten Sie Kinder von dem Werkzeug fern.
8. Zweite Klasse des Schutzes

BESCHREIBUNG DER GRAFISCHEN ELEMENTE

Die folgende Nummerierung bezieht sich auf die Komponenten des Gerats

die auf den grafischen Seiten diesen Handbuchsdargestellt sind

Bezeichnung	Beschreibung
1	SDS+ Werkzeughalter
2	Staubschutzhülle für den Griff

3	Griffsicherungshülse
4	Griff für Bohrtafelnanschlag
5	Moduswahlschalter
6	Umkehrshalter
7	Sperre des Dauermodus
8	Hauptgriff
9	Ein/Aus-Schalter
10	Zusätzlicher Griff

• Es kann zu Abweichungen zwischen der Abbildung und dem tatsächlichen Produkt kommt.

ZWECK

KONSTRUKTION UND ANWENDUNG

Der Elektrohammer ist ein handgehaltenes Elektrowerkzeug mit Isolierung der Klasse II. Das Gerät wird von einem einphasigen Commutatormotor angetrieben. Der Hammer kann zum Bohren von Lächern im Schlag-, Schlag- oder Kanalbohrverfahren sowie für Oberflächenarbeiten in Materialien wie Beton, Stein, Ziegel usw. verwendet werden. Einsatzgebiete sind die Durchführung von Renovierungs- und Bauarbeiten sowie jegliche Arbeiten im Bereich der selbständigen Hobbytigkeit (DIY). Verwenden Sie das Elektrowerkzeug nicht falsch.

BETRIEB DES GERÄTS

Achten Sie auf versteckte elektrische Leitungen oder Gas- und Wasserrohre. Kontrollieren Sie den Arbeitsbereich, z. B. mit einem Elektrodraht- oder Metaldetektor.

Verwenden Sie immer die richtige Versorgungsspannung!

Die Spannung der Stromquelle muss mit dem auf dem Typenschild der Maschine angegebenen Wert übereinstimmen.

Vorbereitung auf die Arbeit

Vergewissern Sie sich vor Beginn der Arbeiten, dass keine Schäden oder Risse am Gerät sightbar sind. Überprüfen Sie das Netzkabel auf Brüche oder sightbare Beschädigungen oder Abrieb der Isolierung. Sollten Mängel festgestellt werden, daß das Gerät auf keinen Fall in Betrieb genommen werden, sondern muss von einem Fachbetrieb überprüft werden.

Einbau von Zubehör

Vor der Installation von Bohrzubehör, Meißeln oder Bohrfuttern muss die Maschine von der Stromversorgung getrennt werden. Zur Installation des Zubehörds das Werkzeug in das Bohrfutter einsetzen, Abbildung A1. Der Bohrhammer ist mit einem Schnellspannffutter ausgestattet, so dass die Werkzeugverriegelung während der Installation nicht abgezogen werden muss, Abb. A3. Möglicherweise muss das Zubehör nur um die Achse gedreht werden, um auf die richtige Höhe einzutauchen. Um das Werkzeug zu entfern, ziehen Sie die Werkzeugverriegelung am Bohrfutter (Abb. A3) zur Rückseite der Maschine und entfern den Sie das Zubehör, dann losen Sie die Verriegelung des Bohrfutters.

HINWEIS!

Verwenden Sie keine anderen Bohrer wie SDS+ zum Schlagbohren und Meißeln!

Bei der Verwendung von Bohrern ist der vom Hersteller zugelassene maximale Bohrdurchmesser zu beachten (siehe Tabelle).

ACHTUNG: Arbeiten Sie bei der Verwendung eines Schlüsselbohrfutters für zylindrische Bohrer nicht mit einem Bohrhammer. Die Verwendung führt sehr schnell zu einer Beschädigung des Schlüsselbohrfutters und des SDS+ Bohrflutters des Bohrhammers.

Betriebsarten

Der Bohrhammer hat zwei Einstellrader, Abb. C. C.
Nach den einzelnen Betriebsarten stellen Sie den Drehknopf auf die folgenden Positionen:

1. Bohren ohne Schlag Abb.C1

2. Bohren mit Schlag Abbildung C2

3. Positionierung des FlachmeiBels in der optimalen Position Abb.C3
4. MeiBeln/Schmieden Abb.C4

WARTUNG UND LAGERUNG

Ziehen Sie vor allen Wartungsarbeiten am Gerät den Netzstecker. Um ein sicheres und korrektes Arbeit zu gewährleisten, halten Sie die Maschine und die Luftungsschlitze stets sauber. Reinigen Sie den Werkzeughalter nach jedem Arbeitstag.

Wiederanbringen der Staubschutzhaube

Beschädigte Staubschutzkappen sollen ersetzt werden, da Staub, der in den Werkzeughalter gelangt, zu dessen Ausfall führen kann.

Wenn ein Gerät trotz aller Sorgfalt bei der Herstellung und Prüfung eine Störung aufweist, sollte die Reparatur von einem autorisierten Fachbetrieb durchgeführt werden.

KIT INHALT:

Bohrhammer
- SDS+ Bohrer
- Bohrtiefenbegrenzer
Bohrfutter mit Schlüssel
- Technische Dokumentation
Transportkoffer

Nenndaten
Versorgungsspannung	230 V AC
Netzfrequenz	50 Hz
Nennleistung	900 W
Leerlaufdrehzahl	0 - 950 min1
Häufigkeit der Auswirkungen	0 - 5300 min1
Aufprallenergie	3.4 J
Maximaler Bohrdurchmesser in:	Beton	30 mm
	Holz	30 mm
	Stahl	13 mm
Werkzeugalter Typ	SDS Plus
IP-Schutzgrad	IPX0
Schutzklasse	II
Masse	3,45 kg
Jahr der Herstellung	2023
58G539 steht sowohl für die Typen- als auch für die Maschinenbezeichnung

LARM- UND VIBRATIONSDATEN

Schalldruckpegel	\( {\mathrm{L}}_{\mathrm{{pA}}} = {91},2\mathrm{\;{dB}}\left( \mathrm{\;A}\right) \mathrm{K} = 3\mathrm{\;{dB}}\left( \mathrm{\;A}\right) \)
Schalleistungspegel	\( {\mathrm{L}}_{\mathrm{{WA}}} = {102},2\mathrm{\;{dB}}\left( \mathrm{\;A}\right) \mathrm{K} = 3\mathrm{\;{dB}}\left( \mathrm{\;A}\right) \)
Werte der Schwingungsbeschleunigung Perkussionsbohren in Beton Meiβel-Modus	\( {\mathrm{a}}_{\mathrm{h}} = {17},2\mathrm{\;m}/{\mathrm{s}}^{2}\mathrm{\;K} = 1,5\mathrm{\;m}/{\mathrm{s}}^{2} \) \( {\mathrm{a}}_{\mathrm{h}} = {14},8\mathrm{\;m}/{\mathrm{s}}^{2}\mathrm{\;K} = 1,5\mathrm{\;m}/{\mathrm{s}}^{2} \)

Informationen über Larm und Vibrationen

Der Gerauschemissionspegel des Gerats wird beschreiben durch: den emittierten Schaldruckpegel LPA und den Schalleistungspegel LWA (wobei K die Messunsicherheit bezeichnet). Die von der Maschine ausgehenden Vibrationen werden durch den Wert der Vibrationsbeschleunigung an beschreiben (wobei K die Messunsicherheit bedeutet).

Der emittierte Schaldruckpegel LpA, der Schalleistungspegel LwA und der in thisem Handbuch angegebene Schwingungsbeschleungsgwert an wurden gemäß IEC 62841-2-6 gemessen. Der angegebene

Schwingungspegel a h kann zum Vergleich von Geräten und für eine vorläufige Bewertung der Schwingungsbelastung verwendet werden.

Das angegebene Vibrationsniveau ist nur representativ für die grundlegende Verwendung des Geräts. Wenn das Gerät für andere Anwendungen oder mit anderen Arbeitsgeräten verwendet wird, kann sich der Vibrationspegeländem. Ein höheres Vibrationsniveau wird durch unzureichende oder zu seltene Wartung des Geräts beeingflusst. Die oben genannten Grunde können zu einer erhöhten Vibrationsbelastung während der gesamten Arbeitsdauer führen.

Um die Vibrationsexposition genau abzuschätzen, müssen die Zeiten berücksichtigt werden, in denen das Gerät ausgeschelt ist oder wenn eszar eingeschaltet ist, aber nicht zumArbeiten verwendet wird. Wenn alle Faktoren genau abgeschätzt wurden, kann die Gesamtvibrationsexposition viel niedriger ausfallen.

Um den Benutzer vor den Auswirkungen von Vibrationen zu schützen, sollenn zusätzliche Sicherheitsmaßnahmen ergriffen werden, wie z. B. die zyklische Wartung der Maschine und der Arbeitsgeräte, die Gewährleistung einer angemessenen Handtemperatur und eine angemessene Arbeitsorganisation.

SCHUTZ DER UMWELT
