MODE D'EMPLOI 58G539 Graphite
Moduri de fonctionare
Masia de gaurit cu percutie are doua cadrane de mod fig. C.
Informaci par troksni un vibraciju
lekartas troksna emisijas limeni raksturo: emitetais skanas spiedena limenis Lpa un skanas jaudas limenis LwA (kur K apzime merijumu nenoteiktfbu). lekartas emiteto vibraciju raksturo vibracijas paatrinajuma vertiba ah (kur K ir merijumu nenoteiktiba).

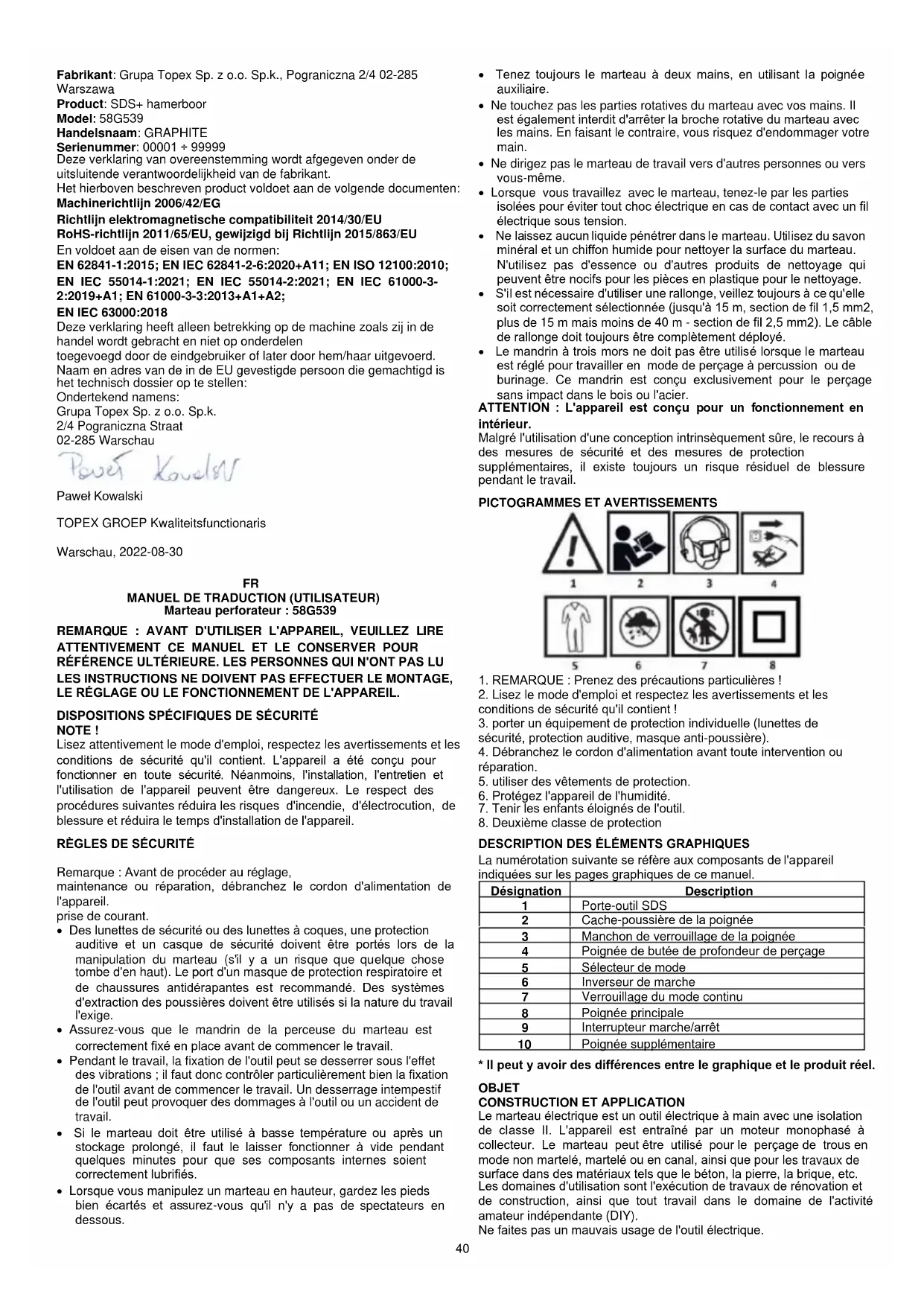

Marteau perforateur: 58G539
REMARQUE: AVANT D'UTILISER L'APPAREIL, VEUILLEZ LIRE ATTENTIVEMENT CE MANUEL ET LE CONSERVER POUR RÉFERENCE ULTÉRIEURE. LES PERSONNES QUI N'ONT PAS LU LES INSTRUCTIONS NE DOIVENT PAS EFFECTUER LE MONTAGE, LE RÉGLAGE OU LE FONCTIONNEMENT DE L'APPAREIL.
DISPOSITIONS SPECIFIQUES DE SECURITE NOTE!
Lisez attentivement le mode d'emploi, respectez les averissements et les conditions de sécurité qu'il contient. L'appareil a été concu pour fonctionner en toute sécurité. Néanmoins, l'installation, l'entretien et l'utilisation de l'appareil peuvent être dangereux. Le respect des procédures suivantes réduira les risques d'incendie, d'électrocution, de blessure et réduira le temps d'installation de l'appareil.
RÉGLES DE SECURITÉ
Remarque: Avant de procéder au réglage,
maintenance ou réparation, débranchez le cordon d'alimentation de l'appareil.
prise de courant.
- Des lunettes de sécurité ou des lunettes à coques, une protection auditive et un casque de sécurité doivent être portés lors de la manipulation du marteau (s'il y a un risque que celui chose tombe d'en haut). Le port d'un masque de protection respiratoire et de chaussures antidérapantes est recommendé. Des systèmes d'extraction des poussières doivent être utilisés si la nature du travail l'exige.
- Assurez-vous que le mandrin de la perceuse du marteau est correctement fixé en place avant de commencer le travail.
- Pendant le travail, la fixation de l'outil peut se desserrer sous l'effect des vibrations ; il faut donc contrcler particulierement bien la fixation de l'outil avant de commencer le travail. Un desserrage intempestif de l'outil peut provoquer des dommages à l'outil ou un accident de travail.
- Si le marteau doit être utilisé à basse température ou après un stockage prolongé, il faut le laisser fonctionner à vide pendant quelques minutes pour que ses composants internes soient correctement lubrifiés.
-
Lorsque vous manipuez un marteau en hauteur, gardez les pieds bien écarts et assurez-vous qu'il n'y a pas de spectateurs en dessous.
-
Tenez toujours le marteau à deux mains, en utilisant la poignée auxiliaire.
- Ne touche pas les parties rotatives du marteau avec vos mains. Il est également interdit d'arreter la broche rotative du marteau avec les mains. En faisant le contraire, vous risquez d'endommager votre main.
- Ne dirigez pas le marteau de travail vers d'autres personnes ou vers vous-même.
- Lorsque vous travailliez avec le marteau, tenez-le par les parties isolées pour éviter tout chocolétrique en cas de contact avec un fil électrique sous tension.
- Ne laissez aucun liquide pénétrer dans le marteau. Utilisez du savon minéral et un chiffon humide pour nettoyer la surface du marteau. N'utilise pas d'essence ou d'autres produits de nettoyage qui peuvent être nocifs pour les pieces en plastique pour le nettoyage.
- S'il est nécessaire d'utiliser une rallonge, voirlez toujours à ce qu'elle soit correctement sélectionnée (jusqu'à 15 m, section de fil 1,5 mm2, plus de 15 m mais moins de 40 m - section de fil 2,5 mm2). Le cable de rallonge doit toujours être complètement déployé.
- Le mandrin à trois mors ne doit pas être utilisé lorsque le marteau est reglé pour travailler en mode de perçage à percussion ou de burinage. Ce mandrin est conçu exclusivement pour le perçage sans impact dans le bois ou l'acier.
ATTENTION : L'appareil est consq pour un fonctionnement en interieur.
Malgré l'utilisation d'une conception intrinsèquement sure, le recours à des mesures de sécurité et des mesures de protection supplémentaires, il existe toujours un risque résiduel de blessure pendant le travail.

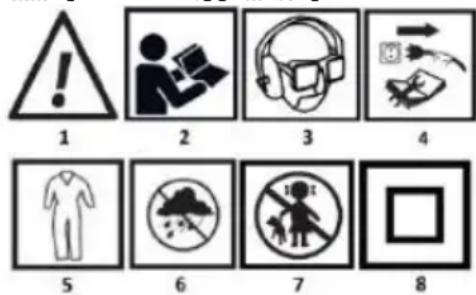

PICTOGRAMMES ET AVERTISSEMENTS
- REMARQUE: Prenez des précautions particulières!
- Lisez le mode d'emploi et respectez les avertissements et les conditions de sécurité qu'il content!
- porter un équipement de protection individuelle (lunettes de sécurité, protection auditive, masque anti-poussière).
- Debranchez le cordon d'alimentation avant toute intervention ou réparation.
- utiliser des vêtements de protection.
- Protégez l'appareil de l'humidité.
- Tenir les enfants éloignés de l'outil.
- Deuxieme classe de protection
DESCRIPTION DES ÉLÉMENTS GRAPHIQUES
La numérotation suivante se refère aux composants de l'appareil indiquées sur les pages graphiques de ce manuel.
| Désignation | Description |
| 1 | Porte-otil SDS |
| 2 | Cache-poussière de la poignée |
| 3 | Manchon de verrouillage de la poignée |
| 4 | Poiignée de butée de profondeur de perçage |
| 5 | Sélecteur de mode |
| 6 | Inverseur de marche |
| 7 | Verrouillage du mode continu |
| 8 | Poiignée principale |
| 9 | Interrupteur marche/arrêt |
| 10 | Poiignée supplémentaire |
- Il peut y avoir des différences entre le graphique et le produit réel.
OBJET
CONSTRUCTION ET APPLICATION
Le marteau électrique est un outil électrique à main avec une isolation de classe II. L'appareil est entrainé par un moteur monophasé à collecteur. Le marteau peut être utilisé pour le perçage de trouss en mode non martelé, martelé ou en canal, ainsi que pour les travaux de surface dans des materiaux tels que le béton, la pierre, la brique, etc. Les domaines d'utilisation sont l'exécution de travaux de rénovation et de construction, ainsi que tout travail dans le domaine de l'activité amateur indépendante (DIY).
Ne faites pas un mauvais usage de l'outil électriche.
FONCTIONNEMENT DE L'APPAREIL
Faites attention aux cables électriques ou aux conduites de gaz et d'eau cachés. Vérifiez la zone de travail, par exemple avec un fil électrique ou un détecteur de métaux.
Utilisez toujours la tension d'alimentation correcte!
La tension de la source d'alimentation doit correspondre à la valeur indiquée sur la plaque signalétique de la machine.
Préparation au travail
Avant de commencer les travaux, assurez-vous qu'aucun dommage ou fissure n'est visible sur l'appareil. Vérifie que le cable d'alimentation ne présente pas de ruptures ou de dommages visibles ou d'abrasion de l'isolement. Si des defaults sont constatés, ne le faites absolument pas fonctionner, l'appareil doit être contrôle par un service spécialisé.
Installation d'accessoires
Avant d'installer un accessoire, un burin ou un mandrin de perçage, la machine doit être débranchée de l'alimentation électrique. Pour installer l'accessoire, placez l'outil dans le mandrin Figure A1. Le marteau perforateur est équipé d'un mode mandrin rapide, il n'est donc pas nécessaire de-retirer le verrou de l'outil pendant l'installation fig A3. Il peut suffire de faire tourner l'accessoire sur I'axe pour qu'il plonge au bon niveau. Pour retirer I'outil de travail, tirez le verrouillage de l'outil sur le mandrin figure A3 vers I'arrière de la machine et retirez l'accessoire, puis relâchéz le verrouillage du mandrin de l'outil de travail.
NOTE!
N'utilisez pas d'autres forets comme le SDS+ pour le perçage à percussion et le burinage!
Lorsque vous utilisez des forets, il est important de garder à l'esprit le diamètre maximal autorisé par le fabricant, voir le tableau des valeurs nominales.
ATTENTION : Lorsque vous utilisez un mandrin à clé concu pour les forets cylindriques, ne travailliez pas avec un marteau perforateur.
Son utilise entrainerait des dommages très rapides au mandrin de la perceuse à clé et au mandrin SDS+ du marteau perforateur.
Modes de fonctionnement
Le marteau perforateur possede deux cadrans de mode fig.C.
Après les différents modes de fonctionnement, réglez la molette sur les positions suivantes :
-
Perçage sans impact Fig. C1
-
Perçage avec impact Figure C2
- Positionnement du ciseau plat dans la position optimale fig. C3
- Ciselage/forgeage Fig.C4
ENTRETIEN ET STOCKAGE
Débranche la fiche secteur avant toute opération de maintenance sur l'appareil.
Pour garantir un travail sur et correct, gardez toujours la machine et les fentes de ventilation propres. Nettoyez le porte-outil après chaque journee de travail.
Remplacement du cache-poussière
Les capuchons de protection contre la poussière endommages doivent être remplacés, car la poussière qui pénétre dans le porte-à-til peut entraîner sa défaillance.
Si une machine présente un dysfonctionnement malgré le soin apporté à la production et aux essais, la réparation doit être effectuee par un service qualifié agreé.
CONTENU DU KIT :
- Marteau perforateur
- Foret SDS
- Limiteur de profondeur de forage
- Mandrin de perceuse avec clé
- Documentation technique
- Mallette de transport
| Données nominales | ||
| Tension d'alimentation | 230 V AC | |
| Fréquence d'alimentation | 50 Hz | |
| Puissance nominale | 900 W | |
| Vitesse à vide | 0 - 950 min1 | |
| Fréquence d'impact | 0 - 5300 min1 | |
| Énergie d'impact | 3.4 J | |
| Diamètre maximal de perçage en pôues : | Béton | 30 mm |
| Bois | 30 mm | |
| Acier | 13 mm | |
| Type de porte-outil | SDS Plus |
| Degré de protection IP | IPX0 |
| Classe de protection | II |
| Masse | 3,45 kg |
| Année de production | 2023 |
| 58G539 désigné à la fois le type et la machine. | |
DONNÉES SUR LE BRUIT ET LES VIBRATIONS
| Niveau de pression acoustique | LPA = 91,2 dB (A) K=3dB (A) |
| Niveau de puissance acoustique | LWA = 102,2 dB (A) K=3dB (A) |
| Valeurs d'accélération des vibrations | an = 17,2 m/s2K=1,5 m/s2 |
| Perçage à la percussion dans le béton | an = 14,8 m/s2K=1,5 m/s2 |
| Mode ciseau |
Informations sur le bruit et les vibrations
Le niveau d'émission sonore de l'équipment est décrit par : le niveau de pression acoustique émis LpA et le niveau de puissance acoustique LwA (ou K désigne l'incertitude de mesure). Les vibrations émises par l'équipment sont décrites par la valeur d'accelération des vibrations an (ou K représenté l'incertitude de mesure).
Le niveau de pression acoustique émis LpA, le niveau de puissance acoustique LwA et la valeur d'accelération des vibrations ah indiqués dans ce manuel ont ete mesures conformement à la norme CEI 62841-2-6. Le nivea de vibration an indique peut etre utilise pour comparer les equipments et faire une evaluation preliminaire de I'exposition aux vibrations.
Le niveau de vibration indiqué est uniquement représentatif de l'utilisation de base de l'appareil. Si l'appareil est utilisé pour d'autres applications ou avec d'autres outils de travail, le niveau de vibration peut changer. Un niveau de vibration plus élevé sera influencé par un entretien insuffisant ou trop peu liéquant de l'appareil. Les raisons mentionnées ci-dessus peuvent entrainer une exposition accrue aux vibrations pendant toute la période de travail.
Afin d'estimer avec précision l'exposition aux vibrations, il est nécessaire de prendre en compte les périodes où l'appareil est eteint ou lorsqu'il est allumé mais non utilise pour le travail. Une fois que tous les facteurs ont ete estimés avec précision, l'exposition totale aux vibrations peut s'aver beaucoup plus faible.
Afin de protégier l'utilisateur contre les effets des vibrations, des mesures de sécurité supplémentaires doivent être mises en œuvre, telles que l'entretien cyclique de la machine et des outils de travail, la garantie d'une température adequate des mains et une bonne organisation du travail.
PROTECTION DE L'ENVIRONNEMENT
Les produits fonctionnant à l'électricité ne doivent pas être jetés avec déchets menagers, mais doivent être apportés dans des installation appropriées pour être éliminés. Contactez le revendeur de votre ou les autorités locales pour obtenir des informations sur l'élimination déchets d'équipements électriques et电子iques contiennent des substances inertes pour l'environnement. Les équipements qui ne so pas recyclés seront un risque potentiel pour l'environnement et santé humaine.
"Grupa Topex Spóka zogranoz opdowiedzialnosci" Spóka komandytowa dont le siege social est situé à Varsovie, ul. Pograniczna 2/4 (ci-apres : "Grupa Topex") informe que tous les droits d'auteur sur le contenu de ce manuel (ci-apres : "Manuel"), y compris, entre autres. Son texte, ses photographies, ses diagrammes, ses dessins, ainsi que sa composition, apparlient extrésivement à Grupa Topex et font l'objet d'une protection légale en vertu de la loi du 4 février 1994 sur le droit d'auteur et les droits connexes (je Journal des lois 2006 n° 90 Poz. 631, tel que modifié). La copie, le traitement, la publication, la modification à des fins commerciales de l'ensemble du Manuel et de ses éléments individuels, sans le consentement de Grupa Topex exprime par écrit, sont strictement interdits et peuvent entrainer une responsabilité civile et penale.
Déclaration de conformité CE
Fabricant: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285
Warszawa
Produit : Marteau perforateur SDS
Modèle:58G539
Nom commercial : GRAPHITE
Numéro de série : 00001 ÷ 99999
Cette déclaration de conformité est délivrée sous la seule responsabilité du fabricant.
Le produit décrit ci-dessus est conforme aux documents suivants :
Directive sur les machines 2006/42/CE
Directive sur la compatibilité electromagnétique 2014/30/EU
Directive RoHS 2011/65/EU modifiée par la directive 2015/863/EU
Et répond aux exigences des normes :
EN 62841-1:2015; EN IEC 62841-2-6:2020+A11; EN ISO 12100:2010;
EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-2:2019+A1; EN 61000-3-3:2013+A1+A2; EN IEC 63000:2018
Cette déclaration concerne uniquement la machine telle qu'elle est mise sur le marché et n'inclut pas les composants.
ajoutés par l'utilisateur final ou réalisés par lui ultérieurement.
Nom et adresse de la personne résidente de l'UE autorisée à préparer le dossier technique :
Signé au nom de:
Grupa Topex Sp. z o.o. Sp.k.
TOPEX GROUP Responsible de la qualité
Varsovie, 2022-08-30
