ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 3708FC MAKITA

ΕΛΛΗΝΙΚΑ (Αρχικέσ οδηγίεσ)

	Περιγραφή γενικήσ άποψησ
1 Μοχλός	16 Επίπεδη ροδέλα (μικρή)	30 Απόσταση (Χ)
2 Κλίμακα	17 Ροδέλα ελατήριο	31 Οδηγός ιχναρίου 10
3 Προεξοχή αιχμής	18 Φτερωτό παξιμάδι	32 Πλάκα οδηγός
4 Βίδα ρύθμισης	19 Αντικείμενο εργασίας	33 Βίδα σύσφιξης (Α)
5 Φτερωτό μπουλόνι	20 Διεύθυνση περιστροφής αιχμής	34 Τρύπα κέντρου
6 Διαβάθμιση	21 Κάτοψη από την κορυφή του μηχανήματος	35 Καρφί
7 Πέλμα ξακριστή		36 Βίδα ρύθμισης
8 Μέγεθος λοξότμησης	22 Διεύθυνση τροφοδοσίας	37 Βίδα σύσφιξης (Β)
9 Βάση	23 Ισιος οδηγός	38 Οδηγός ξακριστή
10 Μοχλός διακόπτη	24 Βίδες	39 Αιχμή
11 Χαλάρωμα	25 Κατσαβίδι	40 Κύλινδρος οδηγού
12 Σφίξιμο	26 Οδηγός ιχναρίου	41 Σημάδι ορίου
13 Κράτημα	27 Κυρτά τμήματα	42 Καπάκι θήκης ψήκτρας
14 Μπουλόνι	28 Ισια αιχμή
15 Επίπεδη ροδέλα (μεγάλη)	29 Ιχνάριο

TEXNIKA XAPAKTHPIΣTIKA

Μοντέλο 3708/3708F 3708FC
Ικανότητα υποδοχής	6 χιλ. ή 1/4"	6 χιλ. ή 1/4"
Ταχύτητα χωρίς φορτίο (λεπτό ^-1 )	35.000 26.000
Ολικό μήκος	308 χιλ.	308 χιλ.
Καθαρό βάρος	1,3 Χγρ	1,3 Χγρ
Κατηγορία ασφάλειας	/Ε/II	回

GEB019-4

• Λόγω του συνεχιζόμενου προγράμματος έρευνας και ανάπτυξης, οι παρούσες προδιαγραφές υπόκεινται σε αλλαγή χωρίς προειδοποίηση.
  • Τα τεχνικά χαρακτηριστικά μπορεί να διαφέρουν από χώρα σε χώρα.
  • Βάρος σύμφωνα με διαδικασία ΕΡΤΑ 01/2003

ENE010-1

Προοριζόμενη χρήση

Το μηχάνημα προορίζεται για ισόπεδα τελειώματα και διαμορφώσεις κατατομών σε ξύλο, πλαστικό και παρόμοια υλικά.

ENF002-2

Ρευματοδότηση

Το εργαλείο πρέπει να συνδέεται μόνο σε παροχή ρεύματος της ίδιας τάσης με αυτή που αναγράφεται στην πινακίδα ονομαστικών τιμών και μπορεί να λειτουργήσει μόνο με εναλλασσόμενο μονοφασικό ρεύμα. Τα εργαλεία αυτά έχουν διπλή μόνωση και, κατά συνέπεια, μπορούν να συνδεθούν σε πρίζες χωρίς σύρμα γείωσης.

GEA010-1

Γενικέσ προειδοποιήσειο ασφαλείασ για το ηλεκτρικό εργαλείο

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλεσ τισ προειδοποιήσεισ ασφαλείασ και όλεσ τισ οδηγίεσ. Η μη τήρηση των προειδοποιήσεων και οδηγιών ενδέχεται να καταλήξει σε ηλεκτροπληξία, πυρκαγιά ή/και σοβαρό τραυματισμό.

Φυλάξτε όλεσ τισ προειδοποιήσεισ και τισ οδηγίεσ για μελλοντική παραπομπή.

ΞΑΚΡΙΣΤΗ — ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ

1. Να κρατάτε το ηλεκτρικό εργαλείο από τισ μονωμένεσ επιφάνειεσ λαβήσ, επειδή ο κόπτησείναι δυνατό να έρθει σε επαφή με το ίδιο του το καλώδιο. Σε περίπτωση που κοπεί ένα ηλεκτροφόρο καλώδιο, ενδέχεται τα εκτεθειμένα μεταλλικά εξαρτήματα του ηλεκτρικού εργαλείου να καταστούν τα ίδια ηλεκτροφόρα και να προκαλέσουν ηλεκτροπληξία στο χειριστή.
2. Χρησιμοποιείτε σφιγκτήρεσ ή κάποιο άλλο πρακτικό μέσο για να ασφαλίζετε και υποστηρίζετε το τεμάχιο εργασίασ σε μιά σταθερή βάση. Το κράτημα του τεμαχίου εργασίας με το χέρι ή με το σώμα σας το αφήνει ασταθές και μπορεί να οδηγήσει σε απώλεια ελέγχου.
3. Να φοράτε ωτοασπίδεσ κατά τη διάρκεια μακρών περιόδων εργασίασ.
4. Να χειρίζεστε τισ αιχμέσ με μεγάλη προσοχή.
5. Ελέγχετε το την αιχμή προσεκτικά για ρωγμέσο ἡ βλάβη πρίν τη λειτουργία. Αντικαταστήσετε αμέσωσ το την αιχμή που έχει ρωγμή ἡ που έχει πάθει ζημιά.
6. Αποφύγετε να κόβετε καρφιά. Ελέγχετε και βγάλετε όλα τα καρφιά από το τεμάχιο εργασίασ πριν την λειτουργία.
7. Κρατάτε το μηχάνημα σταθερά.
8. Κρατάτε τα χέρια σασ μακριά από περιστρεφόμενα εξαρτήματα.
9. Σιγουρευτείτε ότι το η αιχμή δεν αγκίζει το τεμάχιο εργασίασ πριν ανοίξετε το διακόπτη.

10. Πριν χρησιμοποιήσετε το μηχάνημα πάνω σε ένα πραγματικό τεμάχιο εργασίασ, αφήσετε το να δουλέψει για λίγο. Δώστε προσοχή στουσ κραδασμούσ ή στισ ταλαντεύσεισ που μπορεί να δηλώνουν εσφαλμένη τοποθέτηση τησ αιχμήσ.

11. Δώστε προσοχή στην διεύθυνση περιστροφήσ του τησ αιχμήσ και στην διεύθυνση τροφοδοσίασ.

12. Μην εγκαταλείπετε το μηχάνημα να δουλεύει. Δουλεύετε το μηχάνημα μόνο όταν το κρατάτε στα χέρια σασ.
13. Πάντοτε σβήνετε το μηχάνημα και περιμένετε την αιχμή να σταματήσει τελείωσ πριν βγάλετε το μηχάνημα από το τεμάχιο εργασίασ.
14. Μην αγγίζετε το την αιχμή αμέσωσ μετά τη λειτουργία μπορεί να είναι πάρα πολύ ζεστό και μπορεί να κάψει το δέρμα σασ.
15. Μην ρυπαίνετε τη βάση του μηχανήματοσ απρόσεκτα με διαλυτικό, βενζίνη, λάδι και παρόμοια. Μπορεί να προκαλέσουν ρωγμέσ στη βάση του μηχανήματοσ.
16. Χρησιμοποιήστε μύτεσ που διαθέτουν σωστή διάμετρο άξονα για την ταχύτητα του εργαλείου.
17. Μερικά υλικά περιέχουν χημικά που μπορεί να είναι τοξικά. Προσέχετε να αποφύγετε εισπνοή σκόνησ και δερματική επαφή. Ακολουθείτε τα δεδομένα ασφάλειασ του προμηθευτή υλικών.
18. Πάντοτε χρησιμοποιείτε τη σωστή προσωπίδα/ αναπνευστήρα σε σχέση με το υλικό και την εφαρμογή στην οποία εργάζεστε.

ΦΥΛΑΞΕΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

ΜΗΝ επιτρέψετε το βαθμό άνεσησ ή εξοικείωσησ με το προϊόν (λόγω επανειλημμένησ χρήσησ) να αντικαταστήσει την αυστηρή τήρηση των κανόνων ασφαλείασ του παρόντοσ εργαλείου. ΚΑΚΗ ΧΡΗΣΗ ή αμέλεια να ακολουθήσετε τουσ κανόνεσ ασφάλειασ που διατυπώνονται σ'αιτό το εγχειρίδιο οδηγιών μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό.

ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ

ΠΡΟΣΟΧΗ:

• Πάντοτε βεαιώνεστε ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο από το ρεύμα πριν ρυθμίσετε ή ελέγξετε κάποια λειτουργία στο εργαλείο.

Ρύθμιση προεξοχήσ αιχμήσ (Εικ. 1)

Για να ρυθμίσετε την προεξοχή της αιχμής, χαλαρώστε τον μοχλό και κινείστε τη βάση του εργαλείου επάνω ή κάτω όπως επιθυμείτε γυρίζοντας τη βίδα ρύθμισης. Μετά τη ρύθμιση, σφίχτε τον μοχλό γερά για να στερεώσετε τη βάση του εργαλείου.

Ρύθμιση τησ γωνίασ τησ βάσησ του μηχανήματοσ (Εικ. 2)

Χαλαρώστε τα φτερωτά μπουλόνια και ρυθμίστε τη γωνία της βάσης του μηχανήματος (5° ανά χαραγή) για να επιτύχετε την επιθυμητή γωνία κοπής.

Ρύθμιση μεγέθουσ λοξότμησησ

Για να ρυθμίσετε το μέγεθος λοξότμησης, χαλαρώστε τα φτερωτά μπουλόνια και ρυθμίστε το πέλμα ξακριστή.

ΠΡΟΣΟΧΗ:

- Με το μηχάνημα βγαλμένο από το ρεύμα και το διακόπτη στη θέση “OFF”, περιστρέψτε το δακτυλιοειδές παξιμάδι στο μηχάνημα αρκετές φορές για να βεβαιωθείτε ότι η αιχμή γυρίζει ελέυθερα και δεν κάνει καθόλου επαφή με τη βάση του πέλματος ξακριστή.

Δράση διακόπτη (Εικ. 3)

ΠΡΟΣΟΧΗ:

- Πριν συνδέσετε το μηχάνημα στο ρεύμα, πάντοτε βεβαιώνεστε ότι το εργαλείο είναι σβηστό.

Για να ξεκινήσετε το εργαλείο, μετακινείστε τον μοχλό διακόπτη στην θέση Ι (ΟΝ). Για να σταματήσετε το εργαλείο, μετακινείστε τον μοχλό διακόπτη στην θέση Ο (OFF).

Ηλεκτρονική λειτουργία

Μόνο για μοντέλο 3708FC

Το εργαλείο που είναι εφωδιασμένο με ηλεκτρονική λειτουργία είναι πολύ εύκολο στο χειρισμό λόγω των εξής χαρακτηριστικών.

Συνεχήσ έλεγχοσ ταχύτητασ

Ηλεκτρονικός έλεγχος ταχύτητας για επίτευξη σταθερής ταχύτητας. Είναι δυνατό το λεπτομερές φινίρισμα, διότι η ταχύτητα περιστροφής διατηρείται σταθερή ακόμη και υπό συνθήκες φορτίου.

Χαρακτηριστικό απαλού ξεκινήματοσ

Το χαρακτηριστικό απαλού ξεκινήματος ελαχιστοποιεί το τίναγμα της εκκίνησης και κάνει το εργαλείο να ξεκινά απαλά.

Αναμμα των λαμπών

Μόνο για μοντέλο 3708F/3708FC

ΠΡΟΣΟΧΗ:

- Μη κυττάτε το φως ούτε να βλέπετε την πηγή φωτός απευθείας.

Για να ανάψετε την λάμπα, ξεκινήστε το εργαλείο. Τότε, η λάμπα φωτίζει την κορυφή της αιχμής. Για να την σβήσετε σταματήστε το εργαλείο.

ΣΗΜΕΙΩΣΗ:

- Χρησιμοποιείτε ένα στεγνό ύφασμα για να σκουπίζετε τους ρύπους από το φακό της λάμπας. Προσέχετε να μη γρατσουνίσετε το φακό της λάμπας, διαφορετικά θα μειωθεί ο φωτισμός.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ

ΠΡΟΣΟΧΗ:

- Πάντοτε βεβαιώνεστε ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο από το ρεύμα πριν εκτελέσετε οποιαδήποτε εργασία στο εργαλείο.

Τοποθέτηση ή αφαίρεση τησ αιχμήσ ξακριστή (trimmer) (Εικ. 4)

ΠΡΟΣΟΧΗ:

• Μη σφίγγετε το δακτυλιοειδή κώνο χωρίς να έχετε βάλει την αιχμή, διαφορετικά ο κώνος θα σπάσει.
• Χρησιμοποιήσετε μόνο τα κλειδιά που παρέχονται με το μηχάνημα.

Βάλτε την αιχμή πλήρως μέσα στο δακτυλιοειδή κώνο και σφίχτε το παξιμάδι καλά με τα δύο κλειδιά. Για να αφαιρέστε την αιχμή ακολουθήστε τη διαδικασία τοποθέτησης αντίστροφα.

Τοποθέτηση του πέλματοσ ξακριστή (αφού έχει αφαιρεθεί από το μηχάνημα) (Εικ. 5)

ΠΑΡΑΤΗΡΗΣΗ:

• Το πέλμα ξακριστή είναι τοποθετημένο στο μηχάνημα από το εργοστάσιο.

Χρησιμοποιήστε τα μπουλόνια, φτερωτά παξιμάδια, ροδέλες ελατήρια και επίπεδες ροδέλες για να τοποθετήσετε το πέλμα ξακριστή όπως φαίνεται στην Εικ. 5.

ΛΕΙΤΟΥΡΓΙΑ

ΠΡΟΣΟΧΗ:

• Να βεβαιώνεστε πάντα ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο από το ρεύμα πριν αφαιρείτε ή τοποθετείτε τη βάση ξακριστή.
  • Ρυθμίστε τη δύναμη σύσφιξησ μοχλού τησ βάσησ ξακριστή χρησιμοποιώντασ το παξιμάδι του για να έχετε μια κατάλληλη δύναμη σύσφιξησ για το εργαλείο σασ. Μετά τη ρύθμιση, βεβαιωθείτε ότι η βάση ξακριστή είναι ασφαλισμένη στο εργαλείο. Η λανθασμένη τοποθέτηση της βάσης ξακριστή μπορεί να προκαλέσει προσωπικούς τραυματισμούς.

Ανάψτε το μηχάνημα χωρίς η αιχμή να κάνει επαφή με το αντικείμενο εργασίας και περιμένετε μέχρι να αποκτήσει η αιχμή πλήρη ταχύτητα. Μετά τοποθετήστε το μηχάνημα πάνω από την επιφάνεια εργασίας, κρατώντας τη βάση του μηχανήματος και το πέλμα ξακριστή ευθυγραμμισμένο με τις πλευρές του αντικειμένου εργασίας. (Εικ. 6)

ΠΑΡΑΤΗΡΗΣΗ:

- Αυτό το μηχάνημα μπορεί να χρησιμοποιηθεί ως συμβατικός ξακριστής όταν αφαιρέσετε το πέλμα ξακριστή.

Οταν κόβετε άκρες, η επιφάνεια αντικειμένου εργασίας πρέπει να είναι στην αριστερή πλευρά της αιχμής στη διεύθυνση τροφοδοσίας. (Εικ. 7)

ΠΑΡΑΤΗΡΗΣΗ:

• Κινώντας το μηχάνημα προς τα εμπρός πολύ γρήγορα μπορεί να προκαλέσει μια κακή ποιότητα κοπής, ή ζημιά στην αιχμή ή στο μοτέρ. Κινώντας το μηχάνημα προς τα εμπρός πολύ αργά μπορεί να κάψει και να παραμορφώσει το κόψιμο. Ο σωστός ρυθμός τροφοδοσίας εξαρτάται από το μέγεθος της αιχμής, το είδος του αντικειμένου εργασίας και το βάθος της κοπής. Πριν αρχίσετε τη κοπή στο πραγματικό αντικείμενο εργασίας, είναι καλό να κάνετε μια δοκιμαστική κοπή σε ένα κομμάτι άχρηστου ξύλου. Αυτό θα σας δείξει ακριβώς πως θα φαίνεται το κόψιμο και επίσης θα σας επιτρέψει να ελέγξετε τις διαστάσεις.
• Οταν χρησιμοποιείτε το πέλμα ξακριστή, τον ίσιο οδηγό ή τον οδηγό ξακριστή, βεβαιωθείτε ότι το κρατάτε στη δεξιά πλευρά στη διεύθυνση τροφοδοσίας. Αυτό θα βοηθήσει να το κρατήσετε ευθυγραμμισμένο με τη πλευρά του αντικειμένου εργασίας. (Εικ. 8)

ΠΡΟΣΟΧΗ:

- Επειδή υπερβολικό κόψιμο μπορεί να προκαλέσει υπερφόρτωση του μοτέρ ή δυσκολία στον έλεγχο του μηχανήματος, το βάθος κοπής δεν πρέπει να είναι περισσότερο από 3 χιλ σε κάθε πέρασμα όταν κάνετε αυλακώσεις. Όταν επιθυμείτε να κάνετε αυλακώσεις βαθύτερες από 3 χιλ, κάνετε αρκετά περάσματα με προοδευτικά βαθύτερες ρυθμίσεις αιχμής.

Οδηγόσ ιχναρίου

Ο οδηγός ιχναρίου αφήνει ένα μανίκι μέσω του οποίου περνάει η αιχμή, επιτρέποντας χρήση του ξακριστή με σχέδια του ιχναρίου. (Εικ. 9)

Αφαιρέστε τη βάση του μηχανήματος από το μηχάνημα. Χαλαρώστε τα φτερωτά μπουλόνια και στερεώστε τη βάση οριζοντίως. Χαλαρώστε τις δύο βίδες στη βάση του μηχανήματος. (Εικ. 10)

Τοποθετήστε τον οδηγό ιχναρίου στη βάση του μηχανήματος. Υπάρχουν τέσσερα κυρτά τμήματα στον οδηγό ιχναρίου. Στερεώστε δύο από τα τέσσερα κυρτά τμήματα χρησιμοποιώντας τις δύο βίδες. Τοποθετήστε τη βάση στο μηχάνημα. (Εικ. 11) Στερεώστε το ιχνάριο στο αντικείμενο εργασίας. Τοποθετήστε το μηχάνημα στο ιχνάριο και κινείστε το μηχάνημα με τον οδηγό ιχναρίου να ολισθαίνει κατά μήκος της πλευράς του ιχναρίου. (Εικ. 12)

ΠΑΡΑΤΗΡΗΣΗ:

• Το αντικείμενο εργασίας θα κοπεί σε ελαφρά διαφορετικό μέγεθος από το ιχνάριο. Αφήστε περιθώριο για την απόσταση (Χ) μεταξύ της αιχμής σκαπτήρα και του εξωτερικού του οδηγού ιχναρίου. Η απόσταση (Χ) μπορεί να υπολογιστεί χρησιμοποιώντας την ακόλουθη εξίσωση:

Απόσταση (X) = (εξωτερική διάμετρος του οδηγού ιχναρίου – διάμετρος αιχμής σκαπτήρα) / 2

Ισιοσ οδηγόσ (προαιρετικά εξαρτήματα)

Ο ίσιος οδηγός χρησιμοποιείται αποτελεσματικά για ίσιες κοπές στις λοξοτμήσεις και αυλακώσεις. (Εικ. 13)

Προσαρμόστε τη πλάκα οδηγού στον ίσιο οδηγό με το μπουλόνι, τη κυματοειδή ροδέλα, το επίπεδο μπουλόνι και το φτερωτό παξιμάδι. (Εικ. 14)

Χαλαρώστε το φτερωτό παξιμάδι και στερεώστε τη βάση της μηχανής οριζοντίως.

Προσαρμόστε τον ίσιο οδηγό με την βίδα σύσφιγξης (A).

Χαλαρώστε το πτερωτό παξιμάδι στον ίσιο οδηγό και ρυθμίστε την απόσταση μεταξύ της αιχμής και του ίσιου οδηγού. Στην επιθυμητή απόσταση, σφίχτε το πτερωτό παξιμάδι με ασφάλεια. (Εικ. 15)

Οταν κόβετε κινείτε το μηχάνημα με τον ίσιο οδηγό ευθυγραμμισμένο με τη πλευρά του αντικειμένου εργασίας.

Εάν η απόσταση (Α) μεταξύ της πλευράς του αντικειμένου εργασίας και της θέσης κοπής είναι πολύ πλατιά για τον ίσιο οδηγό, ή εάν η πλευρά του αντικειμένου εργασίας δεν είναι ίσια, ο ίσιος οδηγός δε μπορεί να χρησιμοποιηθεί. Στη περίπτωση αυτή, στερεώστε καλά μία ίσια σανίδα στο αντικείμενο εργασίας και χρησιμοποιήστε τη ως οδηγό έναντι της βάσης του ξακριστή. Τροφοδοτείστε το μηχάνημα κατά τη διεύθυνση του βέλους. (Εικ. 16)

Κυκλική εργασία

Κυκλική εργασία μπορεί να επιτευχθεί εάν συνδυάσετε τον ίσιο οδηγό και οδηγό πλάκας όπως φαίνεται στην Εικ. 17 ή 18.

Ελαχ. και μεγ. ακτίνες κύκλων για κόψιμο (απόσταση μεταξύ του κέντρου του κύκλου και του κέντρου της αιχμής) είναι ως ακολούθως:

Ελαχ.: 70 χιλ

Μεγ. : 221 χιλ

Εικ. 17 για κόψιμο κύκλων μεταξύ 70 χιλ και 121 χιλ σε ακτίνα.

Εικ. 18 για κόψιμο κύκλων μεταξύ 121 χιλ και 221 χιλ σε ακτίνα.

ΠΑΡΑΤΗΡΗΣΗ:

- Κύκλοι μεταξύ 172 χιλ και 186 χιλ σε ακτίνα δεν μπορούν να κοπούν με χρήση αυτού του οδηγού.

Ευθυγραμμίστε τη τρύπα κέντρου στον ίσιο οδηγό με το κέντρο του κύκλου που πρόκειται να κοπεί. Βάλτε ένα καρφί μικρότερο από 6 χιλ σε διάμετρο στη τρύπα κέντρου για να στερεώσει τον ίσιο οδηγό. Περιστρέψτε το μηχάνημα γύρω από το καρφί δεξιόστροφα. (Εικ. 19)

Οδηγός ξακριστή

Ξάκρισμα, καμπυλοτών κοψιμάτων σε καπλαμάδες επίπλων και παρόμοια υλικά μπορεί να γίνει εύκολα με τον οδηγό ξακρίσματος. Ο κύλινδρος του οδηγού εφάπτεται στη καμπύλη και εξασφαλίζει ένα ωραίο κόψιμο. (Εικ. 20)

Χαλαρώστε τα φτερωτά μπουλόνια και στερεώστε τη βάση της μηχανής οριζοντίως.

Τοποθετήστε τον οδηγό ξακρίσματος στη βάση της μηχανής με τη βίδα σύσφιξης (Α). Χαλαρώστε τη βίδα σύσφιξης (Β) και ρυθμίστε την απόσταση μεταξύ της αιχμής και του οδηγού ξακριστή στρέφοντας την βίδα ρύθμισης (1 χιλ ανά στροφή). Στην επιθυμητή απόσταση, σφίχτε τη βίδα σύσφιξης (Β) για να στερεώσετε τον οδηγό ξακριστή στη θέση του. (Εικ. 21)

Οταν κόβετε, κινείτε το μηχάνημα με τον κύλινδρο οδηγού να εφάπτεται στη πλευρά του αντικειμένου εργασίας. (Εικ. 22)

ΣΥΝΤΗΡΗΣΗ

ΠΡΟΣΟΧΗ:

• Πάντοτε βεβαιώνεστε ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο από το ρεύμα πριν επιχειρήσετε να εκτελέσετε επιθεώρηση ή συντήρηση.
• Μην χρησιμοποιείτε ποτέ βενζίνη, πετρελαϊκό αιθέρα, διαλυτικό, αλκοόλη ή παρόμοιες ουσίες. Ενδέχεται να προκληθεί αποχρωματισμός παραμόρφωση ή ρωγμές.

Αντικατάσταση καρβουνάκια

Αφαιρείτε και ελέγχετε τις ψήκτρες άνθρακος τακτικά. Αντικαταστείτε όταν φθαρούν μέχρι το σημάδι ορίου. Κρατάτε τις ψήκτρες καθαρές και ελεύθερες να γλυστρούν στις θήκες. Και οι δύο ψήκτρες άνθρακα πρέπει να αντικαθίστανται ταυτόχρονα. Χρησιμοποιείτε μόνο ταυτόσημες ψήκτρες. (Εικ. 23)

Χρησιμοποιείτε ένα κατσαβίδι για να αφαιρείτε τα καπακια της θήκης ψήκτρας. Αφαιρέστε τις φθαρμένες ψήκτρες, βάλτε τις καινούργιες και ασφαλίστε τα καπάκια της θήκης ψήκτρας. (Εικ. 24)

Για την διατήρηση της ΑΣΦΑΛΕΙΑΣ και ΑΞΙΟΠΙΣΤΙΑΣ του προιόντος, επισκευές, οποιαδήποτε άλλη συντήρηση ή ρύθμιση πρέπει να εκτελούνται από τα Εξουσιοδοτημένα Κέντρα Εξυπηρέτησης της Makita, με χρήση πάντοτε ανταλλακτικών Makita.

ΠΡΟΑΙΡΕΤΙΚΑ ΕΞΑΡΤΗΜΑΤΑ

ΠΡΟΣΟΧΗ:

- Αυτά τα εξαρτήματα ή προσαρτήματα συνιστώνται για χρήση με το εργαλείο Makita που περιγράφτηκε στις οδηγίες αυτές. Η χρήση οτιδήποτε άλλων εξαρτημάτων ή προσαρτημάτων μπορεί να προκαλέσει κίνδυνο τραυματισμού σε άτομα. Χρησιμοποιείτε τα εξαρτήματα ή προσαρτήματα μόνο για την χρήση που προορίζονται.

Εάν χρειάζεστε οποιαδήποτε βοήθεια για περισσότερες πληροφορίες σε σχέση με αυτά τα εξαρτήματα, αποτανθείτε στο τοπικό σας κέντρο εξυπηρέτησης Makita.

• 'Ises aixmés & aixmés aulakwoseων
• Αιχμές διαμόρφωσης άκρων
• Αιχμές ξακρίσματος καπλαμάδων
• Μηχανισμός ίσιου οδηγού
• Μηχανισμός οδηγού ξακριστή
• Μηχανισμός βάσης ξακριστή (Για φάσο με ίσια αιχμή)
  • Πέλμα ξακριστή
• Οδηγός ιχναρίου
  • Κώνος υποδοχής 6 χιλ.
• Κώνος υποδοχής 6,35 χιλ. (1/4")
  • Κλειδί 10
  • Κλειδί 17

ΠΑΡΑΤΗΡΗΣΗ:

- Μερικά στοιχεία στη λίστα μπορεί να συμπεριλαμβάνονται στη συσκευασία εργαλείου ως στάνταρ εξαρτήματα. Μπορεί να διαφέρουν ανάλογα με τη χώρα.

ENG905-1

Θόρυβοσ

Το τυπικό Α επίπεδο μετρημένου θορύβου καθορίζεται σύμφωνα με το EN60745:

Μοντέλο 3708, 3708F

Στάθμη πίεσης ήχου (LpA): 80 dB (A)

Αβεβαιότητα (Κ): 3 dB (Α)

Η ένταση ήχου υπο συνθήκες εργασίας μπορεί να μπερβεί τα 80 dB (A).

Μοντέλο 3708FC

Στάθμη πίεσης ήχου (LpA): 76 dB (A)

Αβεβαιότητα (Κ): 3 dB (Α)

Η ένταση ήχου υπο συνθήκες εργασίας μπορεί να μπερβεί τα 80 dB (A).

Φοράτε ωτοασπίδεσ

ENG900-1

Κραδασμόσ

Η ολική τιμή δόνησης (άθροισμα τρι-αξονικού διανύσματος) καθορίζεται σύμφωνα με το EN60745:

Είδος εργασίας: περιστροφή χωρίς φορτίο Εκπομπή δόνησης (a _h ): 2,5 m/s ^2 ή λιγότερο Αβεβαιότητα (K): 1,5 m/s ^2

ENG901-1

• Η δηλωμένη τιμή εκπομπής κραδασμών έχει μετρηθεί σύμφωνα με την πρότυπη μέθοδο δοκιμής και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με άλλο.
• Η δηλωμένη τιμή εκπομπής κραδασμών μπορεί να χρησιμοποιηθεί και στην προκαταρκτική αξιολόγηση έκθεσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Η εκπομπή κραδασμών κατά τη χρήση του ηλεκτρικού εργαλείου σε πραγματικές συνθήκες μπορεί να διαφέρει από τη δηλωμένη τιμή εκπομπής ανάλογα με τον τρόπο χρήσης του εργαλείου.
• Φροντίστε να λάβετε τα κατάλληλα μέτρα προστασίας του χειριστή βάσει υπολογισμού της έκθεσης σε πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλες τις συνιστώσες του κύκλου λειτουργίας όπως τους χρόνους που το εργαλείο είναι εκτός λειτουργίας και όταν βρίσκεται σε αδρανή λειτουργία πέραν του χρόνου ενεργοποίησης).

ENH101-15

Μόνο για χώρεσ τησ Ευρώπησ

Δήλωση Συμμόρφωσησ ΕΚ

Η Makita Corporation, ωσ ο υπεύθυνοσ κατασκευαστήσ, δηλώνει ότι το/τα ακόλουθο(α) μηχάνημα(τα) τησ Makita:

Χαρακτηρισμός μηχανήματος:

Ξακριστή

Αρ. μοντέλου/ Τύπος: 3708, 3708F, 3708FC

είναι εν σειρά παραγωγή και

συμμορφώνονται με τισ ακόλουθεσ Ευρωπαϊκέσ Οδηγίεσ:

2006/42/EK

kai kataσκευάζονται σύμφωνα με τα ακόλουθα πρότυπα ή έγγραφα τυποποίησης: EN60745

Η τεχνική τεκμηρίωση φυλάσσεται από τον εξουσιοδοτημένο εκπρόσωπό μας στην Ευρώπη, δηλαδή τη:

Makita International Europe Ltd.

Κοπτικό για αιλάκωμα "U"

mm

	D	A	L_1	L_2	R
6	6	6	60	28	3
6E	1/4"

006486

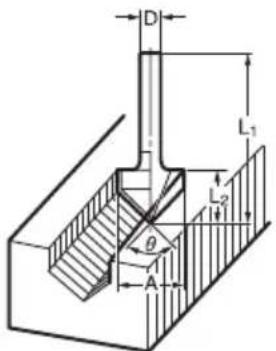

Κοπτικό για αυλάκωμα "V"

mm

D	A	L1	L2	θ
1/4"	20	50	15	90°

006454

Κοπτικό ξακρίσματος με κεφαλή τρυπανιού

mm

	D	A	L_1	L_2	L_3
6	6	6	60	18	28
6E	1/4"

006487

D L₁ L₃ L₂ L₄ A

005121

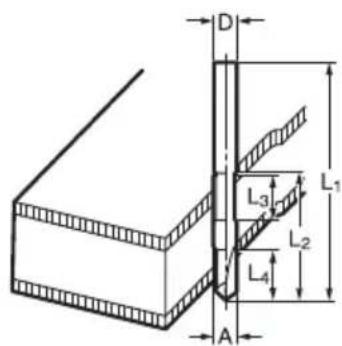

Κοπτικό διπλού ξακρίσματος με κεφαλή τρυπανιού

mm

	D	A	L_1	L_2	L_3	L_4
6	6	6	7	0	4	0
6E 1/4"

006488

Κοπτικό για στρογγυλές γωνιές

mm

	D	A_1	A_2	L_1	L_2	L_3	R
8R	6	25 9 48	13 5 8
8RE 1/4^
4R	6	20 8 45	10 4 4
4RE 1/4^

006489

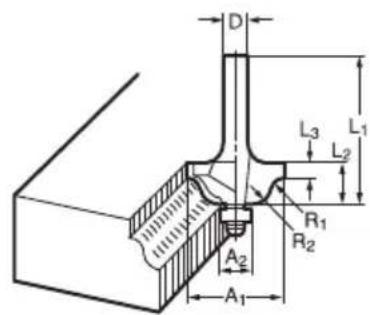

Κοπτικό ξακρίσματος με ρουλεμάν

Κοπτικό για στρογγυλές γωνιές με ρουλεμάν

Κοπτικό για Φάσο με ρουλεμάν

mm

D	A_1	A_2	L_1	L_2	θ
6	26 8 42 12 45°
1/4"
6	20	8	41	11	60°

006467

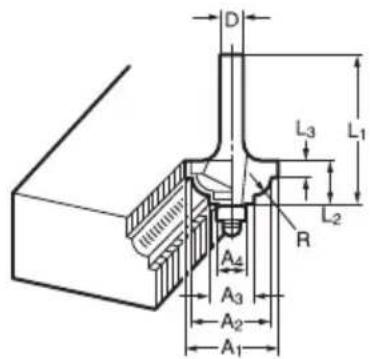

Κοπτικό τεταρτημαρίου με ρουλεμάν

mm

D	A_1	A_2	A_3	L_1	L_2	L_3	R
6	20	12	8	40	10	5.5	4
6	26	12	8	42	12	4.5	7

006468

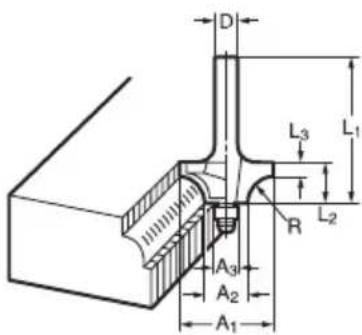

Κοπτικό κοιλωμάτων με ρουλεμάν

mm

D	A_1	A_2	A_3	A_4	L_1	L_2	L_3	R
