ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Bravia KD75XG8599 SONY

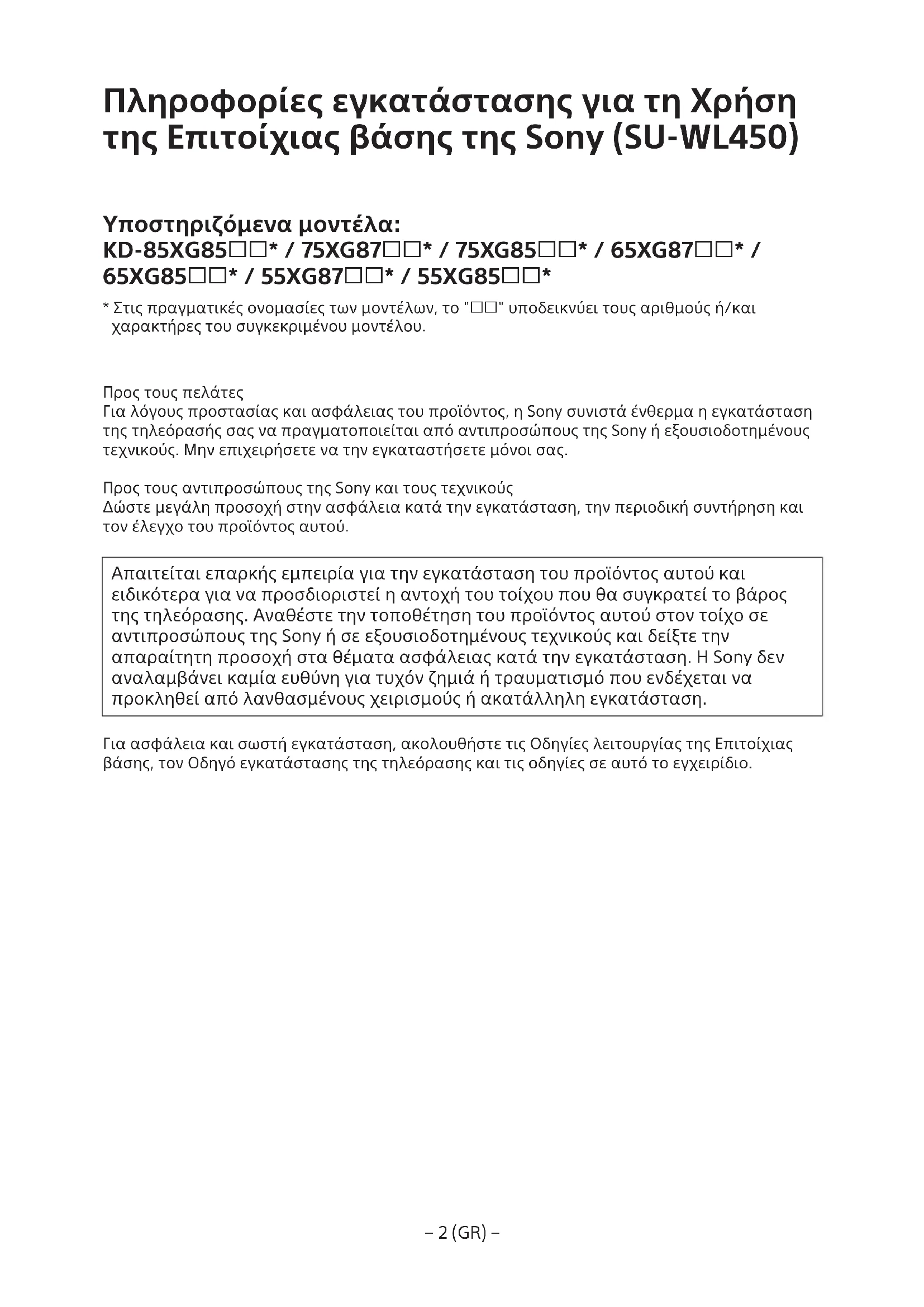

Πληροφορίες εγκατάστασης για τη χρήση της επιτοίχιας βάσης της Sony (SU-WL450)

Υποστηριζόμενα μοντέλα: KD-85XG85□□ / 75XG87□□ / 75XG85□□ / 65XG87□□ / 65XG85□□ / 55XG87□□ / 55XG85□□*

* ΣΠ πραγματικών συσκευών ποντέας, το "□" υποδεικνύει τους αριθμούς π/και χαρακτήρες του συγκεκριμένου ποντέα.

Προς τους πελάτες

Για λόγους προστασίας και ασφάλειας του προϊόντος, η Sony συνιστά η εγκατάσταση της τηλεόρασής σας να πραγματοποιείται από αντιπροσώπους της Sony ή εξουσιοδοτημένους τεχνικούς. Μην επιχειρήσετε να την εγκαταστήσετε μόνοι σας.

Προς τους αντιπροσώπους της Sony και τους τεχνικούς

Δώστε μεγάλη προσοχή στην ασφάλεια κατά την εγκατάσταση, την περιοδική συντήρηση και τον έλεγχο του προϊόντος αυτού.

Απαιτείται επαρκής εμπειρία για την εγκατάσταση του προϊόντος αυτού και ειδικότερα για να προσδιορίσετε την αντοχή του τοίχου που θα συγκρατεί το βάρος της τηλεόρασης. Αναθέστε την τοποθέτηση του προϊόντος αυτού στον τοίχο σε αντιπροσώπους της Sony ή εξουσιοδοτημένους τεχνικούς και δείξτε την απαραίτητη προσοχή στα θέματα ασφάλειας κατά την εγκατάσταση. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημία ή τραυματισμό που ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή ακατάλληλη εγκατάσταση.

Τα αφιάλεια και ουτών εγκατάσταση, ακολουθείται το Οδηγίες και λειτουργίας της Επιστολής βάσης, τον Οδηγό εγκατάστασης της τηλεόρασης και τις οδηγίες αυτές το εγχειρίδιο.

Σχετικά με την ασφάλεια

Σας ευχαριστούμε που αγοράσατε αυτό το προϊόν.

Προς τους πελάτες

Για την εγκατάσταση αυτού του προϊόντος απαιτείται επαρκής τεχνική κατάρτιση. Αναθέστε την εγκατάσταση του προϊόντος σε αντιπροσώπους ή εξουσιοδοτημένους τεχνικούς της Sony και προσέξτε ιδιαίτερα τις προφυλάξεις ασφαλείας κατά τη διάρκεια της εγκατάστασης. Η Sony δεν φέρει ευθύνη για τυχόν ζημιές ή τραυματισμούς που προκλήθηκαν από κακό χειρισμό ή λανθασμένη εγκατάσταση ή την εγκατάσταση προϊόντος άλλου από το καθορισμένο. Δεν υπερισχύουν τα νόμιμα δικαιώματά σας (εάν υπάρχουν).

Προς τους αντιπροσώπους της Sony

Η εγκατάσταση αυτού του προϊόντος απαιτεί επαρκή τεχνική κατάρτιση. Διαβάστε προσεκτικά το παρόν εγχειρίδιο οδηγιών, έτσι ώστε να εκτελέσετε τις εργασίες εγκατάστασης με ασφάλεια. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημία ή τραυματισμό που ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή ακατάλληλη εγκατάσταση. Μετά την εγκατάσταση, παραδώστε αυτό το εγχειρίδιο στον πελάτη.

Το παρόν εγχειρίδιο οδηγιών παρουσιάζει τον σωστό τρόπο χειρισμού του προϊόντος, καθώς και τις απαραίτητες προφυλάξεις, οι οποίες είναι απαραίτητες για να αποφύγετε ατυχήματα. Διαβάστε προσεκτικά το εγχειρίδιο πριν χρησιμοποιήσετε το προϊόν. Φυλάξτε το παρόν εγχειρίδιο για μελλοντική χρήση.

Τα προϊόντα της Sony σχεδιάζονται με γνώμονα την ασφάλεια. Σε περίπτωση λανθασμένου χειρισμού ενδέχεται να προκληθεί σοβαρός τραυματισμός λόγω πυρκαγιάς, ηλεκτροπληξίας, ανατροπής ή άλλων τύπων του προϊόντος. Για να αποφύγετε τέτοιου είδους ατυχήματα, βεβαιωθείτε ότι ακολουθείτε τις προφυλάξεις ασφαλείας.

ΠΡΟΣΟΧΗ

Συμβατά προϊόντα

Αυτή η εντοίχια βάση έχει σχεδιαστεί για χρήση με τα καθορισμένα μοντέλα τηλεόρασης. Για τις τηλεοράσεις, ανατρέξτε στον οδηγό αναφοράς τους, ο οποίος θα ελεγχθεί ενώ πρόκειται να χρησιμοποιήσετε την εντοίχια βάση.

Προς τους πελάτες

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν δεν τηρούνται οι παρακάτω προφυλάξεις, ενδέχεται να προκληθεί σοβαρός τραυματισμός ή θάνατος λόγω πυρκαγιάς, ηλεκτροπληξίας, ανατροπής ή άλλων τύπων του προϊόντος.

Φροντίστε να αναθέσετε την εγκατάσταση σε εξουσιοδοτημένους τεχνικούς και κρατήστε τα παιδιά μακριά κατά τη διάρκεια της εγκατάστασης.

Εάν η εντοίχια βάση ή η τηλεόραση δεν εγκατασταθούν σωστά, ενδέχεται να προκληθούν τα ατυχήματα που αναφέρονται παρακάτω. Βεβαιωθείτε ότι η εγκατάσταση γίνεται από εξουσιοδοτημένους τεχνικούς.

Η τηλεόραση ενδέχεται να πέσει και να προκαλέσει σοβαρούς τραυματισμούς, ακόμη και θάνατο. Εάν ο τοίχος στον οποίο θα εγκαταστήσετε την εντοίχια βάση δεν είναι αρκετά ανθεκτικός ή δεν είναι κάθετος προς το δάπεδο, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές. Ο τοίχος θα πρέπει να αντέχει βάρος τουλάχιστον τέσσερις φορές το βάρος της τηλεόρασης. (Ανατρέξτε στον οδηγό αναφοράς της τηλεόρασης σχετικά με το βάρος της.) Εάν η εντοίχια βάση δεν στερεωθεί σωστά στον τοίχο, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές.

Αναθέστε τη μεταφορά ή την αφαίρεση της τηλεόρασης σε εξουσιοδοτημένους τεχνικούς.

Εάν η μεταφορά ή η αφαίρεση της τηλεόρασης πραγματοποιηθεί από μη εξουσιοδοτημένο προσωπικό, ενδέχεται να προκληθούν σοβαροί τραυματισμοί ή υλικές ζημιές. Φροντίστε η μεταφορά ή η αφαίρεση της τηλεόρασης να πραγματοποιηθεί από δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις μεγαλύτερες από 75 ίντσες).

Μην αφαιρείτε τις βίδες κατά την τοποθέτηση της τηλεόρασης.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές.

Μην τοποθετείτε τα Εμπρός Τμήματα στην Εντοιχία Βάσης.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί τραυματισμός ή υλικές ζημιές.

Μην τοποθετείτε συσκευές διαφορετικές από τις καθορισμένες.

Αυτή η εντοιχία βάσης έχει σχεδιαστεί για χρήση μόνο με το καθορισμένο προϊόν. Εάν τοποθετήσετε συσκευή διαφορετική από αυτήν που καθορίζεται, ενδέχεται να προκληθεί βλάβη στη λειτουργία της συσκευής με συνέπεια τραυματισμού ή υλικών ζημιών.

Μην τοποθετείτε στην εντοιχία βάσης άλλα αντικείμενα εκτός από την τηλεόραση. Μην κινείτε την τηλεόραση προς τα αριστερά/δεξιά ή προς τα πάνω/κάτω.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί βλάβη στη λειτουργία της τηλεόρασης με συνέπεια τραυματισμού ή υλικών ζημιών.

Μην στηρίζεστε και μην κρεμιέστε από την τηλεόραση.

Μην στηρίζεστε και μην κρεμιέστε από την τηλεόραση, καθώς ενδέχεται να προκληθεί βλάβη στη λειτουργία της με συνέπεια σοβαρού τραυματισμού.

ΠΡΟΣΟΧΗ

Εάν δεν ληφθούν οι ακόλουθες προφυλάξεις, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές.

Μην ασκείτε υπερβολική δύναμη στο προϊόν κατά τον καθαρισμό ή τις εργασίες συντήρησης.

Μην ασκείτε υπερβολική δύναμη στην επάνω επιφάνεια της τηλεόρασης. Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί βλάβη στη λειτουργία της τηλεόρασης με συνέπεια τραυματισμού ή υλικών ζημιών.

ΠΡΟΦΥΛΑΞΕΙΣ

Εάν η τηλεόραση παραμείνει συνδεδεμένη στην εντοιχία βάσης για μεγάλο χρονικό διάστημα, η επιφάνεια του τοίχου πίσω ή επάνω από την τηλεόραση ενδέχεται να αποχρωματιστεί ή η ταπετσαρία ενδέχεται να ξεκολλήσει, ανάλογα με το υλικό κατασκευής του τοίχου. Εάν η εντοιχία βάσης αφαιρεθεί από την εγκατάσταση, θα παραμείνουν οπές. Μην χρησιμοποιείτε την εντοιχία βάσης σε σημείο που υπόκειται σε μηχανική καταπόνηση.

ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΕΝΤΟΙΧΙΑΣ ΒΑΣΗΣ

Προσέξτε τους αντιπροσώπους της Sony.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Οικολογική επεξεργασία απορριμμάτων των αντιπροσώπων της Sony. Διαβάστε τις προφάσεις ασφαλείας που περιγράφονται παρακάτω και τηρήστε τα μέτρα ασφαλείας κατά τη διάρκεια της εγκατάστασης, της συντήρησης και του ελέγχου αυτού του προϊόντος.

Μην εγκαθιστάτε την επιτοίχια βάση σε επιφάνειες τοίχου όπου οι γωνίες ή οι πλευρές της τηλεόρασης θα προεξέχουν από την επιφάνεια του τοίχου.

Μην εγκαθιστάτε την επιτοίχια βάση σε επιφάνειες τοίχου, όπως κολώνες, όπου οι γωνίες ή οι πλευρές της τηλεόρασης θα προεξέχουν από την επιφάνεια του τοίχου. Εάν κάποιο άτομο ή κάποιο αντικείμενο προσκρούσει σε γωνία ή σε πλευρά της τηλεόρασης ή σε τοίχο που προεξέχει από την επιφάνεια του τοίχου, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές.

Μην τοποθετείτε την τηλεόραση επάνω ή κάτω από οικιακές συσκευές.

Εάν η τηλεόραση παραμένει εκτεθειμένη σε διαρροή νερού ή ρεύμα αέρα από οικιακές συσκευές για μεγάλο χρονικό διάστημα, ενδέχεται να προκληθεί πυρκαγιά, να εκπληρωθούν οι λειτουργίες της τηλεόρασης.

Εγκαταστήστε την επιτοίχια βάση στον τοίχο, ακολουθώντας τις οδηγίες που παρέχονται στο παρόν εγχειρίδιο οδηγιών.

Επειδή η πλήρης χαλάρωση των βιδών ενδέχεται να προκαλέσει πτώση της επιτοίχιας βάσης με συνέπεια τραυματισμούς ή υλικές ζημιές. Χρησιμοποιήστε κατάλληλες βίδες ανάλογα με το υλικό κατασκευής του τοίχου και κάθε φορά τη μονάδα ασφαλείας χρησιμοποιώντας τέσσερις ή περισσότερες βίδες διαμέτρου 8 mm (ή 10 το πολύ).

Χρησιμοποιήστε τις βίδες που παρέχονται στη συσκευασία, καθώς και τα συνδετικά εξαρτήματα σύμφωνα με τις οδηγίες που παρέχονται στο παρόν εγχειρίδιο. Εάν χρησιμοποιήσετε υποκατάστατα εξαρτήματα, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές στην τηλεόραση.

Σφίξτε τα εξαρτήματα του στηρίγματος, ακολουθώντας τη διαδικασία που περιγράφεται στο παρόν εγχειρίδιο οδηγιών.

Επειδή η μερική ή πλήρης χαλάρωση της σύνδεσης ή κάποιες από τις βίδες, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή ζημιές στην τηλεόραση.

Σφίξτε τις βίδες και βεβαιωθείτε ότι έχουν τοποθετηθεί στη σωστή θέση.

Σε αντίθετη περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή ζημιές στην τηλεόραση.

Μην υποβάλλετε την τηλεόραση σε κραδασμούς κατά την τοποθέτησή της.

Σε διαφορετική περίπτωση, ενδέχεται να προκύψει τρών και όραση της τηλεόρασης. Επίσης, υπάρχει πιθανότητα τραύματος.

Το θεμέλιο του τοίχου είναι κατακόρυφο προς το δάπεδο και επίπεδο.

Σε διαφορετικών περιπτώσεων, ενδέχεται να προκύψει των της τάφρου η συνέχεια τραυματισμού.

Αφού το θέτεις έτσι, οπωσδήποτε απλοποιεί κατά πολύ τα καλώδια.

Εάν απουσιάζει ένα περιεχόμενο ή είναι περιττό, ο καταναλωτής ενδέχεται να προκαλέσει προβλήματα ή βλάβη στην τηλεόραση.

Ανοίγετε την αντλία και καλώδιο, τοποθεσία και καλώδιο σύνδεσης.

Εάν το καλώδιο τροφοδοσίας ή το καλώδιο σύνδεσης συνδέεται αναμέσα στην οικεία κατά το τοποθέτηση ή έχει τυλιχθεί λόγω ακατάλληλης χρήσης, υπάρχει κίνδυνος έκθεσης των εσωτερικών αγωγών των καλωδίων με συνέπεια βραχυκύκλωμα ή διακοπή ηλεκτροπληξίας. Αυτό ενδέχεται να προκαλέσει πραγματική ηλεκτροπληξία.

Οι βίδες δεν απαιτούνται για τη στερέωση της επιτοιχίας βάσης στον τοίχο και παρέχονται.

Κατά την τοποθέτηση της Επιτοίχιας βάσης, χρησιμοποιήστε βίδες οι οποίες είναι κατάλληλες για το υλικό κατασκευής και την δομή του τοίχου.

Περιεχόμενα

Προετοιμασία για τοποθέτηση. 6

Έλεγχος των εξαρτημάτων 6

Καθορισμός της θέσης τοποθέτησης ....7

Εγκατάσταση της βάσης στον τοίχο.9

Προετοιμασία για την τοποθέτηση της τηλεόρασης 10

KD-85/75XG85□□，KD-75XG87□□ 10

KD-65/55XG87□□，KD-65/55XG85□□.12

Τοποθέτηση της τηλεόρασης στον τοίχο.....14

KD-85/75XG85□□,KD-75XG87□□ 14

KD-65/55XG87□□,KD-65/55XG85□□ 16

Επαλήθευση της ολοκλήρωσης των εργασιών τοποθέτησης……19

Αλλες πληροφορίες. 19

Τεχνικά χαρακτηριστικά 19

Τοποθέτηση της τηλεόρασης στον τοίχο

Η δέλτα καλωδίων πρέπει να τοποθετηθεί ανάλογα με την πλάκα. Χρησιμοποιήστε την επιλογή για τη SU-WL450, για να εγκαταστήσετε την πλάκα στον τοίχο.

Σημείωση

Αποθηκεύστε τις βίδες που αφαιρέσατε σε ένα ασφαλές μέρος και φυλάξτε τις μακριά από παιδιά.

παρέχονται με το μοντέλο SU-WL450

Ελέγξτε ότι περιλαμβάνονται όλα τα εξαρτήματα.

A Bαση (20) (1) B Tροχαλία (2)
◎ PSW 6x20 (4)◎ PSW 4x20 με δακτύλιο (2)
ΕΔιαχωριστικό (20) (2)	Ε Μάντας (1)
◎ Δακτύλιος (20) (M4) (2)	Η PSW 4x20 (2)
◎ Προσαρμογέας βάσης (2)	◎ PSW 4x10 (8)
◎ KΔιαχωριστικό (60) (2)	◎ PSW 6x50 (2)
◎ Δακτύλιος (M4) (2)	◎ PSW 4x50 (2)

Καθορισμός της θέσης τοποθέτησης

Βεβαιωθείτε ότι στον τοίχο υπάρχει αρκετός χώρος για την τηλεόραση και ότι ο τοίχος μπορεί να στηρίξει βάρος τουλάχιστον τέσσερις φορές μεγαλύτερο από αυτό της τηλεόρασης.

Συμβουλεύτε τον παρακάτω πίνακα για την εκκένωση της τηλεόρασης στον τοίχο.

Ανατρέξτε στον Οδηγό αναφοράς της ημερομηνίας σας για πληροφορίες σχετικά με το βάρος της.

Övouma μοντέλου	Διαστάσεις Θέθόνης		Διάσταση κέντρου oθόνης	Mύκος γία την τοποθέτηση
	a	b	c	d	e
					Τυπική τοποθέτηση τοποθέτηση
KD-85XG85□□	1.909	1.097	251	803	142
KD-75XG87□□	1.673	963	107	595	116
KD-75XG85□□
KD-65XG87□□	1.450	836	99	523	115
KD-65XG85□□
KD-55XG87□□	1.231	713	106	468	115
KD-55XG85□□

Σημείωση

• Οι τιμές του πίνακα ενδέχεται να διαφέρουν ανάλογα με την κατάσταση.
• Όταν η τηλεόραση είναι εγκατεστημένη στον τοίχο, το ανώτερο τμήμα της τηλεόρασης έρχεται ελαφρώς μπροστά.

Φροντίστε ώστε να υπάρχει επαρκής απόσταση μεταξύ της τηλεόρασης και της οροφής και των τοίχων του δωματίου, όπως φαίνεται στο παρακάτω διάγραμμα.

Μονάδα: mm

Η αφαίρεση του κατασβέστη γίνεται για να αποφευχθεί η ουσαίωση ακαθαρσιών οξειδίων:

Μην τοποθετείτε τη συσκευή κοντά σε πηγή θερμότητας, όπως καλοριφέρ, θερμάστρες, κουζίνες ή άλλες συσκευές που παράγουν θερμότητα. Μην τοποθετείτε τη συσκευή σε υγρό ή υγρό περιβάλλον. Μην καλύπτετε τη συσκευή με υφάσματα ή αντικείμενα που εμποδίζουν τον αερισμό. Μην εγκαθιστάτε τη συσκευή όπως φαίνεται παρακάτω.

Εμποδίζει την κυκλοφορία του αέρα.

Σημείωση

Εάν θέλετε να περάσετε τα καλώδια μέσα από τον τοίχο, ανοίξτε μια οπή στον τοίχο για να περάσετε τα καλώδια πριν ξεκινήσετε την τοποθέτηση. Για να αποφύγετε την άσκοπη πίεση των καλωδίων, χρησιμοποιήστε μια οπή στον τοίχο που βρίσκεται εκτός της περιμέτρου της βάσης (20) Α, προσαρμογείς βάσης ① και του διαχωριστικού (20) Ε, του διαχωριστικού (60) Κ.

2 Επιλέξτε τη μέθοδο επιτοίχιας τοποθέτησης. Μπορείτε να επιλέξετε την απόσταση μεταξύ της πίσω πλευράς της τηλεόρασης και του τοίχου σύμφωνα με τα παρακάτω στοιχεία.

2-α Τύπος τοποθέτησης

2-β Δέσμη τοποθέτησης

Ανατρέξτε στον πίνακα του βήματος 1.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αν επιλέξετε τη μέθοδο 2-β, θα περιοριστεί η προβολή στους πιο αποδεκτούς.

3 Ανατρέξτε στον παρακάτω πίνακα για πληροφορίες σχετικά με τη θέση τοποθέτησης του Προσαρμογέα βάσης. Αν επιλέξετε τη μέθοδο 2-β, πράξτε αυτό το ήμισυ.

Övopα μοντέλου θέση ἀγκιστρου
KD-85XG85□□
KD-75XG87□□	a
KD-75XG85□□
KD-65XG87□□
KD-65XG85□□	b
KD-55XG87□□
KD-55XG85□□

Αν επιλέξετε τη μέθοδο 2-α, τοποθετήστε τον Προσαρμογέα βάσης ① στη Βάση (20) ④ χρησιμοποιώντας τη Βίδα (PSW 4x10) ⑤.

4 Καθορίστε τις θέσεις των βιδών για την εγκατάσταση της βάσης (20) Α.

Συμβουλευτείτε τα τεχνικά χαρακτηριστικά στη σελίδα 19.

Αν επιλέξετε τη μέθοδο 2-α, χρησιμοποιήστε τις θέσεις για τις οπές του Προσαρμογέα βάσης ①.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ο τοίχος στον οποίο θα αναρτηθεί η τηλεόραση θα πρέπει να αντέχει σε βάρος τουλάχιστον τετραπλάσιο από το βάρος της τηλεόρασης (Ανατρέξτε στον οδηγό αναφοράς της τηλεόρασής σας σχετικά με το βάρος της.).

Βεβαιωθείτε για την αντοχή του τοίχου όπου θα τοποθετηθεί η τηλεόραση. Εάν είναι απαραίτητο, ενισχύστε κατάλληλα τον τοίχο.

Προετοιμασία για την τοποθέτηση της τηλεόρασης

Ανατρέξτε στον οδηγό εγκατάστασης για την εγκατάσταση της βάσης.

KD-85/75XG85□□，KD-75XG87□□

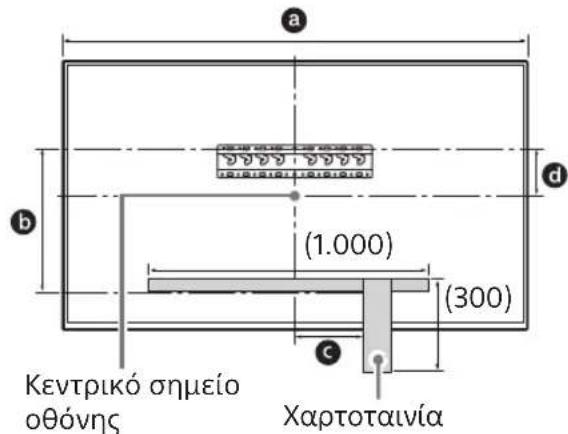

1 Σημαδέψτε τη θέση εγκατάστασης στον τοίχο.

Χρησιμοποιήστε νότες χαρακτηριστικά, κ.π. (δεν πρόκειται) για να σημαδεύψετε τη θέση της τηλεόρασης ή του προβολέα βάσης. Ανατρέξτε στον ακόλουθο πίνακα.

Μονάδα: mm

Ονομα μοντέλου	Μήκος για σημάδεμα	Διάσταση κέντρου οθόνης
	a b c d
KD-85XG85□□	1.909 683 200 251
KD-75XG87□□	1.673 468 200 107
KD-75XG85□□

2 Αφαιρέστε τις βίδες από το πίσω μέρος της τηλεόρασης.

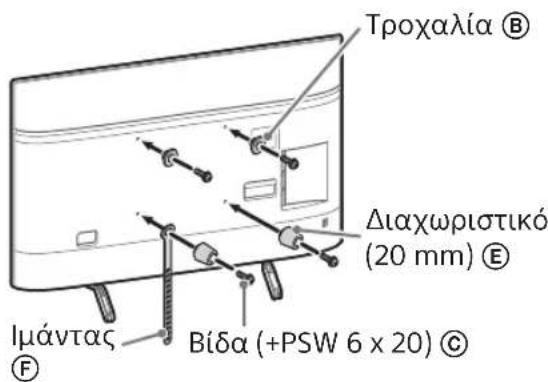

3 Ελέγξτε τα εξαρτήματα προσάρτησης, ανατρέχοντας στην παράγραφο "Παρέχονται με το μοντέλο SU-WL450" της ενότητας "Έλεγχος των εξαρτημάτων" στη σελίδα 6.

Πείροι

-Στερεώστε σταθερά τα εξαρτήματα προσάρτησης με βίδες. Εάν χρησιμοποιείτε ηλεκτρικό κατσαβίδι, ρυθμίστε τη ροπή στρέψης στα 1,5 N·m {15 kgf-cm}. Φροντίστε να φυλάξετε τόσο τα εξαρτήματα που χρησιμοποιείτε όσο και αυτά που δεν χρησιμοποιείτε σε ασφαλές μέρος για μελλοντική χρήση. Διαβάστε το εγχειρίδιο για μελλοντική χρήση.

Τυπική τοποθέτηση (2-α)

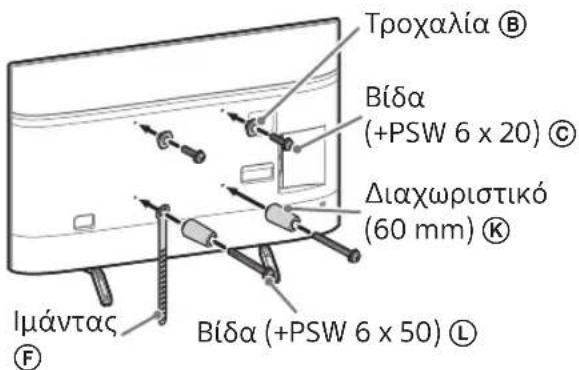

Απλή τοποθέτηση (2-β)

Σημείωση

• Δεν μπορείτε να χρησιμοποιήσετε ορισμένους από τους ακροδέκτες που βρίσκονται στην πίσω πλευρά της τηλεόρασης, αν χρησιμοποιείτε αυτό το στυλ τοποθέτησης.

4 Συνδέστε τα απαραίτητα καλώδια στην τηλεόραση.

Σύμφωνα με την καλωδίωση που αναφέρεται στην τοποθέτηση στον τοίχο. Δεν θα πρέπει να συνδέσετε τα καλώδια ενώ έχει τοποθετηθεί η τηλεόραση. Ανατρέξτε στον Οδηγό αναφοράς που προηγείται της τηλεόρασης.

Σημείωση

- Αφαιρέστε την προστατευτική ταινία από τους τοίχους του εξοπλισμένου τεχνικού. - Δέστε μαζί τα καλώδια σύνδεσης για να μην τα πατήσετε πριν από την επιτοίχια τοποθέτηση.

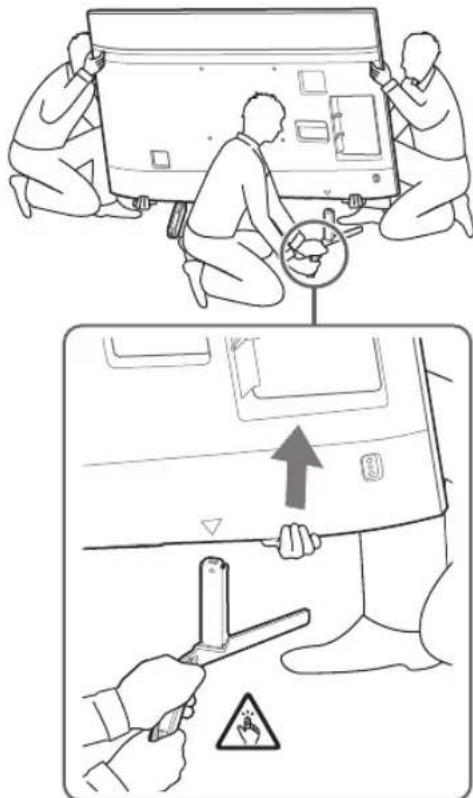

5 Αφαιρέστε τη βάση επιτραπέζιας τοποθέτησης από την τηλεόραση.

Αφαιρέστε μια-μια τις πλάκες της βάσης και επανατοποθετήστε τις. Κρατήστε τα δύο χέρια και η ασφάλεια της βάσης επανατοποθέτησης των τοποθετήσεων και με τα δύο χέρια ενώ και άλλοι αναλαμβάνουν την υπευθυνότητα.

KD-85XG85□□

KD-75XG87□□，KD-75XG85□□

• Επαναλάβετε το προηγούμενο βήμα και αφαιρέστε την άλλη πλευρά της βάσης επιτραπέζιας τοποθέτησης.

Σημείωση

Να αφαιρείτε τη βάση επιτραπέζιας τοστιέρας όταν δεν χρησιμοποιείται ή όταν πρόκειται να την αποθηκεύσετε. Προσέξτε να μην ασκήσετε υπερβολική δύναμη κατά την αφαίρεση της βάσης επιτραπέζιας τοστιέρας, γιατί μπορεί να προκαλέσει ζημιά στη συσκευή και, κατά συνέπεια, τραυματισμό ή ζημιά στη συσκευή. - Προσέξτε κατά το χειρισμό της βάσης επιτραπέζιας τοστιέρας για την αποφυγή πρόκλησης ζημιάς στη συσκευή. Προσέξτε όταν ανυψώνετε τη συσκευή, καθώς, εάν έχει αφαιρεθεί η βάση επιτραπέζιας τοστιέρας, η βάση τείνει να πέσει και να προκαλέσει τραυματισμούς. - Προσέξτε όταν αφαιρείτε τη βάση επιτραπέζιας τοστιέρας από τη συσκευή, ώστε να μην πέσει και προκαλέσει ζημιά στην επιφάνεια όπου βρίσκεται η συσκευή.

KD-65/55XG87□□

KD-65/55XG85□

1 Αφαιρέστε τις βίδες από το πίσω μέρος της τηλεόρασης.

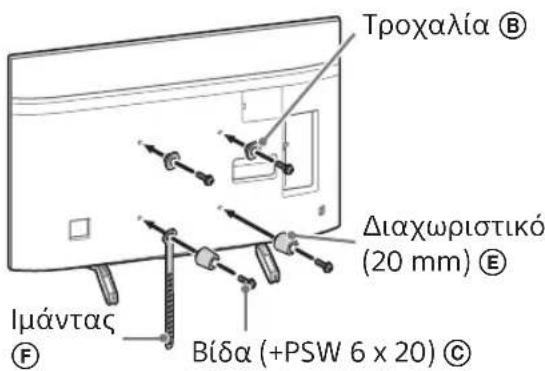

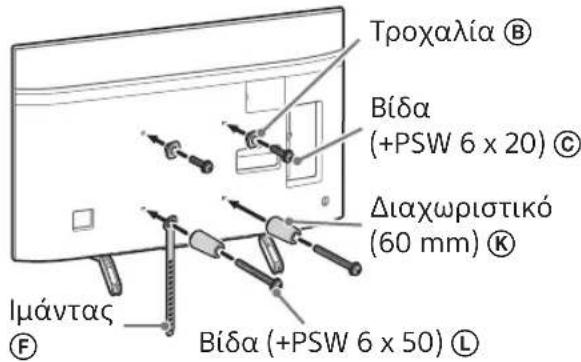

2 Ελέγξτε τα εξαρτήματα προσάρτησης, ανατρέχοντας στην παράγραφο "Παρέχονται με το μοντέλο SU-WL450" της ενότητας "Έλεγχος των εξαρτημάτων" στη σελίδα 6.

Σημείωση

-Τεντώστε σταθερά τα εξαρτήματα προσάρτησης με βίδες. Εάν χρησιμοποιείτε ηλεκτρικό κατσαβίδι, ρυθμίστε τη ροπή στρέψης περίπου στα 1,5 N·m {15 kgf·cm}. Φροντίστε να σφίξετε τόσο τα εξαρτήματα που χρησιμοποιείτε όσο και τα εξαρτήματα που χρησιμοποιείτε σε ασφαλείς μέρες για μελλοντική χρήση. Συμβουλευτείτε το εγχειρίδιο για μελλοντική χρήση.

Τυπική τοποθέτηση (2-α)

Σημείωση

• Δεν μπορείτε να χρησιμοποιήσετε ορισμένους από τους ακροδέκτες που βρίσκονται στην πίσω πλευρά της τηλεόρασης, αν χρησιμοποιείτε αυτό το στυλ τοποθέτησης.

3 Συνδέστε τα καλώδια στην τηλεόραση.

Συνδέστε όλα τα καλώδια πριν από την τοποθέτηση της τηλεόρασης στον τοίχο. Δεν θα μπορείτε να συνδέσετε τα καλώδια ενώ έχει τοποθετηθεί η τηλεόραση.

Ανατρέξετε στον οδηγό αναφοράς που περιέχεται στην τηλεόραση.

Σημείωση

- Αφαιρέστε τα καλώδια από τον τοίχο εξουσιοδοτημένο τεχνικό. - Δέστε τα καλώδια ώστε να μην τα πατήσετε πριν από την ειδική τοποθέτηση.

4 Αφαιρέστε τη βάση επιτραπέζιας τοποθέτησης από την τηλεόραση.

Αφαιρέστε μια-μια τις βίδες της βάσης επιφάνειας τοποθέτησης κρατώντας σταθερά και με ασφάλεια τη βάση επιφάνειας τοποθέτησης και με τα δύο χέρια ενώ κάποιοι άλλοι αναλαμβάνουν την εργασία.

• Επαναλάβετε το προηγούμενο βήμα και αφαιρέστε την άλλη πλευρά της βάσης επιτραπέζιας τοποθέτησης.

Σημείωση

Η αφαίρεση της βάσης επιτραπέζιας τοποθέτησης από την τηλεόραση απαιτείται για περισσότερα άτομα. Προσέξτε να μην ασκήσετε υπερβολική δύναμη κατά την αφαίρεση της βάσης επιτραπέζιας τοποθέτησης από την τηλεόραση, καθώς μπορεί να προκληθεί ζημιά στην τηλεόραση και, κατά συνέπεια, τραυματισμός σε εσάς ή στην τηλεόραση. Προσέξτε κατά το χειρισμό της βάσης επιτραπέζιας τοποθέτησης για την αποφυγή πρόκλησης ζημιάς σε εσάς ή στην τηλεόραση. Προσέξτε όταν σηκώνετε την τηλεόραση, επειδή έχει αφαιρεθεί η βάση επιτραπέζιας τοποθέτησης, η βάση μπορεί να πέσει και να προκαλέσει τραυματισμούς. Προσέξτε όταν αφαιρείτε τη βάση επιτραπέζιας τοποθέτησης από την τηλεόραση, ώστε να μην πέσει και προκαλέσει ζημιά ή τραυματισμό στην επιφάνεια όπου τοποθετείται η τηλεόραση.

Τοποθέτηση της τηλεόρασης στον τοίχο

KD-85/75XG85□□，KD-75XG87□□

1 Σηκώστε την τηλεόραση.

Τοποθετήστε την τηλεόραση στο προστατευτικό βάσης, ακολουθώντας τον πίνακα του βήματος 3 στην ενότητα "Καθόρισος της θέσης του τοίχου" στη σελίδα 8. Βεβαιωθείτε ότι το πίσω μέρος της τηλεόρασης αγγίζει τη βάση προστασίας όταν κρατάτε την τηλεόραση.

Σημείωση

Κρατάτε την ταινία και με τα δύο χέρια και βεβαιωθείτε ότι ο οδηγός F και το κάτω άκρο της ταινίας ευθυγραμμίζονται με τη χαρτοταινία. Η ταινία πρέπει να μεταφερθεί από τρία άτομα στο άτομο που βρίσκεται μπροστά από την ταινία και καθοδηγεί τους υπόλοιπους για να απομακρύνει τη θέση.

• Σημείωση: Προσοχή όταν εγκαθιστάτε την συσκευή στον τοίχο, είτε το άτομο στηρίζει την συσκευή από κάτω, καθώς η συσκευή ενδέχεται να πέσει προκαλώντας σοβαρό τραυματισμό ή ακόμα και θάνατο.

2 Εγκαταστήστε την τηλεόραση στη βάση προστασίας.

Ολισθήστε προς τα κάτω την τηλεόραση και ασφαλίστε τις τροχαλίες 8 που έχετε συνδέσει στο πίσω μέρος της τηλεόρασης στη βάση προστασίας, φροντίζοντας να επιβεβαιώσετε το κλείσιμο των άκρων. Αφού τοποθετήσετε την τηλεόραση στον τοίχο, βεβαιωθείτε ότι οι τροχαλίες έχουν ασφαλίσει και στη βάση προστασίας. - Αφήστε αργά και τα δύο χέρια ώστε να - βεβαιωθείτε ότι η τηλεόραση δεν πέφτει.

Αποθηκεύστε την πληροφορία στον τοίχο, πατήστε την χαρτοταινία, κ.π. στον τοίχο.

2-α

↓

↓

↓

2-β

↓

↓

Βεβαιωθείτε ότι η μετατόπιση της τηλεόρασης δεν πραγματοποιείται από δύο ή περισσότερα άτομα (ή δύο ή περισσότερα άτομα για τηλεοράσεις μεγαλύτερες από 75 ίντσες).

3 Αποτρέψτε τη μετατόπιση του κάτω μέρους της τηλεόρασης.

• Τοποθετήστε τον ιμάντα F και οδηγήστε τον στον τοίχο σταθερά.

Χρησιμοποιήστε μια βίδα διαμέτρου 5mm ή ανάλογη (αν χρειάζεται).

Σημείωση

Τοποθετήστε το κάτω μέρος της περιγραφής εφαρμογής σας, για να βεβαιωθείτε ότι δεν μετακινείται προς τα έξω. Αν παρατηρήσετε ότι κινείται, τότε δεν έχει στερεωθεί σωστά και πρέπει να συνδεθεί ξανά.

KD-65/55XG87□□, KD-65/55XG85□□

1 Σηκώστε την τηλεόραση.

Για την εγκατάσταση των τροχών στη βάση ή στον προσαρμοσμένο βάση, συμβουλευτείτε τον πίνακα του βήματος 3 στην ενότητα "Καθόρισμός της θέσης τοποθέτησης" στη σελίδα 8. Βεβαιωθείτε ότι το πίσω μέρος της τηλεόρασης αγγίζει τη βάση του προσαρμοσμένου βάση όταν κρατάτε την τηλεόραση.

Σημείωση

Κρατάτε την τηλεόραση γερά και με τα δύο χέρια.

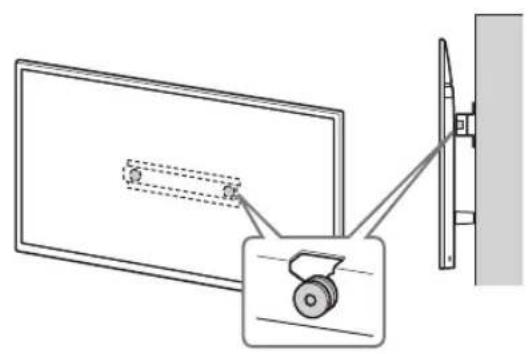

2 Εγκαταστήστε την τηλεόραση στη βάση στον προσαρμοσμένο βάση.

Οδηγήστε προς τα κάτω και τα δύο καλώδια που έχετε συνδέσει στο πίσω μέρος της τηλεόρασης στη βάση ή στον προαιρετικό βάση, φροντίζοντας να επιβεβαιώσετε το σχήμα των οπών. Αφού τοποθετήσετε τα καλώδια στον τοίχο, βεβαιωθείτε ότι οι οπές έχουν ασφαλιστεί στη βάση ή στον προαιρετικό βάση. - Αφήστε αργά και τα δύο χέρια για να βεβαιωθείτε ότι η τηλεόραση δεν πέφτει.

2-α

2-β

↓

↓

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι η μεταφορά της τηλεόρασης πραγματοποιείται από δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις μεγαλύτερες από 75 ίντσες).

3 Αποτρέψτε τη μετατόπιση του κάτω μέρους της τηλεόρασης.

• Τεντώστε τον ιμάντα F και συνδέστε τον στον τοίχο σταθερά.

Χρησιμοποιήστε μια βίδα διαμέτρου 5mm ή ισοδύναμη (δεν παρέχεται).

Σημείωση

• Δοκιμάστε να περιστρέψετε το κάτω μέρος της τηλεόρασης προς το μέρος σας, για να βεβαιωθείτε ότι δεν μετακινείται προς τα εμπρός. Αν παρατηρήσετε ότι κείται, τότε δεν έχει στερεωθεί σωστά και πρέπει να συνδέσετε ξανά τον ιμάντα ασφαλείας.

Επαλήθευση της ολοκλήρωσης των εργασιών τοποθέτησης

Ελέγξτε τα παρακάτω σημεία.

Οι προεξοχές έχουν ασφαλιστεί σταθερά στη βάση ή στον προαιρετικό βάση. Το σχοινί και το καλώδιο δεν έχουν στρεβλωθεί ή συμπιεστεί. - Ο ιμάντας (F) είναι σφιχτός και δεν έχει χαλαρώσει.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η λάθος τοποθέτηση του καλωδίου τροφοδοσίας κλπ. μπορεί να προκαλέσει πυρκαγιά ή ηλεκτροπληξία λόγω βραχυκυκλώματος. Για λόγους ασφαλείας, βεβαιωθείτε ότι έχουν ολοκληρωθεί οι εργασίες τοποθέτησης.

Άλλες πληροφορίες

Κατά την αφαίρεση της τηλεόρασης, ακολουθήστε τα βήματα της διαδικασίας τοποθέτησης με την αντίστροφη σειρά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

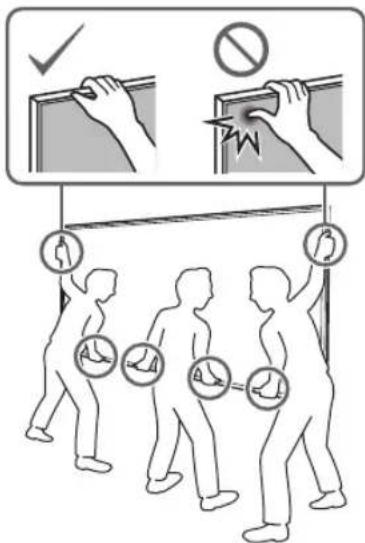

Φροντίστε ώστε δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις μεγαλύτερες από 75 ίντσες) να κρατούν την τηλεόραση κατά την αφαίρεσή της.

Τεχνικά χαρακτηριστικά

Διαστάσεις: (Περίπου) [mm]

h1: 20 (περίπτωση 2-b), h2: 60 (περίπτωση 2-a)

Βάρος (μόνο για τη βάση): (Περίπου) [kg] 0,8

Ο εξοπλισμός και τα τεχνικά χαρακτηριστικά υπόκεινται σε αλλαγή χωρίς προειδοποίηση.
