LIETOŠANAS INSTRUKCIJA Bravia KD75XG8599 SONY

Uzstādīšanas informācija Sony sienas montāžas kronšteina izmantošanai (SU-WL450)

Atbalstītie modeļi:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/ 65XG85□□*/55XG87□□*/55XG85□□*

• Piedāvāto modeļu nosaukumos "□□" norāda katram modelim unikālus skaitļus un/vai rakstzīmes.

Klientiem

Izstrādājuma aizsardzības un drošības apsvērumu dēļ "Sony" iesaka televizora uzstādīšanu uzticēt "Sony" izplatītājiem vai licencētiem uzņēmējiem. Nemēģiniet to uzstādīt saviem spēkiem.

Sony izplatītājiem un darbu izpildītājiem

Uzstādīšanas un arī periodisko apkopju un pārbaužu laikā pievērsiet lielu uzmanību drošībai.

Šī izstrādājuma uzstādīšanai ir nepieciešamas atbilstošas zināšanas, it īpaši, lai noteiktu, vai siena spēj izturēt televizora svaru. Izstrādājuma piestiprināšanu pie sienas uzticiet "Sony" izplatītājiem vai licencētiem darbu uzņēmējiem un uzstādīšanas laikā pievērsiet uzmanību drošībai. Sony neuzņemsies atbildību par materiāliem zaudējumiem vai traumām, kas radušās nepareizas rīkošanās vai nepareizas uzstādīšanas dēļ.

Lai uzstādīšana būtu droša un pareiza, izpildiet pie sienas stiprināmā kronšteina darbības norādījumus, kā arī televizora uzstādīšanas ceļvedi un šajā rokasgrāmatā sniegtos norādījumus.

Drošība

Pateicamies, ka iegādājaties šo izstrādājumu.

Informācija klientiem

Lai uzstādītu šo izstrādājumu, vajadzīgas atbilstošas prasmes. Uzticiet uzstādīšanu "Sony" izplatītājiem vai licencētiem amatniekiem un raugieties, lai uzstādīšanas laikā tiktu ievērota drošība. "Sony" neuzņemas atbildību par bojājumiem vai traumām, kas rodas, ja izstrādājums netiek izmantots vai uzstādīts pareizi vai ja tiek uzstādīts neapstiprināts izstrādājums. Jūsu likumīgās tiesības (ja tādas attiecināmas) paliek spēkā.

Informācija "Sony" izplatītājiem

Lai uzstādītu šo izstrādājumu, vajadzīgas atbilstošas prasmes. Lai varētu droši uzstādīt izstrādājumu, noteikti izlasiet šo rokasgrāmatu. "Sony" neuzņemas atbildību par bojājumiem vai traumām, kas rodas, ja izstrādājums netiek izmantots vai uzstādīts pareizi. Pēc izstrādājuma uzstādīšanas nododiet šo rokasgrāmatu klientam.

Šajā rokasgrāmatā paskaidrots, kā pareizi apieties ar izstrādājumu un kas jāievēro, lai izvairītos no negadījumiem. Rūpīgi izlasiet šo rokasgrāmatu, pirms montējat izstrādājumu pareizi. Saglabājiet šo rokasgrāmatu, lai vajadzības gadījumā varētu to pārskatīt.

Visi "Sony" izstrādājumi ir radīti, domājot par drošību. Taču, ja izstrādājums tiek izmantots nepareizi, jūs varat gūt nopietnas traumas, kuras rada uguns, strāvas trieciens un ierīces apgāšanās vai nokrišana. Noteikti ievērojiet drošības norādes, lai izvairītos no šādiem negadījumiem.

UZMANĪBU!

Specializēti izstrādājumi

Šis sienas kronšteins paredzēts lietošanai ar noteiktiem televizoriem. Lai noskaidrotu par iespēju izmantot kronšteinu montāžai pie sienas, skatiet šī televizora atsauces rokasgrāmatu.

Informācija klientiem

BRĪDINĀJUMS!

Neievērojot tālākās norādes, var gūt smagas vai nāvējošas traumas aizdegšanās, strāvas trieciena vai ierīces nokrišanas rezultātā.

Uzticiet uzstādīšanu licencētiem līgumstrādniekiem un raugieties, lai uzstādīšanas laikā tuvumā neatrastos mazi bērni.

Ja kronšteins stiprināšanai pie sienas vai televizors nav uzstādīts pareizi, rodas tālāk norādīto negadījumu risks. Uzstādīšanu noteikti uzticiet licencētiem līgumstrādniekiem.

• Televizors var nokrist un radīt jums nopietnas traumas, piemēram, nobrāzumus vai lūzumus. Ja siena, pie kuras piestiprināts kronšteins, ir nestabila, nelīdzena vai tā nav perpendikulāra attiecīb pret grīdu, ierīce var nokrist un radīt jums traumas vai materiālus zaudējumus. Sienai jāspēj noturēt svars, kas ir vismaz četras reizes lielāks par televizora svaru. (Sava televizora svaru skatiet televizora atsauces rokasgrāmatā.) Ja kronšteins pie sienas nav pienācīgi piestiprināts, konstrukcija var nokrist un radīt jums traumas vai materiālus zaudējumus.

Televizora pārvietošanu vai noņemšanu no kronšteina noteikti uzticiet licencētiem līgumstrādniekiem.

Ja televizoru pārvieto vai noņem nelicencētas personas, tas var nokrist un radīt traumas vai materiālus zaudējumus. Nodrošiniet, lai televizoru nestu vai noņemtu vismaz divas personas (vismaz trīs personas, ja televizora ekrāns ir 75 collas vai lielāks).

Kad televizors ir piestiprināts pie kronšteina, neizskrūvējiet skrūves u. c.

Pretējā gadījumā televizors var nokrist un radīt traumas vai materiālus zaudējumus.

Nepārveidojiet sienas kronšteina detaļas.

Pretējā gadījumā sienas kronšteins var nokrist un radīt traumas vai materiālus zaudējumus.

Pie kronšteina piestipriniet tikai tam paredzētās ierīces.

Šis sienas kronšteins ir paredzēts lietošanai ar noteiktām ierīcēm. Uzstādot neapstiprinātas ierīces, tās var nokrist vai salūzt un radīt jums traumas vai materiālus zaudējumus.

Uz kronšteina atļauts balstīt tikai televizoru. Nekratiet televizoru pa kreisi/labi, uz augšu/leju.

Pretējā gadījumā televizors var nokrist un radīt traumas vai materiālus zaudējumus.

Neatspiedieties pret televizoru vai nekarājieties pie tā.

Neatspiedieties pret televizoru vai nekarājieties pie tā, jo tas var uzkrist jums virsū un radīt nopietnas traumas.

UZMANĪBU!

Neievērojot tālāk norādītās instrukcijas, jums var rasties traumas vai materiāli zaudējumi.

Tīrot vai veicot apkopi, nepielietojiet pārāk daudz spēka.

Darbojoties ar televizora augšpusi, nepielietojiet pārāk daudz spēka. Pretējā gadījumā televizors var nokrist un radīt traumas vai materiālus zaudējumus.

Noderīga informācija

Ja televizors pie sienas kronšteina ir piestiprināts ilgu laiku, atkarībā no sienas materiāla siena aiz vai virs televizora var iekrāsoties citā krāsā vai var atlīmēties tapetes. Kad sienas kronšteins tiek noņemts, siena paliek skrūvju caurumi. Nelietojiet sienas kronšteinu vietās, kur uz to var iedarboties mehāniskas vibrācijas.

Sienas kronšteina uzstādīšana

Informācija "Sony" izplatītājiem

BRĪDINĀJUMS!

Turpmākās instrukcijas paredzētas tikai "Sony" izplatītājiem. Noteikti izlasiet iepriekš norādīto drošības informāciju un ievērojiet drošību, kad uzstādāt, apkopjat vai pārbaudāt šo izstrādājumu.

Neuzstādiet sienas kronšteinu vietās, kur televizora stūri vai sāni pēc tam atradīsies nost no uzstādīšanas virsmas.

Neuzstādiet sienas kronšteinu vietās, kur televizora stūri vai sāni pēc tam atradīsies nost no uzstādīšanas virsmas, piemēram, pie kolonnas. Ja cilvēks vai priekšmets uzgrūdīsies televizora sāniem vai stūrim, kas atrodas nost no virsmas, var rasties traumas vai materiāli zaudējumi.

Neuzstādiet televizoru virs vai zem gaisa kondicionētāja.

Ja uz televizora nonāk ūdens vai uz to ilgstoši tek putekļu gaisa plūsma no kondicionētāja, var rasties uguns vai strāvas trieciena risks vai televizors var sākt darboties nepareizi.

Noteikti uzstādiet sienas kronšteinu pareizi un ievērojiet norādes šajā rokasgrāmatā.

Ja kāda no skrūvēm ir vaļīga vai izkritusi, sienas kronšteins var nokrist un radīt traumas vai materiālus zaudējumus. Noteikti izmantojiet sienas materiālam atbilstīgas skrūves un pareizi uzstādiet izstrādājumu, izmantojot četras vai vairāk 8 mm diametra skrūves (vai līdzvērtīgas).

Piegādātās skrūves un stiprinājuma detaļas izmantojiet pareizi, kā norādīts šajā lietošanas rokasgrāmatā. Izmantojot CITAS detaļas, televizors var nokrist un tikt bojāts vai radīt traumas.

Kronšteinu samontējiet, ievērojot lietošanas rokasgrāmatā norādīto procesu.

Ja kāda no skrūvēm ir vaļīga vai izkritusi, televizors var nokrist un tikt bojāts vai arī radīt traumas.

Kārtīgi pievelciet skrūves paredzētajās vietās.

Pretējā gadījumā televizors var nokrist un tikt bojāts vai arī radīt traumas citiem.

Skrūves kronšteina piestiprināšanai pie sienas nav iekļautas komplektā.

Piestiprinot sienas kronšteinu, izmantojiet skrūves, kas piemērotas sienas materiālam un uzbūvei.

Satura rādītājs

Sagatavošanās uzstādīšanai 5

Detāļu pārbaude 5

Uzstādīšanas vietas izvēle 6

Pamatnes piestiprināšana pie sienas. 8

Sagatavošanās televizora uzstādīšanai 9 KD-85/75XG85□□, KD-75XG87□□ 9 KD-65/55XG87□□, KD-65/55XG85□□ 11

Televizora piestiprināšana pie sienas. 13 KD-85/75XG85□□, KD-75XG87□□ 13 KD-65/55XG87□□, KD-65/55XG85□□ 15

Pārliecinieties, vai uzstādīšana veiksmīgi pabeigta 18 Cita informācija 18

Specifikācijas. 18

Televizora piestiprināšana pie sienas

Sagatavošanās uzstādīšanai

• Pirms uzstādīšanas sagatavojiet televizora atsauces rokasgrāmatu un uzstādīšanas ceļvedi.
• Vēl pirms detaļu montēšanas pārliecinieties, vai jums ir krustveida skrūvgriezis, kas der attiecīgajām skrūvēm.
• Pārbaudiet televizora uzstādīšanas pozīciju.
• Sagatavojiet četras vai vairāk 8 mm diametra skrūves un vienu 5 mm diametra skrūvi vai līdzvērtīgas (nav iekļautas komplektā). Izvēlieties skrūves, kas piemērotas sienas materiālam.

Detāļu pārbaude

Komplektā ar SU-WL450

• Pārbaudiet, vai iekļautas visas detaļas.

A Pamatne (20) (1) B Trisis (2)

◎ PSW 6x20 (4)◎ PS W 4x20 ar buksi (2)

◎ Starplika (20) (2)◎ Saite (1)

◎ Bukse (20) (M4) (2)◎ H PSW 4x20 (2)

◎ Pamatnes adapteris (2)◎ J PSW 4x10 (8)

◎ Starplika (60) (2)◎ PSW 6x50 (2)

◎ Bukse (M4) (2)◎ W 4x50 (2)

Uzstādīšanas vietas izvēle

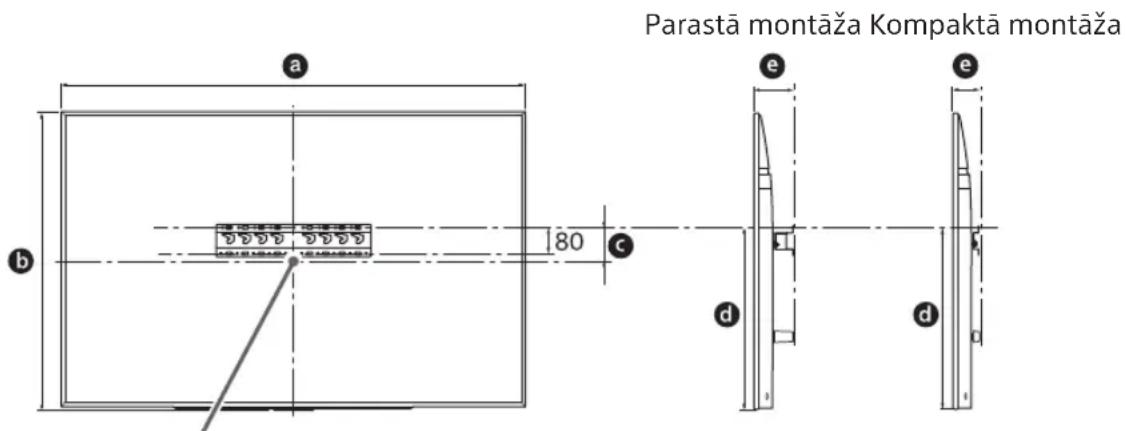

1 Izvēlieties uzstādīšanas vietu.

Pārbaudiet, vai siena ir pietiekami liela un spēj noturēt svaru, kas vienāds ar četrkārsu televizora svaru.

Skatiet turpmāk norādīto tabulu televizora uzstādīšanai pie sienas. Televizora svaru skatiet televizora atsauces rokasgrāmatā.

Ekrana centrālais punkts

Mērvienība: mm

Modela nosaukums	Displeja izmēri		Ekrāna centra izmērs		Stiprinājuma garums
	a	b	c	d	e
					Parastā montāža	Kompaktā montāža
KD-85XG85□□	1909	1097	251	803	142	100
KD-75XG87□□ KD-75XG85□□	1673	963		107	595	116
KD-65XG87□□ KD-65XG85□□	1450	836	99	523	115	73
KD-55XG87□□ KD-55XG85□□	1231	713	106		468	115

Piezīme

• Izmēri tabulā var nedaudz mainīties atkarībā no uzstādīšanas.
• Pēc televizora uzstādīšanas pie sienas tā augšējā daļa nedaudz sasveras uz priekšu.

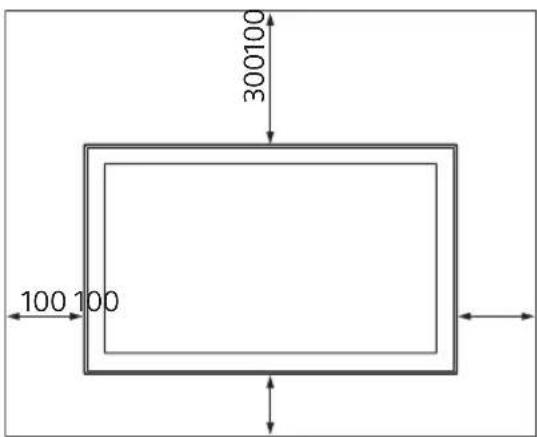

Starp televizoru un griestiem vai sienas izvirzījumiem jānodrošina pietiekami daudz brīvas telpas, kā parādīts tālāk.

Mērvienība: mm

Lai nodrošinātu atbilstošu ventilāciju un novērstu netīrumu vai putekļu uzkrāšanos, rīkojieties šādi:

• Nenovietojiet televizoru plakaniski, neuzstādiet to otrādi, atmuguriski vai sāniski.
• Nenovietojiet televizoru uz skapja, paklāja, gultas vai skapja. Nepārklājiet televizoru ar audumu, piemēram, aizkariem, vai citiem priekšmetiem, kā, piemēram, avīzēm.

Neuzstādiet televizoru atbilstoši šeit redzamajam attēlam.

2 Izvēlieties, kā piestiprināt ierīci pie sienas. Attālumu no televizora aizmugures līdz sienai izvēlieties atbilstīgi tālākajiem norādījumiem.

2-a Parastā montāža 2-b Kompaktā montāža

Sagatavošanās televizora uzstādīšanai

Informāciju par statīva uzstādīšanu skatiet uzstādīšanas ceļvedī.

KD-85/75XG85□□，KD-75XG87□□

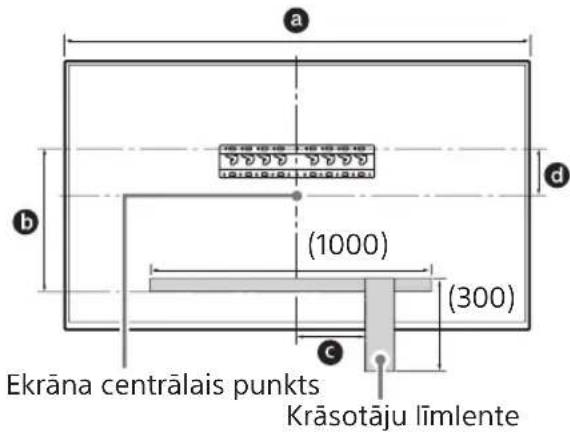

1 Atzīmējiet uzstādīšanas vietu uz sienas.

• Izmantojiet krāsotāju līmlenti vai citu materiālu (nav iekļauts komplektācijā), lai atzīmētu televizora atrašanās vietu pie pamatnes vai pamatnes adaptera. Skatiet tālāk esošo tabulu.

Mērvienība: mm

Modela nosaukums	Atzimits garums			Ekrāna centra izmīrs
	a	b	c	d
KD-85XG85□□	1909	683	200	251
KD-75XG87□□	1673	468	200	107
KD-75XG85□□

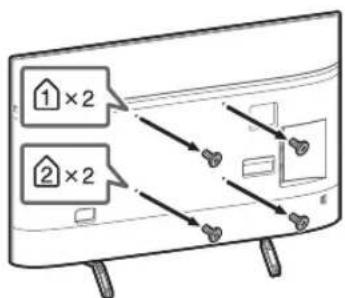

2 Izskrūvējiet televizora aizmugurē esošās skrūves.

3 Piestipriniet sienas montāžas kronšteina stiprinājuma elementus. Pārbaudiet stiprinājuma elementus, skatot 5. lapā sadaļā "Detāļu pārbaude" nodaļā "Komplektā ar SU-WL450".

Piezīme

Cieši pieskrūvējiet stiprinājuma elementus. Ja tiek izmantots elektriskais skrūvgriezis, iestatiet griezes momentu uz apm. 1,5 N·m [15 kgf·cm]. - Izmantotās un neizmantotās daļas noteikti noglabājiet drošā vietā turpmākajām vajadzībām. Saglabājiet šo rokasgrāmatu turpmākām uzziņām.

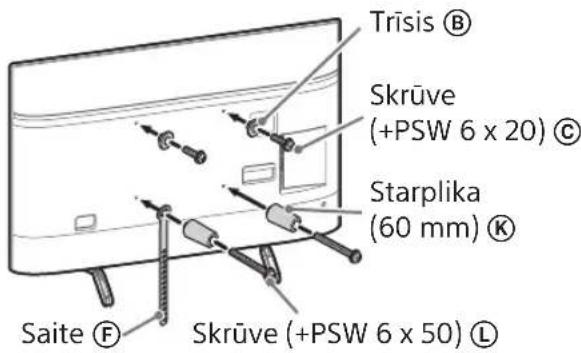

Parastā montāža (2-a)

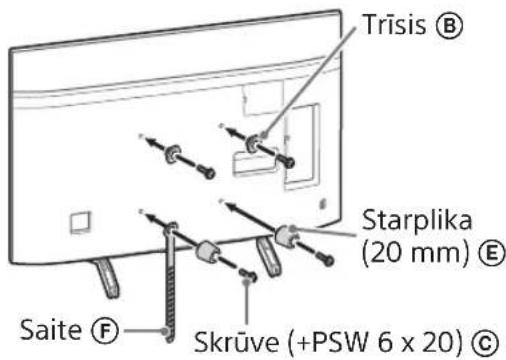

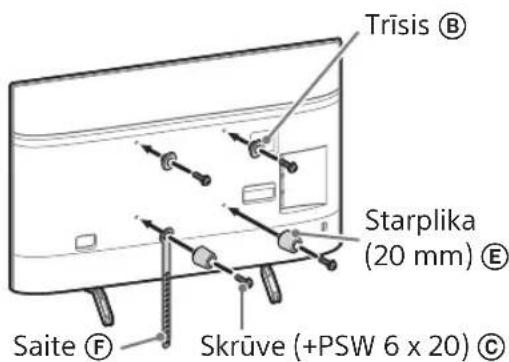

Kompaktā montāža (2-b)

Piezīme

• Izveloties šo stiprinājuma veidu, dažas pieslēgumvietas televizora aizmugurē nebūs lietojamas.

4 Iespraudiet televizora vajadzīgo(-os) kabeli(-us).

Pirms piestiprināt televizoru pie sienas, noteikti savienojiet kabeļus. Kad televizors jau būs uzstādīts, kabeļus nebūs iespējams savienot.

• Izveloties šo stiprinājuma veidu, dažas pieslēgumvietas televizora aizmugurē nebūs lietojamas.

3 Iespraudiet televizora vajadzīgo(-os) kabeli(-us).

Pirms piestiprināt televizoru pie sienas, noteikti savienojiet kabeļus. Kad televizors jau būs uzstādīts, kabeļus nebūs iespējams savienot.

• Nedaudz pavelciet televizora apakšdaļu savā virzienā, lai pārliecinātos, ka tā nekustas. Ja jūtama kustība, televizors nav pareizi piestiprināts, un saite (F) vēlreiz ir cieši jāpiestiprina pie sienas.

KD-65/55XG87□□

KD-65/55XG85□

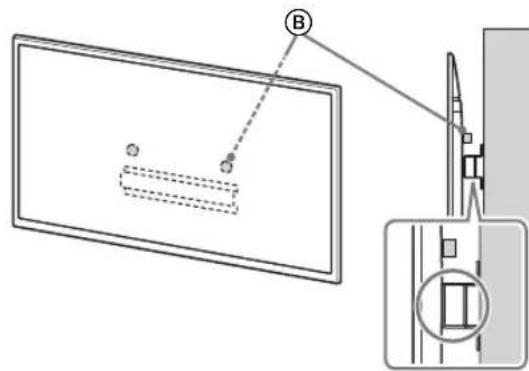

1 Paceliet televizoru.

Lai izvietotu piekāršanai uz pamatnes vai pamatnes adaptera paredzētos trīšus B, skatiet sadaļas "Uzstādīšanas vietas izvēle" 3. darbībā minēto tabulu 7. lpp. - Kad turat televizoru, pārliecinieties, vai tā aizmugure pieskaras pamatnei vai pamatnes adapterim.

Piezīme

Turiet televizoru stingri ar abām rokām.

2 Uzstādiet televizoru uz pamatnes vai pamatnes adaptera.

Uzmanīgi slīdiniet televizoru uz leju un ievietojiet televizora aizmugurē piestiprinātos trīšus (B) pamatnē vai pamatnes adapterī, lai tie atbilstu atveru formai. - Pēc televizora uzstādīšanas pie sienas pārbaudiet, vai trīši (B) ir cieši piestiprināti pamatnei vai pamatnes adapterim. - Lēnām atlaidiet rokas, lai pārliecinātos, vai televizors nekrīt.

2-a

2-b

↓

↓

BRĪDINĀJUMS!

• Nodrošiniet, lai televizoru nešanas laikā turētu vismaz divas personas (vismaz trīs personas, ja televizora ekrāns ir 75 collas vai lielāks).

3 Nesasveriet televizora apakšpusi.

• Satveriet saites (F) galu un cieši piestipriniet to pie sienas.

• Nedaudz pavelciet televizora apakšdaļu savā virzienā, lai pārliecinātos, ka tā nekustas. Ja jūtat kustību, televizors nav pareizi piestiprināts, un saite (F) vēlreiz ir cieši jāpiestiprina pie sienas.

Pārliecinieties, vai uzstādīšana veiksmīgi pabeigta.

Pārliecinieties par tālāko.

• Triši (B) ir cieši uzkarināti uz pamatnes vai pamatnes adaptera. Vads un kabelis nav savērpti vai sapīti.
• Saite (F) ir stingri nostiepta.

BRĪDINĀJUMS!

Ja maiņstrāvas vads tiek novietots nepareizi, var rasties īssavienojums, kas var izraisīt aizdegšanos vai strāvas triecienu. Drošības labad noteikti pārliecinieties, vai uzstādīšana paveikta pareizi.

Cita informācija

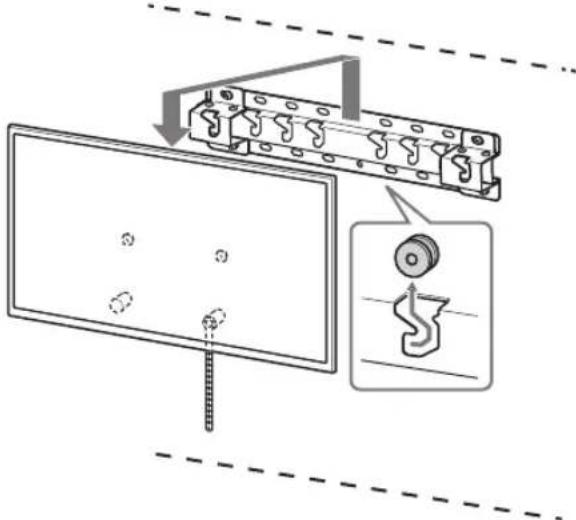

Noņemot televizoru, veiciet uzstādīšanas darbības pretējā secībā.

BRĪDINĀJUMS!

• Nodrošiniet, lai televizora noņemšanas laikā to turētu vismaz divas personas (vismaz trīs personas, ja televizora ekrāns ir 75 collas vai lielāks).

Specifikācijas

Izmēri: (Apm.) [mm]

a:400

b:300

c:200

d:100

e:80

f:480

g:100
