ПОСІБНИК КОРИСТУВАЧА Bravia KD75XG8599 SONY

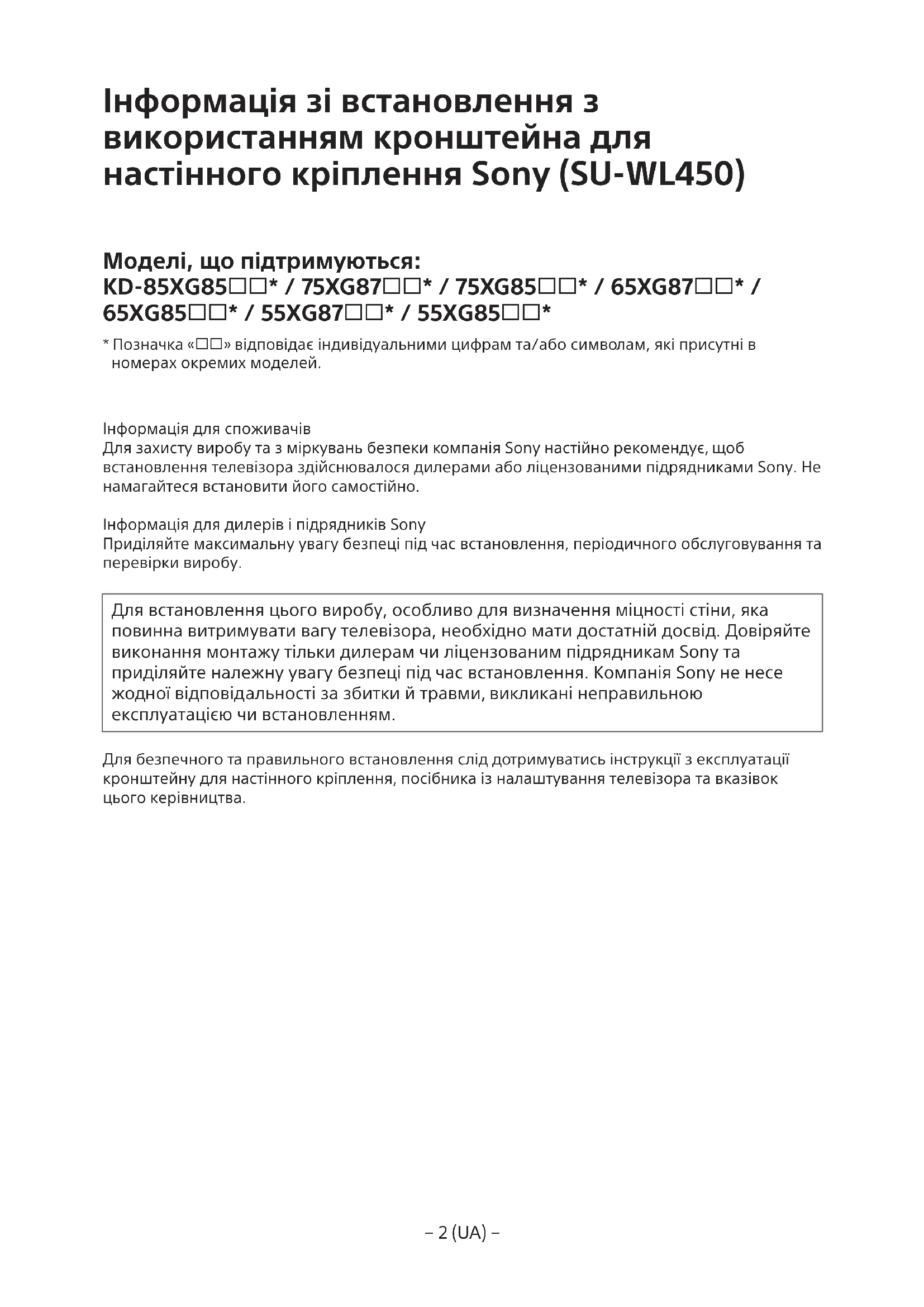

Під час монтажу слід уникати пошкодження антени телевізора.

У разі пошкодження може впасти або розбитися. Це може стати причиною травмування.

Встановлюйте телевізор на перпендикулярні стіни з рівною поверхнею.

Якщо це не виконується, телевізор може впасти та завдати серйозних травм.

Після монтажу телевізора зафіксуйте кабелі надійним чином.

Якщо люди або об'єкти зачіпаються за кабелі, це може призвести до пошкодження телевізора або травмування.

Слідкуйте за тим, щоб кабель живлення змінного струму або з'єднувальний кабель не був затиснутий.

Якщо шнур живлення змінного струму або з'єднувальний кабель затиснений між виробом та стіною або зігнутий і скручений із прикладанням сили, його внутрішні провідники можуть бути пошкоджені, що може спричинити коротке замикання або пробій електричного струму. Це може призвести до пожежі або ураження електричним струмом.

Гвинти, за допомогою яких кріпиться кронштейн для настінного кріплення кріплення на стіні, не входять до комплекту постачання.

Назв моделi	Габаши диспеля		Габаши центра ekрANA		Розмір дія мо ntajу
	a	b	c	d	e
					Стоцартоні кріпеленny	Тонke кріпеленny
KD-85XG85☐☐	1909	1097	251	803	142	100
KD-75XG87☐☐ KD-75XG85☐☐	1673	963		107	595	116
KD-65XG87☐ KD-65XG85☐☐	1450	836	99	523	115	73
KD-55XG87☐ KD-55XG85☐☐	1231		713	106	468	115 73

Примітка

• Наведені нижче таблиці можуть дещо відрізнятися залежно від моделі. Верхня частина встановленого на стіні телевізора буде трохи нахилена вперед.

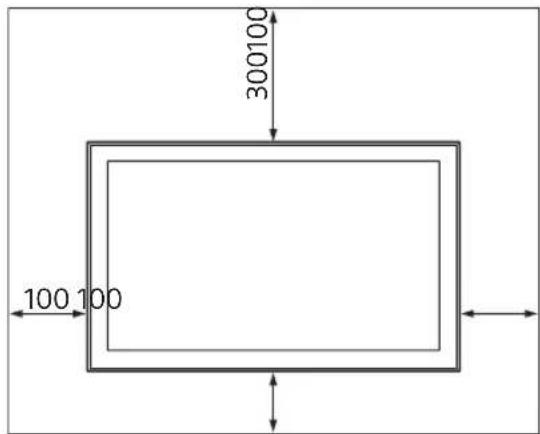

Залиште достатній простір між телевізором і стелею та виступаючими частинами стін, як показано на рисунку нижче.

Одиниці вимірювання: мм

-Забезпечте належну вентиляцію та запобігти накопиченню бруду пилу:

Не кладіть телевізор горизонтально, не встановлюйте його нижньою стороною догори, задом наперед або на бік. -Не ставте телевізор на полиці, килим, постіль або меблі. Не накривайте телевізор тканиною (занавіскою) або іншими матеріалами, наприклад газетами. Не встановлюйте телевізор так, як показано нижче.

Почуйте звуковий сигнал.

Примітка

Щоб прокласти кабелі у стіні, зробіть отвір у стіні, щоб вставити кабелі перед початком установлення.

Щоб запобігти затисканню кабелів, зробіть отвір у стіні за межами периметра бази (20) A, прокладіть їх для бази ① та прокладки (20) E, прокладки (60) K.

2 Оберіть спосіб встановлення стіни. Виберіть висоту відповідно до наявної моделі телевізора до стіни, як показано нижче.

Прикріпіть кронштейн для бази ① за допомогою гвинта (PSW 4x10) ② до бази (20) A (якщо обрано варіант 2-а).

4 Визначте положення гвинтів для встановлення бази (20) A.

Див. технічні характеристики на стор. 18.

Якщо вибрано варіант 2-а, використовуйте отвори на перехіднику для бази ①.

ЗАСТЕРЕЖЕННЯ

• Стіна, на яку встановлюється телевізор, має бути здатна витримати вагу, щонайменше в чотири рази перевищувати вагу телевізора (вагу телевізора можна дізнатися в посібнику).

Назва моделя	Довхина за розміткn	Габарити центра ekранa
	a b c	d
KD-85XG85□□	1909 683 200 251
KD-75XG87□□ KD-75XG85□□	1673 468 200 107

2 Викрутіть гвинти із задньої панелі телевізора.

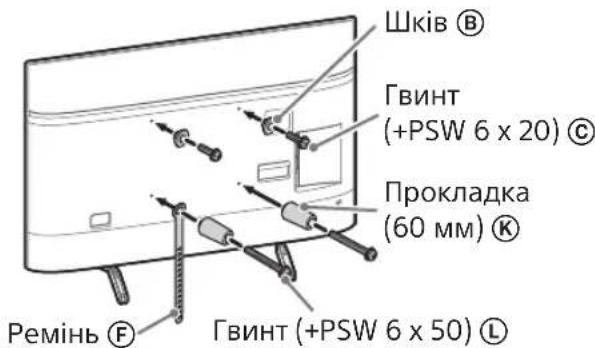

3 Зафіксуйте кріпильні елементи кронштейна для часткового кріплення. Перевірте наявність усіх кріпильних елементів, користуючись списком «Постачається з WL450» у розділі «Перевірка деталей» на стор. 5.

Примітка

Закріпіть кріпильні елементи за допомогою гвинтів. - Не перетягуйте, момент затягування приблизно 1,5 Н·м (15 кгс·см). - Обов'язково зберігайте використані та невикористані компоненти в безпечному місці на випадок, якщо вони знадобляться в майбутньому. Зберігайте цей посібник для використання в майбутньому.

Стандартне кріплення (2-а)

Тонке кріплення (2-б)

Примітка
