ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ D86D35N0 NEFF

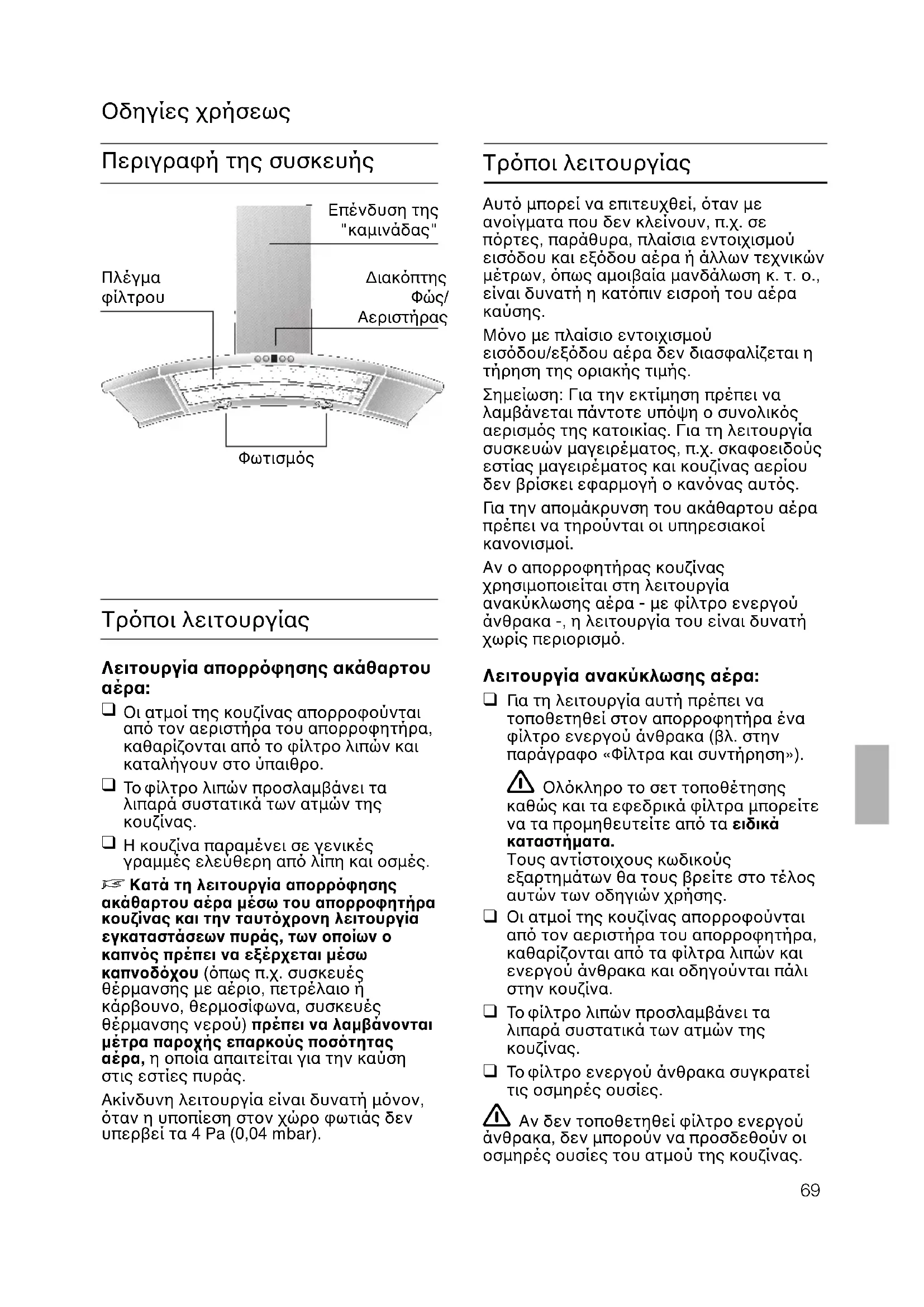

Οδηγίες χρήσης και τοποθέτησης D79M5 . . D96M5 . . D99M5 . .2

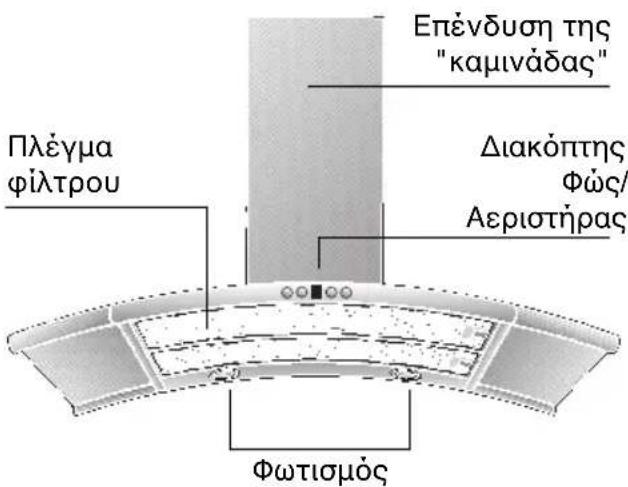

2.∆ιακπτης ΑεριστήραςΕπένδυση της"καµινάδας"ΦωτισµςΠλέγµαφίλτρου Τρποι λειτουργίας Λειτουργία απορρφησης ακάθαρτου

Οι ατµοί της κουζίνας απορροφούνταιαπ τον αεριστήρα του απορροφητήρα,καθαρίζονται απ το φίλτρο λιπών καικαταλήγουν στο ύπαιθρο. Το φίλτρο λιπών προσλαµβάνει ταλιπαρά συστατικά των ατµών τηςκουζίνας. Η κουζίνα παραµένει σε γενικέςγραµµές ελεύθερη απ λίπη και οσµές. Κατά τη λειτουργία απορρφησηςακάθαρτου αέρα µέσω του απορροφητήρακουζίνας και την ταυτχρονη λειτουργίαεγκαταστάσεων πυράς, των οποίων οκαπνς πρέπει να εξέρχεται µέσωκαπνοδχου (πως π.χ. συσκευέςθέρµανσης µε αέριο, πετρέλαιο ήκάρβουνο, θερµοσίφωνα, συσκευέςθέρµανσης νερού) πρέπει να λαµβάνονταιµέτρα παροχής επαρκούς ποστηταςαέρα, η οποία απαιτείται για την καύσηστις εστίες πυράς.Ακίνδυνη λειτουργία είναι δυνατή µνον,ταν η υποπίεση στον χώρο φωτιάς δενυπερβεί τα 4 Pa (0,04 mbar). Τρποι λειτουργίας Αυτ µπορεί να επιτευχθεί, ταν µεανοίγµατα που δεν κλείνουν, π.χ. σεπρτες, παράθυρα, πλαίσια εντοιχισµούεισδου και εξδου αέρα ή άλλων τεχνικώνµέτρων, πως αµοιβαία µανδάλωση κ. τ. ο.,είναι δυνατή η κατπιν εισροή του αέρακαύσης.Μνο µε πλαίσιο εντοιχισµούεισδου/εξδου αέρα δεν διασφαλίζεται ητήρηση της οριακής τιµής.Σηµείωση: Για την εκτίµηση πρέπει ναλαµβάνεται πάντοτε υπψη ο συνολικςαερισµς της κατοικίας. Για τη λειτουργίασυσκευών µαγειρέµατος, π.χ. σκαφοειδούςεστίας µαγειρέµατος και κουζίνας αερίουδεν βρίσκει εφαρµογή ο καννας αυτς.Γι α την αποµάκρυνση του ακάθαρτου αέραπρέπει να τηρούνται οι υπηρεσιακοίκανονισµοί.Αν ο απορροφητήρας κουζίναςχρησιµοποιείται στη λειτουργίαανακύκλωσης αέρα - µε φίλτρο ενεργούάνθρακα -, η λειτουργία του είναι δυνατήχωρίς περιορισµ. Λειτουργία ανακύκλωσης αέρα:

Γι α τη λειτουργία αυτή πρέπει νατοποθετηθεί στον απορροφητήρα έναφίλτρο ενεργού άνθρακα (βλ. στηνπαράγραφο «Φίλτρα και συντήρηση»). Ολκληρο το σετ τοποθέτησης καθώς και τα εφεδρικά φίλτρα µπορείτε να τα προµηθευτείτε απ τα ειδικά καταστήµατα.Τους αντίστοιχους κωδικούς εξαρτηµάτων θα τους βρείτε στο τέλος αυτών των οδηγιών χρήσης. Οι ατµοί της κουζίνας απορροφούνταιαπ τον αεριστήρα του απορροφητήρα,καθαρίζονται απ τα φίλτρα λιπών καιενεργού άνθρακα και οδηγούνται πάλιστην κουζίνα. Το φίλτρο λιπών προσλαµβάνει ταλιπαρά συστατικά των ατµών τηςκουζίνας. Το φίλτρο ενεργού άνθρακα συγκρατείτις οσµηρές ουσίες. Αν δεν τοποθετηθεί φίλτρο ενεργού άνθρακα, δεν µπορούν να προσδεθούν οιοσµηρές ουσίες του ατµού της κουζίνας. Περιγραφή της συσκευής Οδηγίες χρήσεως

Σε περίπτωση που έχετε τυχν απορίες ήταν παρουσιαστούν βλάβες, πρέπει νακαλέσετε την Υπηρεσία ΤεχνικήςΕξυπηρέτησης Πελατών.(Βλ. στον Πίνακα Υπηρεσιών ΤεχνικήςΕξυπηρέτησης Πελατών).Κατά την κλήση παρακαλείσθε να δώσετετους εξής αριθµούς: Αριθµς Ε FD Αναγράψτε τους αριθµούς στα παραπάνωσηµεία. Οι αριθµοί βρίσκονται στηνπινακίδα τύπου στον εσωτερικ χώρο τουαπορροφητήρα και µπορείτε να τουςδείτε, αφού αφαιρέσετε το πλέγµα τουφίλτρου. Πριν την πρώτη χρήση Σπουδαίες υποδείξεις:❑ Tο παρν εγχειρίδιο οδηγιών χρήσηςισχύει για διάφορα µοντέλα τηςσυσκευής. Eνδέχεται ορισµέναµεµονωµένα χαρακτηριστικά του εξο-πλισµού που περιγράφονται να µηναφορούν τη δική σας συσκευή.❑ Αυτς ο απορροφητήρας κουζίναςανταποκρίνεται στους σχετικούςκανονισµούς ασφαλείας.Οι επισκευές επιτρέπεται ναεκτελούνται µνον απ τους ειδικούς.#ταν δεν γίνονται σωστά οι επισκευές,είναι δυνατν να προκύψουν σοβαρέςζηµιές για τον χρήστη. Οι εστίες πρέπει να είναι πάντοτε καλυµµένες απ τα µαγειρικά σκεύη. Η λειτουργία του απορροφητήρα κουζίνας πάνω απ εστία φωτιάς µεστερεά καύσιµα (κάρβουνα, ξύλα κ.τ.ο.)επιτρέπεται µνον κάτω απ ορισµένεςπροϋποθέσεις (βλ. οδηγίες τοποθέτησης).Σκαφοειδείς βάσεις εστιών αερίου /Κουζίνες αερίου Μη λειτουργείτε λες τις εστίες αερίου ταυτχρονα για περισστεροχρνο (το πολύ επί 15 λεπτά) στη µέγιστηθερµική φρτωση, διαφορετικά υπάρχεικίνδυνος εγκαυµάτων σε περίπτωσηεπαφής των επιφανειών του περιβλήµατοςή αντίστοιχα κίνδυνος βλάβης τουαπορροφητήρα.Κατά τη λειτουργία του απορροφητήραπάνω απ βάση εστιών αερίου πρέπει σεταυτχρονη λειτουργία τριών και άνωεστιών αερίου να ρυθµίστεί οαπορροφητήρας στη µέγιστη βαθµίδα.❑ Προτού χρησιµοποιήσετε την καινούρ-για συσκευή, διαβάστε µε προσοχή τιςοδηγίες χρήσης. Περιέχουν σηµαντικέςπληροφορίες για την ασφάλειά σαςκαθώς και για τη χρήση και τη συν-τήρηση της συσκευής.❑ Φυλάξτε καλά το εγχειρίδιο οδηγιώνχρήσης και εγκατάστασης ενδεχοµένωςγια κάποιον επµενο χρήστη. Aν έχει πάθει ζηµία η συσκευή, δεν επιτρέπεται να τη χρησιµοποιήσετε. Η σύνδεση στο δίκτυο του ηλεκτρικού ρεύµατος και η θέση σε λειτουργία γιαπρώτη φορά επιτρέπεται να διεξαχθούνµνον απ τον ειδικ. Αν το καλώδιο σύνδεσης αυτής της συσκευής είναι φθαρµένο, αυτ πρέπει νααντικατασταθεί απ τον κατασκευαστή ήαπ την υπηρεσία τεχνικής εξυπηρέτησηςπελατών ή απ παρµοια ειδικευµένοπρσωπο, για να αποφεύγεται ο κίνδυνος. Αποσύρετε τα υλικά συσκευασίας σύµφωνα µε τους κανονισµούς (βλ.οδηγίες τοποθέτησης). Αυτς ο απορροφητήρας προορίζεται µνο για οικιακή χρήση. Χρησιµοποιείτε τον απορροφητήρα κουζίνας µνον, ταν έχουν τοποθετηθείκαι βιδωθεί οι λαµπτήρες. Οι καµµένοι λαµπτήρες θα πρέπει να αλλάζονται αµέσως, ούτως ώστε νααποφεύγεται η υπερφρτωση τωνυπολοίπων λαµπτήρων. Μην χρησιµοποιείτε ποτέ τον απορροφητήρα κουζίνας χωρίς φίλτρολιπών. Λίπη ή λάδια, τα οποία έχουν υπερθερµανθεί, είναι δυνατν νααναφλεχθούν εύκολα.Γι α τον λγο αυτ τα φαγητά µε λίπος ήλάδι, π.χ. πατάτες τηγανητές, πρέπει ναµαγειρεύονται µνον υπ επίβλεψη. Μην παρασκευάζετε ποτέ φλαµπέ φαγητών κάτω απ τον απορροφητήρακουζίνας.Κίνδυνος να πάρει φωτιά το φίλτρο ! λιπών απ τις ανερχµενες φλγες.Φίλτρα λιπών: Γι α την πρσληψη των λιπαρώνσυστατικών του ατµού της κουζίνας έχουντοποθετηθεί στη συσκευή µεταλλικάφίλτρα λιπών.Τα φύλλα των φίλτρων αποτελούνται απµέταλλο που δεν καίγεται.Προσοχή:Με την αύξηση του κορεσµού τωνφίλτρων µε κατάλοιπα που περιέχουνλίπος, αυξάνεται η δυναττητα ανάφλεξηςαυτού και µπορεί να εµποδίζεται ηλειτουργία του απορροφητήρα.Σηµαντικ:Καθαρίζοντας έγκαιρα τα µεταλλικάφίλτρα λιπών, προλαµβάνετε τον κίνδυνοπυρκαϊάς, ο οποίος µπορεί να προκύψειαπ τη θερµική συµφρηση κατά τοτηγάνισµα σε φριτέζα ή τηγάνι.Καθαρισµς των µεταλλικών φίλτρωνλιπών:❑ ?ταν η λειτουργία είναι κανονική(καθηµερινά 1 µέχρι 2 ώρες), Πρέπει νακαθαρίζεται το µεταλλικ φίλτρο λίπουςµετά απ 8 µέχρι 10 εβδοµάδες.❑ Μπορείτε να καθαρίσετε τα φίλτραπλένοντάς τα στο πλυντήριο πιάτων,πράγµα το οποίο µως είναι δυνατν ναπροκαλέσει ελαφρύ ξεθώριασµα τωνφίλτρων.Σηµαντικ:Μεταλλικά φίλτρα λιπών, τα οποίαέχουν κορεσθεί ισχυρά, δεν πρέπει ναπλένονται στο πλυντήριο πιάτων µαζίµε σκεύη.❑ Σε περίπτωση καθαρισµού των φίλτρωνστο χέρι, τοποθετείτε τα φίλτρα µέσασε καυτ διάλυµα απορρυπαντικού,ούτως ώστε να µαλακώσουν οι ρύποι.Κατπιν βουρτσίζετε τα φίλτρα, ταξεπλένετε καλά και τ' αφήνετε ναστραγγίσουν. Φίλτρα και συντήρηση Οι ατµοί κουζίνας µπορούν να απορροφηθούν µε τον πλέοναποτελεσµατικτερο τρπο: θέτοντας τον αεριστήρα σε λειτουργίακατά την έναρξη του µαγειρέµατος και θέτοντας τον αεριστήρα εκτςλειτουργίας αφού παρέλθουν µερικάλεπτά απ τη λήξη του µεγειρέµατος. Χειρισµς του απορροφητήρα κουζίνας Θέση του αεριστήρα σε λειτουργία:❑ Πατήστε το πλήκτρο +.Ρύθµιση της επιθυµητής βαθµίδας τουαεριστήρα:❑ Πατήστε το πλήκτρο +.Ο αεριστήρας ρυθµίζεται στην αµέσωςυψηλτερη βαθµίδα.❑ Πατήστε το πλήκτρο –.Ο αεριστήρας ρυθµίζεται στην αµέσωςχαµηλτερη βαθµίδα.Θέση του αεριστήρα εκτς λειτουργίας:❑ Πατήστε το πλήκτρο 0. ❑ Πατήστε το πλήκτρο – τσες φορές,µέχρι να τεθεί ο αεριστήρας εκτςλειτουργίας.Εντατική βαθµίδα:Μέσω της εντατικής βαθµίδας επιτυγχάνεται ηµεγαλύτερη ισχύς του απορροφητήρα. Αυτήχρειάζεται για µικρ χρονικ διάστηµα.❑ Πατήστε το πλήκτρο + τσες φορές,µέχρι ν' ανάψει η ένδειξη

❑ Αν η εντατική βαθµίδα δεν τεθεί µε τοχέρι εκτς λειτουργίας, ττε οαεριστήρας ρυθµίζεται µετά απ 10λεπτά αυτµατα πίσω στη βαθµίδα

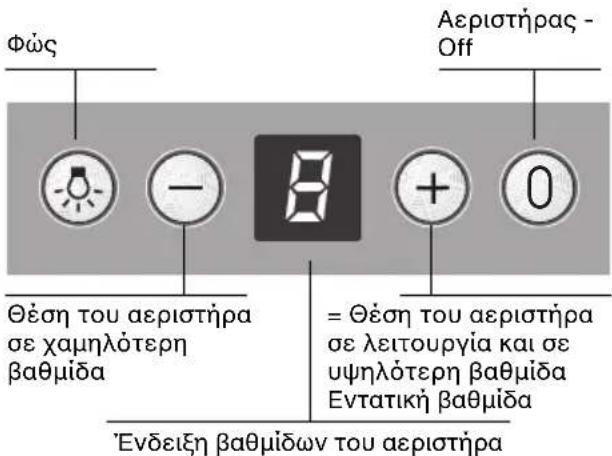

Θέση του αεριστήρασε χαµηλτερηβαθµίδα= Θέση του αεριστήρασε λειτουργία και σευψηλτερη βαθµίδαΕντατική βαθµίδαΈνδειξη βαθµίδων του αεριστήρα

Πατήστε το πλήκτρο για τη θέση σεκαι εκτς λειτουργίας. Ο φωτισµς µπορεί να χρησιµοποιηθείανά πάσα στιγµή, ακµα κι ταν οαεριστήρας δεν βρίσκεται σελειτουργία.72 Φίλτρα και συντήρηση

2. Καθαρίζετε τα φίλτρα λιπών.

3. Τοποθετείτε τα καθαρισµένα φίλτρα

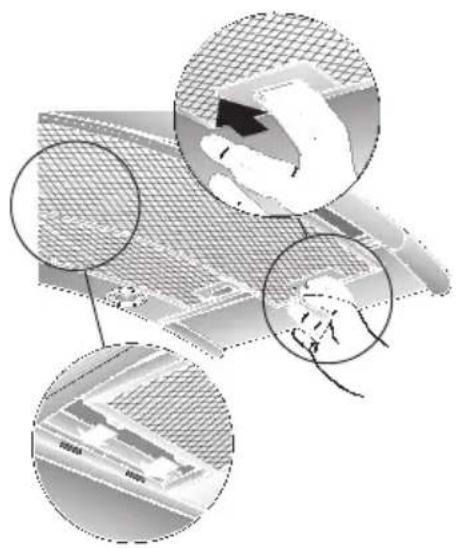

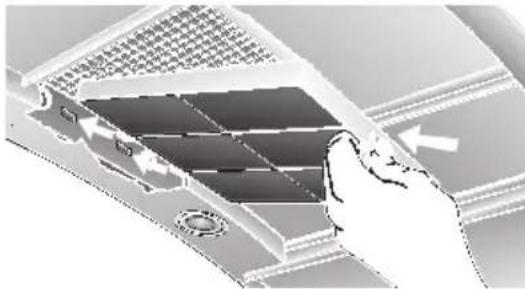

λιπών πάλι στη συσκευή. Αφαίρεση και τοποθέτηση των µεταλλικών φίλτρων λιπών:

1. Πιέζετε το πλήκτρο ασφάλισης στα

φίλτρα λιπών στην κατεύθυνση του βέλους προς τα µέσα και αφαιρείτε τα φίλτρα λιπών, τραβώντας προς τα

3. Κουµπώνετε µπροστά τη γλωττίδα.

4. Τοποθετείτε στη συσκευή τα φίλτρα

λιπών (βλ. στην παράγραφο "Αφαίρεση και τοποθέτηση των µεταλλικών φίλτρων λιπών"). Aφαίρεση του φίλτρου ενεργού άνθρακα: Προσοχή: Οι λαµπτήρες αλογνου πρέπει να είναι σβηστοί και να έχουν κρυώσει.

1. Αφαιρείτε τα φίλτρα λιπών.

2. Πιέζετε µπροστά τη γλωττίδα προς τα

µέσα και αφαιρείτε το φίλτρο ενεργού άνθρακα, τραβώντας το προς τα κάτω.

3. Τοποθετείτε στη συσκευή τα φίλτρα

Αλλαγή του φίλτρου ενεργού άνθρακα:

Κατά την κανονική λειτουργία (1 έως 2 ώρες ηµερησίως) πρέπει να αλλάζετε το φίλτρο ενεργού άνθρακα περίπου 1 φορά τον χρνο. ❑ Το φίλτρο ενεργού άνθρακα µπορείτε να το προµηθευτείτε απ τα ειδικά καταστήµατα (βλ. ειδικά εξαρτήµατα). ❑ Χρησιµοποιείτε µνον αυθεντικά

Έτσι εξασφαλίζεται η σωστή λειτουργία της συσκευής. Απσυρση του παλιού φίλτρου ενεργού

❑ Τα φίλτρα ενεργού άνθρακα δεν περιέχουν βλαβερές ουσίες. Μπορείτε π.χ. να τα αποσύρετε ως απορρίµµατα της κατηγορίας "Υπλοιπα απορρίµµατα".

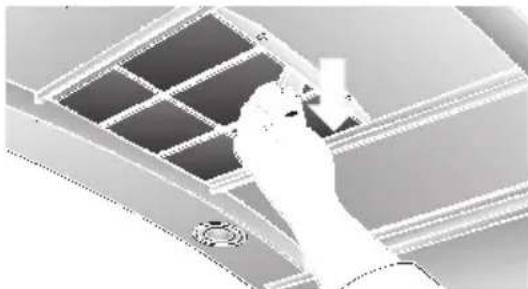

2. Τοποθετείτε στη συσκευή το φίλτρο

ενεργού άνθρακα. Φίλτρο ενεργού άνθρακα: Γι α τη συγκράτηση των οσµηρών ουσιών κατά τη λειτουργία ανακύκλωσης αέρα.

Με την αύξηση του κορεσµού των φίλτρων µε κατάλοιπα που περιέχουν λίπος, αυξάνεται η δυναττητα ανάφλεξης αυτού και µπορεί να εµποδίζεται η λειτουργία του απορροφητήρα.

Με την έγκαιρη αλλαγή του φίλτρου ενεργού άνθρακα προλαµβάνεται ο κίνδυνος πυρκαϊάς, ο οποίος µπορεί να προκύψει λγω συµφρησης της θερµτητας κατά το τηγάνισµα ή ψήσιµο. Τοποθέτηση: Προσοχή: Οι λαµπτήρες αλογνου πρέπει να είναι σβηστοί και να έχουν κρυώσει.

1. Αφαιρείτε τα φίλτρα λιπών (βλ. στην

παράγραφο "Αφαίρεση και τοποθέτηση των µεταλλικών φίλτρων λιπών").73 Καθαρισµς και περιποίηση Αποµονώνετε τον απορροφητήρα κουζίνας απ το ηλεκτρικ ρεύµα τραβώντας το φις απ την πρίζα ή αντίστοιχα κατεβάζοντας την ασφάλεια.

Κατά τον καθαρισµ των φίλτρων λιπών καθαρίζετε το λίπος που έχει επικαθίσει στα προσιτά για σας τµήµατα του περιβλήµατος της συσκευής. Έτσι αντιµετωπίζεται ο κίνδυνος πυρκαϊάς και διατηρείται η οµαλή λειτουργία της συσκευής.

Γι α τον καθαρισµ του απορροφητήρα κουζίνας χρησιµοποιείτε ζεστ διάλυµα απορρυπαντικού ή ένα ήπιο µέσο καθαρισµού τζαµιών.

Μην ξύνετε ξεραµένους ρύπους, αλλά µαλακώστε τους µε βρεγµένο πανί.

Μη χρησιµοποιείτε διαβρωτικά µέσα ούτε σφουγγάρια που προκαλούν

Υπδειξη: Μη χρησιµοποιείτε αλκολη (οινπνευµα) για τον καθαρισµ των πλαστικών επιφανειών, διτι θα µπορούσαν να προκύψουν θαµπά

Προσοχή! Αερίζετε επαρκώς την κουζίνα και αποφεύγετε την ανοιχτή

Καθαρίζετε τα πλήκτρα χειρισµού µνο µε διάλυµα ήπιου απορρυπαντικού πιάτων και µε ένα µαλακ, βρεγµένο πανί. Μη χρησιµοποιήσετε για τα πλήκτρα χειρισµού απορρυπαντικ για ανοξείδωτο

Επιφάνειες απ ανοξείδωτο χάλυβα:

Χρησιµοποιείτε ένα ήπιο, µη διαβρωτικ απορρυπαντικ για επιφάνειες απ ανοξείδωτο χάλυβα.

Καθαρίζετε µνο στην κατεύθυνση τριψίµατος των επιφανειών. Μην καθαρίζετε τις επιφάνειες απ ανοξείδωτο χάλυβα µε σφουγγάρια που προκαλούν αµυχές ούτε µε µέσα καθαρισµού που περιέχουν άµµο, σδα, οξέα ή χλώριο! Αλουµινένιες επιφάνειες: ❑ Χρησιµοποιείτε µαλακ πανί καθαρισµού τζαµιών ή πανί απ µικροΐνες που δεν χνουδιάζει. ❑ Μη χρησιµοποιείτε στεγνά πανιά. ❑ Χρησιµοποιείτε ένα ήπιο απορρυπαντικ τζαµιών. ❑ Μη χρησιµοποιείτε ισχυρά διαβρωτικά απορρυπαντικά που περιέχουν οξέα ή

❑ Μη χρησιµοποιείτε µέσα τριψίµατος. Αλλαγή των λαµπτήρων

3. Αλλάζετε τον λαµπτήρα αλογνου

(κοινς λαµπτήρας αλογνου του εµπορίου, 12 Volt, το πολύ 20 Watt, ντουί G4). Προσοχή: Ντουί µε φις. Γι α να πιάσετε τον λαµπτήρα, χρησιµοποιείτε ένα καθαρ πανί.

4. Ξανακουµπώνετε τον δακτύλιο του

λαµπτήρα. Απεικνιση.

5. Αποκαθιστάτε την τροφοδοσία µε

ηλεκτρικ ρεύµα, βάζοντας το φις πάλι µέσα στην πρίζα ή ανεβάζοντας την

Υπδειξη: Σε περίπτωση που δεν λειτουργεί ο φωτισµς, ελέγχετε, αν έχουν τοποθετηθεί σωστά οι λαµπτήρες.

1. Θέτετε τον απορροφητήρα κουζίνας

εκτς λειτουργίας και τον αποµονώνετε απ το ηλεκτρικ ρεύµα τραβώντας το φις απ την πρίζα ή κατεβάζοντας την ασφάλεια. Οι λαµπτήρες αλογνου θερµαίνονται πολύ κατά λειτουργία. Κίνδυνος εγκαυµάτων υφίσταται επίσης και µετά την πάροδο κάµποσου χρνου απ τη θέση της συσκευής εκτς λειτουργίας.

2. Αφαιρείτε τον δακτύλιο του λαµπτήρα

µε ένα κατσαβίδι ή κάτι παρµοιο.74 Οδηγίες Τοποέτησης: Σηµαντικές υποδείξεις Επιπλέον υποδείξεις για συσκευές µαγειρέµατος µε αέριο: Κατά την τοποθέτηση των εστιών αερίου πρέπει να τηρούνται οι σχετικές εθνικές νοµικές διατάξεις (π.χ. στη Γερµανία: Τεχνικοί Κανονισµοί Εγκατάστασης Αερίου TRGI). Πρέπει να προσέξετε τις εκάστοτε ισχύουσες προδιαγραφές τοποθέτησης και τις υποδείξεις τοποθέτησης των κατασκευαστών συσκευών αερίου. Ο απορροφητήρας κουζίνας επιτρέπεται να τοποθετηθεί µνον στη µία πλευρά του δίπλα σε υψηλ ερµάριο ή σε υψηλ τοίχο. Η απσταση πρέπει να είναι τουλάχιστον 50 mm. Ελάχιστη απσταση σε εστίες αερίου µεταξύ της πάνω άκρης του φορέα σκευών και της κάτω άκρης του απορροφητήρα: 650 mm, απεικ. 1. Οι παλιές συσκευές δεν αποτελούν άχρηστα απορρίµµατα. Με την απσυρσή τους σύµφωνα µε τους κανονισµούς για την προστασία του περιβάλλοντος µπορούν να επαναποκτηθούν πολύτιµες πρώτες ύλες. Προτού αποσύρετε την παλιά συσκευή, πρέπει να την αχρηστέψετε. Η συσκευασία προστατεύει την καινούργια σας συσκευή κατά τη µεταφορά µέχρι το σπίτι σας. ?λα τα χρησιµοποιούµενα υλικά συσκευασίας είναι αβλαβή για το περιβάλλον και µπορούν να ξαναχρησιµοποιηθούν. Παρακαλούµε να συντελέσετε κι εσείς στην προστασία του περιβάλλοντος και ν' αποσύρετε τη συσκευασία µε τρπο αβλαβή για το περιβάλλον. Γι α τους επίκαιρους τρπους απσυρσης παρακαλείσθε να ζητήσετε πληροφορίες απ το ειδικ κατάστηµα, απ το οποίο αγοράσατε τη συσκευή ή απ τη ∆ηµοτική ή Κοινοτική Αρχή της περιοχής σας. Ο απορροφητήρας κουζίνας µπορεί να χρησιµοποιηθεί στη λειτουργία απορρφησης ακάθαρτου αέρα και στη λειτουργία ανακύκλωσης αέρα. Ο απορροφητήρας κουζίνας πρέπει να τοποθετείται πάντοτε πάνω απ το κέντρο της εστίας. Ελάχιστη απσταση µεταξύ των εστιών ηλεκτρικής κουζίνας και της κάτω άκρης του απορροφητήρα: 550 mm, απεικνιση 1. Πάνω απ εστίες φωτιάς για στερεά καύσιµα, απ τις οποίες µπορεί να προκύψει κίνδυνος πυρκαϊάς (π.χ. απ σπινθήρες) η τοποθέτηση του απορροφητήρα κουζίνας επιτρέπεται µνον, ταν η εστία φωτιάς καλύπτεται µε κλειστ κάλυµµα που δεν µπορεί να αφαιρεθεί και τηρούνται οι ειδικές για την εκάστοτε χώρα προδιαγραφές. Αυτς ο περιορισµς δεν ισχύει για κουζίνες αερίου και σκαφοειδείς εστίες µαγειρέµατος µε αέριο. ?σο µικρτερη είναι η απσταση ανάµεσα στον απορροφητήρα και τις εστίες τσο µεγαλύτερη είναι η πιθαντητα να σχηµατισθούν στην κάτω επιφάνεια του απορροφητήρα κουζίνας σταγνες νερού απ τον ανερχµενο υδρατµ.75 Πριν την τοποθέτηση Ο ακάθαρτος αέρας διοχετεύεται µέσω µιας καταπακτής προς τα πάνω ή καταλήγει απευθείας στο ύπαιθρο διαµέσου του εξωτερικού τοίχου.

Ο ακάθαρτος αέρας δεν επιτρέπεται να διοχετεύεται ούτε σε καπνοδχο βρισκµενη σε λειτουργία, απ την οποία εξέρχεται καπνς ή καυσαέρια ούτε σε αγωγ, ο οποίος χρησιµεύει για την εξαέρωση χώρων µε εστίες φωτιάς. Κατά την απαγωγή του ακάθαρτου αέρα πρέπει να τηρούνται οι υπηρεσιακές και νοµικές προδιαγραφές (π.χ. εθνικές πολεοδοµικές διατάξεις). Για τη διοχέτευση του ακάθαρτου αέρα σε καπνοδχους για την έξοδο καπνού ή καυσαερίων, οι οποίες βρίσκονται εκτς λειτουργίας, απαιτείται η συγκατάθεση του αρµδιου εργοδηγού καπνοδοχοκαθαριστών.

Κατά τη λειτουργία απορρφησης ακάθαρτου αέρα µέσω του απορροφητήρα κουζίνας και την ταυτχρονη λειτουργία εγκαταστάσεων πυράς, των οποίων ο καπνς πρέπει να εξέρχεται µέσω καπνοδχου (πως π.χ. συσκευές θέρµανσης µε αέριο, πετρέλαιο ή κάρβουνο, θερµοσίφωνα, συσκευές θέρµανσης νερού) πρέπει να λαµβάνονται µέτρα παροχής επαρκούς ποστητας αέρα, η οποία απαιτείται για την καύση στις εστίες πυράς. Ακίνδυνη λειτουργία είναι δυνατή µνον, ταν η υποπίεση στον χώρο φωτιάς δεν υπερβεί τα 4 Pa (0,04 mbar). Αυτ µπορεί να επιτευχθεί, ταν χάρη σε ανοίγµατα που δεν κλείνουν, π.χ. σε πρτες, παράθυρα και σε συνδυασµ µε πλαίσιο εντοιχισµού εισδου/εξδου αέρα ή χάρη σε άλλα τεχνικά µέτρα, πως αµοιβαία ασφάλιση ή παρµοια, ο αέρας καύσης µπορεί να εισρέει κατπιν ανεµπδιστα. Σε µη επαρκή αέρα παροχής υφίσταται κίνδυνος δηλητηρίασης απ επαναρροφώµενα αέρια καύσης. Μνο µε πλαίσιο εντοιχισµού εισδου/εξδου αέρα δεν διασφαλίζεται η τήρηση της οριακής τιµής. Σηµείωση: Για την εκτίµηση πρέπει να λαµβάνεται πάντοτε υπψη ο συνολικς αερισµς της κατοικίας. Για τη λειτουργία συσκευών µαγειρέµατος, π.χ. σκαφοειδούς εστίας µαγειρέµατος και κουζίνας αερίου δεν βρίσκει εφαρµογή ο καννας αυτς. Αν ο απορροφητήρας κουζίνας χρησιµοποιείται στη λειτουργία ανακύκλωσης αέρα - µε φίλτρο ενεργού άνθρακα -, η λειτουργία του είναι δυνατή χωρίς περιορισµ. Σε περίπτωση που ο ακάθαρτος αέρας εξέρχεται δια του εξωτερικού τοίχου, πρέπει να χρησιµοποιείται πλαίσιο εντοιχισµού τηλεσκοπικού τύπου. Λειτουργία απορρφησης ακάθαρτου

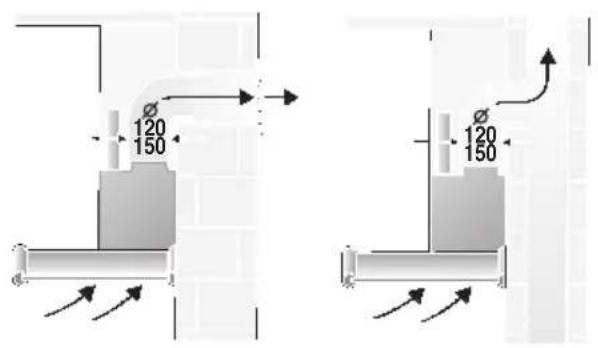

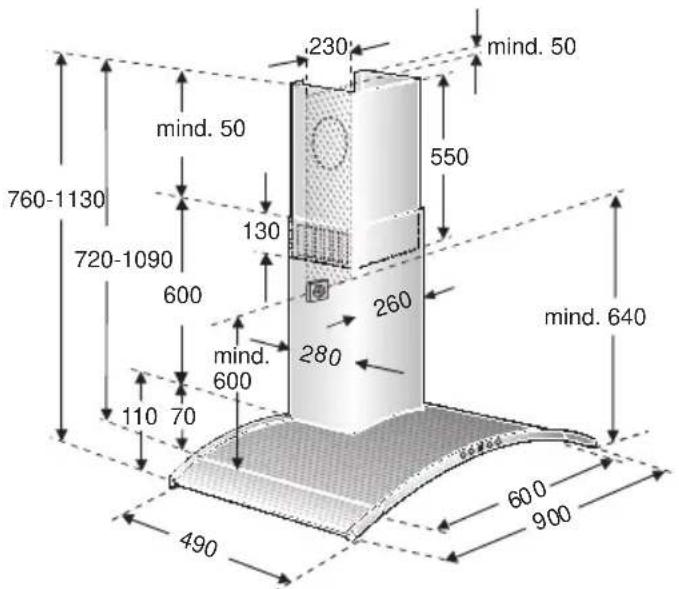

Πριν την τοποθέτηση Ιδανική απδοση του απορροφητήρα

Κοντς, λείος σωλήνας απορρφησης ακάθαρτου αέρα.

Κατά το δυνατν λιγτερες γωνιακές

Κατά το δυνατν σωλήνας µεγάλης διαµέτρου και µεγάλες γωνιακές συνδέσεις των σωλήνων. Η χρήση µακριών, τραχέων σωλήνων απαγωγής, πολλών γωνιών ή σωλήνων µικρτερης διαµέτρου οδηγεί σε απκλιση απ την ιδανική απδοση αέρα και ταυτχρονα σε αύξηση των

Κυλινδρικοί σωλήνες:

εσωτερική διάµετρο 150 mm, ωστσο τουλάχιστον 120 mm.

Οι επίπεδες δίοδοι πρέπει να έχουν εσωτερική εγκάρσια τοµή ιστιµη µε αυτή κυλινδρικών σωλήνων. ∆εν πρέπει να έχουν οξείες αλλαγές κατεύθυνσης. ∆ιάµετρος 120 mm, περ. 113 cm

∆ιάµετρος 150 mm, περ. 177 cm

Σε περίπτωση απκλισης της διαµέτρου των σωλήνων: Τοποθετείτε στεγανοποιητικές λωρίδες.

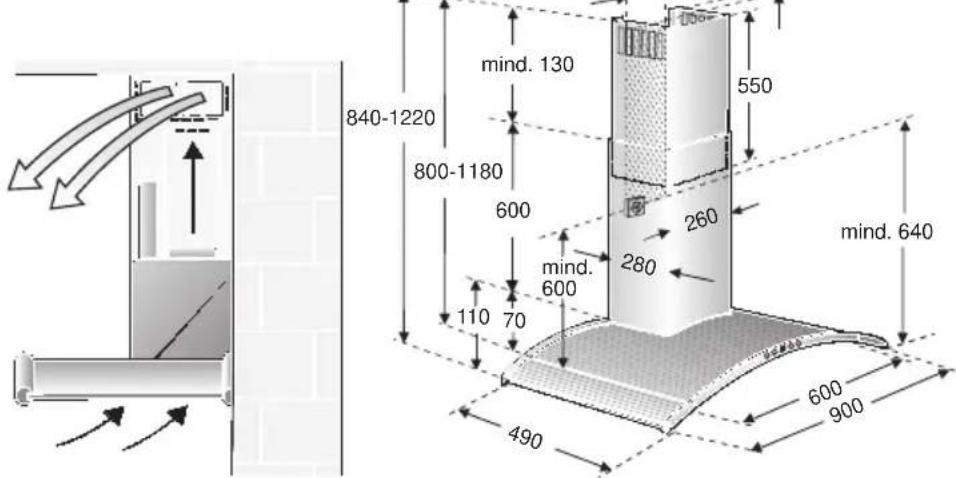

Κατά τη λειτουργία απορρφησης ακάθαρτου αέρα φροντίζετε για την επαρκή εισροή αέρα. Λειτουργία ανακύκλωσης αέρα ❑ Με φίλτρο ενεργού άνθρακα, ταν δεν υπάρχει δυναττητα για τη λειτουργία απορρφησης ακάθαρτου αέρα. Σύνδεση σωλήνα απορρφησης ακάθαρτου αέρα, διαµέτρου 150 mm:

Στερεώστε τον σωλήνα απορρφησης ακάθαρτου αέρα απευθείας στη

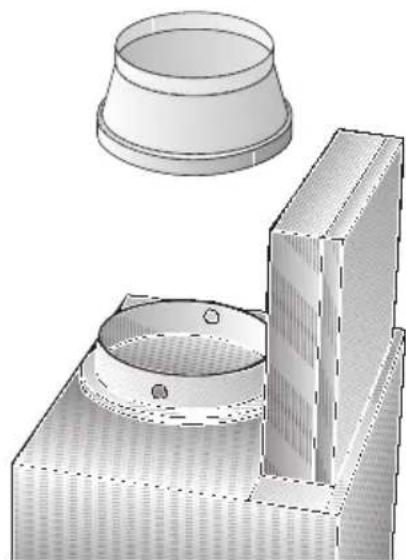

Σύνδεση σωλήνα απορρφησης ακάθαρτου αέρα, διαµέτρου 120 mm: ❑ Στερεώστε το στµιο αναγωγής απευθείας στο στµιο αέρα. Ολκληρο το σετ τοποθέτησης µπορείτε να το προµηθευτείτε απ τα ειδικά καταστήµατα. Τους αντίστοιχους

εξαρτηµάτων θα τους βρείτε στο τέλος αυτών των οδηγιών

❑ Στερεώστε τον σωλήνα απορρφησης ακάθαρτου αέρα στο στµιο αναγωγής. 840-1220mind. 130800-1180

Πριν την τοποθέτηση Προετοιµασία του τοίχου

Ο τοίχος πρέπει να είναι επίπεδος καικάθετος. Η σταθερτητα των ούπατ πρέπει ναείναι εξασφαλισµένη.Βάρος σε kgΕπιφυλασσµεθα για αλλαγές κατασκευής σταπλαίσια της τεχνικής προδου.ΑκάθαρτοςαέραςΑνακυκλωµένοςαέρας 19,218,760 cm 20,920,490 cm Σύνδεση στο δίκτυο του ηλεκτρικού ρεύµατος Ο απορροφητήρας κουζίνας επιτρέπεταινα συνδεθεί στο δίκτυο του ηλεκτρικούρεύµατος µνον µέσω πρίζας σούκο,εγκατεστηµένης σύµφωνα µε τιςισχύουσες προδιαγραφές.Η πρίζα σούκο πρέπει να είναι κατά τοδυνατν τοποθετηµένη ακριβώς πίσω απτην επένδυση της "καµινάδας". Ηλεκτρολογικά χαρακτηριστικά: Είναι καταχωρηµένα στην πινακίδα τύπου που βλέπετε µετα την αφαίρεση του πλαίσιου φίλτρου – στο εσωτερικ της συσκευής –. Σε περίπτωση επισκευών πρέπει γενικά να αποµονώνεται η συσκευή απτο ρεύµα.Μήκος του αγωγού σύνδεσης: 1,30 m.Σε περίπτωση απαιτούµενης µονίµουσύνδεσης:Ο απορροφητήρας κουζίνας επιτρέπεταινα συνδεθεί στο δίκτυο του ηλεκτρικούρεύµατος σε κάθε περίπτωση µνον απαδειούχο ηλεκτρολγο που είναικαταχωρηµένος στην αρµδια υπηρεσίαπαροχής ηλεκτρικού ρεύµατος (∆.Ε.Η.).Απ την πλευρά της εγκατάστασης πρέπεινα προβλεφθεί µία διάταξη αποµνωσης.Ως διατάξεις αποµνωσης ισχύουνδιακπτες µε διάκενο επαφής άνω των 3 mm και διακοπή σε λους τους πλους.Σ' αυτές ανήκουν οι διακπτες LS και οιπροστατευτικές διατάξεις. Αν το καλώδιο σύνδεσης αυτής της συσκευής είναι φθαρµένο, αυτ πρέπει νααντικατασταθεί απ τον κατασκευαστή ήαπ την υπηρεσία τεχνικής εξυπηρέτησηςπελατών ή απ παρµοια ειδικευµένοπρσωπο, για να αποφεύγεται ο κίνδυνος.Αυτς ο απορροφητήρας κουζίναςανταποκρίνεται στις διατάξεις της ΕΚ περίαντιπαρασιτικών συστηµάτων.78

Ο απορροφητήρας κουζίνας προορίζεται για την τοποθέτηση σε τοίχο της

1. Αφαιρέστε το φίλτρο λιπών (βλ. στις

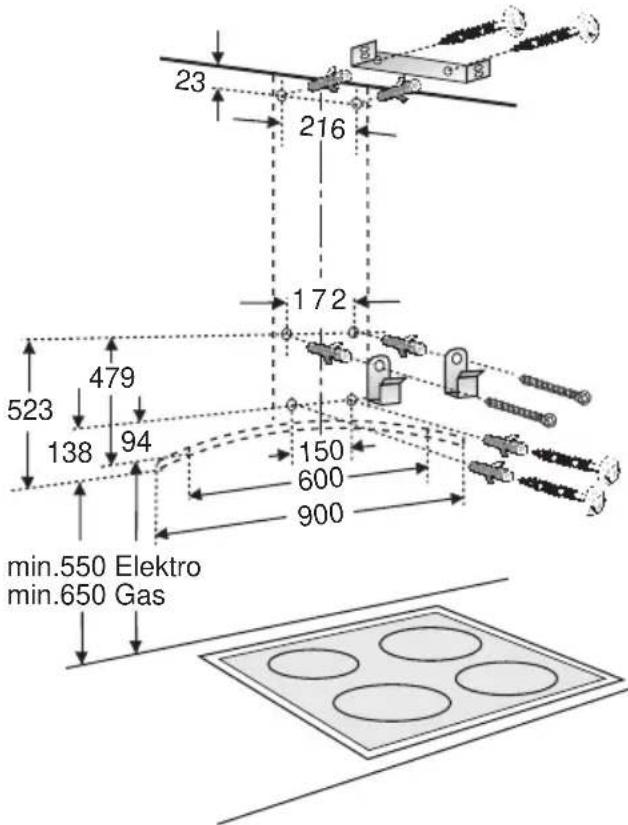

2. Σχεδιάστε στον τοίχο απ το ταβάνι

µέχρι την κάτω άκρη του απορροφητήρα µία κεντρική γραµµή.

3. Με τη βοήθεια του χναριού χαράξτε

στον τοίχο τις θέσεις για τις βίδες και, για διευκλυνση στο κρέµασµα, το περίγραµµα της περιοχής ανάρτησης. Προσέξτε την ελάχιστη απσταση µεταξύ εστιών και απορροφητήρα κουζίνας των 550 mm στην περίπτωση ηλεκτρικών εστιών ή αντίστοιχα των 650 mm στην περίπτωση εστιών αερίου. Η κάτω άκρη του χναριού ανταποκρίνεται στην κάτω του απορροφητήρα.

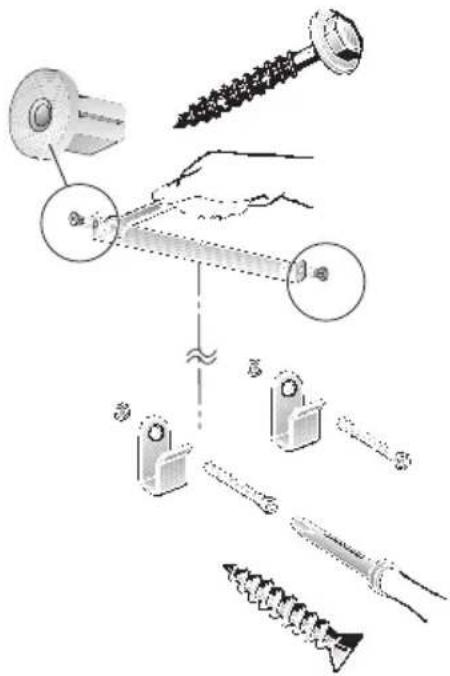

4. Κάνετε 4 τρύπες για τον

απορροφητήρα και 2 τρύπες για την επένδυση της "καµινάδας" µε διάµετρο 8 mm και τοποθετήστε µέσα στις τρύπες ούπατ πρσωπο µε πρσωπο µε τον τοίχο.

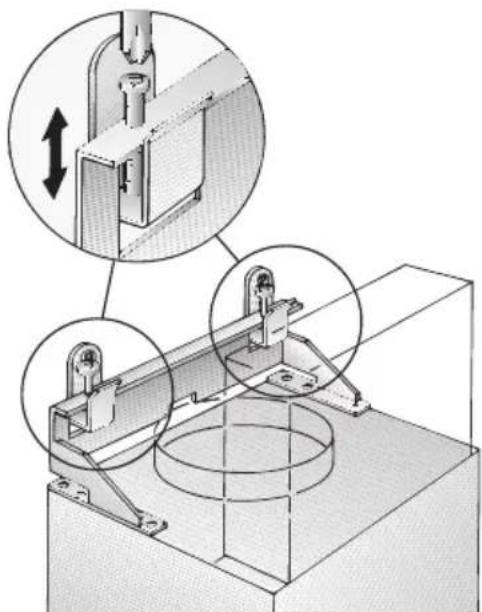

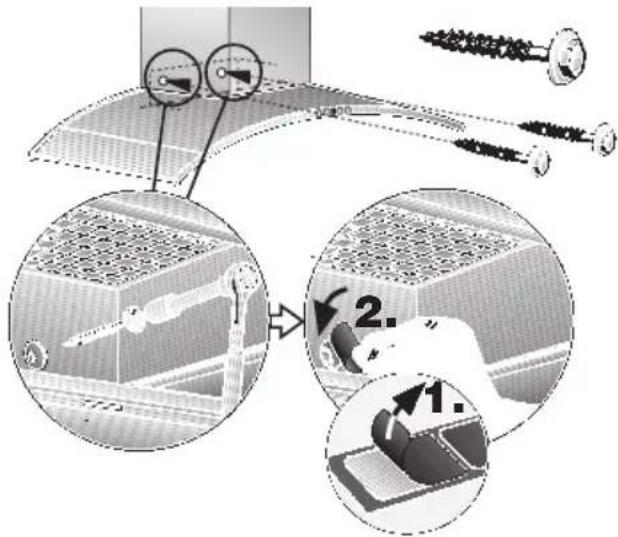

6. Κρεµάστε τον απορροφητήρα.

Ευθυγραµµίστε τον στο ύψος και στην οριζντια θέση µε τις βίδες ρύθµισης. Υπδειξη: Προσέξτε τα µέρη ειδικών εξαρτηµάτων, τα οποία πρέπει ενδεχοµένως να τοποθετηθούν.

5. Κουµπώστε τα 2 επισυναπτµενα

διαχωριστικά τεµάχια στις γωνιές συγκράτησης για την επένδυση της

Βιδώστε τη γωνιά συγκράτησης για την επένδυση της "καµινάδας" µε 2 βίδες µε εξαγωνική κεφαλή.1.

09. Κάνετε τη σύνδεση του σωλήνα.

10. Κάνετε την ηλεκτρική σύνδεση.

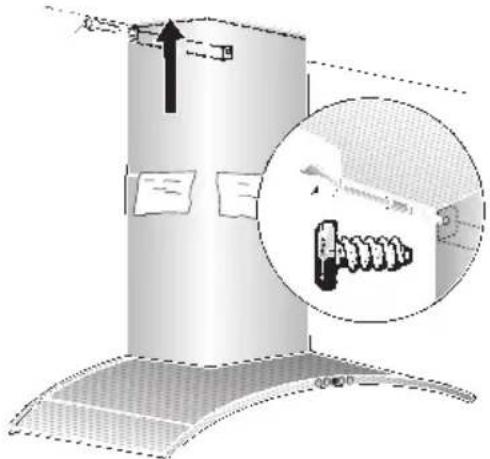

13. Τραβήξτε την πάνω επένδυση της

"καµινάδας" προσεκτικά προς τα πάνωκαι βιδώστε την µε 2 βίδες στα πλάγιαστις γωνιές συγκράτησης.

14. Επανατοποθετήστε το φίλτρο λιπών

(βλ. στις Οδηγίες χρήσης).

11. Αφαιρέστε το προστατευτικ, λεπτ

πλαστικ φύλλο και απ τις δύοεπενδύσεις της "καµινάδας". Αποφεύγετε ζηµιές των ευαισθήτων επιφανειών.

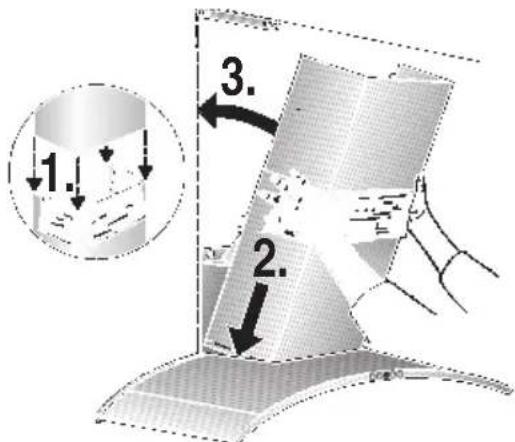

12. Ωθήστε την πάνω επένδυση της

"καµινάδας" (σχισµές προς τα κάτω)µέσα στην κάτω επένδυση της"καµινάδας", ώστε να τοποθετηθεί ηπάνω επένδυση µέσα στην κάτω. Αποφεύγετε τις αµυχές κατά την τοποθέτηση των επενδύσεων τη µίαµέσα στην άλλη, βάζοντας π.χ. τοχνάρι τοποθέτησης ως προστασίαπάνω απ την άκρη της κάτωεπένδυσης της "καµινάδας".

07. Βιδώστε την κάτω βίδα (εξαγωνική

08. Κολλήστε επάνω στο προστατευτικ

πλέγµα απ ένα προστατευτικ, λεπτπλαστικ φύλλο πάνω απ τις τρύπεςτων 2 κάτω βιδών στερέωσης.
