BEDIENUNGSANLEITUNG D86D35N0 NEFF

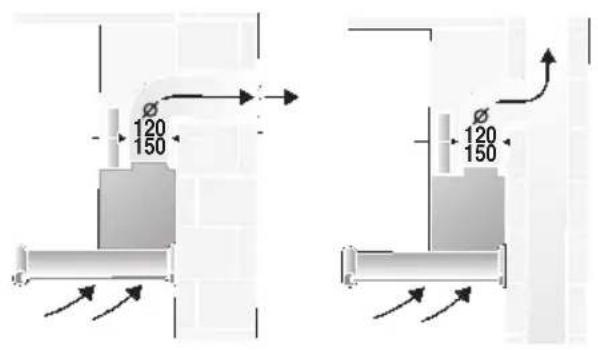

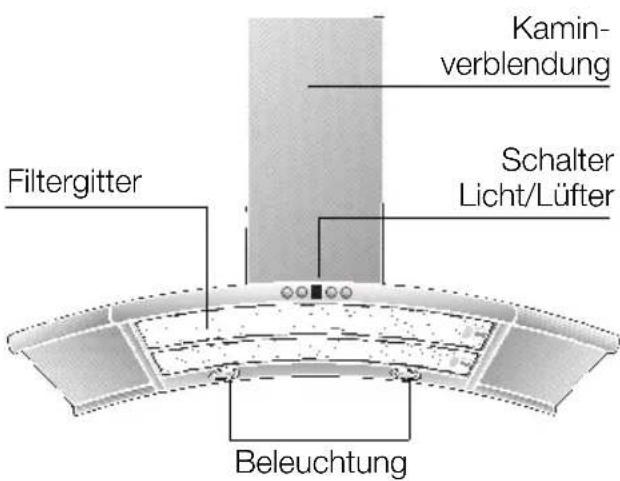

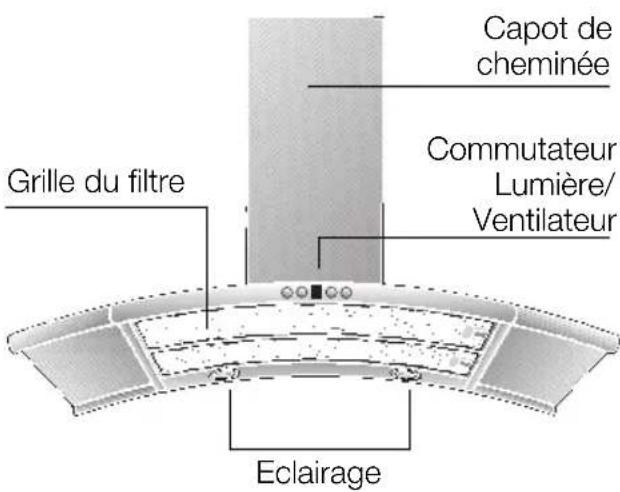

Gerätebeschreibung Betriebsarten Betriebsarten Abluftbetrieb: ❑ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fettfilter ins Freie. ❑ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf. ❑ Die Küche bleibt weitgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugs- haube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird. Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann. Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase. Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher. Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gas- herd wird diese Regel nicht angewendet. Wenn die Dunstabzugshaube im Umluftbe- trieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich. Umluftbetrieb: ❑ Hierzu muss ein Aktivkohlefilter einge- baut werden (siehe Filter und Wartung). Das komplette Montage-Set sowie die Ersatzfilter können Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchs- anleitung. ❑ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Küche zurück. ❑ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf. ❑ Der Aktivkohlefilter bindet die Geruchsstoffe. Wird kein Aktivkohlefilter eingebaut, können keine Geruchsstoffe des Küchendunstes gebunden werden. Gebrauchsanleitung: Schalter Licht/Lüfter Kamin- verblendung Beleuchtung Filtergitter4 Störungen Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis).Bei Anruf bitte angeben: E-Nr. FD Tragen Sie die Nummern in obige Felder ein.Die Nummern sind auf dem Typenschild,nach Abnahme der Fettfilter, im Innenraumder Dunstabzugshaube zu finden. Vor dem ersten Benutzen Wichtige Hinweise: ❑ Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelneAusstattungsmerkmale beschriebensind, die nicht auf Ihr Gerät zutreffen.❑ Diese Dunstabzugshaube entspricht deneinschlägigen Sicherheitsbestimmungen.Reparaturen dürfen nur von Fachkräftendurchgeführt werden.Durch unsachgemäße Reparaturen können erhebliche Gefahren für denBenutzer entstehen. Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist derBetrieb der Dunstabzugshaube nur bedingtgestattet (siehe Montageanleitsung).Gas-Kochmulden / Gas-Herde Betreiben Sie nicht alle Gas- Kochstellen gleichzeitig über längere Zeit(max. 15 Minuten) bei höchster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung derGehäuseoberflächen bzw. Gefahr derBeschädigung der Dunstabzugshaube.Beim Betrieb der Dunstabzugshaube übereinem Gas-Kochfeld muss bei gleich-zeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.❑ Bevor Sie das neue Gerät benutzen,lesen Sie bitte sorgfältig die Gebrauchsanleitung. Sie enthält wichtige Informationen für IhreSicherheit sowie zum Gebrauch und zurPflege des Gerätes.❑ Bewahren Sie die Gebrauchs- und Montageanweisung ggf. für einen Nachbesitzer gut auf. Ist das Gerät beschädigt, dürfen Sie es nicht in Betrieb nehmen. Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durchden Hersteller oder seinen Kundendienstoder eine ähnlich qualifizierte Person ersetztwerden, um Gefährdung zu vermeiden. Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanweisung). Diese Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt. Dunstabzugshaube nur mit eingesetzten Lampen betreiben. Defekte Lampen sollten sofort ersetzt werden, um Überlastung der restlichenLampen zu vermeiden. Dunstabzugshaube nie ohne Fettfilter betreiben. Überhitzte Fette oder Öle können sich leicht entzünden.Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsichtzubereiten. Unter der Dunstabzugshaube nicht flambieren.Brandgefahr am Fettfilter durch ! aufsteigende Flammen. Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.5 Bedienen der Dunstabzugshaube Fettfilter: Zur Aufnahme der fettigen Bestandteiledes Küchendunstes sind Metall-Fettfilter eingesetzt.Die Filtermatten bestehen aus unbrenn-barem Metall.Achtung:Bei zunehmender Sättigung mit fetthaltigenRückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigtwerden.Wichtig:Durch rechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt,die durch Hitzestau beim Frittieren oder Braten entstehen kann.Reinigen der Metall-Fettfilter:❑ Bei normalem Betrieb (täglich 1 bis 2Stunden) müssen die Metall-Fettfilternach 8 bis 10 Wochen gereinigt werden.❑ Das Reinigen kann in der Geschirrspül-maschine erfolgen. Dabei ist eine leichteVerfärbung möglich.❑ Der Filter muss locker in der Geschirr-spülmaschine liegen.Er darf nicht eingeklemmt sein.Wichtig:Stark gesättigte Metall-Fettfilter nichtzusammen mit Geschirr reinigen.❑ Beim Reinigen von Hand, die Fettfilter inheißer Spüllauge einweichen.Danach abbürsten, gut ausspülen undabtropfen lassen. Filter und Wartung Der Küchendunst wird am wirkungsvollsten beseitigt durch:❑ Einschalten der Dunstabzugshaubebei Kochbeginn.❑ Ausschalten der Dunstabzugshaubeerst einige Minuten nach Kochende.Einschalten des Lüfters:❑ Drücken Sie die Taste +.Einstellen der gewünschten Lüfterstufe:❑ Drücken Sie die Taste +.Der Lüfter schaltet eine Stufe höher.❑ Drücken Sie die Taste –.Der Lüfter schaltet eine Stufe zurück.Ausschalten des Lüfters:❑ Drücken Sie die Taste 0.Oder: ❑ Drücken Sie die Taste – so oft, bis der Lüfter ausschaltet.Intensivstufe:Durch die Intensivstufe wird die höchsteLeistung erreicht. Sie wird kurzzeitigbenötigt. ❑ Drücken Sie die Taste + so oft, bis die Anzeige ç leuchtet. ❑ Wird die Intensivstufe nicht von Handausgeschaltet, schaltet der Lüfter nach10 Minuten selbsttätig auf Stufe zurück.Lüfter ausLichtEin / Aus

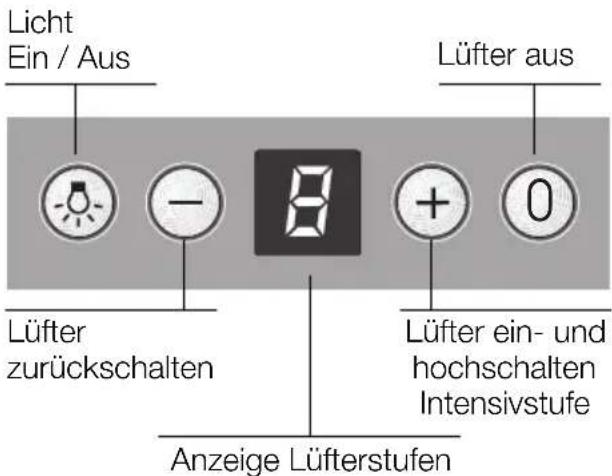

LüfterzurückschaltenLüfter ein- undhochschaltenIntensivstufeAnzeige LüfterstufenBeleuchtung:❑ Drücken Sie die Taste a zum Ein- und Ausschalten.❑ Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist.6 Aus- und Einbauen der Metall-Fettfilter: Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

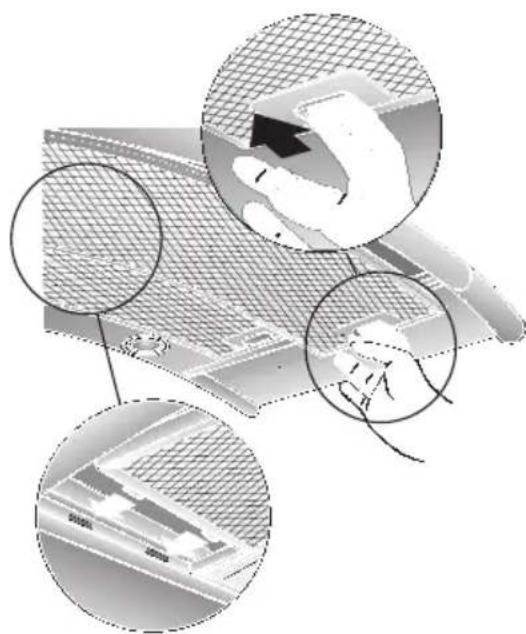

1. Drücken Sie die Raste an den Fettfiltern

in Pfeilrichtung ein und klappen Sie die Fettfilter ab. Filter und Wartung

3. Rasten Sie die Lasche vorne ein.

4. Bauen Sie die Fettfilter ein (siehe Aus-

und Einbauen der Metall-Fettfilter). Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein. Ausbauen:

1. Bauen Sie die Fettfilter aus.

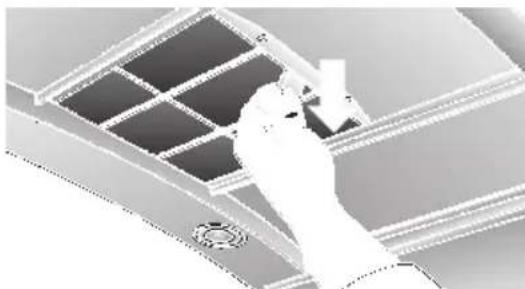

2. Drücken Sie die Lasche vorne ein und

nehmen Sie den Aktivkohlefilter nach unten ab.

2. Reinigen Sie die Fettfilter.

3. Setzen Sie die gereinigten Fettfilter

3. Bauen Sie die Fettfilter ein.

Wechsel des Aktivkohlefilters: ❑ Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Aktivkohlefilter ungefähr 1 x im Jahr ausgetauscht werden. ❑ Der Aktivkohlefilter ist im Fachhandel erhältlich (siehe Sonderzubehör). ❑ Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet. Entsorgung des alten Aktivkohlefilters: ❑ Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmüll entsorgt werden. Aktivkohlefilter: Zum Binden der Geruchsstoffe beim Umluftbetrieb. Achtung: Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden. Wichtig: Durch rechtzeitigen Wechsel des Aktivekohlefilters wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann. Einbauen: Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Bauen Sie die Fettfilter aus (siehe Aus-

und Einbauen der Metall-Fettfilter).

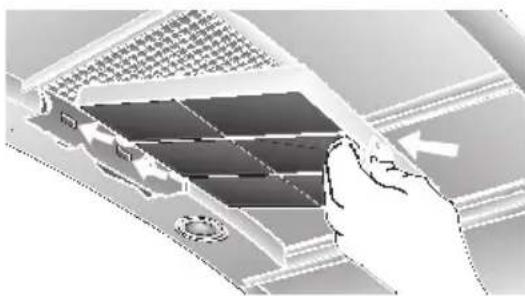

2. Setzen Sie den Aktivkohlefilter ein.7

Reinigen und Pflegen Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen. ❑ Beim Reinigen der Fettfilter die zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten. ❑ Zum Reinigen der Dunstabzugshaube heiße Spüllauge oder mildes Fenster- putzmittel verwenden. ❑ Kratzen Sie angetrocknete Ver- schmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf. ❑ Keine scheuernden Mittel oder kratzende Schwämme verwenden. ❑ Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es könnten matte Stellen entstehen. Vorsicht! Küche ausreichend belüften, keine offene Flamme. Die Bedientasten nur mit milder Spüllauge und einem weichen, feuchten Tuch reinigen. Keinen Edelstahlreiniger für die Bedientasten verwenden. Edelstahloberflächen: ❑ Verwenden Sie einen milden nicht scheuernden Edelstahlreiniger. ❑ Reinigen Sie nur in Schliffrichtung. Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen! Aluminium-, Lack- und Kunststoff- oberflächen: ❑ Verwenden Sie ein weiches, fusselfreies Fenster- oder Microfasertuch. ❑ Keine trockenen Tücher verwenden. ❑ Verwenden Sie ein mildes Fenster- reinigungsmittel. ❑ Keine aggressiven, säure- oder laugen- haltigen Reiniger verwenden. ❑ Keine Scheuermittel verwenden. Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus

und machen Sie durch Ziehen des Netz- steckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos. Die Halogenbirnen werden bei Betrieb sehr heiß. Auch einige Zeit nach dem Aus- schalten besteht noch Verbrennungs- gefahr.

2. Nehmen Sie den Lampenring mit einem

Schraubenzieher oder ähnlichem ab.

3. Tauschen Sie die Halogenbirne aus

(handelsübliche Halogenbirne, 12 Volt, max. 20 Watt, Sockel G4). Achtung: Steckfassung. Zum Anfassen der Birne ein sauberes Tuch verwenden.

4. Rasten Sie den Lampenring wieder ein.

5. Stellen Sie durch Einstecken des

Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her. Hinweis: Sollte die Beleuchtung nicht funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.8 Montageanleitung: Wichtige Hinweise Zusätzliche Hinweise bei Gas-Koch- geräten: Bei der Montage von Gaskochstellen sind die national einschlägigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten. Es müssen die jeweils gültigen Einbau- vorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden. Die Dunstabzugshaube darf nur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50 mm. Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topfträger und Unterkante der Dunstabzugs- haube: 650 mm, Abb. 1. Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar. Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltver- träglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung. Die Dunstabzugshaube ist für Abluft- und Umluftbetrieb verwendbar. Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen. Mindestabstand zwischen Elektro- kochstellen und Unterkante der Dunstab- zugshaube: 550 mm, Abb. 1. Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgefahr (z. B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas- Herde und Gas-Mulden. Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen desto größer ist die Möglichkeit, dass sich durch aufsteigenden Wasserdampf unten an der Dunstabzugshaube Tropfen bilden können.9 Vor der Montage Abluftbetrieb Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außen- wand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Ent- lüftung von Aufstellungsräumen von Feuer- stätten dient, abgegeben werden. Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vor- schriften (z. B. Landesbauordnungen) zu beachten. Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schorn- steinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugs- haube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Ver- brennung benötigt wird. Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann. Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase. Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher. Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet. Wenn die Dunstabzugshaube im Umluftbe- trieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich. Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

Optimale Leistung der Dunstabzugs- haube: ❑ Kurzes, glattes Abluftrohr. ❑ Möglichst wenig Rohrbögen. ❑ Möglichst große Rohrdurchmesser und große Rohrbögen. Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Geräuscherhöhung. ❑ Rundrohre: Wir empfehlen Innendurchmesser 150 mm, jedoch mind. 120 mm. ❑ Flachkanäle müssen einen gleichwer- tigen Innenquerschnitt wie Rundrohre haben. Sie sollten keine scharfen Umlenkun- gen haben. l 120 mm ca. 113 cm

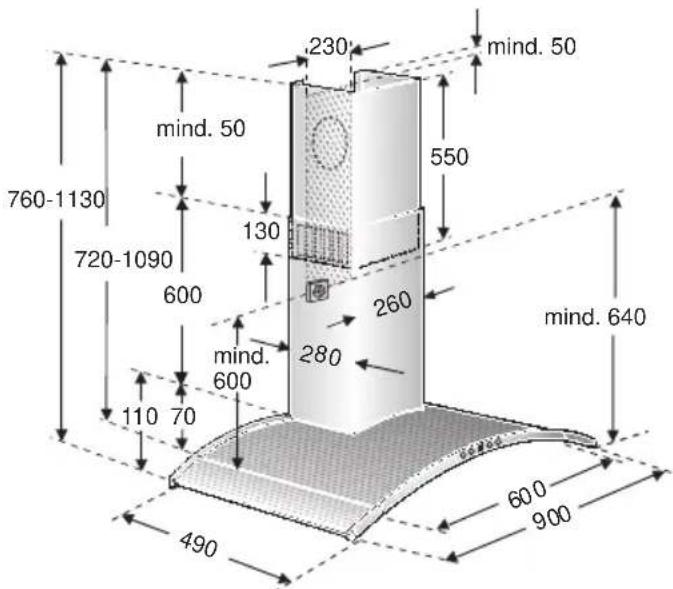

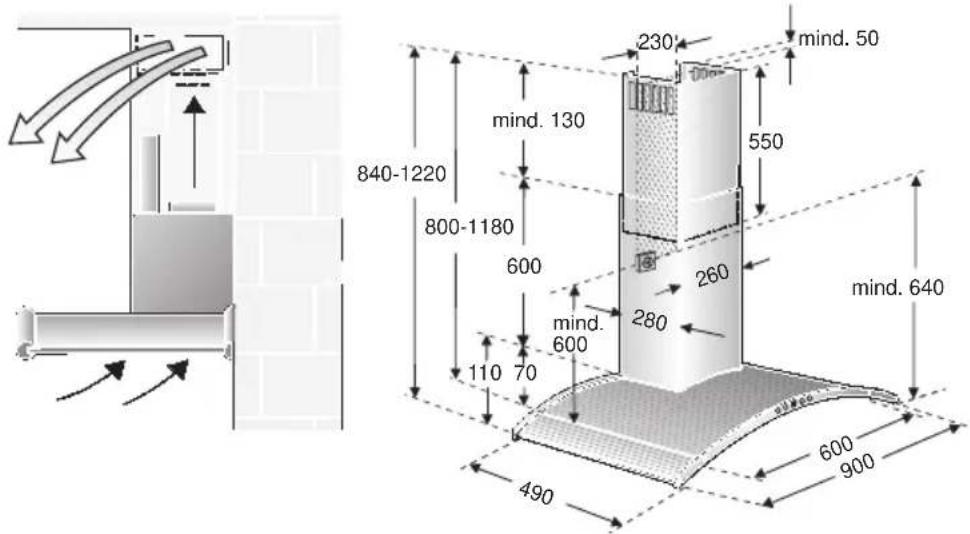

❑ Bei abweichenden Rohrdurch- messern: Dichtstreifen einsetzen. ❑ Bei Abluftbetrieb für ausreichend Zuluft sorgen. Umluftbetrieb ❑ Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist. Vor der Montage 840-1220 mind. 130 800-1180

Anschluss Abluftrohr l 150 mm: ❑ Abluftrohr direkt am Luftstutzen befestigen. Anschluss Abluftrohr l 120 mm: ❑ Reduzierstutzen direkt am Luftstutzen befestigen. Das komplette Montage-Set können Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchs- anweisung. ❑ Abluftrohr am Reduzierstutzen befestigen.11 Vor der Montage Vorbereiten der Wand ❑ Die Wand muss eben und senkrecht sein. ❑ Für festen Halt der Dübel ist zu sorgen. Gewicht in kg: Abluft Umluft 19,218,760 cm 20,920,490 cm Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorenthalten. Elektrischer Anschluss Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontakt- steckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung anbringen. Elektrische Daten: Sie sind auf dem Typenschild nach Abnahme der Filterrahmen – im Innenraum des Gerätes – zu finden. Bei Reparaturen die Dunstabzugs- haube generell stromlos machen. Länge der Anschlussleitung: 1,30 m. Bei erforderlichem Festanschluss: Die Dunstabzugshaube darf in jedem Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden. Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehören LS-Schalter und Schütze. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden. Diese Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.12 Einbauen Die Dunstabzugshaube ist für die Montage an die Küchenwand vorgesehen.

1. Fettfilter abnehmen

(siehe Gebrauchsanleitung).

2. Von der Decke bis zur Unterkante der

Dunstabzugshaube eine Mittellinie an die Wand anzeichnen.

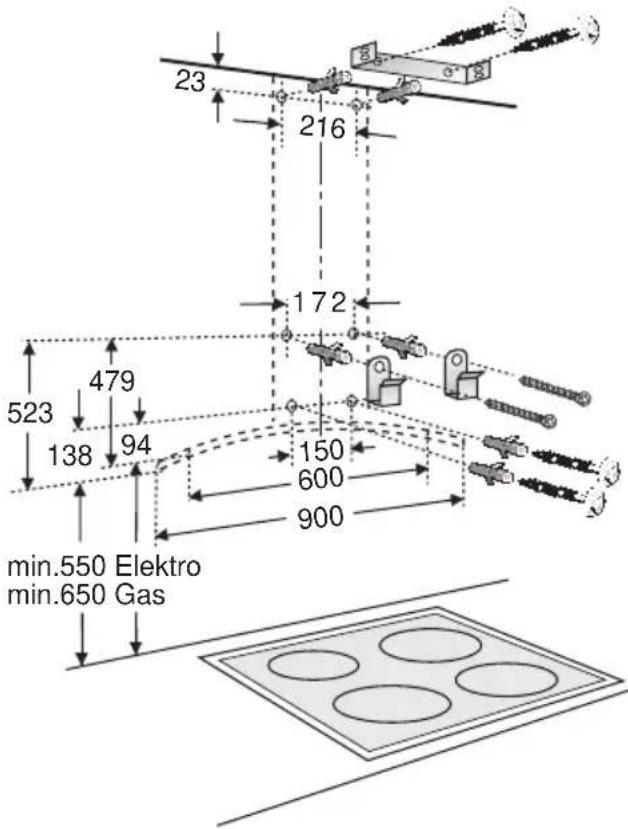

3. Mit Hilfe der Schablone Positionen für

die Schrauben an der Wand anreißen und zum leichteren Einhängen die Kontur des Einhängebereiches anzeichnen. Auf Mindestabstand Kochstelle – Dunstabzugshaube von 550 mm bei Elektro-Kochstellen bzw. 650 mm bei Gas- Kochstellen achten. Der untere Rand der Schablone entspricht dem unteren Rand der Dunstabzugshaube.

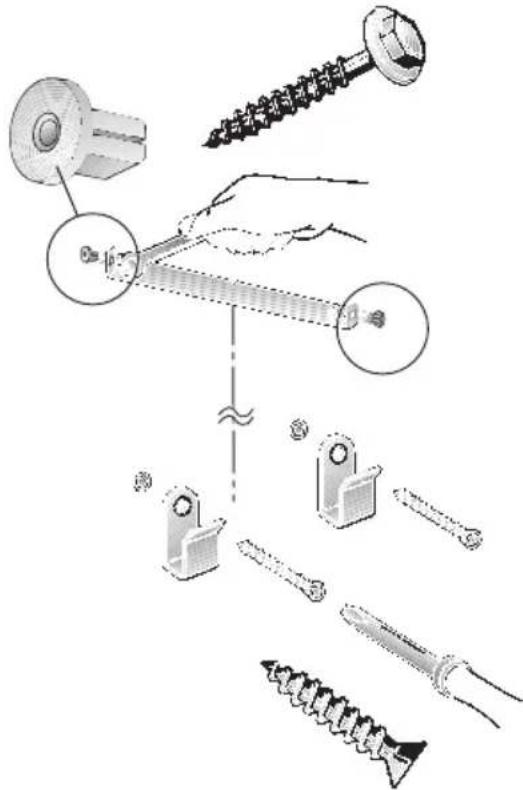

4. 4 Löcher für die Dunstabzugshaube und

2 Löcher für die Kaminverblendung l 8 mm bohren und Dübel wandbündig eindrücken.

6. Dunstabzugshaube einhängen.

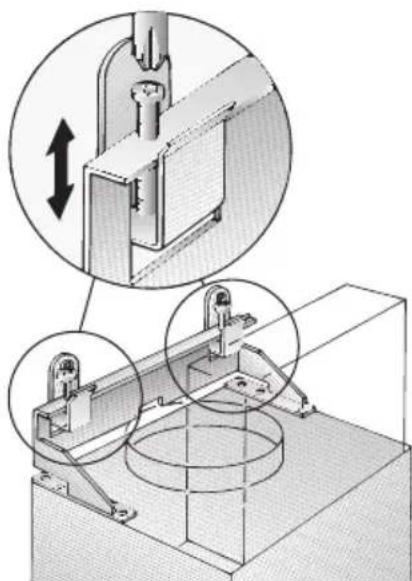

Höhe und waagerechte Lage mit den Verstellschrauben ausrichten. Hinweis: Achten Sie auf eventuell zu montierende Sonderzubehörteile.

5. Die 2 beiliegenden Abstandshalter in

den Haltewinkel für Kaminverblendung einrasten. Haltewinkel für Kaminverblendung mit 2 Sechskantschrauben anschrauben.Einbauen

11. Schutzfolie an den beiden

Kaminverblendungen abziehen. Vermeiden Sie Beschädigungen der empfindlichen Oberflächen.

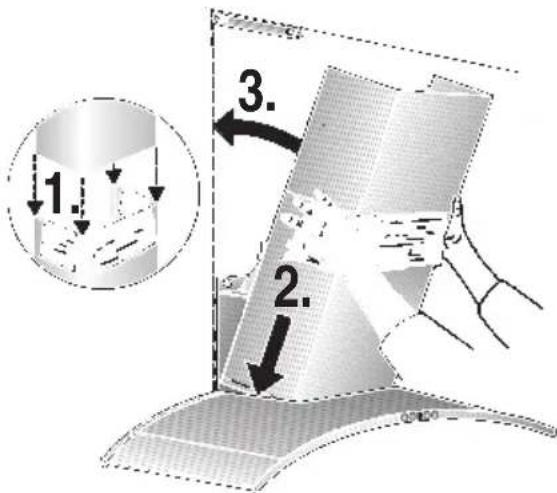

12. Die obere Kaminverblendung

(Schlitze nach unten) in die untere Kaminverblendung einschieben. Vermeiden Sie Kratzer beim Ineinanderschieben, in dem Sie z. B. die Montageschablone als Schutz über die Kante der unteren Kaminverblen- dung legen.

13. Die komplette Kaminverblendung

schräg einsetzen und nach hinten schwenken.

09. Rohrverbindung herstellen.

10. Elektrische Verbindung herstellen.

15. Fettfilter wieder einsetzen (siehe

Gebrauchsanleitung).

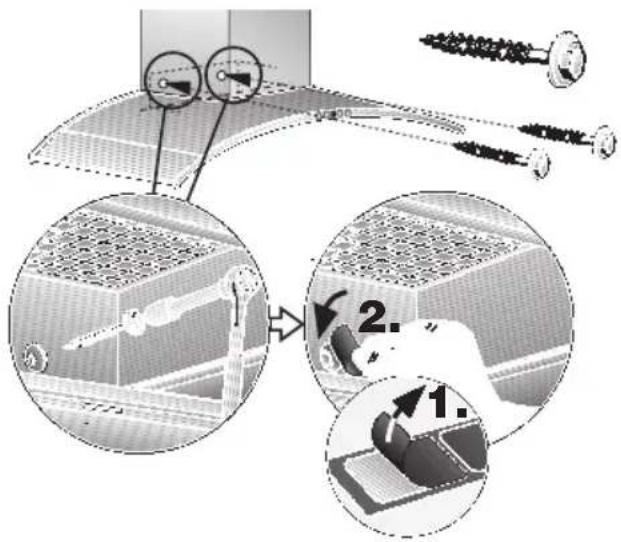

07. Untere Schrauben (Sechskant-

schrauben) eindrehen.

08. Je eine Abdeckfolie über die Löcher der

2 unteren Befestigungsschrauben auf das Schutzgitter kleben.

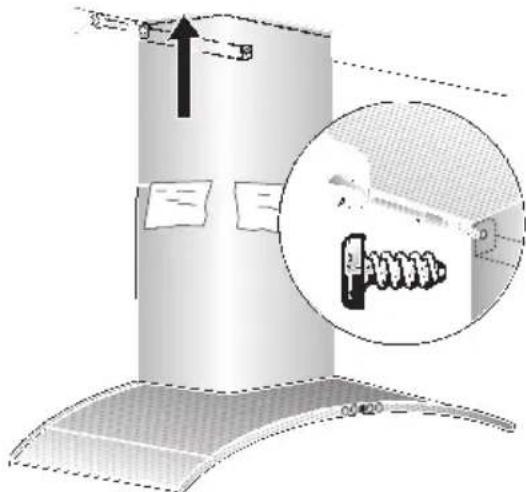

14. Die obere Kaminverblendung vorsichtig
