D86D35N0 - Hotte aspirante NEFF - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	Neff
Modèle	D86D35N0
Catégorie	Hotte
Modes de fonctionnement	Air évacué à l'extérieur ou air recyclé (avec filtre à charbon actif)
Diamètre conduit d'évacuation	150 mm (adaptable en 120 mm avec réducteur)
Tension d'alimentation	230-240 V ~ 50 Hz (voir plaque signalétique)
Puissance d'éclairage	2 ampoules halogènes 12 V, 20 W max
Type d'ampoules	Halogène, douille G4
Nombre d'ampoules	2
Vitesses ventilateur	3 vitesses + mode intensif (retour automatique après 10 min)
Filtres à graisse	Métalliques (incombustibles), lavables au lave-vaisselle
Filtre à charbon actif	En option pour air recyclé, remplacement annuel
Nettoyage filtres à graisse	Toutes les 8 à 10 semaines (utilisation normale 1-2 h/jour)
Nettoyage surfaces	Acier inox : produit spécifique ; aluminium/plastique : chiffon doux ; touches : eau savonneuse
Distance minimale foyers électriques	550 mm
Distance minimale foyers au gaz	650 mm
Longueur cordon d'alimentation	1,30 m
Poids	Non spécifié

FOIRE AUX QUESTIONS - D86D35N0 NEFF

Comment nettoyer les filtres à graisse métalliques ?

Les filtres à graisse en métal se nettoient au lave-vaisselle ou à la main. Pour un lavage à la main, faites-les tremper plusieurs heures dans de l'eau très chaude additionnée de produit vaisselle, brossez, rincez et laissez égoutter. En fonctionnement normal (1 à 2 heures par jour), nettoyez-les toutes les 8 à 10 semaines.

Comment changer le filtre à charbon actif ?

Retirez d'abord les filtres à graisse. Enforcez la patte avant du filtre à charbon actif et retirez-le par le bas. Remontez les filtres à graisse. Remplacez le filtre à charbon actif environ une fois par an. Utilisez uniquement un filtre d'origine Neff.

Comment remplacer une ampoule halogène ?

Coupez l'alimentation de la hotte. Retirez l'anneau de l'ampoule avec un tournevis. Remplacez par une ampoule halogène de 12 volts, 20 watts max, douille G4. Utilisez un chiffon propre pour manipuler l'ampoule. Réencrantez l'anneau et remettez la hotte sous tension.

Quelle est la distance minimale entre la hotte et les foyers ?

Pour les foyers électriques, la distance minimale est de 550 mm. Pour les foyers au gaz, elle est de 650 mm. Ces distances sont mesurées entre le bord inférieur de la hotte et le plan de cuisson.

Peut-on utiliser la hotte en mode air recyclé ?

Oui, si l'évacuation extérieure n'est pas possible. Il faut installer un filtre à charbon actif (vendu séparément). La hotte recycle alors l'air en retenant les odeurs. Les filtres à charbon doivent être changés environ une fois par an.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique (prise, fusible). Contrôlez que les ampoules sont bien enfoncées. Si le problème persiste, contactez le service après-vente Neff en indiquant les numéros NoE et FD de la plaque signalétique (située à l'intérieur après retrait de la grille des filtres).

Comment régler la vitesse du ventilateur ?

Utilisez les touches + et -. Appuyez sur + pour augmenter la vitesse et sur - pour la diminuer. Pour éteindre, appuyez sur 0 ou répétez - jusqu'à l'arrêt. Le mode intensif (puissance maximale) s'active en appuyant sur + jusqu'à l'affichage de la lettre 'I' ; il revient automatiquement à la vitesse précédente après 10 minutes.

Qu'est-ce que le mode intensif ?

Le mode intensif est la puissance d'aspiration maximale, utile pour éliminer rapidement de fortes buées ou odeurs. Il s'active en appuyant sur la touche + jusqu'à l'affichage de 'I'. Après 10 minutes, le ventilateur revient automatiquement à la vitesse précédente pour économiser l'énergie.

Comment entretenir l'acier inox de la hotte ?

Utilisez un produit d'entretien spécifique pour acier inox, en frottant toujours dans le sens du polissage. N'utilisez jamais d'éponges abrasives, de détergents à base de sable, soude caustique, acide ou chlore. Pour les surfaces en aluminium ou plastique, utilisez un chiffon doux et un nettoyant pour vitres non agressif.

Où trouver les numéros de service après-vente ?

Les numéros NoE et FD de votre hotte se trouvent sur la plaque signalétique à l'intérieur de l'appareil, après avoir retiré la grille des filtres. Notez ces numéros avant d'appeler le service après-vente Neff. La liste des agences se trouve dans la notice ou sur le site internet.

MODE D'EMPLOI D86D35N0 NEFF

Notice de montage et d'utilisation

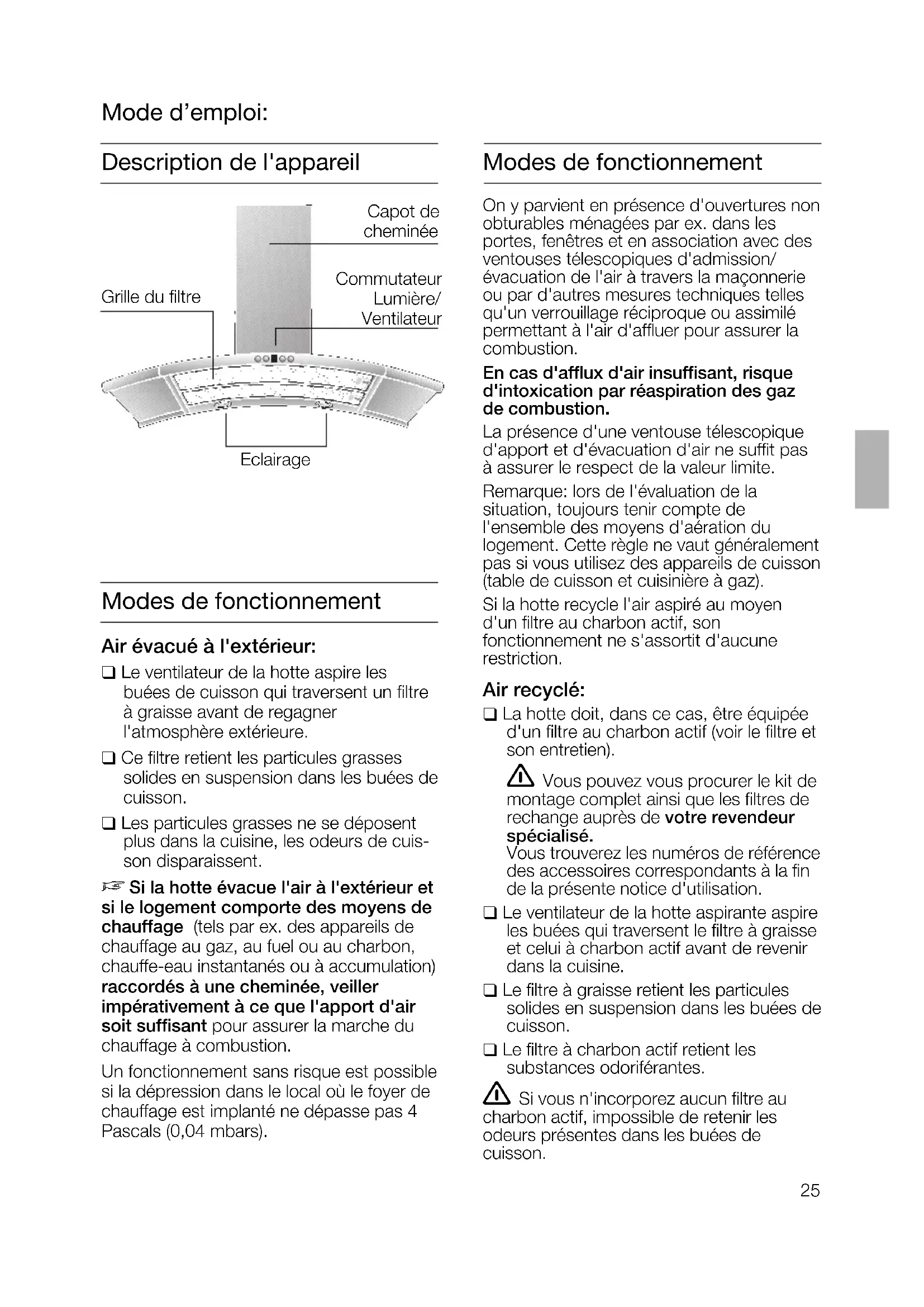

Modes de fonctionnement

Air évacué à l'extérieur :

Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre à graisse avant de regagner l'atmosphère extérieure.

Ce cadre retient les particules grasses solides en suspension dans les buées de cuisson.

Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuisson disparaissent.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

Modes de fonctionnement

On y parvient en présence d'ouvertures non obturables ménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque : lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).

Si la hotte recycle l'air aspiré au moyen d'un filtre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Air recyclé :

La hotte doit, dans ce cas, être équipée d'un filtre au charbon actif (voir le filtre et son entretien). Vous pouvez vous procurer le kit de montage complet ainsi que les filtres de rechange auprès de votre revendeur spécialisé. Vous trouverez les numéros de référence des accessoires correspondants à la fin de la présente notice d'utilisation. Le ventilateur de la hotte aspirante aspire les buées qui traversent le filtre à graisses et celui à charbon actif avant de revenir dans la cuisine. Le filtre à graisses retient les particules solides en suspension dans les buées de cuisson. Le filtre à charbon actif retient les substances odoriférantes. Si vous n'incorporez aucun filtre au charbon actif, impossible de retenir les odeurs générées dans les buées de cuisson.

Remarques importantes :

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil. - Cette hotte aspirante est conforme aux dispositions de sécurité applicables.

Les réparations ne doivent être effectuées que par un spécialiste.

Des réparations inexpertes s'assortissent de risques considérables pour l'utilisateur.

Le branchement et la mise en service ne doivent être effectués que par un spécialiste. Si le cordon d'alimentation de cet appareil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créer des risques. Éliminez les matériaux d'emballage conformément à la réglementation (voir la notice de montage). Cette hotte aspirante n'est destinée à servir que pour couvrir les besoins d'un ménage. Ne faites marcher la hotte aspirante qu'avec des ampoules montées sur leur douille. Remplacez immédiatement les ampoules défectueuses pour empêcher une surcharge des ampoules restantes. N'utilisez jamais la hotte aspirante sans filtre à graisses. Les graisses ou huiles surchauffées peuvent s'enflammer facilement.

Par conséquent, surveillez toujours les plats (frites par ex.) qui se préparent à l'aide de matières grasses ou d'huiles.

Ne flambez jamais sous la hotte. Les flammes risqueraient d'atteindre le filtre à graisses et d'y mettre le feu. Lorsque les foyers sont allumés, des ustensiles de cuisson doivent toujours se trouver dessus.

Lisez attentivement la présente notice d'emploi avant d'utiliser votre appareil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l'appareil. - Rangez la présente notice de montage et d'emploi soigneusement pour pouvoir la remettre à un futur propriétaire de l'appareil.

Si l'appareil est endommagé, sa mise en service est proscrite. L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage).

Tables de cuisson au gaz / Cuisinières à gaz

Ne faites jamais fonctionner tous les foyers au gaz en même temps et à pleine puissance pendant une durée prolongée (15 minutes maximum), sinon vous risquez de vous brûler en touchant la surface du corps de la hotte, ou d'endommager sérieusement cette dernière. Si la hotte doit fonctionner au-dessus d'une table de cuisson au gaz, faites fonctionner simultanément la hotte à la puissance d'aspiration maximale si vous avez allumé trois foyers ou plus.

Dérangements

Si vous avez des questions à poser ou en cas de dérangement, veuillez appeler le service après-vente.

(Voir la liste des agences du service après-vente).

Lors de votre appel, veuillez mentionner les numéros suivants :

NoE

FD

Inscrivez les numéros correspondants de votre hotte dans le cadre ci-dessus. Ces numéros se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois la grille de filtre retirée.

Utilisation de la hotte aspirante

La méthode la plus efficace pour supprimer les buées de cuisson consiste à : enclencher la hotte aspirante en début de cuisson, puis l'éteindre quelques minutes seulement après la fin de la cuisson.

Affichage du gradin de vitesse du ventilateur

Enclenchement du ventilateur :

Appuyez sur la touche +.

Réglage du ventilateur sur la vitesse désirée :

Appuyez sur la touche +. Le ventilateur passe au gradin de vitesse immédiatement supérieur. Appuyez sur la touche -. Le ventilateur passe au gradin de vitesse immédiatement inférieur.

Coupure du ventilateur :

Appuyez sur la touche 0. Ou : appuyez sur la touche - autant de fois que nécessaire jusqu'à ce que le ventilateur s'éteigne.

Au niveau intensif, le ventilateur développe sa plus grande puissance. Vous n'en aurez besoin que brièvement. Appuyez sur la touche + autant de fois que nécessaire jusqu'à ce que la vitesse s'affiche. Si vous n'éteignez pas manuellement la ventilation intensive, le ventilateur revient automatiquement à la vitesse normale au bout de 10 minutes.

Éclairage :

Appuyez sur la touche pour allumer et éteindre l'éclairage. Vous pouvez utiliser l'éclairage à tout moment, même quand le ventilateur est éteint.

Filtre et entretien

Filtres à graisse :

Vous pouvez utiliser divers filtres pour retenir les particules grasses en suspension dans les buées de cuisson.

Ces nattes filtrantes sont en métal incombustible.

Attention :

Plus elles se saturent en particules grasses, plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gêner le bon fonctionnement de la hotte.

Important :

Prévenez tout risque d'incendie en nettoyant à temps les filtres à graisse en métal. Ce risque est dû à l'accumulation de chaleur pendant la friture ou le rôtissage.

Nettoyage des filtres à graisse en métal :

En fonctionnement normal (1 à 2 heures par jour), le filtre doit être nettoyé au bout de 8 à 10 semaines. - Ces filtres sont nettoyables au lave-vaisselle. Ils peuvent changer légèrement de couleur au lavage. Le cadre doit reposer non serré dans le lave-vaisselle. Il ne doit pas être coincé.

Important :

Ne lavez pas en même temps la vaisselle et les filtres métalliques fortement saturés en matière grasse. Si vous les nettoyez à la main, mettez les filtres à tremper pendant plusieurs heures dans de l'eau très chaude additionnée de produit vaisselle. Ensuite, brossez les filtres, rincez-les bien puis laissez-les égoutter.

Retrait et mise en place des filtres à graisse en métal :

Attention : les ampoules halogènes doivent s'être éteintes et avoir refroidi.

1. Poussez dans le sens de la flèche le cran situé contre chaque filtre à graisse puis abaissez les filtres.

1. Nettoyez les filtres à graisse.
2. Une fois nettoyés, remettez les filtres à graisse en place.

Filtre à charbon actif :

Ce filtre sert à retenir les substances odoriférantes lorsque la hotte recycle l'air.

Attention :

Plus ils se saturent en particules grasses et plus ils risquent de s'enflammer.

D'autre part, leur saturation risque de nuire au bon fonctionnement de la hotte.

Important :

Un changement à temps des filtres à charbon actif prévient le risque d'incendie.

Ce risque est dû à l'accumulation de chaleur qui se produit pendant une friture ou la cuisson d'un rôti.

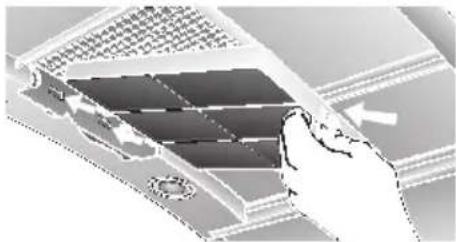

Mise en place du filtre :

Attention : les ampoules halogènes doivent s'être éteintes et avoir refroidi.

1. Retirez d'abord les filtres à graisse (voir la section intitulée "Retrait et mise en place des filtres à graisse en métal").
2. Mettez en place le filtre à charbon actif.

1. Faites encranter la patte avant.
2. Remontez les filtres à graisse en métal (voir la section intitulée "Retrait et mise en place des filtres à graisse en métal").

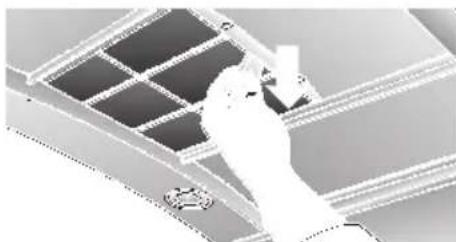

Retrait du filtre :

Attention : les ampoules halogènes doivent s'être éteintes et avoir refroidi.

1. Retirez les filtres à graisse en métal.
2. Enforcez la patte avant puis retirez le filtre à charbon actif par le bas.

1. Remontez les filtres à graisse.

Changement du filtre à charbon actif :

Hotte fonctionnant normalement (1 à 2 heures par jour), il faudra changer les filtres à charbon actif environ 1 fois par an. Vous pouvez vous procurer un filtre à charbon actif de rechange dans le commerce spécialisé. Voir la section sur les accessoires spéciaux. N'utilisez qu'un filtre d'origine. Vous garantissez ainsi un fonctionnement optimal de la hotte.

Mise au rebut du filtre à charbon actif usagé :

Les filtres à charbon actif ne contiennent aucune substance nocive. Vous pouvez les mettre à la poubelle des déchets résiduels.

Nettoyage et entretien

Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible.

Lors du nettoyage des filtres à graisse, nettoyez la graisse qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez un fonctionnement optimal de la hotte. Pour la nettoyer, utilisez de l'eau chaude additionnée de produit à vaisselle ou un liquide non agressif pour laver les fenêtres. Ne tentez pas de gratter les salissures. Ramollissez-les avec un essuie-tout humide. N'utilisez pas de produits récurants ni d'éponges à dos abrasif. Remarque : ne nettoyez pas les surfaces en plastique avec de l'alcool (à brûler) car des taches mates pourraient apparaître.

Prudence : ventilez suffisamment la cuisine, n'utilisez jamais de flamme nue.

Ne nettoyez les touches de commande qu'avec de l'eau additionnée d'un peu de produit à vaisselle. Utilisez un chiffon doux et humide.

N'utilisez jamais de détergent pour acier pour nettoyer les touches de commande.

Surfaces en acier inox :

Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer. Frottez toujours l'acier inox dans le sens de son polissage.

Ne nettoyez jamais les surfaces en acier inox avec des éponges à dos récurant, et pas non plus avec des détergents à base de sable, soude caustique, acide ou chlore.

Surfaces en aluminium et en plastique :

Utilisez un chiffon doux, ne peluchant pas, du genre employé pour nettoyer les vitres, ou un chiffon à microfibres. N'utilisez pas de chiffons secs. Utilisez un produit pour vitres mais non agressif. N'utilisez pas de détergents agressifs, contenant un acide ou une base. N'utilisez pas de produits récurants.

Changer les ampoules halogènes

1. Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible. Les ampoules halogènes allumées deviennent très chaudes. Le risque de vous brûler demeure, même un moment après les avoir éteintes.
2. Retirez l'anneau de l'ampoule avec un tournevis ou assimilé.

1. Changez l'ampoule halogène (ampoule halogène en vente habituelle dans le commerce, 12 volts, 20 watts maxi., douille G4). Attention : douille à encoche. Pour saisir l'ampoule halogène, servez-vous d'un chiffon propre.

1. Réencrantez l'anneau de l'ampoule.
2. Pour remettre la hotte sous tension, rebranchez la fiche mâle dans la prise de courant ou remontez le fusible/réarmez le disjoncteur.

Remarque : si l'éclairage ne fonctionne pas, contrôlez si les ampoules sont correctement enfoncées.

Remarques importantes

Les anciens appareils ne sont pas des déchets sans valeur. Leur élimination respectueuse de l'environnement permet de récupérer de précieuses matières premières. Avant de vous débarrasser de l'appareil, rendez-le inutilisable. Pour vous parvenir en parfait état, votre nouvel appareil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage en respectant l'environnement. Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles. Cette hotte peut évacuer l'air à l'extérieur ou le recycler. Fixez toujours la hotte bien centrée au-dessus des foyers de la table de cuisson. L'écart minimum entre les foyers électriques et le bord inférieur de la hotte doit être de 550 mm, voir fig. 1. Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovible et si le montage ne contrevient pas à la réglementation nationale. Cette restriction ne vaut pas pour les cuisinières à gaz et les foyers à gaz. Plus l'écart est faible entre la hotte aspirante et les foyers, plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.

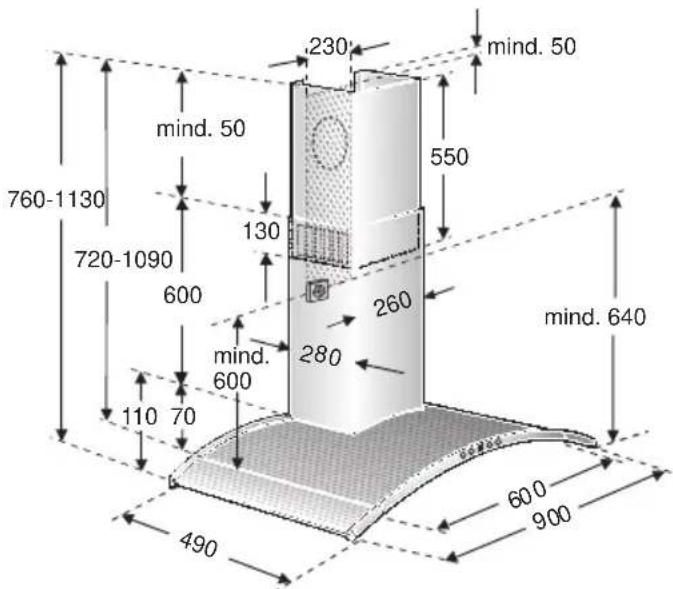

Remarques supplémentaires concernant les cuisinières à gaz :

Lors du montage de foyers à gaz, veuillez respecter les dispositions légales en vigueur dans votre pays (en Allemagne par ex. : les règles techniques TRGI régissant l'installation du gaz). Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils à gaz. La hotte aspirante ne pourra côtoyer que sur un côté un meuble haut ou une paroi haute. Écart minimum : 50 mm. Écart minimum, en présence de foyers à gaz, entre le bord supérieur de la grille support et le bord inférieur de la hotte : 650 mm, fig. 1.

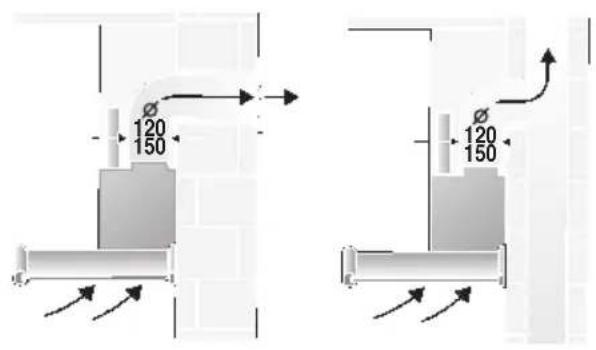

Évacuation de l'air à l'extérieur

L'air vicié est évacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.

L'air vicié ne doit jamais être évacué vers une cheminée en service, rejoignant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux.

Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au bâtiment).

Si l'air vicié doit être évacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuillez respecter la réglementation locale et nationale applicable.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels que des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

On y parvient en présence d'ouvertures non obturables ménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque : lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).

Si la hotte recycle l'air aspiré au moyen d'un filtre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Si l'air vicié traverse le mur extérieur, utilisez une ventouse télescopique.

Pour que la hotte aspirante ait le meilleur rendement, veillez à ce que :

Le conduit d'évacuation soit court et lisse. Il ait le moins possible de coudes. Il ait le plus fort diamètre et que les coudes soient les plus arrondis possibles.

L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le débit d'air en dessous du débit optimal, tout en accroissant le bruit d'aspiration.

Conduits de section ronde :

Nous recommandons des conduits au diamètre intérieur de 150 mm mais de 120 mm minimum.

• Les conduits plats doivent avoir une section intérieure équivalente au diamètre intérieur des conduits ronds. Les conduits ne doivent comporter aucun coude prononcé.

120 mm φ = 113 cm de section

150 mm φ = 177 cm de section.

Si les conduits ont des diamètres différents : utilisez du ruban adhésif pour étancher. Si la hotte évacue l'air à l'extérieur, veillez à ce que l'apport d'air soit suffisant.

Branchement du conduit d'évacuation Ø 150 mm :

Fixez le conduit d'évacuation directement sur l'orifice.

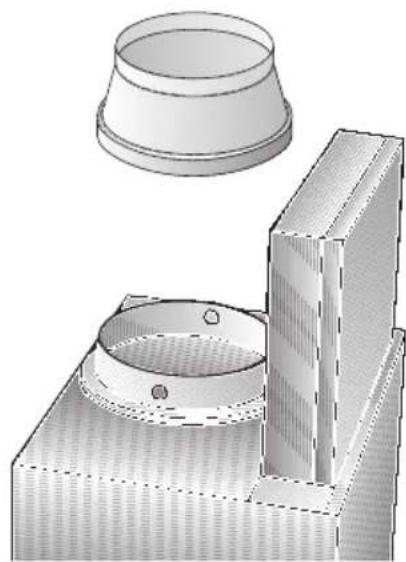

Branchement du conduit d'évacuation Ø 120 mm :

Fixez le manchon réducteur directement sur l'orifice du manchon à air.

Fixez le tuyau d'air vicié contre le manchon réducteur.

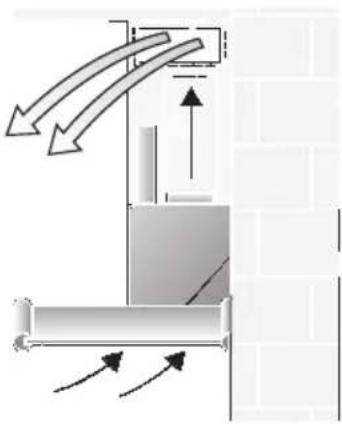

Mode Air recyclé

Avec filtre à charbon actif, lorsqu'il n'est pas possible d'évacuer l'air aspiré par la hotte.

Vous pouvez vous procurer le kit de montage complet auprès de votre revendeur spécialisé.

Vous trouverez les numéros de référence des accessoires correspondants à la fin de la présente notice d'utilisation.

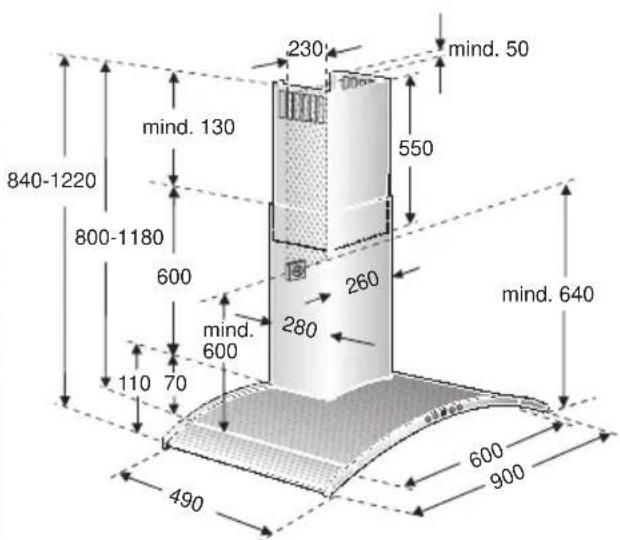

Avant le montage

Préparation du mur

Le mur doit être bien plat et vertical. Utilisez des chevilles pour assurer une retenue ferme.

Poids en kg :

	Air évacue Air recyclé

Sous réserve de modifications constructives dans l'intérêt du progrès technique.

Branchement électrique

La fiche mâle de la hotte aspirante ne pourra être branchée que dans une prise secteur à contacts de terre réglementairement posée. Installer cette prise autant que possible directement derrière le capotage de la hotte.

Caractéristiques électriques :

Vous les trouverez après avoir retiré le cadre pour filtrer, sur la plaque signalétique, à l'intérieur de l'appareil.

Toujours mettre l'appareil hors tension avant d'effectuer des réparations.

Longueur du cordon de branchement : 1,30 m.

Si le cordon doit être raccordé définitivement au secteur :

Dans ce cas, le branchement de la hotte ne pourra être effectué que par un électricien-installateur agréé auprès de la compagnie locale/nationale distributrice d'électricité.

Prévoir un dispositif de coupure côté secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.

Si le cordon d'alimentation de cet appareil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créer des risques.

Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des appareils électriques.

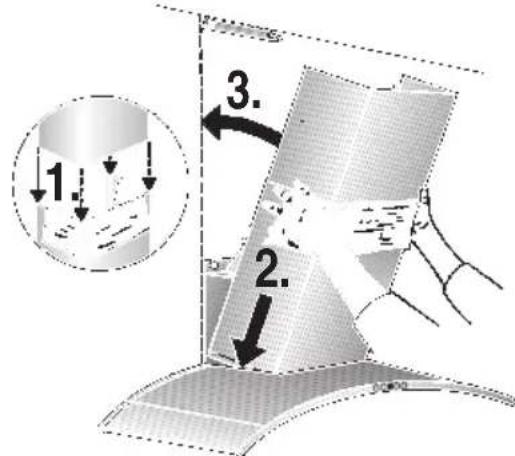

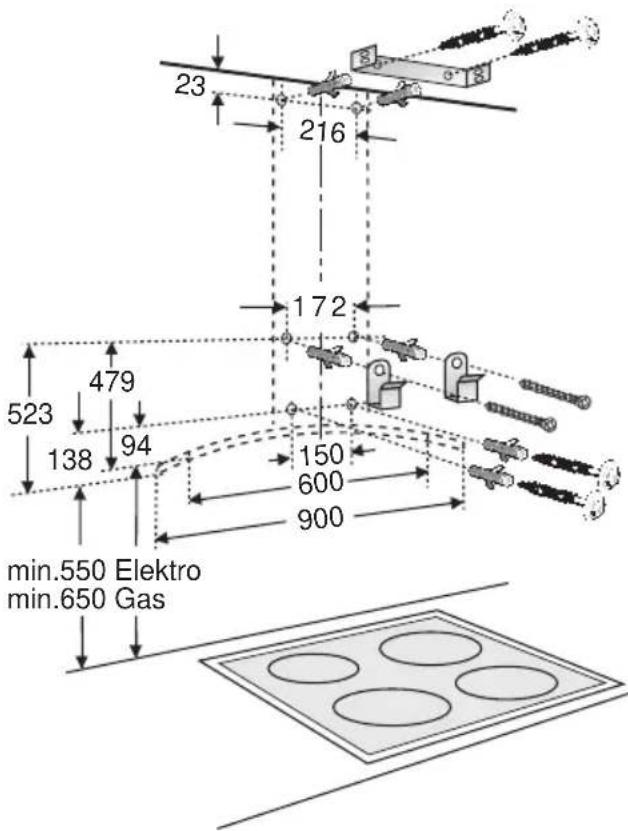

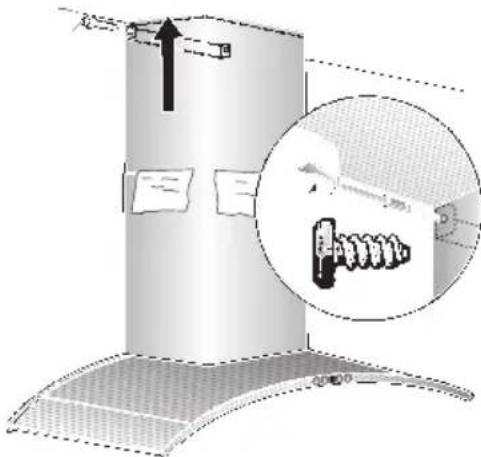

Encastrement

Cette hotte aspirante est prévue pour le montage contre le mur de la cuisine.

1. Retirer le filtre à graisse (voir la notice d'utilisation).
2. Sur le mur, tracez une ligne médiane allant du plafond jusqu'au bord inférieur de la hotte aspirante.
3. À l'aide du gabarit, marquez sur le mur les emplacements des vis ainsi que, pour faciliter l'opération, les contours de la zone dans laquelle il faudra accrocher la hotte. Respecter l'écart minimum entre les foyers et la hotte aspirante : 550 mm pour les foyers électriques et 650 mm pour les foyers au gaz. Le bord inférieur du gabarit représente le bord inférieur de la hotte aspirante.
4. Percez 4 trous pour la hotte aspirante et 2 trous pour le capotage-cheminée. Ces trous doivent faire 8 mm de diamètre. Enfoncez les chevilles jusqu'à ras du mur.

Remarque : rappelez-vous que vous aurez peut-être des accessoires spéciaux à monter.

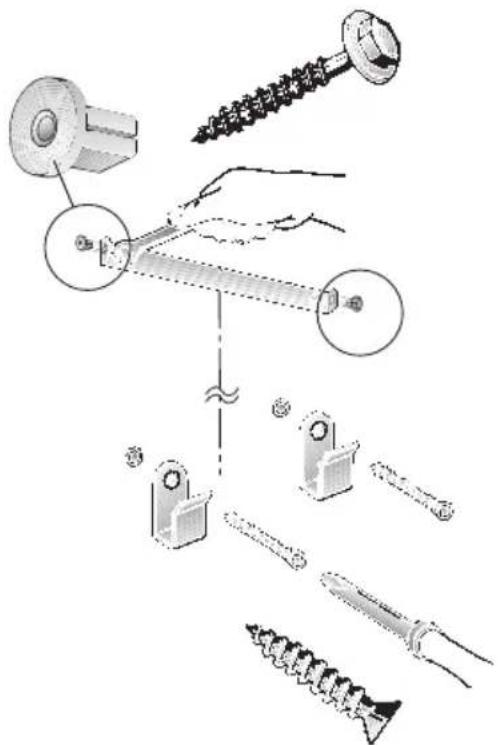

1. Faites écarter les 2 écarteurs ci-joints dans la cornière retenant le capotage de cheminée. Au moyen de 2 vis hexagonales, vissez les cornières servant à retenir le capotage de cheminée.

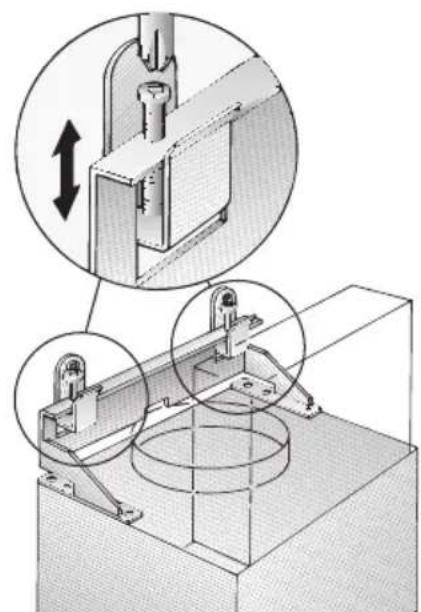

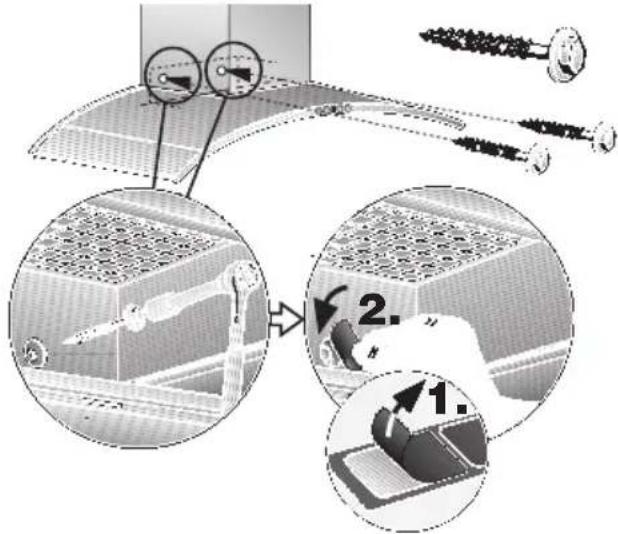

1. Accrochez la hotte. À l'aide des vis de réglage, ajustez sa hauteur et sa verticalité.

Encastrement

1. Vissez les vis inférieures (boulons hexagonaux).
2. Collez une par une les pellicules plastique de protection sur les trous des 2 vis de fixation inférieures situés sur la grille protectrice.

1. Raccordez la hotte aux tuyaux.
2. Effectuez le branchement électrique de la hotte.
3. Retirez la pellicule de plastique protégeant les deux capots en inox.

Évitez d'endommager les surfaces lisses en acier inox.

1. Insérer l'un dans l'autre les deux éléments du capotage-cheminée (les fentes de l'élément télescopique supérieur doivent être tournées vers le bas) puis les introduire dans la découpe ménagée à cet effet dans la hotte aspirante.

Évitez de rayer les éléments du capotage-cheminée au moment de les introduire l'un dans l'autre. Dans ce but, placez par exemple le gabarit sur les arêtes de l'élément inférieur.

1. Soulever l'objet supérieur puis le visser au moyen de deux vis contre la cornière de retenue.

1. Remettre le filtre à graisse en place (voir la notice d'utilisation).
