ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ JS1000 MAKITA

GR Ψαλίδι μετάλλων/ Ίσιο ψαλίδι μετάλλων Οδηγίες χρήσεως

JS1000

JS1601

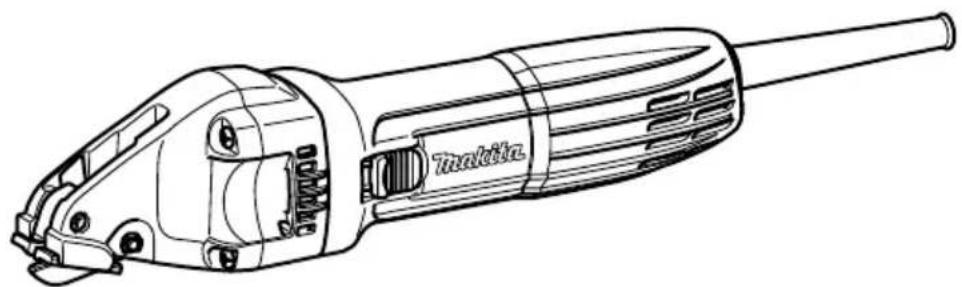

Περιγραφή γενικής άποψης

1	Μοχλός διακόττης	4	Μετρητής πάχους	7	Κοχλίας με εξαγωνική υποδοχή
2	Εξαγωνικό κλειδί	5	Κεντρική λάμα		κεφαλής
3	Βίδα	6	Πλευρική λάμα	8	Πείρος

TEXNIKA XAPAKTHPISTIKA

Μοντέλο JS1000 JS1601
Μεγ. ικανότητες κοπής
Χάλυβας μέχρι 400 N/mm ^2	1,0 mm (20 ga.)	1,6 mm (16 ga.)
Χάλυβας μέχρι 600 N/mm ^2	0,7 mm (23 ga.)	1,2 mm (18 ga.)
Χάλυβας μέχρι 800 N/mm ^2	0,5 mm (26 ga.)	0,8 mm (21 ga.)
Αλουμίνιο μέχρι 200 N/mm ^2	2,5 mm (12 ga.)	2,5 mm (12 ga.)
ΕλάΧιστη ακτίνα κοπής	30 mm	250 mm
Διαδρομές ανά λεπτό (min ^-1 )	4.500 4.500
Ολικό μήκος	322 mm	320 mm
Βάρος καθαρό	1,4 kg	1,4 kg
Κατηγορία ασφάλειας	☐/II	☐/II

- Λόγω του συνεχιζόμενου προγράμματος έρευνας και ανάπτυξης, οι παρούσες προδιαγραφές υπόκεινται σε αλλαγή χωρίς προειδοποίηση.

• Τα τεχνικά χαρακτηριστικά μπορεί να διαφέρουν από χώρα σε χώρα.

• Βάρος σύμφωνα με διαδικασία ΕΡΤΑ 01/2014

ENE037-1

Προοριζόμενη χρήση

Αυτό το εργαλείο προορίζεται για την κοπή ατσαλολαμαρίνας και ανοξείδωτης ατσαλολαμαρίνας.

ENF002-2

Ρευματοδότηση

Το μηχάνημα πρέπει να συνδέεται μόνο με παροχή ρεύματος της ίδιας τάσης με αυτή που αναγράφεται στην πινακίδα ονομαστικών τιμών και μπορεί να λειτουργήσει μόνο με εναλλασσόμενο μονοφασικό ρεύμα. Τα μηχανήματα αυτά έχουν διπλή μόνωση και, κατά συνέπεια, μπορούν να συνδεθούν σε ακροδέκτες χωρίς σύρμα γείωσης.

GEA010-2

Γενικές προειδοποιήσεις ασφαλείας για το ηλεκτρικό εργαλείο

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις προειδοποιήσεις ασφάλειας, οδηγίες, εικονογραφήσεις και προδιαγραφές που παρέχονται με αυτό το ηλεκτρικό εργαλείο. Η μη τήρηση όλων των οδηγιών που αναγράφονται κατωτέρω μπορεί να καταλήξει σε ηλεκτροπληξία, πυρκαγιά ή/και σοβαρό τραυματισμό.

Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική παραπομπή.

Στις προειδοποιήσεις, ο όρος “ηλεκτρικό εργαλείο” αναφέρεται σε ηλεκτρικό εργαλείο που τροφοδοτείται από την κύρια παροχή ηλεκτρικού ρεύματος (με ηλεκτρικό καλώδιο) ή σε ηλεκτρικό εργαλείο που τροφοδοτείται από μπαταρία (χωρίς ηλεκτρικό καλώδιο).

GEB027-3

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΨΑΛΙΔΙΟΥ

1. Κρατήστε το εργαλείο σταθερά.
2. Ασφαλίστε καλά το τεμάχιο εργασίας.
3. Μην πλησιάζετε τα χέρια σας σε κινούμενα μέρη.
4. Οι αιχμές και τα πριονίδια από το τεμάχιο εργασίας είναι αιχμηρά.
   Να φοράτε γάντια. Επίσης συνιστάται να φοράτε παπούτσια με παχιές σόλες για την αποφυγή τραυματισμού.
5. Μην αφήνετε το εργαλείο στα πριονίδια του τεμαχίου εργασίας. Αλλιώς μπορεί να προκληθεί ζημιά και πρόβλημα στο εργαλείο.
6. Μην αφήνετε το εργαλείο σε λειτουργία. Το εργαλείο πρέπει να βρίσκεται σε λειτουργία μόνο όταν το κρατάτε.
7. Να βεβαιώνεστε πάντοτε ότι στέκεστε σταθερά. Όταν χρησιμοποιείτε το εργαλείο σε υψηλές τοποθεσίες, να βεβαιώνεστε ότι δεν βρίσκεται κανένας από κάτω.
8. Μην αγγίζετε τη λάμα ή το τεμάχιο εργασίας αμέσως μετά τη λειτουργία. Μπορεί να είναι εξαιρετικά θερμά και να προκληθεί έγκαυμα στο δέρμα σας.
9. Αποφεύγετε να κόβετε ηλεκτρικά καλώδια. Μπορεί να προκαλέσει σοβαρή ηλεκτροπληξία.
10. Μη θέτετε το εργαλείο σε λειτουργία χωρίς φόρτο, αν αυτό δεν είναι απαραίτητο.

ΦΥΛΑΞΕΤΕ ΤΙΣ ΟΔΗΓΙΕΣ ΑΥΤΕΣ.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

ΜΗΝ επιτρέψετε στην άνεση ή στην εξοικείωσή σας με το προϊόν (που αποκτήθηκε από επανειλημμένη χρήση) να αντικαταστήσει την αυστηρή τήρηση των κανόνων ασφαλείας του παρόντος εργαλείου. ΚΑΚΗ ΧΡΗΣΗ ή αμέλεια να ακολουθήσετε τους κανόνες ασφάλειας που διατυπώνονται σ'αιτό το εγχειρίδιο οδηγιών μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό.

ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ

⚠️ ΠΡΟΣΟΧΗ:

- Πάντοτε βεβαιώνεστε ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο πριν ρυθμίσετε ή ελέγξετε κάποια λειτουργία στο εργαλείο.

Λειτουργία διακόπτη (Εικ. 1)

⚠️ ΠΡΟΣΟΧΗ:

• Πριν συνδέσετε το εργαλείο, πάντοτε ελέγχετε να δείτε ότι ο μοχλός διακόπτης ενεργοποιείται κανονικά και επιστρέφει στην θέση "OFF" όταν πιέζεται το πίσω μέρος του μοχλού διακόπτη.
• Ο διακόπτης μπορεί να ασφαλιστεί στη θέση “ΟΝ” προς διευκόλυνση του χειριστή στη διάρκεια παρατεταμένης χρήσης. Να είστε προσεκτικοί όταν ασφαλίζετε το εργαλείο στη θέση “ΟΝ” και να κρατάτε το εργαλείο σταθερά.

Για να ξεκινήσετε το εργαλείο, σύρτε τον μοχλό διακόπτη στην θέση "Ι (ΟΝ)". Για συνεχή λειτουργία, πατήστε το εμπρόσθιο μέρος του μοχλού διακόπτη για να τον κλειδώσετε.

Για να σταματήσετε το εργαλείο, πατήστε το πίσω μέρος του μοχλού διακόπτη, μετά σύρτε το στην θέση “Ο (OFF)”.

ΣΥΝΟΛΟ

⚠️ ΠΡΟΣΟΧΗ:

- Πάντοτε βεβαιώνεστε ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο πριν εκτελέσετε οποιαδήποτε εργασία στο εργαλείο.

Móvo για JS1601

Ρύθμιση διακένου λάμας (Εικ. 2 και 3)

Ρυθμίστε το διάκενο μεταξύ της πλευρικής λάμας και της κεντρικής λάμας σύμφωνα με το πάχος του αντικειμένου εργασίας.

Πρώτα χρησιμοποιείστε ένα εξαγωνικό κλειδί για να χαλαρώσετε τη βίδα.

Μετά χρησιμοποιείστε το εξαγ. κλειδί για να ρυθμίσετε το διάκενο σφίγγοντας ή λασκάροντας το μπουλόνι. Ενδέχεται να υπάρχει μικρή διαφορά μεταξύ των διακένων στις δύο πλευρές της κεντρικής λάμας.

Ελέγξετε το μικρότερο διάκενο με το μετρητή πάχους και ρυθμίστε το.

Οταν χρησιμοποιείτε το μετρητή πάχους για να ρυθμίσετε το διάκενο λαμών, ανατρέξετε στον πιο κάτω πίνακα.

Πάχος αντικειμένου εργασίας (mm)	Σημάδι στον μετρητή πάχους
Μικρότερο από 0,8	0,5
0,8 – 1,3	1,0
Περισσότερο από 1,3	1,5

Αφού ρυθμίσετε το διάκενο, σφίχτε γερά τη βίδα.

Φύλαξη εξαγωνικού κλειδιού (Εικ. 4)

Να φυλάγετε το εξαγωνικό κλειδί όπως υποδεικνύεται στην εικόνα, όταν δεν το χρησιμοποιείτε.

ΛΕΙΤΟΥΡΓΙΑ

Λίπανση (Εικ. 5)

Πριν από τη λειτουργία, λιπάνετε το σημείο επαφής της κεντρικής λάμας και του πείρου. Για να διατηρείτε μια καλή λειτουργία κοπής, χρησιμοποιείτε λιπαντικό κοπής από καιρό σε καιρό κατά τη διάρκεια της λειτουργίας.

Λειτουργία (Εικ. 6 και 7)

Να κρατάτε πάντα το εργαλείο σταθερά με το ένα χέρι πάνω στο περίβλημα. Μην αγγίζετε το μεταλλικό μέρος. Ανάψτε το μηχάνημα και τοποθετήστε τα εμπρόσθια άκρα των πλευρικών λαμών στο αντικείμενο εργασίας. Τώρα απλώς μετακινείστε το μηχάνημα προς τα εμπρός, κρατώντας τις πλευρικές λάμες ευθυγραμμισμένες με την επιφάνεια του αντικειμένου εργασίας.

ΠΑΡΑΤΗΡΗΣΗ:

- Όταν κόβετε ένα μικρό κομμάτι από το αντικείμενο εργασίας, μπορεί να συναντήσετε δυσκολία στο κόψιμο της άκρης του αντικειμένου. Στη περίπτωση αυτή, προσπαθείστε να το κόψετε τραβώντας το αντικείμενο εργασίας ελαφρά προς τα πίσω.

ΣΥΝΤΗΡΗΣΗ

⚠️ ΠΡΟΣΟΧΗ:

• Πάντοτε βεβαιώνεστε ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο πριν επιχειρήσετε να εκτελέσετε επιθεώρηση ή συντήρηση.
• Μην χρησιμοποιείτε ποτέ βενζίνη, πετρελαϊκό αιθέρα, διαλυτικό, αλκοόλη ή παρόμοιες ουσίες. Ενδέχεται να προκληθεί αποχρωματισμός, παραμόρφωση ή ρωγμές.

Για την διατήρηση της ΑΣΦΑΛΕΙΑΣ και ΑΞΙΟΠΙΣΤΙΑΣ του προιόντος, επισκευές, οποιαδήποτε άλλη συντήρηση ή ρύθμιση πρέπει να εκτελούνται από Εξουσιοδοτημένα Κέντρα Σερβις της Makita, πάντοτε με χρήση ανταλλακτικών Makita.

ΠΡΟΑΙΡΕΤΙΚΑ ΕΞΑΡΤΗΜΑΤΑ

⚠️ ΠΡΟΣΟΧΗ:

- Αυτά τα εξαρτήματα ή προσαρτήματα συνιστώνται για χρήση με το εργαλείο Makita που περιγράφτηκε στις οδηγίες αυτές. Η χρήση οτιδήποτε άλλων εξαρτημάτων ή προσαρτημάτων μπορεί να προκαλέσει κίνδυνο τραυματισμού σε άτομα. Χρησιμοποιείτε τα εξαρτήματα ή προσαρτήματα μόνο για την χρήση που προορίζονται.

Εάν χρειάζεστε οποιαδήποτε βοήθεια για περισσότερες πληροφορίες σε σχέση με αυτά τα εξαρτήματα, αποτανθείτε στο τοπικό σας κέντρο εξυπηρέτησης Makita.

• Κεντρική λάμα
  • Πλευρική λάμα Δ
• Πλευρική λάμα Α
• Εξαγωνικό κλειδί
  • Μετρητής πάχους

ΠΑΡΑΤΗΡΗΣΗ:

- Μερικά στοιχεία στη λίστα μπορεί να συμπεριλαμβάνονται στη συσκευασία εργαλείου ως στάνταρ εξαρτήματα. Μπορεί να διαφέρουν ανάλογα με τη χώρα.

Θόρυβος

Το τυπικό Α επίπεδο μετρημένου θορύβου καθορίζεται σύμφωνα με το EN62841-2-8:

Στάθμη πίεσης ήχου (LpA): 80 dB (A)

Στάθμη ηχητικής ισχύος (L_WA): 88 dB (A)

Αβεβαιότητα (Κ): 3 dB (Α)

ENG907-1

ΠΑΡΑΤΗΡΗΣΗ:

• Η δηλωμένη τιμή(ές) εκπομπής θορύβου έχει μετρηθεί σύμφωνα με την πρότυπη μέθοδο δοκιμής και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με κάποιο άλλο.
• Η δηλωμένη τιμή(ές) εκπομπής θορύβου μπορεί να χρησιμοποιηθεί και στην προκαταρκτική αξιολόγηση της έκθεσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Να φοράτε ωτοασπίδες.

- Η εκπομπή θορύβου κατά τη χρήση του ηλεκτρικού εργαλείου σε πραγματικές συνθήκες μπορεί να διαφέρει από τη δηλωμένη τιμή(ές) ανάλογα με τους τρόπους χρήσης του εργαλείου, ιδιαίτερα το είδος του τεμαχίου εργασίας που υπόκειται επεξεργασία.

• Φροντίστε να λάβετε τα κατάλληλα μέτρα προστασίας του χειριστή βάσει ενός υπολογισμού της έκθεσης σε πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλες τις συνιστώσες του κύκλου λειτουργίας όπως τους χρόνους που το εργαλείο είναι εκτός λειτουργίας και όταν βρίσκεται σε αδρανή λειτουργία πέραν του χρόνου ενεργοποίησης).

ENG218-2

Κραδασμός

Η ολική τιμή δόνησης (άθροισμα τρι-αξονικού διανύσματος) καθορίζεται σύμφωνα με το EN62841-2-8:

Είδος εργασίας: κοπή ατσαλολαμαρίνας

Εκπομπή δόνησης (α _h ): 9,5 m/s ^2

Αβεβαιότητα (K): 1,5 m/s²

ENG901-2

ΠΑΡΑΤΗΡΗΣΗ:

• Η δηλωμένη τιμή(ές) συνολικών κραδασμών έχει μετρηθεί σύμφωνα με την πρότυπη μέθοδο δοκιμής και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με κάποιο άλλο.
• Η δηλωμένη τιμή(ές) συνολικών κραδασμών μπορεί να χρησιμοποιηθεί και στην προκαταρκτική αξιολόγηση της έκθεσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Η εκπομπή κραδασμών κατά τη χρήση του ηλεκτρικού εργαλείου σε πραγματικές συνθήκες μπορεί να διαφέρει από τη δηλωμένη τιμή(ές) εκπομπής ανάλογα με τους τρόπους χρήσης του εργαλείου, ιδιαίτερα το είδος του τεραχίου εργασίας που υπόκειται επεξεργασία.

• Φροντίστε να λάβετε τα κατάλληλα μέτρα προστασίας του χειριστή βάσει ενός υπολογισμού της έκθεσης σε πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλες τις συνιστώσες του κύκλου λειτουργίας όπως τους χρόνους που το εργαλείο είναι εκτός λειτουργίας και όταν βρίσκεται σε αδρανή λειτουργία πέραν του χρόνου ενεργοποίησης).

ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ

Μόνο για χώρες της Ευρώπης

Οι Δηλώσεις Συμμόρφωσης περιλαμβάνονται στο Παράρτημα Α στο παρόν εγχειρίδιο οδηγιών.

Makita Europe N.V.

Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan

www.makita.com
