ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DC548 DEWALT

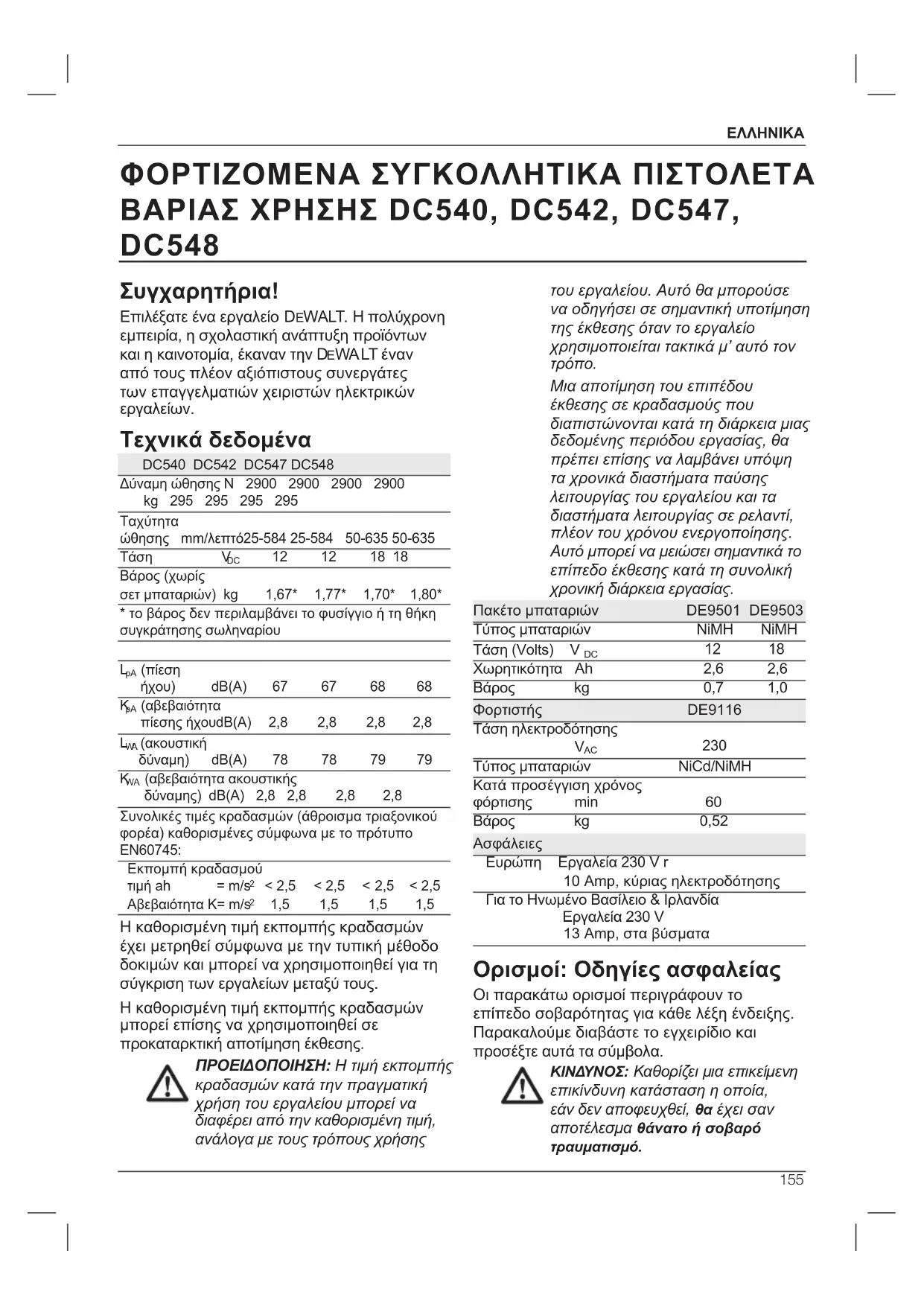

ΦΟΡΤΙΖΟΜΕΝΑ ΣΥΓΚΟΛΛΗΤΙΚΑ ΠΙΣΤΟΛΕΤΑ ΒΑΡΙΑΣ ΧΡΗΣΗΣ DC540, DC542, DC547, DC548

Συγχαρητήρια!

Επιλέξατε ένα εργαλείο DEWALT. Η πολύχρονη εμπειρία, η σχολαστική ανάπτυξη προϊόντων και η καινοτομία, έκαναν την DEWALT έναν από τους πλέον αξιόπιστους συνεργάτες των επαγγελματιών χειριστών ηλεκτρικών εργαλείων.

Τεχνικά δεδομένα

DC540 DC542 DC547 DC548
Δύναμη ώθησης N kg 295 295 295 295		2900	2900	2900	2900
		295	295	295
Ταχύτητα ώθησης mm/λεπτό25-584 25-584 50-635 50-635
Τάση	V_DC	12	12	18	18
Βάρος (χωρίς σετ μπαταριών) kg		1,67*	1,77*	1,70*	1,80*
* to βάρος δεν περιλαμβάνει το φυσίγγιο ή τη θήκη συγκράτησης σωληναρίου

L_pA (πίεση ήχου)	dB(A)	67	67	68	68
K_pA (αβεβαιότητα πίεσης ήχουdB(A)		2,8	2,8	2,8	2,8
L_WA (ακουστική δύναμη)	dB(A)	78	78	79	79
K_WA (αβεβαιότητα ακουστικής δύναμης)	dB(A)	2,8	2,8	2,8	2,8

Συνολικές τιμές κραδασμών (άθροισμα τριαξονικού φορέα) καθορισμένες σύμφωνα με το πρότυπο EN60745:

Εκπομπή κραδασμού
τιμή ah	= m/s2	< 2,5	< 2,5	< 2,5	< 2,5
Αβεβαιότητα K= m/s2		1,5	1,5	1,5	1,5

Η καθορισμένη τιμή εκπομπής κραδασμών έχει μετρηθεί σύμφωνα με την τυπική μέθοδο δοκιμών και μπορεί να χρησιμοποιηθεί για τη σύγκριση των εργαλείων μεταξύ τους.

Η καθορισμένη τιμή εκπομπής κραδασμών μπορεί επίσης να χρησιμοποιηθεί σε προκαταρκτική αποτίμηση έκθεσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η τιμή εκπομπής κραδασμών κατά την πραγματική χρήση του εργαλείου μπορεί να διαφέρει από την καθορισμένη τιμή, ανάλογα με τους τρόπους χρήσης

του εργαλείου. Αυτό θα μπορούσε να οδηγήσει σε σημαντική υποτίμηση της έκθεσης όταν το εργαλείο χρησιμοποιείται τακτικά μ' αυτό τον τρόπο.

Μια αποτίμηση του επιπέδου έκθεσης σε κραδασμούς που διαπιστώνονται κατά τη διάρκεια μιας δεδομένης περιόδου εργασίας, θα πρέπει επίσης να λαμβάνει υπόψη τα χρονικά διαστήματα παύσης λειτουργίας του εργαλείου και τα διαστήματα λειτουργίας σε ρελαντί, πλέον του χρόνου ενεργοποίησης. Αυτό μπορεί να μειώσει σημαντικά το επίπεδο έκθεσης κατά τη συνολική χρονική διάρκεια εργασίας.

Πακέτο μπαταριών		DE9501	DE9503
Τύπος μπαταριών		NiMH	NiMH
Τάση (Volts)	V_DC	12	18
Χωρητικότητα	Ah	2,6	2,6
Βάρος	kg	0,7	1,0
Φορτιστής		DE9116
Τάση ηλεκτροδότησης
V_AC		230
Τύπος μπαταριών		NiCd/NiMH
Κατά προσέγγιση χρόνοςφόρτισης	min	60
Βάρος	kg	0,52
Ασφάλειες
Ευρώπη	Εργαλεία 230 V r10 Amp, κύριας ηλεκτροδότησης
Για το Ηνωμένο Βασίλειο & Ιρλανδία
Εργαλεία 230 V13 Amp, στα βύσματα

Ορισμοί: Οδηγίες ασφαλείας

Οι παρακάτω ορισμοί περιγράφουν το επίπεδο σοβαρότητας για κάθε λέξη ένδειξης. Παρακαλούμε διαβάστε το εγχειρίδιο και προσέξτε αυτά τα σύμβολα.

ΚΙΝΔΥΝΟΣ: Καθορίζει μια επικείμενη επικίνδυνη κατάσταση η οποία, εάν δεν αποφευχθεί, θα έχει σαν αποτέλεσμα θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Καθορίζει μια ενδεχομένως επικίνδυνη κατάσταση η οποία, εάν δεν αποφευχθεί, θα μπορούσε να έχει σαν αποτέλεσμα θάνατο ή σοβαρό τραυματισμό.

ΧΗ: Καθορίζει μια ενδεχομένως επικίνδυνη κατάσταση η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει ελαφρό ή μέσης σοβαρότητας τραυματισμό.

ΠΡΟΣΟΧΗ: Όταν το εργαλείο χρησιμοποιείται χωρίς το σύμβολο προειδοποίησης ασφαλείας, καθορίζει μια ενδεχομένως επικίνδυνη κατάσταση η οποία, εάν δεν αποφευχθεί, μπορεί να έχει σαν αποτέλεσμα ζημιά σε περιουσιακά στοιχεία.

λώνει κίνδυνο ηλεκτροπληξίας.

Δήλωση συμμόρφωσης με τις οδηγίες της ΕΚ

CE

Η εταιρεία ΡΕΨΑΛΤ δηλώνει ότι αυτά τα προϊόντα που περιγράφονται στην ενότητα «τεχνικά δεδομένα» έχουν σχεδιαστεί σε συμμόρφωση με το εξής πρότυπο: 98/37/ΕΟΚ (έως 28 Δεκ. 2009), 2006/42/ΕΚ (από τις 29 Δεκ. 2009), 2004/108/ΕΚ, 2006/95/ΕΚ, EN 55014-1, EN 61000-4-2, EN 60745-1.

Για περισσότερες πληροφορίες, παρακαλούμε επικοινωνήστε με την εταιρία DEWALT στην παρακάτω διεύθυνση ή αναφερθείτε στο πίσω μέρος του εγχειριδίου.

Διευθυντής του τμήματος Μηχανικής και Ανάπτυξης Προϊόντων Horst Grossmann

X. Jopman

DEWALT, Richard-Klinger-Strase 11, D-65510, Idstein, Almanya 30.05.2008

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για μείωση του κινδύνου τραυματισμού, διαβάστε το εγχειρίδιο οδηγιών.

Γενικές προειδοποιήσεις ασφαλείας ηλεκτρικού εργαλείου

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διαβάστε όλες ⚠️ τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες Εάν δεν τηρηθούν οι προειδοποιήσεις και οδηγίες, αυτό μπορεί να έχει ως αποτέλεσμα ηλεκτροπληξία, φωτιά ή/και σοβαρό τραυματισμό.

ΦΥΛΑΞΤΕ ΟΛΕΣ ΤΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΚΑΙ ΟΔΗΓΙΕΣ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ.

Ο όρος “ηλεκτρικό εργαλείο” σε όλες τις προειδοποιήσεις, αναφέρεται σε εργαλείο ηλεκτροδοτούμενο (με καλώδιο) από την κύρια παροχή ηλεκτροδότησης, ή σε εργαλείο με ασύρματη δυνατότητα λειτουργίας (με μπαταρία).

1) ΑΣΦΑΛΕΙΑ ΧΩΡΟΥ ΕΡΓΑΣΙΑΣ

a) Διατηρείτε το χώρο εργασίας καθαρό και καλά φωτισμένο. Οι μη τακτοποιημένοι ή σκοτεινοί χώροι, αποτελούν αιτίες ατυχημάτων.
β) Μη λειτουργείτε ηλεκτρικά εργαλεία σε χώρους με εκρηκτική ατμόσφαιρα, όπως παρουσία εύφλεκτων υγρών, αερίων, ή σκόνης. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες που μπορεί να προκαλέσουν ανάφλεξη της εν λόγω σκόνης ή ατμών.
γ) Απομακρύνετε τα παιδιά και άλλα περαστικά άτομα κατά τη χρήση ενός ηλεκτρικού εργαλείου. Τυχόν παράγοντες που αποσπούν την προσοχή σας, μπορεί να προκαλέσουν απώλεια ελέγχου.

2) ΗΛΕΚΤΡΙΚΗ ΑΣΦΑΛΕΙΑ

a) Τα βύσματα των ηλεκτρικών εργαλείων πρέπει να ταιριάζουν με τις πρίζες. Μην τροποποιείτε ποτέ το βύσμα ηλεκτροδότησης με οποιονδήποτε τρόπο. Μη χρησιμοποιείτε οποιαδήποτε βύσματα προσαρμογέα με γειωμένα (με γείωση εδάφους) ηλεκτρικά εργαλεία. Τα μη τροποποιημένα βύσματα και οι ταιριαστές πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.

β) Αποφύγετε την επαφή του σώματώς σας με γειωμένες επιφάνειες όπως σωλήνες, καλοριφέρ, εστίες κουζινών και ψυγεία. Ο κίνδυνος ηλεκτροπληξίας αυξάνεται όταν το σώμα σας είναι γειωμένο.

y) Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή σε συνθήκες υγρής ατμόσφαιρας. Η είσοδος νερού σε ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

δ) Μην κακομεταχειρίζεστε το καλώδιο. Μη χρησιμοποιείτε ποτέ το καλώδιο για τη μεταφορά, τράβηγμα, ή αποσύνδεση του ηλεκτρικού εργαλείου. Διατηρείτε το μακριά από θερμότητα, ελαιώδεις ουσίες, αιχμηρά αντικείμενα ή γωνίες, ή μετακινούμενα εξαρτήματα. Καλώδια που έχουν υποστεί ζημιά ή που είναι “μπερδεμένα”, αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

ε) Όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο σε εξωτερικό χώρο, χρησιμοποιείτε καλώδιο επέκτασης κατάλληλο για χρήση σε εξωτερικό χώρο. Η χρήση καλωδίου κατάλληλου για εξωτερική χρήση μειώνει τον κίνδυνο ηλεκτροπληξίας.

στ) Εάν είναι αναπόφευκτη η λειτουργία ηλεκτρικού εργαλείου σε χώρο με υψηλή υγρασία, χρησιμοποιήστε παροχή ηλεκτροδότησης με ασφάλεια διαρροής ηλεκτρικού ρεύματος (RCD). Η χρήση της RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

3) ΠΡΟΣΩΠΙΚΗ ΑΣΦΑΛΕΙΑ

a) Παραμείνετε σε εγρήγορση, προσέχετε τι κάνετε και χρησιμοποιείτε την κοινή λογική κατά τη χρήση ενός ηλεκτρικού εργαλείου. Μη χρησιμοποιείτε οποιοδήποτε ηλεκτρικό εργαλείο εάν είστε κουρασμένος (-η), ή υπό την επήρεια ναρκωτικών, αλκούλ, ή φαρμάκων. Μια τυχόν στιγμή απόσπασης της προσοχής σας καθώς χειρίζεστε ηλεκτρικά εργαλεία, μπορεί να επιφέρει σοβαρό προσωπικό τραυματισμό.

β) Χρησιμοποιήστε προσωπικό προστατευτικό εξοπλισμό. Φοράτε πάντα προστατευτικά γυαλιά. Η χρήση προστατευτικού εξοπλισμού όπως αναπνευστικής μάσκας, αντιολισθητικών υποδημάτων, κράνους,

ή προστατευτικών ακουστικών για τις κατάλληλες συνθήκες, θα μειώσει τους προσωπικούς τραυματισμούς.

γ) Αποτρέψτε τυχόν ακούσια εκκίνηση του εργαλείου. Εξασφαλίστε ότι ο διακόπτης είναι κλειστός (θέση off) πριν συνδέσετε το εργαλείο στην πρίζα ή/και στο πακέτο μπαταρίας καθώς και πριν σηκώσετε ή μεταφέρετε το εργαλείο. Η μεταφορά ηλεκτρικών εργαλείων με το δάκτυλό σας στο διακόπτη, ή η σύνδεση στην πρίζα εργαλείων με ανοικτό (θέση on) διακόπτη, αποτελούν αιτίες ατυχημάτων.

δ) Αφαιρέστε οποιοδήποτε κλειδί ή ρυθμιστικό κλειδί πριν ενεργοποιήσετε το ηλεκτρικό εργαλείο. Ένα κλειδί ή ρυθμιστικό κλειδί που έχει αφεθεί προσαρτημένο σε κινητό τμήμα του ηλεκτρικού εργαλείου, μπορεί να προκαλέσει προσωπικό τραυματισμό.

ε) Μην προσπαθήσετε να φτάσετε απομακρυσμένα σημεία. Διατηρείτε συνεχώς σταθερό πάτημα και ισορροπία. Αυτό σας δίνει τη δυνατότητα καλύτερου ελέγχου του ηλεκτρικού εργαλείου σε απροσδόκητες καταστάσεις.

στ) Φοράτε τον κατάλληλο ρουχισμό. Μη φοράτε χαλαρά ρούχα ή κοσμήματα. Διατηρείτε τα μαλλιά σας, τα ρούχα και τα γάντια μακριά από κινούμενα εξαρτήματα. Τα χαλαρά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα.

ζ) Εάν διατίθενται συσκευές για τη σύνδεση εκβολής σκόνης και εγκαταστάσεων συλλογής, βεβαιωθείτε ότι έχουν συνδεθεί σωστά και χρησιμοποιούνται κατάλληλα. Η χρήση συσκευής συλλογής σκόνης μπορεί να μειώσει τους σχετιζόμενος με σκόνη κινδύνους.

4) ΧΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΕΡΓΑΛΕΙΟΥ

a) Μην χρησιμοποιείτε με υπερβολική δύναμη το ηλεκτρικό εργαλείο. Χρησιμοποιήστε το κατάλληλο εργαλείο για την εφαρμογή σας. Το σωστά επιλεγμένο ηλεκτρικό εργαλείο θα εκτελέσει καλύτερα και ασφαλέστερα το έργο του όταν χρησιμοποιηθεί με το ρυθμό για τον οποίο προορίζεται.

ΕΛΛΗΝΙΚΑ

β) Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο εάν ο διακόπτης (on-off) δεν λειτουργεί. Οποιοδήποτε εργαλείο δεν μπορεί να ελεγχθεί μέσω του διακόπτη του, είναι επικίνδυνο και πρέπει να επισκευαστεί.
γ) Αποσυνδέστε το βύσμα από την πρίζα ή και το πακέτο μπαταρίας από το ηλεκτρικό εργαλείο πριν κάνετε οποιεσδήποτε ρυθμίσεις, αλλαγές παρελκομένων, ή πριν αποθηκεύσετε οποιοδήποτε ηλεκτρικό εργαλείο. Αυτού του είδους τα μέτρα ασφαλείας μειώνουν τον κίνδυνο απροσδόκητης λειτουργίας του ηλεκτρικού εργαλείου.
δ) Αποθηκεύστε όποιο ηλεκτρικό εργαλείο δεν χρησιμοποιείτε μακριά από μέρη όπου μπορούν να το φτάσουν παιδιά και μην επιτρέπετε τη χρήση του ηλεκτρικού εργαλείου σε άτομα που δεν είναι εξοικειωμένα με αυτό ή με τις οδηγίες χρήσης του. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από μη εκπαιδευμένους χειριστές.
ε) Συντήρηση ηλεκτρικών εργαλείων. Ελέγξτε για τυχόν εσφαλμένη ευθυγράμμιση ή στρέβλωση κινούμενων εξαρτημάτων, για τυχόν θραύση εξαρτημάτων και για οποιεσδήποτε άλλες καταστάσεις που μπορεί να επηρεάσουν τη λειτουργία του ηλεκτρικού εργαλείου. Εάν το ηλεκτρικό εργαλείο έχει υποστεί ζημιά, φροντίστε για την επισκευή του πριν το χρησιμοποιήσετε. Πολλά ατυχήματα έχουν προκληθεί από ηλεκτρικά εργαλεία που δεν έχουν συντηρηθεί κατάλληλα.
στ) Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Τα κατάλληλα συντηρημένα εργαλεία κοπής με αιχμηρά άκρα κοπής έχουν μικρότερες πιθανότητες λυγίσματος κατά τη λειτουργία και ελέγχονται ευκολότερα.
ζ) Χρησιμοποιήστε το ηλεκτρικό εργαλείο, τα παρελκόμενα και τις μύτες του κλπ σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και την εργασία που πρόκειται να πραγματοποιηθεί. Η χρήση ενός ηλεκτρικού εργαλείου για εργασίες διαφορετικές απ' αυτές για τις οποίες

προορίζεται, μπορεί να δημιουργήσει επικίνδυνη κατάσταση.

5) ΧΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ ΜΠΑΤΑΡΙΩΝ

a) Επαναφορτίστε μόνο με το φορτιστή που καθορίζεται από τον κατασκευαστή. Φορτιστής που είναι κατάλληλος για ένα τύπο πακέτου μπαταριών, μπορεί να δημιουργήσει κίνδυνο φωτιάς όταν χρησιμοποιείται με μη συμβατό πακέτο μπαταριών.
β) Χρησιμοποιείτε ηλεκτρικά εργαλεία μόνο με ειδικά καθορισμένα πακέτα μπαταριών. Η χρήση οποιωνδήποτε άλλων πακέτων μπαταριών μπορεί να προκαλέσει κίνδυνο τραυματισμού ή και φωτιάς.
γ) Όταν δεν χρησιμοποιείτε το πακέτο μπαταριών, διατηρείτε το μακριά από άλλα μεταλλικά αντικείμενα όπως συνδετήρες χαρτιού, νομίσματα, κλειδιά, καρφιά, βίδες, ή άλλα μικρά μεταλλικά αντικείμενα που μπορεί να προκαλέσουν ηλεκτρική επαφή μεταξύ των δύο ακροδεκτών του πακέτου μπαταριών. Η βραχυκύκλωση των ακροδεκτών της μπαταρίας μπορεί να προκαλέσει εγκαύματα ή και φωτιά.
δ) Κάτω από συνθήκες κακομεταχείρισης, μπορεί να εκτοξευτεί υγρό από τη μπαταρία. Αποφύγετε την επαφή με το υγρό αυτό. Εάν έλθετε σ' επαφή κατά λάθος, ξεπλύνετε με άφθονο νερό. Επιπλέον αυτού, σε περίπτωση που το υγρό έλθει σ' επαφή με τα μάτια σας, αναζητήστε αμέσως ιατρική βοήθεια. Το υγρό που εκτοξεύεται από τη μπαταρία μπορεί να προκαλέσει ερεθισμούς ή εγκαύματα.

6) ΣΥΝΤΗΡΗΣΗ (ΣΕΡΒΙΣ)

a) Φροντίστε όπως η συντήρηση του ηλεκτρικού εργαλείου πραγματοποιείται από πιστοποιημένο για επισκευές άτομο, με τη χρήση των ταυτόσημων μόνο ανταλλακτικών. Αυτό θα εξασφαλίσει τη διατήρηση της ασφαλείας του ηλεκτρικού εργαλείου.

Πρόσθετες οδηγίες ασφαλείας για Πιστολέτα συγκόλλησης

• Κρατάτε το εργαλείο από τις μονωμένες επιφάνειες λαβής όταν πραγματοποιείτε μια εργασία κατά την οποία το εργαλείο κοπής μπορεί να έρθει σ' επαφή με μη εμφανή καλωδίωση ή με το ίδιο του το καλώδιο ηλεκτροδότησης. Η επαφή με συνδεδεμένο στην πρίζα καλώδιο ηλεκτροδότησης θα καταστήσει τα εκτεθειμένα μεταλλικά τμήματα του εργαλείου επίσης φορτισμένα με ηλεκτρικό ρεύμα και θα προκαλέσουν ηλεκτροπληξία στο χρήστη.
• Κρατάτε τα χέρια σας μακριά από το έμβολο και την περιοχή ράβδου του εμβόλου του πιστολέτου συγκόλλησης. Μπορεί να υποστείτε τραυματισμό στα δάκτυλά σας εάν πιαστούν μεταξύ του εξαρτήματος συγκράτησης του σωλήνα και του εμβόλου.
• Όταν χειρίζεστε το συγκολλητικό πιστολέτο σε ύψος πάνω από το κεφάλι σας, μην διατηρείτε τη ράβδο του εμβόλου στην πορεία των ματιών η του κεφαλιού σας. Η ράβδος του εμβόλου μπορεί να ολισθήσει πίσω προς την κατεύθυνση του χρήστη. Φοράτε πάντα προστατευτικά γυαλιά όταν χρησιμοποιείτε το συγκολλητικό πιστολέτο.
• Εργάζεστε πάντα σε κατάλληλα αεριζόμενο χώρο και φοράτε αναπνευστική μάσκα εάν είναι αναγκαίο. Οι ατμοί από ορισμένα υλικά καλαφατίσματος και κολλητικά, μπορεί να είναι επιβλαβείς.
• Κλείστε τη μονάδα και αποσυνδέστε το πακέτο μπαταριών πριν την εγκατάσταση και αφαίρεση παρελκομένων, πριν οποιαδήποτε ρύθμιση ή εκτέλεση επισκευών. Τυχόν απροσδόκητη εκκίνηση μπορεί να προκαλέσει τραυματισμό.
• Χρησιμοποιείτε μόνο παρελκόμενα που συνιστώνται από τον κατασκευαστή για το μοντέλο σας. Παρελκόμενα που μπορεί να είναι κατάλληλα για ένα εργαλείο, μπορεί να είναι επικίνδυνα όταν χρησιμοποιούνται με άλλο εργαλείο. Η χρήση μη κατάλληλων παρελκομένων μπορεί να αποτελεί παράγοντα κινδύνου τραυματισμού.

• Ασφαλίστε τη σκανδάλη (θέση OFF) όταν δεν χρησιμοποιείτε το εργαλείο για να αποφύγετε τυχόν αθέλητη απελευθέρωση υλικού.

• Προσέχετε ώστε να μην χυθεί υλικό καλαφατίσματος ή συγκόλλησης στους ακροδέκτες της μπαταρίας.
  • Διαβάζετε και τηρείτε πάντα όλες τις οδηγίες του κατασκευαστή που σχετίζονται με υλικά καλαφατίσματος ή συγκολλητικές ουσίες. Εάν το παραλείψετε, μπορεί να προκληθεί προσωπικός τραυματισμός.

ΚΙΝΔΥΝΟΣ: Διατηρείτε τα χέρια σας σε απόσταση από το έμβολο και την περιοχή ράβδου του εμβόλου.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μη χρησιμοποιείτε το εργαλείο σε σκάλα.

Λοιποί κίνδυνοι

Παρά την εφαρμογή των σχετικών κανονισμών ασφαλείας και την εφαρμογή των συσκευών ασφαλείας, ορισμένοι κίνδυνοι δεν μπορούν να αποφευχθούν. Αυτοί είναι:

• Κίνδυνος τσιμπήματος ή σύνθλιψης δαχτύλων.
• Κίνδυνος εισπνοής ατμών όταν εργάζεστε με συγκολλητικά.

Σημάνσεις στο εργαλείο

ΘΕΣΗ ΚΩΔΙΚΟΥ ΗΜΕΡΟΜΗΝΙΑΣ

Ο κωδικός ημερομηνίας, ο οποίος περιλαμβάνει επίσης το έτος κατασκευής, είναι εκτυπωμένος εντός της επιφάνειας του περιβλήματος, στο σημείο που σχηματίζει την άρθρωση προσαρμογής μεταξύ του εργαλείου και της μπαταρίας!

Παράδειγμα:

2008 XX XX

'Ετος κατασκευής

Σημαντικές οδηγίες ασφαλείας για όλους τους φορτιστές μπαταριών

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ: Το παρόν εγχειρίδιο περιέχει σημαντικές οδηγίες ασφαλείας και λειτουργίας για τους φορτιστές της μπαταρίας DE9116/DE9135.

- Πριν από τη χρήση του φορτιστή, διαβάστε όλες τις οδηγίες και τις σημειώσεις

ΕΛΛΗΝΙΚΑ

προειδοποιήσεων στο φορτιστή, τις μπαταρίες και το προϊόν που χρησιμοποιεί τις μπαταρίες.

ΚΙΝΔΥΝΟΣ: Κίνδυνος ηλεκτροπληξίας. Οι ακροδέκτες φόρτισης έχουν τάση 230 volt. Μην αγγίζετε με αντικείμενα που είναι αγωγοί ηλεκτρισμού. Μπορεί να υποστείτε ηλεκτροπληξία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος ηλεκτροπληξίας. Μην επιτρέπετε την εισροή οποιουδήποτε υγρού εντός του φορτιστή. Ενδέχεται να προκληθεί ηλεκτροπληξία.

ΠΡΟΣΟΧΗ: Κίνδυνος εγκαυμάτων. Για τη μείωση του κινδύνου τραυματισμών, φορτίζετε μόνο τις επαναφορτιζόμενες μπαταρίες της DEWALT. Άλλοι τύποι μπαταριών ενδέχεται να εκραγούν προκαλώντας προσωπικό τραυματισμό και ζημιές.

ΠΡΟΣΟΧΗ: Υπό συγκεκριμένες συνθήκες, με το φορτιστή συνδεμένο στην παροχή ηλεκτροδότησης, οι εκτεθειμένες επαφές φόρτισης εντός του φορτιστή ενδέχεται να βραχυκυκλώσουν από την ύπαρξη ξένου υλικού. Τα ξένα υλικά που αποτελούν αγωγούς ηλεκτρικού ρεύματος, συμπεριλαμβανομένων μεταξύ άλλων άχυρου σιδήρου, αλουμινόχαρτου ή οποιασδήποτε συσσώρευσης μεταλλικών σωματιδίων, θα πρέπει να διατηρούνται μακριά από τις υποδοχές φόρτισης. Αποσυνδέετε πάντα το φορτιστή από την παροχή ηλεκτροδότησης, όταν δεν υπάρχει μπαταρία στην υποδοχή φόρτισης. Αποσυνδέετε το φορτιστή, προτού επιχειρήσετε τον καθαρισμό του.

• MHN επιχειρείτε τη φόρτιση της μπαταρίας με οποιουσδήποτε άλλους φορτιστές εκτός απ' αυτούς που αναφέρονται στο εγχειρίδιο. Ο φορτιστής και η μπαταρία είναι ειδικά σχεδιασμένα έτσι, ώστε να λειτουργούν μαζί.

• Autoí οι φορτιστές δεν προορίζονται για καμία άλλη χρήση πέρα από τη φόρτιση των επαναφορτιζόμενων μπαταριών της DEWALT. Οποιεσδήποτε άλλες χρήσεις ενέχουν τον κίνδυνο πρόκλησης φωτιάς ή ηλεκτροπληξίας.

• Μην εκθέτετε το φορτιστή σε βροχή ή χιόνι.

• Τραβάτε το καλώδιο από το φις και όχι από το ίδιο το καλώδιο, όταν αποσυνδέετε το φορτιστή. Αυτό θα μειώσει τον κίνδυνο τυχόν ζημιάς στο βύσμα και το καλώδιο.
• Βεβαιωθείτε ότι το καλώδιο βρίσκεται σε θέση όπου δεν μπορείτε να το πατήσετε, να σκοντάψετε σε αυτό ή να υποστεί οποιαδήποτε ζημιά ή φθορά.
• Μην χρησιμοποιείτε καλώδιο επέκτασης, εκτός κι αν είναι απολύτως αναγκαίο. Η χρήση ακατάλληλου καλωδίου επέκτασης ενδέχεται να προκαλέσει κίνδυνο φωτιάς ή ηλεκτροπληξίας.
• Εάν χρησιμοποιείτε καλώδιο επέκτασης, αυτό πρέπει να έχει το κατάλληλο μέγεθος (AWG ή American Wire Gauge) για λόγους ασφαλείας. Όσο μικρότερος είναι ο αριθμός gauge του καλωδίου, τόσο μεγαλύτερη η χωρητικότητα του, για παράδειγμα, ένα καλώδιο 16 gauge έχει μεγαλύτερη χωρητικότητα από ένα καλώδιο 18 gauge. Όταν χρησιμοποιείτε περισσότερα από ένα καλώδια επέκτασης για το συνολικό μήκος που θέλετε, βεβαιωθείτε ότι κάθε ανεξάρτητη επέκταση διαθέτει τουλάχιστον το ελάχιστο μέγεθος καλωδίου που απαιτείται.
• Μην τοποθετείτε οποιοδήποτε αντικείμενο στο επάνω μέρος του φορτιστή και μην τοποθετείτε το φορτιστή σε μαλακή επιφάνεια που θα μπορούσε να καλύψει τις γρίλιες εξαερισμού και να προκαλέσει εσωτερική υπερθέρμανση. Τοποθετείτε το φορτιστή σε θέση μακριά από οποιαδήποτε πηγή θερμότητας. Ο φορτιστής εξαερίζεται μέσω εγκοπών στο επάνω και κάτω τμήμα του περιβλήματος.
• Μην λειτουργείτε το φορτιστή με καλώδιο ή φις ηλεκτροδότησης που έχει υποστεί ζημιά —αλλά αντικαταστήστε τα αμέσως.
• Μην λειτουργείτε το φορτιστή, εάν έχει υποστεί απότομο χτύπημα, έχει πέσει κάτω ή έχει υποστεί οποιαδήποτε άλλη ζημιά. Προσκομίστε τον σε εξουσιοδοτημένο κέντρο συντήρησης.
• Μην αποσυναρμολογείτε το φορτιστή. Προσκομίστε τον σε εξουσιοδοτημένο

κέντρο συντήρησης, όταν απαιτείται συντήρηση ή επισκευή του. Τυχόν λανθασμένη συναρμολόγηση ενδέχεται να οδηγήσει σε ηλεκτροπληξία ή φωτιά.

• Αποσυνδέστε το φορτιστή από την πρίζα, προτού επιχειρήσετε οποιονδήποτε καθαρισμό του. Αυτό θα μειώσει τον κίνδυνο ηλεκτροπληξίας. Η αφαίρεση της μπαταρίας δεν θα μειώσει αυτό τον κίνδυνο.
• Μην επιχειρείτε ΠΟΤΕ να συνδέσετε μεταξύ τους 2 φορτιστές.
• Ο φορτιστής είναι σχεδιασμένος για να λειτουργεί με τυπική ηλεκτρική ισχύ παρεχόμενη από οικιακό ρεύμα 230 V. Μην επιχειρήσετε να τον χρησιμοποιήσετε με οποιαδήποτε άλλη τάση. Αυτό δεν ισχύει για τον φορτιστή οχημάτων.

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ

Φορτιστές

Ο φορτιστής DE9116 λειτουργεί με σετ μπαταριών NiCd και NiMH της DEWALT και με τάσεις που κυμαίνονται από 7,2 έως 18 V.
Ο φορτιστής DE9135 δέχεται μπαταρίες NiCd, NiMH ή λιθίου 7,2 – 18 V.
Οι φορτιστές αυτοί δεν απαιτούν προσαρμογή και είναι σχεδιασμένοι για εύκολη λειτουργία.

Διαδικασία φόρτισης (εικόνα 2)

ΚΙΝΑΥΝΟΣ: Κίνδυνος

ηλεκτροπληξίας. Οι ακροδέκτες φόρτισης έχουν τάση 230 volt. Μην αγγίζετε με αντικείμενα που είναι αγωγοί ηλεκτρισμού. Κίνδυνος ηλεκτροπληξίας.

1. Συνδέστε τον φορτιστή (ο) σε μία κατάλληλη έξοδο πριν εισάγετε το τις μπαταρίες.
2. Εισάγετε το τις μπαταρίες (d) στο φορτιστή. Θα αναβοσβήνει συνεχώς η κόκκινη λυχνία (φόρτισης) (p), καθορίζοντας ότι έχει αρχίσει ο κύκλος φόρτισης.
3. Η κόκκινη ενδεικτική λυχνία υποδεικνύει ότι η φόρτιση έχει ολοκληρωθεί, όταν παραμένει συνεχώς αναμμένη. Το πακέτο έχει φορτιστεί πλήρως και μπορεί να χρησιμοποιηθεί αμέσως ή να παραμείνει μέσα στον φορτιστή.

Διαδικασία φόρτισης

Αναφερθείτε στον παρακάτω πίνακα για την κατάσταση φόρτισης της μπαταρίας.

Κατάσταση φόρτισης

φορτίζει - - - - - -

πλήρης φόρτιση

καθυστέρηση θερμής/

ψυχρής μπαταρίας

αντικατάσταση της

μπαταρίας

πρόβλημα ... ... ... ...

Αυτόματη ανανέωση

Η λειτουργία αυτόματης ανανέωσης θα εξισορροπήσει ή θα αντισταθμίσει τις ανεξάρτητες κυψέλες της μπαταρίας στη μέγιστη χωρητικότητά τους. Όι μπαταρίες πρέπει να ανανεώνονται εβδομαδιαίως ή κάθε φορά που η μπαταρία δεν έχει πια την ίδια απόδοση.

Για να ανανεώσετε τη μπαταρία, τοποθετήστε τη μπαταρία στο φορτιστή ως συνήθως. Αφήστε τη μπαταρία στο φορτιστή για τουλάχιστον 8 ώρες.

Καθυστέρηση θερμής/ψυχρής μπαταρίας

Εάν ο φορτιστής εντοπίσει μια μπαταρία που είναι πολύ θερμή ή ψυχρή, θα ενεργοποιήσει αυτόματα μια καθυστέρηση θερμής/ψυχρής μπαταρίας, καθυστερώντας έτσι τη φόρτιση, έως ότου η μπαταρία φτάσει στην κατάλληλη θερμοκρασία. Ο φορτιστής θα αλλάξει τότε αυτόματα λειτουργία, σε λειτουργία φόρτισης. Αυτή η λειτουργία εξασφαλίζει τη μέγιστη διάρκεια ζωής για τη μπαταρία.

ΜΕΓΑΛΗΣ ΕΚΤΑΣΗΣ ΑΠΟΦΟΡΤΙΣΗ

Η μπαταρία είναι προστατευμένη από αποφόρτισης μεγάλης έκτασης, όταν χρησιμοποιείται στο εργαλείο.

Σημαντικές οδηγίες ασφαλείας για όλες τις μπαταρίες

Όταν παραγγέλνετε ανταλλακτικά πακέτα μπαταριών, βεβαιωθείτε να συμπεριλάβετε στην παραγγελία σας τον αριθμό καταλόγου και την τάση λειτουργίας. Συμβουλευτείτε τον πίνακα στο τέλος αυτού του εγχειριδίου για πληροφορίες σχετικά με τη συμβατότητα φορτιστών και πακέτων μπαταριών.

Η μπαταρία δεν είναι πλήρως φορτισμένο, όταν το αποσυσκευάζετε. Πριν από τη χρήση του

πακέτου μπαταριών και του φορτιστή, διαβάστε τις παρακάτω οδηγίες ασφαλείας. Κατόπιν, ακολουθήστε τις περιγραφόμενες διαδικασίες φόρτισης.

ΔΙΑΒΑΣΤΕ ΟΛΕΣ ΤΙΣ ΟΔΗΓΙΕΣ

• Μη λειτουργείτε ή χρησιμοποιείτε οποιαδήποτε μπαταρία σε χώρους με εκρηκτική ατμόσφαιρα, όπως παρουσία εύφλεκτων υγρών, αερίων, ή σκόνης. Η εισαγωγή ή αφαίρεση της μπαταρίας από το φορτιστή ενδέχεται να προκαλέσει ανάφλεξη της σκόνης ή των ατμών.
• Φορτίζετε τις μπαταρίες μόνο σε φορτιστές DEWALT.
• MHN ρίχνετε ή βυθίζετε σε νερό ή άλλα υγρά.
• Μην αποθηκεύετε ή χρησιμοποιείτε το εργαλείο και τις μπαταρίες σε μέρη όπου η θερμοκρασία ενδέχεται να φτάσει ή να ξεπεράσει τους 40 °C (105 °F) (όπως έξω από υπόστεγα ή μεταλλικά κτίρια το καλοκαίρι).

ΚΙΝΔΥΝΟΣ: Κίνδυνος

ηλεκτροπληξίας. Μην επιχειρείτε ποτέ να ανοίξετε μια μπαταρία για οποιονδήποτε λόγο. Εάν μια θήκη μπαταρίας έχει σπάσει ή υποστεί άλλη ζημιά, μην την εισάγετε στο φορτιστή. Μπορεί να υποστείτε ηλεκτροπληξία. Μπαταρίες που έχουν υποστεί ζημιά θα πρέπει να επιστρέφονται στο κέντρο συντήρησης για ανακύκλωση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην επιχειρείτε ποτέ να ανοίξετε τη μπαταρία για οποιονδήποτε λόγο. Εάν μια θήκη μπαταρίας έχει σπάσει ή υποστεί άλλη ζημιά, μην την τοποθετήσετε στο φορτιστή. Μην σπάτε, ρίχνετε κάτω ή προκαλείτε ζημιά στις μπαταρίες. Μην χρησιμοποιείτε μια μπαταρία ή φορτιστή που έχει υποστεί απότομο χτύπημα, έχει πέσει, έχει πατηθεί από όχημα ή άτομα ή έχει υποστεί ζημιά με οποιονδήποτε άλλο τρόπο (π.χ. έχει διατρηθεί με καρφί, έχει χτυπηθεί με σφυρί ή έχει πατηθεί από οποιοδήποτε άτομο). Κατεστραμμένες μπαταρίες που έχουν υποστεί ζημιά θα πρέπει

να επιστρέφονται στο κέντρο συντήρησης για ανακύκλωση.

ΠΡΟΣΟΧΗ: Όταν δεν το χρησιμοποιείτε, τοποθετήστε το εργαλείο σε σταθερή επιφάνεια, από την οποία δεν κινδυνεύει να αναποδογυρίσει ή να πέσει. Ορισμένα εργαλεία με μεγάλες μπαταρίες μπορούν να τοποθετηθούν «όρθια» πάνω στις μπαταρίες, αλλά ενδέχεται να ανατραπούν εύκολα.

ΣΥΓΚΕΚΡΙΜΕΝΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΙΣ ΜΠΑΤΑΡΙΕΣ ΝΙΚΕΛΙΟΥ-ΚΑΔΜΙΟΥ (NICD) Η ΝΙΚΕΛΙΟΥ ΥΔΡΙΔΙΟΥ ΜΕΤΑΛΛΟΥ (NIMH)

Μην αποτεφρώνετε τη μπαταρία, έστω κι αν έχει υποστεί σοβαρή ζημιά ή έχει φθαρεί πλήρως. Η μπαταρία μπορεί να εκραγεί, εάν εκτεθεί σε φωτιά.

- Ενδέχεται να παρουσιαστεί μια μικρή διαρροή υγρού από τους συσσωρευτές της μπαταρίας κάτω από συνθήκες υπερβολικής χρήσης ή θερμοκρασίας. Αυτό δεν αποτελεί ένδειξη βλάβης.

Παρόλα αυτά, εάν σπάσει το εξωτερικό προστατευτικό κάλυμμα:

a. Σε περίπτωση που το υγρό της μπαταρίας έλθει σε επαφή με το δέρμα σας, ξεπλύνετε αμέσως με σαπούνι και νερό για μερικά λεπτά.

β. Σε περίπτωση που το υγρό της μπαταρίας εισέλθει στα μάτια, ξεπλύνετε αμέσως με καθαρό νερό για τουλάχιστον 10 λεπτά και αναζητήστε αμέσως ιατρική βοήθεια. (Ιατρική σημείωση: Το υγρό αποτελεί διάλυμα 25-35% υδροξειδίου του καλίου.)

ΕΙΔΙΚΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΙΣ ΜΠΑΤΑΡΙΕΣ ΙΟΝΤΩΝ ΛΙΘΙΟΥ (LI-ION)

• Μην αποτεφρώνετε τη μπαταρία, έστω κι αν έχει υποστεί σοβαρή ζημιά ή έχει φθαρεί πλήρως. Η μπαταρία μπορεί να εκραγεί, εάν εκτεθεί σε φωτιά. Όταν οι μπαταρίες Ιόντων λιθίου καίγονται, δημιουργούνται τοξικά αέρια και υλικά.

• Αν τα περιεχόμενα της μπαταρίας έλθουν σε επαφή με το δέρμα, ξεπλύνετε αμέσως με σαπούνι και νερό. Αν το υγρό της μπαταρίας εισέλθει στα μάτια, ξεπλύνετέ τα με άφθονο νερό για 15 λεπτά, μέχρι να υποχωρίσει ο ερεθισμός. Αν χρειάζεται

ιατρική παρακολούθηση, ο ηλεκτρολύτης της μπαταρίας αποτελείται από ένα μείγμα υγρών οργανικών ανθράκων και αλάτων λιθίου.

• Τα περιεχόμενα των ανοιχτών μπαταριών ενδέχεται να προκαλέσουν αναπνευστικά προβλήματα. Αναπνεύστε καθαρό αέρα. Σε περίπτωση που τα συμπτώματα επιμείνουν, αναζητήστε ιατρική συμβουλή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος εγκαυμάτων. Το υγρό της μπαταρίας ενδέχεται να εκραγεί, αν εκτεθεί σε φωτιά ή σπινθήρα.

Καπάκι της μπαταρίας (εικόνα 2)

Διατίθεται προστατευτικό καπάκι μπαταριών (α) για κάλυμμα των ακροδεκτών σε πακέτο μπαταριών που έχει αποσπαστεί. Χωρίς το προστατευτικό καπάκι στη θέση του, τυχόν χαλαρά μεταλλικά αντικείμενα θα μπορούσαν να βραχυκυκλώσουν τις επαφές, προκαλώντας κίνδυνο φωτιάς και ζημιά στο πακέτο μπαταριών.

1. Βγάλτε το προστατευτικό καπάκι μπαταριών (q) πριν τοποθετήσετε το πακέτο μπαταριών (d) στο φορτιστή ή το εργαλείο.

2. Τοποθετήστε το προστατευτικό καπάκι στις επαφές αμέσως μετά την αφαίρεση του πακέτου μπαταριών από το φορτιστή ή το εργαλείο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Βεβαιωθείτε ότι το προστατευτικό καπάκι μπαταριών είναι στη θέση του πριν αποθηκεύσετε ή μεταφέρετε ένα αποσυνδεμένο καπάκι μπαταριών.

Σετ μπαταριών (εικ. 1)

ΤΥΠΟΣ ΜΠΑΤΑΡΙΑΣ DC540, DC542, DC547, DC548

Τα DC540 και DC542 λειτουργούν με πακέτα μπαταριών των 12 volt. Τα DC547 και DC548 λειτουργούν με μπαταρίες 18 volt.

Συστάσεις αποθήκευσης

1. Ιδανικά, οι μπαταρίες πρέπει να αποθηκεύονται σε δροσερό και ξηρό μέρος, το οποίο δεν έρχεται σε άμεση

επαφή με την ηλιακή ακτινοβολία και δεν είναι εκτεθειμένο σε υπερβολικά υψηλές ή χαμηλές θερμοκρασίες.

1. Η μακρόχρονη αποθήκευση δεν θα βλάψει τις μπαταρίες ή το φορτιστή. Κάτω από τις κατάλληλες συνθήκες, μπορούν να αποθηκευτούν για 5 ή περισσότερα έτη.

Ετικέτες στο φορτιστή και τη μπαταρία

Εκτός από τα εικονίδια που χρησιμοποιούνται σε αυτό το εγχειρίδιο, οι ετικέτες στο φορτιστή και η μπαταρία έχουν τις ακόλουθες ενδείξεις:

Διαβάστε το εγχειρίδιο χρήσης πριν από τη χρήση.

Απαιτείται περιοδική λίπανση του δακτύλιου ο

Φόρτιση μπαταρίας.

Φορτισμένη μπαταρία.

Ελαττωματική μπαταρία.

Καθυστέρηση θερμής/ψυχρής μπαταρίας.

Μην αγγίζετε με αντικείμενα που είναι αγωγοί ηλεκτρισμού.

Μη φορτίζετε μπαταρίες που έχουν υποστεί ζημιά.

Χρησιμοποιείτε μόνο μπαταρίες της DEWALT, καθώς διαφορετικές μπαταρίες ενδέχεται να υποστούν διαρροή προκαλώντας προσωπικό τραυματισμό και ζημιές.

Μην εκθέτετε τη μπαταρία σε νερό.

Αντικαταστήστε αμέσως τυχόν ελαπτωματικά καλώδια.

Φορτίζετε μόνο σε περιβάλλον με θερμοκρασία από 4 °C έως 40 °C.

Απορρίψτε τη μπαταρία φροντίζοντας για την προστασία του περιβάλλοντος.

Μην αποτεφρώνετε τις μπαταρίες NiMH, NiCd+ και Li-Ion.

NiMH ^+ NiCd

Φορτίζει πακέτα μπαταριών NiMH και NiCd.

Li Ion

Φορτίζει πακέτα μπαταριών Li-Ion.

Δείτε τα τεχνικά δεδομένα για το χρόνο φόρτισης.

Περιεχόμενα συσκευασίας

Η συσκευασία περιέχει:

1 πιστολέτο καλαφατίσματος
1 φορτιστή (μόνο σε μοντέλα κιτ)
1 σετ μπαταρίας (μόνο σε μοντέλα κιτ)
1 θήκη συγκράτησης φυσιγγίου των 310 ml (DC540, DC548)
1 θήκη συγκράτησης σωληναρίου των 600 ml (DC542, DC547)
1'Εμβολο
1 Bíδα εμβόλου
1 Σωληνάριο λιπαντικού
Ακροστόμιο(α) (DC542, DC547)
Δακτύλιος(-οι)ι ο (DC542, DC547)
1 εγχειρίδιο οδηγιών
1 σχεδιάγραμμα σε μεγέθυνση
- Ελέγξτε για τυχόν ζημιά σε εργαλεία, εξαρτήματα ή παρελκόμενα, που μπορεί να έχει συμβεί κατά τη μεταφορά.
- Αφιερώστε επαρκή χρόνο, για να διαβάσετε και να κατανοήσετε αυτό το εγχειρίδιο, προτού θέσετε το εργαλείο σε λειτουργία.

Περιγραφή (εικ. 1)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην τροποποιείτε ποτέ το ηλεκτρικό εργαλείο ή οποιοδήποτε τμήμα του. Μπορεί να προκληθεί ζημιά ή προσωπικός τραυματισμός.

ΠΡΟΟΡΙΖΟΜΕΝΗ ΧΡΗΣΗ

Τα φορτιζόμενα (μπαταρίας) συγκολλητικά πιστολέτα DC540, DC542, DC547, DC548 είναι σχεδιασμένα για την έγχυση ευρείας ποικιλίας υλικών συγκόλλησης και καλαφατίσματος. ΜΗ χρησιμοποιείτε το εργαλείο σε συνθήκες υψηλής υγρασίας ή παρουσία εύφλεκτων υγρών ή αερίων.

Τα φορτιζόμενα (μπαταρίας) συγκολλητικά πιστολέτα DC540, DC542, DC547, DC548 είναι επαγγελματικά ηλεκτρικά εργαλεία. MHN επιτρέπετε σε παιδιά να έρθουν σε επαφή με το εργαλείο. Απαιτείται επιτήρηση, όταν αυτό το εργαλείο χρησιμοποιείται από άπειρους χρήστες.

To 12V DC540 kai to 18V DC548 δέχονται μόνο φυσίγγια των 310 ml. To 12V DC542 kai to 18V DC547 δέχονται μόνο πακέτα σωληναρίου 600 ml.

a. Σκανδάλη απελευθέρωσης ράβδου εμβόλου
β. Σκανδάλη
c. Διακόπτης απασφάλισης σκανδάλης
d. Σετ μπαταριών
e. Επιλογέας ταχύτητας
f Χειρολαβή ράβδου εμβόλου
g Ράβδος εμβόλου
h. Έμβολο
i Κουμπιά απελευθέρωσης
j. Θήκη συγκράτησης φυσιγγίου
k. Ακίδα διάτρησης φυσιγγίου
I. Θήκη συγκράτησης σωληναρίου
m. Καπάκι ακροστομίου
n. Ακροστόμιο

Ηλεκτρική ασφάλεια

Ο ηλεκτρικός κινητήρας έχει σχεδιαστεί μόνο για μία συγκεκριμένη ηλεκτρική τάση. Να φροντίζετε πάντα ώστε η τάση του πακέτου μπαταριών να αντιστοιχεί στην τάση της πινακίδας αποτίμησης. Να φροντίζετε επίσης ώστε η τάση στο φορτιστή σας να αντιστοιχεί στην τάση της πρίζας ηλεκτροδότησής σας.

Ο φορτιστής DEWALT έχει διπλή μόνωση σύμφωνα με το πρότυπο EN 60335.

Εάν το καλώδιο ρεύματος έχει υποστεί ζημιά, πρέπει να το αντικαταστήσετε με ειδικό καλώδιο που διατίθεται από τον οργανισμό εξυπηρέτησης πελατών της DEWALT.

Χρήση καλωδίου επέκτασης

Δεν θα πρέπει να χρησιμοποιείτε καλώδιο επέκτασης εκτός κι αν είναι απολύτως αναγκαίο. Χρησιμοποιήστε ένα εγκεκριμένο καλώδιο επέκτασης κατάλληλο για την ισχύ εισόδου του φορτιστή σας (δείτε τα τεχνικά δεδομένα). Το ελάχιστο μέγεθος αγωγού είναι 1mm². Το μέγιστο μήκος είναι 30 m.

Συναρμολόγηση και ρύθμιση

OEIDOPOIHSH: Πριν τη συναρμολόγηση και ρύθμιση, αφαιρείτε πάντα το πακέτο μπαταριών. Κλείνετε πάντα (διακόπτης σε θέση off) το εργαλείο πριν την εισαγωγή ή την αφαίρεση του πακέτου μπαταριών.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείτε μόνο πακέτα μπαταριών και φορτιστές της DEWALT.

Εισαγωγή και αφαίρεση του πακέτου μπαταριών

1. Εισάγετε το πακέτο μπαταριών (d) στην υποδοχή έως ότου κλειδώσει στη θέση της.
2. Για να αφαιρέσετε το πακέτο μπαταριών, πιέστε τα δύο κουμπιά (i) ταυτόχρονα και τραβήξτε το πακέτο από τη θήκη.

Ηλεκτρονικός έλεγχος ισχύος

Το εργαλείο είναι σχεδιασμένο να εγχύνει ευρεία ποικιλία συγκολλητικών και μονωτικών ουσιών και να εντοπίζει τυχόν μη έγχυση, ή αργή έγχυση του υλικού. Οι λόγοι για τους οποίους το εργαλείο μπορεί να μην εγχύνει το υλικό κατάλληλα, μπορεί να είναι η στερεοποίηση του υλικού, οπές στο φυσίγγιο/ σωληνάριο, παγωμένο υλικό και άλλα. Σ' αυτές τις περιπτώσεις, η ενσωματωμένη ηλεκτρονική μονάδα ελέγχου δύναμης θα απενεργοποιήσει το εργαλείο.

Τηρείτε πάντα τις συστάσεις του κατασκευαστή όσον αφορά τυχόν στερεοποίηση του υλικού, οπών στο φυσίγγιο/σωληνάριο, παγωμένο υλικό κλπ, για τη μείωση κινδύνου πρόκλησης ζημιάς στο σωληνάριο ή στο περίβλημα.

Αφαιρέστε το πακέτο μπαταριών και τοποθετήστε το νέο σωληνάριο υλικού / περίβλημα σύμφωνα με τις οδηγίες του κατασκευαστή και τις οδηγίες στην παράγραφο "Εισαγωγή υλικού". Προσκομίστε το εργαλείο σε κέντρο συντήρησης DEWALT εάν το εργαλείο εξακολουθεί να παρουσιάζει διακοπές στη λειτουργία του.

Σταθερή ταχύτητα

Η λειτουργία σταθερής ταχύτητας επιτρέπει στο υλικό να ρέει με την ίδια ταχύτητα, ανεξάρτητα από τη ρύθμιση μεταβλητής ταχύτητας, ή το ποσό υλικού στο φυσίγγιο.

Ηλεκτρονική αυτόματη αναστροφή

Αυτό το εργαλείο έχει λειτουργία αυτόματης αναστροφής, που αναστρέφει το έμβολο σε ορισμένες καταστάσεις, ανάλογα με το υλικό που χρησιμοποιείται και την ταχύτητα του εργαλείου.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ

Τα φορτιζόμενα συγκολλητικά πιστολέτα DC540, DC542, DC547 και το DC548 διατίθενται πλήρως συναρμολογημένα.

Οδηγίες χρήσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τηρείτε πάντα τις οδηγίες ασφαλείας και τους ισχύοντες κανονισμούς.

Πριν από τη λειτουργία, βεβαιωθείτε ότι το πακέτο μπαταριών είναι πλήρως φορτισμένο.

ΛΕΙΤΟΥΡΓΙΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κλείστε τη μονάδα και αποσυνδέστε το πακέτο μπαταριών πριν την εγκατάσταση και αφαίρεση παρελκομένων, πριν οποιαδήποτε ρύθμιση ή εκτέλεση επισκευών. Ασφαλίστε τη σκανδάλη όταν δεν χρησιμοποιείτε το εργαλείο και όταν το αποθηκεύετε.

Σκανδάλη (Εικόνα 1)

Για να ενεργοποιήσετε το εργαλείο, πιέστε τη σκανδάλη (b). Για να απενεργοποιήσετε το εργαλείο, απελευθερώστε τη σκανδάλη. Το εργαλείο είναι εξοπλισμένο με απασφάλιση σκανδάλης (c) για προστασία κατά τυχόν απροσδόκητης απελευθέρωσης του υλικού.

Απασφάλιση διακόπτη σκανδάλης (Εικόνα 1)

1. Για ασφάλιση της σκανδάλης, πιέστε το διακόπτη ασφάλισης σκανδάλης (c) προς τα πάνω. Το εργαλείο δεν θα λειτουργήσει με το διακόπτη στην ασφαλισμένη θέση.
2. Για απασφάλιση της σκανδάλης, πιέστε προς τα κάτω το διακόπτη ασφάλισης σκανδάλης.

Επιλογέας ταχύτητας (Εικόνα 1)

1. Γυρίστε τον επιλογέα ταχύτητας (ε) αριστερόστροφα για ελάχιστη ροή μονωτικού ή συγκολλητικού υλικού. Γυρίστε τον επιλογέα ταχύτητας δεξιόστροφα για μέγιστη ροή μονωτικού ή συγκολλητικού υλικού.
2. Πιέστε τη σκανδάλη (b) για να αρχίσει η ροή του υλικού.

Περιστρεφόμενη θήκη συγκράτησης φυσιγγίου

Η θήκη συγκράτησης φυσιγγίου περιστρέφεται 360° για την εφαρμογή υλικού σε κάθε γωνία.

Λαβή ράβδου εμβόλου (Εικόνα 1)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κλείστε (θέση off) και αποσυνδέστε το πακέτο μπαταριών πριν αναρτήσετε ή αποθηκεύσετε το εργαλείο. Ασφαλίστε τη σκανδάλη όταν δεν χρησιμοποιείτε το εργαλείο και όταν το αποθηκεύσετε.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για μείωση του κινδύνου σοβαρού προσωπικού τραυματισμού, ΜΗΝ χρησιμοποιείτε τη λαβή ράβδου του εμβόλου για την ανάρτηση οποιουδήποτε αντικειμένου. Μπορεί να προκληθεί σοβαρός τραυματισμός.

Η λαβή της ράβδου του εμβόλου μπορεί να χρησιμοποιηθεί για την ανάρτηση του εργαλείου από σταθερή θέση όταν δεν χρησιμοποιείται ή όταν έχει αποθηκευτεί.

Για τη ρύθμιση της ράβδου του εμβόλου (Εικόνα 1)

1. Για τη χειροκίνητη ρύθμιση της ράβδου του εμβόλου (g), πιέστε και κρατήστε πιεσμένη τη σκανδάλη απελευθέρωσης της ράβδου του εμβόλου (a).
2. Πιέστε ή τραβήξτε τη χειρολαβή ράβδου του εμβόλου (f) στην επιθυμητή θέση, κατόπιν απελευθερώστε τη σκανδάλη ράβδου του εμβόλου.

Για εισαγωγή υλικού

ΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος έκρηξης Το υλικό που έχει αφεθεί στη θήκη συγκράτησης φυσιγγίου/ σωληναρίου μπορεί να ξεραθεί εάν το παραμελήσετε. Να τηρείτε τις οδηγίες του κατασκευαστή όταν χρησιμοποιείτε μονωτικό ή συγκολλητικό υλικό, για μείωση του κινδύνου προσωπικού τραυματισμού.

ΘΗΚΗ ΣΥΓΚΡΑΤΗΣΗΣ ΦΥΣΙΓΓΙΟΥ (ΕΙΚ. 1)

1. Εξασφαλίστε ότι έχετε εγκαταστήσει την κατάλληλη θήκη συγκράτησης.
2. Χρησιμοποιήστε το διακόπτη απασφάλισης σκανδάλης (c) για την ασφάλιση της σκανδάλης (b).
3. Αφαιρέστε (κόψτε) το άκρο του ακροστομίου του σωληναρίου μονωτικού/συγκολλητικού υλικού. Τα μικρά ανοίγματα χρειάζονται περισσότερη πίεση για την ώθηση του υλικού και έτσι πιθανώς να επηρεαστεί η διάρκεια της μπαταρίας. Η υφή του υλικού και η ταχύτητα της εφαρμογής επηρεάζουν την ομαλότητα και τη ροή του υλικού.
4. Τρυπήστε την εσωτερική σφράγιση του σωληναρίου μονωτικού ή συγκολλητικού υλικού με τη χρήση της ακίδας διάτρησης (Κ) που βρίσκεται στο κάτω μέρος του εξαρτήματος συγκράτησης φυσιγγίου.

ΠΡΟΣΟΧΗ: Κίνδυνος πρόκλησης ζημιάς στο εργαλείο. Εάν δεν τρυπήσετε την εσωτερική σφραγίδα, το υλικό μπορεί να πιεστεί μέσω του πίσω μέρους του σωληναρίου και να προκαλέσει ζημιά στο εργαλείο.

ΠΡΟΣΟΧΗ: Κίνδυνος πρόκλησης ζημιάς στο εργαλείο. Διατηρείτε τη ράβδο του εμβόλου, τη θήκη συγκράτησης φυσιγγίου και το φυσίγγιο καθαρά συνεχώς. Η τυχόν ανάσυρση μιας ράβδου εμβόλου που είναι καλυμμένη με ξηραμένο υλικό, μπορεί να προκαλέσει ζημιά στα εσωτερικά εξαρτήματα του εργαλείου και να προκαλέσει απώλεια ευθυγράμμισης του σωλήνα.

1. Κρατήστε σταθερά το εργαλείο, πιέστε τη σκανδάλη απελευθέρωσης της ράβδου του εμβόλου (a) για να απεμπλακεί και απελευθερώστε τη ράβδο του εμβόλου (g). Με τη χρήση της λαβής της ράβδου του εμβόλου (f), πιέστε τη ράβδο του εμβόλου (g) προς τα πίσω, ώστε να μπει το σωληνάριο μονωτικού/συγκολλητικού υλικού στη θήκη του φυσιγγίου.

2. Εισαγάγετε το σωληνάριο μονωτικού/ συγκολλητικού υλικού.

3. Πιέστε και κρατήστε πατημένη τη σκανδάλη απελευθέρωσης της ράβδου εμβόλου (a) ενώ σπρώχνετε τη λαβή της ράβδου εμβόλου (f) προς τα εμπρός μέχρις ότου το έμβολο (h) βρεθεί στο εσωτερικό μέρος του σωληναρίου.

4. Απελευθερώστε τη σκανδάλη απελευθέρωσης της ράβδου του εμβόλου.

5. Περιστρέψτε τη θήκη συγκράτησης φυσιγγίου στην επιθυμητή γωνία.

ΘΗΚΗ ΣΥΓΚΡΑΤΗΣΗΣ ΣΩΛΗΝΑΡΙΟΥ (EΙΚΟΝΑ 1)

ΣΗΜΑΝΤΙΚΟ: Εισαγάγετε το πακέτο σωληναρίου στη θήκη σωληναρίου και κόψτε το περίβλημα (το πλησιέστερο άκρο στο ακροφύσιο) σύμφωνα με τις οδηγίες του κατασκευαστή. Αυτή η θήκη σωληναρίου έχει σχεδιαστεί για χρήση MONO με πακέτα σωληναρίου. MHN αφαιρείτε το υλικό καλαφατίσματος/το αυτοκόλλητο από το περίβλημα. MH βυθίζετε ποτέ το ακροφύσιο σε οποιονδήποτε τύπο υλικού.

ΠΡΟΣΟΧΗ: Κίνδυνος πρόκλησης ζημιάς στο εργαλείο. Μη χειρίζεστε το εργαλείο με τη θήκη του σωληναρίου άδεια, καθώς το έμβολο μπορεί να έρθει σε επαφή με το τελικό καπάκι και να προκληθεί θραύση.

1. Ξεβιδώστε το καπάκι του ακροστομίου (m) και αφαιρέστε το ακροστόμιο (n).
2. Πιέστε και κρατήστε πιεσμένη τη σκανδάλη απελευθέρωσης ράβδου εμβόλου (a). Με τη χρήση της λαβής της ράβδου του εμβόλου (f), τραβήξτε τη ράβδο του εμβόλου (g) προς τα πίσω, ώστε να χωρέσει το σωληνάριο μονωτικού/συγκολλητικού υλικού στη θήκη του σωληναρίου (l).
3. Εισαγάγετε το πακέτο του σωληναρίου στη θήκη του σωληναρίου και κόψτε το περίβλημα σύμφωνα με τις οδηγίες του κατασκευαστή.
4. Με το άκρο του ακροστομίου στην αντίθετη από το εργαλείο πλευρά, βιδώστε το καπάκι του ακροστομίου στη θήκη του σωληναρίου.
5. Κόψτε το άκρο του καπακιού του ακροστομίου για την κατάλληλη εφαρμογή.

Για αλλαγή των θηκών συγκράτησης (εικ. 3, 4)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κλείστε τη μονάδα και αποσυνδέστε το σετ μπαταριών πριν την εγκατάσταση και αφαίρεση των παρελκόμενων, πριν οποιαδήποτε ρύθμιση ή εκτέλεση επισκευών. Ασφαλίστε τη σκανδάλη όταν δεν χρησιμοποιείτε το εργαλείο και όταν το αποθηκεύετε.

ΓΙΑ ΑΦΑΙΡΕΣΗ ΤΗΣ ΘΗΚΗΣ ΣΥΓΚΡΑΤΗΣΗΣ ΦΥΣΙΓΓΙΟΥ (ΕΙΚ. 3)

1. Αφαιρέστε τη βίδα του εμβόλου (r) και το έμβολο φυσιγγίου (s) από το εσωτερικό μέρος της θήκης του φυσιγγίου (j).
2. Πιέστε και κρατήστε πιεσμένη τη σκανδάλη της ράβδου του εμβόλου (α) και τραβήξτε τη λαβή της ράβδου του εμβόλου (f) προς τα πίσω ώστε να έχετε πρόσβαση στο παξιμάδι του κυλίνδρου (t). Απελευθερώστε τη σκανδάλη απελευθέρωσης της ράβδου του εμβόλου.
3. Με ένα εργαλείο 13 mm (1/2 in.), περιστρέψτε το παξιμάδι (t) αριστερόστροφα για να αφαιρεθεί.

ΕΛΛΗΝΙΚΑ

1. Τώρα μπορείτε να αφαιρέσετε εύκολα τη ροδέλα του πίσω άκρου (x), τη ροδέλα διαστήματος (u) και τη θήκη συγκράτησης φυσιγγίου (j).

ΓΙΑ ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΘΗΚΗΣ ΣΥΓΚΡΑΤΗΣΗΣ ΤΟΥ ΣΩΛΗΝΑΡΙΟΥ (ΕΙΚ. 4)

1. Τοποθετήστε τη ροδέλα διαστήματος του πίσω καπακιού (ν) και το καπάκι του οπίσθιου άκρου (w) [μικρές σπειρώσεις] στη μύτη του εργαλείου.
   ΣΗΜΕΙΩΣΗ: Η πλευρά της ροδέλας διαστήματος του πίσω καπακιού με το διπλό κολάρο, έχει πρόσοψη αντίπλευρη προς το εργαλείο.
2. Τοποθετήστε τη ροδέλα διαστήματος του πίσω άκρου (x) στο επάνω μέρος του καπακιού οπίσθιου άκρου (w) και βιδώστε το παξιμάδι του κυλίνδρου (t) στη μύτη του εργαλείου. Σφίξτε και ασφαλίστε το παξιμάδι με ένα εργαλείο 13 mm (1/2 in.). Αυτό το πιστολέτο καλαφατίσματος έχει σχεδιαστεί για να επιτρέπει στο οπίσθιο ακραίο πώμα να περιστρέφεται ελεύθερα.
3. Πιέστε και κρατήστε πατημένη τη σκανδάλη απελευθέρωσης της ράβδου εμβόλου και σπρώξτε τη ράβδο εμβόλου (g) πλήρως προς τα εμπρός. Απελευθερώστε τη σκανδάλη.
4. Βιδώστε τη θήκη του σωληναρίου (Ι) στο οπίσθιο ακραίο πώμα (w).
5. Συναρμολογήστε το έμβολο κάννης (γ) στη ράβδο εμβόλου (g) και βιδώστε τη βίδα εμβόλου (aa) στη ράβδο εμβόλου με τη σειρά που φαίνεται στην Εικόνα 4. Αυτό θα ασφαλίσει το έμβολο κάννης (γ) στη θέση του. Σφίξτε καλά.

ΣΗΜΕΙΩΣΗ: Πριν από τη συναρμολόγηση της θήκης σωληναρίου (1), βεβαιωθείτε ότι έχει λιπανθεί πλήρως ο δακτύλιος ο (z). Εάν δεν έχει λιπανθεί πλήρως, χρησιμοποιήστε το λιπαντικό που περιλαμβάνεται για να λιπάνετε πλήρως το δακτύλιο ο πριν από τη συναρμολόγηση. Μπορεί να χρειαστεί τακτική λίπανση του δακτύλιου ο του εμβόλου (z) κατά τη διάρκεια χρήσης του πιστολέτου καλαφατίσματος. Προς διατήρηση της ομαλής λειτουργίας ενώ παρέχετε το υλικό, απλώστε μια λεπτή στρώση του παρεχόμενου λιπαντικού στην εξωτερική επιφάνεια του δακτύλιου ο.

ΣΗΜΑΝΤΙΚΟ:

- Υπό κανονική χρήση, το λιπαντικό που περιλαμβάνεται με το πιστολέτο καλαφατίσματος δεν αναμένεται να προκαλέσει ερεθισμό στα μάτια. Ο ερεθισμός στα μάτια ενδέχεται να προκληθεί υπό άμεση επαφή ή σε περιοχές που δεν έχουν καλό εξαερισμό.

- Η βραχυχρόνια επαφή του δέρματος με το λιπαντικό δεν αναμένεται να προκαλέσει ερεθισμό. Η άμεση, επαναλαμβανόμενη ή μακροχρόνια έκθεση ενδέχεται να προκαλέσει ερεθισμό ή κοκκινίλα στο δέρμα.

1. Πιέστε και κρατήστε πιεσμένη τη σκανδάλη απελευθέρωσης του εμβόλου και τραβήξτε τη λαβή της ράβδου του εμβόλου πίσω, πριν τη φόρτωση του υλικού. Το τράβηγμα του εμβόλου κάννης προς τα πίσω θα λιπάνει το εσωτερικό μέρος της θήκης σωληναρίου (I). Αναμένεται αρχική αντίσταση της ράβδου εμβόλου μέχρις ότου τραβηχτεί πλήρως τα πίσω το έμβολο κάννης.
2. Τοποθετήστε το ακροστόμιο (n) στη θήκη σωληναρίου (l) και βιδώστε το καπάκι του ακροστομίου (m) στο ακροστόμιο.

Για αφαίρεση της θήκης σωληναρίου, αντιστρέψτε την παραπάνω διαδικασία.

ΣΗΜΕΙΩΣΗ: Το παξιμάδι (t) μπορεί να χρειαστεί να ξανασφιχτεί για να βεβαιωθεί το γεγονός ότι το εργαλείο λειτουργεί σωστά. Εάν χαλαρώσει το παξιμάδι στο φορέα, χρησιμοποιήστε ένα εργαλείο 13 mm (1/2 in.) για να το ξανασφίξετε.

ΣΥΝΤΗΡΗΣΗ

Το ηλεκτρικό εργαλείο της DEWALT έχει σχεδιαστεί για μακρόχρονη λειτουργία με ελάχιστη συντήρηση. Η συνεχής ικανοποιητική λειτουργία εξαρτάται από την κατάλληλη φροντίδα του εργαλείου και τον τακτικό καθαρισμό του.

Λίπανοη

Αυτό το εργαλείο δεν απαιτεί λίπανση.

ΣΗΜΕΙΩΣΗ: Μπορεί να χρειαστεί περιοδική λίπανση του δακτύλιου ο του εμβόλου (z) κατά τη διάρκεια χρήσης του πιστολέτου καλαφατίσματος. Προς διατήρηση της ομαλής λειτουργίας κατά την παροχή του υλικού, απλώστε μια λεπτή στρώση από το παρεχόμενο λιπαντικό στην εξωτερική επιφάνεια του δακτύλιου ο.

ΠΡΟΣΟΧΗ: Μη λιπαίνετε το εργαλείο, μια και αυτό θα προκαλέσει ζημιά στα εσωτερικά του εξαρτήματα.

Καθαρισμός

ΠΡΟΣΟΧΗ: Κίνδυνος πρόκλησης ζημιάς στο εργαλείο. Υλικό που έχει αφεθεί στη θήκη συγκράτησης φυσιγγίου/σωληναρίου μπορεί να ξεραθεί εάν το παραμελήσετε. Μην επιχειρήσετε την έγχυση υλικού σε τέτοια κατάσταση. Τηρείτε τις οδηγίες του κατασκευαστή όταν χρησιμοποιείτε μονωτικό ή συγκολλητικό υλικό, για μείωση του κινδύνου ζημιάς σε περιουσιακά στοιχεία.

Για τον καθαρισμό της θήκης συγκράτησης φυσιγγίου, ακολουθήστε τις οδηγίες του κατασκευαστή για τον καθαρισμό υλικού από το ακροστόμιο, το έμβολο του κυλίνδρου και τη ράβδο του εμβόλου.

Για τον καθαρισμό της θήκης συγκράτησης του σωληναρίου, ξεβιδώστε το καπάκι του ακροστομίου (m) και τη θήκη συγκράτησης του σωληναρίου (l) και αφαιρέστε την από το εργαλείο. Ακολουθήστε τις συστάσεις του κατασκευαστή για τον καθαρισμό του υλικού από το ακροστόμιο, το έμβολο του κυλίνδρου, τη ράβδο του εμβόλου και τη θήκη συγκράτησης του σωληναρίου.

ΟΔΗΓΙΕΣ ΚΑΘΑΡΙΣΜΟΥ ΤΟΥ ΦΟΡΤΙΣΤΗ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος ηλεκτροπληξίας. Αποσυνδέστε το φορτιστή από την πρίζα, προτού τον καθαρίσετε. Τυχόν ακαθαρσίες και γράσο μπορούν να απομακρυνθούν από το εξωτερικό τμήμα ενός φορτιστή χρησιμοποιώντας ένα πανί ή μια μαλακή, όχι μεταλλική βούρτσα. Μη χρησιμοποιείτε νερό ή οποιαδήποτε διαλύματα καθαρισμού.

Προαιρετικά παρελκόμενα.

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Ορισμένα

παρελκόμενα, εκτός απ' αυτά που διατίθενται από την DEWALT, δεν έχουν δοκιμαστεί μ' αυτό το προϊόν. Η χρήση αυτών των παρελκομένων με το παρόν εργαλείο μπορεί να είναι επικίνδυνη. Για τη μείωση του κινδύνου τραυματισμού, πρέπει να χρησιμοποιείτε μόνο τα συνιστώμενα από τη DEWALT παρελκόμενα μ' αυτό το προϊόν.

Συμβουλευτείτε τον αντιπρόσωπό σας για περισσότερες λεπτομέρειες όσον αφορά τα κατάλληλα παρελκόμενα.

Για την προστασία του περιβάλλοντος

Ξεχωριστή συλλογή. Αυτό το προϊόν δεν πρέπει να απορρίπτεται μαζί με τα συνήθη οικιακά απορρίμματα.

Εάν διαπιστώσετε κάποια μέρα ότι το προϊόν σας της DΕWALT χρειάζεται αντικατάσταση, ή εάν δεν το χρειάζεστε πια, μην το απορρίψετε μαζί με τα οικιακά απορρίμματα. Τοποθετήστε αυτό το προϊόν σε ειδικό κάδο για ξεχωριστή συλλογή.

Η ξεχωριστή συλλογή χρησιμοποιημένων προϊόντων και συσκευασιών επιτρέπει την ανακύκλωση και επαναχρησιμοποίηση των υλικών. Η επαναληπτική χρήση των ανακυκλωμένων υλικών βοηθά στην αποφυγή της μόλυνσης του περιβάλλοντος και μειώνει τη ζήτηση πρώτων υλών.

ΕΛΛΗΝΙΚΑ

Οι τοπικοί κανονισμοί μπορεί να προβλέπουν την ξεχωριστή συλλογή ηλεκτρικών προϊόντων από τα νοικοκυριά σε δημοτικά κέντρα συλλογής απορριμμάτων, ή από τον αντιπρόσωπο όταν αγοράζετε ένα νέο προϊόν.

Η DEWALT διαθέτει εγκατάσταση για τη συλλογή και ανακύκλωση των προϊόντων DEWALT όταν φτάσουν στο τέλος του ωφέλιμου χρόνου ζωής τους. Για να εκμεταλλευτείτε αυτή την υπηρεσία, παρακαλούμε επιστρέψτε το προϊόν σας σε οποιονδήποτε αντιπρόσωπο συντήρησης ο οποίος θα το συλλέξει εκ μέρους σας.

Μπορείτε να βρείτε τη διεύθυνση του πλησιέστερου εξουσιοδοτημένου αντιπροσώπου συντήρησης μέσω επικοινωνίας με το τοπικό σας γραφείο της DEWALT στη διεύθυνση που αναφέρεται στο παρόν εγχειρίδιο. Εναλλακτικά, μπορείτε να βρείτε κατάλογο εξουσιοδοτημένων αντιπροσώπων συντήρησης της DEWALT, καθώς και πλήρεις λεπτομέρειες για την εξυπηρέτηση μετά την πώληση και πληροφορίες υπευθύνων στο διαδίκτυο, στη διεύθυνση www.2helpU.com.

Η μπαταρία μεγάλης διάρκειας λειτουργίας πρέπει να επαναφορτίζεται, όταν αδυνατεί πλέον να παράγει επαρκή ισχύ για εργασίες, οι οποίες πραγματοποιούνταν εύκολα στο παρελθόν. Στο τέλος της ωφέλιμης διάρκειας ζωής της, απορρίψτε της με τρόπο που σέβεται το περιβάλλον:

• Εξαντλήστε τη μπαταρία λειτουργώντας το εργαλείο, κατόπιν αφαιρέστε την από το εργαλείο.
• Οι κυψέλες Li-Ion, NiCd και NiMH είναι ανακυκλώσιμες. Προσκομίστε τις στον τοπικό σας αντιπρόσωπο ή σε τοπικό κέντρο ανακύκλωσης. Οι μπαταρίες που έχουν συλλεχθεί θα ανακυκλωθούν ή θα απορριφθούν με τον κατάλληλο τρόπο.

ΕΓΓΥΗΣΗ

• ΕΓΓΥΗΣΗ ΙΚΑΝΟΠΟΙΗΣΗΣ 30 ΗΜΕΡΩΝ ΧΩΡΙΣ ΡΙΣΚΟ •

Εάν δεν είστε ικανοποιημένος (η) με την απόδοση του εργαλείου DEWALT, απλά επιστρέψτε το εντός 30 ημερών, στην ίδια κατάσταση που το είχατε αγοράσει, στο κατάστημα απ' όπου το αγοράσατε, για να λάβετε πλήρη επιστροφή των χρημάτων σας ή ανταλλαγή με άλλο προϊόν. Πρέπει να προσκομίσετε απόδειξη αγοράς.

• ΣΥΜΒΟΛΑΙΟ ΔΩΡΕΑΝ ΣΥΝΤΗΡΗΣΗΣ ΕΝΟΣ ΕΤΟΥΣ •

Εάν χρειάζεστε συντήρηση ή επισκευή του εργαλείου DEWALT που αγοράσατε εντός 12 μηνών από την ημερομηνία αγοράς, αυτή θα πραγματοποιηθεί χωρίς χρέωση σε εξουσιοδοτημένο αντιπρόσωπο συντήρησης της DEWALT Πρέπει να προσκομίσετε απόδειξη αγοράς. Το συμβόλαιο αυτό καλύπτει το κόστος εργασίας και ανταλλακτικών για ηλεκτρικά εργαλεία. Εξαιρούνται τα παρελκόμενα.

• ΠΛΗΡΗΣ ΕΓΓΥΗΣΗ ΕΝΟΣ ΕΤΟΥΣ •

Εάν το προϊόν της DEWALT που αγοράσατε παρουσιάσει βλάβη λόγω ελαττωματικών υλικών ή εργασίας σε διάστημα 12 μηνών από την ημερομηνία αγοράς του, εγγυώμαστε τη δωρεάν αντικατάσταση όλων των ελαττωματικών εξαρτημάτων, ή, κατά την αποκλειστική μας κρίση, τη δωρεάν αντικατάσταση της μονάδας, με την προϋπόθεση ότι:

• Το προϊόν δεν έχει υποστεί κακομεταχείριση.
- Δεν έχουν επιχειρηθεί επισκευές από μη εξουσιοδοτημένα άτομα.
- Έχει προσκομιστεί απόδειξη της ημερομηνίας αγοράς. Η παρούσα εγγύηση προσφέρεται ως πρόσθετη παροχή και είναι επιπλέον των νομικών δικαιωμάτων των καταναλωτών.

Για τη διεύθυνση του κοντινότερου σε σας εξουσιοδοτημένου αντιπροσώπου συντήρησης της DEWALT, παρακαλούμε χρησιμοποιήστε τον κατάλληλο αριθμό τηλεφώνου που βρίσκεται στο πίσω μέρος του παρόντος εγχειριδίου. Εναλλακτικά, μπορείτε να βρείτε κατάλογο εξουσιοδοτημένων αντιπροσώπων συντήρησης της DEWALT, καθώς και πλήρεις λεπτομέρειες για την εξυπηρέτηση μετά την πώληση στο διαδίκτυο, στη διεύθυνση www.2helpU.com.

Belgique et Luxembourg	DEWALT		Tel:	+32 (0)015 - 15 47 9211
België en Luxemburg	Mechelen Campus, Schaliënhoevedreef 20E		Fax:	+32 (0)015 - 15 47 9210
B-2800 Mechelen www.dewalt.com
Danmark	DEWALT Tlf: 70 20 15 10
Sluseholmen 2-4 Fax: [phone] København SV www.dewalt-nordic.com
Deutschland	DEWALT Tel: [phone]
Richard-Klinger-Straße Fax: [phone] Idstein www.dewalt.de
λλάς	Black & Decker (Hellas) S.A.Στράβωνος 7 & Βουλιαγμένης 159Service: [phone]		Tηλ:Φαξ:	[phone](01) 8983-570
Γλυφάδα 16674, Αθήνα
España	DEWALT		Tel:	934 797 400
Parque de Negocios “Mas Blau”Edificio Muntadas, c/Bergadá, 1, Of. A608820 El Prat de Llobregat (Barcelona)	Fax: [phone]
France	DEWALT		Tel:	472 20 39 72
Le PaisyBP 21, 69571 Dardilly Cedex		Fax: [phone]www.dewalt.fr
Schweiz	DEWALT		Tel:	01 - 730 67 47
Suisse	In der Luberzen 40		Fax:	01 - 730 70 67
Svizzera	8902 Urdorf		www.dewalt.ch
Ireland	DEWALT		Tel:	00353-2781800
Calpe House Rock HillBlack Rock, Co. Dublin		Fax: [phone]www.dewalt.ie
Italia	DEWALT Tel: [phone]
Viale Elvezia 220052 Monza (Mi)		Fax: [phone]www.dewalt.it
Nederland	DEWALT BV		Tel:	0164 283000
Joulehof 124622 RG Bergen Op Zoom		Fax: [phone]www.dewalt.com
Norge	DEWALT		Tel:	22 90 99 00
Postboks 4814, Nydalen0422 Oslo		Fax: [phone]www.dewalt-nordic.com
Österreich	DEWALT		Tel:	01 - 66116 - 0
Werkzeugevertriebs GmbHErlaaerstraße 165, Postfach 320,1231 Wien		Fax: 01 - 66116 - 14www.dewalt.at
Portugal	DEWALT		Tel:	214 66 75 00
Rua Egas Moniz 173João do Estoril, 2766-651 Estoril		Fax: [phone]
Suomi	DEWALT		Puh:	010 400 430
Keilasatama 302150 Espoo www.dewalt-nordic.com		Faksi: [phone]
D	EWALT		Tel:	010 400 430
Kägelhamnen 302150 Esbo		Fax: [phone]www.dewalt-nordic.com
Sverige	DEWALT, c/o Regus		Tel:	031 68 61 00
Fabriksgatan 7412 50 Göteborg		Fax: [phone]www.dewalt-nordic.com
Türkiye	Merkez Servis		Tel:	0212 361 60 20
	Tersane Cad.Nafe Sokak 1-3/4 Karaköy - İstanbul		Faks:	0212 361 60 19
United Kingdom	DEWALT		Tel:	01753-56 70 55
210 Bath RoadSlough, Berks SL1 3YD		Fax: [phone]www.dewalt.co.uk
