BRUGSANVISNING DC548 DEWALT

Du har valgt et DEWALT værktøj. Mange års erfaring og indgående produktudvikling og innovation gør DEWALT til en af de mest pålidelige partnere til professionelle brugere af elværktøj.

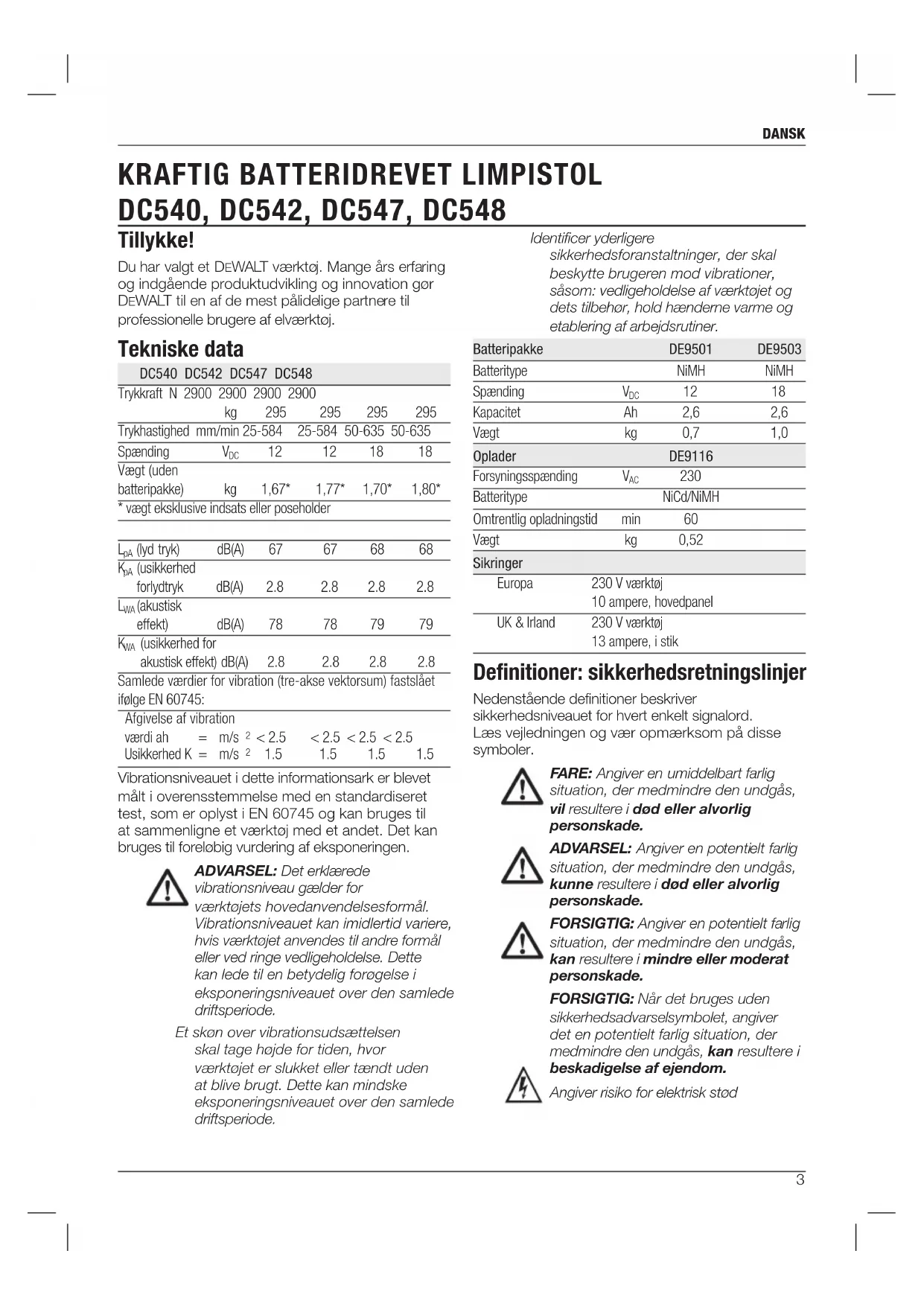

Tekniske data

DC540 DC542 DC547 DC548
Trykkraft N 2900 kg	2900 kg	2900 kg	2900 kg	295 kg	295 kg
Trykhastighed mm/min	25-584	25-584	50-635	50-635	50-635
Spænding V_DC	12	12	18	18	18
Vægt (uden batteripakke) kg	1,67*	1,77*	1,70*	1,80*

* vægt eksklusive indsats eller poseholder

L_pA (lyd tryk)	dB(A)	67	67	68	68
K_pA (usikkerhed forlydtryk)	dB(A)	2.8	2.8	2.8	2.8
L_WA (akustisk effekt)	dB(A)	78	78	79	79
K_WA (usikkerhed for akustisk effekt)	dB(A)	2.8	2.8	2.8	2.8

Samlede værdier for vibration (tre-akse vektorsum) fastslået ifølge EN 60745:

Afgivelse af vibration
værdi ah	=	m/s2	< 2.5	< 2.5	< 2.5	< 2.5
Usikkerhed K	=	m/s2	1.5	1.5	1.5	1.5

Vibrationsniveauet i dette informationsark er blevet målt i overensstemmelse med en standardiseret test, som er oplyst i EN 60745 og kan bruges til at sammenligne et værktøj med et andet. Det kan bruges til foreløbig vurdering af eksponeringen.

ADVARSEL: Det erklærede vibrationsniveau gælder for værktøjets hovedanvendelsesformål. Vibrationsniveauet kan imidlertid variere, hvis værktøjet anvendes til andre formål eller ved ringe vedligeholdelse. Dette kan lede til en betydelig forøgelse i eksponeringsniveauet over den samlede driftsperiode.

Et skøn over vibrationsudsættelsen skal tage højde for tiden, hvor værktøjet er slukket eller tændt uden at blive brugt. Dette kan mindske eksponeringsniveauet over den samlede driftsperiode.

Identifier yderligere

sikkerhedsforanstaltninger, der skal beskytte brugeren mod vibrationer, såsom: vedligeholdelse af værktøjet og dets tilbehør, hold hænderne varme og etablering af arbejdsrutiner.

Batteripakke		DE9501	DE9503
Batteritype		NiMH	NiMH
Spænding	V_DC	12	18
Kapacitet	Ah	2,6	2,6
Vægt	kg	0,7	1,0
Oplader		DE9116
Forsyningsspænding	V_AC	230
Batteritype		NiCd/NiMH
Omtrentlig opladningstid	min	60
Vægt	kg	0,52
Sikringer
Europa	230 V værktøj10 ampere, hovedpanel
UK & Irland	230 V værktøj13 ampere, i stik

Definitioner: sikkerhedsretningslinjer

Nedenstående definitioner beskriver sikkerhedsniveauet for hvert enkelt signalord. Læs vejledningen og vær opmærksom på disse symboler.

FARE: Angiver en umiddelbart farlig situation, der medmindre den undgås, vil resultere i død eller alvorlig personskade.

ADVARSEL: Angiver en potentielt farlig situation, der medmindre den undgås, kunne resultere i død eller alvorlig personskade.

FORSIGTIG: Angiver en potentielt farlig situation, der medmindre den undgås, kan resultere i mindre eller moderat personskade.

FORSIGTIG: Når det bruges uden sikkerhedsadvarselsymbolet, angiver det en potentielt farlig situation, der medmindre den undgås, kan resultere i beskadigelse af ejendom.

Angiver risiko for elektrisk stød

DANSK

EF-konformitetserklæring

For yderligere oplysninger, kontakt DEWALT på følgende adresse eller henvis til bagerst i vejledningen.

Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne af DEWALT.

H. Jopman

Horst Grossmann

Vicepræsident for Maskinteknik og Produktudvikling DEWALT, Richard-Klinger-Strase 11, D-65510, Idstein, Tyskland

30.0.2008

ADVARSEL: Laes

instruktionsvejledningen for at reducere risikoen for personskader.

Generelle sikkerhedsadvarsler for elektrisk værktøj

ADVARSEL! Læs alle

Udtrykket "elektrisk værktøj" i advarslerne henviser til elektrisk værktøj tilsluttet lysnettet (med el-ledning) eller batteridrevet elektrisk værktøj (uden el-ledning).

1) SIKKERHED I ARBEJDSOMRÅDET

a) Sørg for, at arbejdsområdet er rent og vel oplyst. Rodede eller mørke områder giver anledning til ulykker.
b) Undlad at benytte elektrisk værktøj i en eksplosionsfarlig atmosfære, f.eks. ved tilstedeværelse af brændbare væsker, gasser eller støv. Elektrisk værktøj skaber

gnister, der kan antænde støvet eller dampene.

c) Hold børn og omkringstående på afstand när der anvendes elektrisk værktøj. Distraktioner kan medfore, at du mister kontrollen.

2) ELEKTRISK SIKKERHED

a) Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stød.
b) Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.
c) Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj øges risikoen for elektrisk stød.
d) Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stod.
e) Når elektrisk værktøj benyttes udendørs skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning der er egnet til udendørs brug reducerer risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektrisk stød.

3) PERSONLIG SIKKERHED

a) Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, när du benytter et elektrisk værktøj. Brug ikke elektrisk værktøj, när du er træt eller påvirket af narkotika, alkohol eller medicin. En ojebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorlig personskade.
b) Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr såsom støvmaske, skridsikre sikerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget af personskader.

c) Undgå utilsigtet opstart. Sørg for at der er slukket for kontakten inden værktøjet tilsluttes strømkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktoj bæres med fingeren på kontakten eller tilsluttes når kontakten er tændt, giver det anledning til ulykker.
d) Fjern eventuelle justerings- eller skruenøgler, før det elektriske værktøj startes. En skruenogle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning til personskade.
e) Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktoj når uventede situationer opstår.
f) Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægelige dele.
g) Hvis der anvendes støvudsugnings- eller -opsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget af støv.

4) anvendelse og vedligeholdelse af eleKtrisK værKtøj

a) Undlad at bruge magt over for det elektriske værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnet til.
b) Undlad at benytte elektrisk værktøj, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres.
c) Træk stikket ud af stikkontakten og/ eller batterienheden fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes eller det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for at værktøjet startes utilsigtet.
d) Opbevar elektrisk værktøj uden for rækkevidde af børn, og tillad ikke personer som ikke er bekendt med dette elektriske værktøj eller disse instruktioner at betjene værktøjet. Elektrisk værktøj er farligt i hænderne på personer, som ikke er instrueret i brugen deraf.
e) Vedligeholdelse af elektrisk værktøj. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen

af værktøjet. Hvis det elektriske værktoj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdt værktøj.

f) Hold skæreværktøj skarpe og rene.

Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbojelighed til at binde og er lettere at styre.

g) Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation.

a) Må kun genoplades med den oplader, som er angivet af fabrikanten. En oplader, der er beregnet til en bestemt type batteripakke, kan udgøre en brandrisiko, hvis den bruges med en anden type batteripakke.
b) Brug kun elektrisk værktøj med de batteripakker, der er beregnet til hver enkelt type. Brug af andre batteripakker kan skabe risiko for personskade og brand.
c) Når en batteripakke ikke er i brug, skal den holdes borte fra andre metalgenstande, så som papirclips, mønter, nøgler, søm, skruer og andre små metalgenstande, der kan danne forbindelse mellem to elektriske kontaktflader. Kortslutninger mellem batterikontakter kan forårsage forbrænding eller brand.
d) Hvis en batteripakke udsættes for overlast, kan der sive væske ud. Undgå berøring. Hvis væsken berøres ved et tilfælde, skal der skylles med masser af vand. Hvis der kommer væske i øjnene, skal der desuden søges lægehjælp. Batterivæske kan forårsage irritation eller forbrænding.

6) serviCe

a) Elektrisk værktøj skal serviceres af en kvalificeret servicetekniker som udelukende benytter identiske reservedele. Derved sikres at værktojets driftssikkerhed opretholdes.

Yderligere sikkerhedsinstruktioner for limpistoler

• Hold værktøjet ved de isolerede gribeflader, når der udføres en opgave, hvor skæreværktøj kan risikere at komme i kontakt med skjulte el-ledninger eller dets egen forsyningsledning. Kontakt med en strømførende ledning vil også gøre uafdækkede metaldele på værktøjet strømførende og give brugeren elektrisk stød.
• Hold hænderne væk fra limpistolens stempel og området omkring stempelstangen. Fingre kan blive knust mellem tubeholderen og stemplet.
• Når limpistolen betjenes over hovedhøjde, skal man sørge for, at stempelstangen ikke peger mod hovedet, specielt øjnene.

Stempelstangen kan glide tilbage i retning af brugeren. Bær altid sikkerhedsbriller, när limpistolen anvendes.

• Arbejd altid i veludluftede områder og bær passende åndedrætsværn om nødvendigt. Dampe fra visse typer fugemasse og lim kan være giftige.
• Sluk for enheden og tag batteripakken ud, før der monteres eller afmonteres tilbehør, før der foretages justeringer eller reparationer. En utilsigtet opstart kan forårsage personskade.

- Brug kun tilbehør, som fabrikanten af din model anbefaler. Tilbehør, der er velegnet til et værktøj kan være farligt, når det bruges med et andet værktøj. Brug af forkert tilbehør kan skabe risiko for personskade.

• Lås aftrækkeren i OFF-positionen, när den ikke er i brug for at undgå utilsigtet udledning af materiale.
• Pas på ikke at få fugemasse eller lim på batteriets kontaktpunkter.
• Fabrikantens instruktioner vedrørende fugemasse og lim skal læses og følges.

FARE: Hold hænderne væk fra stemplet og området omkring stemplet.

ADVARSEL: Brug ikke værktøjet på en stige.

Yderligere risici

Selvom relevante sikkerhedsforskrifter overholdes og passende sikkerhedsanordninger bringes i anvendelse, kan der ikke undgås at være yderligere risici. Disse er:

– Risiko for at klemme eller knuse fingrene.
- Risiko for at indånde dampe under arbejde med limmidler.

Mærkning på værktøjet

Datokoden, som også inkluderer fremstillingsåret, er imprægneret i husets overflade ved sammenføjningen mellem værktøjet og batteriet!

Eksempel:

2008 XX XX

Fremstillingsår

Vigtige sikkerhedsinstruktioner for alle batteriopladere

GEM DISSE INSTRUKTIONER: Denne vejledning indeholder vigtige sikkerheds- og betjeningsinstruktioner for DE9116/DE9135 batteriopladere.

- Læs alle instruktioner og sikkerhedsafmærkninger på opladeren, batteripakken og det produkt, som batteripakken anvendes til, før opladeren tages i brug.

FARE: Fare for livsfarligt elektrisk stød. Opladningsterminaler er forsynet med 230 volt spænding. Berør aldrig kontaktflader med strømforende genstande. Det kan medføre elektrisk stød og eventuel livsfare.

ADVARSEL: Fare for elektrisk stød. Lad aldrig væske trænge ind i opladeren. Det kan medfore elektrisk stød.

FORSIGTIG: Fare for forbrændinger. For at undgå fare for personskade må der kun oplades DEWALT genopladelige batterier. Andre typer risikerer at sprænges, hvilket kan forårsage person- eller materiel skade.

FORSIGTIG: Under visse

omstændigheder, når opladeren er sluttet til ledningsnettet, kan de fritliggende opladerkontakter inde i opladeren blive kortsluttet af udefra kommende materialer.

Udefra kommende materialer, som kan lede strøm, som f.eks. ståluld, aluminiumsfolie, eller ophobede metalpartikler og lignende, skal holdes i sikker afstand fra opladerens hulrum. Tag altid opladeren ud af strømstikket, når der ikke er et batteri i opladeren. Tag opladeren ud af strømstikket før rengøring.

• Forsøg ALDRIG at oplade batteripakken med andre opladere end dem, der er vist her i vejledningen. Opladeren og batteripakken er konstrueret, så de fungerer som en enhed.
• Disse opladere er ikke beregnet til anden brug end opladning af DEWALT genopladelige batterier. Anden anvendelse kan medføre brandfare, fare for elektrisk stød og eventuel livsfare.
• Opladeren må ikke udsættes for regn eller sne.
• Træk altid i stikket og ikke i ledningen, när opladeren skal kobles fra ledningsnettet. Herved reduceres risikoen for at beskadige stik og ledning.
• Sørg for at anbringe ledningen, så den ikke trædes på, rykkes i, eller på anden måde udsættes for skade eller overlast.
• Anvend kun en forlængerledning, hvis det er absolut nødvendigt. Fejlagtig brug af forlængerledninger kan medføre brandfare samt fare for elektrisk stød og eventuel livsfare.
• En forlængerledning skal for at være sikker have tilstrækkelig ledningsstørrelse (AWG eller American Wire Gauge). Jo mindre ledningsmålet er, desto større kapacitet har kablet. Dvs. et str. 16 har mere kapacitet end et str. 18. Ved brug af flere forlængerledninger skal man i det mindste sorge for, at de alle har den minimale ledningsstørrelse.
• Placer aldrig andre genstande oven på opladeren, og placer aldrig opladeren på et blødt underlag, som kan blokere ventilationshullerne og føre til overophedning. Placer ikke opladeren i umiddelbar nærhed af andre varmekilder. Opladeren ventileres gennem ventilationshullerne i husets top og bund.
• Opladeren må ikke bruges når ledning eller stik er beskadiget — udskift straks ledning og stik.
• Opladeren må ikke bruges hvis den har været udsat for hårde stød, er blevet tabt eller på anden måde er blevet beskadiget.

Opladeren skal indleveres til et autoriseret serviceværksted.

• Skil ikke opladeren ad. Aflever den til et autoriseret servicecenter for service eller reparation. Ukorrekt samling kan medføre brandfare eller fare for elektrisk stød og eventuel livsfare.
• Afbryd opladeren fra strømstikket før eventuel rengøring. Herved undgås risiko for elektrisk stød. Det er ikke nok at fjerne batteripakken.
  • Forsøg ALDRIG at sammenkoble 2 opladere.
• Opladeren er konstrueret til at fungere med en standard 230V strømforsyning. Forsøg ikke at anvende en anden spænding. Dette gælder ikke for bilopladeren.

GEM DISSE INSTRUKTIONER

Opladere

DE9116 opladeren accepterer DEWALT NiCd og NiMH batteripakker på mellem 7,2 og 18 V.

DE9135 opladeren accepterer 7,2 – 18 V NiCd, NiMH eller Li-Ion batterier.

Disse opladere kræver ingen justering og er konstrueret til yderst nem betjening.

Opladningsprocedure (fig. 2)

FARE: Fare for livsfarligt elektrisk stød. Opladningsterminaler er forsynet med 230 volt spænding. Berør aldrig kontaktflader med stromførende genstande. Fare for elektrisk stød og mulig livsfare.

1. Forbind opladeren (o) med en passende stikkontakt inden isætning af batteripakken.
2. Isæt batteripakken (d) i opladeren. Det røde (opladnings-) lys (p) blinker uophørligt som tegn på, at opladningsprocessen er startet.
3. Når batteriet er opladet, lyser den røde indikator TÆNDT konstant. Pakken er fuldt opladet og kan anvendes med det samme eller blive siddende i opladeren.

Opladningsproces

Opladningstilstand
oplader - - - - - -
fuldt opladet ————
forsinkelse ved varm/kold batteripakke —— - — — -
udskift batteripakke ••••••••••••
problem •• •• •• ••

DANSK

Automatisk genopfriskning

Den automatiske genopfriskningsindstilling udligner eller afbalancerer de enkelte celler i batteripakken ved dens spidskapacitet. Batteripakker skal genopfriskes ugentligt, eller når batteripakken ikke længere yder maksimalt.

For at genopfriske en batteripakke, sættes den i opladeren som normalt. Lad batteripakken blive i opladeren i mindst 8 timer.

Forsinkelse ved varm/kold batteripakke

Når opladeren påviser en batteripakke, der er for varm eller for kold, påbegynder den automatisk en varm/kold batteripakke-forsinkelsesfunktion, hvor opladningen indstilles, indtil batteriet har nået den rette temperatur. Opladeren skifter derefter automatisk til opladningsfunktionen. Denne funktion sikrer maksimal batterilevetid.

BESKYTTELSE MOD FULD AFLADNING

Batteripakken er beskyttet mod fuld afladning under anvendelse med værktøjet.

Vigtige sikkerhedsinstruktioner for alle batteripakker

Sørg ved bestilling af nye batteripakker for at inkludere katalognummer og spænding. Henvis til diagrammet i slutningen af denne vejledning for kompatibilitet af opladere og batteripakker.

Batteripakken er ikke fuldt opladet i den originale indpakning. Læs inden brug af batteripakken og opladeren nedenstående sikkerhedsinstruktioner. Følg derefter de beskrevne opladningsprocedurer.

LÆS ALLE INSTRUKTIONER

• Undlad at oplade eller bruge batteri i en eksplosionsfarlig atmosfære, f.eks. i nærhed af brændbare væsker, gasser eller støv. Isættelse eller fjemelse af batteriet fra opladeren kan antænde støvet eller røgen.
• Oplad kun batteripakker i DEWALT opladere.
• Stænk eller nedsænk IKKE batteripakker i vand eller andre væsker.
• Opbevar eller anvend ikke værktøjet og batteripakken på steder, hvor temperaturen kan nå eller overstige 40° C (105° F) (så som udendørs skure eller metalbygninger om sommeren).

FARE: Fare for elektrisk stød og mulig livsfare. Forsog aldrig at åbne batteripakken af nogen grund. Sæt ikke i opladeren, hvis batteripakkens kasse er revnet eller beskadiget. Det kan medføre elektrisk stød og eventuel livsfare. Beskadigede batteripakker skal returneres til servicecenteret til genbrug.

ADVARSEL: Forsøg aldrig at åbne batteripakken af nogen grund. Sæt ikke i opladeren, hvis batteripakkens kasse er revnet eller beskadiget. Batteripakken må ikke udsættes for stød, tabes eller beskadiges. Anvend ikke en batteripakke eller oplader, som har været udsat for et hårdt stød, tabt, kort over eller på anden vis er blevet beskadiget (dvs. gennemboret af et som, ramt med en hammer, trådt på). Beskadigede batteripakker skal returneres til servicecenteret til genbrug.

FORSIGTIG: Anbring, når det ikke er i brug, værktøjet på siden på en stabil overflade, hvor det ikke er til at snuble eller falde over. Værktøj med store batteripakker kan stå opret på batteripakken, men kan let væltes.

SPECIFIKKE SIKKERHEDSINSTRUKTIONER FOR NIKKEL-KADMIUM (NiCd) ELLER NIKKEL-METAL-HYDRID (NiMH)

• Brænd ikke batteripakken, selv hvis den er svært beskadiget eller helt opslidt. Batteripakken kan eksplodere i en brand.
• Lidt lækage fra cellerne i batteripakken kan forekomme under ekstreme brugs- eller temperaturforhold. Dette udgør dog ikke et batterisvigt.

Men, hvis det udvendige segl er brudt:

a. og batterivæske får kontakt med huden, vask omgående huden med sæbe og vand i flere minutter.

b. og batterivæske kommer i øjnene, skyl øjnene med rent vand i mindst 10 minutter og sog straks lægehjælp. (medicinsk notat: Væsken er en 25-35% oplosning af kaliumhydroxid.)

SPECIFIKKE SIKKERHEDSINSTRUKTIONER FOR LITHIUM-ION (LI-ION)

- Brænd ikke batteripakken, selv hvis den er svært beskadiget eller helt opslidt. Batteripakken kan eksplodere i en brand. Giftige dampe og materialer dannes ved forbrænding af lithium-ion batteripakker.

- Hvis indholdet af et batteri kommer i kontakt med huden, vask omgående området

med mild sæbe og vand. Hvis batterivæske kommer i øjnene, lad vand løbe over det åbne øje i 15 minutter, eller indtil irritationen ophører. Hvis det er nødvendigt at søge lægehjælp, består batterielektrolytten af en blanding af flydende organiske karbonater og lithiumsalte.

- Indholdet af åbnede battericeller kan forårsage luftvejlsirritation. Flyt til frisk luft. Søg lægehjælp, hvis symptomerne vedvarer.

ADVARSEL: Fare for brandskader. Batterivæske kan være antændelig ved udsættelse for gnister eller flammer.

Batterihætte (fig. 2)

En beskyttende batterihætte (q) er medleveret til at dække kontakterne på en udtaget batteripakke. Uden den beskyttende hætte på plads er der risiko for, at løse metalgenstande kan kortslutte kontakterne, forårsage brandfare og beskadige batteripakken.

1. Tag batterihætten (q) af, før batteripakken (d) sættes i opladeren eller værktøjet.

2. Sæt den beskyttende hætte over kontakterne, lige så snart batteripakken tages ud af opladeren eller værktøjet.

ADVARSEL: Sørg for, at den beskyttende batterihætte er på plads, inden en batteripakke, som ikke er i brug, opbevares eller transporteres.

Batteripakke (fig. 1)

DC540, DC542, DC547, DC548 BATTERITYPE

DC540 og DC542 kører på 12 volt batteripakker. DC547 og DC548 kører på 18 volt batteripakker.

Anbefalinger til opbevaring

1. Batteripakker opbevares bedst i kølige og tørre lokaler, uden direkte sollys eller ekstrem varme eller kulde.

2. Både batteripakke og oplader tåler længerevarende opbevaring. Under passende forhold kan de opbevares i mindst 5 år.

Mærkater på oplader og batteripakke

Ud over de piktogrammer, der anvendes i denne vejledning, viser mærkaterne på opladeren og batteripakken følgende piktogrammer:

Læs brugsvejledningen før brug.

Periodevis smøring af o-ring påkrævet

Batteri oplader.

Batteri opladet.

Batteri defekt.

Forsinkelse ved varm/kold batteripakke.

Berør aldrig kontaktflader med strømførende genstande.

Undlad at oplade beskadigede batteripakker.

Brug kun med DEWALT-batteripakker, andre typer risikerer at sprænges, hvilket kan forårsage person- eller materiel skade.

Må ikke udsættes for vand.

Udskift straks defekter ledninger.

Oplad kun mellem 4 °C og 40 °C.

Bortskaf batteripakken på en miljøforsvarlig måde.

Brænd ikke NiMH, NiCd+ og Li-Ion batteripakker.

NiMH NiCd

Li Ion

Kan oplade NiMH og NiCd batteripakker.

Oplader Li-Ion batteripakker.

Se tekniske data for opladetid.

Pakkens indhold

Pakken indeholder:

1 fugepistol

1 oplader (kun kit-modeller)

1 batteripakke (kun kit-modeller)

DANSK

1 stk 310 ml patronholder (DC540, DC548)

1 stk 600 ml poseholder (kun DC542, DC547)

1 stempel

1 stempelskrue

1 tube smøringsmiddel

Dyse(r) (DC542, DC547)

- Kontroller om værktøjet, dele eller tilbehør er blevet beskadiget under transporten.

- Tag dig tid til grundigt at læse og forstå denne vejledning inden brug.

ADVARSEL: Modificer aldrig el-værktøjet eller dele deraf. Det kan medføre person- eller materialeskade.

TILTÄENKT BRUG

De DC540, DC542, DC547, DC548 batteridrevne limpistoler er bygget til at afgive en lang række forskellige typer lim og fugemasse. Må ikke bruges ved høj fugtighed eller under forhold, hvor der er brændbare væsker eller gasser til stede.

DC540, DC542, DC547 batteridrevne limpistoler er professionelt elektrisk værktøj. Lad ikke børn komme i kontakt med værktøjet. Der kræves overvågning, når uerfarne brugere anvender dette værktøj.

12V DC540 og 18V DC548 accepterer kun 310 ml. patroner. 12V DC542 og 18V DC547 accepterer kun 600 ml posepakker.

a. Stempelstangudlöser

b. Triggerafbryder

c. Aftrækkerlås

d. Batteri

e. Hastighedsvælger

f Stempelstanggreb

g Stempelstang

h. Stempel

i Udløsersknapper

j. Patronholder

k. Syl

I. Poseholder

m. Dysehaette

n. Dyse

Elektrisk sikkerhed

Den elektriske motor er kun bygget til én spænding. Kontroller altid, at batteripakkens spænding svarer til spændingen på mærkepladen. Sørg også for, at opladerens spænding svarer til netspændingen.

Din DEWALT-oplader er dobbeltisoleret i overensstemmelse med EN 60335.

Hvis strømledningen er beskadiget, skal den erstattes af en specialfremstillet ledning, der fås gennem DEWALTS serviceorganisation.

Brug af forlængerledning

Der bør ikke bruges forlængerledning, medmindre det er strengt nødvendigt. Brug en godkendt forlængerledning, som er egnet til din opladers indgangsstrøm (se tekniske data). Den minimale lederstørrelse er 1 mm ^2 ; den maksimale længde er 30 m.

ARSEL: Inden samling og justering skal batteripakken altid tages ud. Sluk altid for værktøjet, inden batteripakken isættes eller tages ud.

ADVARSEL: Brug kun DEWALT batteripakker og opladere.

Isætning og udtagning af batteripakke

1. Sæt batteripakken (d) i grebet, så den klikker på plads.
2. Batteripakken udtages ved at trykke de to udløserknapper (i) ind samtidigt og trække pakken ud af grebet.

Elektronisk styrkekontrol

Værktøjet er beregnet til at afgive en lang række forskellige typer lim og fugemasse og detektere, når materialet ikke afgives eller kun afgives langsomt. I visse tilfælde kan det forekomme, at værktøjet ikke afgiver materialet korrekt på grund af størknet lim, punkteringshuller, frosne materialer og lignende. I de tilfælde slukker det indbyggede elektroniske styrkekontrolmodul for værktøjet.

Følg altid fabrikantens anbefalinger vedrørende størknet lim, punkteringshuller, frosne materialer osv. for at mindske risikoen for at beskadige tuben eller huset.

Udtag batteripakken og udskift materialetuben/-beklædningen i henhold til fabrikantens instruktioner

og de anvisninger, der findes i afsnittet Isætning af materiale. Aflever værktøjet til reparation hos et DEWALT service center, hvis det fortsætter med at lukke ned.

Konstant hastighed

Funktionen til konstant hastighed gør det muligt at få materialet til at flyde ved samme hastighed uden hensyntagen til den variable hastighedsindstilling og uanset den tilbageværende mængde af materiale i tuben.

Elektronisk auto-revers

Dette værktøj har en auto-revers-funktion, der trækker stemplet tilbage i visse tilfælde alt efter det anvendte materiale og værktøjets hastighed.

MONTERING

DC540, DC542, DC547 og DC548 batteridrevne limpistoler leveres færdigmonterede.

Brugsanvisning

ADVARSEL: Sikkerhedsinstruktionerne og gældende lovbestemmelser skal altid følges.

Inden værktøjet tages i brug, skal det sikres, at batteripakken er (fuldt) opladet.

BETJENING

OVARSEL: Sluk for enheden og tag batteripakken ud, før der monteres eller afmonteres tilbehør, før der foretages justeringer eller reparationer. Lås aftrækkeren, når værktojet ikke er i brug, og når værktojet stilles til opbevaring.

Aftrækker (fig. 1)

Der tændes for værktøjet ved at trykke på aftrækkeren (b). Der slukkes for værktøjet ved at slippe aftrækkeren. Dit værktøj er udstyret med aftrækkerlås (c) for at beskytte mod utilsigtet afgivelse af materiale.

Aftrækkerlås (fig. 1)

1. Aftrækkeren låses ved at trykke aftrækkerlåsen (c) opefter. Værktøjet virker ikke, när aftrækkeren er låst.
2. Aftrækkeren frigøres ved at trykke aftrækkerlåsen nedefter.

Hastighedsvælger (fig. 1)

1. Drej hastighedsvælgeren (e) mod uret for at opnå mindst mulig udstrømning af fugemasse eller lim. Drej hastighedsvælgeren med uret for at opnå størst mulig udstrømning af fugemasse eller lim.
2. Tryk på aftrækkeren (b) for at påbegynde udstrømningen af materiale.

Roterende patronholder

Patronholderen roterer 360°, så der kan påføres materiale i en vilkårlig vinkel.

Stempelstanggreb (fig. 1)

VARSEL: Sluk for og tag batteripakken ud, inden værktøjet hænges op eller lægges til opbevaring. Lås aftrækkeren, når værktøjet ikke er i brug, og når værktøjet stilles til opbevaring.

ADVARSEL: For at mindske risikoen for personskade må stempelstanggrebet IKKE bruges til at ophænge nogen genstand. Det kan resultere i alvorlig personskade.

Stempelstanggrebet kan bruges til at hænge værktojet i et stabilt ophæng, når værktøjet ikke er i brug eller stilles til opbevaring.

Sådan justeres stempelstangen (fig. 1)

1. Stempelstangen justeres (g) manuelt ved at trykke og holde stempelstangens udløserknap (a).
2. Skub eller træk stempelstanggrebet (f) til den ønskede position og slip derefter stempelstangudlöseren.

Isætning af materiale

SEL: Sprængningsfare. Materiale, der er efterladt i patron/ produkt-holderen kan tørre ind, hvis det efterlades der. Følg fabrikantens anbefalinger ved anvendelse af fugemasse eller limprodukter for at mindske risikoen for personskade.

1. Sørg for, at den rigtige patronholder er installeret korrekt.
2. Brug aftrækkerlåsen (c) til at låse aftrækkeren (b).

DANSK

1. Tilskær dyseenden af fugemasse/lim-tuben. Små åbninger kræver mere kraft til at skubbe produktet igennem, hvilket kan påvirke batteriets levetid. Produktets konsistens og påføringens hastighed påvirker jævnheden og strømmen af produktet.
2. Bryd den indre forsegling på fugemassetuben eller limproduktet med sylen (K), der sidder på undersiden af patronholderen.

FORSIGTIG: Risiko for beskadigelse af værktojet. Hvis den indre forsegling ikke brydes, risikerer man, at materialet tvinges ud gennem tubens bagende og beskadiger værktøjet.

FORSIGTIG: Risiko for beskadigelse af værktøjet. Hold stempelstang, patronholder og patron fri for materiale. Hvis en stempelstang, der er dækket med udtørret materiale, trækkes tilbage, kan det beskadige værktøjets indre dele og medføre, at tuben får en forkert indstilling.

1. Hold godt fat i værktøjet, tryk på stempelstangudlöseren (a) for at afkoble og frigøre stempelstangen (g). Brug stempelstanggrebet (f) til at trække stempelstangen (g) tilbage, så fugemasse/limtuben kan passe inde i patronholderen.
2. Isæt fugemasse/lim-tuben.
3. Tryk og hold stempelstangudlöseren (a) inde, mens stempelstanggrebet (f) skubbes fremefter, indtil stemplet (h) støder op mod tubens inderside.
4. Frigør stempelstangudlöseren.
5. Roter patronholderen hen i den ønskede vinkel.

POSEHOLDER (FIG. 1)

VlgTlgT: Sæt posen i poseholderen og beskær tuben (i den ende der er nærmest dysen) i henhold til fabrikantens instruktioner. Denne poseholder er konstrueret til kun at bruges mED poser. UNDlaD at fjerne fugemasse/limprodukt fra tuben. DyP aldrig dysespidsen i nogen form for produkt.

FORSIGTIG: Risiko for beskadigelse af værktojet. Posebeholderen må ikke betjenes i tom tilstand, da stemplet kan komme i kontakt med hætten, hvilket kan føre til beskadigelse.

1. Skru dysehætten (m) af og fjern dysen (n).

2. Tryk og hold stempelstangudløseren (a). Brug stempelstanggrebet (f) til at trække stempelstangen (g) tilbage, så fugemasse/limtuben kan passe i poseholderen (l).

3. Sæt posen i poseholderen og beskær tuben i henhold til fabrikantens instruktioner.

4. Idet dysespidsen vender væk fra værktøjet, skrues dysehætten på plads poseholderen.
5. Tilskær dysehætten for at opnå den ønskede påføring.

Udskiftning af holdere (fig. 3, 4)

ADVARSEL: Sluk for enheden og tag batteripakken ud, før der monteres eller afmonteres tilbehør, og før der foretages justeringer eller reparationer. Lås aftrækkeren, når værktojet ikke er i brug, og når værktojet lægges til opbevaring.

FJERNELSE AF PATRONHOLDEREN (FIG. 3)

1. Fjern stempelskruen (r) og patronstemplet (s) fra indersiden af patronholderen (j).
2. Tryk og hold stempelstangudløseren (a) og træk stempelstanggrebet (f) tilbage for at få adgang til kravemøtrikken (t). Frigør stempelstangudløseren.
3. With a 13 mm (1/2") square drive tool, turn the barrel nut (t) anticlockwise to remove.
4. Den bageste spændeskive (x), afstandsskiven (u) og patronholderen (j) kan nu fjernes helt ubesværet.

1. Anbring baghættens afstandsskive (v) og baghætten (w) [fint gevind] på værktøjets næsestykke.
   BEmÆRK: Den side af baghættens afstandsskive, der har dobbelt krave, vender væk fra værktøjet.
2. Anbring den bageste spændeskive (x) ovenpå baghætten (w) og skru kravemøtrikken (t) ind i værktøjets næse. Skru og tilspænd kravemøtrikken med en 13 mm (1/2") bred skruetrækker. Denne fugepistol er konstrueret, så baghætten kan rotere frit.
3. Tryk og hold stempelstangudløseren og tryk stempelstangen (g) helt fremad. Frigør udløseren.
4. Skru poseholderen (l) ind på baghætten (w).
5. Skru cylinderstemplet (y) og grebskruen (aa) på stempelstangen (g) i den rækkefølge, der er vist i figur 4. Dette vil holde cylinderstemplet (y) på plads. Tilspænd omhyggeligt.

BEmÆRK: Inden montering af poseholderen (l) skal det sikres, at o-ringen (z) er blevet smurt fuldstændigt. Hvis ikke bruges det medfølgende smøremiddel til fuldstændigt at smøre o-ringen inden

montering. Periodevis smøring af stemplets o-ring (z) er muligvis nødvendig i løbet af fugepistolens levetid. For at opretholde jævn funktion, mens materialet fordeles, påføres et tyndt lag af det medfølgende smøringsmiddel på o-ringens yderste overflade.

VIGTIGT:

• Ved normal brug forventes smøringsmidlet, der leveres med fugepistolen, ikke at forårsage øjenirritation. ∅jenirritation kan forekomme ved direkte kontakt eller i dårligt ventilerede områder.
• Kortvarig hudkontakt med smøringsmidlet forventes ikke at forårsage irritation. Direkte, gentagen eller forlænget eksposition kan medføre hudirritation og rødme.
• Tryk og hold stempelstangudlöseren og træk stempelstanggrebet tilbage, før der lægges materiale i. Den indvendige side af poseholderen (I) smøres når cylinderstemplet trækkes tilbage. Modstand af stempelstangen kan forventes i begyndelsen, indtil cylinderstemplet er trukket helt tilbage.
• Sæt dysen (n) på poseholderen (l) og skru dysehætten (m) ind på dysen.

Poseholderen afmonteres på samme måde i omvendt rækkefølge.

BEMÆRK: Kravemøtrikken (t) skal muligvis tilspændes af og til for at sikre at værktøjet fungerer rigtigt. Hvis kravemøtrikken i holderen bliver løs, bruges en 13 mm (1/2") bred skruenøgle til at tilspænde den igen.

VEDLIGEHOLDELSE

DEWALT elektrisk værktøj er beregnet til langvarig brug uden megen vedligeholdelse. Imidlertid er fortsat tilfredsstillende drift afhængig af, at værktøjet vedligeholdes og rengøres regelmæssigt.

Smøring

Dette værktøj kræver ingen smøring.

BEMÆRK: Periodevis smøring af stemplets o-ring (z) er muligvis nødvendig i løbet af fugepistolens levetid. For at opretholde jævn funktion, mens materialet fordeles, påføres et tyndt lag af det medfølgende smøringsmiddel på o-ringens yderste overflade.

FORSIGTIG: Undlad at smøre værktojet, da det vil beskadige de indre dele.

Rengøring

FORSIGTIG: Risiko for beskadigelse af værktojet. Materiale, der er efterladt i patron/produkt-holderen kan tørre ind, hvis det efterlades der. Brug ikke værktojet til at påfore materiale i denne situation. Følg fabrikantens anbefalinger ved anvendelse af fugemasse eller limprodukter for at mindske risikoen for ejendomsskade.

Patronholderen rengøres ved at følge fabrikantens anbefalinger for rengøring af materiale på dyse, cylinderstempel og stempelstang.

Poseholderen rengøres ved at skrue dysehætten (m) og poseholderen (l) løs og tage den af værktøjet. Følg fabrikantens anbefalinger vedrørende rengøring af materiale på dyse, cylinderstempel, stempelstang og poseholder.

RENG∅RINGSINSTRUKTIONER FOR OPLADEREN

ADVARSEL: Fare for elektrisk stød. Afbryd strømforsyningen til opladeren før rengøring. Snavs og fedt kan fjernes fra opladerens udvendige flader ved hjælp af en klud eller en blød børste (ikke metal). Brug ikke vand eller rengøringsmidler.

Valgfrit tilbehør

ARSEL: Da andet tilbehør end det, som stilles til rådighed af, ikke er afprøvet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at mindske risikoen for personskade, må dette produkt kun anvendes med tilbehør, som anbefales af DEWALT.

Nærmere oplysninger om det rigtige tilbehør fås hos forhandleren.

Miljøbeskyttelse

Særskilt bortskaffelse. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald.

Hvis du på noget tidspunkt finder det nødvendigt at udskifte dit DEWALT produkt, eller hvis det ikke længere tjener det tiltænkte formål, må det ikke bortskaffes med almindeligt husholdningsaffald. Sørg for, at dette produkt bortskaffes særskilt.

Særskilt bortskaffelse af brugte produkter og emballage gør det muligt at genbruge materialer og anvende dem på ny. Genanvendelse af genbrugsmaterialer bidrager til at forhindre forurening af miljøet og reducerer behovet for råmaterialer.

Lokale forskrifter muliggør i nogen tilfælde særskilt bortskaffelse af elektriske produkter fra husholdningen, ved kommunale affaldsdepoter eller hos forhandleren i forbindelse med køb af et nyt produkt.

DEWALT har stillet faciliteter til rådighed til indsamling og genbrug af udslidte DEWALT produkter. For at benytte sig af denne service kan man returnere produktet til et hvilket som autoriseret serviceværksted, der modtager det på vore vegne.

Du kan finde ud af, hvor det nærmeste autoriserede serviceværksted befinder sig ved at kontakte dit lokale DEWALT-kontor på den adresse, der er angivet i denne vejledning. Alternativt findes der en liste over autoriserede DEWALT serviceværksteder og detaljerede oplysninger om vores eftersalgsservice og kontakter på følgende internetadresse: www.2helpU.com.

Genopladelig batteripakke

Dette batteri har en lang levetid, men skal udskiftes, när det ikke afgiver tilstrækkelig effekt ved opgaver, der för var lette at udføre. Ved afslutningen af batteriets rimelige levetid bortskaffes det på en miljøsikker måde:

- Sørg for, at batteripakken er helt afladet og tag den derpå ud af værktøjet.

- Li-Ion, NiCd og NiMH celler kan genbruges. Bring dem til din forhandler eller nærmeste genbrugsstation. De indsamlede batteripakker vil blive genbrugt eller bortskaffet på forsvarlig vis.

GARANTI

• 30 DAGE UDEN RISIKO TILFREDSHEDSGARANTI •

Hvis du ikke er fuldt tilfreds med dit D EWALT værktøj, kan du returnere det inden for 30 dage, komplet som købt, til den forhandler, hvor værktøjet blev købt og få alle pengene refunderet eller bytte det. Der skal fremvises gyldig kvittering.

• ET ÅRS GRATIS SERVICEKONTRAKT •

Hvis du har brug for vedligeholdelse eller service til dit DEWALT værktøj inden for 12 måneder efter købet, gøres dette helt gratis på et autoriseret DEWALT serviceværksted. Der skal fremvises gyldig kvittering. Omfatter arbejdsløn og reservedele til elektrisk værktøj. Tilbehør ikke inkluderet.

• ET ÅRS FULD GARANTI •

Hvis dit DEWALT produkt går i stykker på grund af fejlbehæftede materialer eller arbejdsudførelse inden for 12 måneder efter købsdatoen, garanterer vi, at alle defekte dele eller produktet som helhed, hvilket besluttes af os, erstattes vederlagsfrit, forudsat at:

• Produktet er ikke misbrugt.
• Ingen uautoriserede personer har repareret dette produkt.
• Bevis på købsdato er fremvist. Denne garanti tilbydes som en ekstra service og ydes foruden de af loven fastsatte rettigheder for forbrugere.

Nærmeste autoriserede DEWALT serviceværksted findes ved at benytte telefonnummeret på bagsiden af denne vejledning. Alternativt findes der en liste over autoriserede DEWALT serviceværksteder og detaljerede oplysninger om vores eftersalgsservice på følgende internetadresse:

www.2helpU.com.

HOCHLEISTUNGSFÄHIGE KABELLOSE DICHT- UND KLEBSTOFFPISTOLE DC540, DC542, DC547, DC548

EU-konformitetserklæring

ADVARSEL: Bruk ikke verktöyet mens du står på stige.

∅vrige risikoer

ADVARSEL: Fare for elektrisk støt. Ikke la væske trenge inn i laderen. Elektrisk sjokk kan forekomme.

Forsinkelse ved varm/kald batteripakke.

Lad ikke skadde batteripakker.

Defekte ledninger skal skiftes med en gang.

Ta kontakt med en forhandler hvis du er interessert i ekstrautstyr.

Miljøvern

Hvis du en dag finner ut at DEWALT-produktet må skiftes eller du ikke lenger har bruk for det, skal du ikke kaste det sammen med det vanlige husholdningsavfallet. Sørg for at produktet innsamles separat.

Oppladbar batteripakke

Denne langtids batteripakken må lades på nytt när den ikke lenger produserer nok strøm til jobber som enkelt kunne utføres tidligere. Ta hensyn til miljøet när batteripakken må kasseres:

D-65510 Idstein, Tyskland

30.05.2008
