ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HG694340XB AEG-ELECTROLUX

8. ΕΓΚΑΤΆΣΤΑΣΗ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58 9. ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61 ΓΙΑ ΑΡΙΣΤΑ ΑΠΟΤΕΛΕΣΜΑΤΑ Σας ευχαριστούμε που επιλέξατε αυτό το προϊόν της AEG. Το σχεδιάσαμε για να σας παρέχει άψογη απόδοση για πολλά χρόνια, με πρωτοποριακές τεχνολογίες που θα κάνουν τη ζωή σας πιο απλή και με χαρακτηριστικά που ενδεχομένως δεν θα βρείτε σε κοινές συσκευές. Σας παρακαλούμε να αφιερώσετε λίγα λεπτά και να διαβάσετε τις οδηγίες, ώστε να διασφαλίσετε την καλύτερη δυνατή χρήση της συσκευής σας. Επισκεφθείτε την ιστοσελίδα μας για να: βρείτε υποδείξεις χρήσης, φυλλάδια, συμβουλές για την επίλυση προβλημάτων, πληροφορίες συντήρησης: www.aeg.com καταχωρήσετε το προϊόν σας, ώστε να έχετε καλύτερο σέρβις: www.aeg.com/productregistration αγοράσετε εξαρτήματα, αναλώσιμα και γνήσια ανταλλακτικά για τη συσκευή σας: www.aeg.com/shop ΥΠΟΣΤΗΡΙΞΗ ΠΕΛΑΤΩΝ ΚΑΙ ΣΕΡΒΙΣ Συνιστάται η χρήση γνήσιων ανταλλακτικών. Όταν επικοινωνείτε με το σέρβις, βεβαιωθείτε ότι έχετε διαθέσιμα τα ακόλουθα στοιχεία. Τα στοιχεία αυτά θα τα βρείτε στην πινακίδα τεχνικών χαρακτηριστικών. Μοντέλο, Κωδ. προϊόντος (PNC), Αριθμός σειράς. Προειδοποίηση / Προσοχή - Πληροφορίες ασφαλείας. Γενικές πληροφορίες και συμβουλές Περιβαλλοντικές πληροφορίες Υπόκειται αε αλλαγές χωρίς προειδποίηση.

www.aeg.com1. ΠΛΗΡΟΦΟΡΊΕΣ ΓΙΑ ΤΗΝ ΑΣΦΆΛΕΙΑ Πριν από την εγκατάσταση και τη χρήση της συσκευής, διαβάστε προσεκτικά τις παρεχόμενες οδηγίες. Ο κατα‐ σκευαστής δεν ευθύνεται αν προκληθεί τραυματισμός ή ζημιά από λανθασμένη εγκατάσταση και χρήση. Να φυ‐ λάσσετε πάντα αυτές τις οδηγίες μαζί με τη συσκευή για μελλοντική αναφορά.

1.1 Ασφάλεια παιδιών και ευπαθών ατόμων

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος ασφυξίας, τραυματισμού ή μόνιμης ανα‐

• Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παι‐ διά ηλικίας 8 ετών και άνω και από άτομα με μειωμέ‐ νες σωματικές, αισθητηριακές ή πνευματικές δυνατό‐ τητες ή έλλειψη εμπειρίας και γνώσης, εάν επιβλέπο‐ νται από ενήλικα ή άτομο υπεύθυνο για την ασφάλειά

• Μην αφήνετε τα παιδιά να παίζουν με τη συσκευή.

• Φυλάσσετε όλα τα υλικά συσκευασίας μακριά από τα

• Κρατάτε τα παιδιά και τα κατοικίδια ζώα μακριά από τη συσκευή όταν λειτουργεί ή όταν ψύχεται. Τα προ‐ σβάσιμα μέρη είναι πολύ ζεστά.

• Εάν η συσκευή διαθέτει διάταξη ασφαλείας για παιδιά, συνιστάται η ενεργοποίησή της.

• Ο καθαρισμός και η συντήρηση από το χρήστη δεν πρέπει να πραγματοποιούνται από παιδιά χωρίς επί‐

1.2 Γενικές πληροφορίες για την ασφάλεια

• Η συσκευή και τα προσβάσιμα μέρη της θερμαίνονται κατά τη χρήση. Μην αγγίζετε τις αντιστάσεις.

• Μη χρησιμοποιείτε τη συσκευή με εξωτερικό χρονο‐ διακόπτη ή με χωριστό σύστημα τηλεχειρισμού. ΕΛΛΗΝΙΚΑ 49• Το μαγείρεμα χωρίς επιτήρηση σε εστίες με λάδι ή λί‐ πος μπορεί να είναι επικίνδυνο και να προκαλέσει

• Μην προσπαθήσετε ποτέ να σβήσετε μια φωτιά με νε‐ ρό. Απενεργοποιήστε τη συσκευή και στη συνέχεια καλύψτε τη φλόγα με ένα καπάκι ή μια πυρίμαχη κου‐

• Μη φυλάσσετε αντικείμενα επάνω στις επιφάνειες μα‐ γειρέματος.

• Μη χρησιμοποιείτε ατμοκαθαριστή για τον καθαρισμό της συσκευής.

• Τα μεταλλικά αντικείμενα όπως μαχαίρια, πιρούνια, κουτάλια και καπάκια δεν πρέπει να τοποθετούνται στην επιφάνεια των εστιών, καθώς ενδέχεται να θερ‐ μανθούν υπερβολικά.

• Εάν υπάρχουν ρωγμές στην υαλοκεραμική επιφάνεια, απενεργοποιήστε τη συσκευή για να αποφύγετε πιθα‐ νή ηλεκτροπληξία.

ΟΔΗΓΊΕΣ ΓΙΑ ΤΗΝ ΑΣΦΆΛΕΙΑ Η συσκευή αυτή είναι κατάλληλη για τις ακόλουθες αγορές: BE GR LU

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εγκατάσταση αυτής της συ‐ σκευής πρέπει να εκτελείται μόνο από κατάλληλα καταρτισμένο

• Αφαιρέστε όλα τα υλικά της συσκευα‐

• Εάν η συσκευή έχει υποστεί ζημιά, μην προβείτε σε εγκατάσταση ή χρήση της.

• Ακολουθείτε τις οδηγίες εγκατάστασης που παρέχονται με τη συσκευή.

• Τηρείτε την ελάχιστη απόσταση από τις άλλες συσκευές και μονάδες.

• Να είστε πάντα προσεκτικοί κατά τη μετακίνηση της συσκευής, καθότι είναι βαριά. Φοράτε πάντα γάντια ασφα‐

• Στεγανοποιήστε τις κομμένες επιφά‐ νειες με υλικό στεγανοποίησης, ώστε να αποτραπεί η διόγκωσή τους από την υγρασία.

• Προστατέψτε το κάτω μέρος της συ‐ σκευής από ατμούς και υγρασία.

• Μην τοποθετείτε τη συσκευή δίπλα σε πόρτα ή κάτω από παράθυρο. Έτσι, αποτρέπεται η πτώση ζεστών μαγειρι‐ κών σκευών από τη συσκευή κατά το άνοιγμα της πόρτας ή του παραθύρου.

• Εάν η συσκευή είναι εγκατεστημένη επάνω από συρτάρια, διασφαλίστε ότι ο χώρος ανάμεσα στο κάτω μέρος της συσκευής και το επάνω συρτάρι είναι επαρκής για την κυκλοφορία αέρα.

• Το κάτω μέρος της συσκευής μπορεί να θερμανθεί πολύ. Σας συνιστούμε να τοποθετήσετε ένα άκαυστο διαχωριστι‐ κό πλαίσιο κάτω από τη συσκευή για

www.aeg.comνα αποφεύγεται η πρόσβαση στο κάτω

Ηλεκτρική σύνδεση ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος πυρκαγιάς και ηλεκτρο‐

• Όλες οι ηλεκτρικές συνδέσεις πρέπει να πραγματοποιούνται από επαγγελ‐ ματία ηλεκτρολόγο.

• Η συσκευή πρέπει να είναι γειωμένη.

• Πριν από την εκτέλεση οποιασδήποτε εργασίας, βεβαιωθείτε ότι η συσκευή έχει αποσυνδεθεί από την παροχή

• Χρησιμοποιήστε κατάλληλο καλώδιο

• Μην επιτρέπετε στο καλώδιο ρεύματος να μπερδεύεται.

• Βεβαιωθείτε ότι το καλώδιο ρεύματος ή το φις (κατά περίπτωση) δεν έρχονται σε επαφή με τη ζεστή συσκευή ή με ζε‐ στά μαγειρικά σκεύη κατά τη σύνδεση της συσκευής στην πρίζα ρεύματος

• Βεβαιωθείτε ότι η συσκευή έχει εγκατα‐ σταθεί σωστά. Οι χαλαρές ή λανθα‐ σμένες συνδέσεις στο καλώδιο ρεύμα‐ τος ή το φις (κατά περίπτωση), μπο‐ ρούν να οδηγήσουν σε υπερθέρμανση του ακροδέκτη.

• Βεβαιωθείτε ότι έχει εγκατασταθεί προ‐ στασία από την ηλεκτροπληξία.

• Τοποθετήστε το συνδετήρα ανακούφι‐ σης καταπόνησης στο καλώδιο.

• Προσέχετε να μην προκληθεί ζημιά στο φις τροφοδοσίας (κατά περίπτω‐ ση) ή στο καλώδιο ρεύματος. Επικοι‐ νωνήστε με το Σέρβις ή έναν ηλεκτρο‐ λόγο για την αλλαγή ενός κατεστραμ‐ μένου καλωδίου ρεύματος.

• Στην ηλεκτρική εγκατάσταση της συ‐ σκευής πρέπει να προβλέπεται μονω‐ τική διάταξη που να επιτρέπει την απο‐ σύνδεση της συσκευής από το δίκτυο ρεύματος από όλους τους πόλους. Η μονωτική διάταξη πρέπει να έχει ελάχι‐ στη απόσταση 3 χιλιοστών μεταξύ των

• Χρησιμοποιείτε μόνο σωστές διατάξεις απομόνωσης: ασφαλειοδιακόπτες, ασφάλειες (βιδωτές ασφάλειες αφαι‐ ρούμενες από την υποδοχή), διακό‐ πτες διαφυγής ρεύματος και ρελέ. Σύνδεση αερίου

• Όλες οι συνδέσεις αερίου πρέπει να πραγματοποιούνται από κατάλληλα καταρτισμένο άτομο.

• Βεβαιωθείτε ότι υπάρχει κυκλοφορία αέρα γύρω από τη συσκευή.

• Οι πληροφορίες σχετικά με την παρο‐ χή αερίου βρίσκονται στην πινακίδα τε‐ χνικών χαρακτηριστικών.

• Η συσκευή αυτή δεν είναι συνδεδεμένη με συσκευή απαγωγής προϊόντων καύσης. Φροντίστε να συνδέσετε τη συσκευή σύμφωνα με τους ισχύοντες κανονισμούς εγκατάστασης. Προσέξτε τις απαιτήσεις σχετικά με τον επαρκή

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού, εγκαυ‐ μάτων ή ηλεκτροπληξίας.

• Χρησιμοποιείτε αυτή τη συσκευή σε οι‐ κιακό περιβάλλον.

• Μην αλλάζετε τις προδιαγραφές αυτής της συσκευής.

• Μην αφήνετε τη συσκευή χωρίς επιτή‐ ρηση όταν μαγειρεύετε.

• Μη χρησιμοποιείτε τη συσκευή με βρεγμένα χέρια ή όταν βρίσκεται σε επαφή με νερό.

• Μην τοποθετείτε μαχαιροπίρουνα ή καπάκια μαγειρικών σκευών επάνω στις ζώνες μαγειρέματος. Τα αντικείμε‐ να αυτά θερμαίνονται.

• Απενεργοποιήστε τη ζώνη μαγειρέμα‐ τος μετά από τη χρήση.

• Μη χρησιμοποιείτε τη συσκευή ως επι‐ φάνεια εργασίας ή ως επιφάνεια από‐ θεσης αντικειμένων.

• Εάν υπάρξουν ρωγμές στην επιφάνεια της συσκευής, αποσυνδέστε αμέσως τη συσκευή από την ηλεκτρική παρο‐ χή. Αυτό απαιτείται για αποτροπή τυ‐ χόν ηλεκτροπληξίας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υπάρχει κίνδυνος έκρηξης ή

• Τα λίπη και το λάδι μπορούν να απε‐ λευθερώσουν εύφλεκτους ατμούς όταν θερμαίνονται. Κρατάτε γυμνές φλόγες ή θερμά αντικείμενα μακριά από λίπη ΕΛΛΗΝΙΚΑ 51και λάδι όταν τα χρησιμοποιείτε στο

• Οι ατμοί που απελευθερώνει το πολύ καυτό λάδι, μπορούν να προκαλέσουν ακαριαία ανάφλεξη.

• Το χρησιμοποιημένο λάδι που περιέχει υπολείμματα τροφίμων, μπορεί να προκαλέσει πυρκαγιά σε χαμηλότερη θερμοκρασία από το λάδι που χρησι‐ μοποιείται για πρώτη φορά.

• Μην τοποθετείτε μέσα, κοντά ή επάνω στη συσκευή εύφλεκτα αντικείμενα ή αντικείμενα εμποτισμένα με εύφλεκτα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υπάρχει κίνδυνος πρόκλησης ζη‐ μιάς στη συσκευή.

• Μην τοποθετείτε ζεστά μαγειρικά σκεύη επάνω στο χειριστήριο.

• Μην αφήνετε να στεγνώσουν τα μαγει‐ ρικά σκεύη κατά τη διάρκεια του μαγει‐

• Προσέχετε να μην πέσουν επάνω στη συσκευή αντικείμενα ή μαγειρικά σκεύη. Η επιφάνεια μπορεί να υποστεί

• Μην ενεργοποιείτε τις ζώνες μαγειρέ‐ ματος με άδειο μαγειρικό σκεύος ή χω‐ ρίς μαγειρικό σκεύος.

• Μην τοποθετείτε αλουμινόχαρτο επά‐ νω στη συσκευή.

• Τα μαγειρικά σκεύη από χυτοσίδηρο, αλουμίνιο ή αυτά με φθαρμένη βάση μπορούν να χαράξουν την υαλοκερα‐ μική επιφάνεια. Πρέπει πάντα να ανα‐ σηκώνετε αυτά τα αντικείμενα όταν απαιτείται η μετακίνησή τους επάνω στην επιφάνεια μαγειρέματος.

• Φροντίστε για τον καλό αερισμό του χώρου όπου είναι εγκατεστημένη η συ‐

• Βεβαιωθείτε ότι τα ανοίγματα αερισμού δεν είναι φραγμένα.

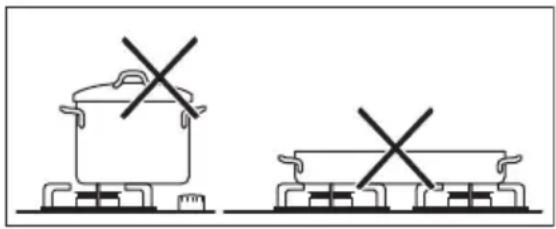

• Χρησιμοποιείτε μόνο σταθερά μαγειρι‐ κά σκεύη με το σωστό σχήμα και διά‐ μετρο μεγαλύτερη από τις διαστάσεις των εστιών. Υπάρχει κίνδυνος υπερ‐ θέρμανσης και θραύσης της γυάλινης επιφάνειας (κατά περίπτωση).

• Βεβαιωθείτε ότι η φλόγα δεν σβήνει όταν στρέφετε γρήγορα το διακόπτη από τη μέγιστη στην ελάχιστη σκάλα.

• Βεβαιωθείτε ότι τα μαγειρικά σκεύη εί‐ ναι τοποθετημένα στο κέντρο των δα‐ κτυλίων της εστίας και δεν προεξέχουν από τα άκρα της επιφάνειας μαγειρέ‐

• Χρησιμοποιείτε μόνο τα εξαρτήματα που παρέχονται με τη συσκευή.

• Μην εγκαταστήσετε διαχυτή φλόγας στον καυστήρα.

2.3 Φροντίδα και καθάρισμα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υπάρχει κίνδυνος πρόκλησης ζη‐ μιάς στη συσκευή.

• Καθαρίζετε τακτικά τη συσκευή για να αποτραπεί η φθορά του υλικού της επιφάνειας.

• Μη χρησιμοποιείτε ψεκασμό με νερό ή ατμό για το καθάρισμα της συσκευής.

• Οι καυστήρες δεν πλένονται στο πλυ‐ ντήριο πιάτων.

• Καθαρίστε τη συσκευή με ένα υγρό μα‐ λακό πανί. Χρησιμοποιείτε μόνο ουδέ‐ τερα απορρυπαντικά. Μη χρησιμο‐ ποιείτε λειαντικά προϊόντα, σφουγγα‐ ράκια που χαράσσουν, διαλύτες ή με‐ ταλλικά αντικείμενα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού ή ασφυ‐

• Επικοινωνήστε με τις δημοτικές αρχές για πληροφορίες σχετικά με τη σωστή απόρριψη της συσκευής.

• Αποσυνδέστε τη συσκευή από την πα‐ ροχή ρεύματος.

• Κόψτε το καλώδιο τροφοδοσίας και απορρίψτε το.

• Ισοπεδώστε τους εξωτερικούς σωλή‐ νες αερίου.

www.aeg.com3. ΠΕΡΙΓΡΑΦΉ ΠΡΟΪΌΝΤΟΣ

3.1 Διάταξη επιφάνειας μαγειρέματος

Διακόπτες λειτουργίας

3.2 Διακόπτες λειτουργιών

Σύμβολο Περιγραφή χωρίς παροχή αερίου / θέση απενεργοποίη‐

Σύμβολο Περιγραφή θέση ανάφλεξης / μέγιστη παροχή

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ανατρέξτε στα κεφάλαια σχετικά με την ασφάλεια.

4.1 Ανάφλεξη της εστίας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Όταν υπάρχει ανοιχτή φωτιά στο περιβάλλον της κουζίνας, απαι‐ τείται πολύ μεγάλη προσοχή. Ο κατασκευαστής αποποιείται οποιασδήποτε ευθύνης στην πε‐ ρίπτωση εσφαλμένης χρήσης της

Να ανάβετε πάντα την εστία πριν από την τοποθέτηση του μαγειρι‐ κού σκεύους. Για να ανάψετε την εστία:

Στρέψτε το διακόπτη αριστερόστρο‐ φα στη μέγιστη σκάλα (

πιέστε τον προς τα κάτω.

Κρατήστε το διακόπτη πατημένο για 5 δευτερόλεπτα περίπου. Αυτό επι‐ τρέπει τη θέρμανση του θερμοστοι‐ χείου. Αν δεν κρατήσετε το διακόπτη πατημένο, η παροχή αερίου θα δια‐

Ρυθμίστε την ένταση της φλόγας, αφού έχει πλέον σταθεροποιηθεί. Αν έπειτα από μερικές προσπά‐ θειες η εστία δεν ανάβει, βεβαιω‐ θείτε ότι η στεφάνη και το κάλυμ‐ μά της είναι σωστά τοποθετημέ‐

Κάθε διακόπτης διαθέτει μια εν‐ δεικτική λυχνία. Ανάβει όταν στρέψετε το διακόπτη. ΕΛΛΗΝΙΚΑ 53A

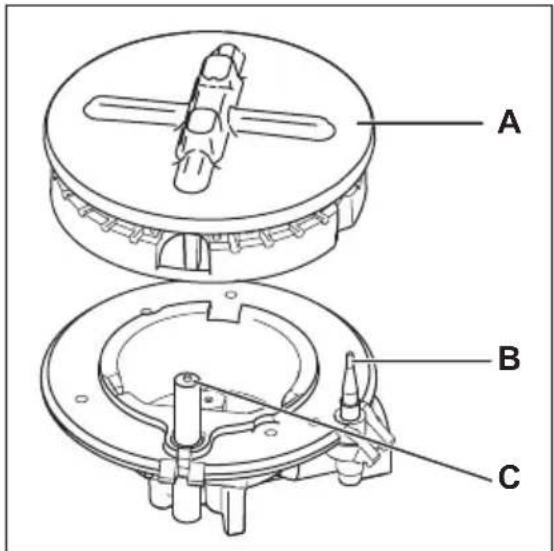

Κάλυμμα και στεφάνη εστίας

Σπινθήρας ανάφλεξης ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μην κρατάτε το διακόπτη πατη‐ μένο για περισσότερο από 15 δευτερόλεπτα. Αν η εστία δεν ανάψει μετά από 15 δευτερόλεπτα, αφήστε το δια‐ κόπτη λειτουργίας, στρέψτε τον στη θέση απενεργοποίησης και περιμένετε τουλάχιστον 1 λεπτό πριν δοκιμάσετε να ανάψετε ξανά

Σε περίπτωση διακοπής ρεύμα‐ τος, μπορείτε να ανάψετε την εστία χωρίς να απαιτείται ηλεκτρι‐ κή συσκευή: πλησιάστε την εστία με μια φλόγα και πιέστε το σχετι‐ κό διακόπτη προς τα κάτω, στρέ‐ φοντάς τον αριστερόστροφα προς τη μέγιστη σκάλα παροχής

Αν η εστία κατά λάθος σβήσει, στρέψτε το διακόπτη στη θέση απενεργοποίησης και δοκιμάστε να την ανάψετε ξανά, αφού μεσο‐ λαβήσει τουλάχιστον 1 λεπτό. Η διάταξη παραγωγής σπινθή‐ ρων μπορεί να ενεργοποιηθεί αυ‐ τόματα όταν η συσκευή συνδεθεί στο ρεύμα μετά την εγκατάσταση ή τη διακοπή ρεύματος. Αυτό εί‐ ναι φυσιολογικό.

4.2 Απενεργοποίηση της εστίας

Για να σβήσετε τη φλόγα, στρέψτε το δια‐ κόπτη λειτουργίας στο σύμβολο

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Πριν βγάλετε τα σκεύη από την εστία, πρέπει πάντα να χαμηλώ‐ νετε τη φλόγα ή να τη σβήνετε.

5. ΧΡΉΣΙΜΕΣ ΣΥΜΒΟΥΛΈΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ανατρέξτε στα κεφάλαια σχετικά με την ασφάλεια.

5.1 Εξοικονόμηση ενέργειας

• Εάν είναι δυνατόν, σκεπάζετε πάντα τα μαγειρικά σκευή με το καπάκι.

• Όταν το υγρό αρχίσει να κοχλάζει, μειώστε τη φλόγα, ώστε το υγρό να σι‐

Χρησιμοποιείτε μαγειρικά σκεύη με δια‐ στάσεις αντίστοιχες με εκείνες των

Εστία Διάμετρος μαγειρικών

Ταχεία 180 - 260 mm Εστία Διάμετρος μαγειρικών

Βοηθητική 80 - 180 mm ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μη χρησιμοποιείτε σκεύη από χυτοσίδηρο, στεατίτες, πλάκες γκριλ ή τοστιέρας επάνω σε εστίες αερίου.

www.aeg.comΠΡΟΕΙΔΟΠΟΙΗΣΗ Βεβαιωθείτε ότι το κάτω μέρος των μαγειρικών σκευών δεν κα‐ λύπτει τους διακόπτες λειτουρ‐ γίας. Αν οι διακόπτες λειτουργίες βρίσκονται κάτω από τα μαγειρι‐ κά σκεύη, η φλόγα τα θερμαίνει. Μην τοποθετείτε το ίδιο σκεύος επάνω σε δύο εστίες. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βεβαιωθείτε ότι οι λαβές των μα‐ γειρικών σκευών δεν προεξέχουν από το μπροστινό άκρο της επι‐ φάνειας μαγειρέματος. Βεβαιω‐ θείτε ότι τα σκεύη είναι τοποθετη‐ μένα στο κέντρο των δακτυλίων της εστίας, ώστε να διασφαλίζεται η μέγιστη σταθερότητα και να επιτυγχάνεται μειωμένη κατανά‐ λωση αερίου. Μην τοποθετείτε ασταθή ή κατεστραμμέ‐ να σκεύη στους δακτυλίους, καθότι υπάρχει κίνδυνος να χυθεί το περιεχόμε‐ νό τους και να προκληθεί τραυματισμός. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μη χρησιμοποιείτε διαχυτή φλό‐

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα χυμένα υγρά κατά τη διάρκεια του μαγειρέματος μπορούν να προκαλέσουν τη θραύση του

6. ΦΡΟΝΤΊΔΑ ΚΑΙ ΚΑΘΆΡΙΣΜΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ανατρέξτε στα κεφάλαια σχετικά με την ασφάλεια. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Απενεργοποιήστε τη συσκευή και αφήστε την να κρυώσει πριν την καθαρίσετε. Αποσυνδέστε τη συ‐ σκευή από την ηλεκτρική τροφο‐ δοσία πριν πραγματοποιήσετε οποιαδήποτε εργασία καθαρι‐ σμού ή συντήρησης. Οι γρατσουνιές ή οι σκούροι λε‐ κέδες στην επιφάνεια δεν επη‐ ρεάζουν τη λειτουργία της συ‐

• Οι βάσεις σκευών μπορούν να αφαιρε‐ θούν για να διευκολυνθεί ο καθαρι‐ σμός της εστίας.

• Για τον καθαρισμό των εμαγιέ επιφα‐ νειών, του καλύμματος και της στεφά‐ νης χρησιμοποιήστε χλιαρό σαπουνό‐ νερο και στεγνώστε τα προσεκτικά πριν τα επανατοποθετήσετε.

• Πλύντε τα τμήματα από ανοξείδωτο ατσάλι με νερό και μετά στεγνώστε τα με ένα μαλακό πανί.

• Οι βάσεις σκευών δεν ενδείκνυνται για πλύση σε πλυντήριο πιάτων. Πρέπει να πλένονται στο χέρι.

• Όταν πλένετε τις βάσεις σκευών στο χέρι, πρέπει να είστε προσεκτικοί όταν τις σκουπίζετε, καθώς η εμαγιέ επί‐ στρωση μπορεί να έχει κάποιες ανω‐ μαλίες στα άκρα. Εάν χρειάζεται, αφαι‐ ρέστε τους επίμονους λεκέδες με μια πάστα καθαρισμού.

• Μετά τον καθαρισμό, βεβαιωθείτε ότι οι βάσεις σκευών έχουν τοποθετηθεί σω‐

• Για τη σωστή λειτουργία των εστιών, βεβαιωθείτε ότι οι βραχίονες των βά‐ σεων σκευών βρίσκονται στο κέντρο της εστίας. ΕΛΛΗΝΙΚΑ 55• Να είστε εξαιρετικά προσεκτικοί κατά την επανατοποθέτηση των βάσεων σκευών, ώστε να μη φθαρεί η επιφά‐ νεια της εστίας. Μετά τον καθαρισμό, σκουπίστε τη συ‐ σκευή με ένα μαλακό πανί. Αφαίρεση της βρωμιάς:

– Αφαιρέστε αμέσως: λιωμένο πλα‐ στικό, πλαστική μεμβράνη και φα‐ γητά που περιέχουν ζάχαρη. – Απενεργοποιήστε τη συσκευή και αφήστε την να κρυώσει πριν καθα‐ ρίσετε: δακτυλίους από άλατα, δα‐ κτυλίους λεκέδων από νερό, λεκέ‐ δες από λίπη, γυαλιστερές μεταλ‐ λικές αποχρώσεις. Χρησιμοποιή‐ στε ένα ειδικό καθαριστικό κεραμι‐ κών εστιών ή ανοξείδωτων

Καθαρίστε τη συσκευή με ένα βρεγ‐ μένο πανί και λίγο απορρυπαντικό.

Στο τέλος, σκουπίστε τη συσκευή με ένα καθαρό πανί για να τη στεγνώ‐

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μη χρησιμοποιείτε μαχαίρια, ξύ‐ στρες ή παρόμοια όργανα για να καθαρίσετε την επιφάνεια του γυαλιού ή ανάμεσα στις στεφάνες των εστιών και το πλαίσιο (κατά περίπτωση). ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μη σέρνετε τα μαγειρικά σκεύη επάνω στο γυαλί, γιατί μπορεί να χαραχθεί η επιφάνεια. Επίσης, μην αφήνετε σκληρά ή αιχμηρά αντικείμενα να πέσουν επάνω στο γυαλί ή να χτυπήσουν το άκρο της εστίας.

6.1 Καθαρισμός της διάταξης

παραγωγής σπινθήρων Η λειτουργία αυτή επιτυγχάνεται μέσω ενός κεραμικού σπινθήρα ανάφλεξης με ένα μεταλλικό ηλεκτρόδιο. Διατηρείτε αυ‐ τά τα εξαρτήματα καθαρά για να αποφύ‐ γετε δυσκολίες στην ανάφλεξη και ελέγ‐ χετε ότι δεν παρεμποδίζονται οι οπές στη στεφάνη της εστίας.

6.2 Περιοδική συντήρηση

Επικοινωνείτε κατά καιρούς με το κέντρο σέρβις για τον έλεγχο της κατάστασης του σωλήνα παροχής αερίου και του ρυθμιστή πίεσης, αν υπάρχει.

7. ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

Πρόβλημα Πιθανή αιτία Αντιμετώπιση Δεν υπάρχει σπινθήρας κατά το άναμμα του αε‐

• Δεν υπάρχει ηλεκτρική

• Ελέγξτε ότι η συσκευή είναι συνδεδεμένη στην πρίζα και ότι είναι ενεργοποιημένη η ηλεκτρική τροφοδοσία.

• Ελέγξτε την ασφάλεια. Εάν η ασφάλεια πέσει περισσότερες από μία φορές, επικοινωνήστε με έναν εξειδικευμένο ηλεκτρολόγο.

www.aeg.comΠρόβλημα Πιθανή αιτία Αντιμετώπιση

• Το κάλυμμα και η στε‐ φάνη της εστίας δεν εί‐ ναι τοποθετημένα

• Βεβαιωθείτε ότι το κά‐ λυμμα και η στεφάνη της εστίας βρίσκονται στις σωστές θέσεις. Η φλόγα σβήνει αμέσως μόλις την ανάψετε

• Το θερμοστοιχείο δεν έχει θερμανθεί αρκετά

• Αφού ανάψετε τη φλό‐ γα, κρατήστε το διακό‐ πτη πατημένο για πε‐ ρίπου 5 δευτερόλεπτα. Ο δακτύλιος αερίου καίει ανομοιόμορφα

• Η στεφάνη της εστίας είναι φραγμένη με υπολείμματα τροφίμων

• Βεβαιωθείτε ότι ο εγχυ‐ τήρας δεν είναι φραγ‐ μένος και ότι η στεφά‐ νη της εστίας είναι κα‐ θαρή από υπολείμμα‐

Εάν υπάρχει κάποια βλάβη, προσπαθή‐ στε αρχικά να αποκαταστήσετε το πρό‐ βλημα μόνοι σας. Αν δεν μπορέσετε να αποκαταστήσετε το πρόβλημα μόνοι σας, επικοινωνήστε με τον αντιπρόσωπο ή το κέντρο σέρβις. Σε περίπτωση εσφαλμένης χρή‐ σης της συσκευής ή εκτέλεσης της εγκατάστασης από μη εξου‐ σιοδοτημένο τεχνικό, η επίσκεψη του τεχνικού του κέντρου σέρβις ή του προμηθευτή χρεώνεται κα‐ νονικά, ακόμη και εντός της πε‐ ριόδου εγγύησης. Τα παρακάτω στοιχεία είναι απαραίτητα για την άμεση και σωστή παροχή υπο‐ στήριξης από το κέντρο σέρβις. Αυτά τα στοιχεία είναι διαθέσιμα στην παρεχόμε‐ νη πινακίδα τεχνικών χαρακτηριστικών.

• Περιγραφή μοντέλου .................

• Κωδικός προϊόντος (PNC) .................

• Αριθμός σειράς (S.N.) ................. Χρησιμοποιείτε μόνο γνήσια ανταλλακτι‐ κά. Μπορείτε να τα προμηθευτείτε από το κέντρο σέρβις και από εγκεκριμένα κα‐ ταστήματα ανταλλακτικών.

7.1 Ετικέτες που παρέχονται

στη σακούλα με τα εξαρτήματα Κολλήστε τις αυτοκόλλητες ετικέτες όπως υποδεικνύεται παρακάτω: MOD. PROD.NO. SER.NO DATA MOD. PROD.NO. SER.NO DATA MODELMODEL MOD. PROD.NO.SER.NO.03 ITMADE IN ITALY TYPE 230V-50Hz IP20

Κολλήστε την στην Κάρτα εγγύησης και αποστείλετε αυτό το τμήμα ΕΛΛΗΝΙΚΑ 572 Κολλήστε την στην Κάρτα εγγύησης και κρατήστε αυτό το τμήμα

Κολλήστε την στο φυλλάδιο οδηγιών

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ανατρέξτε στα κεφάλαια σχετικά με την ασφάλεια. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι παρακάτω οδηγίες σχετικά με την εγκατάσταση, τη σύνδεση και τη συντήρηση πρέπει να εκτελού‐ νται από πιστοποιημένο τεχνικό, σύμφωνα με τα ισχύοντα πρότυ‐ πα και τους τοπικούς κανονι‐

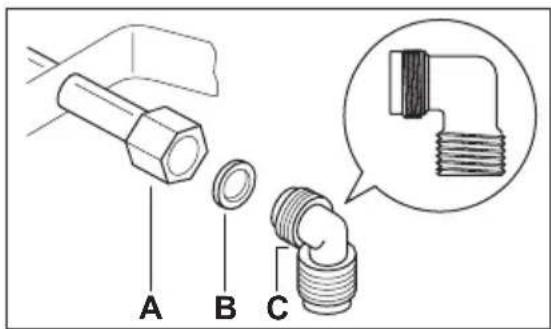

Επιλέξτε σταθερές συνδέσεις ή χρησιμο‐ ποιήστε έναν εύκαμπτο σωλήνα από ανοξείδωτο ατσάλι σύμφωνα με τους ισχύοντες κανονισμούς. Αν χρησιμοποιή‐ σετε εύκαμπτους μεταλλικούς σωλήνες, βεβαιωθείτε ότι δεν έρχονται σε επαφή με κινούμενα μέρη και ότι δεν συνθλίβονται. Επίσης, απαιτείται προσοχή όταν η εστία τοποθετείται μαζί με φούρνο. Βεβαιωθείτε ότι η πίεση παροχής αερίου της συσκευής συμφωνεί με τις συνιστώμενες τιμές. Η προ‐ σαρμοζόμενη σύνδεση στερεώνε‐ ται στη ράμπα με παξιμάδι σπει‐ ρώματος G 1/2". Βιδώστε τα εξαρτήματα χωρίς να ασκείτε πίε‐ ση, ρυθμίστε τη σύνδεση να είναι στραμμένη προς την απαιτούμε‐ νη κατεύθυνση και συσφίξτε κα‐

Άκρο άξονα με παξιμάδι

Χρησιμοποιήστε την υποδοχή ελαστικού σωλήνα για το υγραέριο. Τοποθετείτε πάντα το στεγανωτικό παρέμβυσμα. Στη συνέχεια, προχωρήστε στη σύνδεση της παροχής αερίου. Ο εύκαμπτος σωλήνας είναι κατάλληλος για τοποθέτηση, όταν ισχύουν οι παρα‐ κάτω προϋποθέσεις: – δεν μπορεί να υπερβεί τη θερμοκρασία δωματίου, δηλ. να θερμανθεί άνω των 30°C, – δεν έχει μήκος άνω των 1500 mm, – δεν έχει ρυθμιστικές βαλβίδες ροής (δι‐

– δεν υποβάλλεται σε δυνάμεις έλξης ή

– δεν έρχεται σε επαφή με αιχμηρά άκρα

– μπορεί να ελεγχθεί εύκολα η κατάστα‐

Για τη διατήρηση του εύκαμπτου σωλήνα σε καλή κατάσταση πρέπει να ελέγχονται τα παρακάτω: – ότι δεν έχει ρωγμές, κοψίματα και ση‐ μάδια από κάψιμο τόσο στα δύο άκρα όσο και σε ολόκληρο το μήκος του, – ότι το υλικό δεν έχει σκληρύνει, αλλά έχει τη σωστή ελαστικότητα, – ότι οι σφιγκτήρες στερέωσης δεν έχουν σκουριάσει,

www.aeg.com– ότι δεν έχει παρέλθει η ημερομηνία λή‐

Εάν παρατηρηθεί ένα ή περισσότερα ελαττώματα, μην επισκευάσετε το σωλή‐ να, αλλά αντικαταστήστε τον. Μόλις ολοκληρωθεί η εγκατάστα‐ ση, βεβαιωθείτε ότι έχουν τοπο‐ θετηθεί σωστά οι στεγανοποιητι‐ κές διατάξεις κάθε εξαρτήματος του σωλήνα. Χρησιμοποιήστε σα‐ πουνόνερο, όχι φλόγα!

8.2 Αντικατάσταση εγχυτήρων

Αφαιρέστε τις βάσεις σκευών.

Αφαιρέστε τα καλύμματα και τις στε‐ φάνες της εστίας.

Με ένα σωληνωτό κλειδί 7, αφαιρέ‐ στε τους εγχυτήρες και αντικαταστή‐ στε τους με τους απαραίτητους εγχυ‐ τήρες για τον τύπο αερίου που χρη‐ σιμοποιείτε (ανατρέξτε στον πίνακα του κεφαλαίου «Τεχνικά στοιχεία»).

Συναρμολογήστε τα εξαρτήματα, ακολουθώντας την ίδια διαδικασία με αντίστροφη σειρά.

Αντικαταστήστε την πινακίδα τεχνι‐ κών χαρακτηριστικών (βρίσκεται κο‐ ντά στο σωλήνα παροχής αερίου) με την κατάλληλη πινακίδα για το νέο τύπο παροχής αερίου. Η εν λόγω πι‐ νακίδα βρίσκεται στη συσκευασία που συνόδευε τη συσκευή. Αν η πίεση παροχής του αερίου είναι με‐ ταβλητή ή διαφέρει από την απαιτούμενη πίεση, πρέπει να χρησιμοποιήσετε κα‐ τάλληλο ρυθμιστή πίεσης στο σωλήνα παροχής αερίου.

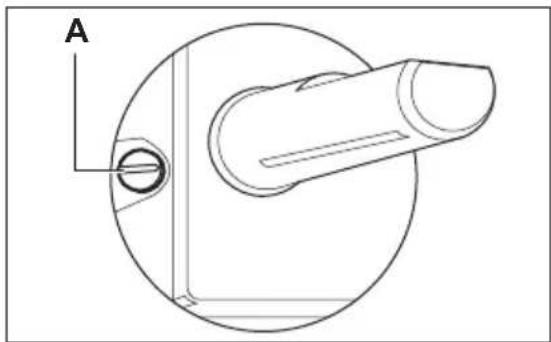

8.3 Ρύθμιση της ελάχιστης

Για να ρυθμίσετε την ελάχιστη σκάλα των

Στρέψτε το διακόπτη στην ελάχιστη

Αφαιρέστε το διακόπτη.

Με ένα λεπτό κατσαβίδι, ρυθμίστε τη θέση της βίδας παράκαμψης.

• Αν αλλάξετε την παροχή από φυσικό αέριο G20 20 mbar σε υγραέριο, σφίξ‐ τε εντελώς τη ρυθμιστική βίδα.

• Αν αλλάξετε την παροχή από υγραέριο σε φυσικό αέριο G20 20 mbar, ξεβιδώ‐ στε τη βίδα παράκαμψης κατά 1/4 της στροφής περίπου. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βεβαιωθείτε ότι η φλόγα δεν σβή‐ νει όταν στρέφετε γρήγορα το διακόπτη από τη μέγιστη στην ελάχιστη σκάλα.

8.4 Ηλεκτρική σύνδεση

• Γειώστε τη συσκευή σύμφωνα με τις προφυλάξεις ασφαλείας.

• Βεβαιωθείτε ότι η ονομαστική τάση και ο τύπος ισχύος που αναγράφονται στην πινακίδα τεχνικών χαρακτηριστι‐ κών αντιστοιχούν στην τάση και την ισχύ του τοπικού ηλεκτρικού δικτύου.

• Η συσκευή παρέχεται με καλώδιο τρο‐ φοδοσίας. Σε αυτό πρέπει να τοποθε‐ τηθεί ένα κατάλληλο φις, ικανό να υπο‐ στηρίξει το φορτίο που αναγράφεται στην πινακίδα τεχνικών χαρακτηριστι‐ κών. Το φις πρέπει να συνδεθεί σε κα‐ τάλληλη πρίζα.

• Όλα τα ηλεκτρικά εξαρτήματα πρέπει να εγκαθίστανται ή να αντικαθίστανται από τον τεχνικό του κέντρου εξυπηρέ‐ τησης πελατών ή άλλο εξουσιοδοτημέ‐ νο προσωπικό σέρβις.

• Χρησιμοποιείτε πάντα μια σωστά εγκα‐ τεστημένη πρίζα με προστασία κατά της ηλεκτροπληξίας.

• Μετά την εγκατάσταση, βεβαιωθείτε ότι η πρόσβαση στο φις τροφοδοσίας εί‐ ναι δυνατή.

• Μην τραβάτε το καλώδιο τροφοδοσίας για να αποσυνδέσετε τη συσκευή. Τραβάτε πάντα το φις τροφοδοσίας. ΕΛΛΗΝΙΚΑ 59• Η συσκευή δεν πρέπει να συνδέεται στο ρεύμα με μπαλαντέζα, μετασχημα‐ τιστή ή πολύπριζο (υπάρχει κίνδυνος πυρκαγιάς). Βεβαιωθείτε ότι η γείωση της σύνδεσης είναι σύμφωνη με τα ισχύοντα πρότυπα και τους σχετικούς κανονισμούς.

• Το καλώδιο τροφοδοσίας πρέπει να τοποθετηθεί έτσι ώστε να μην έρχεται σε επαφή με κανένα θερμό μέρος.

• Συνδέστε τη συσκευή στο ηλεκτρικό δί‐ κτυο χρησιμοποιώντας μια διάταξη που να επιτρέπει την πλήρη αποσύν‐ δεσή της, με απόσταση τουλάχιστον 3 mm μεταξύ των επαφών, π.χ. αυτόμα‐ το διακόπτη προστασίας γραμμής, δια‐ κόπτη διαφυγής ή ασφάλεια.

• Κανένα τμήμα του καλωδίου σύνδεσης δεν πρέπει να υπερβαίνει σε θερμο‐ κρασία τους 90 °C. Το μπλε ουδέτερο καλώδιο πρέπει να συνδεθεί στο μπλοκ ακροδεκτών με τη σήμανση «N». Το καφέ (ή μαύρο) καλώδιο φά‐ σης (συνδεδεμένο στον ακροδέκτη του μπλοκ ακροδεκτών με τη σήμανση «L») πρέπει πάντα να συνδέεται στη φάση παροχής.

8.5 Αντικατάσταση του

καλωδίου σύνδεσης Για την αντικατάσταση του καλωδίου σύνδεσης, χρησιμοποιήστε μόνο καλώ‐ διο H05V2V2-F T90 ή αντίστοιχου τύ‐ που. Βεβαιωθείτε ότι η διατομή του κα‐ λωδίου είναι συμβατή με την τάση του ρεύματος και τη θερμοκρασία λειτουρ‐ γίας. Το κίτρινο/πράσινο καλώδιο γείω‐ σης θα πρέπει να είναι κατά 2 cm περί‐ που μεγαλύτερο σε μήκος από το καφέ (ή μαύρο) καλώδιο φάσης.

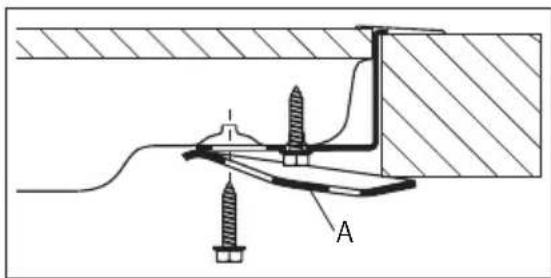

A - παρεχόμενοι βραχίονες

Εγκαθιστάτε τη συσκευή μόνο σε πάγκους εργασίας με επίπεδη

8.7 Δυνατότητες εισαγωγής

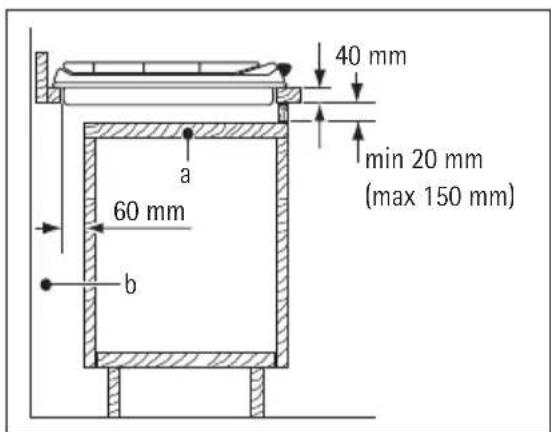

Μονάδα κουζίνας με πόρτα Το πάνελ που εγκαθίσταται κάτω από την εστία πρέπει να αφαιρείται εύκολα και να παρέχει τη δυνατότητα εύκολης πρόσβασης σε περίπτωση που χρειαστεί κάποια τεχνική παρέμβαση. min 20 mm (max 150 mm) 40 mm 60 mm

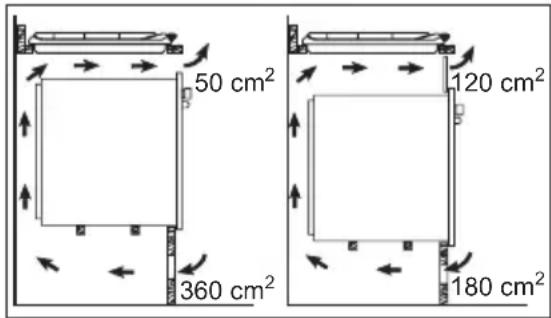

www.aeg.comΜονάδα κουζίνας με φούρνο Οι εσωτερικές διαστάσεις της υποδοχής για την εστία πρέπει να είναι σύμφωνες με τις ενδείξεις, ενώ η μονάδα κουζίνας πρέπει να διαθέτει ανοίγματα που να επι‐ τρέπουν τη συνεχή παροχή αέρα. Η ηλεκτρική σύνδεση της εστίας πρέπει να είναι ξεχωριστή από την ηλεκτρική σύν‐ δεση του φούρνου για λόγους ασφαλείας και για να επιτρέπεται η εύκολη αφαίρε‐ ση του φούρνου από τη μονάδα. 50 cm 360 cm 180 cm 120 cm

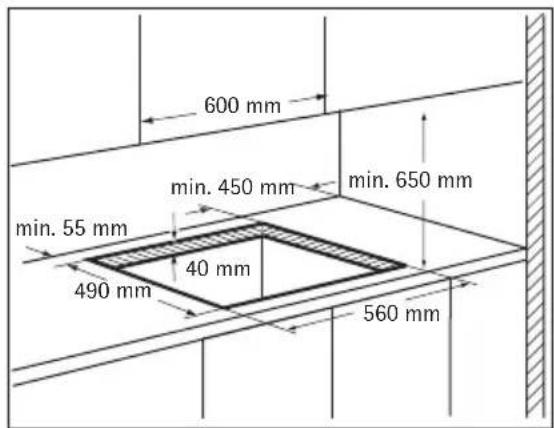

Διαστάσεις εστίας Πλάτος: 576 mm Μήκος: 516 mm Διαστάσεις εσοχής εστίας Πλάτος: 560 mm Μήκος: 490 mm Θερμική παροχή Ταχεία εστία: 2,9 kW Ημιταχεία εστία: 1,9 kW Βοηθητική εστία: 1,0 kW

230 V ~ 50 Hz Κατηγορία: II2H3+ Σύνδεση αερίου: G 1/2" Παροχή αερίου: G20 (2H) 20 mbar Κλάση συσκευής: 3 Διάμετροι παρακάμψεων Εστία Ø παράκαμψης σε 1/100 mm. Βοηθητική 28 Ημιταχεία 32 Ταχεία 42 ΕΛΛΗΝΙΚΑ 61Εστίες αερίου

ΚΑΝΟΝΙΚΗ ΙΣΧΥΣ ΦΥΣΙΚΟ ΑΕΡΙΟ G20 (2H) 20 mbar LPG υγραέριο (Βουτάνιο/Προπάνιο) G30/ G31 (3+) 28-30/37 mbar kW kW

10. ΠΕΡΙΒΑΛΛΟΝΤΙΚΆ ΘΈΜΑΤΑ

Ανακυκλώστε τα υλικά που φέρουν

. Τοποθετήστε τα υλικά συσκευασίας σε κατάλληλα δοχεία για ανακύκλωση. Συμβάλλετε στην προστασία του περιβάλλοντος και της ανθρώπινης υγείας ανακυκλώνοντας τις άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές. Μην απορρίπτετε με τα οικιακά απορρίμματα συσκευές που φέρουν το σύμβολο . Επιστρέψτε το προϊόν στην τοπική σας μονάδα ανακύκλωσης ή επικοινωνήστε με τη δημοτική αρχή.
