HG694340XB - Cuisinière AEG-ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Cuisinière
Dimensions (L x P x H)	60 x 60 x 85 cm
Nombre de foyers	4 foyers gaz
Type de cuisson	Gaz
Matériau de la surface	En inox
Type de four	Four à gaz
Capacité du four	70 litres
Fonctionnalités du four	Gril, chaleur tournante
Classe énergétique	A
Système de sécurité	Coupe-gaz sur chaque foyer
Entretien	Facile à nettoyer grâce à la surface en inox
Accessoires inclus	Grille, plat à four
Poids	50 kg

FOIRE AUX QUESTIONS - HG694340XB AEG-ELECTROLUX

Comment allumer les brûleurs de la cuisinière AEG-ELECTROLUX HG694340XB ?

Pour allumer les brûleurs, tournez le bouton de réglage de la température sur la position d'allumage et appuyez sur le bouton d'allumage. Une fois le brûleur allumé, réglez le bouton sur la puissance désirée.

Comment nettoyer la surface en verre de la cuisinière ?

Utilisez un nettoyant doux pour vitrocéramique et un chiffon non abrasif. Évitez d'utiliser des produits chimiques agressifs qui pourraient rayer la surface.

Que faire si un brûleur ne fonctionne pas correctement ?

Vérifiez que le brûleur est correctement nettoyé et que les orifices ne sont pas obstrués. Si le problème persiste, contactez le service client pour une assistance supplémentaire.

Comment régler la température du four ?

Utilisez le bouton de température pour sélectionner la température souhaitée. Assurez-vous que le four est préchauffé avant d'y insérer vos plats.

Est-il possible de régler la puissance des brûleurs ?

Oui, chaque brûleur dispose d'un bouton de réglage qui vous permet d'ajuster la puissance de la flamme selon vos besoins.

Comment déverrouiller la sécurité enfant de la cuisinière ?

Pour déverrouiller la sécurité enfant, maintenez enfoncé le bouton de sécurité enfant pendant quelques secondes jusqu'à ce que l'indicateur lumineux s'éteigne.

Que faire si la lumière du four ne s'allume pas ?

Vérifiez si l'ampoule du four est grillée et remplacez-la si nécessaire. Sinon, vérifiez le fusible ou le disjoncteur de votre installation électrique.

Comment puis-je obtenir un manuel d'utilisation pour la cuisinière AEG-ELECTROLUX HG694340XB ?

Vous pouvez télécharger le manuel d'utilisation sur le site officiel d'AEG-ELECTROLUX en entrant le modèle de votre cuisinière dans la section de support.

La cuisinière émet-elle des bruits normaux lors de son utilisation ?

Oui, certains bruits comme des clics ou des souffles peuvent se produire lors de l'allumage des brûleurs ou du fonctionnement du four. Si les bruits sont anormaux, contactez le service client.

Quelle est la garantie de la cuisinière AEG-ELECTROLUX HG694340XB ?

La cuisinière est généralement couverte par une garantie de 2 ans. Vérifiez les conditions spécifiques sur le site d'AEG-ELECTROLUX ou dans votre manuel d'utilisation.

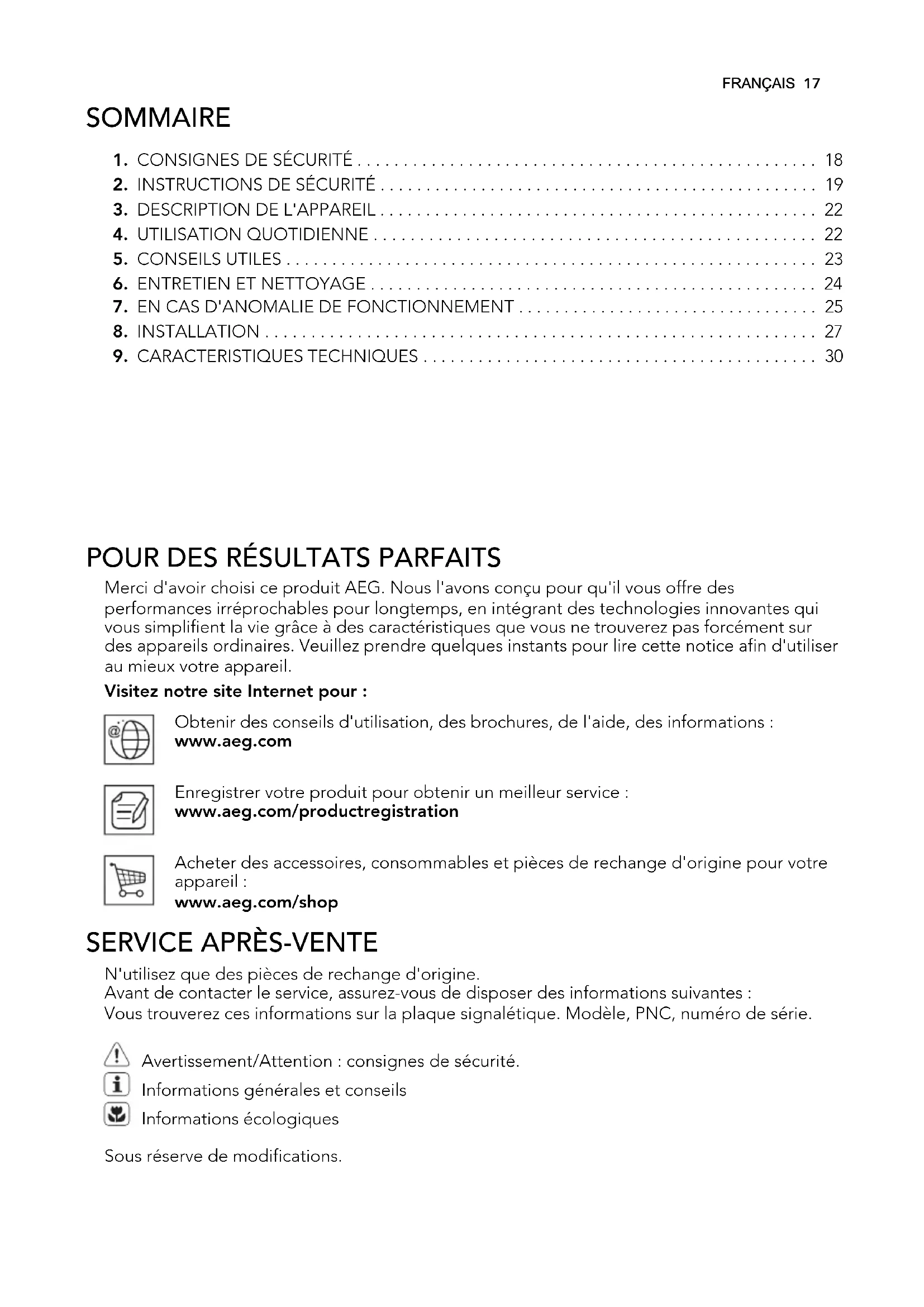

MODE D'EMPLOI HG694340XB AEG-ELECTROLUX

Merci d'avoir choisi ce produit AEG. Nous l'avons concu pour qu'il vous offre des performances irreprochables pour longtemps, en intégrant des technologies innovantes qui vous simplifient la vie grâce à des caractéristiques que vous ne trouvrez pasforcément sur des apparêls ordinaires. Veuillez prendre quelques instants pour dire cette notice afin d'utiliser au mieux votre apparéil.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.aeg.com

Enregistrer votre produit pour obtenir un meilleur service : www.aeg.com/productregistration

Acheter des accessoires, consommables et pieces de rechange d'origine pour votre apparéil : www.aeg.com/shop

SERVICE APRÈS-VENTE

N'utilisez que des pieces de rechange d'origine.

Avant de contacter le service, assurez-vous de dispose des informations suivantes :
Vous trouvez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.

Avertissement/Attention: consignes de sécurité.

Informations generales et conseils

Informations ecologiques

Sous réserve de modifications.

1. CONSIGNES DE SECURITÉ

Avant d'installer et d'utiliser cet apparéil, lisez soignésement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre apparéil pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

! AVERTISSEMENT

Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet apparéil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacité physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés par une personne responsable de leur sécurité.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommendons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprises une opération de maintenance sur l'appareil sans surveillance.

1.2 Sécurité générale

• L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Ne touchez pas les éléments chauffants.

• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.

• Il peut être dangereux de laisserCHAuffer de la grise se ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.
• N'essayez jamais d'éteindre un feu avec de l'eau. Mettez à l'arrêt l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
• N'entreposez rien sur les surfaces de cuisson.
• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.
• Si la surface vitrocéramique est fissurée, mettez à l'arret l'appareil pour éviter tout risque d'électrocution.

2. INSTRUCTIONS DE SECURITÉ

Cet apparéil est ajusté aux marchés

suivants: BE GR LU

2.1 Installation

AVERTISSEMENT

L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un apparéil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Respectez la distance minimale requise avec les autres apparèils et éléments.

• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Portez toujours des gants de sécurité.

• Isolez les surfaces découvertes à l'aide d'un matériel d'étanchéité pour éviter que la moisiasure ne provoque de gonflements.

• Protégez la partie inférieure de l'apparreil de la vapeur et de l'humidité.
• N'installez pas l'appareil pres d'une porte ou sous une fenêtre. Les recipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.
• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.
• Le dessous de l'appareil peutvenir très chaud. Nous vous recommendons d'installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.

Branchement électrique

AVERTISSEMENT

Risque d'incendie ou d'électro-cution.

L'ensemble des branchements electriques doit etre effectue par un technicien qualifie.
- L'appareil doit être relié à la terre.
- Avant toute intervention, assurez-vous que l'appareil est débranché.
- Utilisez le cable d'alimentation électrique approprié.
- Ne laisses pas le cable d'alimentation s'emmeler.
Assurez-vous que le cable d'alimentation ou la fiche (si presente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les recipients brûlants lorsque vous branchez l'appareil à des prises electriques situées à proximé.
Assurez-vous que l'appareil est bien installé. Un cable d'alimentation lache et inapproprié ou une fiche (si présente) non serrée peuvent être à l'origine d'une surchauffe des bornes.
Assurez-vous qu'une protection antiélectrocution est installée.
- Utilisez un collier anti-traction sur le câble.
Veillez a ne pas endommager la fiche secteur (si presente) ni le cable d'alimentation. Contactez le service après ou un electricien pour remplaner le cable d'alimentation s'il est endommage.
- L'installation électrique doit être équi-pée d'un dispositif d'isolement à cou-pure omnipolaire. Le dispositif d'isolement doit partager une distance d'ouverture des contacts d'au moins 3 mm.
- N'utilisez que des systèmes d'iso1ation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être reliés du support), un disjoncteur différentiel et des contacteurs.

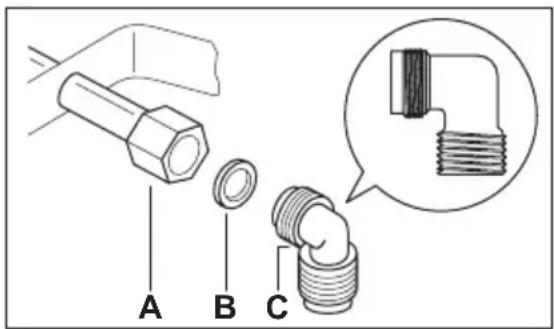

Raccordement au gaz

• Tous les raccordements au gaz doivent être effectuels par une personne qualifiée.

Assurez-vous que l'air circule autour de l'appareil.
- Les informations concernant l'alimentation en gaz se trouvent sur la plaque signalétique.
- Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Assurez-vous de brancher l' apparéil selon les reglementations d'installation en vigueur. Veillez à respecter les exigences en matière d'aération.

2.2 Utilisation

AVERTISSEMENT

Risque de blessures, de brûlures ou d'électrocution.

Utilisez cet apparéil dans un environ- nement domestique.
- Ne modifies pas les caractéristiques de cet article.
- Ne laissez jamais l'appareil sans surveillancependant son fonctionnement.
- N'utilisez jamais cet apparéil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
- Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.
- Éteignez les zones de cuisson après chaque utilisation.
- N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.
- Si la surface de l'appareil presente des fêlures, débranchez immédiatement l'appareil pour éviter tout risque d'électrocution.

AVERTISSEMENT

Risque d'explosion ou d'incen-die.

• Les graisses et l'huile chaude peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.

• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.

• L'huile qui a servi contient des restes d'aliments qui peuvent provoquer un incendie à température plus faible que l'huile n'avant jamais servi.

• Ne placez pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.

AVERTISSEMENT

Risque de dommage de l'appareil.

• Ne laissez pas de recipients chauds sur le bandeau de commande.
• Ne laissiez pas le contentu des reçci pients de cuisson s'évaporer.
• Prenez soit de ne pas laisser tomber d'objets ou de recipients sur l'appareil. Sa surface risque d'être endommagée.
• Ne faites jamais fonctionner les zones de cuisson avec des recipients de cuisson vides ou sans aucun recipient de cuisson.
• Ne placez jamais de papier aluminium sur l'appareil.
• N'utilisez pas de recipients en fonte ou en aluminium, ni de recipients dont le fond est endommagé et rugueux. Ils risqueraient de rayer la surface vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.
  Veillez a ce que la piece ou est installé l'appareil soit bien aérée.
  Assurez-vous que les orifices de ventilation ne sont pas bouchés.
  Utilisez uniquement des recipients stables avec une forme adaptée et un plus grand diamètre que les dimensions des brûleurs. Risque de surchauffe et de rupture de la plaque en verre (si vous appeareil en est équipé) !
  Assurez-vous que la flamme ne s'estint pas lorsque vous tournez rapi-dement la manette de la position maximale à la position minimale.

Veiliez a ce que les recipients se trouvent bien au centre des cercles et qu'ils ne dépassent pas des rebords de la table de cuisson.
- N'utilisez que les accessoires fournis avec l'appareil.
- N'installez pas de diffuseur de flamme sur le brûleur.

2.3 Entretien et nettoyage

AVERTISSEMENT

Risque d'endommagement de l'appareil.

• Nettoyez régulierement l'appareil afin de maintainir le revêtement en bon état.
• Ne pulveriséz pas d'eau ni de vapeur pour nettoyer l'appareil.
• Ne lavez pas les brûleurs au lave-vais-selle.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques.

2.4 Mise au rebut

AVERTISSEMENT

Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pourmettre conformément l'appareil au rebut.
• Débranche l'appareil de l'alimentation électrique.
• Coupe le cable d'alimentation au ras de l'appareil et mettez-le au rebut.
• Aplatissez les tuyaux de gaz externes.

3. DESCRIPTION DE L'APPAREIL

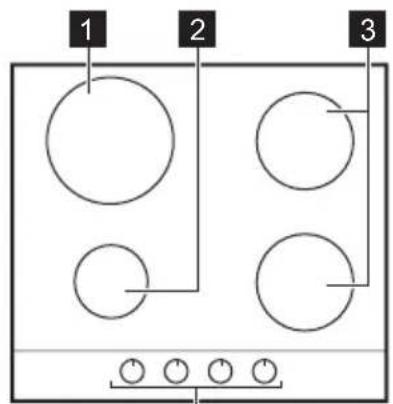

3.1 Description de la table de cuisson

4

1 Brûleur rapide
2 Brûleur auxiliaire
3 Brûleur semi-rapide
4 Manettes de commande

3.2 Manettes de commande

Symbole Description
●	pas d'alimenta- tion en gaz / pos- sition arrêt
△	position d'allu- mage / alimenta- tion en gaz maxi- mum

Symbole Description

alimentation en gaz minimum

4. UTILISATION QUOTIDIENNE

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

4.1 Allumage du brûleur

AVERTISSEMENT

Faites très attention lorsque vous utilisez une flamme neue dans une cuisine. Le fabricant decline toute responsabilité en cas de mauvais usage de la flamme

Allumez Throughout le brûleur avant de poser les plats.

Pour allumer le brûleur :

1. Tournez le sélecteur dans le sens inverse des aiguilles d'une montre jus

qu'a sa position maximale (puis appuyer dessus pour I'enforcer.

1. Maintenez la commande appuyee pendant environ 5 secondes,ILA peut au thermocouple de se rechauffer.Sinon, l'alimentation en gaz sera interrompue.
2. Une fois que la flamme brule reguillagement, reglez son début.

Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifie que la couronne et son chapeau sont correctement places.

Chaque manette de commande est munie d'un voyageant. Il s'allume lorsque vous tournez la manette de commande.

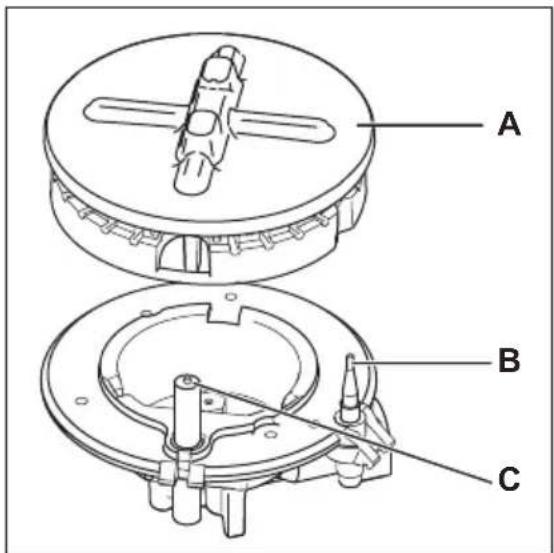

A) Chapeau et couronne du brûleur
B) Thermocouple
C) Bougie d'allumage

AVERTISSEMENT

Ne maintenez pas la manette de commande appuyee plus de 15 secondes.

Si le brûleur ne s'allume pas au bout de 15 secondes, relâchéz la manette et positionnez-la sur Arêt. Attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le brûleur.

En cas de coupure d'électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au système automatique. Dans ce cas, approchez une flamme du brûleur, enforcez la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à la position de libération maximum du gaz.

5. CONSEILS UTILES

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

5.1 Économies d'énergie

• Si possible, couvrez les cassetoles.
  Lorsque le liquide commence a bouillir, baissez le feu pour laisser legere-ment frémir le liquide.

Si le brûleur s'eteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le brûleur.

Le générateur d'étincelles se déclenché automatiquement à la mise sous tension de l'appareil, après l'installation ou une coupu-re d'électricité. Ce phénomène est normal.

4.2 Pour eteindre les bruleurs

Tournez la manette jusqu'au symbole

AVERTISSEMENT

Abaissez ou coupez toujours la flamme avant de retirer les recipients du brûleur.

Utilisez uniquement des recipients dont le diamètre correspond aux dimensions des brûleurs.

Brûleur Diamètres des réci-pients
Rapide 180 - 260 mm
Semi-rapi-de avant	120 - 220 mm
Semi-rapi-de arrrière	120 - 240 mm
Auxiliaire 80 - 180 mm

AVERTISSEMENT

N'utilisez pas de plats en fonte, en stéatite, de grils ou de plats à gratin sur les brûleurs à gaz.

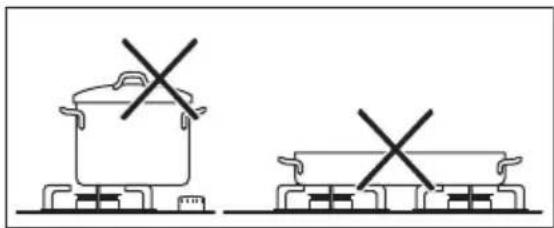

AVERTISSEMENT

Assurez-vous que le fond des bénépants ne dépasse pas au-dessus des manéttes de commande. Si les manéttes de commande se trouvent sous le fond des bénépients, la flamme peut les faire chauffer.

Ne placez pas le même écipient sur deux brûleurs.

AVERTISSEMENT

Assurez-vous que les poignées des recipients ne dépassent pas du devant de la table de cuisson. Assurez-vous que les recipients de cuisson sont bien centrés sur les brûleurs afin de garantir leur stabilité et de réduire la consommation de gaz.

Ne place pas de recipients instables ou déformés sur les zones de cuisson afin d'éviter les débordements et les blessures.

AVERTISSEMENT

N'utilisez pas de diffuseur de flamme.

AVERTISSEMENT

Des liquides renversés durant la cuisson peuvent provoquer le bris du verre.

6. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

AVERTISSEMENT

Éteignez l'appareil et laissez-le refroidir avant de le nettoyer. Avant toute opération de nettoyage ou intervention technique, assurez-vous que l'appareil est débranché de la prise electrique.

Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de l'appareil.

• Vous pouvezPTRirer les supports de casserole pour nettoyer facilement la table de cuisson.

• Nettoyez les éléments en émail, le chapeau et la couronne avec de l'eau chaude savonneuse et séchez-les soignement avant de les remettre en place.

• Lavez les éléments en acier inoxydable à l'eau, puis sechez-les à l'aide d'un chiffon doux.
• Les supports de casserole ne doivent pas etre place dans le lave-vaiselle. Illes doivent etre laves a la main.
• Lorsque vous lavez les supports à la main, faites bien attention lorsque vous les essuyez, car le processus d'émailage laisse parfois des arêtes risquant de vous blesser. Si nécessaire, retirez les taches tenaces à l'aide d'une pâté nettoyante.

• ÀpRES avoir lavé les supports de casser-roles, veillez à les remetre correctement en place.

• Pour que les brûleurs fonctionnent correctement, assurez-vous que les bras des supports de casseroles sont au milieu du brûleur.

• Faites très attention lorsque vous remplacez les supports de cassetoles afin de ne pas endommager le dessus de la table de cuisson.

Après le nettoyage, sechez l'appareil à l'aide d'un chiffon doux.

Enlevez les salissures :

1. • Enlevez immédiatement : plastique fondu, feuilles plastique et les aliments contenant du sucre.

2. Mettez l'appareil à l'arrêt et laisssez le refroidir avant de procéderau nettoyage : des cernes de calcaire, traces d'eau, projections degraisse, décolorations métalliquesluisantes. Utilisez un produit delnettoyage spécial pour vitrocéràmique ou acier inoxydable.

3. Nettoyez l'appareil à l'aide d'un chiffon humide et un peu de détergent.

4. Pour finir essuyez l'appareil à l'aide d'un chiffon propre.

AVERTISSEMENT

N'utilisez pas de couteau, de grattoir ou d'instruments similaires pour nettoyer les surfaces en verre ou entre les bords des brûleurs et l'encadrement (si present).

AVERTISSEMENT

Ne faites pas glisser les reci
pients sur le verre car ils pourraient en rayer la surface. De même, ne faites pas tomber d'objets durs ou pointus sur le verre. Ne cognez pas non plus contre les rebords de la table de cuisson.

6.1 Nettoyage du généateur d'étincelles

Cette fonction emploie une bougie d'allumage en ceramique et d'une electrode métallique. Maintenez ces éléments propres pour prévenir un allumage difficile et vérifier que les trous de la couronne du brûleur ne sont pas obstrués.

6.2 Entretien périodique

Demandez régulierement à votre service après-vente local de vérifier l'etat du tuyau d'arrivée de gaz et du régulateur de pression, si l'appareil en est équipé.

7. EN CAS D'ANOMALIE DE FONCTIONNEMENT

Anomalie Cause possible Solution
Aucune étincelle ne se produit à l'allumage.	Il n'y a pas d'alimentation électrique.	Vérifiez si l'appareil est bien branché et allu-mé; Contrôlez le fusible. Si le fusible est dégagé plusieurs fois, contactez un electricien qua-lifié.
• Le couvercle et la cou-ronne du brûleur sont mal positionnés.	Assurez-vous que le couvercle et la couron-ne du brûleur sont bien positionnés.
La flamme s'éteint im-médiatement après l'al-lumage.	• Le thermocouple n'est pas suffisamment chauffé.	•Après avoir allumé la flamme, continuez à appuyez sur le bouton pendant environ 5 se-condes.
Les flammes sont irrégu-lières.	• La couronne du brû-leur doit être encras-sés avec des restes d'aliments.	• vérifiez si l'injecteur n'est pas bouché et s'il n'y pas de particules alimentaires dans la couronne.

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies dans le tableau, sans faire appel à un service après-venture. Si l'anomalie persiste, contactez votre magasin vendeur ou votre service après-venture.

Si un problème résultat d'une mauvaise utilisation ou si l'installation de l'appareil n'a pas eté réalisée par un professionnel qualifié, le déplacement du technien du service après vente ou du revendeur peut être facturé même en cours de garantie.

de et adaptée. Ces données figurent sur la plaque signalétique fournie.

• Description du modele
• Référence produit (PNC)
• Numéro de série (S.N.) ....

Utilisez exclusivement des pieces d'origine certifiées constructeur. Elles sont disponibles auprès de votre service après.

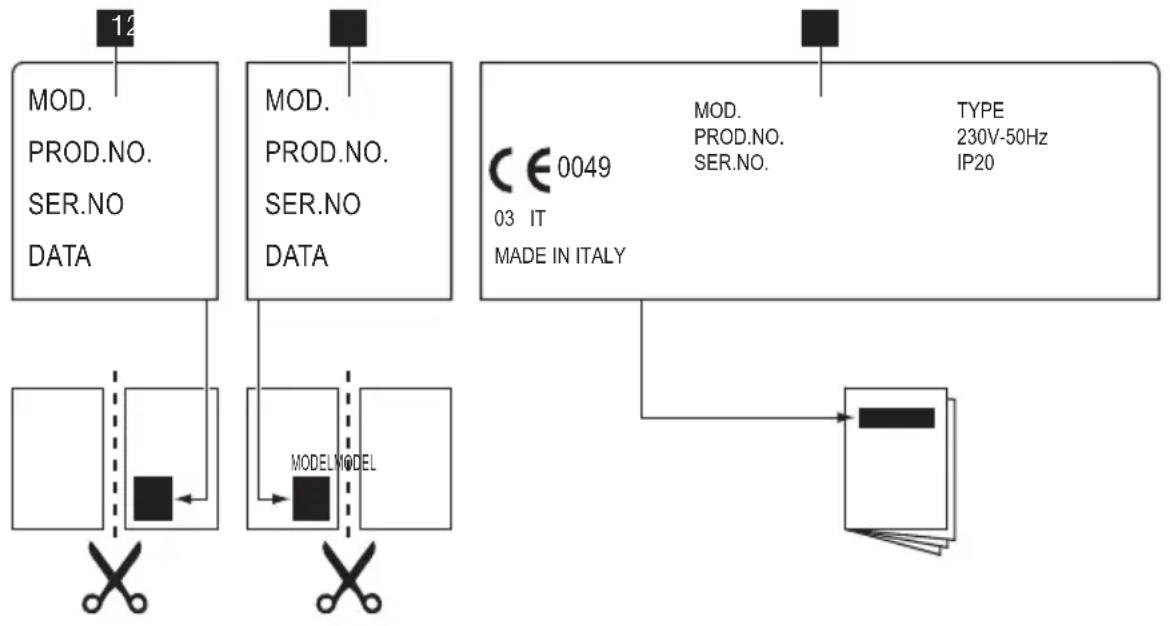

7.1 Étiquettes fournies avec les sac d'accessoires

Collez les étiquettes adhésives comme indiqué ci-dessous:

Ces informations sont nécessaires pour pouvoir vous offrir une aide rapi-

1 Collez-la sur la carte de garantie et envoyez cette partie
2 Collez-la sur la carte de garantie et conservez cette partie

3 Collez-la sur la notice d'utilisation

8. INSTALLATION

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

AVERTISSEMENT

Les instructions suivantes concernant l'installation, le raccordement et la maintenance de l'appareil doivent être effectuees par un professionnel qualifie selon les normes et reglements en vigueur.

8.1 Raccordement au gaz

Le raccordement à l'arrivée de gaz doit obligatoirement être effectué par une vanne en acier AGB. Choisissez un raccordement fixe ou utilisez un tuyau flexible en AGB (acier inoxydable) conforme à la reglementation en vigueur. Si vous utilisez des tuyaux flexibles métalliques, ils ne doivent pas entraer en contact avec des parties mobiles ni être comprimés. Soyez également vigilant lorsque la table est installée avec un four. Le raccord doit être conforme à la reglementation NBN D 51.003.

Assurez-vous que la pression de l'alimentation en gaz de l'appareil correspond aux valeurs recommandées. Le raccordement régiable est relié à la rampe complète par un écrou fileté G 1/2 po. Tous les composants apparaissant dans la figure ont déjà été assemblés en usine. L'appareil a été testé avant de quitter l'usine pour vous garantir lesassageurs résultats.

A) Extrémité du tuyau avec écrou
B) Rondelle
C) Coude

Gaz liquéfié

Utilisez un support de tuyau en caoutchouc pour le gaz liquéfié. Intercalez toujours le joint. Continue alors le raccordement au gaz.

L'utilisation d'un tuyau flexible s'applique lorsque :

• il ne peut pas devenir plus chaud que la température ambiante, à savoir plus de 30^ ;
• il n'est pas plus long que 1500 mm;
• il ne montre aucun étranglement;
• il n'est soumis à aucune traction ni aucune torsion ;
• il n'entre pas en contact avec des bords ni des coins tranchants;
• il peut être facilement contrôle sur toute sa longueur afin de vérifier son état.

Vérifiez les points suivants pour contrôler le bon état du tuyau flexible :

• il ne présente aucune fente, coupure, marque de brûlure sur les deux extrémités et sur toute sa longueur;
• le matériel n'est pas durci, mais presente une Elasticité correcte;
• les colliers de serrage ne sont pas rouillés;
• la date d'expiration n'est pas dépassee.

Si vous constatéz au moins un de ces dé-fauts, ne réparez pas le tuyau, mais remplacez-le.

Lorsque l'installation est terminée, assurez-vous que chaque raccord est étanche. Utilisez une solution savonneuse et pas de flamme!

8.2 Remplacement des injecteurs

1. Demontez les supports des casseto-les.
2. Demontez les chapeaux et les courronnes du brûleur.
3. À l'aide d'une clé de 7, démontez les injecteurs et remplacez-les par ceux qui sont nécessaires pour le type de gaz que vous utilisez (voir le

tableau dans le chapitre « Caracteristiques techniques »).

1. Assemblez les pieces et suivez la même procEDURE dans l'ordre inverse.
2. Remplacez la plaque signalétique (qui se trouve pres du tuyau d'arrivee de gaz) par cette correspondant au nouveau type d'alimentation en gaz. Vous trouvez cette plaque dans le sachet fourni avec l'appareil.

Si la pression de l'alimentation en gaz peut être modifiée ou est différente de la pression nécessaire, vous devez monter un système de réglage de la pression sur le tuyau d'arrivée de gaz.

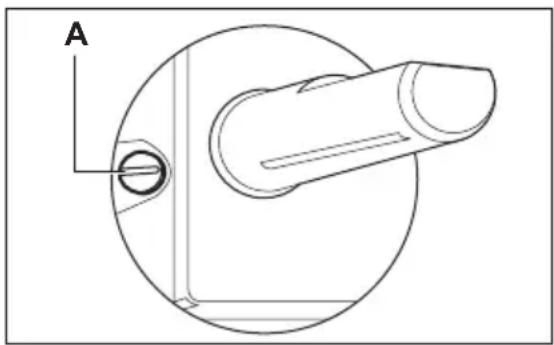

8.3 Réglage du niveau minimal

Pour régler le niveau minimal des brûleurs :

1. Allumez le brûleur.
2. Tournez la manette en position minimale.
3. Retirez la manette.
4. À l'aide d'un tournevis fin, ajustez la position de la vis de réglage.

A) Vis de réglage

• Si vous passez du gaz naturel G20/ G25 20/25 mbar au gaz liquéfié, serrez entièrement la vis de réglage.
• Si vous passez du gaz liquéfié au gaz naturel G20/G25 20/25 mbar dévissez la vis de réglage d'environ 1/4 de tour.

AVERTISSEMENT

Assurez-vous que la flamme ne s'eteint pas lorsque vous tournezrapidement la manette de la position maximale à la position minimale.

8.4 Branchement électrique

• L'appareil doit être relié à la terre en respectant bien les précautions de sécurité.
• Vérifiez que la tension nominale et le type d'alimentation figurant sur la plaque signalétique correspondant aux valeurs d'alimentation locales.
• Cet apparéil est alimenté à l'aide d'un cable principal. Une fiche appropriée doit être adaptée au cordon d'alimentation (reportez-vous à la charge électrique spécifique sur la plaque signalétique). La fiche doit être insérée dans une prise murale appropriée.
• Pour toute intervention sur votre apparéil, faites appel au service après-venture de votre magasin vendeur.
• Utilisez toujours une prise antichoc correctement installee.
  Assurez-vous que la prise principale est accessible après installation.
• Ne tirez jamais sur le cable d'alimentation électrique pour débrancher l'appareil. Tirez toujours sur la prise de courant.
• L'appareil ne doit pas etre raccorde a I'aide d'un prolongateur, d'un raccordement multiple ou d'une prise multiple (risque d'incendie).Verifiez que la prise de terre est conforme aux reglements en vigueur.
• Le cable d'alimentation doit être placé de manière à ce qu'il n'entre pas en contact avec une surface chaude.
• Raccordez l'appareil au secteur à l'aide d'un système permettant le débranchement de l'appareil à tous les pôles, avec une largeur d'ouverture de contact d'au moins 3 mm., par exemple, un disjoncteur automatique de protection, des déclencheurs de perte à la terre ou un fusible.
• Aucune partie du cordon d'alimentation ne doit afficher une température supérieure à 90^ . Le cable neutre bleu doit être raccordé à la borne « N » de la plaque à bornes. Le cable de phase marron (ou noir) (partant de la borne « L ») de la plaque à bornes doit toujours être relié à la phase sous tension.

8.5 Remplacement du cable d'alimentation

Ne remplacez le cable de raccordement qu'vec un cable de type H05V2V2-F T90 ou équivalent. Assurez-vous que la sec

tion du cable convient à la tension et à la température de fonctionnement. Le cable de terre jaune/vert doit être plus long d'environ 2 cm que le cable de phase marron (ou noir).

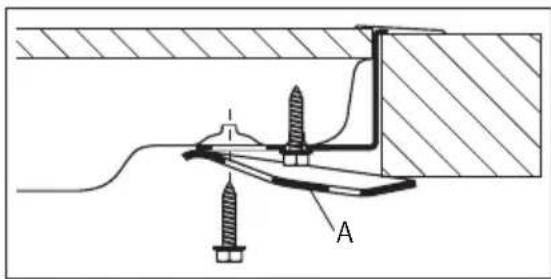

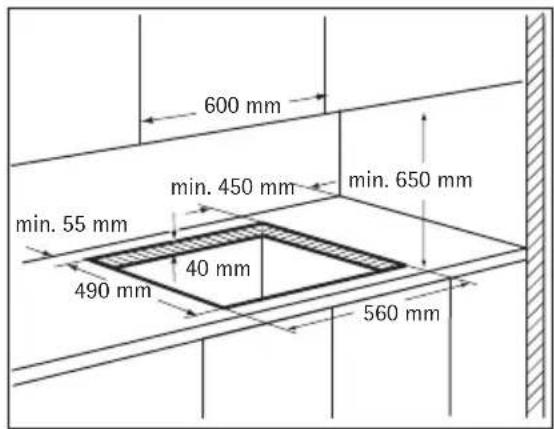

8.6 Encastrement

A - équres fournies

ATTENTION

Installez l'appareil uniquement sur un plan de travail dont la surface est plane.

8.7 Possibilities d'insertion

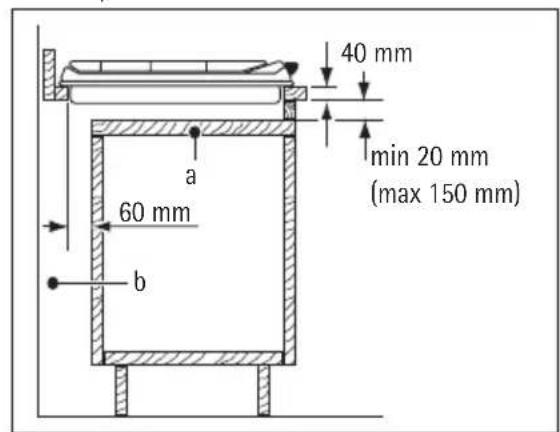

Élement de cuisine avec porte

Le panneau installé sous la table de cuisson doit être facilement amovible et facile d'accès au cas où une intervention technique serait nécessaire.

b) Espace pour les branchements

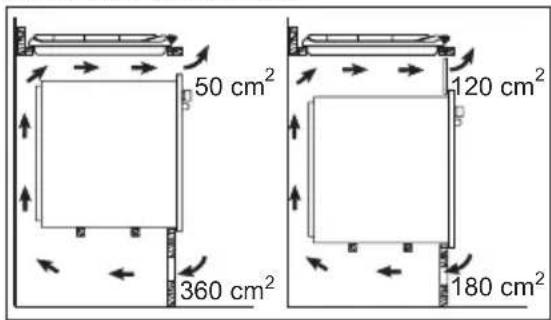

Au-dessus d'un four

Les dimensions de la niche d'encastrement de la table de cuisson doivent être conformes aux indications et l'élement de cuisine doit être équipé d'airations pour assurer un apport d'air continu. Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre de retarder facilement le four de l'ensemble.

a) Panneau amovable

9. CHARACTERISTIQUES TECHNIQUES

Dimensions de la table de cuisson

Largeur : 576 mm

Longueur : 516 mm

Dimensions de la niche d'encastrement de la table de cuisson

Largeur : 560 mm

Longueur : 490 mm

Puissance

Brûleur rapide : 2,9 kW
Brûleur semi-ra-pide :	1,9 kW
Brûleur auxiliaire :	1,0 kW
PUISSANCE TO-TALE :	G20/G25 (2E+)20/25 mbar =7,7 kWG30 (3+)28-30 mbar =545 g/hG31 (3+)37 mbar =536 g/h

Alimentation électrique :	230 V ~ 50 Hz
Catégorie : l2E+3+ (Belgi-que) l2E (Luxembourg)
Raccordement au gaz :	G 1/2"
Alimentation en gaz :	G20/G25 (2E+) 20/25 mbar
Classe de l'appa-reil :	3

Diamètres de by-pass

Brûleur Ø by-pass en 1/100 mm

Auxiliaire 28

Semi-rapide 32

Rapide 42

Brûleurs à gaz

BRÜ-LEUR	PUIS-SAN-CE NORMALE	PUIS-SAN-CE RÉ-DUITE	PUISSANCE NORMALE
			GAZ NATUREL G20/G25 (2E+) mbar			GPL (Butane/Propane) G30/G31 (3+) 28-30/37 mbar
	kW kW	inj. 1/100 mm	G20 20 mbar	G25 25 mbar	inj. 1/100 mm	G30 28-30 mbar	G31 37 mb ar
Auxi-liaire	1.0	0.33	70	0.095	0.111	50	73	71
Semi-rapide	1.9	0.45	96	0.181	0.210	71	138	136
kW kW		inj. 1/100 mm	G20 20 mbar	G25 25 mbar	inj. 1/100 mm	G30 28-30 mbar	G31 37 mb ar
			m³/h	m³/h g/h g/h
Rapide	2.9 (gaz naturel)	0.75	119 0.276	0.321	86 196	193
	2.7 (LPG)

10. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant les symbole . Deposez les emballages dans les conteneurs prevus a cet effet.

Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits ELECTriques et

electroniques. Ne jetez pas les apparèils portant le symbole X avec les ordures menagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

INHALT
