1. SICHERHEITSINFORMATIONEN

Lesen Sie vor der Montage und Verwendung des Geräts sorgfältig die mitgelieferte Anleitung. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch eine fehlerhafte Montage entstehen. Bewahren Sie die Anleitung zum Nachschlagen auf.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

WARNING!

Es besteht Erstickungsgefahr, das Risiko von Verletzungen oder permanenten Behinderungen.

• Dieses Gerät kann dann von Kindern ab 8 Jahren, von Personen mit eingeschrankten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von Personen ohne bisherige Erfahrung im Umgang mit solchen Geräten bedient werden, wenn sie damit von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt werden.
• Kinder dürfen nicht mit dem Gerät speiten.
• Halten Sie das Verpackungsmaterial von Kindern fern.
• Halten Sie Kinder und Haustiere vom Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist. Be-rührbare Teile sind heiss.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Reinigung und Wartung des Geräts darf nicht von Kindern ohne Aufsicht erfolgen.

1.2 Allgemeine Sicherheit

• Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Berühren Sie nicht die Heizelemente.

• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.

• Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.

• Versuchen Sie nicht einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.
• Legen Sie keine Gegenstände auf dem Kochfeld ab.
• Benutzen Sie zum Reinigen des Gerätes keinen Dampfreiniger.
• Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heißt werden können.
• Schalten Sie das Gerät(sofort ab, wenn Sie Risse auf der Glaskeramikfläche feststellen. Stromschlaggefahr!

2. SICHERHEITSHINWEISE

Dieses Gerät ist für folgende Märkte geeignet: BE GR LU

2.1 Montage

WARNING!

Nur eine qualifizierte Fachkraft darf den elektrischen Anschluss des Geräts vornehmen.

• Entfernen Sie das gesamte Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.

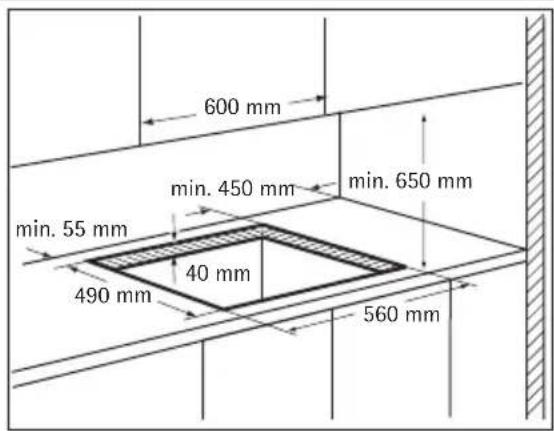

  Die Mindestabstände zu anderen Geräten und Kuchenmöbeln sind einzuhalten.
• Seien Sie beim Umsetzen des Geräts vorsichtig, Denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.
  Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Auf

quellen durch Feuchtigkeit zu verhindern.

• Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.

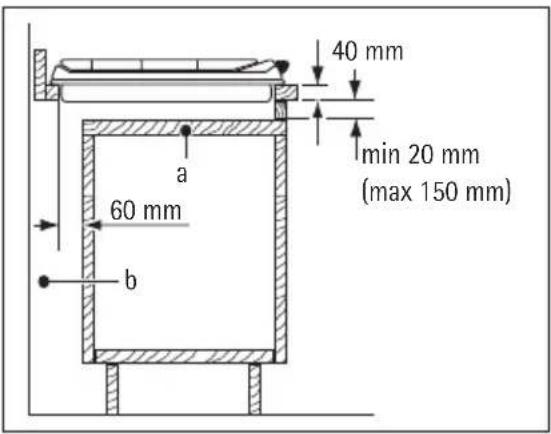

  Installieren Sie das Gerät nicht direkt geben einer Tur oder unter einem Fenster. So kann heiBes Kochgeschirr nicht herunterfallen, wenn die Tur oder das Fenster geöffnet wird.
• Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhänden ist.
• Der Boden des Geräts kann heißt werden. Wir empfehlen eine feuerfeste Trennplatte unter dem Gerät anzubringen, damit der Boden nicht zugänglich ist.

Elektrischer Anschluss

WARNING!

Brand- und Stromschlaggefahr.

Die elektrischen Anschlusses müssen von einem qualifizierten Elektriker ausgeführrt werden.
- Das Gerät muss geerdet sein.
- Vor der Durchführung jeglicher Arbeitsmen muss das Gerät von der elektrischen Stromversorgung getrennt werden.
- Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden.
- Achten Sie daraufuf, dass das Netzkabel nicht lose hangt oder sich verheddert.
- Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem bereits Gerät oder weißem Kochgeschirr in Berührung kommt.
- Achten Sie darauf, dass das Gerät ordnungsgemäß montiert wird. Wenn freiliegende oder ungeeignete Netz-kabel oder Netzstecker verwendet werden, kann der Anschluss überhitzen.
- Sorgen Sie damit, dass ein Berührungsschutz installiert wird.
- Kabel zugentlasten.
- Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch des beschädigten Netzkabels an den Kundendienst oder einen Elektriker.
Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführrt sein.
- Verwenden Sie nur geeignete Trennvorrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfern werden konnen), Fehlerstromschutzschalter und Schütze.

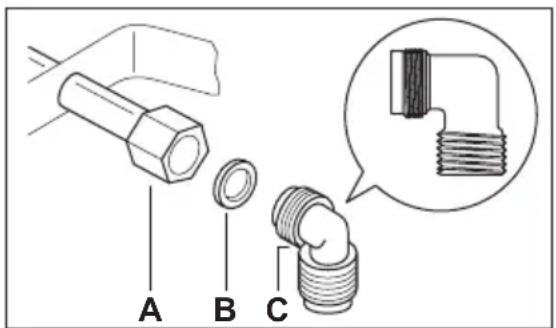

Gas-Anschluss

Die Gasanschlüsse müssen von einer Fachkraft ausgeführrt werden.
- Stellen Sie sicher, dass die Luft um das Gerät zirkulieren kann.
Informationen über die Gasversorgung finden Sie auf dem Typenschild.

Das Gerätarf nicht an eine Absaugablage für Verbrennungsprodukte angeschlossen werden. Das Gerät muss gemäß der aktuell geltenden Montagebestimmungen angeschlossen werden. Halten Sie die Bestimmungen hinsichtlich der Belüfung ein.

2.2 Gebrauch

WARNING!

Es besteht Verletzungs-, Verbrennungs- und Stromschlaggefahr.

Das Gerat ist fur die Verwendung im Haushalt vorgesehen.
- Nehmen Sie keine technischen Änderungen am Gerät vor.
- Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
Bedieren Sie das Gerät nicht mit feuchten oder nassen Handen oder wenn es mit Wasser in Kontakt gekommen ist.
- Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Sie werden heiβ.
- Schalten Sie die Kochzonen nach jeder Gebrauch aus.
- Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.
- Hat die Geräteoberfläche einen Sprung, trennen Sie das Gerät umgehend von der Spannungsvorsorgung. Dies dient zur Vermeidung eines Stromschlags.

WARNING!

EsbestehtExplosions-und Brandgefahr.

• Erhitzte Öle und Fette können brennbare Dämpfe freiisetzen. Halten Sie Flammen oder erhitzte Gegenstände beim Kochen mit Fetten und Ölen von diesen fern.
  Die von sehr heiBem Öl freigesetzten Dämpfe konnen eine Selfbstzündung verursachen.
• Bereits verwendetes Öl kann Lebensmittelreste enthalten und einen Brand bei niedrigeren Temperaturen als friesches Öl verursachen.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt

sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

WARNING!

Das Gerät könnte beschädigt werden.

• Stellen Sie keinheits Kochgeschirr auf das Bedienfeld.
• Lassen Sie das Kochgeschirr nicht leerkochen.
• Lassen Sie keine Gegenstände oder Kochgeschirr auf das Bedienfeld fallen. Die Oberfläche konnte beschädigt werden.
• Schalten Sie die Kochzonen nicht mit leerem oder ohne Kochgeschirr ein.
• Legen Sie keine Alufolie auf das Gerät.
  Kochgeschirr aus Gusseisen oder Aluminiumguss oder mit beschädigten Böden kann die Glaskeramikoberfläche verkratzen. Heben Sie das Kochgeschirr stets an, wenn Sie es auf dem Kochfeld umsetzen möchten.
• Sorgen Sie für eine ausreichende Belüftung in dem Raum, in dem das Gerät aufgestellt ist.
• Stellen Sie sicher, dass die Lüftungs-schlitze frei sind.
• Verwenden Sie nur standfestes Kochgeschirr mit der richtigen Form und einem Durchmesser, der größter als der der Brenner ist. Die Glasplatte (falls vorhanden) kann überhitzen und zerspringen.
• Vergewissern Sie sich, dass die Flamme nicht erlischt, wenn Sie den Einsteinknopf schnell von der hochsten zuniedrigsten Stufe drehen.

• Stellen Sie das Kochgeschirr mittig auf die Heizkreise. Es darf nicht über die Ränder der Kochfläche Herausragen.

• Verwenden Sie ausschließlich das mit dem Gerät gefelieferte Zubehör.

• Setzen Sie keinen Wärmeverteriler auf den Brenner.

2.3 Reinigung und Pflege

WARNING!

Das Gerät könnte beschädigt werden.

• Reinigen Sie das Gerät regelmäßig, um eine Abnutzung des Oberflächenmaterials zu verhindern.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.
• Reinigen Sie die Brenner nicht im Geschirrspuler.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutz ten Sie keine Scheuermittel, scheuernde Reinigungsschwammchen, Lösungsmittel oder Metallgegenstände.

2.4 Entsorgung

WARNING!

Verletzungs- und Erstickungsgefahr.

• Für Informationen zur korrekten Entsorgung des Gerätes wenden Sie sich an ihreCOMMUNALE Behörde.
• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab, und entsorgen Sie es.
• Drucken Sie die äußeren Gasohre flach.

3. GERÄTEBESCHREIBUNG

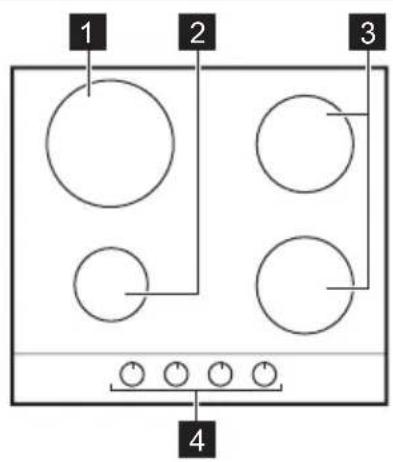

3.1 Kochfeldanordnung

3.2 Kochstellen-Schalter

Symbol Beschreibung
	keine Gaszufahr / Gerät ausge-schaltet
	Zündstellung / maximale Gaszu-fehr

Symbol Beschreibung
	minimale Gaszu-fuhr

4. TÄGLICHER GEBRAUCH

WARNING! Siehe Sicherheitshinweise.

4.1 Zündes Brenners

WARNING! Seien Sie bei der Verwendung von offenem Feuer in der Kuche besonderss vorsichtig. Der Hersteller übernimmt bei Missachtung der Sicherheitsbestimmungen beim Umgang mit offenem Feuer keinerlei Haftung.

Brenner stets vor dem Aufsetzen von Kochgeschirr entzünden.

So zünden Sie den Brenner:

1. Drehen Sie den Schalter nach rechts auf die hochste Stufe (und drücken Sieihn ein.

2. Halten Sie den Kochstellen-Schalter zur Erwärung des Thermoelements ca. 5 Sekunden lang gedrückt. Andernfalls wird die Gaszufuhr unterbrochen.

3. Stellen Sie gewünschte Kochstufe ein, sobald die Flamme regelmäßig brennt.

Überprüfen Sie, ob der Brennerkranz und der zugehörige Brennerdeckel korrekt sitzen, falls sich der Brenner nach einigen Versuchen nicht zünden lasst.

Jeder Kochzonen-Schalter hat eine Kontrollampe. Die Kontrollampe leuchtet auf, wenn der Kochzonen-Schalter gedreht wird.

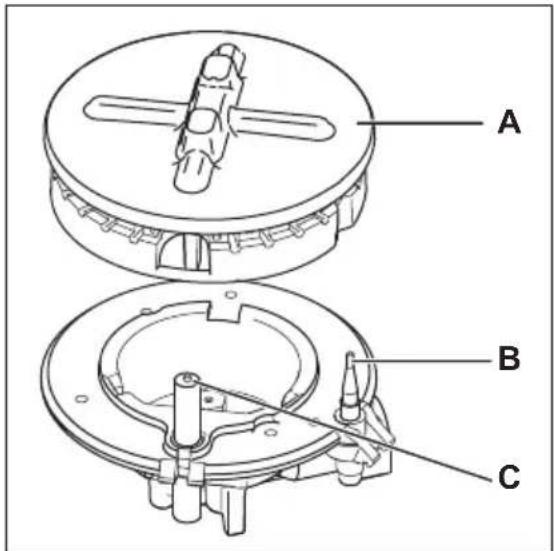

A) Brennerdeckel und -krone
B) Thermoelement
C) Zündkerze

WARNING!

Der Knopfarfahochstensfur15 Sekunden gedrückt werden. Sollte der Brenner nach 15 Sekunden nicht zunden,lassen Sie den Knopf los und drehen in die Ausschaltposition.Warten Sie dann mindestens eine Minute lang,bevor Sie den Brenner erneutzunden.

Wenn kein Strom zur Verfügung steht, können Sie den Brenner auch ohne Strom zügen. Bringen Sie eine Flamme in die Naze des Brenners, drucken Sie den entsprechenden Schalter ein und drehen Sieihn entgegen dem Uhrzeigersinn auf die hochste Stufe.

Falls der Brenner unbeabsichtigt erlischt, drehen Sie den Schalter in die Ausschaltposition, warten Sie mindestens 1 Minute und versuchen Sie, den Brenner dann erneut zu zünden.

Nach dem Einschalten der Stromversorgung, nach der Installation oder nach einem Stromausfall kann sich die Funkenzündung automatisch einschalten. Das ist normal.

4.2 Ausschalten des Brenners

Drehen Sie zum Ausschalten des Brenners den Schalter auf die Position mit dem Symbol .

WARNING!

Bevor Sie das Kochgeschirr vom Brenner herunternehmen, drehen Sie die Flamme herunter, oder drehen Sie sie ganz ab.

5. PRAKTISCHE TIPPS UND HINWEISE

WARNING!

Siehe Sicherheitshinweise.

5.1 Energie sparendes Kochen

• Decken Sie Kochgeschirr möglichst mit einem Deckel ab.
• Drehen Sie, sobald die Kochflüssigkeit zu kochen beginnt, die Flamme soweit darüber, dass die Siedetemperatur aufrecht erhalten wird.

Verwenden Sie nur Kochgeschirr mit einem Durchmesser, der der Grübe der Brenner entspricht.

Brenner Durchmesser des Kochgeschirrs
Starkbren- ner	180 - 260 mm
Vorderer	120 - 220 mm
Normal- brenner
Hinterer	120 - 240 mm
Normal- brenner
Hilfsbren- ner	80 - 180 mm

WARNING!

Verwenden Sie zum Kochen auf den Gasbrennern kein Kochgeschirr aus Gusseisen oder Speckstein und keine Grill- oder Sandwichplatten.

WARNING!

Achten Sie daraufuf, dass die Topfböden nicht die Einstellknöpfeberühren. Befinden sich die Einstellknöpfe unter den Topfböden, werden sie durch die Flamme erhitzt.

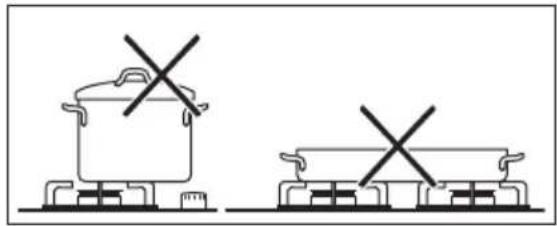

Kochen Sie nicht mit einem Kochgeschirrteil auf zwei Brennern gleichzeitig.

WARNING!

Achten Sie darauf, dass die Topfgriffe nicht über den vorderen Rand des Kochfelds hinausragen. Stellen Sie zur Reduzierung des Gasverbrauchs und im Interesse einer größeren Stabilität die Töppe mittig auf die Kochzonen.

Stellen Sie keine beschädigten Töppe oder solche, die nicht standfest sind, auf die Kochzonen, um ein Verschüttten und Verletzungen zu vermeiden.

WARNING!

Verwenden Sie keinen Wärme-verteiler.

WARNING!

HeiBe Flüssigkeiten, die während des Kochens verschüttet werden, können zum Zerspringen der Glasplatte führen.

6. REINIGUNG UND PFLEGE

WARNING!

Siehe Sicherheitshinweise.

WARNING!

Schalten Sie das Gerät vor dem Reinigen aus und setzen Sie es abkühlen. Trennen Sie das Gerät von der Stromversorgung, bevor Sie Reinigungs- und Wartungsarbeiten durchfuhren.

Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Gerats nicht.

• Sie können die Topfräger entfern, um das Kochfeld leichter zu reinigen.
• Reinigen Sie die emailierten Teile, den Brennerdeckel und die Brennerkrone mit warmen Seifenwasser und

trocknen Sie diese sorgfältig ab, bevor Sie sie wieder einsetzen.

• Reinigen Sie Edelstahlteile mit Wasser und wischen Sie sie mit einem weichen Tuch trocken.
  Die Topfträger sind nicht spülmaschinenfest. Sie müssen von Hand gereinigt werden.
• Falls Sie die Topfräger von Hand spülen, seien Sie beim Abtrocknen vorsichtig, da durch das Emaillieren gelegentlich raue Kanten entstehen konnen. Entfernen Sie ggf. hartnäckige Flecken mit einer Reinigungspaste.
• Achten Sie daraufuf, die Topfträger nach der Reinigung wieder ordnungsgemäß aufzusetzen.
• Damit die Brenner korrekt arbeiten, stellen Sie sicher, dass sich die Arme

der Topftrager in der Mitte des Brenners befinden.

• Seien Sie beim Wiederaufsetzen der Topfträger vorsichtig, um Beschädigungen der Oberseite der Kochstelle zu vermeiden.

Wischen Sie das Gerät nach der Reinigung mit einem weichen Tuch trocken.

Entfernen von Verunreinigungen:

1. -Folgendes muss sofort entfernt werden: geschmolzener Kunststoff, Plastikfolie, zuckerhaltige Lebensmittel.

Schalten Sie das Gerät aus und lessen Sie es abkühlen, bevor Sie Folgendes entfernen: Kalk- und Wasserränder, Fettspritzer, metallisch schimmernde Verfürbungen. Verwenden Sie dazu einen speziellen Glas- oder Edelstahlreiniger.

1. Feuchten Sie ein Tuch mit etwas Reinigungsmittel an und wischen Sie damit nach.
2. Am Ende das Gerät mit einem trockenen Tuch abreiben.

WARNING!

Verwenden Sie keine Messer, Schaber oder ähnliche Gegenstände zum Reinigen der Glasplatte oder der Zwischenräume zwischen den Außenringen der Brenner und dem Gehäuse (sofern vorhanden).

WARNING!

Verschieben Sie das Kochgeschirr nicht auf der Glasplatte, ohne es anzuheiten, um die Oberfläche nicht zu zerkratzen. Lassen Sie außer dem keine schweren oder spitzen Gegenstände auf die Glasplatte oder die Kante des Kochfeldes fallen.

6.1 Reinigen der Zündkerzen

These Funktion erfolgt über eine Keramikzündkerze mit Metallelektrode. Halten Sie zur Vermeidung von Zündschwierigkeiten, die Bauteile immer sauber; kontrollieren Sie außer dem, ob die Düsten der Brennerkrone verstopt sind.

6.2 Regelmäßige Reinigung

Lassen Sie regelmäßig vom lokalen Kundendienst den Zustand des Gaszufuhrrohrs und, falls installiert, die Funktionstüchtigkeit des Druckreglers überprüfen.

7. FEHLERSUCHE

Problem Mögliche Ursachen Abhilfe
Keine Funken beim Betä-kein Strom. Vergewissern Sie sich, tigen der elektrischen Zündung. dass das Gerät und die Stromversorgung eingeschaltet sind. Überprüfen Sie die Sicherung. Wenn die Sicherung mehrmals ausgelöst hat, wenden Sie sich an einen qualifizierten Elektriker.
Problem Mögliche Ursachen Abhilfe
• Brennerdeckel und	Brennerkrone sitzen nicht richtig.	• Stellen Sie sicher, dass der Brennerdeckel und Brennerkrone richtig sitzen.
Gasflamme erlischt so-fort nach dem Entzün-den.	• Das Thermoelement ist nicht ausreichend erwärmt.	• Halten Sie den Schal-ter nach dem Entzün-den ca. 5 Sekunden lang gedrückt.
Der Gasbrenner brennt Ungleichmäßig.	• Speisereste an der Brennerkrone.	• Kontrollieren Sie, dass die Hauptdüse nicht blockiert und die Bren-nerkrone nicht durch Speisereste zugesetzt sind.

Wenn ein Problem vorliegt, versuchen Sie zunachst, die Ursache des Problems herselfzufunden und das Problem selbst zu beheben. Wenn Sie das Problem nicht selbst losen können, wenden Sie sich an ihren Handler oder an den Kundendienst.

Wenn Sie das Gerät falsch bedient haben oder es nicht von einer autorisierten Fachkraft angeschlossen wurde, kann auch während der Garantiezeit für den Besuch eines Kundendiensttechnikers oder Handlers eine Gebühr anfallen.

Halten Sie folgende Angaben bereit, damit Ihr Anliegen schnell und ord-

• Modell
• Produktnummer (PNC) ....
• Seriennummer (S.N.) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Verwenden Sie ausschließlich Originalersatzteile. Diese sind beim Kundendienst und autorisierten Ersatzteilhandlern erhaltlich.

7.1 Im Zubehörbeutel mitgelieferte Aufkleber

Bringen Sie die Aufkleber, wie unter gezeigt, an:

1 Kleben Sieihn auf die Garantiekarte und verschicken Sie diesen Teil
2 Kleben Sieihn auf die Garantiekarte und behalten Sie diesen Teil

3 Kleben Sieihn auf die Gebrauchsanweisung

8. MONTAGE

WARNING! Siehe Sicherheitschinweise.

WARNING! Die in nachstehender Anleitung beschrieben Montage-, Anschluss- und Wartungsarbeiten müssen von Fachpersonal unter Bechtung der geltenden Bestimmungen und eventuell lokalen Verordnungen ausgeführrt werden.

8.1 Gasanschluss

Für den Gasanschluss muss ein Gas-Sicherheitsanschluss (AGB) verwendet werden. Je nach geltenden Bestimmungen kann der Anschluss fest oder durch Verwendung eines flexiblen Edelstahlrohrs mit Gas-Sicherheitsanschluss (AGB) erfolgen. Bei Verwendung flexibler Metalrohre muss darauf geachtet werden, dass sie nicht mit beweglichen Teilen in Kontakt kommt oder eingeklemmt werden können. Wenn das Kochfeld mit einem Backofen installiert wird, muss

ebenfalls vorsichtig vorgegangen werden. Der Anschluss muss unter Beachtung der Bestimmung NBN D 51.003 erfolgen.

Achten Sie daraufuf, dass der Gasdruck des Geräts den empfohlenen Werten entspricht. Das verstelltbare Anschlussrück wird an dem Gasanschluss mit einer G 1/2" Gewindemutter befestigt. Alle abgebildeten Teile wurden bereits werkseitig zusammengesetzt. Bevor unsere Geräte das Werk verlassen, werden sie ge-testet, um Ihnen optimale Funktion zu bieten.

A) Schaftende mit Mutter
B) Beilagscheibe
C) Rohrbogen

Flüssiggas

Verwenden Sie den Rohrhalter aus Gumm für Flüssiggas. Verwenden Sie grundsatzlich die Dichtung.fahren Sie dann mit dem Gasanschluss fort. Das flexible Rohr kann verwendet werden, wenn:

• die Raumtemperatur 30^ nicht übersteigen kann,
• es höchstens 1500 mm lang ist,
• es nirgendwo gedrosselt wird,
• es weder unter Zug stehen noch ver-dreht ist,
• es keine scharfen Kanten oder Ecken berührt,
• es leicht geprüft und sein Zustand sichergestellt werden kann.

Zur Erhaltung muss das flexible Rohr auf Folgendes geprüft werden:

• Risse, Schnitte, Brandspuren - an beiden Enden und über die volle Länge,
• Materialverhärung und ausreichende Flexibilität,
  -Korrosion der Rohrschellen,
• Ablauf des Verfallsdatumss.

Wenn Defekte sightbar sind, das Rohr nicht reparieren, sondern austauschen.

Überprüfen Sie nach der Installation, ob alle Anschlussstücke dicht sind. Verwenden Sie hierfür eine Seitenlösung und auf keinener Fall eine Flamme!

8.2 Austauschen der Düsen

1. Nehmen Sie die Topfträger ab.
2. Nehmen Sie Brennerdeckel und Brennerkronen ab.
3. Entfernen Sie die Düsen mit einem Steckschluss 7 und ersetzen Sie sie durch für die verwendete Gasart geeignete Düsen (siehe Tabelle im Abschnitt „Technische Daten").
4. Bringen Sie die Teile wieder an (fuhren Sie dazu die obigen Schritte in umgekehrter Reihenfolge aus).
5. Ersetzen Sie das Typenschild (in der Höhe der Gasversorgungsleitung) durch das Typenschild für die neue Gasart. Das Typenschild ist im Bei-pack des Geräts enthalten.

Wenn der Gasdruck der Gasversorgung schwankt oder nicht dem erforderlichen Druckwert entspricht, muss ein geeigneter Druckregler im Gaszufuhrrohr montiert werden.

8.3 Einstellen der niedrigsten Stufe

So stellen Sie die niedrigste Stufe der Brenner ein:

1. Zünden Sie den Brenner.
2. Drehen Sie den Knopf auf die klinste Flamme.
3. Ziehen Sie den Einstellknopf ab.

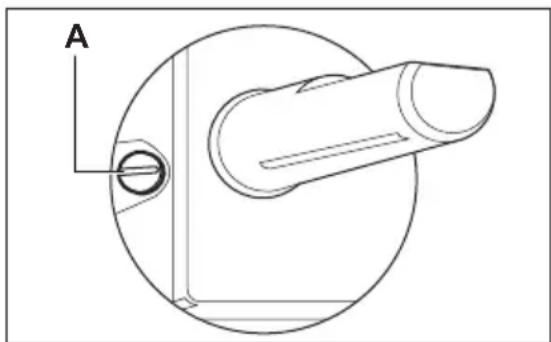

4. Stellen Sie mit einem kleinen Schraubendreher die Bypass-Schraube ein.

A) Bypass-Schraube

• Wenn Sie von Erdgas (G20/G25 20/25 mbar) zu Flüssiggas wechseln,ziehen Sie die Bypass-Schraube bis zum Anschlag an.
  Wenn Sie von Flüssiggas zu Erdgas (G20/G25 20/25 mbar) wechseln, drehen Sie die Bypass-Schraube ca. 1/4 Umdrehung zurück.

WARNING!

Vergewissern Sie sich, dass die Flamme nicht erlischt, wenn Sie den Einstellknopf schnell von der hochsten zur niedrigsten Stufe drehen.

8.4 Elektrischer Anschluss

• Erden Sie das Gerät gemäß den Sicherheitschinweisen.
• Vergewissern Sie sich, dass die Netzspannung und -frequenz in ihrer Region mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.
• Das Gerät wird mit einem Netzkabel gefelfert. Dazu muss ein passender Stecker verwendet werden, der für die auf dem Typenschild angegebene Gesamtstromaufnahme ausgelegt ist. Der Stecker muss in eine passende Steckdose gesteckt werden.
• Elektrische Bauteile)durfen nur vom Kundendienst oder von einer Fachkraft installiert oder ausgewechselt werden.
• Schlieben Sie das Gerät nur eine sachgemäß installierte Schutzkontaktsteckdose an.

• Stellen Sie sicher, dass der Netzstecker nach der Montage noch zuganglich ist.

• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Stromnetz trennen möchten. Ziehen Sie dazu immer direkt am Netzstecker.

• Das Gerät darf nicht mit einem Verlängerungskabel, Adapter oder an eine Mehrfachanschlussdose angeschlossen werden (Brandgefahr). Prüfen Sie, ob die Erdverbindung den geltenden Normen und Regel entspricht.
• Das Netzkabel ist so zu verlegen, dass es nicht mit frei Ben Teilen in Berührung kommt.
  Die elektrische Installation muss über eine Vorrichtung verfügen, die es ermöglich, das Gerät mit einer Kontaktöffnungsbreite von mindestens 3 mm allpolig vom Netz zu trennen (beispielsweise durch automatische Leitungsschutzschalter, FI-Schutzschalter oder Sicherungen).
• Das Anschlusskabelarf nicht wärmer als 90^ werden.Der blaue Nullleiter muss an die mit ^ gekennzeichnete Klemme angeschlossen werden.Der braune (oder Schwarze) Phasenleiter (angeschlossen an Klemme ^ auf der Klemmleiste) muss immer an die Strom fuhrende Phase angeschlossen werden.

8.5 Netzkabel ersetzen

Ersetzen Sie das Netzkabel ausschließlich durch eines vom Typ H05V2V2-F T90 o. ä. Vergewissern Sie sich, dass der Kabelquerschnitt für die Spannung und Arbeitsstemperatur geeignet ist. Der gelbgrüne Erdleiter muss ca. 2 cm länger als der braune (bzw. schwarze) Phasenleiter sein.

8.6 Einbau

A-Mitgelieferte Halterungen

VORSICHT!

Montieren Sie das Gerät nur in einer flachen Arbeitsplatte.

8.7 Einbaumfähigkeiten

Unterbaumöbel mit Tur

Die unter dem Kochfeld eingebaute Platte muss sich leicht entfernen halten und einen einfachen Zugang im Fall einer notwendigen Reparatur ermöglich.

a) Entfernbare Platte

b) Raum für Anschlüsse

Unterbaumöbel mit Backofen

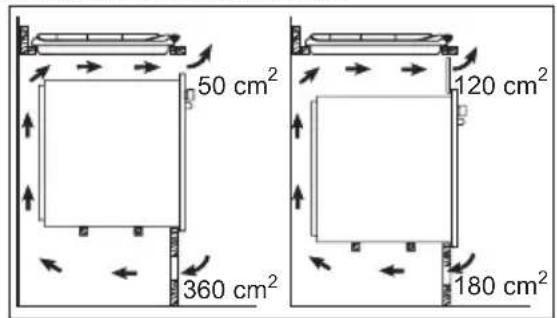

Die Abmessungen der Kochfeldausspa-rung müssen den Angaben entsprechen, und die Unterbaumobel zusätzlich mit Luft-tungsschlitzen versehen werden, um eine ständige Luftzufahr zu gewährleisten. Kochfeld und Backofen zusätzlich aus Sicherheitsgründen über separate elektrische Anschluse verfügen. Der Backofen muss sich leicht aus dem Unterbauschrank entfernen halten.

9. TECHNISCHE DATEN

Abmessungen des Kochfelds

Breite: 576 mm

Länge 516 mm

Abmessungen der Kochfeldaussparung

Breite: 560 mm

Länge 490 mm

Heizleistung

Starkbrenner: 2,9 kW
Normalbrenner: 1,9 kW
Hilfsbrenner: 1,0 kW
GESAMTLEIS-TUNG:	G20/G25 (2E+)20/25 mbar = 7,7kWG30 (3+) 28-30mbar = 545 g/Std.G31 (3+) 37 mbar= 536 g/Std.
Netzanschluss: 230 V, 50 Hz
Kategorie: II2E+3+ (BE)I2E (LU)

Gas-Anschluss: G 1/2"

Gasversorgung: G20/G25 (2E+)20/25 mbar

Geräteklasse: 3

Bypass-Durchmesser

Brenner Ø Bypass 1/100 mm

Hilfsbrenner 28

Normalbrenner 32

Starkbrenner 42

Gasbrenner

BREN-NER	NOR-MAL-LEIS-TUNG	REDU-ZIER-TELEIS-TUNG	NORMALLEISTUNG
			ERDGASG20/G25 (2E+) mbar			LPG-Flüssiggas(Butan/Propan) G30/G31 (3+) 28-30/37mbar
	kW kW		Inj.1/100mm	G2020mbar	G2525mbar	Inj.1/100mm	G3028-30mbar	G3137mbar
				m3/Std.	m3/Std.		g/Std. g/Std.
Hilfs-bren-ner	1.0	0.33	70	0.095	0.111	50	73	71
Nor-mal-bren-ner	1.9	0.45	96	0.181	0.210	71	138	136
Stark-bren-ner	2.9(Erd-gas)2.7(LPG-Flüss-siggas)	0.75	119	0.276	0.321	86	196	193

10. UMWELTTIPPS

Recycleln Sie Materialien mit dem Symbol. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recycleln Sie zum Umwelt- und Gesundheitsschutz elektrische und

elektronische Geräte. Entsorgen Sie Geräte mit diesen Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

NEPIEXOMENA

1. ΠΛHPOΦΟPIEΣ ΓΙA THEN AΣΦΑΛΕΙA 49
2. O△HΓIΕΣ ΓΙΑ THEN AΣΦΑΛEIA 50
3. INPIIPAH IPOIONTOE 53
   4.KAOHMEPINHXPHSH 53
4. XPHESIMEZ SYMBOYAE
   6.ΦPONTIA KAI KAθΑPIΣMA 55
   7.ANTIMETIIEH IPOBAHMATON 56
5. EKATAA TAH 58
6. TEXNIKA ΣTOIXEIA 61

ΓIAPIΣTA ANOTEΛEΣMATA

Zac euxapiotoue Tnou EIIeEgate auto To Ppov TnC AEG.To xediaaue yia va aac Tnapexi ayoyn atofoyn iia nolxpovia,pe npwtoTpiakcEs TeyvoLoyie c Tou 0a kavouv tn Zomega nac TIO ankai me xapaktniptika Tnou EvexoeVwG dev 0a Bpeite oKivcs oukeuEc. Zac Tapaakaoue va apepwoete liya aeTTa kai va diaabaetc Tc odnyiec, wote va diaopalaeTe Tnv kautepn duvatn xpnoan tnc ouokeuç ac.

Etniokee0eite nV iTooελiδa maç yia va:
