Τύπος προϊόντος	Απορροφητήρας κουζίνας
Μάρκα	Neff
Μοντέλο	I89D55N0
Τρόπος λειτουργίας	Απαγωγή εξωτερικού χώρου ή ανακύκλωση με φίλτρο ενεργού άνθρακα
Ισχύς αναρρόφησης	Πολλές ταχύτητες + εντατικό επίπεδο (αυτόματη επαναφορά μετά από 10 λεπτά)
Φωτισμός	Αλογόνου 12 V, 20 W μέγ., υποδοχή G4
Φίλτρο λίπους	Μεταλλικό, πλενόμενο στο πλυντήριο πιάτων
Φίλτρο ενεργού άνθρακα	Ετήσια αντικατάσταση (προαιρετικό, για ανακύκλωση)
Βάρος (απαγωγή)	29,5 kg
Βάρος (ανακύκλωση)	30,2 kg
Μήκος καλωδίου τροφοδοσίας	1,30 m
Τροφοδοσία	220-240 V ~ 50 Hz, πρίζα με γείωση
Διάμετρος αγωγού	120 mm ή 150 mm
Ελάχιστη απόσταση από την εστία μαγειρέματος	550 mm (ηλεκτρική) / 650 mm (αέριο)
Εγκατάσταση	Οροφή ή ψευδοροφή
Υλικά	Ανοξείδωτο ατσάλι, αλουμίνιο, πλαστικό
Έλεγχος	Πλήκτρα +, -, 0 για ταχύτητα και διακοπή
Ένδειξη ταχύτητας	Ψηφιακή οθόνη
Ασφάλεια	Αυτόματη διακοπή εντατικής λειτουργίας, πρόληψη πυρκαγιάς (καθαρισμός φίλτρων)
Καθαρισμός	Μαλακό πανί, σαπουνόνερο, όχι λειαντικά προϊόντα
Διαθέσιμα ανταλλακτικά	Λαμπτήρες, φίλτρα λίπους, φίλτρα ενεργού άνθρακα

Συχνές ερωτήσεις - I89D55N0 NEFF

Πώς να καθαρίσετε τα μεταλλικά φίλτρα λίπους;

Τα μεταλλικά φίλτρα λίπους καθαρίζονται στο πλυντήριο πιάτων ή στο χέρι με ζεστό σαπουνόνερο. Πρέπει να καθαρίζονται περίπου μία φορά το μήνα σε κανονική χρήση (1-2 ώρες/ημέρα).
Προσοχή: μη χρησιμοποιείτε επιθετικά απορρυπαντικά, οξέα ή αλκάλια.

Πότε πρέπει να αλλάζετε το φίλτρο ενεργού άνθρακα;

Το φίλτρο ενεργού άνθρακα πρέπει να αλλάζεται περίπου μία φορά το χρόνο για κανονική χρήση (1-2 ώρες/ημέρα). Χρησιμοποιείτε μόνο γνήσια φίλτρα Neff για βέλτιστη λειτουργία.

Πώς να αλλάξετε έναν λαμπτήρα αλογόνου;

Απενεργοποιήστε πρώτα τον απορροφητήρα. Αφαιρέστε τον δακτύλιο του λαμπτήρα με ένα κατσαβίδι. Αντικαταστήστε με έναν λαμπτήρα αλογόνου 12 V, 20 W μέγ., υποδοχή G4. Χρησιμοποιήστε ένα καθαρό πανί για να χειριστείτε τον λαμπτήρα. Επανατοποθετήστε τον δακτύλιο και ενεργοποιήστε ξανά τον απορροφητήρα.

Ποια είναι η ελάχιστη απόσταση μεταξύ του απορροφητήρα και της εστίας μαγειρέματος;

Για ηλεκτρικές εστίες, η ελάχιστη απόσταση είναι 550 mm. Για εστίες αερίου, η ελάχιστη απόσταση είναι 650 mm από το κάτω άκρο του απορροφητήρα έως την επιφάνεια μαγειρέματος.

Πώς να ρυθμίσετε την ταχύτητα αναρρόφησης;

Χρησιμοποιήστε το πλήκτρο + για αύξηση της ταχύτητας, το πλήκτρο - για μείωση και το πλήκτρο 0 για απενεργοποίηση. Το εντατικό επίπεδο (P) ενεργοποιείται πατώντας πολλές φορές το + και επιστρέφει αυτόματα στην προηγούμενη ταχύτητα μετά από 10 λεπτά.

Τι να κάνετε αν ο απορροφητήρας δεν λειτουργεί;

Ελέγξτε ότι ο απορροφητήρας είναι συνδεδεμένος και ότι ο διακόπτης κυκλώματος δεν έχει πέσει. Εάν ο φωτισμός δεν λειτουργεί, ελέγξτε ότι οι λαμπτήρες είναι σωστά τοποθετημένοι. Σε περίπτωση επίμονης βλάβης, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της Neff αναφέροντας τον αριθμό E-Nr που βρίσκεται στην πινακίδα στο εσωτερικό της συσκευής.

Πώς να εγκαταστήσετε τον απορροφητήρα στην οροφή;

Σημειώστε το κεντρικό σημείο και τις θέσεις διάτρησης χρησιμοποιώντας το πρότυπο. Ανοίξτε 4 τρύπες 8 mm και τοποθετήστε τα ούπα. Συναρμολογήστε το στήριγμα στο επιθυμητό ύψος (λαμβάνοντας υπόψη την ελάχιστη απόσταση από την εστία). Βιδώστε το στήριγμα στην οροφή, στη συνέχεια τοποθετήστε τον απορροφητήρα στα εξαρτήματα στερέωσης και βιδώστε τον. Στη συνέχεια, τοποθετήστε τις καμινάδες.

Μπορώ να χρησιμοποιήσω τον απορροφητήρα χωρίς φίλτρο ενεργού άνθρακα;

Ναι, αν χρησιμοποιείτε τον απορροφητήρα σε λειτουργία απαγωγής εξωτερικού χώρου, το φίλτρο άνθρακα δεν είναι απαραίτητο. Σε λειτουργία ανακύκλωσης, είναι απαραίτητο για τη συγκράτηση των οσμών. Χωρίς αυτό, οι οσμές παραμένουν.

Πώς να αποφύγετε τους κινδύνους πυρκαγιάς;

Καθαρίζετε τακτικά τα φίλτρα λίπους (τουλάχιστον μία φορά το μήνα) και αλλάζετε το φίλτρο ενεργού άνθρακα κάθε χρόνο. Μην ανάβετε ποτέ φλόγες κάτω από τον απορροφητήρα και παρακολουθείτε πάντα τα πιάτα που περιέχουν λάδι ή ζεστό λίπος. Τα κορεσμένα φίλτρα λίπους μπορεί να αναφλεγούν.

Ποια προϊόντα καθαρισμού να χρησιμοποιήσετε για το ανοξείδωτο ατσάλι;

Χρησιμοποιήστε ένα ειδικό προϊόν για ανοξείδωτο ατσάλι που καθαρίζει χωρίς να γρατζουνά. Τρίψτε προς την κατεύθυνση γυαλίσματος. Αποφύγετε λειαντικά σφουγγάρια, καυστική σόδα, οξέα, χλώριο και προϊόντα με βάση την άμμο. Για επιφάνειες από αλουμίνιο ή πλαστικό, χρησιμοποιήστε ένα μαλακό πανί που δεν αφήνει χνούδι και ένα μη επιθετικό καθαριστικό τζαμιών.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ I89D55N0 NEFF

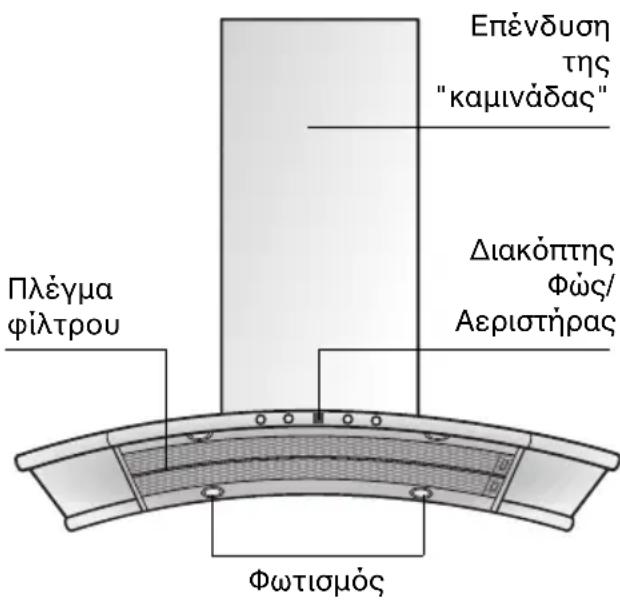

περιγραφή της συσκευής

Τρόποι λειτουργίας

Λειτουργία απορροφητήρα αέρα:

Οι ατμοί της κουζίνας απορροφούνται από τον απορροφητήρα, καθαρίζονται από αντιλιπιδικά φίλτρα και καταλήγουν στο περιβάλλον. Το φίλτρο είναι προστατευτικό για τα λιπαρά συστατικά της κουζίνας. Η κουζίνα παρέχει σωληνώσεις εξαερισμού ελεύθερες από αιθάλη και σκόνη. Κατά τη λειτουργία απορρόφησης ακάθαρτου αέρα πάνω από τον απορροφητήρα κουζίνας και την ταυτόχρονη λειτουργία εγκαταστάσεων εστιών, στις οποίες ο καπνός πρέπει να εξέρχεται από καπνοδόχο (όπως π.χ. συσκευές εξαερισμού ή μαγειρικά σκεύη, πίτες ή καρβουνάκια, ξυλόσομπες, συσκευές εξαερισμού νερού) πρέπει να λαμβάνονται μέτρα παροχής επαρκούς ποσότητας αέρα, η οποία απαιτείται για την καύση στις εστίες.

Αυτή η λειτουργία είναι δυνατή μόνο, όταν η υποπίεση στον χώρο εστίας δεν υπερβαίνει τα 4 Pa (0,04 mbar).

Τρόποι λειτουργίας

Αυτό μπορεί να εντοπιστεί, όταν με ανοίγματα που δεν κλείνουν, π.χ. πόρτες, παράθυρα, παλαιά εντοίχια ανοίγματα εισόδου και εισόδου αέρα ή άλλων τεχνικών μέτρων, όπως σόμπες ανάφλεξης κ.τ.ό., είναι δυνατή η κατόπιν έξοδος του αέρα καύσης.

Με τον αέρα εισόδου/εξόδου δεν διασφαλίζεται η τήρηση της οριακής τιμής.

Σημασία: Για την εκτίμηση πρέπει να λαμβάνεται πάντοτε υπόψη ο αερισμός της κατοικίας. Για τη λειτουργία συσκευών αερισμού, π.χ. απορροφητήρες εστίας μαγειρέματος και κουζίνας αερίου δεν βρίσκει εφαρμογή ο κανόνας αυτός.

Για την αποκατάσταση του αέρα του αέρα πρέπει να τηρούνται οι προδιαγραφές κανόνες.

Η ανοδοπορνήτρας κουζίνας χρησιμοποιείται στη λειτουργία ανακύκλωσης αέρα - με φίλτρο ενεργού άνθρακα-, η λειτουργία του είναι δυνατή χωρίς περιορισμό.

Λειτουργία ανακύκλωσης αέρα:

Αυτή η λειτουργία πρέπει να τοποθετηθεί στον απορροφητήρα ένα φίλτρο ενεργού άνθρακα (βλ. στην παράγραφο «Αντικατάσταση φίλτρων»). Ολόκληρο το σετ τοποθέτησης καθώς και τα εφεδρικά φίλτρα μπορείτε να τα προμηθευτείτε από τα ειδικά καταστήματα. Τους αντίστοιχους κωδικούς εξαρτημάτων θα τους βρείτε στο τέλος αυτών των οδηγιών χρήσης. Οι αναθυμιάσεις κουζίνας απορροφώνται από τον αεριστήρα του απορροφητήρα, καθαρίζονται από τα φίλτρα λιπών και ενεργού άνθρακα και οδηγούνται πάλι στην κουζίνα. Το φίλτρο λιπών προστατεύει τα εξαρτήματα από τις αναθυμιάσεις κουζίνας. Το φίλτρο ενεργού άνθρακα συγκρατεί τις οσμές.

Αν δεν τοποθετηθεί η μητέρα ενεργού ανάκα, δεν μπορούν να προσθέσουν ορισμένες ουσίες του ατόμου κουζίνας.

Σπουδαίες υποδείξεις:

Το παρόν εγχειρίδιο οδηγιών χρήσης αφορά διαφορά προϊόντα της συσκευής. Ενδέχεται ορισμένα χαρακτηριστικά του εξοπλισμού που περιγράφονται να μην αφορούν τη δική σας συσκευή. Αυτός ο απορροφητήρας κουζίνας ανταποκρίνεται στους σχετικούς κανόνες ασφαλείας.

Οι εργασίες επιτρέπεται να εκτελούνται μόνο από τους ειδικούς. Όταν δεν γίνονται σωστά οι εργασίες είναι δυνατόν να προκύψουν σοβαρές ζημιές για τον χρήστη.

Η σύνδεση στο δίκτυο του ηλεκτρικού ρεύματος και η θέση σε λειτουργία για πρώτη φορά επιτρέπεται να διεξάγονται μόνο από τον ειδικό. Αν το καλώδιο σύνδεσης αυτής της συσκευής είναι φθαρμένο, αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή ή την υπηρεσία τεχνικής εξυπηρέτησης ή από παρόμοια ειδικευμένο πρόσωπο, για να αποφεύγεται ο κίνδυνος. Απορρίψτε τα υλικά συσκευασίας σύμφωνα με τους κανόνες (βλ. οδηγίες τοποθέτησης). Αυτός ο απορροφητήρας προορίζεται μόνο για οικιακή χρήση. Χρησιμοποιείτε τον απορροφητήρα κουζίνας μόνο όταν έχουν τοποθετηθεί και βιδωθεί οι λαμπτήρες. Οι λαμπτήρες που έχουν υποστεί βλάβη πρέπει να αλλάζονται αμέσως, ώστε να αποφεύγεται η υπερφόρτωση των υπόλοιπων λαμπτήρων. Μην χρησιμοποιείτε ποτέ τον απορροφητήρα κουζίνας χωρίς φίλτρο λίπους. Η λάδια, τα οποία έχουν υπερθερμανθεί, είναι δυνατόν να αναφλεχθούν εύκολα. Για τον λόγο αυτό τα φαγητά με λίπος ή λάδι, π.χ. πατάτες τηγανητές, πρέπει να μαγειρεύονται μόνο υπό επίβλεψη. Μην πειραματίζεστε ποτέ με ανοιχτή φλόγα κάτω από τον απορροφητήρα κουζίνας. Κίνδυνος να πάρει φωτιά το λίπος από τις ανερχόμενες φλόγες.

Πριν χρησιμοποιήσετε την καινούργια συσκευή, διαβάστε με προσοχή τις οδηγίες χρήσης. Περιέχουν σημαντικές πληροφορίες για την ασφάλειά σας καθώς και για τη χρήση και τη συντήρηση της συσκευής. Φυλάξτε τις οδηγίες χρήσης και εγκατάστασης ενδεχομένως για κάποιον επόμενο χρήστη.

Αν έχει βλάβη η συσκευή, μην τη χρησιμοποιείτε.

Οι εστίες πρέπει να είναι πάντοτε καλυμμένες από τα μαγειρικά σκεύη. Η λειτουργία του απορροφητήρα κουζίνας πάνω από εστία φωτιάς με στερεά καύσιμα (κάρβουνα, ξύλα κ.τ.λ.) επιτρέπεται μόνον κάτω από ορισμένες προϋποθέσεις (βλ. οδηγίες τοποθέτησης).

Καρότσι βάσης εστιών αερίου / κουζίνας αερίου

Μη λειτουργείτε όλες τις εστίες αερίου ταυτόχρονα για περισσότερο χρόνο (το πολύ 15 λεπτά) στη μέγιστη εσωτερική φόρτιση, διαφορετικά υπάρχει κίνδυνος εγκαυμάτων σε περίπτωση επαφής των επιφανειών του περιβλήματος και κίνδυνος βλάβης του απορροφητήρα.

Κατά τη λειτουργία του απορροφητήρα πάνω από εστίες αερίου πρέπει η ταυτόχρονη λειτουργία τριών και άνω εστιών αερίου να ρυθμίζεται ο απορροφητήρας στην ελάχιστη βαθμίδα.

Βλάβες

Σε περίπτωση που έχετε τυχόν απορίες ή παρουσιαστούν βλάβες, πρέπει να καλέσετε την Υπηρεσία Τεχνικής Εξυπηρέτησης Πελατών.

(Βλ. στον Πίνακα Υπηρεσιών Τεχνικής Εξυπηρέτησης Πελατών).

Κατά την κλήση παρακαλείσθε να δώσετε τους εξής αριθμούς:

Αριθμός Ε

FD

Αναγράψτε τους αριθμούς στα πράσινα οχήματα. Οι αριθμοί βρίσκονται στην πινακίδα τύπου στον εσωτερικό χώρο του απορροφητήρα και πρέπει να τους δείτε, αφού αφαιρέσετε το ρέγμα του φίλτρου.

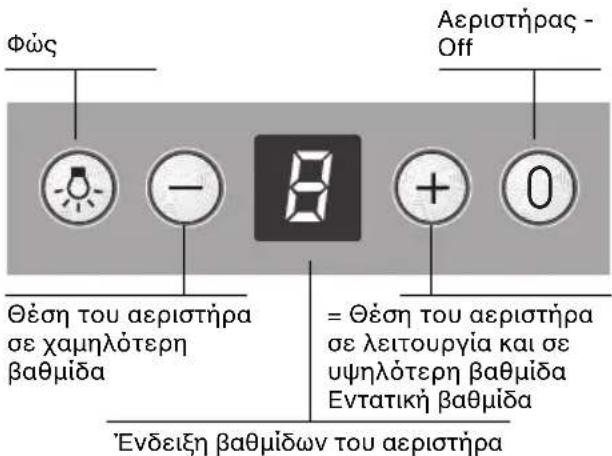

Χειρισμός του απορροφητήρα κουζίνας

Ο αντουικουζίβαας μπορεί να αποπροερούν με τον πεν ο αποτελεσματικότερος τρόπος:

□ θέτοντας τον αεριστήρα σε λειτουργία κατά την έναρξη του μαγειρέματος και □ θέτοντας τον αεριστήρα εκτός λειτουργίας αφού παρέλθουν μερικά λεπτά από τη λήξη του μαγειρέματος.

Θέση του αεριστήρα σε λειτουργία:

□ πατήστε το πλήκτρο +.

Ρύθμιση της επιθυμητής βαθμίδας του αεριστήρα:

Πατήστε το πλήκτρο +. Ο αεροθάλαμος ρυθμίζεται στην αυξημένη υψηλή πίεση. Πατήστε το πλήκτρο -. Ο αεροθάλαμος ρυθμίζεται στην αυξομειωμένη βαθμίδα.

Θέση του αεριστήρα εκτός λειτουργίας:

□ Πατήστε το πλήκτρο 0. Ή: □ Πατήστε το πλήκτρο - πολλές φορές, έως ότου τεθεί ο αεριστήρας εκτός λειτουργίας.

Εντατική βαθμίδα

Με την ενεργοποίηση της βαλβίδας εξασφαλίζεται η μεγαλύτερη ισχύς του απορροφητήρα. Αυτή χρειάζεται για μικρό χρονικό διάστημα.

Πατήστε το πλήκτρο + πολλές φορές, μέχρι να ανάψει η ένδειξη P. Αν η εντατική βαθμίδα δεν τεθεί εκτός λειτουργίας, τότε ο αεριστήρας ρυθμίζεται μετά από 10 λεπτά αυτόματα πίσω στη βαθμίδα

Φωτισμός:

Ο φωτισμός μπορεί να χρησιμοποιηθεί ανά πάσα στιγμή, ακόμα και όταν ο αεριστήρας δεν βρίσκεται σε λειτουργία.

Φίλτρα και ουρητήρας

Φίλτρα λιπών:

Τα την προλήψη των πιναρών ουσιαστικών του ατού της κουζίνας έχουν τοποθετηθεί ουτοκουέν εταλικά πιάτα λάμων.

Τα φύλλα των φυτών αποτελούνται από μέταλλα που δεν καίγονται.

Προσοχή:

Με την αύξηση του κορμού των πιτύρων, υλικά που περιέχουν άνθος, αυξάνεται η δυνατότητα ανάφλεξής τους και πρέπει να εμποδίζεται η λειτουργία του απορροφητήρα.

Σημαντικό:

Καθαρίζοντας έγκαιρα μεταλλικά φίλτρα λινών, προλαμβάνεται ο κίνδυνος πυρκαγιάς, ο οποίος μπορεί να προκύψει από την ερμητική συμφόρηση και το τριβή της φριέζας ή του τριβέα.

Καθαρισμός των μεταλλικών φίλτρων λιπών:

Σε κανονική λειτουργία (1 έως 2 ώρες ημερησίως) τα μεταλλικά φίλτρα λιπών πρέπει να καθαρίζονται 1 φορά κάθε μήνα. Μπορείτε να καθαρίσετε τα φίλτρα βυθίζοντάς τα σε πλυντήριο πιάτων, πράγμα το οποίο όμως είναι δυνατό να προκαλέσει ελαφρά αποχρωματισμό των φίλτρων.

Σημαντικό:

Μεταλλικά φίλτρα λίνων, τα οποία έχουν κορεσθεί οχυρά, δεν πρέπει να πλένονται στο πλυντήριο πιάτων μαζί με σκεύη.

πεπιπτωση καθαρισμού των φίλτρων. Τοποθετείτε τα φίλτρα μέσα σε ένα διάλυμα απορρυπαντικού, ούτως ώστε να μαλακώσουν οι ίποι. Μη χρησιμοποιείτε σκληρά διαβρωτικά απορρυπαντικά που περιέχουν οξέα. Κατόπιν βουρτσίζετε τα φίλτρα, τα ξεπλένετε καλά και τ' αφήνετε να στραγγίσουν.

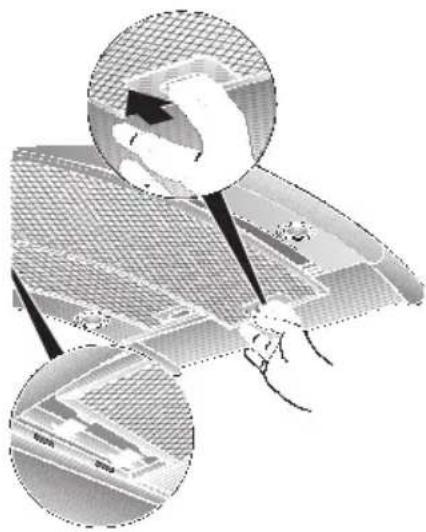

Απαιτούν και τον ορισμόν των ειδικών φίλτρων ΑΙΝΟW:

1. Πεζέστε το πλήκτροσφαίρωσης 0τα φλτραλίπων συνκαι ευθύνοντο του βέλους προς τα μέσα και αφαιρέστε τα φλτραλίπων, τραβώντας τα προς τα κάτω.

1. Καθαρίστε τα φίλτρα λιπών.
2. Τοποθετήστε τα καθαρισμένα πιάτα στην οικεία.

Φίλτρο ενεργού άνθρακα:

Η ουκρατική πνοή ή ο κατά την Αιτουργία ανακυκλωμένος αέρας.

Προσοχή:

Με την αύξηση του κορεσμού των φυτικών ελαίων με κατάλοιπα που περιέχουν άνθος, αυξάνεται η δυνατότητα ανάφλεξής τους και μπορεί να εμποδίζεται η λειτουργία του απορροφητήρα.

Σημαντικό:

Με την ενεργοποίηση του εξοπλισμού, ο χειριστής αναλαμβάνει τον κίνδυνο πυρκαγιάς, ο οποίος μπορεί να προκύψει λόγω συμπίεσης της θερμότητας κατά τη λειτουργία.

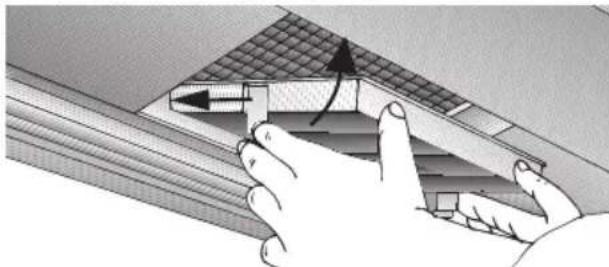

Τοποθέτηση:

Προσοχή: Οι αντλίες πρέπει να είναι βιδωμένες και να έχουν κρυώσει.

1. Απαιτείται η άδεια Αιών (βλ. στην παράγραφο "Άδειες και τοποθέτηση των μεταλλικών φιλτρών Αιών").
2. Τοποθετήστε στη θέση τους το φίλτρο ενεργού άνθρακα.

1. Ασφαλίστε τις γλώσσες και από τις δύο πλευρές.
2. Τοποθετήστε ξανά τα φίλτρα λιπών (βλ. στην παράγραφο "Αφαίρεση και τοποθέτηση των μεταλλικών φίλτρων λιπών").

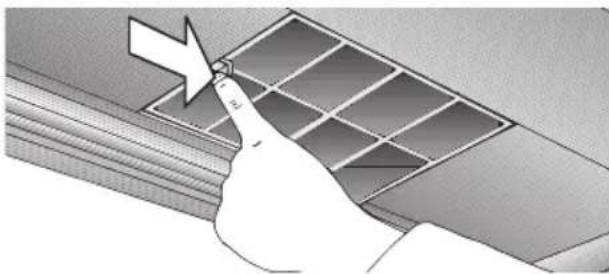

Αφαίρεση του φίλτρου ενεργού άνθρακα:

1. Αφαιρείτε τα φίλτρα λιπών.
2. Πιάστε τις γλωσσίδες και από τις δύο πλευρές προς τα έξω και αφαιρέστε το φίλτρο ενεργού άνθρακα, τραβώντας το προς τα κάτω.

1. Τοποθετήστε ξανά τα φίλτρα λιπών.

Αντικατάσταση του φίλτρου ενεργού άνθρακα:

Κατά την κανονική λειτουργία (1 έως 2 ώρες περίπου) πρέπει να αλλάζεται το φίλτρο ενεργού άνθρακα περίπου 1 φορά τον χρόνο. Το φίλτρο ενεργού άνθρακα μπορείτε να το προμηθευτείτε από τα ειδικά καταστήματα (βλ. Ειδικά εξαρτήματα). Χρησιμοποιείτε μόνο αυθεντικά ανταλλακτικά.

Έτσι εξασφαλίζεται η σωστή λειτουργία της συσκευής.

Απόρριψη του παλιού φίλτρου ενεργού άνθρακα:

Τα φίλτρα ενεργού άνθρακα δεν περιέχουν βλαβερές ουσίες. Μπορείτε π.χ. να τα απορρίψετε στα απορρίμματα της κατηγορίας "Υπόλοιπα απορρίμματα".

Καθαρισμός και περιποίηση

Αποσυνδέστε τον απορροφητήρα κουζίνας από το ηλεκτρικό ρεύμα τραβώντας το φις από την πρίζα ή κατεβάζοντας την ασφάλεια.

Κατά τον καθαρισμό των φίλτρων λιπών καθαρίζετε το λίπος που έχει επικαθίσει στην προσιτή για σας περιοχή του περιβλήματος της συσκευής. Έτσι μειώνεται ο κίνδυνος πυρκαγιάς και διατηρείται η σωστή λειτουργία της συσκευής. Κατά τον καθαρισμό του απορροφητήρα κουζίνας χρησιμοποιείτε απορρυπαντικό πιάτων ή ένα ήπιο καθαριστικό τζαμιών. Μην χρησιμοποιείτε διαβρωτικά υγρά, αλλά ακολουθείτε τις οδηγίες με βρεγμένο πανί. Μην χρησιμοποιείτε λειαντικά ή σκληρά σφουγγάρια που προκαλούν γρατσουνιές. Υπόδειξη: Μην χρησιμοποιείτε τα ακόλουθα (ονόματα) για τον καθαρισμό των μαγειρικών επιφανειών, γιατί μπορεί να προκύψουν ζημιές.

Προσοχή! Αερίστε καλά την κουζίνα και αποφύγετε την ανοιχτή φλόγα.

Καθαρίστε τα πλήκτρα χειρισμού μόνο με διάλυμα ήπιου απορρυπαντικού πιάτων και ένα μαλακό, βρεγμένο πανί. Μην χρησιμοποιήσετε για τα πλήκτρα χειρισμού απορρυπαντικό για ανοξείδωτο χάλυβα.

Επιφάνειες από ανοξείδωτο χάλυβα:

Χρησιμοποιείτε ένα ήπιο απορρυπαντικό για εργασίες σε επιφάνειες από ανοξείδωτο χάλυβα. Καθαρίζετε μόνο στην κατεύθυνση των επιφανειών.

Μην καθαρίζετε τις επιφάνειες από ανοξείδωτο χάλυβα με σφουγγάρια που προκαλούν αμυχές ή με καθαριστικά που περιέχουν σόδα, οξέα ή χλώριο!

Αλουμινένιες επιφάνειες:

Χρησιμοποιείτε μαλακό πανί καθαρισμού ή πανί από μικροΐνες που δεν χαράζει. Μη χρησιμοποιείτε σκληρά πανιά. Χρησιμοποιείτε ένα ήπιο απορρυπαντικό καθαρισμού. Μη χρησιμοποιείτε ισχυρά λειαντικά απορρυπαντικά που περιέχουν οξέα ή βάσεις. Μη χρησιμοποιείτε μέσα τριψίματος.

Αλλαγή των λαμπτήρων

1. Θέτετε τον απορροφητήρα κουζίνας εκτός λειτουργίας και τον απομονώνετε από το ηλεκτρικό ρεύμα τραβώντας το φις από την πρίζα ή κατεβάζοντας την ασφάλεια. Οι λαμπτήρες αλογόνου θερμαίνονται πολύ κατά τη λειτουργία. Κίνδυνος εγκαυμάτων υπάρχει επίσης και μετά την παύση λειτουργίας από τη θέση της οικιακής συσκευής εκτός λειτουργίας.
2. Αφαιρείτε τον δακτύλιο του λαμπτήρα με ένα κατσαβίδι ή κάτι παρόμοιο.

1. Αλλάζετε τον λαμπτήρα αλογόνου (κοινός λαμπτήρας αλογόνου του εμπορίου, 12 Volt, το πολύ 20 Watt, τύπου G4).

Προσοχή: Τύπου με φις. Για να πιάσετε τον λαμπτήρα, χρησιμοποιείτε ένα καθαρό πανί.

1. Επανατοποθετείτε τον δακτύλιο του λαμπτήρα. Απεικόνιση.
2. Αποκαθιστάτε την τροφοδοσία με ηλεκτρικό ρεύμα, βάζοντας το φις στην πρίζα ή ανεβάζοντας την ασφάλεια.

Υπόδειξη: Σε περίπτωση που δεν λειτουργεί ο φωτισμός, ελέγξτε αν έχουν τοποθετηθεί σωστά οι λαμπτήρες.

Σημαντικές υποδείξεις

Οι παλιές συσκευές δεν αποτελούν άχρηστα απορρίμματα. Με την απόρριψή τους σύμφωνα με τους κανόνες για την προστασία του περιβάλλοντος μπορούν να επαναχρησιμοποιηθούν πολύτιμες πρώτες ύλες. Πριν απορρίψετε την παλιά συσκευή, πρέπει να την αχρηστεύσετε. Η συσκευασία προστατεύει την καινούργια σας συσκευή κατά τη μεταφορά μέχρι το σπίτι σας. Όλα τα χρησιμοποιούμενα υλικά συσκευασίας είναι αβλαβή για το περιβάλλον και μπορούν να επαναχρησιμοποιηθούν ή να ανακυκλωθούν σύμφωνα με τους κανονισμούς προστασίας του περιβάλλοντος και να απορριφθούν με τρόπο αβλαβή για το περιβάλλον. Για τους οικιακούς τρόπους απόρριψης παρακαλείσθε να ζητήσετε πληροφορίες από το κατάστημα από το οποίο αγοράσατε τη συσκευή ή από την τοπική αρχή διαχείρισης αποβλήτων. Ο απορροφητήρας κουζίνας μπορεί να χρησιμοποιηθεί στη λειτουργία απορρόφησης ακάθαρτου αέρα και στη λειτουργία ανακύκλωσης αέρα. Ο απορροφητήρας κουζίνας πρέπει να τοποθετείται πάντοτε πάνω από το κέντρο της εστίας. Ελάχιστη απόσταση μεταξύ εστιών ηλεκτρικής κουζίνας και της κάτω άκρης του απορροφητήρα: 550 mm, ανικ. 1. Απαγορεύεται η τοποθέτηση πάνω από εστίες φωτιάς για στερεά καύσιμα, από τις οποίες μπορεί να προκύψει κίνδυνος πυρκαγιάς (π.χ. από σπινθήρες) και η τοποθέτηση του απορροφητήρα κουζίνας επιτρέπεται μόνο, όταν η εστία φωτιάς καλύπτεται με κάλυμμα που δεν μπορεί να αφαιρεθεί και τηρούνται οι ιδικές για την εκάστοτε χώρα προδιαγραφές. Αυτός ο περιορισμός δεν ισχύει για κουζίνες αερίου και σκάφες εστίες μαγειρέματος με αέριο. Οι οικιακές συσκευές αναφοράς στον απορροφητήρα και τις εστίες του μεγαλύτερου μεγέθους πρέπει να είναι η ικανότητα να σχηματιστούν στην κάτω επιφάνεια του απορροφητήρα κουζίνας ταχύτητες νερού από τον ανερχόμενο ατμό.

Επιπλέον υποδείξεις για συσκευές μαγειρέματος αερίου:

Κατά την τοποθέτηση των εστιών αερίου πρέπει να τηρούνται σχετικές εθνικές νομικές διατάξεις (π.χ. στην Ελλάδα: Γενικοί Κανονισμοί Εγκατάστασης Αερίου ΤΡΓΙ). Πρέπει να προσέξετε τις εκάστοτε ισχύουσες προδιαγραφές τοποθέτησης και τις υποδείξεις τοποθέτησης των κατασκευαστών συσκευών αερίου. Ο απορροφητήρας κουζίνας επιτρέπεται να τοποθετείται μόνο δίπλα σε υψηλό έρμα ή παρόμοιο. Η απόσταση πρέπει να είναι τουλάχιστον 50 mm. Ελάχιστη απόσταση σε εστίες αερίου μεταξύ της πάνω άκρης των σκευών και της κάτω άκρης του απορροφητήρα: 650 mm, ανικ. 1.

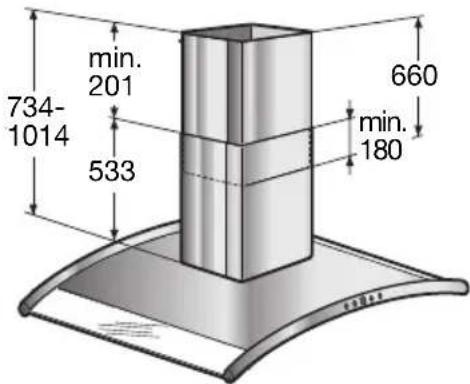

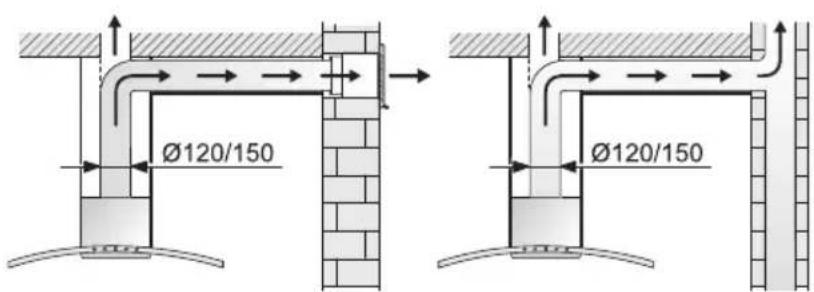

Λειτουργία απορρόφησης καθαρού αέρα

Ο ακάθαρτος αέρας διοχετεύεται μέσω μιας κατασκευής που τον πιάνει και καταλήγει απευθείας στο ύπαιθρο διά μέσου του εξωτερικού τοίχου.

Ο ακάθαρτος αέρας δεν επιτρέπεται να διοχετεύεται σε καπναγωγό που βρίσκεται σε λειτουργία, από τον οποίο εξέρχεται καπνός ή καυσαέρια ή σε αγωγό, ο οποίος χρησιμεύει για την εξαέρωση χώρων με εστίες φωτιάς.

Κατά την απαγωγή του ακάθαρτου αέρα πρέπει να τηρούνται οι τοπικές και νομικές προδιαγραφές (π.χ. εθνικές οικοδομικές διατάξεις).

Για τη διοχέτευση του ακάθαρτου αέρα σε καπναγωγούς για την έξοδο καπνού ή καυσαερίων, οι οποίοι βρίσκονται σε λειτουργία, απαιτείται η συγκατάθεση του αρμόδιου εργοδότη καπνοδοχοκαθαριστών.

Κατά την ταυτόχρονη λειτουργία απορροφητήρα και συσκευών απαγωγής ακάθαρτου αέρα, όπως σόμπες υγραερίου ή καύσης ξύλου, ο καπνός πρέπει να εξέρχεται από καπνοδόχο. Οι συσκευές αυτές πρέπει να λαμβάνουν επαρκή ποσότητα αέρα για την καύση, σύμφωνα με τις προδιαγραφές του κατασκευαστή.

Η λειτουργία είναι δυνατή μόνο, όταν η υποπίεση στον χώρο της κουζίνας δεν υπερβαίνει τα 4 Pa (0,04 mbar).

Αυτό μπορεί να επιτευχθεί, όταν χάρη το άνοιγμα τους δεν κλείνουν, π.χ. σε προστατευτικά παραθύρων και σε συνδυασμό με βαλβίδα εισόδου/εξόδου αέρα ή χάρη σε τεχνικά μέτρα, όπως ασφάλεια ασφαλείας ή παρουσία, ο αέρας κάποιου μπορεί να εισρεύσει κατά ανοδικό τρόπο.

Σε μη επαρκή αέρα παροχής υφίσταται κίνδυνος δηλητηρίασης από επαναρροφώμενα αέρια καύσης.

Μονομελαίο Εντοιχίου Εισόδου/Εξόδου αέρα δεν διασφαλίζεται πρώτης της οριακής τιμής.

Σημείωση: Για την εκτίμηση πρέπει να λαμβάνεται πάντοτε υπόψη ο συνολικός αερισμός της κατοικίας. Για τη λειτουργία συσκευών μαγειρέματος, π.χ. μαφοειδούς εστίας μαγειρέματος και κουζίνας αερίου δεν βρίσκει εφαρμογή ο κανόνας αυτός.

Αν ο απορροφητήρας κουζίνας χρησιμοποιείται στη λειτουργία ανακύκλωσης αέρα - με φίλτρο ενεργού άνθρακα -, η λειτουργία του είναι δυνατή χωρίς περισσότερο.

Σε περίπτωση που ο ακάθαρτος αέρας εξέρχεται δια του εξωτερικού τοίχου, πρέπει να χρησιμοποιείται πλαίσιο εντοιχισμού τηλεσκοπικού τύπου.

Η δυναμική απόδοση του απορροφητήρα κουζίνας:

Κοντός, λεωφορεία ανάποδα απαρτοφορά. Κατά το δυνατόν λιγότερες γυναίκες ούνες. Κατά το δυνατόν ολικές εγχάλες τακτικού και εγχάλες γυναίκες ούνες των ολικών.

Η χρήση ρακέτας, τραχέων οδοντιωτών αναγνώσεων, ποδών γωνιών ή οδοντιωτών μικροπρένς διαφόρων οδηγεί ασκίαν από την ιανική απόδοση η αέρα και ταυτόχρονα ε αυξανόντων θορύβων.

Κυλινδρικοί σωλήνες:

Συνιστώμενη εσωτερική διάμετρος 150 mm, στο ελάχιστο 120 mm.

Οι εύκαμπτοι σωλήνες πρέπει να έχουν εσωτερική διάμετρο τουλάχιστον 100 mm για κυλινδρικούς σωλήνες.

Δεν πρέπει να έχουν όλες αλλαγές κατευθύνσεων.

Διάμετρος 120 mm, περ. 113 cm²

Διάμετρος 150 mm, περ. 177 cm²

□ Σε περίπτωση απόκλισης της

ιερού των οπών: Τοποθετείτε τις διαγνωστικές λωρίδες

Κατά την πλησιέστερη απόφραξη

ακάθαρτου αέρα φροντίζετε για την επαρκή εισαγωγή αέρα.

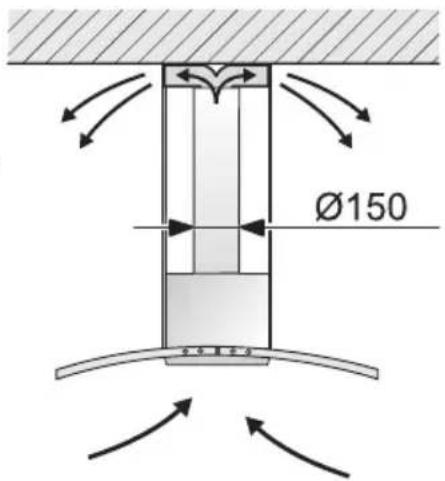

Λειτουργία ανακύκλωσης αέρα

Με φίλτρο ενεργού άνθρακα, όταν δεν υπάρχει δυνατότητα για λειτουργία απόρριψης ακάθαρτου αέρα.

Σύνδεση σωλήνα απορρόφησης καθαρού αέρα, διαμέτρου 150 mm:

□ Στερεώστε τον σωλήνα απορρόφησης ακάθαρτου αέρα στη θέση.

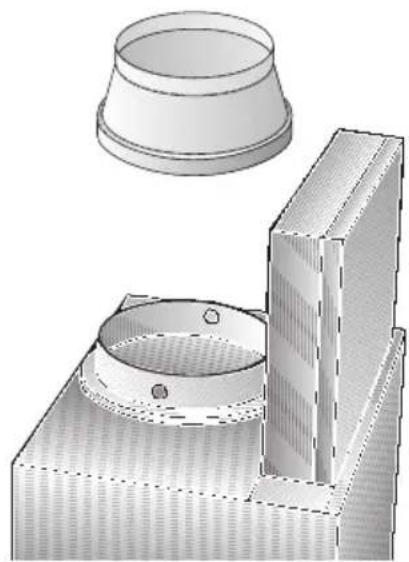

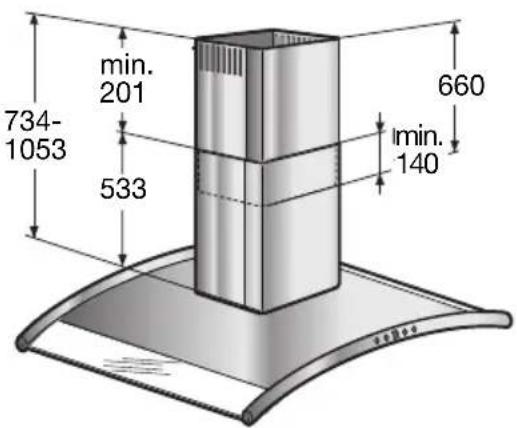

Σύνδεση σωλήνα απορρόφησης ακάθαρτου αέρα, διαμέτρου 120 mm:

Στερεώστε το στόμιο αγωγής αέρα στο στόμιο αέρα.

Στερεώστε τον σωλήνα απορρόφησης ακάθαρτου αέρα στο στόμιο αγωγής.

Ολόκληρο το σετ τοποθέτησης μπορείτε να το προμηθευτείτε από τα ειδικά καταστήματα.

Τους αντίστοιχους κωδικούς εξαρτημάτων θα τους βρείτε στο τέλος αυτών των οδηγιών χρήσης.

Προσοχή του ταβανιού

Το ταβάνι πρέπει να είναι επίπεδο και οριζόντιο. Η διαφορετικότητα των υλικών πρέπει να είναι εξασφαλισμένη. Τα υλικά που συνδέονται στη συσκευή είναι κατασκευασμένα από μέταλλο και άκαμπτη πέτρα. Σε περίπτωση που το ταβάνι αποτελείται από άλλα υλικά, πρέπει να χρησιμοποιηθούν τα κατάλληλα για αυτά εξαρτήματα στερέωσης.

Βάρος σε kg

Акάθаразостахаç Авakukлωмένος aхаç
29,5 30,2

Ενημερωθείτε για τις αλλαγές κατασκευής στα πλαίσια της τεχνικής προόδου.

Σύνδεση στο δίκτυο του ηλεκτρικού ρεύματος

Ο απορροφητήρας κουζίνας πρέπει να συνδεθεί στο δίκτυο του ηλεκτρικού ρεύματος μόνο μέσω πρίζας, εγκατεστημένης σύμφωνα με τις ισχύουσες προδιαγραφές.

Εγκαταστήστε την πρίζα στο ταβάνι, κατά το δυνατόν ακριβώς πάνω από την έξοδο της "καμινάδας".

Ηλεκτρολογικά χαρακτηριστικά:

Είναι καταχωρημένα στην πινακίδα τύπου που βλέπετε με τα πλήγια αριστερού πλαισίου - στο εσωτερικό της συσκευής.

Σε περίπτωση επισκευής πρέπει γενικά να απομονώνεται η συσκευή από το ρεύμα.

Μήκος του αγωγού σύνδεσης: 1,30 m.

Σε περίπτωση απαιτούμενης μόνιμης σύνδεσης:

Ο απορροφητήρας κουζίνας πρέπει να συνδεθεί στο δίκτυο του ηλεκτρικού ρεύματος σε κάθε περίπτωση μόνο από ηλεκτρολόγο που είναι καταχωρημένος στην αρμόδια υπηρεσία παροχής ηλεκτρικού ρεύματος (Α.Ε.Η.).

Από την πλευρά της εγκατάστασης πρέπει να προβλεφθεί μια διάταξη απομόνωσης. Οι διατάξεις απομόνωσης ισχύουν διακόπτες με διάκενο επαφών τουλάχιστον 3 mm και διακόπτες σε όλους τους πόλους. Σ' αυτές ανήκουν οι διακόπτες με καλοί προστατευτικές διατάξεις.

Αν το καλώδιο αυτό ή άλλες από τις ουσίες είναι σπασμένο, αυτό πρέπει να αντικατασταθεί είτε από τον κατασκευαστή είτε από την υπηρεσία τεχνικής υποστήριξης ή από ανάλογο εξειδικευμένο προσωπικό, για να αποφευχθεί ο κίνδυνος.

Αυτό το απορροφητήρα κουζίνας ανταποκρίνεται στις διατάξεις της ΕΚ περί αντιπαρασιτικών ουσιών.

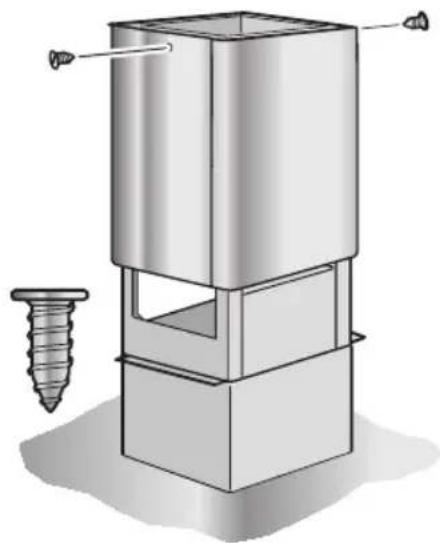

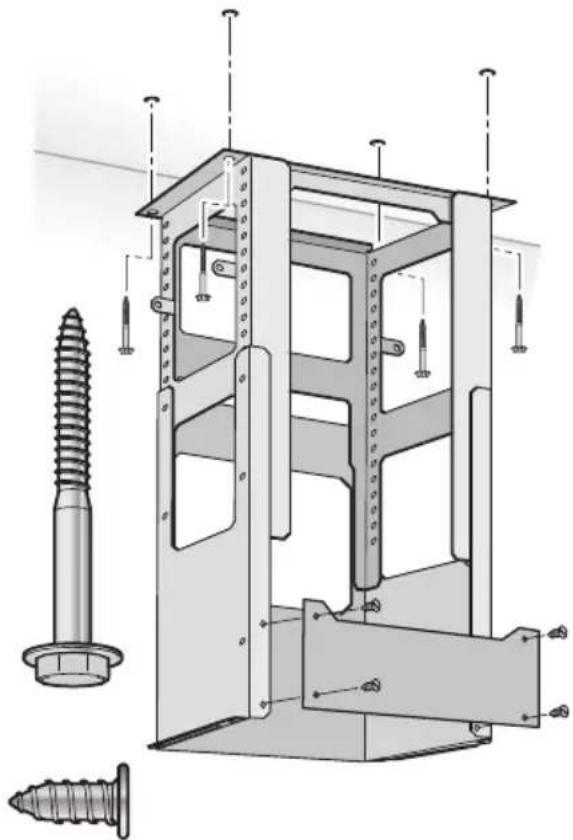

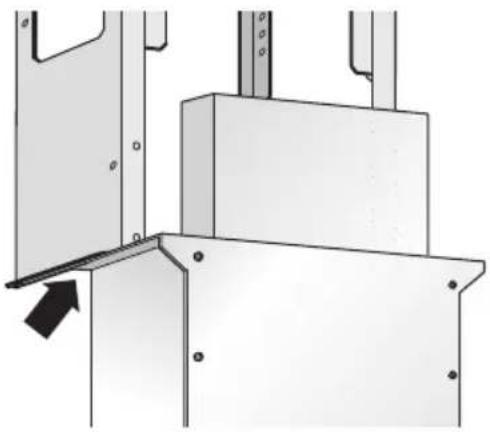

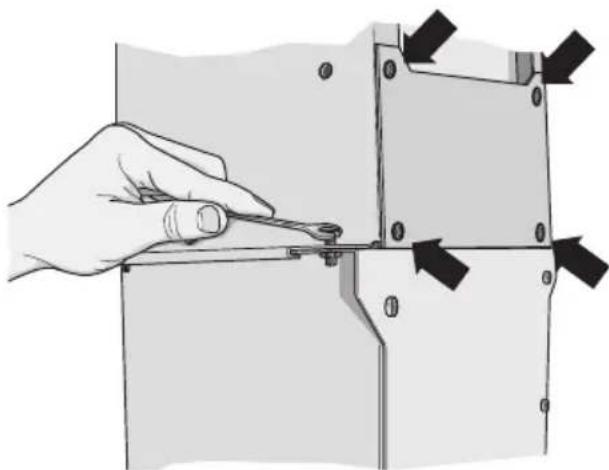

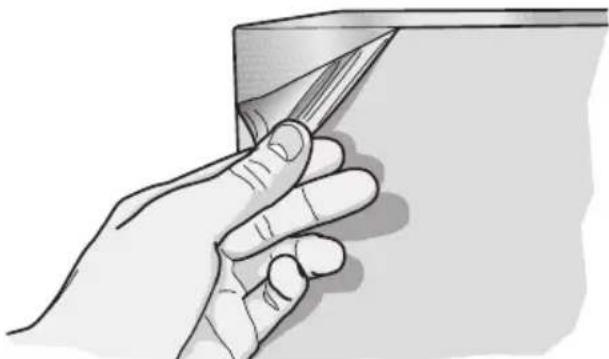

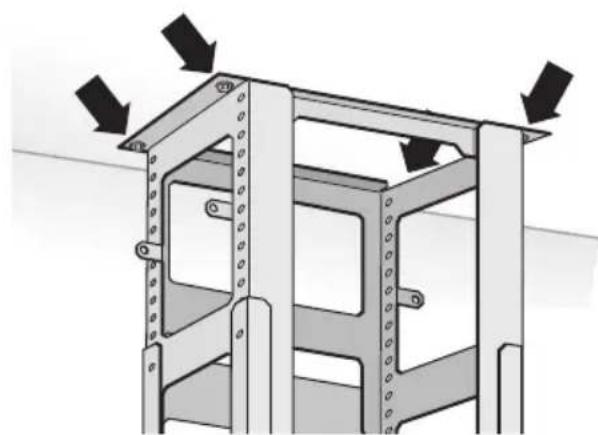

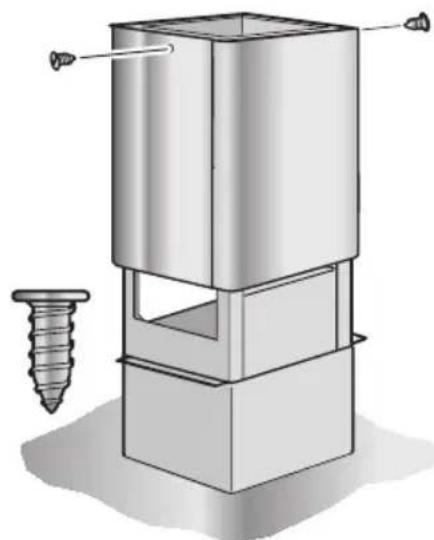

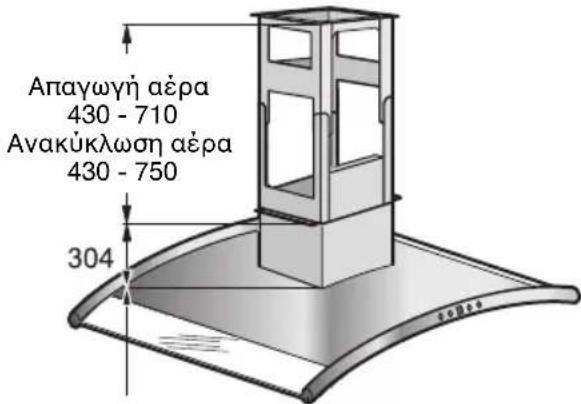

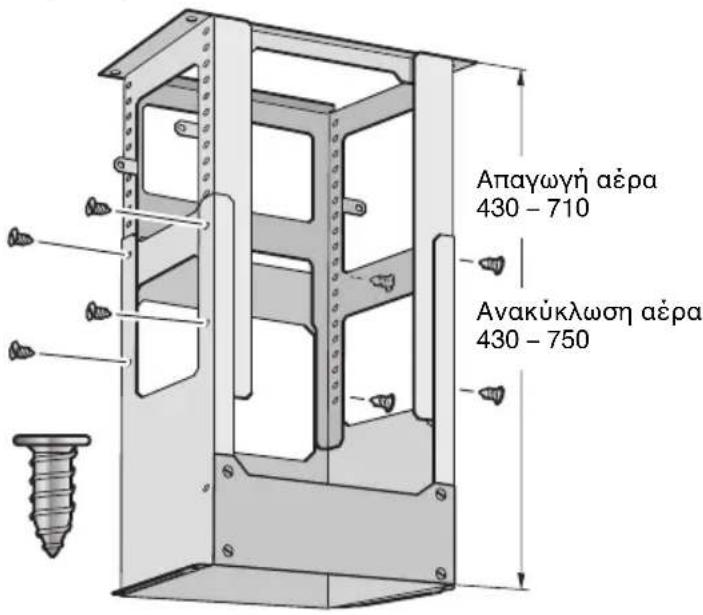

Τοποθέτηση

Ο ανεφοδιασμός κουζίνας προϋποθέτει την τοποθέτηση του πάνελ κουζίνας ή του σταθερού καταρράκτη πάνελ.

Προσέξτε την ελάχιστη απόσταση μεταξύ των βάσεων των εστιών και απορροφητήρα και συγκεκριμένα 550 mm από ηλεκτρικές βάσεις εστιών και αντίστοιχα 650 mm από βάσεις εστιών αερίου.

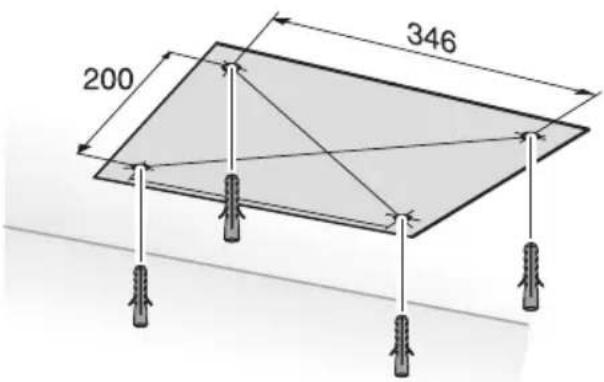

1. Σχεδιάστε στο ταβάνι το κέντρο του απορροφητήρα.
2. Σχεδιάστε με τη βοήθεια του χναριού τις θέσεις για τις βίδες στο ταβάνι. Ανοίξτε τρύπες διαμέτρου 8 mm και βάλτε μέσα αυτές τις οπές έτσι, ώστε να μην προεξέχουν στο ταβάνι.

1. Καθορίστε το ονυχολογικό ύφος του φέροντος οικέτου.

-Αυτό προκύπτει από το υλικό αυτό και τα υλικά, το υλικό από τη βάση και τις αντίστοιχες αποστάσεις μεταξύ βάσης, εσοχών και απορροφητήρα.

Τουλάχιστον 550 ηλεκτρικές βάσεις εστιών 650 βάσεις εστιών αερίου

Τοποθέτηση

1. Συναρμολογήστε τον ταβάνι και κάτω μέρος του φέροντος σκελετού στο καθορισμένο συνολικό ύψος με 8 βίδες.

1. Βιδώστε τον φέροντα σκελετό με 4 βίδες στο ταβάνι.
2. Αφαιρέστε την πρόσοψη.

1. Τοποθέτησε τον απορροφητήρα με τη βοήθεια των βοηθημάτων συναρμολόγησης στον φέροντα σκελετό.

1. Το Biodotev αναπτύσσεται με τον φέροντα σκελετό και αναβιώνει την προοπτική.

1. Ευθυγραμμίστε τον απορροφητήρα. Για τον σκοπό αυτό, χαλαρώστε τις βίδες του φέροντα σκελετού από το ταβάνι.

Τοποθέτηση

1. Συνδέστε τους σωλήνες.
2. Συνδέστε τον απορροφητήρα στο δίκτυο ρεύματος.
3. Απαιτούνται προστατευτικά πλαστικά γάντια.

1. Τοποθετήστε τα δύο έπη της πάνω και κάτω πλευράς επάνω στον απορροφητήρα και κουμπώστε τα ασφαλώς.

Απροσέξε σχετικά υπόσταση η ζημία ο απορροφητήρας.

1. Ωθήστε το πάνω μέρος της καμινάδας προς τα πάνω και βιδώστε το.

1. Τοποθέτησε τα δύο επάνω της κατακόρυφης και κουμπώστε τα άξι.

Αναφέρετε σχετικά με την είσοδο και την απόρριψη.

Σημειώσεις

Σημειώσεις

Σημειώσεις

Σημειώσεις

12x 4 52x	Z5120X5
35120
