I89D55N0 - Afzuigkap NEFF - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap
Merk	Neff
Model	I89D55N0
Werkingsmodus	Afvoer naar buiten of recirculatie met actief koolstoffilter
Afzuigvermogen	Meerdere snelheden + intensieve stand (automatische terugkeer na 10 min)
Verlichting	Halogeen 12 V, 20 W max, fitting G4
Vetfilter	Metaal, afwasbaar in vaatwasser
Actief koolstoffilter	Jaarlijkse vervanging (optioneel, voor recirculatie)
Gewicht (afvoer)	29,5 kg
Gewicht (recirculatie)	30,2 kg
Lengte stroomkabel	1,30 m
Voeding	220-240 V ~ 50 Hz, geaard stopcontact
Leidingdiameter	120 mm of 150 mm
Minimale afstand tot kookoppervlak	550 mm (elektrisch) / 650 mm (gas)
Installatie	Plafond of verlaagd plafond
Materialen	RVS, aluminium, kunststof
Bediening	Toetsen +, -, 0 voor snelheid en uitschakeling
Snelheidsindicator	Digitale weergave
Veiligheid	Automatische uitschakeling intensieve stand, brandpreventie (reiniging filters)
Reiniging	Zachte doek, zeepwater, geen schurende middelen
Reserveonderdelen beschikbaar	Lampen, vetfilters, actief koolstoffilters

Veelgestelde vragen - I89D55N0 NEFF

Hoe maak ik de metalen vetfilters schoon?

De metalen vetfilters kunnen in de vaatwasser of met de hand met warm zeepwater worden gereinigd. Ze moeten bij normaal gebruik (1-2 uur/dag) ongeveer een keer per maand worden gereinigd.
Let op: gebruik geen agressieve, zure of basische reinigingsmiddelen.

Wanneer moet het actief koolstoffilter worden vervangen?

Het actief koolstoffilter moet bij normaal gebruik (1-2 uur/dag) ongeveer een keer per jaar worden vervangen. Gebruik uitsluitend originele Neff-filters voor een optimale werking.

Hoe vervang ik een halogeenlamp?

Schakel eerst de afzuigkap spanningsloos. Verwijder de lampring met een schroevendraaier. Vervang door een halogeenlamp 12 V, 20 W max, fitting G4. Gebruik een schone doek om de lamp vast te pakken. Plaats de ring terug en schakel de afzuigkap weer in.

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

Voor elektrische kookplaten is de minimale afstand 550 mm. Voor gaskookplaten is de minimale afstand 650 mm van de onderkant van de afzuigkap tot het kookoppervlak.

Hoe stel ik de afzuigsnelheid in?

Gebruik de toets + om de snelheid te verhogen, de toets - om te verlagen en de toets 0 om uit te schakelen. De intensieve stand (P) wordt geactiveerd door meerdere keren op + te drukken en keert na 10 minuten automatisch terug naar de vorige snelheid.

Wat moet ik doen als de afzuigkap niet werkt?

Controleer of de afzuigkap is aangesloten en of de stroomonderbreker niet is uitgeschakeld. Als de verlichting niet werkt, controleer dan of de lampen goed zijn ingedrukt. Bij aanhoudende storing, neem contact op met de Neff-klantenservice en vermeld het E-Nr op het typeplaatje aan de binnenkant van het apparaat.

Hoe installeer ik de afzuigkap aan het plafond?

Markeer het middenpunt en de boorposities met behulp van de sjabloon. Boor 4 gaten van 8 mm en plaats de pluggen. Monteer de steun op de gewenste hoogte (houd rekening met de minimale afstand tot de kookplaat). Schroef de steun aan het plafond, schuif de afzuigkap over de montageaccessoires en schroef hem vast. Plaats vervolgens de schoorstenen.

Kan ik de afzuigkap zonder actief koolstoffilter gebruiken?

Ja, als u de afzuigkap in afvoermodus gebruikt, is het koolstoffilter niet nodig. In recirculatiemodus is het essentieel om geuren op te vangen. Zonder filter blijven geuren hangen.

Hoe voorkom ik brandgevaar?

Reinig regelmatig de vetfilters (minimaal een keer per maand) en vervang het actief koolstoffilter elk jaar. Flambeer nooit onder de afzuigkap en houd altijd gerechten met hete olie of vet in de gaten. Verzadigde vetfilters kunnen vlam vatten.

Welke reinigingsmiddelen gebruik ik voor roestvrij staal?

Gebruik een speciaal reinigingsmiddel voor roestvrij staal dat schoonmaakt zonder krassen. Wrijf in de richting van de polijsting. Vermijd schurende sponzen, bijtende soda, zuren, chloor en zandhoudende producten. Gebruik voor aluminium of kunststof een zachte, pluisvrije doek en een niet-agressief glasreiniger.

GEBRUIKSAANWIJZING I89D55N0 NEFF

Gebruiks- en montageaanwijzing

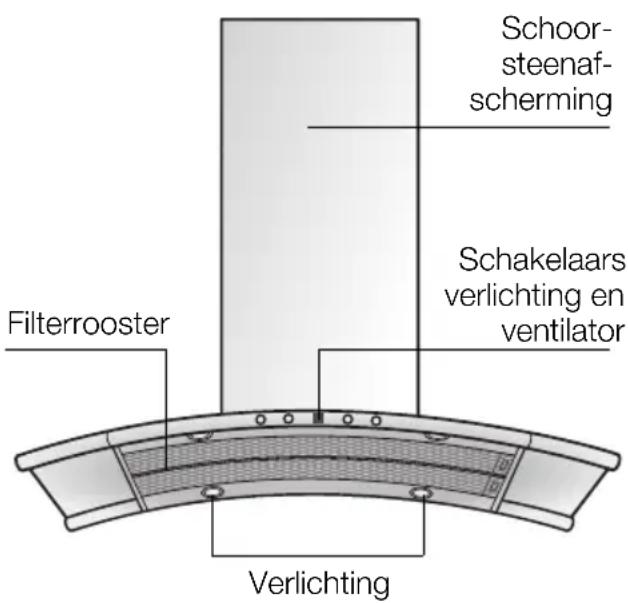

Beschrijving van het apparaat

Gebruiksmogelijkheden

Gebruik met luchtafvoer:

De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter naar buiten. Het vetfilter neemt de vaste bestanddelen van de keukenwasem op. De keuken blijft grotendeels vrij van vet en geur.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stockinstallaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten), moet er voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stockinstallatie niet wordt overschreden.

Gebruiksmogelijkheden

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, worden deze regels niet toegepast.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolfilter, is het gebruik zonder beperking mogelijk.

Gebruik met circulatielucht:

Hiervoor moet een koolstoffilter worden ingebouwd (zie Filter en onderhoud).

De complete montageset en de reservefilters zijn verkrijgbaar bij de vakhandel.

De desbetreffende toebehorennummers vindt u achterin deze gebruiksaanwijzing.

De ventilator van de wasemafzuigkap zuigt de keukendamp aan en leidt deze door het vetfilter en het koolstoffilter gereinigd terug naar de keuken. Het vetfilter neemt de vettige bestanddelen van de keukendamp op. Het koolstoffilter bindt de reukstoffen.

Als er geen koolstoffilter wordt gemonteerd, worden de reukstoffen in de keukendamp niet gebonden.

Belangrijke aanwijzingen:

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat. Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.

Reparaties mogen uitsluitend worden uitgevoerd door een vakman.

Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan.

Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd. Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden vervangen door de fabrikant, diens klantenservice of een andere gekwalificeerde vakman, om gevaren te voorkomen. Verpakkingsmateriaal volgens de voorschriften afvoeren (zie het montagevoorschrift). Deze afzuigkap is uitsluitend bedoeld voor huishoudelijk gebruik. Afzuigkap uitsluitend met ingeschroefde lampen gebruiken. Defecte lampen dienen onmiddellijk vervangen te worden om overbelasting van de overige lampen te voorkomen. Afzuigkap nooit zonder vetfilter gebruiken. Oververhit vet en olie is gemakkelijk ontvlambaar. Daarom gerechten met vet of olie, b.v. patates frites, alleen onder toezicht toebereiden. Onder de afzuigkap niet flamberen. Brandgevaar bij het vetfilter door opstijgende vlammen. De kookzones moeten altijd bedekt zijn met pannen.

Lees de gebruiksaanwijzing zorgvuldig voordat u het nieuwe apparaat gebruikt. Ze bevat belangrijke informatie voor uw veiligheid en voor het gebruik en het onderhoud van het apparaat. Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventueel voor een volgende bezitter van het apparaat.

Indien het apparaat beschadigd is, mag u het niet in gebruik nemen. Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuigkap alleen beperkt toegestaan (zie montagevoorschrift).

Gaskookplaten / gasfornuizen

Gebruik niet alle gaskookzones tegelijk langdurig (max. 15 minuten) op de hoogste stand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaar van beschadiging van de afzuigkap.

Bij gebruik van de afzuigkap boven een gaskookplaat waarvan gelijktijdig drie of meer gaskookzones worden gebruikt, moet de afzuigkap op de maximumstand worden gezet.

Storingen

Bij eventuele vragen of storingen kunt u bellen met de klantenservice. (Zie de lijst met klantenservicecentra).

Geeft u bij het telefoongesprek op:

E-nr.

FD

Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.

De keukenwasem wordt op de doeltreffendste manier verwijderd door:

□ Inschakelen van de afzuigkap bij het begin van het koken. Uitschakelen van de afzuigkap pas enkele minuten na het einde van het koken.

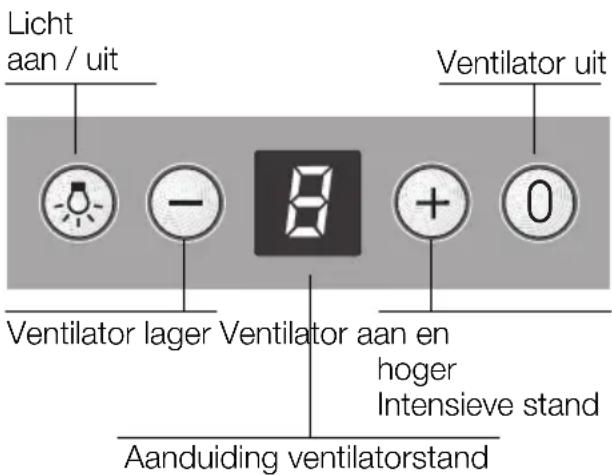

Ventilator inschakelen:

Druk op de toets +.

Gewenste ventilatorstand instellen:

Druk op de toets +. De ventilator wordt een stand hoger ingesteld. Druk op de toets -. De ventilator wordt een stand lager ingesteld.

Ventilator uitschakelen:

Druk op de toets 0. Of: Druk op de toets - een aantal keren in totdat de ventilator wordt uitgeschakeld.

Intensieve stand:

Met de intensieve stand wordt het hoogste vermogen bereikt. Dit is voor korte tijd nodig.

Druk op de toets + een aantal keren in totdat de aanduiding \(\mathcal{F}\) gaat branden. Als de intensieve stand niet met de hand wordt uitgeschakeld, worden de ventilator na 10 minuten automatisch naar stand 2 teruggeschakeld.

Verlichting:

De verlichting kan op elk moment worden gebruikt, ook als de ventilator is uitgeschakeld.

Filter en onderhoud

Vetfilters:

Voor de opname van de vettige bestanddelen van de keukenwasem worden metalen vetfilters gebruikt.

De filtermatten bestaan uit onbrandbaar materiaal.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontvlambaarheid toe en kan de werking van de wasemafzuigkap nadelig worden beïnvloed.

Belangrijk:

Het tijdig reinigen van de metalen vetfilters voorkomt brandgevaar dat kan ontstaan door ophoping van warmte tijdens het frituren of braden.

Reiniging van de metalen vetfilters:

Bij normaal bedrijf (dagelijks 1 tot 2 uur) moet de metalen vetfilter 1× per maand worden gereinigd. De filters kunnen worden gereinigd in de vaatwasmachine. Daarbij is een lichte verkleuring mogelijk.

Belangrijk:

Zeer verzadigde vetfilters niet samen met vaatwerk reinigen.

Als de filters met de hand worden gereinigd, moeten deze eerst in een heet sopje worden gezet om het vuil los te weken.

Gebruik geen agressieve, zure of looghoudende reinigingsmiddelen.

Daarna afborstelen, goed schoonspoelen en laten afdruipen.

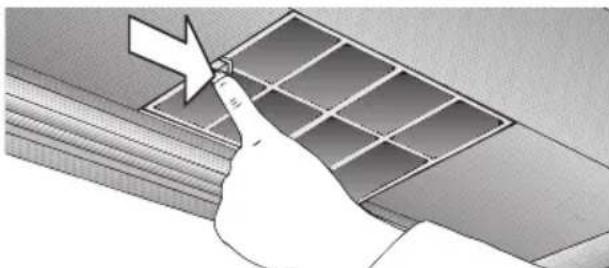

Metalen vetfilters verwijderen en aanbrengen:

Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.

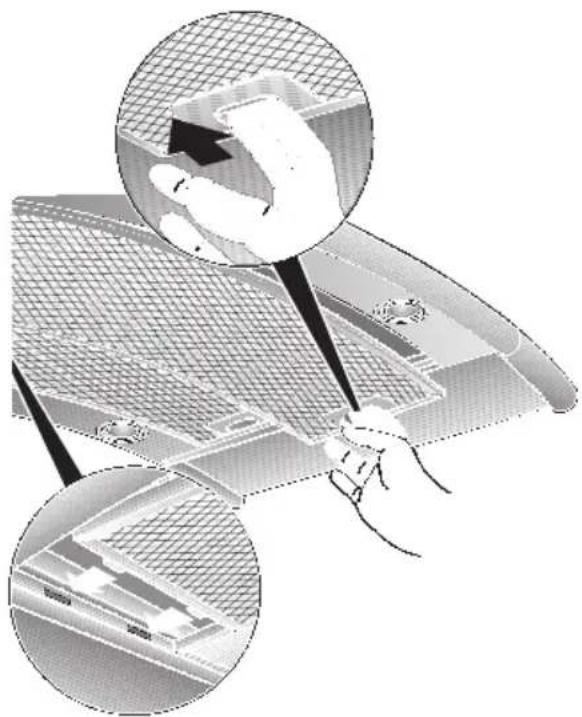

1. Druk de blokkering van de vetfilters in de richting van de pijl in en klap de vetfilters naar beneden.

1. Reinig de vetfilters.
2. Breng de gereinigde vetfilters weer aan.

Koolstoffilter:

Voor het opnemen van de reukstoffen als de afzuigkap werkt met luchtcirculatie.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontvlambaarheid toe en kan de werking van de wasemafzuigkap nadelig worden beïnvloed.

Belangrijk:

Door het koolstoffilter op tijd te vervangen, voorkomt u brandgevaar dat kan ontstaan door ophoping van warmte tijdens het frituren of braden.

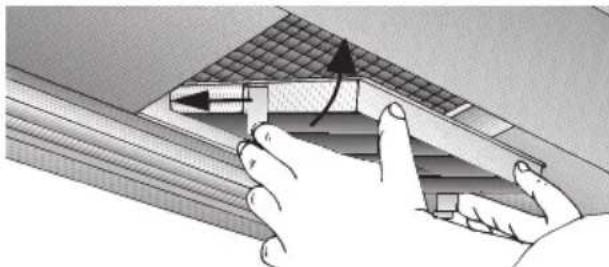

Aanbrengen:

Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.

1. Verwijder de vetfilters (zie Metalen vetfilters verwijderen en aanbrengen).
2. Breng het koolstoffilter aan.

1. Klik de sluitingen aan beide zijden vast.
2. Breng de vetfilters aan (zie Metalen vetfilters verwijderen en aanbrengen).

Verwijderen:

Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.

1. Verwijder de vetfilters.
2. Druk de sluitingen aan beide zijden in en verwijder het actieve-koolfilter aan de onderkant.

1. Breng de vetfilters aan.

Vervangen van het actieve-koolfilter:

Bij normaal gebruik (dagelijks 1 tot 2 uur) moeten de filters met actieve kool ongeveer 1x per jaar worden vervangen. Het actieve-koolfilter is verkrijgbaar in de vakhandel (zie Extra toebehoren). Gebruik alleen originele filters. Daardoor wordt een optimale werking gewaarborgd.

Afvoer van het oude actieve-koolfilter:

• Actieve-koolfilters bevatten geen schadelijke stoffen. Ze kunnen daarom bijvoorbeeld met het huisvuil worden afgevoerd.

Reiniging en onderhoud

Wasemafzuigkap stroomloos maken door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

Als de vetfilters worden gereinigd, moet vetaanslag van de bereikbare delen van het toestel worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand. Gebruik voor het reinigen van de wasemafzuigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten. Vastgekoekt vuil niet loskrabben, maar losweken met een vochtige doek. - Geen schurende middelen of krassende sponsjes gebruiken. Let op: alcohol (spiritus) niet gebruiken op kunststof oppervlakken, er kunnen doffe plekken ontstaan.

Voorzichtig: keuken voldoende ventileren, geen open vuur gebruiken.

De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doek.

Geen edelstaalreiniger gebruiken voor de bedieningstoetsen.

Edelstalen oppervlakken:

Gebruik een milde, niet-schurende edelstaalreiniger. Reinig alleen in de slijprichting.

Edelstalen oppervlakken niet met krassende sponsjes en niet met zand-, soda-, zuur- of chloridehoudende poetsmiddelen reinigen.

Aluminium en kunststof oppervlakken:

Gebruik een zachte, niet-pluizende zeem of microvezeldoek. Geen droge doeken gebruiken. Gebruik een mild glasreinigingsmiddel. Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen. Gebruik geen schurende middelen.

Lampen vervangen

1. Schakel de wasemafzuigkap uit en maak het apparaat stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen. De halogeengloeilampen worden zeer heet tijdens het gebruik. Ook nadat ze zijn uitgeschakeld bestaat er nog enige tijd verbrandingsgevaar.
2. Verwijder de lampenring met behulp van een schroevendraaier of iets dergelijks.

1. Vervang de halogeengloeilamp (gewone halogeengloeilamp, 12 V, max. 20 watt, voetje G4).

Gebruik een schone doek om de gloeilampen vast te pakken.

1. Breng de lampenring weer aan.
2. Herstel de stroomtoevoer door de stekker in het stopcontact te steken of de zekering in te schakelen.

N.B.: Controleer of de lampen goed zijn aangebracht als de verlichting niet goed werkt.

Belangrijke voorschriften

Oude apparaten zijn geen waardeloos afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt. Maak het oude apparaat onbruikbaar voordat u het afvoert. Uw nieuwe apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieuvriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren. Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren. De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met luchtcirculatie. De wasemafzuigkap altijd boven het midden van het fornuis aanbrengen. Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 550 mm, afb. 1. Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kan uitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, niet verwijderbare afscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt niet voor gasfornuizen en gasplateaus. Hoe kleiner de afstand tussen wasemafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels kunnen vormen.

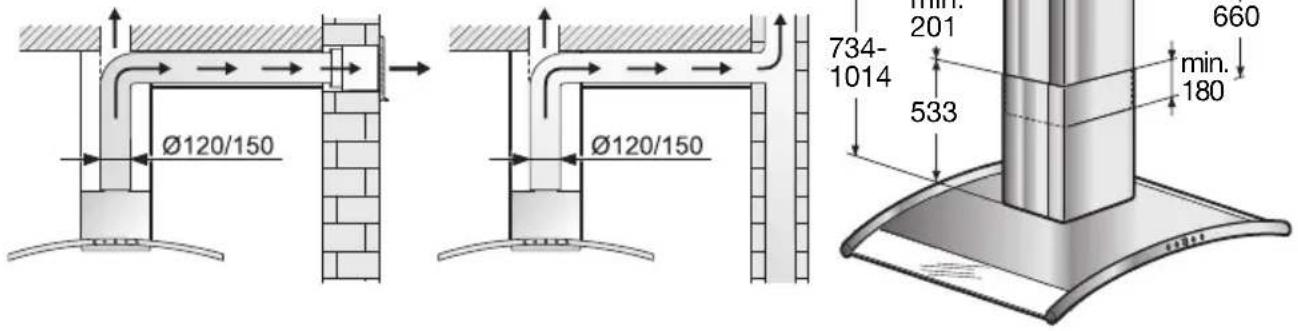

Extra voorschriften bij gaskookapparatuur:

Bij de montage van gaskookzones moeten de geldende wettelijke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht worden genomen. De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis moeten in acht worden genomen. Slechts aan een zijde van de wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50 mm. Bij gaskookzones bedraagt de minimumafstand tussen de bovenkant van de pan drager en de onderkant van de afzuigkap: 650 mm, afb. 1.

Afzuigkap met luchtafvoer

De afvoerlucht wordt via een afvoerschacht naar boven of rechtstreeks door de buitenmuur naar buiten geleid.

De afvoerlucht mag niet worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld.

Bij de afvoer van afvoerlucht moeten de officiële en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.

Als de lucht wordt afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen moet de toestemming van de bevoegde instantie worden verkregen.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stockinstallaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stockinstallatie niet wordt overschreden.

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door terugbezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, worden deze regels niet toegepast.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking mogelijk.

Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-muurkast worden gebruikt.

Optimaal vermogen van de wasemafzuigkap:

Korte, gladde luchtafvoerpijp. Zo min mogelijk bochten. Zo groot mogelijke buisdiameter en grote bochten.

Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten of kleine buisdiameters vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden.

Ronde buizen:

Wij adviseren een inwendige diameter van 150 mm, en minstens 120 mm.

Platte kanalen moeten een gelijkwaardige inwendige diameter als ronde buizen hebben.

Ze mogen geen scherpe bochten hebben.

120 mm ca. 113 cm 150 mm ca. 177 cm

Bij afwijkende buisdiameters: dicht strips gebruiken. Bij gebruik van de wasemafzuigkap met luchtafvoer moet voor voldoende luchttoevoer worden gezorgd.

Aansluiting luchtafvoerpijp Ø 150 mm:

Luchtafvoerpijp rechtstreeks aan de luchtaansluiting bevestigen.

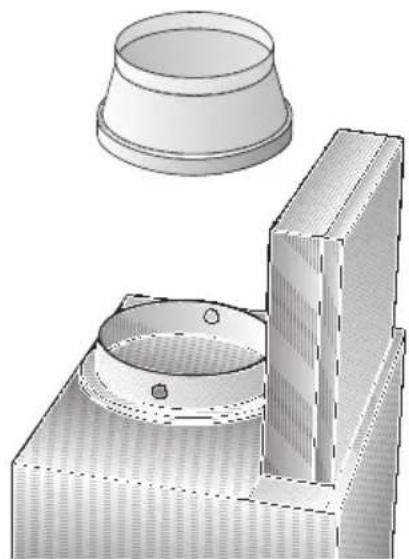

Aansluiting luchtafvoerpijp Ø 120 mm:

Verloopstuk rechtstreeks aan de luchtaansluiting bevestigen.

Luchtafvoerbuis bevestigen aan het verloopstuk.

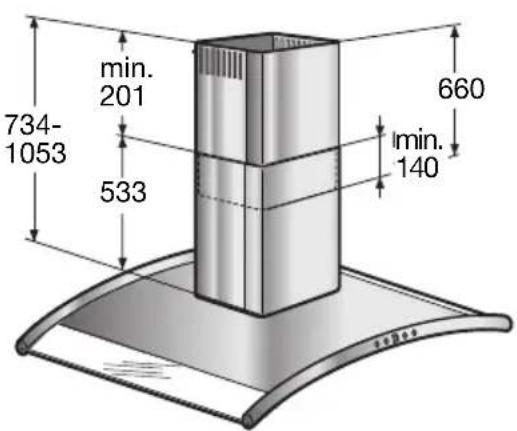

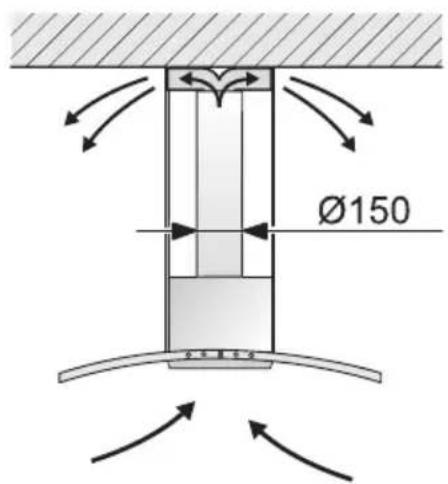

Gebruik met circulatielucht

Met een koolstoffilter, indien gebruik met afvoerlucht niet mogelijk is.

De complete montageset is verkrijgbaar bij de vakhandel.

De desbetreffende toebehorennummers vindt u achterin deze gebruiksaanwijzing.

Voor de montage

Voorbereiden van het plafond

Het plafond moet vlak en recht zijn. De pluggen moeten stevig vastzitten. De meegeleverde pluggen zijn geschikt voor beton en natuursteen. Bij ander plafondmateriaal moeten hiervoor geschikte bevestigingsmiddelen worden gebruikt.

Gewicht in kg:

Luchtavoer Luchtcirculation
29,5 30,2

Constructiewijzigingen in het kader van technische verbeteringen voorbehouden.

Elektrische aansluiting

De wasemafzuigkap mag alleen worden aangesloten op een volgens de voorschriften geïnstalleerd, geaard stopcontact. Het geaarde stopcontact indien mogelijk vlak boven de schoorsteenafscherming op het plafond aanbrengen.

Elektrische gegevens:

staan op het typeplaatje in de binnenruimte van het apparaat vermeld en zijn zichtbaar als het filterframe wordt afgenomen.

Bij reparaties moet de wasemafzuigkap altijd stroomloos worden gemaakt.

Lengte van de aansluitkabel: 1,30 m.

Als vaste aansluiting nodig is:

De wasemafzuigkap mag uitsluitend door een erkende installateur worden aangesloten.

In de installatie moet een scheidingsvoorziening worden aangebracht. Als scheidingsvoorzieningen gelden schakelaars met een contactopening van meer dan 3 mm en uitschakeling met alle polen. Daarbij horen aardlekschakelaars en veiligheidsschakelaars.

Als de elektriciteitskabel van het apparaat beschadigd raakt, moet deze worden vervangen door de klantenservice van de fabrikant of door een gekwalificeerd vakman, om gevaren te voorkomen.

Deze wasemafzuigkap voldoet aan de EG-bepalingen voor radio-ontstoring.

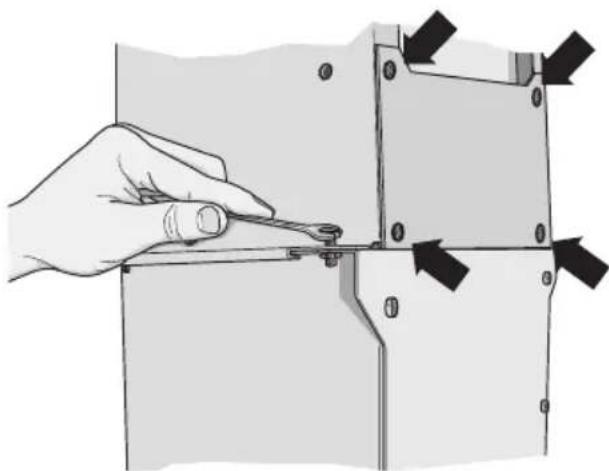

Inbouwen

De afzuigkap is bedoeld voor montage op een keukenplafond of op een stevig verlaagd plafond.

Zorg bij elektrische kookzones voor een minimumafstand van 550 mm en bij gaskookzones voor een minimumafstand van 650 mm tussen de kookzone en de afzuigkap.

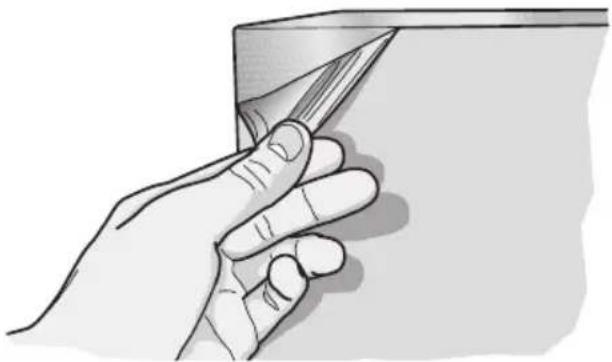

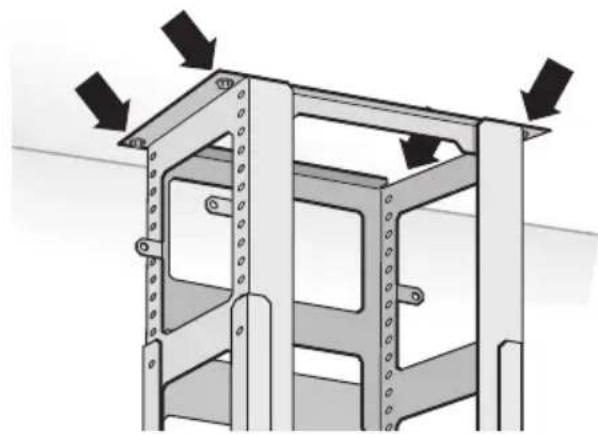

1. Op het plafond het midden van de afzuigkap aftekenen.

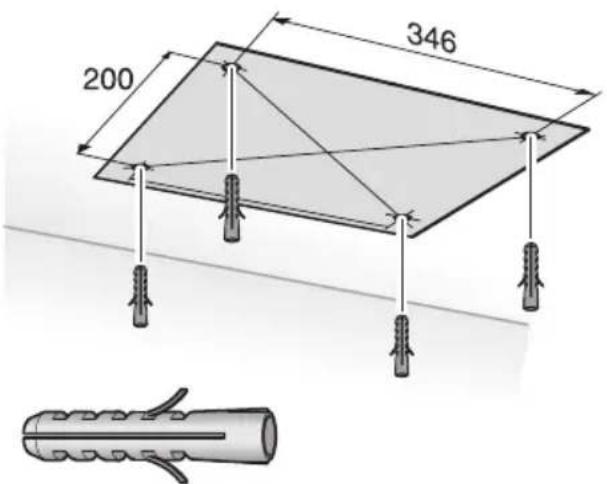

2. Met behulp van de sjabloon de posities voor de schroeven op het plafond aftekenen.
3. 4 gaten Ø 8 mm boren en de pluggen er geheel indrukken.

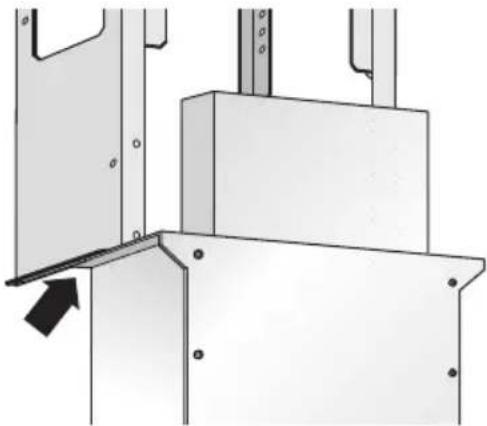

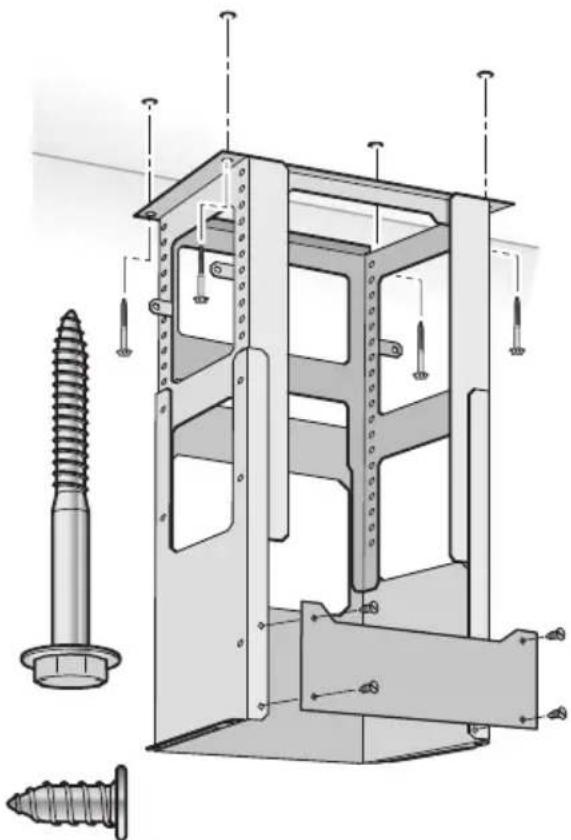

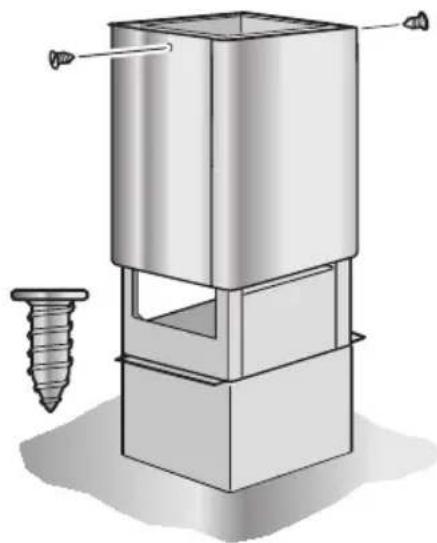

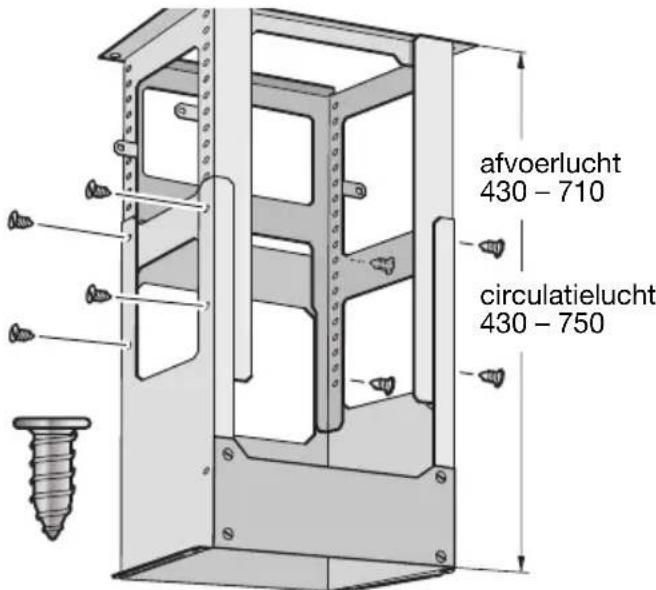

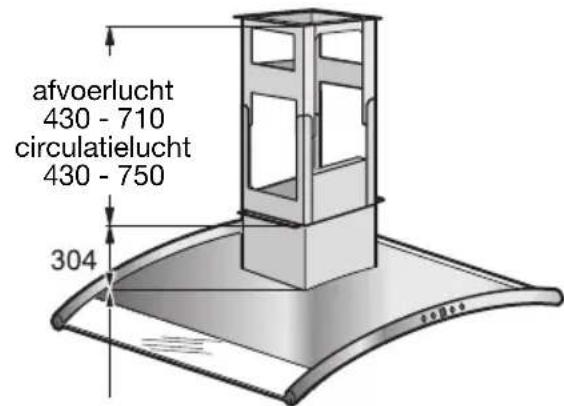

1. De totale hoogte van het draagframe bepalen.
2. Deze worden berekend op basis van de plafondhoogte, de sukkelhoogte en de afstand tussen de kookzone en de afzuigkap.

min. 550 elektrisch, 650 gas

Inbouwen

1. Bovenste en onderste gedeelte van het draagframe op de vastgestelde totale hoogte op elkaar schroeven met 8 schroeven.

1. Draagframe met 4 schroeven tegen het plafond schroeven.
2. Afscherming verwijderen.

1. Afzuigkap over de montagehulpstukken in het draagframe schuiven.

1. Afzuigkap vastschroeven aan het draagframe en de afscherming weer vastschroeven.

1. Afzuigkap uitrichten. Daartoe de plafondschroeven van het draagframe iets losdraaien.

Inbouwen

1. Buisverbinding tot stand brengen.
2. Elektrische verbinding tot stand brengen.
3. Beschermende folie voorzichtig verwijderen.

1. De beide delen van het bovenste schoorsteenstuk op de afzuigkapplaatsen aanbrengen en op elkaar klikken.

Hierbij de afzuigkap beschermen tegen beschadiging.

1. Bovenste schoorsteenstuk omhoog schuiven en vastschroeven.

1. De beide delen van het onderste schoorsteenstuk aanbrengen en op elkaar klikken.
