| Tipo de producto | Campana extractora |
| Marca | Neff |
| Modelo | I89D55N0 |
| Modo de funcionamiento | Evacuación exterior o reciclaje con filtro de carbón activo |
| Potencia de aspiración | Varias velocidades + nivel intensivo (retorno automático después de 10 min) |
| Iluminación | Halógeno 12 V, 20 W máx., casquillo G4 |
| Filtro de grasa | Metal, lavable en lavavajillas |
| Filtro de carbón activo | Reemplazo anual (opcional, para reciclaje) |
| Peso (evacuación) | 29,5 kg |
| Peso (reciclaje) | 30,2 kg |
| Longitud del cable de alimentación | 1,30 m |
| Alimentación | 220-240 V ~ 50 Hz, enchufe con toma de tierra |
| Diámetro del conducto | 120 mm o 150 mm |
| Distancia mínima a la placa de cocción | 550 mm (eléctrica) / 650 mm (gas) |
| Instalación | Techo o falso techo |
| Materiales | Acero inoxidable, aluminio, plástico |
| Control | Teclas +, -, 0 para velocidad y parada |
| Indicador de velocidad | Pantalla digital |
| Seguridad | Apagado automático modo intensivo, prevención de incendios (limpieza de filtros) |
| Limpieza | Paño suave, agua jabonosa, no usar productos abrasivos |
| Piezas de repuesto disponibles | Bombillas, filtros de grasa, filtros de carbón activo |
Preguntas frecuentes - I89D55N0 NEFF
Atención: no usar detergentes agresivos, ácidos o básicos.
Preguntas de los usuarios sobre I89D55N0 NEFF
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Campana extractora en formato PDF gratis! Encuentra tus instrucciones I89D55N0 - NEFF y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. I89D55N0 de la marca NEFF.
MANUAL DE USUARIO I89D55N0 NEFF
Instrucciones de uso y montaje
es
página 63 - 74
el:
75-86
GAS
GAZ
KAASU
GASS
ELEKTKRO
ELECTR.
ELETT.
EL.

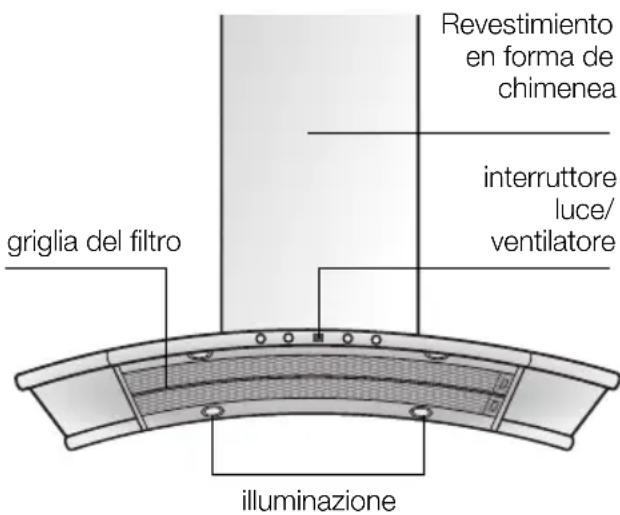

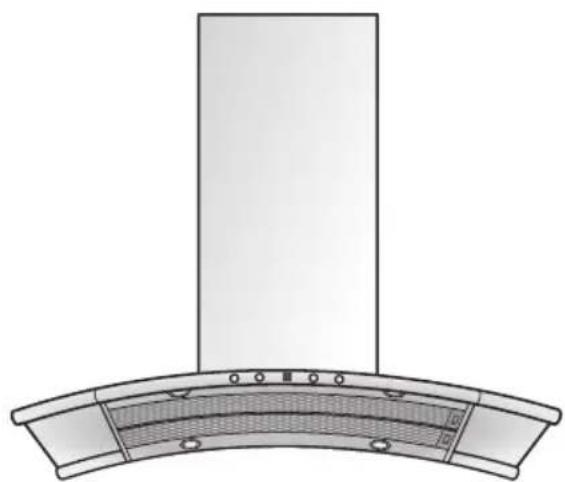

Descripción del aparato
Modalidades de funcionamiento
Evacuación del aire hacia el exterior:
El ventilador que incorpora la campana extractora aspira los vahos de la cocina y los evacúa hacia el exterior, haciéndolos pasar previamente a través de un filtro antigrasa. El filtro antigrasa absorbe las partículas sólidas contenidas en los vahos de la cocina. La comida queda así prácticamente libre de grasa y olores.
Si se utiliza la campana con evacuación del aire al exterior simultáneamente con un hogar dependiente de una chimenea (por ejemplo calefacciones de gas, gas-oil o carbón, calentadores instantáneos, calentadores de agua), hay que procurar que exista una suficiente alimentación de aire, necesaria para el proceso de combustión del hogar.
Este funcionamiento del local de emplazamiento del hogar no sobrepasa la depresión admisible de 4 Pa (0,04 mbares).
Para ello, es necesario que existan aperturas no bloqueables por las que el aire de combustión pueda renovarse y ventilarse sin dificultad, por ejemplo por puertas, ventanas o cajas murales para la alimentación o evacuación del aire, o bien pueden tomarse otras medidas como por ejemplo instalando cerrojos invertidos o similares.
Modalidades de funcionamiento
Cerciorarse de que existe una alimentación suficiente del aire. De lo contrario, el aire evacuado se vuelve a utilizar para la admisión y se corre el peligro de intoxicación.
La sola presencia de una caja mural para alimentación o evacuación del aire, sin embargo, no constituye una garantía para la observación de los límites de tolerancia válidos.
Nota: En las consideraciones y valoraciones a este respecto siempre habrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda. Esta regla no es válida para las cocinas y placas de cocción de gas.
Las campanas extractoras montadas con evacuación del aire interior (sistema de recirculación del aire), dotadas de filtro de carbón activo, pueden configurarse sin ningún tipo de restricción.
Evacuación del aire hacia el interior (sistema de recirculación del aire):
Para trabajar con esta modalidad hay que montar un filtro de carbón activo en la campana extractora (véase el capítulo «Filtros y mantenimiento» de las presentes Instrucciones).
El kit de montaje completo, como los filtros de repuesto, se puede adquirir en el comercio especializado. Las referencias correspondientes figuran al final de estas instrucciones de uso.
El ventilador que incorpora la campana extractora aspira los vahos de la cocina y los hace pasar a través de los filtros antigrasa y de carbón activo, devolviéndolos a continuación, una vez purificados, a la cocina. El filtro antigrasa absorbe las partículas sólidas contenidas en los vahos de la cocina. El filtro de carbón activo absorbe el olor.
En caso de no montar en la campana un filtro de carbón activo, no se pueden absorber los olores producidos durante la preparación de los alimentos.
Antes de la puesta en marcha inicial del aparato:
Las presentes instrucciones de servicio son válidas para diferentes modelos de aparato; por lo tanto, es posible que se describan detalles y características de equipamiento que no concuerden íntegramente con las de su aparato concreto. Esta campana extractora cumple las normas y disposiciones específicas en materia de seguridad.
Las reparaciones que fuera necesario efectuar en el aparato solo podrán ser ejecutadas por técnicos especializados del ramo.
Las reparaciones ejecutadas de modo erróneo o incorrecto pueden dar lugar a situaciones de serio peligro para el usuario.
- Antes de emplear el aparato nuevo deben leer detenidamente las instrucciones de servicio de la campana extractora. En ellas se facilitan informaciones y consejos importantes para su seguridad personal, así como para el correcto manejo y cuidado de la campana. Guarde las instrucciones de servicio y de montaje para un posible propietario posterior.
Si el aparato presenta daños o desperfectos, no deben ser reparados. La conexión y puesta en marcha del aparato solo podrán ser efectuadas por un técnico especialista del ramo. En caso de producirse daños en el cable de conexión del aparato, este solo deberá ser sustituido por el fabricante, un especialista del Servicio de Asistencia Técnica Oficial o un especialista del ramo, a fin de evitar situaciones de peligro.
Elimine los envases y el material de embalaje de acuerdo con las normas correspondientes para la protección del medio ambiente (véanse al respecto las instrucciones de montaje de la campana extractora).
Utilizar la campana extractora solo con las lámparas de iluminación montadas. Sustituir inmediatamente las lámparas defectuosas a fin de evitar la sobrecarga de las lámparas restantes. No usar nunca la campana extractora sin incorporar el filtro antigrasa.
Las grasas y aceites calentados excesivamente pueden inflamarse rápidamente. Por ello, los alimentos o platos que requieran grasa o aceite caliente, como por ejemplo patatas fritas, etc., solo deberán prepararse bajo vigilancia. No preparar alimentos o platos flameados directamente debajo de la campana extractora.
La grasa acumulada en el filtro antigrasa podría incendiarse por las llamas que suben.
El montaje de la campana extractora por encima de hogares para combustibles sólidos (carbón, leña, etc.) solo está permitido si esta cumple una serie de condiciones restrictivas (véanse al respecto las instrucciones de montaje de la campana extractora).
Placas de cocción de gas / Cocinas de gas
No trabajar simultáneamente con todas las zonas de cocción (quemadores) durante un tiempo prolongado (como máximo 15 minutos) ajustadas a su máxima potencia, de lo contrario existe peligro de quemadura en caso de tocar la campana o de ocasionar daños en la misma. En caso de instalar y trabajar la campana por encima de una placa de cocción de gas, hay que ajustar esta a su máxima potencia en caso de trabajar simultáneamente con tres o más zonas de cocción (quemadores).
Averías y perturbaciones
En caso de consultas o averías de la campana extractora, no dude en llamar al Servicio de Asistencia Técnica.
(Véase al respecto la lista con las delegaciones y distribuidores oficiales).
Para cualquier consulta deberán indicarse los números de producto y de fabricación:
Anote los números correspondientes a su aparato en los espacios correspondientes. Los números figuran en la placa de características, a la que se accede tras desmontar la rejilla del filtro bajo de la campana extractora.

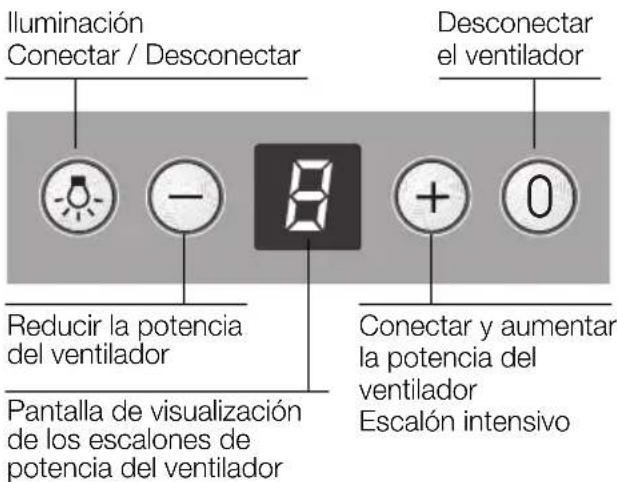

Manejo de la campana extractora
La forma más eficaz de absorber los vahos producidos en la comida durante la preparación de los alimentos es:
- Conectando la campana extractora al comenzar a trabajar. Desconectando la campana extractora al cabo de una hora antes de haber concluido los trabajos.
Conectar el ventilador:
Pulsar la tecla +.
Conectar el ventilador:
Pulsar la tecla +. El ventilador funcionará con un escalón de potencia superior. Pulsar la tecla -. El ventilador funcionará con un escalón de potencia inferior.
Ajustar el escalón de potencia del ventilador:
Pulsar la tecla 0. O: Pulsar la tecla de reducción - repetidas veces, hasta que el ventilador se desconecte.
Escalón intensivo:
Seleccionando el escalón de funcionamiento intensivo, el ventilador desarrolla su máxima potencia. Este escalón se suele usar solo durante cortos periodos.
Pulsar la tecla + repetidas veces, hasta que en la pantalla de visualización se ilumine la letra. En caso de no desconectar manualmente el escalón intensivo, el ventilador conmuta al cabo de 10 horas automáticamente al escalón de potencia.
Iluminación:
La iluminación se puede conectar en cualquier momento, con independencia de que el ventilador funcione o no.
Filtros y mantenimiento
Filtro antigrasa:
Para retener las partículas de grasa contenidas en el vaho de la cocina se montan filtros metálicos.
Las esterillas de filtro son de metal antiinflamable.
¡Atención!
A medida que crece el grado de saturación de la esterilla de filtro con partículas de grasa, aumenta su inflamabilidad, influyendo negativamente en el funcionamiento de la campana.
¡Importante!
La limpieza a tiempo de los filtros metálicos, eliminando las partículas de grasa adheridas en los mismos, puede prevenir el peligro de incendio a causa de una acumulación de calor al freír o asar alimentos.
Limpieza del filtro antigrasa metálico:
- Bajo unas condiciones de funcionamiento normal (1 a 2 horas diarias), el filtro antigrasa metálico tiene que limpiarse una vez al mes. Los filtros antigrasa metálicos se pueden limpiar en un lavavajillas. Esto puede dar lugar a una ligera decoloración de los mismos.
Importante:
No mezclar con la vajilla normal los filtros antigrasa metálicos muy saturados de grasa. En caso de limpiar los filtros metálicos a mano, colocar la caja del filtro durante varias horas en una solución detergente (para vajilla) muy caliente, para reblandecer la grasa adherida. No utilizar agentes limpiadores agresivos que contengan ácidos o álcalis. Limpiarlos a continuación con un cepillo, enjuagarlos bien y dejarlos escurrir.

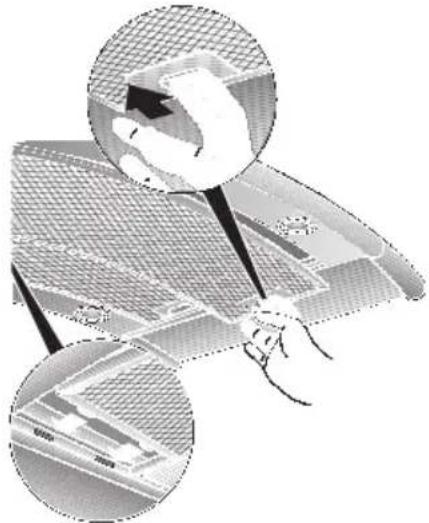

Desmontar y montar los filtros antigrasa metálicos:
¡Atención! Las lámparas halógenas tienen que estar desconectadas y frías.
- Presionar el enclavamiento de los filtros antigrasa en dirección a la flecha. Abatir los filtros antigrasa hacia abajo.
- Limpiar los filtros.
- Montar los filtros limpios en su sitio.
Filtro de carbón activo:
Para retener los olores durante el funcionamiento de la campana extractora con evacuación del aire al interior (recirculación del aire). ¡Atención!
A medida que crece el grado de saturación de la esterilla de bajo con partículas de grasa, aumenta su inflamabilidad, influyendo negativamente en el funcionamiento de la campana.
Importante:
La limpieza a tiempo de los filtros metálicos, eliminando las partículas de grasa adheridas en los mismos, puede prevenir el peligro de incendio a causa de una acumulación de calor al freír o asar alimentos.

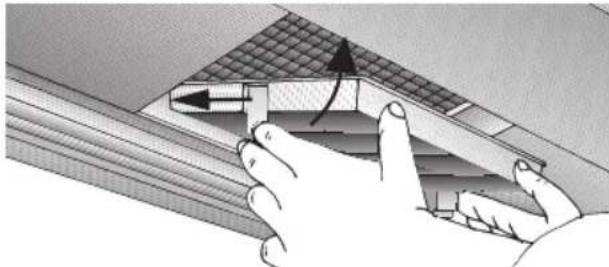

Montar el filtro:
¡Atención! Las lámparas halógenas tienen que estar desconectadas y frías.
- Desmontar los filtros antigrasa (véase a este respecto el capítulo «Desmontar y montar los filtros antigrasa metálicos»).
- Montar el filtro de carbón activo.
- Enclavar las lengüetas de sujeción en ambos lados del filtro.
- Montar los filtros antigrasa (véase al respecto el capítulo «Desmontar y montar los filtros antigrasa metálicos»).

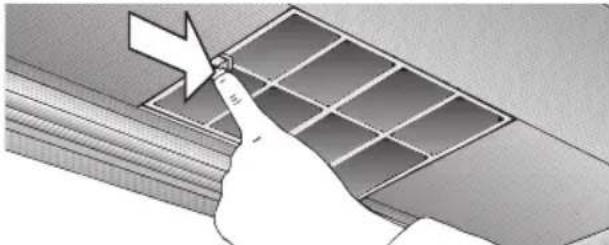

Desmontar el filtro de carbón activo:
¡Atención! Las lámparas halógenas tienen que estar desconectadas y frías.
- Desmontar los filtros antigrasa.
- Oprimir las lengüetas de sujeción por ambos lados y retirar el filtro de carbón activo hacia abajo.
- Montar los filtros antigrasa.
Sustituir el filtro de carbón activo:
- Bajo unas condiciones de funcionamiento normal (1 o 2 horas diarias), los filtros de carbón activo tienen que sustituirse una vez al año. El filtro de carbón activo puede adquirirse en el COMERCIO ESPECIALIZADO (véanse los accesorios opcionales). Utilizar solo filtros originales del fabricante.
De este modo se cumplen las normas y disposiciones de seguridad vigentes, asegurando un funcionamiento óptimo.
Evacuación del filtro de carbón activo usado:
Los filtros de carbón activo no incorporan un tipo de material o sustancia tóxica o nociva. Por esta razón, deben evacuarse conjuntamente con los residuos domésticos (cubo de basura).
Limpieza y cuidados
Desconectar la campana extractora de la red eléctrica extrayendo el cable de conexión de la toma de corriente o a través del fusible.
Al limpiar los filtros antigrasa, limpiar la grasa acumulada en los puntos accesibles del cuerpo de la campana extractora. De este modo se previene el peligro de que se inflamen los restos de grasa antiguos y la campana conserva un óptimo funcionamiento. Utilizar una solución de agua y agente lavavajillas de uso corriente caliente para limpiar la campana extractora. En caso de suciedad más resistente y fuertemente acumulada, utilizar un agente limpiacristales suave. No rascar la suciedad reseca acumulada. Reblandézcala primero aplicando sobre la misma un paño húmedo. No utilizar agentes o esponjas abrasivos. Atención: No limpiar las superficies y elementos de plástico con alcohol de quemar, dado que podrían producirse zonas o puntos de color mate.
Atención: procurar una buena ventilación de la cocina. ¡No trabajar con llamas abiertas!
Limpiar el mando desplazable del ventilador solo con un paño suave y húmedo (usar una solución de agua y agente lavavajillas suave). No usar limpiadores de acero para limpiar el mando desplazable.
Superficies de acero inoxidable:
- Usar un limpiador para acero inoxidable suave, no abrasivo. Limpiar el metal solo en dirección al pulido. No limpiar las superficies de acero inoxidable con esponjas abrasivas. ¡No emplear detergentes que contengan arena, sosa, ácidos o cloro!
Superficies de aluminio y plástico:
Utilizar solo paños suaves para limpieza de ventanas, libres de pelusas, o paños de microfibra. No utilizar paños secos. Utilizar un agente limpiacristales suave. No utilizar agentes limpiadores agresivos que contengan ácidos o álcalis. No utilizar agentes frotadores.
Sustituir las lámparas
- Desconectar la campana extractora de la red eléctrica, extrayendo el cable de conexión de la toma de corriente o a través del fusible. Las lámparas halógenas alcanzan durante su funcionamiento altas temperaturas. Por lo tanto, existe peligro de quemaduras incluso algún tiempo antes de haberlas desconectado.
- Extraer el cristal protector del emplazamiento con la ayuda de un destornillador u otro objeto semejante.
- Sustituir la lámpara halógena por una lámpara halógena corriente, 12 V, máx. 20 W, base G4.
Atención: Portalámparas con acoplamiento de clavijas. Usar un paño para manipular la lámpara.
- Colocar el cristal protector en su emplazamiento y encajarlo.
- Restablecer la alimentación de corriente introduciendo el cable de conexión en la toma de corriente o a través del fusible.
Advertencia: En caso de no funcionar la iluminación de la campana, verificar si se han montado las lámparas correctas.
Los aparatos eléctricos usados incorporan materiales valiosos que se pueden recuperar. Por ello, deben entregarse a tal efecto en un centro oficial de recogida o recuperación de materiales reciclables (por ejemplo, servicio o centro municipal de desguace o instituciones semejantes).
Su Ayuntamiento o Administración local le facilitarán gustosamente las señas del Centro de recuperación de materiales más próximo.
Antes de deshacerse de su aparato, asegúrese de inutilizarlo.
Su nuevo aparato está protegido durante el transporte hasta su hogar por un embalaje protector. Todos los materiales de embalaje utilizados son respetuosos con el medio ambiente y pueden ser reciclados o reutilizados. Contribuya activamente a la protección del medio ambiente insistiendo en unos métodos de eliminación y recuperación de los materiales de embalaje respetuosos con el medio ambiente.
Su Distribuidor o Administración local le informará gustosamente sobre las vías y posibilidades más eficaces y actuales para la eliminación respetuosa con el medio ambiente de estos materiales.
La presente campana extractora es apropiada para trabajar con evacuación del aire al exterior o al interior (sistema de recirculación del aire). Monte la campana extractora siempre por encima del centro de las zonas de cocción o los quemadores (según el tipo de cocina que se utilice). La distancia mínima a observar entre las zonas de cocción (de una placa o cocina eléctrica) y el borde inferior de la campana es de 550 mm (Fig. 1).
La campana sólo debe montarse por encima de hogares para combustibles sólidos con peligro de incendio (por ejemplo proyección de chispas) si el hogar está provisto de una protección cerrada no desmontable y se cumplen las normas y disposiciones nacionales vigentes. Esta restricción no es válida para cocinas y placas de gas. Cuanto menor sea la distancia entre la campana extractora y los quemadores, mayor posibilidad existe de que se formen gotas de agua en la parte inferior de la campana extractora debidas a la condensación del vapor de agua.
Advertencias adicionales relativas a las cocinas de gas:
Al proceder al montaje de los quemadores de una placa de cocción o cocina de gas, deberán observarse estrictamente las normas y disposiciones legales vigentes en cada país (en Alemania, por ejemplo, son las Normas Técnicas para Instalación de Equipos de Gas TRGI). Respete las normas y disposiciones, así como las instrucciones y consejos de montaje facilitados por los fabricantes de las cocinas y aparatos de gas. Esta campana extractora sólo debe montarse con un lateral junto a un armario o pared alta. Distancia mínima a observar: 50 mm. La distancia mínima entre el borde inferior de la campana extractora y el borde superior de la parrilla para colocar recipientes de las zonas de cocción (quemadores) de una placa de cocción o cocina de gas: 650 mm (Fig. 1).

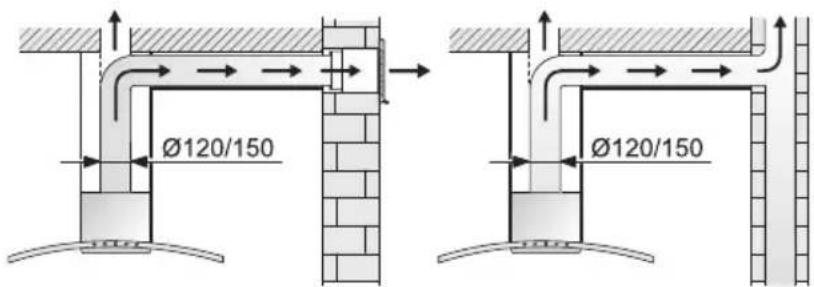

Funcionamiento con evacuación del aire al exterior
El aire de evacuación puede salir a través de un túnel de ventilación hacia arriba o directamente al exterior, a través de la correspondiente pared.
El aire de evacuación no debe pasar a ninguna chimenea de humos o gases de escape en servicio, ni tampoco a túneles de ventilación de locales con hogares.
Antes de proceder a los trabajos de evacuación del aire al exterior, deben observarse las disposiciones legales de su localidad (por ejemplo, el reglamento local para el permiso de edificación).
En caso de haber pasado el aire de evacuación de la campana a una chimenea de humos o gases de escape fuera de servicio, deben consultarse con el deshollinador del distrito competente, observando asimismo las normas y disposiciones nacionales vigentes.
Si se utiliza la campana con evacuación del aire al exterior simultáneamente con un hogar dependiente de una chimenea (por ejemplo, calefacciones de gas, gasóleo o carbón, calentadores instantáneos, calentadores de agua), hay que procurar que exista una suficiente alimentación de aire, necesario para el proceso de combustión del hogar.
Este funcionamiento es posible sin peligro si en el local de emplazamiento del hogar no se sobrepasa la depresión admisible de 4 Pa (0,04 mbares).
Para ello, es necesario que existan aberturas no bloqueables por las que el aire de combustión pueda renovarse y ventilarse sin dificultad, por ejemplo, por puertas, ventanas o cajas murales para la alimentación o evacuación del aire, o también pueden tomarse otras medidas como, por ejemplo, instalando cerrojos invertidos o similares.
Cerciorarse de que existe una alimentación suficiente del aire. De lo contrario, el aire evacuado se vuelve a utilizar para la admisión y se corre el peligro de intoxicación.
La sola presencia de una caja mural para alimentación o evacuación del aire, sin embargo, no constituye una garantía para la observación de los límites de tolerancia válidos.
Nota: En las consideraciones y valoraciones a este respecto, siempre habrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda. Esta regla no es válida para las cocinas y placas de cocción de gas.
Las campanas extractoras montadas con evacuación del aire interior (sistema de recirculación del aire), dotadas de filtro de carbón activo, pueden configurarse sin ningún tipo de restricción.
Si el aire es evacuado pasando a través de la pared exterior, deben utilizar una caja mural telescópica.
Condiciones necesarias para lograr la óptima potencia y rendimiento de la campana extractora:
Tubo de evacuación corto y liso. - Menor número de codos posible. - Usar en lo posible tubos de gran diámetro, así como codos de gran radio. Tubos redondos:
Se aconseja emplear tubos con un diámetro interior de 150 mm; el diámetro mínimo admisible es de 120 mm. Los tubos de evacuación largos y con irregularidades, y la utilización de muchos tubos y codos de diámetro pequeño perjudican el rendimiento óptimo del aparato y provocan un aumento de ruidos desagradables durante su funcionamiento.
Los canales planos deben poseer una sección interior equivalente a la de los tubos redondos. No deben presentar ángulos demasiado agudos. Diámetro 120 mm, aprox. 113 cm²; diámetro 150 mm, aprox. 177 cm². En caso de usar tubos con diferentes diámetros: colocar una tira estanqueizante. Al trabajar con sistemas de evacuación del aire al exterior: procurar una suficiente alimentación de aire.

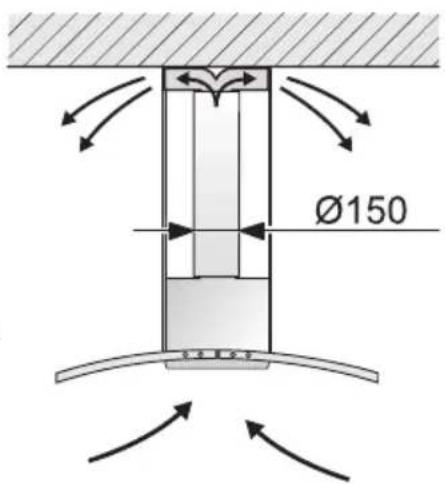

Funcionamiento con evacuación del aire hacia el interior (recirculación del aire)
Filtro de carbón activo en caso de no existir la posibilidad de trabajo con evacuación del aire hacia el exterior.
Conexión de los tubos de evacuación
Tubo con diámetro de 150 mm:
Fijar directamente el tubo de evacuación del aire en el racor de empalme.
En caso de tubos de evacuación con 120 mm de diámetro:
Fijar directamente el tubo reductor en el racor de empalme de la evacuación del aire de la campana.
Fijar el tubo de evacuación del aire al tubo reductor.
El kit de montaje completo, así como los filtros de repuesto, se pueden adquirir en el comercio especializado.
Las referencias correspondientes figuran al final de estas instrucciones de uso.
Antes del montaje

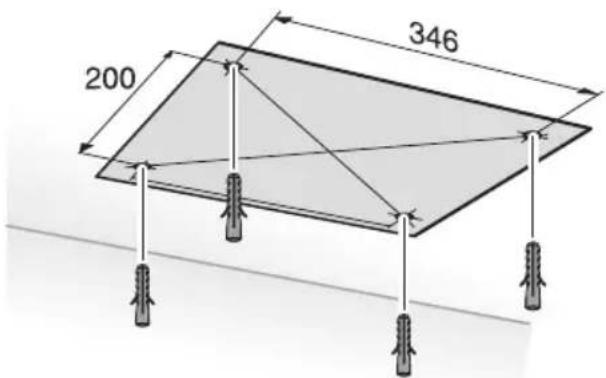

Preparativos en el techo
El techo tiene que ser liso y horizontal. Asegurar el anclaje seguro de los tacos en el techo. Los tacos suministrados con el aparato son apropiados para techos de hormigón o piedra natural. Para techos de otros materiales y características deben usarse tacos especiales para el material en cuestión.
Peso en kg:
| Evacuación del aire al exterior | Recirculación del aire |
| 29,5 30,2 |
Nos reservamos el derecho de introducir modificaciones o cambios constructivos en los aparatos como consecuencia del progreso técnico.
Conexión eléctrica
La campana extractora podrá conectarse a una toma (caja) de corriente provista de puesta a tierra. La toma de corriente deberá encontrarse o montarse en el techo, directamente por encima del revestimiento decorativo de la campana.
Características eléctricas:
figuran en la placa de características que es accesible después de quitar los marcos de filtro, en la parte interior del aparato.
En caso de reparación de la campana, deberá desconectarse siempre el aparato de la red eléctrica, antes de iniciar los trabajos correspondientes.
Longitud del cable de conexión a la red eléctrica: 1,30 m.
En caso de necesitar una conexión fija a la red eléctrica:
El aparato sólo debe ser conectado a la red eléctrica por un instalador-electricista registrado como tal en la Empresa de abastecimiento de energía eléctrica de la zona. Como dispositivo de separación se admiten interruptores con una abertura de contacto superior a 3 mm y desconexión de todas las fases. Esto incluye interruptores LS y contactores.
En caso de producirse daños en el cable de conexión del aparato, éste deberá ser sustituido por el fabricante, un especialista del Servicio de Asistencia Técnica Oficial o un especialista del ramo, a fin de evitar situaciones de peligro.
La campana extractora cumple las normas comunitarias en materia de radiodesparasitaje.
Montaje
La presente campana extractora ha sido diseñada para el montaje en el techo de la cocina o en un techo suspendido de suficiente estabilidad y calidad de sustentación.

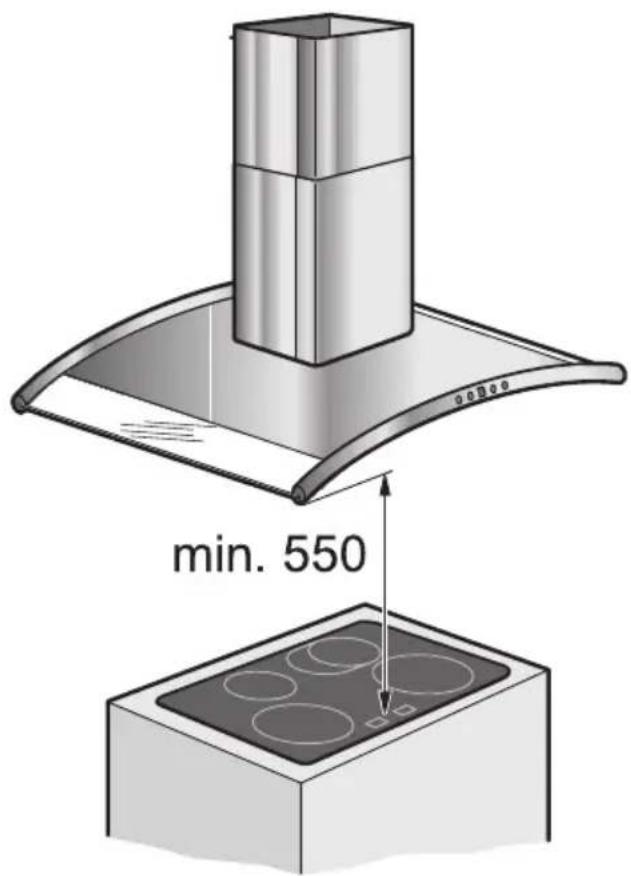

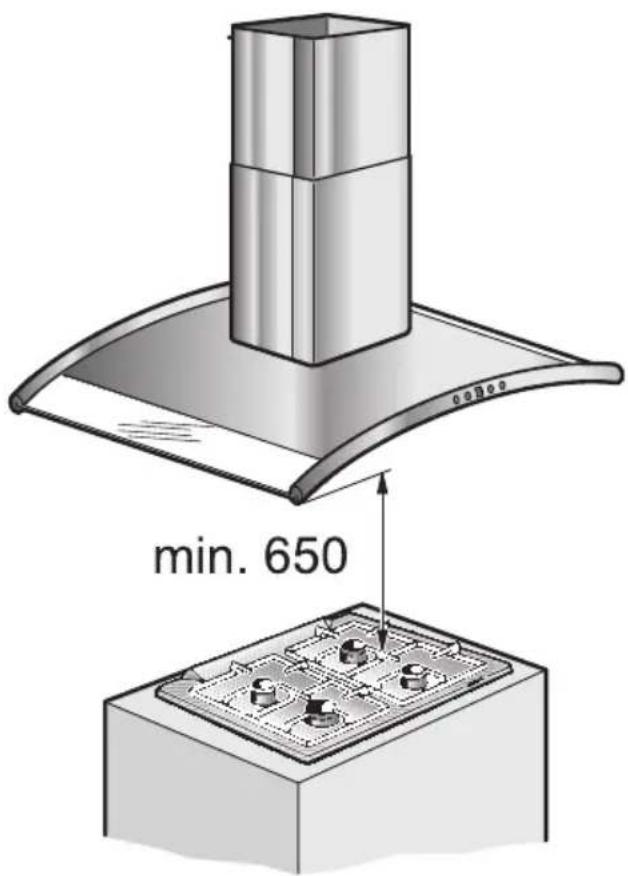

△ Prestar atención a las distancias mínimas a observar entre la zona de cocción y la campana extractora de 550 mm para las placas de cocción eléctricas y 650 mm para las placas de cocción de gas. 1. Marcar el centro de la campana extractora en el techo. 2. Marcar en el techo la posición de los tornillos con ayuda de la plantilla correspondiente. 3. Practicar cinco taladros con una broca de 8 mm de diámetro; introducir los tacos a ras del techo.

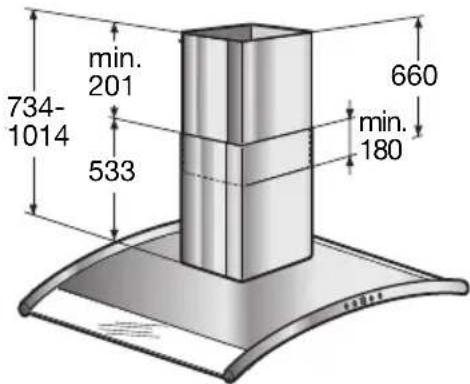

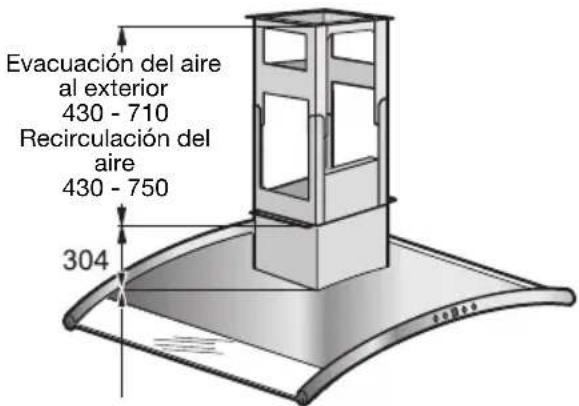

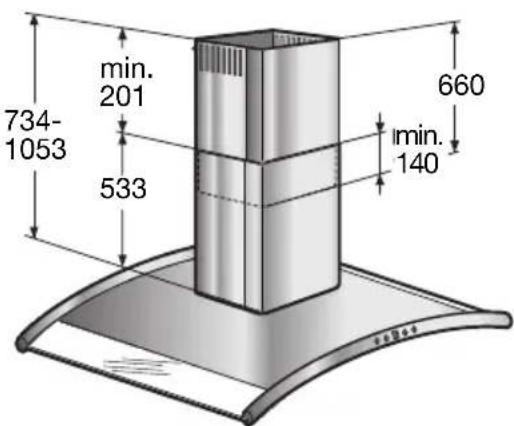

- Determinar la altura total del bastidor de soporte.
- Se obtiene de la altura del techo, la altura del zócalo y la distancia a observar entre la placa de cocción y la campana extractora.
mín. 550 Eléctr. 650 Gas

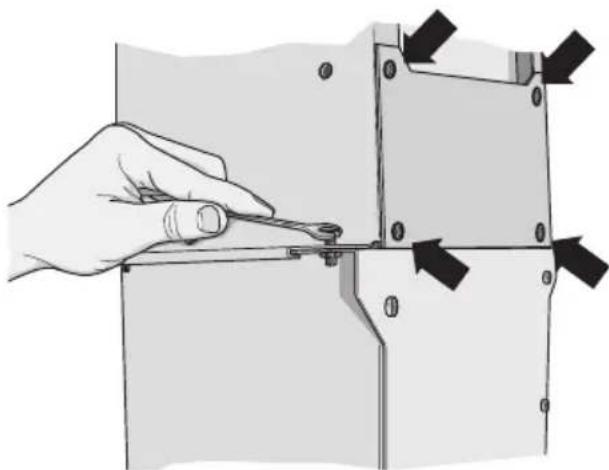

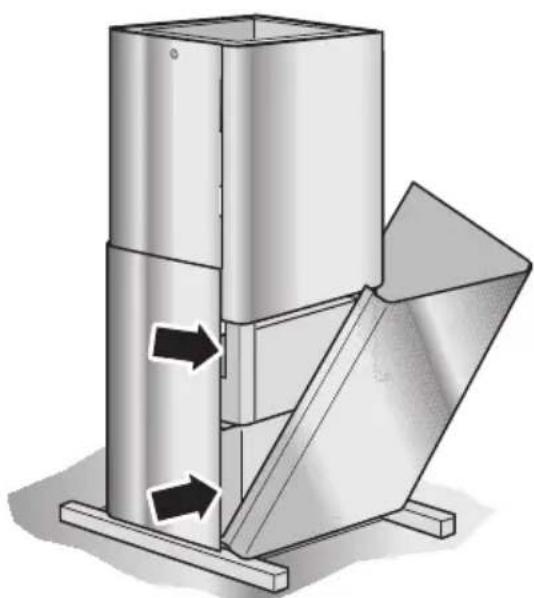

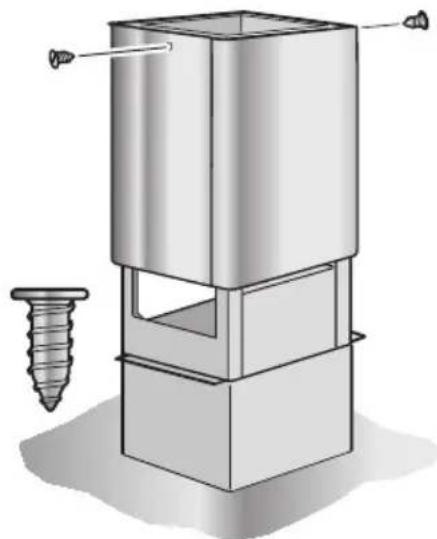

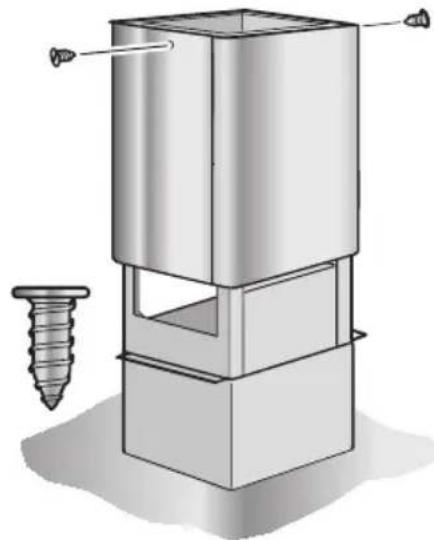

Montaje

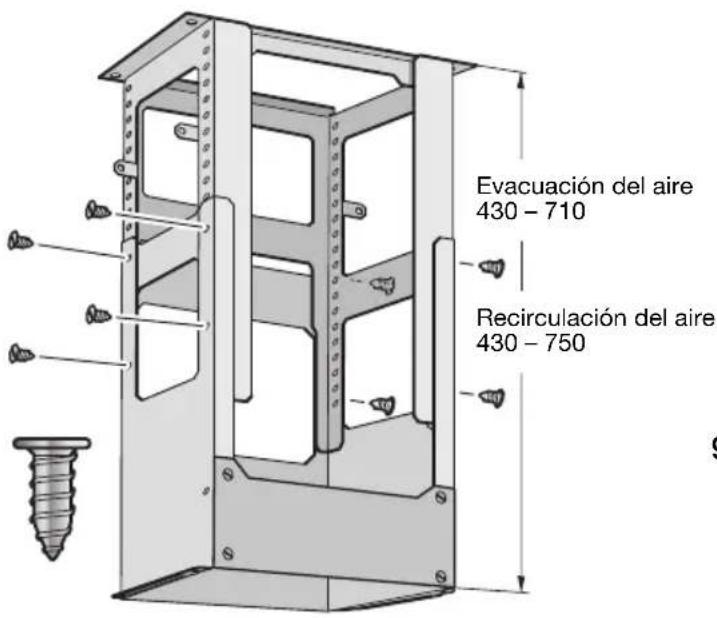

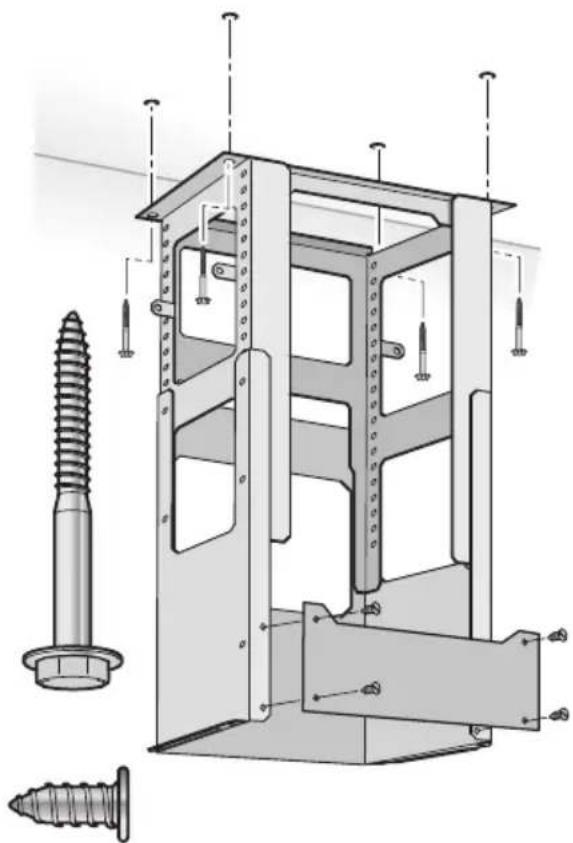

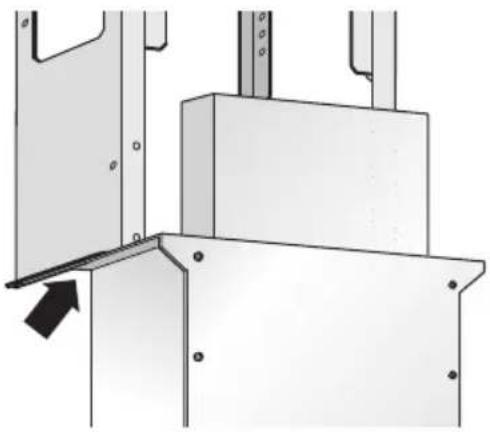

- Unir y fijar las partes superior e inferior del bastidor de soporte en la altura total determinada previamente, con 8 tornillos.

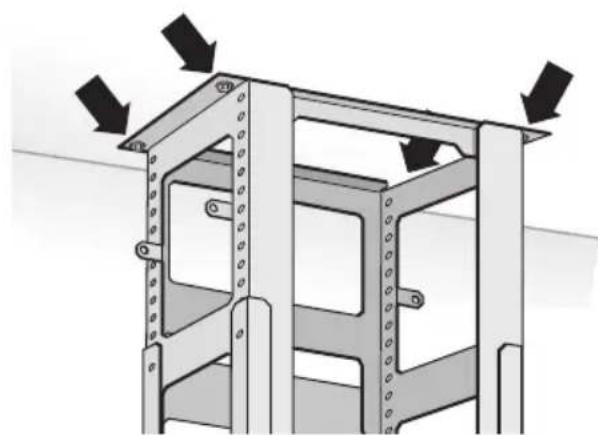

- Fijar el bastidor de soporte al techo con 4 tornillos.

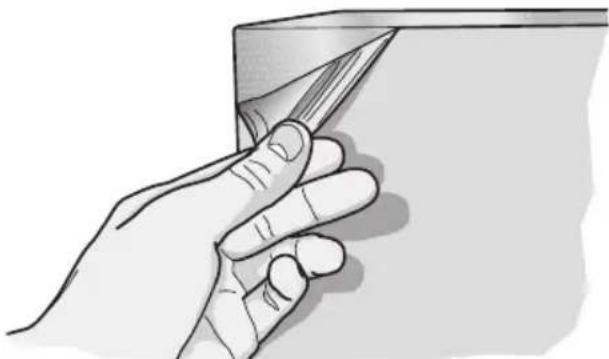

- Retirar el revestimiento.
- Introducir la campana en el bastidor de soporte con referencia de los elementos auxiliares de montaje.
- Atornillar la campana extractora al bastidor de soporte; colocar y atornillar el revestimiento en su sitio.
- Alinear la campana extractora, soltando previamente los tornillos de fijación al techo del bastidor de soporte.
Montaje
- Empalmar el tubo de evacuación del aire en la campana extractora.
- Conectar el aparato a la red eléctrica.
- Retirar cuidadosamente las láminas protectoras.
- Colocar los dos elementos de la parte superior del revestimiento de chimenea sobre el cuerpo de la campana y encajarlos con los clips correspondientes.
Proteger la campana contra daños o desperfectos!
- Deslizar el elemento superior del revestimiento de chimenea hacia arriba y atornillarlo.
- Insertar los dos elementos del revestimiento de chimenea inferior y fijarlos mediante los clips correspondientes.
Proteger la campana contra daños o desperfectos!
- DESCRIPCIÓN DEL APARATO
- MODALIDADES DE FUNCIONAMIENTO
- EVACUACIÓN DEL AIRE HACIA EL EXTERIOR
- EVACUACIÓN DEL AIRE HACIA EL INTERIOR (SISTEMA DE RECIRCULACIÓN DEL AIRE)
- ANTES DE LA PUESTA EN MARCHA INICIAL DEL APARATO
- PLACAS DE COCCIÓN DE GAS / COCINAS DE GAS
- AVERÍAS Y PERTURBACIONES
- MANEJO DE LA CAMPANA EXTRACTORA
- CONECTAR EL VENTILADOR
- AJUSTAR EL ESCALÓN DE POTENCIA DEL VENTILADOR
- ESCALÓN INTENSIVO
- ILUMINACIÓN
- FILTROS Y MANTENIMIENTO
- FILTRO ANTIGRASA
- ¡ATENCIÓN
- ¡IMPORTANTE
- LIMPIEZA DEL FILTRO ANTIGRASA METÁLICO
- IMPORTANTE
- DESMONTAR Y MONTAR LOS FILTROS ANTIGRASA METÁLICOS
- FILTRO DE CARBÓN ACTIVO
- MONTAR EL FILTRO
- DESMONTAR EL FILTRO DE CARBÓN ACTIVO
- SUSTITUIR EL FILTRO DE CARBÓN ACTIVO
- EVACUACIÓN DEL FILTRO DE CARBÓN ACTIVO USADO
- LIMPIEZA Y CUIDADOS
- SUPERFICIES DE ACERO INOXIDABLE
- SUPERFICIES DE ALUMINIO Y PLÁSTICO
- SUSTITUIR LAS LÁMPARAS
- ADVERTENCIAS ADICIONALES RELATIVAS A LAS COCINAS DE GAS
- FUNCIONAMIENTO CON EVACUACIÓN DEL AIRE AL EXTERIOR
- CONEXIÓN DE LOS TUBOS DE EVACUACIÓN
- EN CASO DE TUBOS DE EVACUACIÓN CON 120 MM DE DIÁMETRO
- ANTES DEL MONTAJE
- PREPARATIVOS EN EL TECHO
- PESO EN KG
- CONEXIÓN ELÉCTRICA
- CARACTERÍSTICAS ELÉCTRICAS
- MONTAJE
Marca : NEFF
Modelo : I89D55N0
Categoría : Campana extractora
