Produkttyp	Dunstabzugshaube
Marke	Neff
Modell	I89D55N0
Betriebsart	Abluft oder Umluft mit Aktivkohlefilter
Saugleistung	Mehrere Geschwindigkeiten + Intensivstufe (automatische Rückkehr nach 10 Min.)
Beleuchtung	Halogen 12 V, 20 W max, Fassung G4
Fettfilter	Metall, spülmaschinenfest
Aktivkohlefilter	Jährlicher Austausch (optional, für Umluft)
Gewicht (Abluft)	29,5 kg
Gewicht (Umluft)	30,2 kg
Netzkabellänge	1,30 m
Stromversorgung	220-240 V ~ 50 Hz, Schutzkontaktstecker
Rohrdurchmesser	120 mm oder 150 mm
Mindestabstand Kochfeld	550 mm (Elektro) / 650 mm (Gas)
Montage	Decke oder Zwischendecke
Materialien	Edelstahl, Aluminium, Kunststoff
Bedienung	Tasten +, -, 0 für Geschwindigkeit und Stopp
Geschwindigkeitsanzeige	Digitalanzeige
Sicherheit	Automatische Abschaltung Intensivstufe, Brandschutz (Filterreinigung)
Reinigung	Weiches Tuch, Seifenwasser, keine Scheuermittel
Ersatzteile verfügbar	Lampen, Fettfilter, Aktivkohlefilter

Häufig gestellte Fragen - I89D55N0 NEFF

Wie reinige ich die Metallfettfilter?

Die Metallfettfilter können in der Spülmaschine oder von Hand mit warmem Seifenwasser gereinigt werden. Sie sollten bei normalem Gebrauch (1-2 Std./Tag) etwa einmal im Monat gereinigt werden.
Achtung: Keine aggressiven, sauren oder basischen Reinigungsmittel verwenden.

Wann muss der Aktivkohlefilter gewechselt werden?

Der Aktivkohlefilter sollte bei normalem Gebrauch (1-2 Std./Tag) etwa einmal jährlich gewechselt werden. Verwenden Sie nur Original-Neff-Filter für optimale Funktion.

Wie wechsle ich eine Halogenlampe?

Schalten Sie die Dunstabzugshaube zunächst spannungsfrei. Entfernen Sie den Lampenring mit einem Schraubendreher. Ersetzen Sie die Lampe durch eine Halogenlampe 12 V, 20 W max, Fassung G4. Verwenden Sie ein sauberes Tuch, um die Lampe zu handhaben. Setzen Sie den Ring wieder ein und schalten Sie die Haube wieder ein.

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Bei Elektroherden beträgt der Mindestabstand 550 mm. Bei Gasherden beträgt der Mindestabstand 650 mm von der Unterkante der Haube bis zur Kochfläche.

Wie stelle ich die Sauggeschwindigkeit ein?

Verwenden Sie die Taste + zum Erhöhen der Geschwindigkeit, die Taste - zum Verringern und die Taste 0 zum Ausschalten. Die Intensivstufe (P) wird durch mehrmaliges Drücken von + aktiviert und kehrt nach 10 Minuten automatisch zur vorherigen Geschwindigkeit zurück.

Was tun, wenn die Dunstabzugshaube nicht funktioniert?

Überprüfen Sie, ob die Haube eingesteckt ist und der Schutzschalter nicht ausgelöst hat. Wenn die Beleuchtung nicht funktioniert, prüfen Sie, ob die Lampen richtig eingedrückt sind. Bei anhaltenden Störungen wenden Sie sich an den Neff-Kundendienst und nennen Sie die E-Nr, die sich auf dem Typenschild im Inneren des Geräts befindet.

Wie installiere ich die Dunstabzugshaube an der Decke?

Markieren Sie mit der Schablone den Mittelpunkt und die Bohrlöcher. Bohren Sie 4 Löcher mit 8 mm und setzen Sie Dübel. Montieren Sie die Halterung in der gewünschten Höhe (Mindestabstand zum Kochfeld beachten). Schrauben Sie die Halterung an der Decke fest, schieben Sie dann die Haube auf die Montagezubehörteile und schrauben Sie sie fest. Montieren Sie anschließend die Verkleidungen.

Kann ich die Dunstabzugshaube ohne Aktivkohlefilter verwenden?

Ja, wenn Sie die Haube im Abluftbetrieb verwenden, ist der Aktivkohlefilter nicht erforderlich. Im Umluftbetrieb ist er zur Geruchsbeseitigung unerlässlich. Ohne ihn bleiben die Gerüche erhalten.

Wie vermeide ich Brandgefahren?

Reinigen Sie die Fettfilter regelmäßig (mindestens einmal im Monat) und wechseln Sie den Aktivkohlefilter jährlich. Flambieren Sie niemals unter der Dunstabzugshaube und beaufsichtigen Sie immer Speisen mit heißem Öl oder Fett. Mit Fett gesättigte Filter können sich entzünden.

Welche Reinigungsmittel für Edelstahl verwenden?

Verwenden Sie ein spezielles Edelstahlreinigungsmittel, das ohne Kratzer reinigt. Reiben Sie in Polierrichtung. Vermeiden Sie Scheuerschwämme, Natronlauge, Säuren, Chlor und sandhaltige Produkte. Für Aluminium- oder Kunststoffoberflächen verwenden Sie ein weiches fusselfreies Tuch und ein nicht aggressives Glasreinigungsmittel.

BEDIENUNGSANLEITUNG I89D55N0 NEFF

Gebrauchs- und Montageanleitung

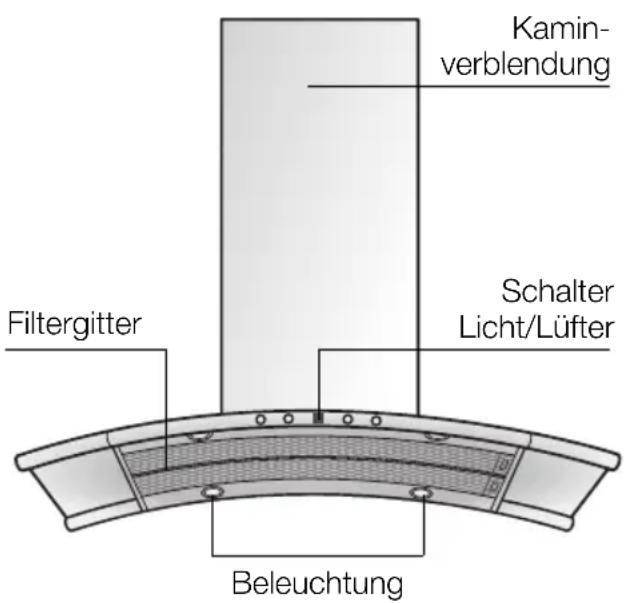

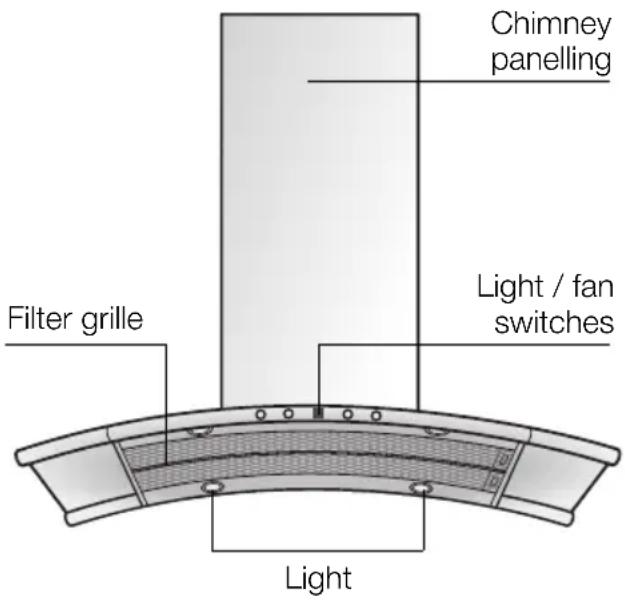

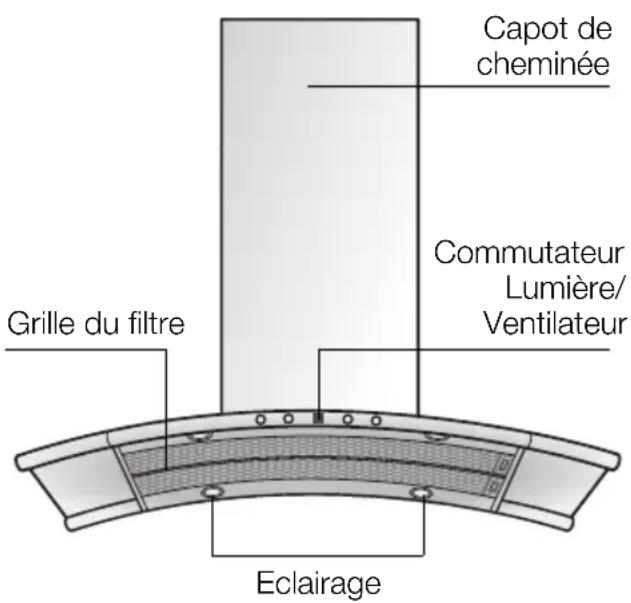

Gerätebeschreibung Betriebsarten

Betriebsarten

Abluftbetrieb:

Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitet ihn durch den Fettfilter ins Freie. Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf. Die Küche bleibt weitgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet. Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Umluftbetrieb:

Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung). Das komplette Montage-Set sowie die Ersatzfilter können Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanleitung. Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Küche zurück. Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf. Der Aktivkohlefilter bindet die Geruchsstoffe.

Wird kein Aktivkohlefilter eingebaut, können keine Geruchsstoffe des Kuchendunstes gebunden werden.

Wichtige Hinweise:

Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen. Diese Dunstabzugshaube entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden. Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanweisung). Diese Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt. Dunstabzugshaube nur mit eingesetzten Lampen betreiben. Defekte Lampen sollen sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden. Dunstabzugshaube nie ohne Fettfilter betreiben. Überhitzte Fette oder Öle können sich leicht entzünden. Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten. Unter der Dunstabzugshaube nicht flambieren. Brandgefahr am Fettfilter durch aufsteigende Flammen. Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.

• Bevor Sie das neue Gerät benutzen, lesen Sie bitte sorgfältig die Gebrauchsanleitung. Sie enthält wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes. Bewahren Sie die Gebrauchs- und Montageanweisung ggf. für einen Nachbesitzer gut auf.

1 Ist das Gerät beschädigt, dürfen Sie es nicht in Betrieb nehmen. Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).

Gas-Kochmulden / Gas-Herde

Betreiben Sie nicht alle Gas-Kochstellen gleichzeitig über längere Zeit (max. 15 Minuten) bei höchster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.

Störungen

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis).

Bei Anruf bitte angeben:

E-Nr.

FD

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenraum der Dunstabzugshaube zu finden.

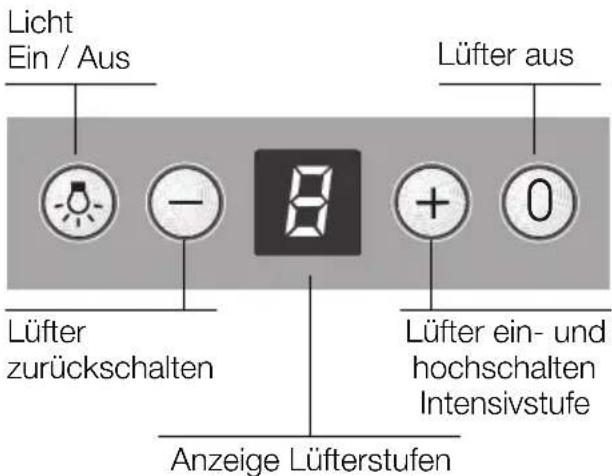

Bedienen der Dunstabzugshaube

Der Kuchendunst wird am

wirkungsvollsten beseitigt durch:

Einschalten der Dunstabzugshaube bei Kochbeginn.

Ausschalten der Dunstabzugshaube erst wenige Minuten nach Kochende.

Einschalten des Lüfters:

Drücken Sie die Taste +.

Einstellen der gewünschten Lüfterstufe:

Drücken Sie die Taste +. Der Lüfter schaltet eine Stufe höher.

Drücken Sie die Taste -. Der Lüfter schaltet eine Stufe tiefer.

Ausschalten des Lüfters:

Drücken Sie die Taste 0. Oder:

Drücken Sie die Taste - so oft, bis der Lüfter ausschaltet.

Intensivstufe:

Durch die Intensivstufe wird die höchste Leistung erreicht. Sie wird kurzzeitig benötigt.

Drücken Sie die Taste + so oft, bis die Anzeige P leuchtet.

Wird die Intensivstufe nicht von Hand ausgeschaltet, schaltet der Lüfter nach 10 Minuten selbsttätig auf Stufe 1 zurück.

Beleuchtung:

Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist.

Filter und Wartung

Fettfilter:

Zur Aufnahme der fettigen Bestandteile des Kuchendunstes sind Metall-Fettfilter eingesetzt.

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Reinigen der Metall-Fettfilter:

Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettfilter 1x im Monat gereinigt werden. Das Reinigen kann in der Geschirrspülmaschine erfolgen. Dabei ist eine leichte Verfärbung möglich. Der Filter muss locker in der Geschirrspülmaschine liegen. Er darf nicht eingeklemmt sein.

Wichtig:

Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

Beim Reinigen von Hand, die Fettfilter in heißer Spüllauge einweichen. Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden. Danach abbürsten, gut ausspülen und abtropfen lassen.

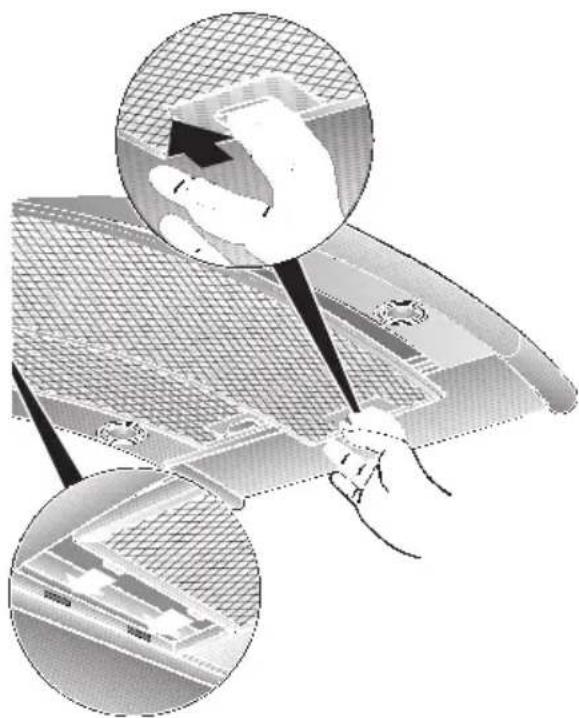

Aus- und Einbauen der Metall-Fettfilter:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Drücken Sie die Raste an den Fettfilter in Pfeilrichtung ein und klappen Sie die Fettfilter ab.

1. Reinigen Sie die Fettfilter.
2. Setzen Sie die gereinigten Fettfilter wieder ein.

Aktivkohlefilter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitigen Wechsel des Aktivkohlefilters wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

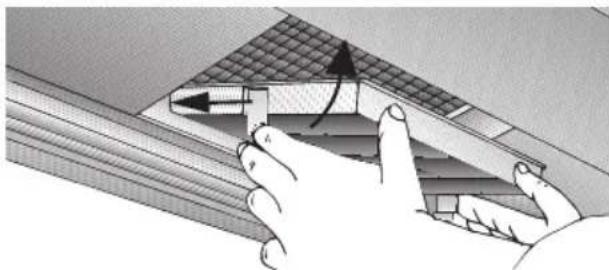

Einbauen:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Bauen Sie die Fettfilter aus (siehe Aus- und Einbau der Metall-Fettfilter).
2. Setzen Sie den Aktivkohlefilter ein.

1. Rasten Sie die Laschen auf beiden Seiten ein.
2. Bauen Sie den Fettfilter ein (siehe Aus- und Einbauen des Metall-Fettfilters).

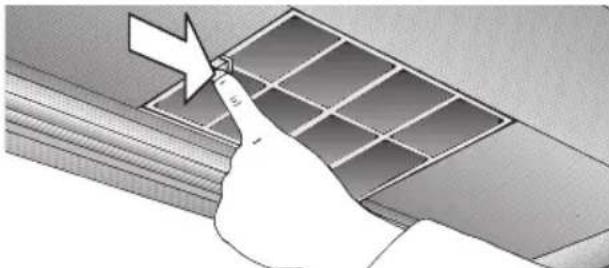

Ausbauen:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Bauen Sie den Fettfilter aus.
2. Drücken Sie die Laschen auf beiden Seiten ein und nehmen Sie den Aktivkohlefilter nach unten ab.

1. Bauen Sie den Fettfilter ein.

Wechsel des Aktivkohlefilters:

Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Aktivkohlefilter ungefähr 1 x im Jahr ausgetauscht werden. Der Aktivkohlefilter ist im Fachhandel erhältlich (siehe Sonderzubehör). Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet.

Entsorgung des alten Aktivkohlefilters:

Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmüll entsorgt werden.

Reinigen und Pflege

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

Beim Reinigen der Fettfilter die zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten. Zum Reinigen der Dunstabzugshaube heiße Spüllauge oder mildes Fensterputzmittel verwenden. Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf. Keine scheuernden Mittel oder kratzende Schwämme verwenden. Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es könnten matte Stellen entstehen. Vorsicht! Küche ausreichend belüften, keine offene Flamme.

Die Bedientasten nur mit milder Spüllauge und einem weichen, feuchten Tuch reinigen. Keinen Edelstahlreiniger für die Bedientasten verwenden.

Edelstahloberflächen:

• Verwenden Sie einen milden, nicht scheuernden Edelstahlreiniger. Reinigen Sie nur in Schliffrichtung. Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

Aluminium-, Lack- und Kunststoffoberflächen:

• Verwenden Sie ein weiches, fusselfreies Fenster- oder Mikrofasertuch. Keine trockenen Tücher verwenden. Verwenden Sie ein mildes Fensterreinigungsmittel. Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden. Keine Scheuermittel verwenden.

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos. Die Halogenbirnen werden bei Betrieb sehr heiß. Auch eine Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr.
2. Nehmen Sie den Lampenring mit einem Schraubenzieher oder ähnlichem ab.

1. Tauschen Sie die Halogenbirne aus (handelsübliche Halogenbirne, 12 Volt, max. 20 Watt, Sockel G4). Achtung: Steckfassung. Zum Anfassen der Birne ein sauberes Tuch verwenden.

1. Rasten Sie den Lampenring wieder ein.
2. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Hinweis: Sollte die Beleuchtung nicht funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.

Wichtige Hinweise

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar. Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung. Die Dunstabzugshaube ist für Abluft- und Umluftbetrieb verwendbar. Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen. Mindestabstand zwischen Elektro-Kochstellen und Unterkante der Dunstabzugshaube: 550 mm, Abb. 1. Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgefahr (z. B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene, nicht abnehmbare Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas-Herde und Gas-Mulden. Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen, desto größer ist die Möglichkeit, dass sich durch aufsteigenden Wasserdampf unten an der Dunstabzugshaube Tropfen bilden können.

Zusätzliche Hinweise bei Gas-Kochgeräten:

Bei der Montage von Gaskochstellen sind die national einschlägigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten. Es müssen die jeweils gültigen Einbauvorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden. Die Dunstabzugshaube darf nur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50 mm Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topfräger und Unterkante der Dunstabzugshaube: 650 mm, Abb. 1.

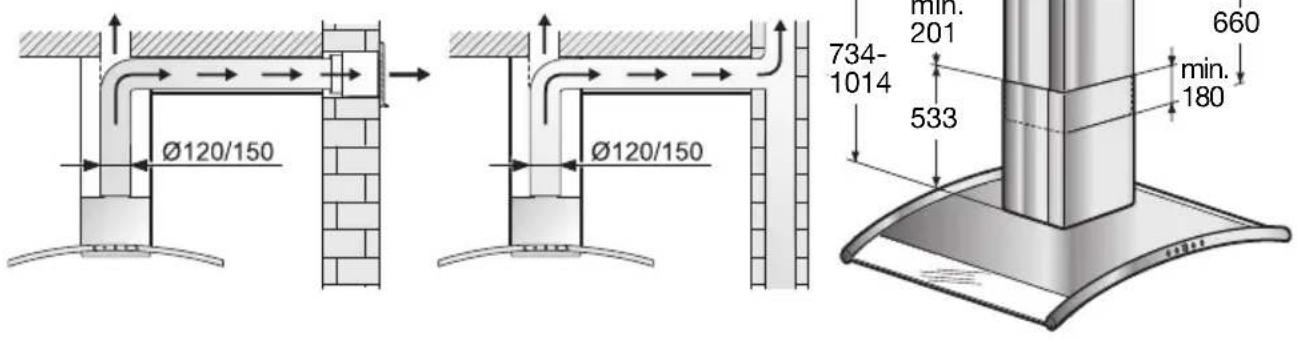

Vor der Montage

Abluftbetrieb

Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkästen oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

Optimale Leistung der Dunstabzugshaube:

Kurzes, glattes Abluftrohr. Möglichst wenige Rohrbögen. Möglichst große Rohrdurchmesser und große Rohrbögen.

Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Geräuscherhöhung.

Rundrohre:

Wir empfehlen

Innendurchmesser 150 mm, mindestens 120 mm

Flachkanäle müssen einen gleichwertigen Innenquerschnitt wie Rundrohre haben.

Sie sollen keine scharfen Umlenkungen haben.

120 mm ca. 113 cm², 150 mm ca. 177 cm²

Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen. Bei Abluftbetrieb für ausreichend Zuluft sorgen.

Anschluss Abluftrohr Ø 150 mm:

□ Abluftrohr direkt am Luftstutzen befestigen.

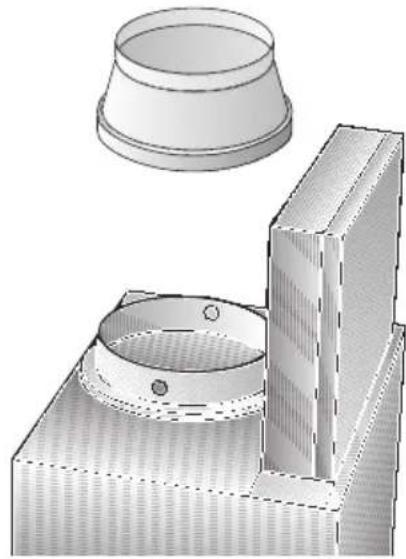

Anschluss Abluftrohr Ø 120 mm:

Reduzierstutzen direkt am Luftstutzen befestigen.

Abluftrohr am Reduzierstutzen befestigen.

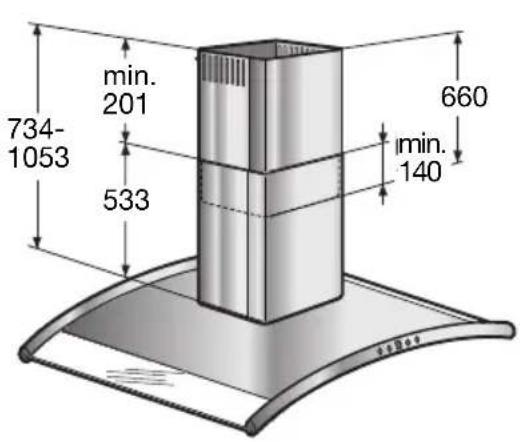

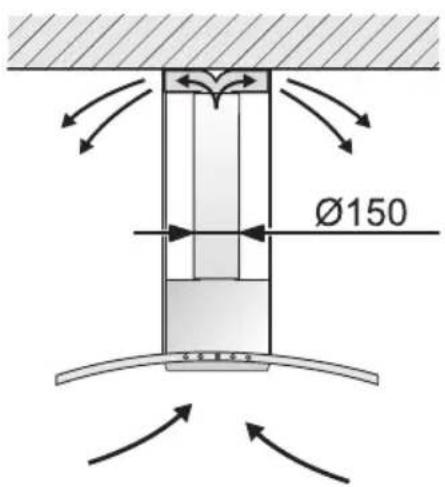

Umluftbetrieb

Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.

Das komplette Montage-Set können Sie beim Fachhandel erwerben.

Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanweisung.

Vorbereiten der Decke

Die Decke muss eben und waagerecht sein. Für festen Halt der Dübel ist zu sorgen. Die beiliegenden Dübel sind für Beton und Naturstein geeignet.

Bei anderen Deckenmaterialien müssen darauf geeignete Befestigungsmittel verwendet werden.

Gewicht in kg:

Abluft Umluft
	30,229,5

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten.

Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden.

Die Schutzkontaktsteckdose möglichst im Bereich der Kaminverblendung anbringen.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen - im Innenraum des Gerätes - zu finden.

Bei Reparaturen die Dunstabzugshaube generell stromlos machen.

Länge der Anschlussleitung: 1,30 m.

Bei erforderlichem Festanschluss:

Die Dunstabzugshaube darf in jedem Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installeur angeschlossen werden.

Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehören LS-Schalter und Schütze.

Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden.

Diese Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

Einbauen

Die Dunstabzugshaube ist zur Montage an die Küchendecke oder eine stabile abgehängte Decke vorgesehen.

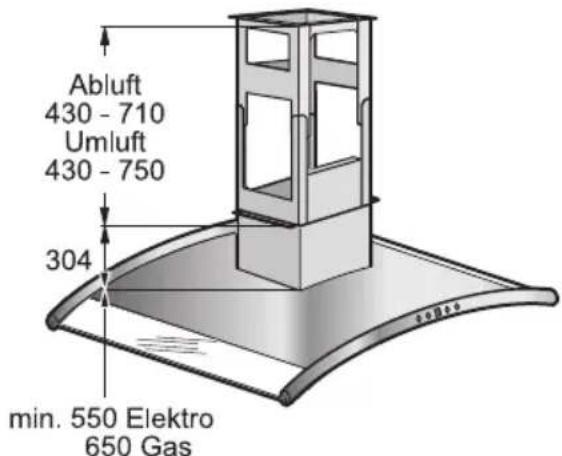

Auf Mindestabstand Kochstelle - Dunstabzugshaube von 550 mm bei Elektro-Kochstellen bzw. 650 mm bei Gas-Kochstellen achten.

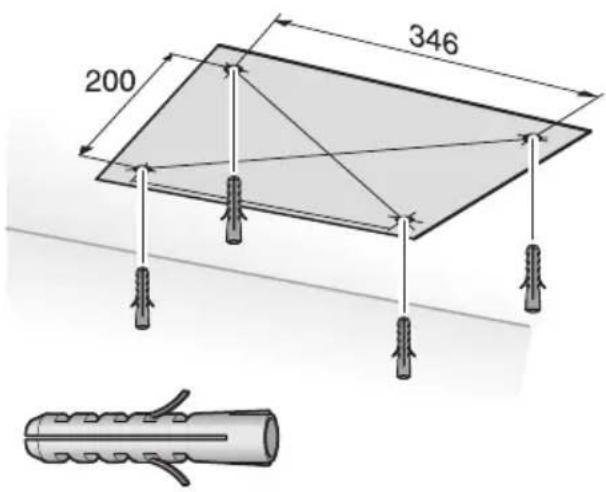

1. An der Decke den Mittelpunkt der Dunstabzugshaube anzeichnen.
2. Mit Hilfe der Schablone Positionen für die Schrauben an der Decke anzeichnen.
3. 4 Löcher φ 8 mm bohren und Dübel deckenbündig eindrücken.

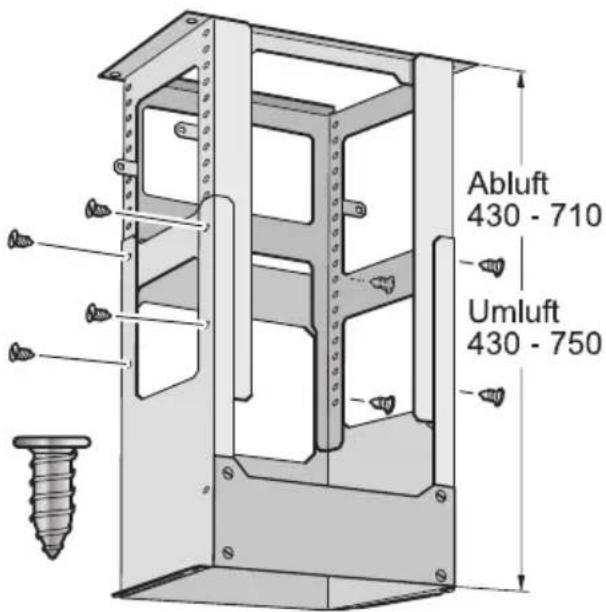

1. Die Gesamthöhe des Tragegestelles festlegen.

-Ergibt sich aus der Deckenhöhe, der Sockelhöhe und den entsprechenden Abständen zwischen Kochmulde und Dunstabzugshaube.

Einbauen

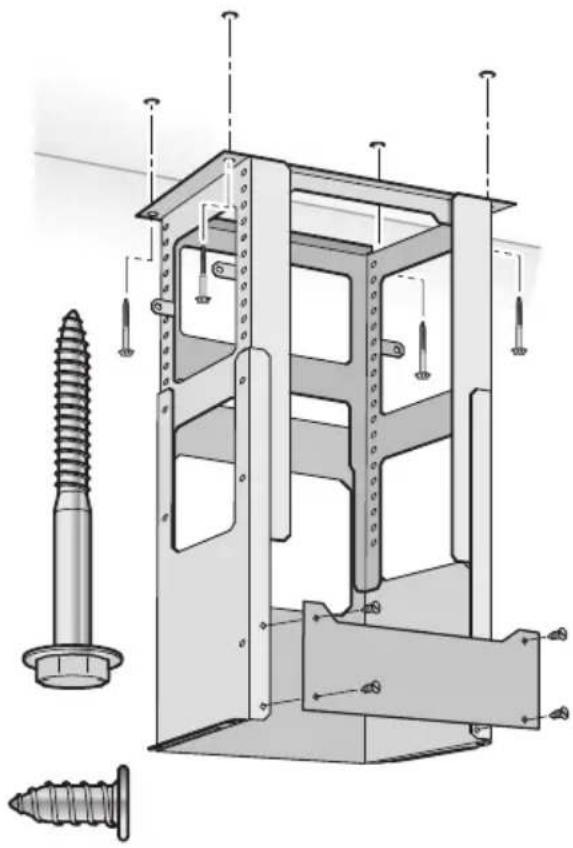

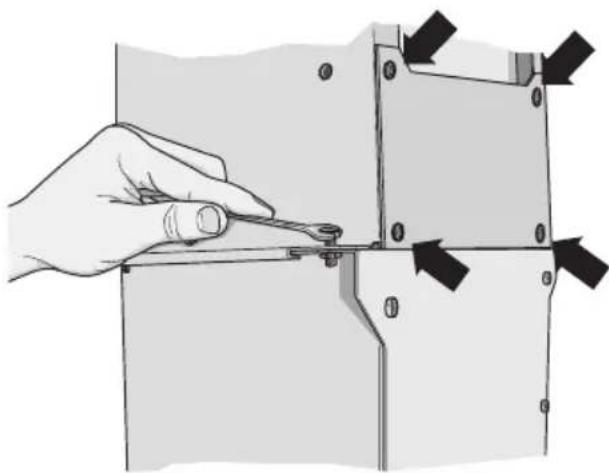

1. Ober- und Unterteil des Tragegestelles in der festgelegten Gesamthöhe mit 8 Schrauben zusammenschrauben.

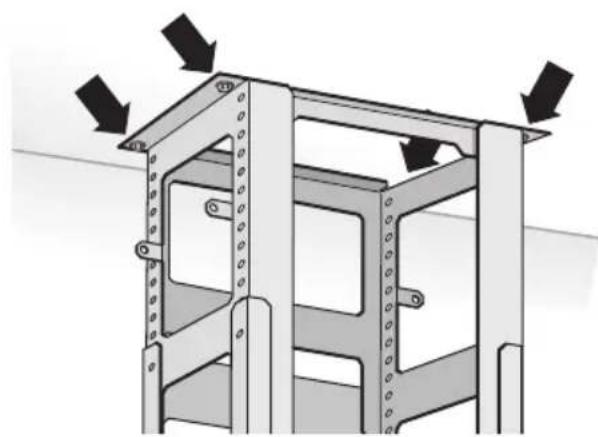

1. Tragegestell mit 4 Schrauben an die Decke schrauben.
2. Blende entfernen.

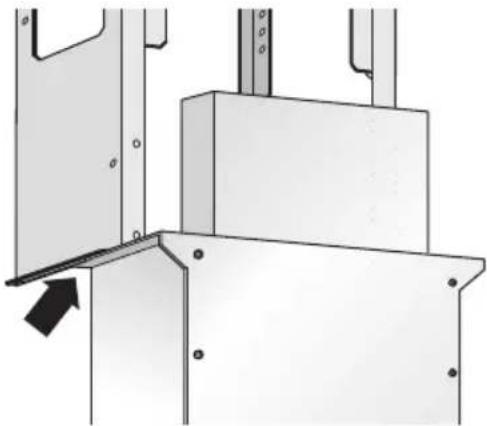

1. Dunstabzugshaube über die Montagehilfen am Tragegestell einschieben.

1. Dunstabzugshaube mit dem Tragegestell verschrauben und die Blende wieder anschrauben.

1. Dunstabzugshaube ausrichten. Dazu die Deckenschrauben des Tragegestells lösen.

Einbauen

1. Rohrverbindung herstellen.
2. Elektrische Verbindung herstellen.

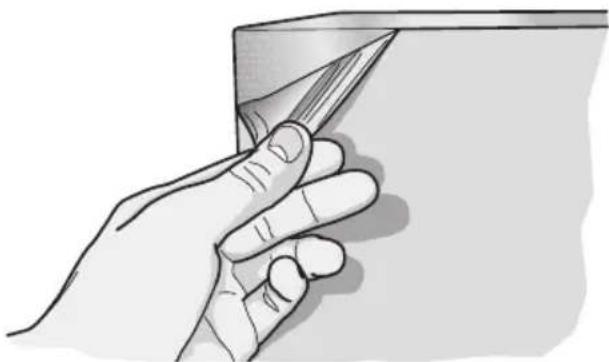

3. Schutzfolien vorsichtig abziehen.

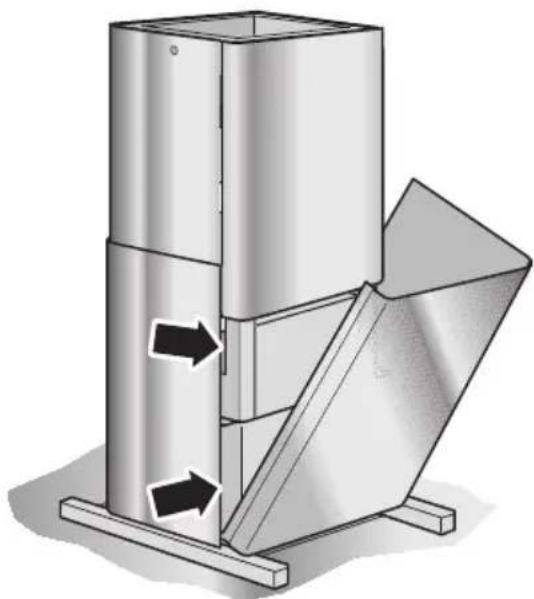

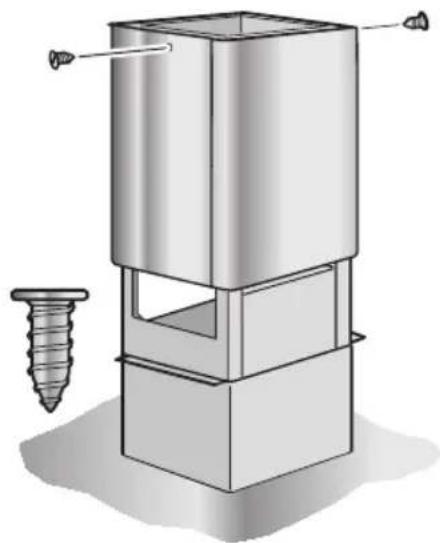

1. Die beiden Teile des oberen Kamins auf der Dunstabzugshaube aufsetzen und zusammenklipsen.

Dabei die Dunstabzugshaube vor Beschädigungen schützen.

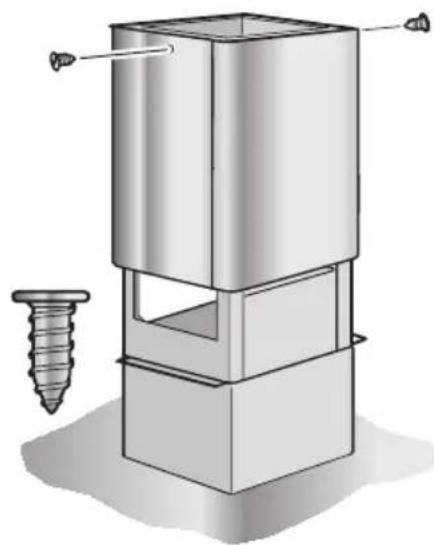

1. Oberes Kaminteil hochschieben und festschrauben.

1. Die beiden Teile des unteren Kamins einsetzen und zusammenklipsen.

Dabei die Dunstabzugshaube vor Beschädigungen schützen.

Betriebsarten

Abluftbetrieb:

Beschreibung des Geräts

Hierdurch wird die Abzugshaube vor Beschädigung geschützt.

120 mm ca. 113 cm² 150 mm ca. 177 cm²

Noch Fragen? Sie erreichen uns:

Postfach 83 01 01 Quellenstraße 2 Per Telefon:

D-81701 München A-1100 Wien

Fax: +49 (0) 89 / 45 90-35 32 Fax: [phone]

Internet: www.neff.de Internet: www.neff.at

NeffCOM 018 05-24 00 25

€ 0,12/min. DTAG

Für Österreich:

Tel: [phone]

zum Regionaltarif
