Τύπος προϊόντος	Απορροφητήρας
Μάρκα	Neff
Μοντέλο	IBE 7944 N I79E44N0
Κατηγορία	Απορροφητήρας κουζίνας
Τρόποι λειτουργίας	Απαγωγή αέρα / Ανακύκλωση αέρα
Ισχύς αναρρόφησης	3 ταχύτητες + εντατική λειτουργία (πλήκτρο P)
Φωτισμός	Λάμπες αλογόνου ή πυρακτώσεως (ανάλογα με την έκδοση)
Φίλτρα λίπους	Μεταλλικά, πλενόμενα στο πλυντήριο πιάτων, καθαρισμός 1 φορά το μήνα
Φίλτρο άνθρακα	Συνιστάται αλλαγή 2 φορές το χρόνο
Μέγιστο βάρος	43 κιλά
Ηλεκτρική τροφοδοσία	220-240 V, 50/60 Hz
Διάμετρος αγωγού	150 mm συνιστώμενο (ελάχιστο 120 mm)
Τοποθέτηση	Στην οροφή (κρεμαστός)
Υλικό	Ανοξείδωτος χάλυβας
Αξεσουάρ που περιλαμβάνονται	Μεταλλικά φίλτρα, κιτ τοποθέτησης, πρότυπο
Εγγύηση	Βλέπε παρεχόμενο εγχειρίδιο σέρβις
Δυνατότητα επισκευής	Ανταλλακτικά διαθέσιμα μέσω σέρβις και ηλεκτρονικού καταστήματος
Συντήρηση	Μηνιαίος καθαρισμός φίλτρων λίπους, εξαμηνιαία αλλαγή άνθρακα

Συχνές ερωτήσεις - IBE 7944 N I79E44N0 NEFF

Πώς να εγκαταστήσετε τον απορροφητήρα Neff IBE 7944 N;

Η εγκατάσταση πρέπει να γίνει από ειδικό. Τηρήστε τις ελάχιστες αποστάσεις: 550 mm πάνω από ηλεκτρική εστία, 650 mm πάνω από εστία αερίου. Ο απορροφητήρας τοποθετείται στην οροφή με το παρεχόμενο πλαίσιο στήριξης. Βεβαιωθείτε ότι η οροφή μπορεί να αντέξει βάρος 43 κιλών. Συνδέστε τον αγωγό απαγωγής (Ø 150 mm συνιστώμενο) και την ηλεκτρική σύνδεση σε γειωμένη πρίζα.

Πώς να καθαρίσετε τα φίλτρα λίπους;

Τα μεταλλικά φίλτρα λίπους πρέπει να καθαρίζονται μία φορά το μήνα για την αποφυγή κινδύνων πυρκαγιάς. Μπορείτε να τα πλύνετε στο πλυντήριο πιάτων (σε επίπεδη θέση) ή στο χέρι με ζεστό νερό και ήπιο απορρυπαντικό. Μη χρησιμοποιείτε ποτέ λειαντικά προϊόντα.

Πότε πρέπει να αλλάξετε το φίλτρο άνθρακα;

Το φίλτρο ενεργού άνθρακα πρέπει να αλλάζει περίπου δύο φορές το χρόνο, ή συχνότερα σε περίπτωση έντονης χρήσης. Είναι διαθέσιμο από το σέρβις ή το ηλεκτρονικό κατάστημα. Χρησιμοποιείτε μόνο γνήσια φίλτρα.

Πώς να αντικαταστήσετε μια λάμπα;

Πριν αντικαταστήσετε τη λάμπα, αποσυνδέστε την τροφοδοσία και περιμένετε να κρυώσει. Αφαιρέστε προσεκτικά τον δακτύλιο της λάμπας (για αλογόνου) ή το κάλυμμα (για πυρακτώσεως). Αντικαταστήστε με λάμπα ίδιου τύπου και ισχύος (βλ. πινακίδα). Μην αγγίζετε το γυαλί της λάμπας αλογόνου.

Τι να κάνετε αν ο απορροφητήρας δεν ανάβει;

Ελέγξτε πρώτα την ηλεκτρική τροφοδοσία (πρίζα, διακόπτης). Βεβαιωθείτε ότι το φις είναι σωστά συνδεδεμένο. Εάν ο φωτισμός δεν λειτουργεί, ελέγξτε τις λάμπες. Εάν το πρόβλημα επιμένει, επικοινωνήστε με το σέρβις με τον αριθμό EFD (στην πινακίδα μετά την αφαίρεση των φίλτρων).

Ποια είναι η ελάχιστη απόσταση μεταξύ του απορροφητήρα και της εστίας μαγειρέματος;

Για ηλεκτρικές εστίες: 550 mm. Για εστίες αερίου: 650 mm (μετρούμενο από το πάνω άκρο της σχάρας έως το κάτω άκρο του απορροφητήρα). Εάν χρησιμοποιείτε και τους δύο τύπους, τηρήστε τη μεγαλύτερη απόσταση.

Μπορεί ο απορροφητήρας να λειτουργεί σε λειτουργία ανακύκλωσης;

Ναι, ο απορροφητήρας μπορεί να λειτουργήσει σε λειτουργία ανακύκλωσης αέρα. Σε αυτή την περίπτωση, πρέπει να εγκαταστήσετε ένα φίλτρο ενεργού άνθρακα (προαιρετικό). Ο φιλτραρισμένος αέρας επιστρέφει στην κουζίνα. Το πλήρες κιτ τοποθέτησης διατίθεται ως αξεσουάρ.

Πώς να ρυθμίσετε την ισχύ αναρρόφησης;

Χρησιμοποιήστε τα πλήκτρα ελέγχου: πατήστε 1 για χαμηλή ταχύτητα, 2 ή 3 για υψηλότερες ταχύτητες. Για προσωρινή εντατική αναρρόφηση (έντονες οσμές ή ατμούς), πατήστε το πλήκτρο P. Σβήστε με το πλήκτρο 0.

Γιατί ο απορροφητήρας είναι θορυβώδης;

Ο υπερβολικός θόρυβος μπορεί να προέρχεται από πολύ μακρύ αγωγό απαγωγής, στενές καμπύλες ή πολύ μικρή διάμετρο αγωγού (ελάχιστο 120 mm). Ελέγξτε ότι τα φίλτρα είναι καθαρά και σωστά τοποθετημένα. Εάν ο θόρυβος επιμένει, επικοινωνήστε με το σέρβις.

Πού να αγοράσετε ανταλλακτικά;

Τα ανταλλακτικά (φίλτρα, λάμπες, αξεσουάρ) είναι διαθέσιμα από το σέρβις Neff, σε εξειδικευμένα καταστήματα ή στο ηλεκτρονικό κατάστημα. Χρησιμοποιήστε τους αριθμούς εξαρτημάτων που αναφέρονται στις οδηγίες. Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ IBE 7944 N I79E44N0 NEFF

Καθαρισμός και φροντίδα 100

Αφαίρεση και τοποθέτηση των πιτσίλων 101

Αφαίρεση και τοποθέτηση των μεταλλικών βιπτών

Αφαίρεση και τοποθέτηση των πιτσίλων ενεργού αφρού 101

Τα μέρη της συσκευασίας μπορεί να είναι επικίνδυνα για τα παιδιά. Γι' αυτό πρέπει να φυλάσσονται μακριά από αυτά.

Απόσυρση της παλιάς συσκευής

Οι παλιές συσκευές δεν αποτελούν άχρηστα απορρίμματα. Με την ανακύκλωσή τους, σύμφωνα με τους κανόνες για την προστασία του περιβάλλοντος, μπορούν να επαναχρησιμοποιηθούν ή να ανακυκλωθούν με άλλο τρόπο.

Η συσκευή αυτή έχει σχεδιαστεί σύμφωνα με την Οδηγία 2002/96/ΕΚ περί Αποβλήτων Ηλεκτρικού και Ηλεκτρονικού Εξοπλισμού (Waste Electrical and Electronic Equipment - WEEE). Η οδηγία καθορίζει το πλαίσιο για την ανακύκλωση των παλιών συσκευών στην ΕΕ.

Πριν αποσύρετε την παλιά συσκευή, πρέπει να την αχρηστεύσετε.

Μην δίνετε σε καμία περίπτωση την παλιά σας συσκευή στα υπόλοιπα απορρίμματα.

Σχετικά με τους ειδικούς τρόπους απόσυρσης, παρακαλείσθε να απευθυνθείτε στο ειδικό κατάστημα απ' όπου αγοράσατε τη συσκευή ή στην τοπική Δημοτική Αρχή.

Φροντίστε να φυλαχτεί η παλιά συσκευή μέχρι να αποσυρθεί σε μέρος ασφαλές για τα παιδιά.

ΠΡΙΝ ΤΗΝ ΠΡΩΤΗ ΧΡΗΣΗ

ΥΠΟΔΕΙΞΗ: Αυτές οι οδηγίες χρήσης ισχύουν για περισσότερες παραλλαγές της συσκευής. Έτσι είναι δυνατόν να περιγράφονται επιμέρους χαρακτηριστικά εξοπλισμού, τα οποία δεν αφορούν τη συσκευή σας.

Πριν θέσετε την καινούργια σας συσκευή σε λειτουργία, παρακαλείσθε να διαβάσετε καλά τις οδηγίες χρήσης. Αυτές περιέχουν σημαντικές πληροφορίες για την ασφάλειά σας καθώς και για τη χρήση και φροντίδα της συσκευής σας.

Δύο τεμαχίων οδηγίες χρήσης και τόνος της και πράξτε αυτές στον ενεχόμενο μετεία χρόντι.

Βλάβες

Σε ενδεχόμενες ερωτήσεις ή βλάβες, παρακαλείσθε να καλέσετε την υπηρεσία τεχνικής εξυπηρέτησης των πελατών μας.

(Βλ. στον πίνακα με τις Υπηρεσίες τεχνικής εξυπηρέτησης των πελατών.)

Κατά την κλήση παρακαλούμε να δίνετε:

E-Nr.FD

Οι αριθμοί βρίσκονται στην πινακίδα του, με την αναγραφή των ρυθμών λειτουργίας, στο εσωτερικό μέρος του ανορθωτήρα. Αναγράψτε τους αριθμούς στα παραπάνω πεδία.

Άρουρα χρόνου

Το αυτόματο σύστημα ενεργοποιείται στις προδιαγραφόμενες διατάξεις ασφαλείας. Η μη αρμόζουσα χρήση μπορεί να οδηγήσει σε βλάβες σε πρόσωπα ή σε υλικές ζημίες.

Ο απορροφητήρας κουζίνας επιτρέπεται να χρησιμοποιείται αποκλειστικά για οικιακή χρήση. Ο κατασκευαστής δεν ευθύνεται για ζημιές, οι οποίες προκύπτουν από μη σωστή χρήση ή από λανθασμένο χειρισμό. Ο κατασκευαστής δεν μπορεί να αναλάβει την ευθύνη για ζημιές, οι οποίες οφείλονται στη μη τήρηση των υποδείξεων ασφαλείας.

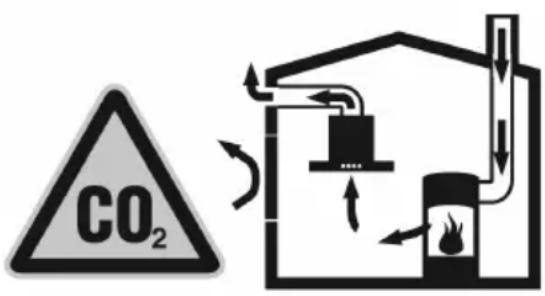

Σε ταυτόχρονη λειτουργία του απορροφητήρα με εστία φωτιάς εξαρτώμενη από τον αέρα του δωματίου υφίσταται κίνδυνος δηλητηρίασης από τα επαναναρροφόμενα καυσαέρια.

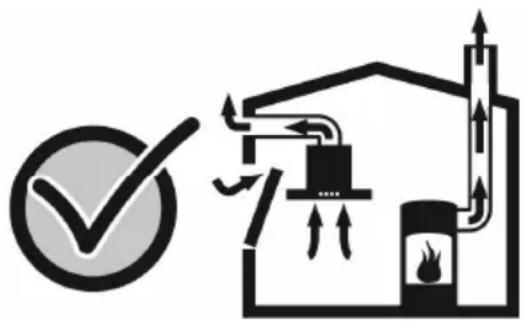

▷ Ακίνδυνη λειτουργία είναι δυνατή, όταν η υποπίεση στον χώρο όπου βρίσκεται η εστία φωτιάς δεν υπερβαίνει τα 4 Pa (0,04 mbar).

Αυτό μπορεί να επιτευχθεί, όταν μέσω ανοιγμάτων που δεν κλείνουν, π.χ. εξωτερικές πόρτες, παράθυρα, ή σε συνδυασμό με κουτί εντοίχισης προσαγωγής/απαγωγής, αερισμός από άλλα τεχνικά μέτρα μπορεί να γίνεται συνεχής παροχή του για την καύση απαιτούμενου αέρα.

Γι' αυτό πρέπει να φροντίζετε πάντοτε για επαρκή παροχή αέρα.

Μόνο ένα κουτί εντυχίου προσάγωγης/απαγωγής αέρα δεν διασφαλίζει την τήρηση της οριακής τιμής.

ΥΠΟΔΕΙΞΗ: Για την Εκτίμηση Εκπομπών πρέπει να λαμβάνεται υπόψη ολόκληρο το σύστημα αερισμού του σπιτιού. Για την Εκτίμηση Εκπομπών ακολουθήστε τη διαδικασία του προϊόντος και τοποθετήστε το καθαριστικό.

Η απορρόφηση κουζίνας χρησιμοποιείται αποκλειστικά και μόνο στη λειτουργία ανακύκλωσης αέρα, τότε η λειτουργία είναι δυνατή χωρίς κανέναν περιορισμό.

Ειδικές οδηγίες για ουδετεροποιητές με αέριο

Κατά την τοποθέτηση ή αντικατάσταση συσκευών αερίου πρέπει να τηρούνται οι ειδικές σχετικές νομοθετικές διατάξεις [π.χ. στη Γερμανία: Τεχνικοί κανονισμοί για την εγκατάσταση αερίου (Technische Regeln Gasinstallation - TRGI). Πρέπει να προσέξετε τις εκάστοτε ισχύουσες προδιαγραφές τοποθέτησης και τις υποδείξεις τοπικών κατασκευαστών συσκευών αερίου. Κατά την τοποθέτηση πρέπει να προσέξετε ότι ο απαγωγός αέρα του απορροφητήρα δεν αποβάλλεται σε καπνοδόχο που χρησιμοποιείται για άλλες συσκευές ή σε αγωγό με υψηλή θερμοκρασία ή σε διαφορετικές υποδομές θερμότητας. Η απόσταση από τον τοίχο ή το υψηλό επίπεδο πρέπει να είναι τουλάχιστον 50 mm.

ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΩΝ

Μη λειτουργείτε πάνω από δύο εστίες αερίου ταυτόχρονα για χρονικό διάστημα μεγαλύτερο των 15 λεπτών στο υψηλότερο εξωτερικό φορτίο. Λόγω της έντασης της θερμότητας υπάρχει κίνδυνος εγκαυμάτων κατά την επαφή με τις επιφάνειες του περιβλήματος!

Έχετε υπόψη ότι ένας μεγάλος καυστήρας πάνω από 5 kW (γουόκ) αντιστοιχεί στην ισχύ δύο καυστήρων αερίου. Ο απορροφητήρας κουζίνας μπορεί να πάθει ζημιά από την επίδραση υψηλής θερμότητας. Μη λειτουργείτε ποτέ μία εστία αερίου χωρίς μαγειρικό σκεύος. Ρυθμίστε τη φλόγα έτσι, ώστε να μην εξέχει έξω από το μαγειρικό σκεύος.

Σωστή χρήση

Πριν την πρώτη θέση σε λειτουργία καθαρίστε καλά τον απορροφητήρα κουζίνας.

Πριν από κάθε καθαρισμό και φροντίδα πρέπει να αποσυνδέετε τον απορροφητήρα από το ρεύμα, τραβώντας το φις από την πρίζα ή απενεργοποιώντας την ασφάλεια.

Οι λαμπτήρες (ή τα μέρη των λαμπτήρων) εργάζονται πολύ κατά τη λειτουργία. Είναι κάποιο χρόνο μετά την απενεργοποίηση υπάρχει ακόμα κίνδυνος εγκαυμάτων!

Πριν από κάθε αλλαγή λαμπτήρα ο απορροφητήρας πρέπει να απομονώνεται από το ρεύμα και οι λαμπτήρες πρέπει να έχουν κρυώσει!

Αετουπείτε τον αφροποιητή μόνο με το θετημένο λαμπτήρα.

Θέτετε τον απορροφητήρα σε λειτουργία πάντοτε, όταν χρησιμοποιείτε κάποια εστία. Αν δεν λειτουργεί ο απορροφητήρας μπορεί να σχηματιστεί συμπύκνωση. Ήτοι μπορούν να προκύψουν ζημίες διάβρωσης στη συσκευή.

Μην αφήνετε αντικείμενα επάνω στον απορροφητήρα.

ΚΙΝΔΥΝΟΙ ΠΥΡΚΑΓΙΑΣ

Μην προκαλείτε τραυματισμό ή να δουλέψετε σε ανοιχτή φλόγα. Ο απροωθητήρας που βρίσκεται στο λάδι ουρία, τραβάει τις φλόγες στο φίλτρο. Από τις ενκαύσεις στο φίλτρο αυτών υπάρχει κίνδυνος πυρκαγιάς! Επιβλέπετε τα κατόρθια, τηγάνια και φριτέζες, όταν ετοιμάζετε φαγητά με λάδια και λίπη, π.χ. πατάτες, τηγανίτες. Υπερθερμασμένα λάδια και λίπη μπορούν να αυταναφλεχθούν εύκολα! Με τον τακτικό καθαρισμό των φίλτρων λιπών και την έγκαιρη αλλαγή του φίλτρου ενεργού άνθρακα προλαμβάνεται ο κίνδυνος πυρκαγιάς. Μην λειτουργείτε τον απροωθητήρα κουζίνας ποτέ χωρίς τα φίλτρα λιπών.

Σωστή τοποθέτηση

Πρέπει να τηρούνται τα στοιχεία του κατασκευαστή για τις συσκευές μαγειρικής, αν είναι δυνατή η χρήση απορροφητήρα κουζίνας πάνω από αυτές. Εφόσον ο κατασκευαστής της μαγειρικής συσκευής δεν προδιαγράφει μεγαλύτερες αποστάσεις ασφαλείας, ισχύει η ελάχιστη απόσταση - Μεταξύ των ηλεκτρικών εστιών και της κάτω άκρης του απορροφητήρα των

550 mm, Εικ.1.

• μεταξύ των εστιών αερίου (πάνω άκρη φορέα σκευών) και της κάτω άκρης του απορροφητήρα των

650 mm, Εικ.1.

▸ Αν τοποθετηθεί διαφορετική συσκευή, π.χ. μαγειρικής, ισχύει η μεγαλύτερη αναφορά απόσταση. Το πλάτος του απορροφητήρα πρέπει να αντιστοιχεί στο πλάτος της εστίας. ▸ Πάνω από εστία στερεών καυσίμων, από την οποία μπορεί να προκύψει κίνδυνος πυρκαγιάς (π.χ. εκπομπή σπινθήρων), η τοποθέτηση του απορροφητήρα είναι μόνο τότε επιτρεπτή, αν η εστία φωτιάς έχει κλειστό, όχι αραιωμένο κάλυμμα και τηρούνται οι ειδικές προδιαγραφές. Αυτός ο περιορισμός δεν ισχύει για κοινές αερίου και υγραερίου εστίες αερίου. ▸ Για να αποφευχθούν οι πηγές στην εστία, αυτή πρέπει να σκεπάζεται κατά την τοποθέτηση του απορροφητήρα.

Ο απορροφητήρας κουζίνας μπορεί να χρησιμοποιηθεί στη λειτουργία απορρόφησης ακάθαρτου αέρα και στη λειτουργία ανακύκλωσης αέρα.

Λειτουργία απορρόφησης ακάθαρτου αέρα

Ο αναπνέων αέρας καθαρίζεται από τα σωματίδια και οδηγείται έως ουσιωδώς όλον το μάθημα.

Λειτουργία ανακύκλωσης αέρα

Ο αναπνεόμενος αέρας κατεβαίνει από τα φίλτρα μέσω ενός ρύγχους αέρα και οδηγείται πάνω στην κουζίνα.

Τα δεδομένα των ουσιών που αναφέρονται στην Αεροπορία ανακυκλώνονται και πρέπει να τοποθετηθεί ένα φίλτρο ευρυγών ανακύκλωσης (βλ. "Αφαίρεση και τοποθέτηση των φίλτρων").

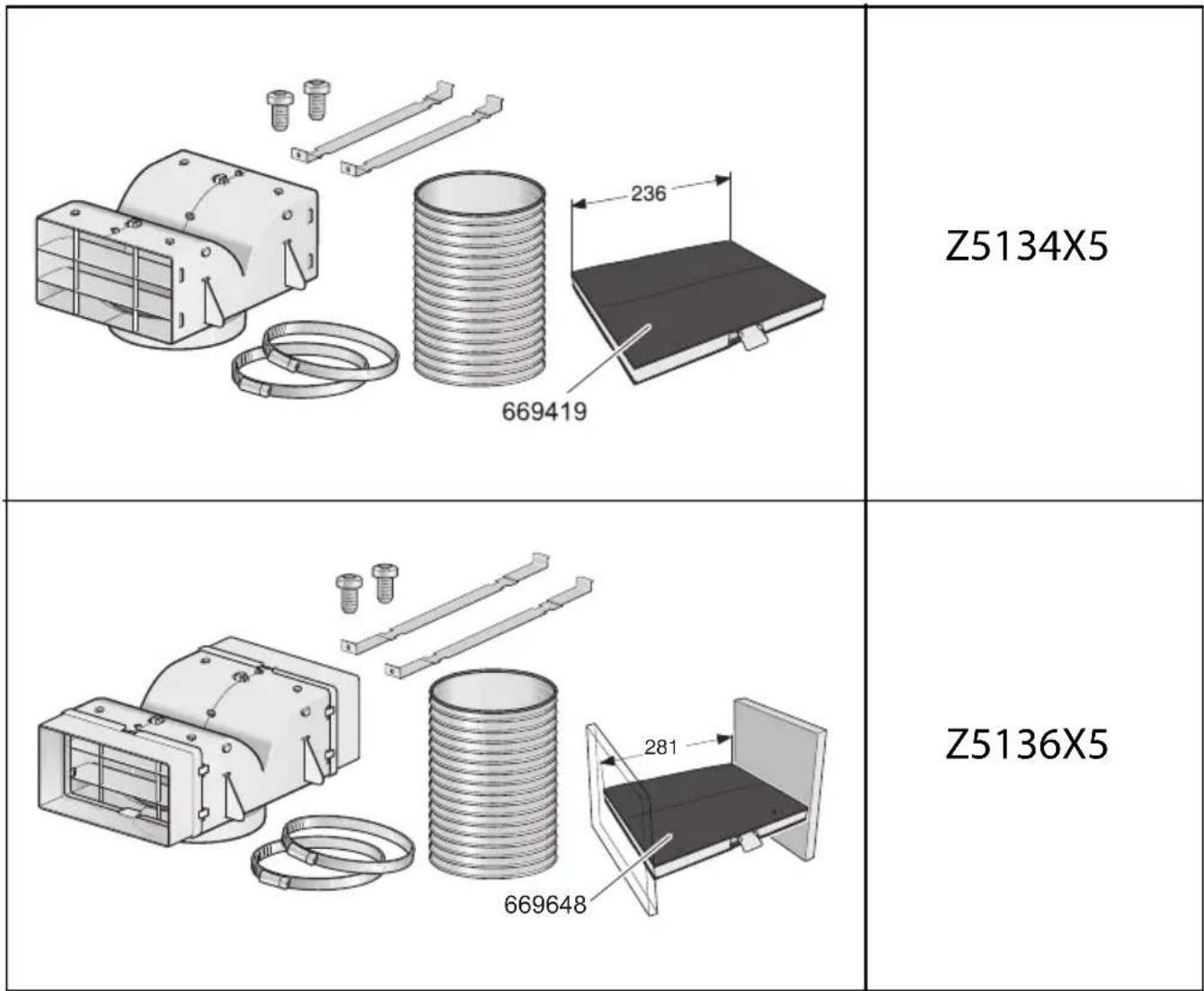

Ολόκληρο το σετ τοποθέτησης καθώς και τα εφεδρικά φίλτρα μπορείτε να τα προμηθευτείτε από τα ειδικά καταστήματα, την υπηρεσία τεχνικής εξυπηρέτησης πλατφόρμας ή από το Online-Shop. Τους κωδικούς εξαρτημάτων θα τους βρείτε στο τέλος των οδηγιών χρήσης.

Διατάξεις συσκευής - Λειτουργία απορρόφησης ακάθαρτου αέρα

Διατάξεις συσκευής - Λειτουργία ανακυκλοφορίας αέρα

Η περιγραφή του χειρισμού έχει για περισσότερες παραλλαγές της συσκευής. Είναι δυνατόν να περιγράφονται επιμέρους χαρακτηριστικά εξοπλισμού, τα οποία δεν αφορούν τη συσκευή σας.

ΥΠΟΔΕΙΞΗ: Σας συμβουλεύουμε να ανάβετε τον ανεμιστήρα στην αρχή του μαγειρέματος και να τον ξανακλείνετε, αφού περάσουν μερικά λεπτά μετά το τέλος του μαγειρέματος. Οι ατμοί της κουζίνας απομακρύνονται έτσι αποτελεσματικότερα.

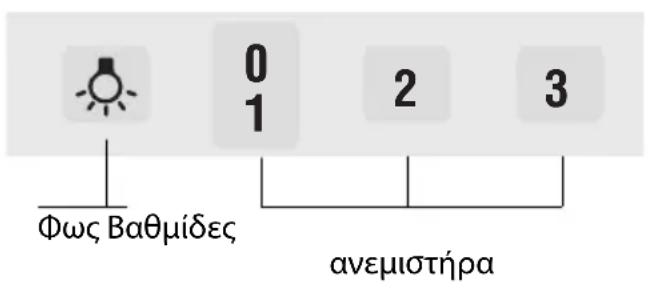

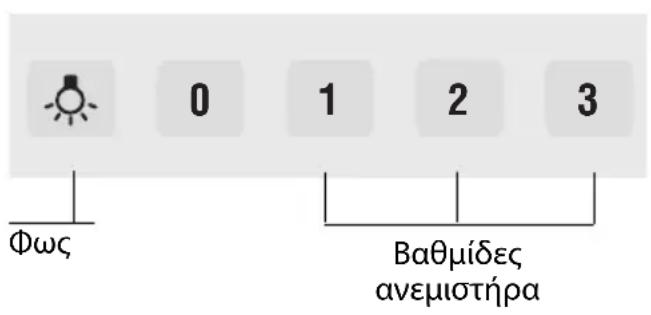

Ενεργοποίηση του ανεμιστήρα και ρύθμιση των βαθμίδων του ανεμιστήρα

Πιέστε το πλήκτρο 1. Σε περισσότερες ατμούς, ρυθμίστε τη βαθμίδα 2 ή 3.

Απενεργοποίηση ανεμιστήρα

Πιέστε το πλήκτρο 0.

Φωτισμός

Ο φωτισμός μπορεί να ενεργοποιηθεί και να απενεργοποιηθεί ανεξάρτητα από τον ανεμιστήρα.

Για συσκευές με ειδική βαθμίδα

Με την ειδική βαθμίδα P ενισχύεται η ισχυρή απορρόφηση. Αυτή μπορεί να ρυθμιστεί σε προσωρινή ισχυρή εκλύση ατμού και οσμών.

ΥΠΟΔΕΙΞΗ ΓΙΑ ΤΗ ΦΡΟΝΤΙΔΑ ΤΗΣ ΣΥΣΚΕΥΗΣ

Κατασκευαστής και αγορά και φροντίδα για τη συσκευή σας μπορείτε να προμηθευτείτε έξω από τη Hotline ή το OnlineShop (Βλ. θέση στο έξω φύλλο που διανέμεται).

Επιφάνειες της συσκευής

ΥΠΟΔΕΙΞΗ: Προσέξτε τις διατάξεις εγγύησης, όταν εγκαθιστάτε το συνοδευτικό φυλλάδιο οδηγιών.

Οι επιφάνειες της συσκευής και τα στοιχεία χειρισμού είναι ευαίσθητα στις ατμόσφαιρες. Γι' αυτό προσέξτε τις ακόλουθες υποδείξεις καθαρισμού:

• Αποφεύγετε τον καθαρισμό του απορροφητήρα με στεγνά πανιά, αποφυγή του χαραδιού, έδα τρίμματος καθώς και έδα καθαρισμού των περιεχόμενων αμύλου, οξέων, χλωριούχα ή λοιπά έδα καθαρισμού που προσβάλλουν την επιφάνεια. Καθαρίζετε τις επιφάνειες της συσκευής και τα στοιχεία χειρισμού μόνο με μαλακό, βρεγμένο πανί, απορρυπαντικό πιάτων ήπιο απορρυπαντικό τζαμιών. -Μην εντύνετε τους εφαρμογούς ρύπους, αλλά τουμπιάζετε με βρεγμένο πανί. Καθαρίζετε προσεκτικά στην περιοχή των στοιχείων χειρισμού, ώστε να εμποδίσετε τη διείσδυση υγρασίας μέσα στο ηλεκτρονικό σύστημα.

ΥΠΟΔΕΙΞΗ: Καθαρίζετε τις επιφάνειες από ανοξείδωτο χάλυβα μόνο στην κατεύθυνση λείανσης!

Για τα πλήκτρα χειρισμού μην χρησιμοποιείτε έδα καθαρισμού για ανοξείδωτο χάλυβα!

Μεταλλικά φίλτρα λιπών

Τα μεταλλικά φίλτρα λιπών συγκρατούν τα αναπνεύσιμα σωματίδια των ατμών της κουζίνας. Τα πλέγματα των φίλτρων αποτελούνται από υλικό που δεν καίγεται.

ΚΙΝΔΥΝΟΣ ΠΥΡΚΑΓΙΑΣ

Με αυξανόμενο κορεσμό των φίλτρων με λιπαρά κατάλοιπα αυξάνεται η ικανότητα ανάφλεξης. Εκτός αυτού μπορεί να επηρεάσει αρνητικά η λειτουργία του απορροφητήρα.

Με τον έγκαιρο καθαρισμό των μεταλλικών φίλτρων λιπών προλαμβάνεται ο κίνδυνος πυρκαγιάς. Κατά τον καθαρισμό των φίλτρων λιπών καθαρίζετε επίσης τα προστατευτικά του περιβλήματος με βρεγμένο πανί από τις επικαθήσεις ατμούς.

Καθαρισμός των μεταλλικών φίλτρων λιπών ...

▷ Σε κανονική λειτουργία (καθημερινά 1 έως 2 ώρες) τα μεταλλικά φίλτρα λιπών πρέπει να καθαρίζονται 1 φορά το μήνα.

... στο πλυντήριο πιάτων

Ο καθαρισμός των μεταλλικών φίλτρων λιπών μπορεί να γίνει στο πλυντήριο πιάτων. Από αυτό μπορούν να προκύψουν ελαφρές χρωματικές αλλοιώσεις, οι οποίες δεν έχουν καμία επίδραση στη λειτουργία των φίλτρων λιπών. Τα φίλτρα πρέπει να είναι τοποθετημένα χαλαρά μέσα στο πλυντήριο. Δεν επιτρέπεται να έχουν μαγκώσει.

ΥΠΟΔΕΙΞΗ: Μην πλένετε τα ισχυρά κορεσμένα ειδικά φίλτρα λιπών στο πλυντήριο μαζί με άλλα σκεύη.

...ο το χέρι

Κατά το πλύσιμο στο χέρι, φυλάξτε τα φίλτρα από καταδυόμενη απορρυπαντική, τα τρίβετε με βούρτσα, τα ξεπλένετε καλά και αφήνετε να στεγνώσουν. Μη χρησιμοποιείτε διαβρωτικά καθαριστικά ή αυτά που περιέχουν οξέα ή βάσεις. Για ιδιαίτερα δύσκολους ρύπους συνιστούμε τον καθαρισμό με ένα ήπιο σπρέι που διατίθεται. Μπορείτε να το προμηθευτείτε μέσω του Online-Shop.

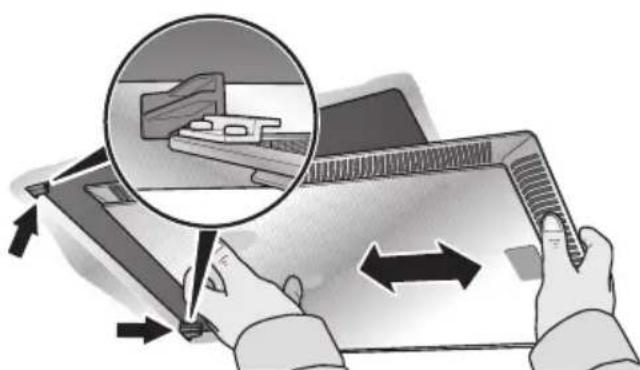

Πριν την εφαρμογή και την τοποθέτηση των ρητών των προς εξέταση υποδείξεων και των προειδοποιήσεων στο κεφάλαιο "Υποδείξεις ασφαλείας"!

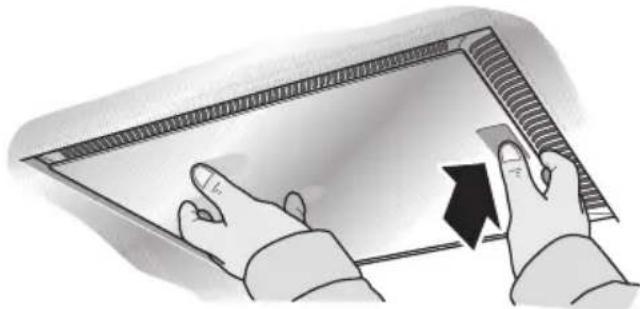

Αγαπητοί και θεοί των μελλόντων φίλτρων λίπων

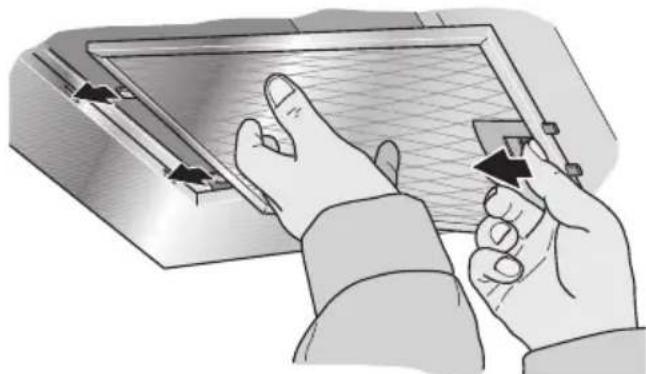

1. Αφού τη μαυδαύων και κατέβασε τα φύτρα λ προς τα κάτω. Ταυτόχρονα πιάσε με το άλλο χέρι κατά από τα φύτρα λ προς.

(σε οικιακές συσκευές με ακριανή απορρόφηση)

1. Καθαρίστε τα φίλτρα λιπών.
2. Επανατοποθετήστε τα καθαρισμένα φίλτρα λιπών.

Τα φίλτρα ενεργού άνθρακα προσλαμβάνουν τις οσμηρές ουσίες στη λειτουργία ανακύκλωσης αέρα.

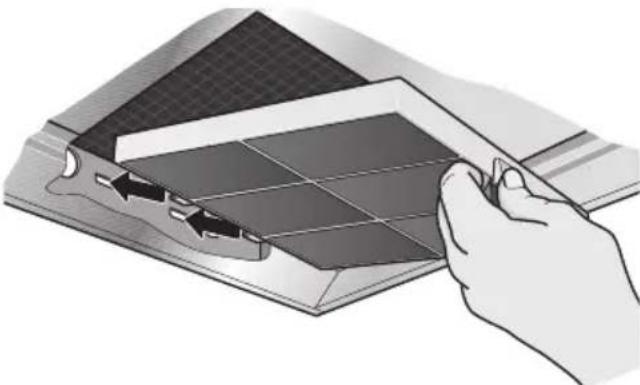

Απαιποέον και τοοθετάον των πιίτρων ενέργου απάκα

1. Απαιτούνται τα ρήματα της Γρα ΙΙων (3Α. Απαιτείον και τοιούτων των εταίρων ρημάτων ΙΙων).
2. Τοποθετήστε το φίλτρο ενεργού άνθρακα.

1. Κουμπώστε το αρτί.
2. Ενεργοποίηση του φίλτρου λαδιού (3Α. Αφαίρεση και τοποθέτηση των εταλικών φίλτρων λαδιού).

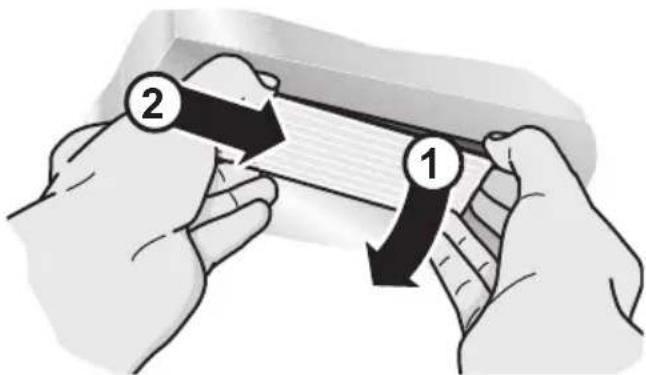

Αλλαγή του φίλτρου ενεργού άνθρακα

Σε καθημερινή λειτουργία (καθημερινά 1 έως 2 ώρες) τα φίλτρα ενεργού άνθρακα πρέπει να αλλάζονται 2 φορές το χρόνο. Το φίλτρο ενεργού άνθρακα διατίθεται στα ειδικά καταστήματα, στην Υπηρεσία τεχνικής εξυπηρέτησης πελατών ή στο Online-Shop (βλ. Ειδικά εξαρτήματα). Χρησιμοποιείτε μόνον γνήσια φίλτρα. Τα φίλτρα ενεργού άνθρακα δεν περιέχουν βαρέα μέταλλα. Γι' αυτό μπορούν να απορρίπτονται στα οικιακά απορρίμματα.

Πριν την αλλαγή των λαμπτήρων προσέξτε τις υποδείξεις και τις προειδοποιήσεις στο κεφάλαιο "Υποδείξεις ασφαλείας"!

Η περιγραφή της αλλαγής των λαμπτήρων ισχύει για περισσότερες παραλλαγές της συσκευής.

ΥΠΟΔΕΙΞΗ: Προσέξτε τους όρους εγγύησης στο ειδικό έντυπο σέρβις.

1. Ανασηκώστε έπειτα το κάλυμμα του λαμπτήρα προς τα πάνω.
2. Ωθήστε το κάλυμμα του λαμπτήρα προς το κέντρο της συσκευής.

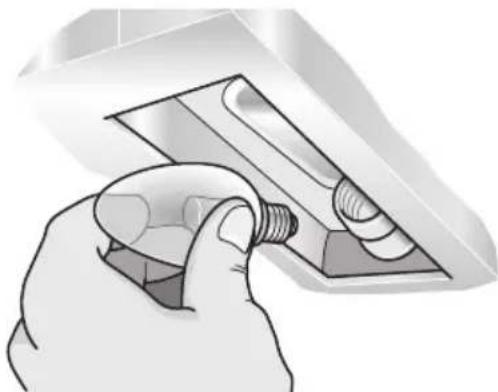

1. Αντικαταστήστε τον καμένο λαμπτήρα με καινούργιο του ίδιου τύπου και της ίδιας ισχύος (βλ. πινακίδα τύπου).
2. Επανατοποθετήστε το κάλυμμα του λαμπτήρα.

1. Αποκαταστήστε ξανά την τροφοδοσία του ρεύματος, βάζοντας το φις στην πρίζα ή ενεργοποιώντας την ασφάλεια.

ΥΠΟΔΕΙΞΗ: Σε περίπτωση που δεν λειτουργεί ο φωτισμός, ελέγξτε αν είναι τοποθετημένοι σωστά οι λαμπτήρες.

Οι καμένοι λαμπτήρες πρέπει να αντικαθίστανται αμέσως, ώστε να αποφεύγεται η υπερφόρτωση των υπόλοιπων λαμπτήρων.

Πριν την τοποθέτηση προσέξτε τις υποδείξεις και τις προειδοποιήσεις στο κεφάλαιο "Υποδείξεις ασφαλείας"!

Λειτουργία απαγωγής ακάθαρτου αέρα

Ο ακάθαρτος αέρας διοχετεύεται μέσω μιας καταπακτής προς τα πάνω ή καταλήγει απευθείας στο ύπαιθρο διά μέσου του εξωτερικού τοίχου. ΥΠΟΔΕΙΞΗ: Ο ακάθαρτος αέρας δεν επιτρέπεται να διοχετεύεται σε καπνοδόχο που βρίσκεται σε λειτουργία, από την οποία εξέρχεται καπνός ή καυσαέρια, ή σε άξονα που χρησιμεύει για την εξαέρωση χώρων με εστίες φωτιάς. Για τη διοχέτευση του ακάθαρτου αέρα σε καπνοδόχο για έξοδο καπνού ή καυσαερίων, οι οποίες βρίσκονται εκτός λειτουργίας, απαιτείται η συγκατάθεση του αρμόδιου καπνοδοχοκαθαριστή. Κατά την απαγωγή ακάθαρτου αέρα πρέπει να τηρούνται οι πρεσάκες και οι νοοθετικές προδιαγραφές (π.χ. κρατικοί οικοδομικοί κανονισμοί). Σε περίπτωση που ο ακάθαρτος αέρας εξέρχεται διά του εξωτερικού τοίχου, πρέπει να χρησιμοποιείται πλαίσιο εντοίχιο τηλεσκοπικού τύπου.

Ο απορροφητήρας κουζίνας επιτυγχάνει την ιδανική απορρόφηση του μέσου

• Κοντά, λέει, ο ανεμιστήρας ακάθαρτου αέρα και
• Σωλήναμε κατά το δυνατόν μεγάλη διάμετρο. Σε περίπτωση που δεν μπορούν να αποφευχθούν οι καμπύλοι σωλήνες, πρόσεξε να έχουν κατά το δυνατόν μεγάλες ακτίνες.

ΥΠΟΔΕΙΞΗ: Η χρήση μακριών τραχιών σωλήνων, σωλήνων αναγωγής ακάθαρτου αέρα, πολλών καμπυλωτών σωλήνων ή διαμέτρων σωλήνων μικρότερων από 150 mm, οδηγεί σε αποκλίσεις από την ιδανική απόδοση αναγωγής αέρα και σε αύξηση του θορύβου.

Τα την εκκαθάριση του αγωγού αέρα επιτρέπεται να χρησιμοποιούνται μόνο σωλήνες ή εύκαμπτοι σωλήνες από κατάλληλο υλικό. Για διαρρήξεις, οι οποίες οφείλονται στον σχεδιασμό και την εκτέλεση της διάτρησης των σωλήνων, ο κατασκευαστής των απορροφητήρων δεν αναλαμβάνει καμία ευθύνη.

Σωληνοσύνδεση

Η διάμετρος των σωλήνων αναγωγής ακάθαρτου αέρα θα πρέπει να είναι τουλάχιστον 150 mm. Κλιμακωτοί σωλήνες:

Συνιστώμενη εσωτερική διάμετρος 150 mm, ελάχιστη τουλάχιστον 120 mm.

Οι ενδεδειγμένοι χειρισμοί περιέχουν σχετική διατομή ιστού με την κλινική πρακτική.

Η Autec δεν έχει την υποχρέωση να εξετάζει τις παρακάμψεις.

Ø 150 mm περ. 177 cm², Ø 120 mm περ. 113 cm²

Σε περίπτωση ανάκλησης της διαμέτρου των οφθαλμών:

Τοποθετήστε σωστά τις σωληνώσεις.

Σύνδεση σωλήνα αναγωγής ακάθαρτου αέρα Ø 150 mm (συνιστώμενο μέγεθος)

Σερεωσετε τον οίνο αγωγής ακαρπού αέρα απευθείας στο σύστημα και στεγανοποιήστε τον καταλλήλως. Σε περίπτωση που χρόνος συμπλήρωσης οίνου, λοιπότε προηγουμένως την περιοχή σύστησης.

Σύνδεση σωλήνα αναγωγής ακάθαρτου αέρα, Ø 120 mm

Βιδώστε τη συσκευή με ωστικές συνδέσεις αέρα. Στερεώστε τον σωλήνα αναγνώρισης στη σύνδεση με ωστικές συνδέσεις. Σφίξτε κατάλληλα τα δύο σημεία σύνδεσης.

ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ

Πριν την ηλεκτρική σύνδεση προσέξτε τις υποδείξεις και τις προειδοποιήσεις στο κεφάλαιο "Υποδείξεις ασφαλείας"! Ο απορροφητήρας κουζίνας επιτρέπεται να συνδεθεί στο δίκτυο του ηλεκτρικού ρεύματος μόνον από αδειούχο ηλεκτρολόγο, ο οποίος γνωρίζει τις προδιαγραφές της αρμόδιας υπηρεσίας παροχής ηλεκτρικού ρεύματος (Δ.Ε.Η.).

Ο απορροφητήρας κουζίνας επιτρέπεται να συνδεθεί στο δίκτυο του ηλεκτρικού ρεύματος μόνον μέσω πρίζας μούκο, εγκατεστημένης σύμφωνα με τις ισχύουσες προδιαγραφές. Η πρίζα μούκο πρέπει να είναι κατά το δυνατόν τοποθετημένη ακριβώς πιο πάνω από την έξοδο της "καμινάδας".

-Η πρίζα μούκο θα πρέπει να είναι συνδεδεμένη μέσω δικού της ξεχωριστού κυκλώματος. -Αν μετά την τοποθέτηση του απορροφητήρα η πρίζα μούκο δεν είναι πλέον προσβάσιμη, πρέπει να υπάρχει μέσο αποσύνδεσης όπως στην μόνιμη σύνδεση.

Σε περίπτωση απαιτούμενης μόνιμης σύνδεσης

Από την πλευρά της εγκατάστασης πρέπει να προβλεφθεί μια διάταξη αποσύνδεσης. Ως διατάξεις αποσύνδεσης χρησιμοποιούνται διακόπτες με διάκενο επαφής άνω των 3 mm και διακόπτης όλους τους πόλους. Σ αυτές ανήκουν οι διακόπτες LS και οι προστατευτικές διατάξεις.

Ηλεκτρικά χαρακτηριστικά

Τα απαιτούμενα χαρακτηριστικά σύνδεσης θα τα βρείτε στον πίνακα τύπου στο εσωτερικό της συσκευής.

Μήκος του τροφοδοτικού καλωδίου: περ. 1,30 μ.

Αυτός ο απορροφητήρας κουζίνας ανταποκρίνεται στις διατάξεις της ΕΚ προδιαγραφών.

Ο απορροφητήρας κουζίνας έχει προβλεφθεί για την τοποθέτηση στο ταβάνι της κουζίνας ή σε ξεχωριστά αναρτημένο ταβάνι.

Κατά την τοποθέτηση προσέξτε επίσης σχετικά με τα ενσωματωμένα εξαρτήματα που πρέπει να συναρμολογηθούν.

Προσέξτε την ελάχιστη απόσταση μεταξύ εστίας και απορροφητήρα κουζίνας (Βλ. "Υποδείξεις ασφαλείας")! Αποφεύγετε φλόγες στις ευαίσθητες επιφάνειες!

Προετοιμασία του ταβανιού

Το ταβάνι πρέπει να είναι επίπεδο και στιβαρό. Οι βίδες και τα εξαρτήματα που παραβιάζονται μαζί με τη συσκευή είναι κατάλληλα για μέταλλο και ξύλινη επιφάνεια. Για άλλες κατασκευές ταβανιού χρησιμοποιήστε τα κατάλληλα υλικά στερέωσης. Προσέξτε την επαρκή φέρουσα ικανότητα του ταβανιού. Διαφορετικά, φροντίστε για την ενίσχυση των σημείων.

Μέγ. βάρος σε kg: 43

Τηρείτε το δικαίωμα κατασκευαστικών αλλαγών και την ισχύουσα τεχνική έκδοση.

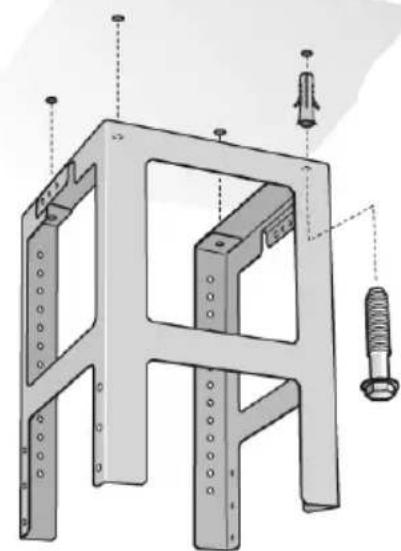

Τοποθέτηση του επάνω φέροντος σκελετού

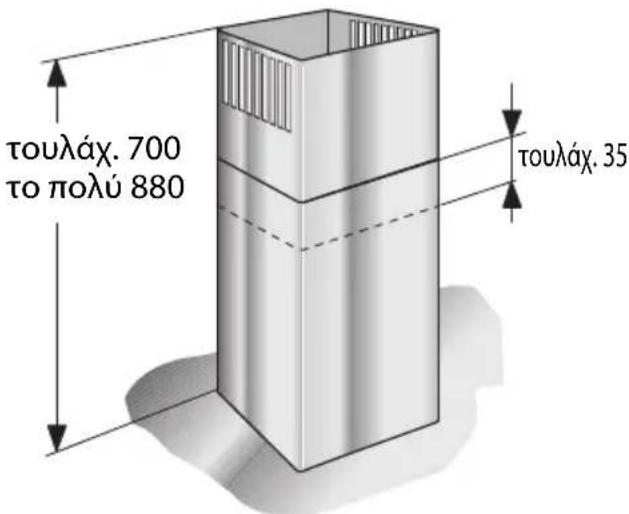

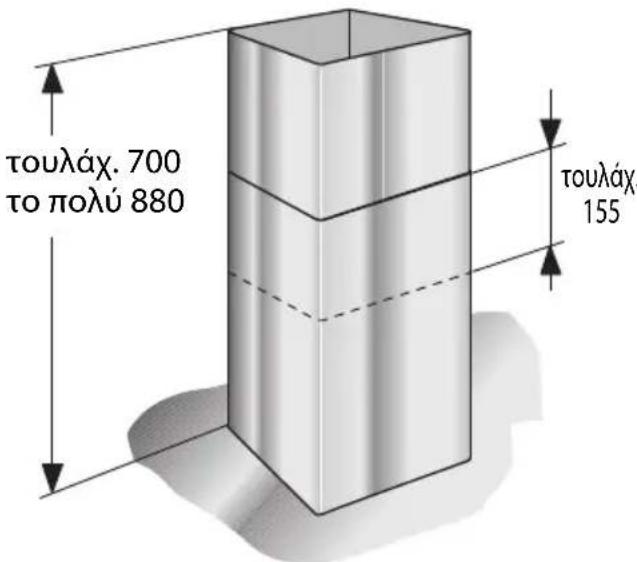

1. Πριν την τοποθέτηση, καθορίστε το συνολικό ύψος του φέροντος σκελετού και σημειώστε τις οπές για τις βίδες. Ο φέρων σκελετός ρυθμίζεται στο ύψος με ανοχή ± 20 mm.

Το συνολικό ύψος προκύπτει από το ύψος του ταβανιού, το ύψος του ρύγχους εργασίας και τις ανάλογες αποστάσεις από τα καλοριφέρ, τις βάσεις εστιών και του απορροφητήρα κουζίνας.

2. Σχεδιάστε στο ταβάνι το κεντρικό σημείο του απορροφητήρα. 3. Με τη βοήθεια του χάρακα που παρέχεται μαζί, σχεδιάστε στο ταβάνι τις οπές για τις βίδες.

4x

4x

1. Ανοίξτε 4 τρύπες διαμέτρου 8 mm και τοποθετήστε τα ούπα στα σημεία που σημειώθηκαν στο ταβάνι.
2. Στερεώστε το πάνω μέρος του φέροντος σκελετού με 4 βίδες στο ταβάνι.
3. Προσέξτε την όψη του μπροστινού μέρους του σκελετού. Το έξω μέρος του καθορίζει την εμπρόσθια μεριά του απορροφητήρα. Αυτό πρέπει να δείχνει στην κατεύθυνση του στοιχείου χειρισμού της βάσης εστιών.

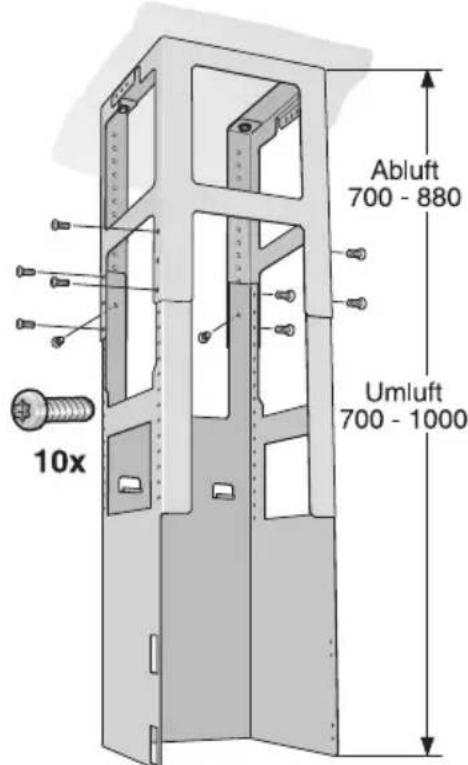

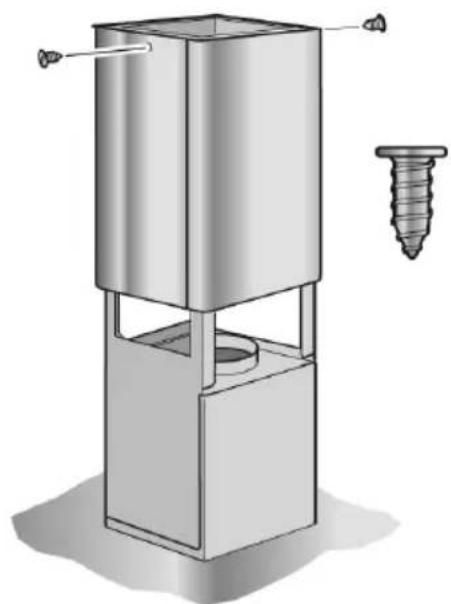

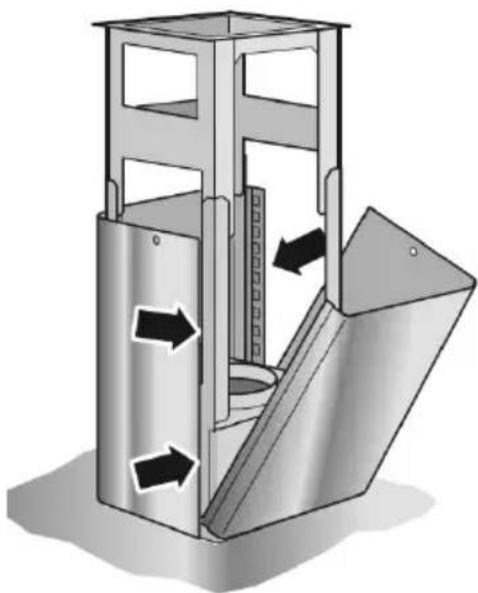

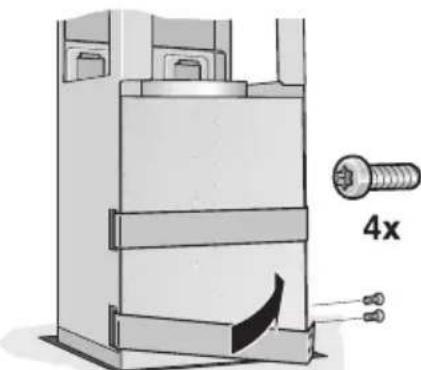

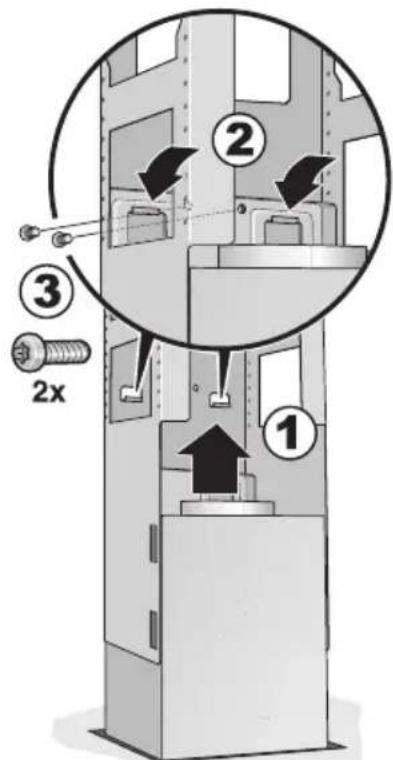

Τοποθέτηση του κάτω φέροντος σκελετού

Στερεώστε το επάνω και το κάτω μέρος του φέροντος σκελετού στο καθορισμένο συνολικό ύψος με 10 βίδες (προτιμώμενη επιλογή βίδες, βλ. Εικόνα).

Προσέξτε την όψη του κάτω μέρους του φέροντος σκελετού. Η μπροστινή πλευρά πρέπει να δείχνει στην κατεύθυνση του στοιχείου χειρισμού της βάσης εστιών.

ΥΠΟΔΕΙΞΗ: Αυξάνοντας τις βίδες στερεώστε το στα βάρη, μπορεί να συμπληρωθεί συμπληρωματικά ο ρόλος του.

Τοποθέτηση του απορροφητήρα κουζίνας

1. Αναρτήστε τον απορροφητήρα στο κάτω μέρος του φέροντος σκελετού. Προσέξτε να μην πιαστεί ανάμεσα στο προστατευτικό καλώδιο!

2. Στερεώστε τον απορροφητήρα κουζίνας με 2 βίδες σαράλινης στον φέροντα σκελετό.

1. Αναρτήστε το τόξο ασφαλείας και βιδώστε το γερά.

1. Κάντε τη σύνδεση.
2. Κάντε την ηλεκτρική σύνδεση.

Τοποθέτηση των ενδυμάτων της "καπνάδας"

ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ

Οι εσωτερικές επιφάνειες των ενδυμάτων της "καπνάδας" μπορεί να είναι αιχμηρές, γι' αυτό σας συμβουλεύουμε να φοράτε προστατευτικά γάντια.

1. Εκπλύστε τα ενδύματα της "καπνάδας". Γι' αυτό αφαιρέστε την και αντικαταστήστε την ταινία.
2. Αφαιρέστε το αεροπροστατευτικό φιλμ από τα δύο ενδύματα της "καπνάδας".
3. Τοποθετήστε τα δύο μέρη της επάνω "καπνάδας" στον απορροφητήρα και κουμπώστε τα μεταξύ τους.

ΥΠΟΔΕΙΞΗ: Προστατέψτε τον απορροφητήρα κουζίνας από ζημιές. Αποφεύγετε αιχμές, οξείες επιφάνειες.

1. Ωθήστε το επάνω μέρος της "καπνάδας" προς τα πάνω και στερεώστε το με 2 βίδες.

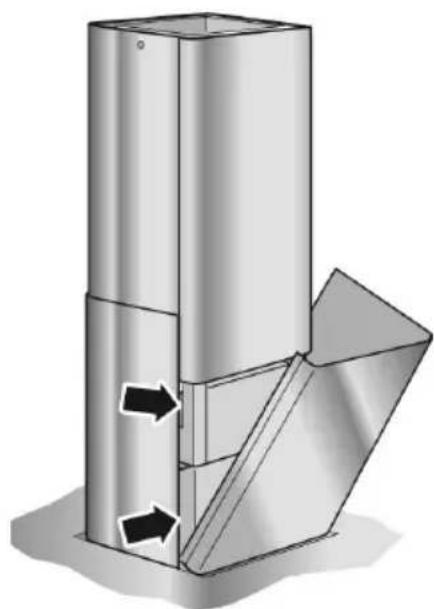

1. Τοποθετήστε τα δύο κάτω μέρη της "καυάδας" και κουμπώστε τα μεταξύ τους.
