Producttype	Afzuigkap
Merk	Neff
Model	IBE 7944 N I79E44N0
Categorie	Keukenafzuigkap
Werkingsmodi	Luchtafvoer / Luchtrecirculatie
Afzuigvermogen	3 snelheden + intensieve stand (toets P)
Verlichting	Halogeenlampen of gloeilampen (afhankelijk van uitvoering)
Vetfilters	Metalen, vaatwasmachinebestendig, eenmaal per maand reinigen
Koolstoffilter	Vervangen aanbevolen 2 keer per jaar
Maximaal gewicht	43 kg
Voeding	220-240 V, 50/60 Hz
Leidingdiameter	150 mm aanbevolen (min. 120 mm)
Montage	Aan het plafond (hangend)
Materiaal	Roestvrij staal
Inbegrepen accessoires	Metalen filters, montageset, sjabloon
Garantie	Zie meegeleverde servicehandleiding
Repareerbaarheid	Reserveonderdelen verkrijgbaar via service en online winkel
Onderhoud	Maandelijkse reiniging vetfilters, halfjaarlijkse vervanging koolstoffilter

Veelgestelde vragen - IBE 7944 N I79E44N0 NEFF

Hoe installeer ik de Neff IBE 7944 N afzuigkap?

De installatie moet door een specialist worden uitgevoerd. Houd de minimale afstanden aan: 550 mm boven een elektrische kookplaat, 650 mm boven een gasfornuis. De afzuigkap wordt met de meegeleverde draagbeugel aan het plafond gemonteerd. Zorg dat het plafond een gewicht van 43 kg kan dragen. Sluit de afvoerleiding aan (Ø 150 mm aanbevolen) en de elektrische aansluiting op een geaard stopcontact.

Hoe reinig ik de vetfilters?

De metalen vetfilters moeten eenmaal per maand worden gereinigd om brandgevaar te voorkomen. U kunt ze in de vaatwasser (plat neerleggen) of met de hand met warm water en een mild reinigingsmiddel wassen. Nooit schurende middelen gebruiken.

Wanneer moet ik het koolstoffilter vervangen?

Het actieve koolstoffilter moet ongeveer twee keer per jaar worden vervangen, of vaker bij intensief gebruik. Het is verkrijgbaar via de service of online winkel. Gebruik alleen originele filters.

Hoe vervang ik een lamp?

Schakel voor het vervangen van de lamp de stroom uit en wacht tot de lamp is afgekoeld. Verwijder voorzichtig de lampring (bij halogeen) of het deksel (bij gloeilampen). Vervang door een lamp van hetzelfde type en vermogen (zie typeplaatje). Raak het glas van de halogeenlamp niet aan.

Wat te doen als de afzuigkap niet ingeschakeld wordt?

Controleer eerst de stroomtoevoer (stopcontact, stroomonderbreker). Zorg dat de stekker goed is aangesloten. Werkt de verlichting niet, controleer dan de lampen. Als het probleem aanhoudt, neem dan contact op met de klantenservice en vermeld het EFD-nummer (op het typeplaatje na het verwijderen van de filters).

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

Voor elektrische kookplaten: 550 mm. Voor gasfornuizen: 650 mm (gemeten van de bovenrand van het rooster tot de onderrand van de afzuigkap). Als u beide gebruikt, houd dan de grootste afstand aan.

Kan ik de afzuigkap in recirculatiemodus gebruiken?

Ja, de afzuigkap kan in luchtrecirculatiemodus werken. In dat geval moet u een actief koolstoffilter (optioneel) installeren. De gefilterde lucht wordt dan terug de keuken in geblazen. De volledige montageset is als accessoire verkrijgbaar.

Hoe stel ik de afzuigsnelheid in?

Gebruik de bedieningstoetsen: druk op 1 voor lage snelheid, 2 of 3 voor hogere snelheden. Voor tijdelijke intensieve afzuiging (sterke geuren of stoom) drukt u op de toets P. Uitschakelen met toets 0.

Waarom maakt de afzuigkap lawaai?

Overmatig geluid kan worden veroorzaakt door een te lange afvoerleiding, scherpe bochten of een te kleine leidingdiameter (minimaal 120 mm). Controleer of de filters schoon en goed geplaatst zijn. Als het geluid aanhoudt, neem dan contact op met de service.

Waar kan ik reserveonderdelen kopen?

Reserveonderdelen (filters, lampen, accessoires) zijn verkrijgbaar via de klantenservice van Neff, in de gespecialiseerde handel of in de online winkel. Gebruik de onderdeelnummers die in de handleiding staan. Gebruik alleen originele onderdelen.

GEBRUIKSAANWIJZING IBE 7944 N I79E44N0 NEFF

nl Gebruiks- en montageaanwijzing

Algemene Informatie 49

Milieubescherming 49

Voor het eerste gebruik 49

Veiligheidsvoorschriften 50

Gebruik volgens de voorschriften 50

Gebruik met afvoerlucht 53

Gebruik met circulatielucht 53

Bediening 54

Reiniging en onderhoud 55

Demontage en montage van de vetfilters 56

Metalen vetfilters demonteren en monteren 56

Actieve-koolfilters monteren en demonteren 56

Lampen verrangen 57

Montageaanwijzingen 58

Buisverbinding 58

Elektrische aansluiting 59

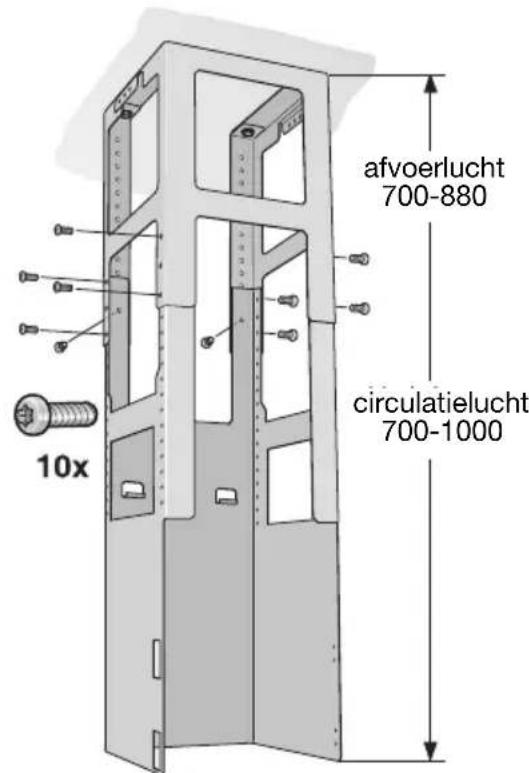

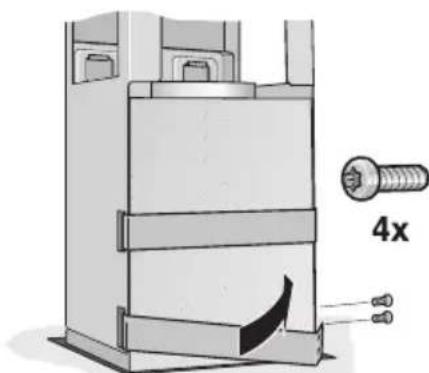

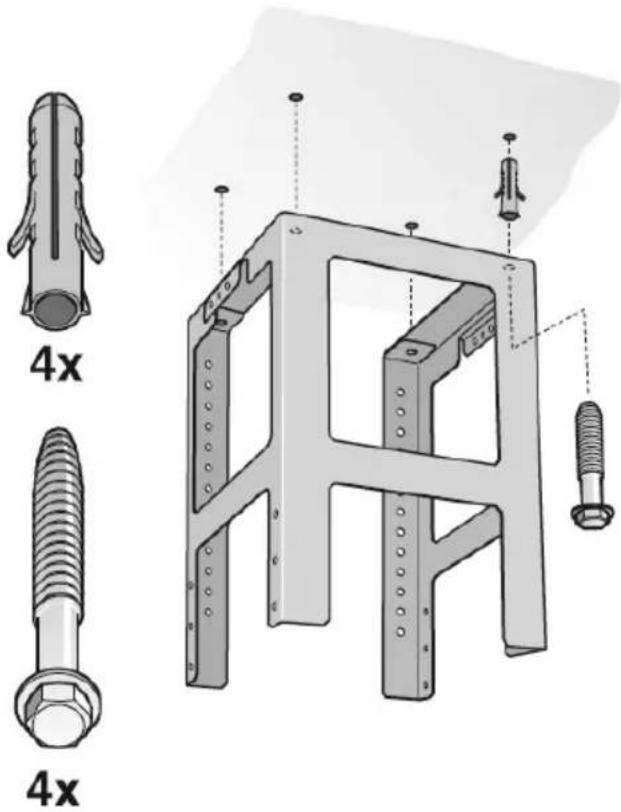

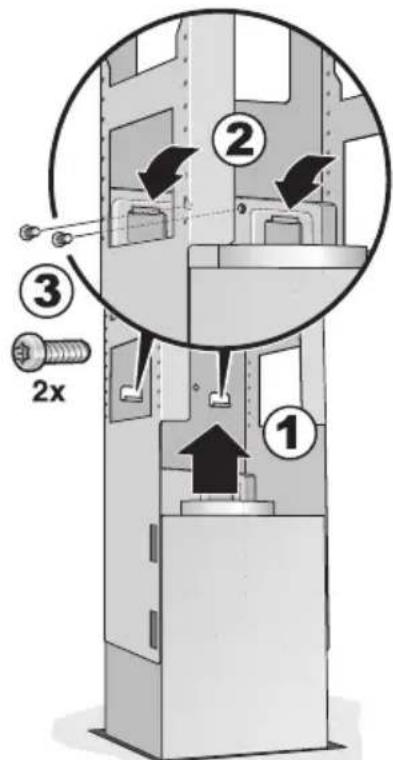

Montage 60

Montagevoorbereiding 60

Bevestiging 61

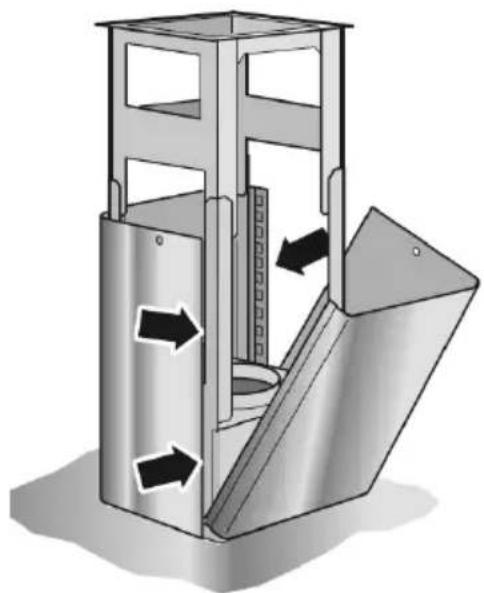

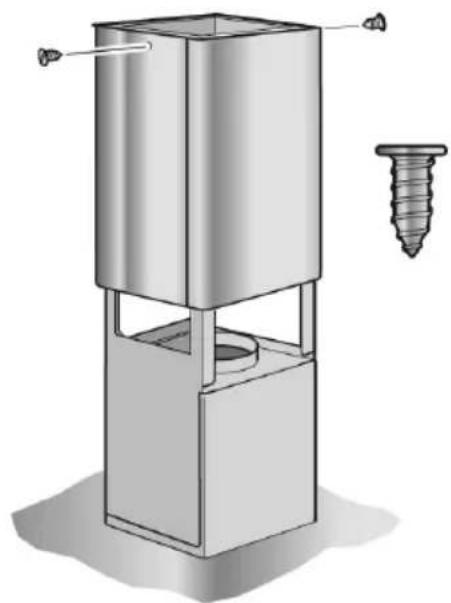

Montage van de schoorsteenafsluitstukken 62

MILIEUBESCHERMING

Recycling van de transportverpakking

Uw nieuwe apparaat is op weg maar u beschermd door de verpakking. De gebruikte materialen zijn onschadelijk voor het milieu en geschikt voor recycling. Zorg a.u.b. voor een milieuvriendelijk afvoer van het verpakking.

De verpakking kan gevaarlijk zijn voor kinderen. Bewaar deze dus buiten bereik van kinderen.

Afvoeren van het oude apparaat

Oude apparaten zijn geen waardeloos afval! Door een milieuvriendelijke afvoer kunnen waardevolle grondstoffen worden teruggewonnen.

Dit apparaat is gekenmerkt volgens de Europese richtlijn 2002/96/EG over oude elektrische en elektronische apparaten (waste electrical and electronic equipment - WEEE).

Deze richtlijn vormt het kader voor het terugnemen en de verwerking van oude apparaten binnen de gehele EU.

Maak het oude apparaat onbruikbaar voordat u het afvoert.

Doe het oude apparaat in geen geval bij het huisvuil!

Vraag bij uw speciaalzaak of gemeente om actuele informatie over het afvoeren van afval en het oude apparaat.

Zorg ervoor dat het oude apparaat buiten bereik van kinderen wordt opgeborgen voordat het wordt afgevoerd.

OPMERKING: Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.

Lees de gebruiksaanwijzing zorgvuldig voordat u het nieuwe apparaat in gebruik neemt. Deze bevat belangrijke informatie voor uw veiligheid en over het gebruik en onderhoud van het apparaat.

Bewaar de gebruiksaanwijzing en het installatievoorschrift en overhandig deze als u het apparaat doorgeeft aan derden.

Storingen

Neem bij vragen en storingen contact op met de klantenservice.

(zie de lijst met klantenserviceadressen).

Vermeld bij een telefoongesprek a.u.b. het volgende:

E-nr. FD

Deze nummers vindt u op het typeplaatje in de afzuigkap. Dit is zichtbaar nadat u de vetfilters hebt verwijderd. Noteer deze nummers in de bovenstaande vakjes.

Gebruik volgens de voorschriften

Deze afzuigkap voldoet aan de voorgeschreven veiligheidsbepalingen. Onjuist gebruik kan persoonlijk letsel of schade veroorzaken. De afzuigkap is uitsluitend bedoeld voor huishoudelijk gebruik. De fabrikant is niet aansprakelijk voor schade die het gevolg is van onjuist gebruik of onjuiste bediening. De fabrikant is niet verantwoordelijk voor schade die het gevolg is van niet-naleving van de veiligheidsvoorschriften.

VERWONDINGSGEVAAR

Laat kinderen niet met de afzuigkap spelen! Het apparaat niet zonder toezicht laten bedienen door volwassenen en kinderen

• wanneer ze daartoe lichamelijk of geestelijk niet in staat zijn,
• of wanneer zij onvoldoende kennis en ervaring hebben om het apparaat goed en veilig te bedienen.

De afzuigkap heeft de fabriek in onberispelijke toestand verlaten. Controleer het apparaat desondanks op schade voordat u het installeert. Als het beschadigd is, mag het niet in gebruik worden genomen!

Als het aansluitsnoer van de afzuigkap beschadigd raakt, moet het worden vervangen door de fabrikant, diens klantenservice of een andere gekwalificeerde persoon, om gevaren te voorkomen. ▸ Montage (inclusief elektrische aansluiting), onderhoud en reparatie van de afzuigkap mogen alleen worden uitgevoerd door een vakman.

In elk geval moet de afzuigkap stroomloos worden gemaakt door de stekker uit het stopcontact te trekken of door de zekering uit te schakelen!

Door ondeskundige montage, onderhoud of reparatie kunnen er aanzienlijke gevaren ontstaan voor de gebruiker, waarvoor de fabrikant niet aansprakelijk is. ▸ Veranderingen aan de elektrische of de mechanische constructie zijn gevaarlijk en mogen niet worden uitgevoerd! Ze kunnen ook functiestoringen van de afzuigkap veroorzaken.

Gelijktijdig gebruik van de afzuigkap en een binnenluchtafhankelijke stookplaats

Binnenluchtafhankelijke stookplaatsen zijn bijvoorbeeld gas-, olie-, hout- of kolengestookte verwarmingsapparaten, geisers, boilers, kookplaten of ovens die verbrandingslucht uit de opstellingsruimte betrekken en waarvan het verbrandingsgas door een schoorsteen naar buiten worden afgevoerd.

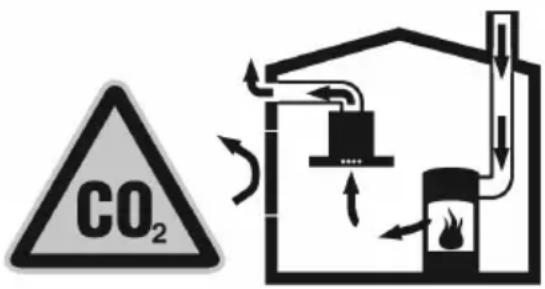

VERGIFTIGINGSGEVAAR

Wanneer de afzuigkap tegelijk wordt gebruikt met een binnenluchtafhankelijke stookplaats bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Het apparaat kan zonder gevaar worden gebruikt wanneer de onderdruk in de opstellingsruimte van de stookplaats niet hoger is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wanneer de voor de verbranding benodigde lucht kan toestromen door niet-afsluitbare openingen, bijv. in deuren, ramen en luchttoevoer- of luchtafvoermuurkasten; of door middel van andere technische maatregelen.

Men dient dus altijd voor een afdoende luchttoevoer te zorgen. ▸ Gebruik van alleen een toevoerlucht/afvoerluchtmuurkast is onvoldoende om binnen de grenswaarde te blijven.

OPMERKING: Bij de beoordeling moet rekening worden gehouden met de totale ventilatietoestand van de woning. Vraag voor de beoordeling het advies van een vakbekwame schoorsteenveger. ▸ Als de afzuigkap uitsluitend wordt ingezet met circulatielucht, kan hij onbeperkt worden gebruikt.

Speciale opmerkingen over gaskooktoestellen

Bij montage boven gaskooktoestellen moeten de geldende wettelijke nationale voorschriften (in Duitsland bijv. de "Technische Regeln Gasinstallation TRGI") worden nageleefd. De geldende inbouwvoorschriften en aanwijzingen van de gasapparaatfabrikant moeten worden nageleefd. Bij de montage dient men eraan te denken dat slechts een kant van de afzuigkap vlak naast een hoge kast of een muur mag liggen. Anders kan er een gevaarlijke openhoping van warmte ontstaan. De afstand tot de muur of de hoge kast moet minstens 50 mm bedragen.

RISICO VAN BRANDWONDEN

Gebruik niet meer dan twee gaskookzones tegelijk op de hoogste stand gedurende meer dan 15 minuten. Door de inwerking van de hitte bestaat er risico van brandwonden bij het aanraken van de behuizing!

Denk eraan dat een grote brander met meer dan 5 kW (wok) overeenkomt met het vermogen van twee gasbranders.

Door de sterke inwerking van de hitte kan de afzuigkap beschadigd raken. Vlammen van gaskookapparatuur moeten altijd met een pan worden afgedekt. Regel de vlam zodanig dat hij niet buiten de panbodem uitkomt.

Juist gebruik

Reinig de afzuigkap zorgvuldig voordat u deze voor het eerst gebruikt. Voor elke reiniging en onderhoud moet de afzuigkap stroomloos worden gemaakt door de stekker uit het stopcontact te trekken of de zekering uit te schakelen. ▸ Lampen (vooral halogeenlampen) worden tijdens het gebruik zeer heet. Ook na uitschakeling bestaat er nog enige tijd een risico van brandwonden! Voordat een lamp wordt vervangen, moet de afzuigkap stroomloos worden gemaakt en moeten de lampen afgekoeld zijn! Gebruik de afzuigkap alleen met aangebrachte lampen. Schakel de afzuigkap altijd in wanneer er een kookzone wordt gebruikt. Als de afzuigkap niet is ingeschakeld, kan er condenswater ontstaan. Dit kan roestschade aan het apparaat veroorzaken.

Zet geen voorwerpen op de afzuigkap.

BRANDGEVAAR

Niet flamberen onder de afzuigkap of met onafgedekte vlam werken. De ingeschakelde afzuigkap zuigt de vlammen in het filter. Door afzettingen op het vetfilter bestaat er brandgevaar!

Houd toezicht op pannen en frituurapparaten wanneer u levensmiddelen bereidt met olie en vet, bijvoorbeeld patates frites. Oververhitte olie en vet vatten makkelijk vlam!

Door de vetfilters regelmatig te reinigen en het actieve-koolfilter op tijd te vervangen, voorkomt u brandgevaar. ▸ Gebruik de afzuigkap nooit zonder vetfilters.

Juiste montage

▸ Controleer aan de hand van de handleiding van het kooktoestel of er een afzuigkap boven mag worden gebruikt. Voor zover de fabrikant van het kooktoestel geen grotere veiligheidsafstanden aangeeft, geldt er een minimumafstand

- van 550 mm tussen elektrische kookplaten en de onderkant van de afzuigkap, zie afb.1. - van 650 mm tussen gaskookplaten (bovenkant pandragers) en de onderkant van de afzuigkap, zie afb.1. Bij gebruik van verschillende kooktoestellen geldt de grootste vermelde afstand. De breedte van de afzuigkap moet overeenkomen met de breedte van het kooktoestel. Boven een stookplaats voor vaste brandstoffen waarvan een brandgevaar kan uitgaan (bijv. vonken), mag de afzuigkap alleen worden gemonteerd wanneer de stookplaats een gesloten, niet-verwijderbare afscherming heeft en de nationale voorschriften worden nageleefd. Deze beperking geldt niet voor gasfornuizen en gaskookplaten.

Om beschadiging van het kooktoestel te vermijden, moet deze worden afgedekt tijdens de montage.

De afzuigkap kan worden gebruikt met afvoerlucht en met circulatielucht.

Gebruik met afvoerlucht

De aangezogen lucht wordt door de vetfilters gereinigd en via een buizensysteem naar de buitenlucht afgevoerd.

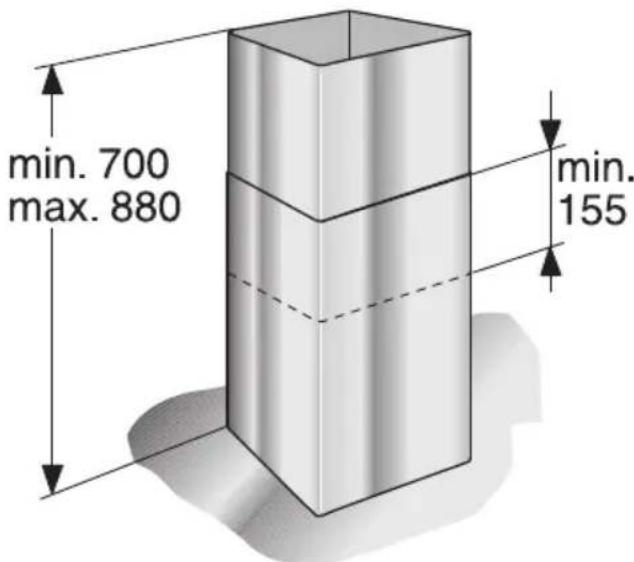

Afmetingen afvoerlucht

Gebruik met circulatielucht

De aangezogen lucht wordt door de vetfilters en een actieve-koolfilter gereinigd en weer teruggeleid naar de keuken.

Om bij gebruik met circulatielucht de reukstoffen te binden, moet een actieve-koolfilter worden ingebouwd (zie "Demontage en montage van de vetfilters").

Zowel de complete montageset als reservefilters zijn verkrijgbaar bij de speciaalzaak, de klantenservice en de online-shop. Het toebehorennummer vindt u achterin de gebruiksaanwijzing.

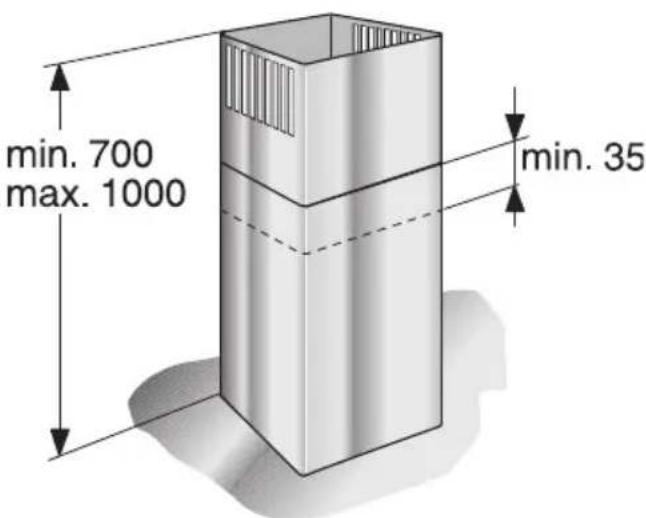

Afmetingen circulatielucht

De beschrijving van de bediening geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.

licht ventilatorstanden

licht ventilatorstanden

ventilatorstanden intensiefstand

OPMERKING: Wij raden u aan de ventilator in te schakelen zodra u begint met koken en hem pas enkele minuten na het koken weer uit te schakelen. Zo worden de keukendampen het effectiefst verwijderd.

Ventilator inschakelen en ventilatorstanden instellen

Druk op toets 1. Bij zware keukendamp schakelt u stand 2 of 3 in.

Ventilator uitschakelen

Druk op toets 0.

Verlichting

De verlichting kan onafhankelijk van de ventilator in- en uitgeschakeld worden.

Apparaten met een intensief-stand

Op de intensief-stand P werkt de ventilator op het hoogste vermogen. Deze stand kan worden gebruikt wanneer er kortstondig een sterke damp- en geurvorming plaatsvindt.

ONDERHOUD VAN HET APPARAAT

Geschikte reinigings- en onderhoudsmiddelen voor uw apparaat zijn verkrijgbaar via de Hotline of de Online-shop (zie de omslag).

Oppervlakken van het apparaat

OPMERKING: Lees de garantievoorwaarden in het bijgevoegde serviceboekje.

De oppervlakken en de bedieningselementen van het apparaat zijn krasgevoelig. Neem daarom de volgende reinigingsaanwijzingen in acht:

• Reinig de afzuigkap niet met droge doeken, schuursponsjes, schuurmiddelen, zand-, zuur- en chloorhoudende reinigingsmiddelen of andere agressieve reinigingsmiddelen.
• Reinig de oppervlakken en de bedieningselementen van het apparaat met een zachte vochtige doek en afwasmiddel of een zacht glasreinigingsmiddel. Vastgekoekt vuil niet afkrabben, maar inweken met een vochtige doek. Voorzichtig reinigen in de buurt van de bedieningselementen, om te voorkomen dat er vocht in de elektronica komt.

OPMERKING: Roestvrijstalen oppervlakken altijd in de slijprichting reinigen! Geen staalreiniger gebruiken op de bedieningstoetsen!

Metalen vetfilter

De aangebrachte metalen vetfilters nemen de vette bestanddelen van de keukendamp op. De filtermatten bestaan uit onbrandbaar metaal.

BRANDGEVAAR

Bij toenemende verzadiging met vethoudende resten wordt de ontvlambaarheid groter. Bovendien kan dit een nadelige invloed hebben op de werking van de afzuigkap.

Door de metalen vetfilters op tijd te reinigen, voorkomt u brandgevaar. Bij reiniging van de metalen vetfilters de toegankelijke delen van de behuizing ontdoen van neergeslagen vetresten.

Reinigen van de metalen vetfilters ...

Bij normaal gebruik (dagelijks 1 à 2 uur) moeten de metalen vetfilters 1x per maand worden gereinigd.

... in de afwasautomaat

De metalen vetfilters kunnen in de afwasautomaat worden gereinigd. Hierbij kunnen lichte verkleuringen optreden, die echter geen invloed op de werking van de vetfilters hebben. De filters moeten los in de afwasautomaat liggen. Ze mogen niet worden vastgeklemd.

OPMERKING: Sterk verzadigde metalen vetfilters niet samen met serviesgoed reinigen.

... met de hand

Bij reiniging met de hand de vetfilters inweken in een heet afwassopje, afborstelen, goed afspoelen en laten afdruipen. Geen agressieve, zuur- of looghoudende reinigingsmiddelen gebruiken. Bij bijzonder hardnekkig vuil adviseren wij u een speciale vetoplosspray te gebruiken. Deze kunt u bestellen via de Online-shop.

Lees beslist de aanwijzingen en waarschuwingen in het hoofdstuk "Veiligheidsvoorschriften" voordat u de vetfilters demonteert of monteert.

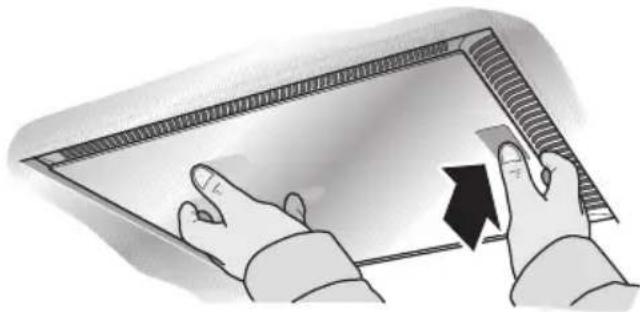

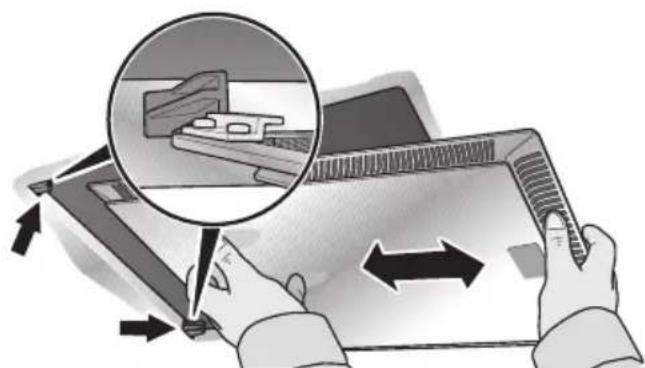

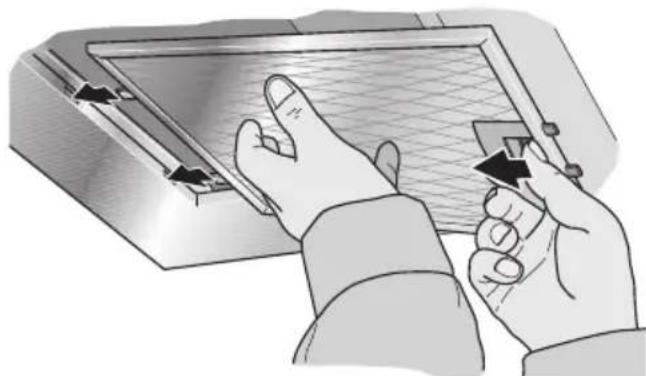

Metalen vetfilters demonteren en monteren

1. Open de vergrendeling en klap de vetfilters omlaag. Houd ze daarbij met uw andere hand onder de vetfilters.

(bij apparaten met randafzuiging)

1. Reinig de vetfilters.
2. Breng de gereinigde vetfilters weer aan.

Actieve-koolfilters binden de reukstoffen bij gebruik met circulatielucht.

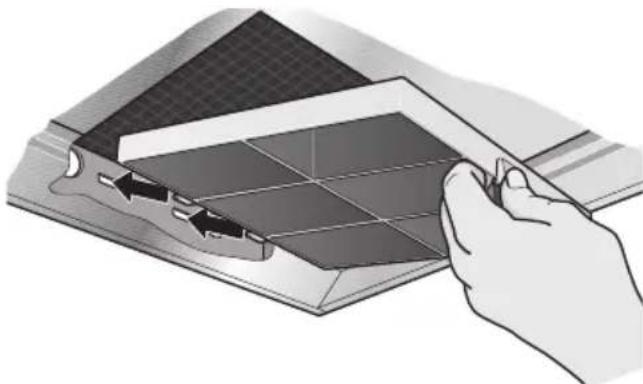

Actieve-koolfilters monteren en demonteren

1. Demonteer de vetfilters (zie 'Metalen vetfilters demonteren en monteren').

1. Breng het actieve-koolfilter aan.
2. Schuif de lip in de bevestiging.
3. Breng de vetfilters weer aan (zie 'Metalen vetfilters demonteren en monteren').

Actieve-koolfilter vervangen

Bij normaal gebruik (dagelijks 1 à 2 uur) moeten de actieve-koolfilters ongeveer 2x per jaar worden vervangen. Actieve-koolfilters zijn verkrijgbaar bij de speciaalzaak, de klantenservice en in de online-shop (zie 'Extra toebehoren'). Gebruik alleen originele filters. Actieve-koolfilters bevatten geen schadelijke stoffen.

Ze kunnen worden meegegeven met het huisvuil.

Lees beslist de aanwijzingen en waarschuwingen in het hoofdstuk "Veiligheidsvoorschriften" voordat u de lampen vervangt. De beschrijving van de lampvervanging geldt voor verschillende uitvoeringen van het apparaat.

OPMERKING: Lees de garantievoorwaarden in het bijgevoegde serviceboekje.

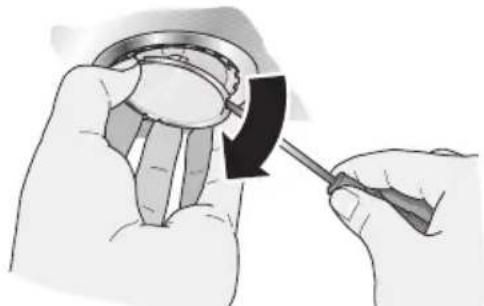

Halogeenlampen vervangen

Halogeenlampen worden tijdens het gebruik zeer heet. Ook na uitschakeling bestaat er nog enige tijd een risico van brandwonden!

Wacht tot de halogeenlamp is afgekoeld voordat u hem vervangt. 1. Verwijder de lampenring voorzichtig met geschikt gereedschap.

1. Vervang de defecte lamp door een nieuwe lamp van hetzelfde type en met hetzelfde vermogen (zie typeplaatje).

OPMERKING: Het glas van de halogeenlamp mag bij het aanbrengen niet worden aangeraakt. Gebruik daarom een schone doek bij het aanbrengen van de lamp.

1. Breng de lampafscheming weer aan.
2. Schakel de stroom in door de stekker in het stopcontact te steken of de zekering in te schakelen.

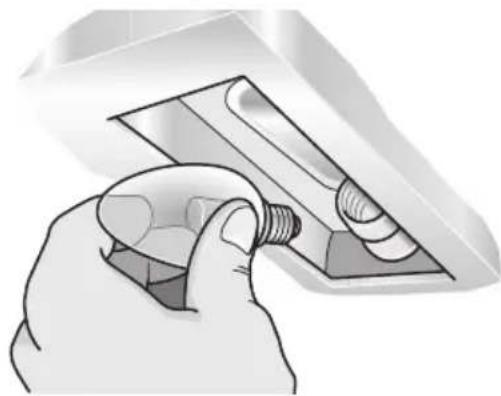

Gloeilampen vervangen

1. Til de lampafscheming iets op.
2. Duw de lampafscheming naar het midden van het apparaat.

1. Vervang de defecte lamp door een nieuwe lamp van hetzelfde type en met hetzelfde vermogen (zie typeplaatje).
2. Breng de lampafscheming weer aan.

1. Schakel de stroom in door de stekker in het stopcontact te steken of de zekering in te schakelen.

OPMERKING: Controleer of de lampen goed zijn aangebracht als de verlichting niet werkt.

Defecte lampen moeten direct worden vervangen om overbelasting van de andere lampen te voorkomen.

Lees voor de montage eerst de aanwijzingen en waarschuwingen in het hoofdstuk "Veiligheidsvoorschriften"!

Gebruik met afvoerlucht

De afvoerlucht wordt via een luchtkoker naar boven geleid, of rechtstreeks door de muur naar buiten.

OPMERKING: De afvoerlucht mag niet worden afgevoerd via een in gebruik zijnde rook- of afvoergasschoorsteen, noch via een schacht die dient voor de ontluchting van ruimtes met stookplaatsen.

Bij afvoer van afvoerlucht via een niet in gebruik zijnde rook- of afvoergasschoorsteen, dient u een vakbekwame schoorsteenveger te raadplegen. Bij de afvoer van afvoerlucht moeten de wettelijke voorschriften worden nageleefd (bijv. bouwverordeningen).

Indien de afvoerlucht door de buitenmuur moet worden geleid, raden wij u aan een telescoop-muurkast te gebruiken.

De afzuigkap werkt optimaal indien:

• de afvoerluchtbuis zo kort en zo recht mogelijk is en
• een zo groot mogelijke diameter heeft. Als buisbochten onvermijdelijk zijn, dienen deze een zo groot mogelijke straal te hebben.

OPMERKING: Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten of buisdiameters kleiner dan 150 mm vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden.

Voor de aanleg van de luchtafvoerbuizen mogen uitsluitend buizen of slangen van onbrandbaar materiaal worden gebruikt. De fabrikant van de afzuigkap is niet aansprakelijk voor reclamaties die terug te leiden zijn op de planning en uitvoering van de buisleiding.

Buisverbinding

De diameter van de luchtafvoerbuizen mag niet kleiner zijn dan 150 mm.

Ronde buizen:

Wij adviseren een inwendige diameter van 150 mm; de diameter dient echter minstens 120 mm te zijn.

Platte luchtafvoerkanalen moeten dezelfde inwendige diameter hebben als ronde buizen.

Ze mogen geen scherpe bochten hebben.

0 150 mm ca. 177 cm² 0 120 mm ca. 113 cm²

Bij afwijkende buisdiameters:

Afdichtstrips gebruiken.

Aansluiting luchtafvoerbuis Ø 150 mm (aanbevolen diameter)

Luchtafvoerbuis rechtstreeks op het luchtafvoeraansluitstuk bevestigen en goed afdichten. Bij gebruik van een aluminiumbuis moet het aansluitgedeelte eerst worden gladgemaakt.

Aansluiting luchtafvoerbuis Ø 120 mm

Verloopstuk rechtstreeks op het luchtafvoer-aansluitstuk bevestigen. Luchtafvoerbuis bevestigen aan het verloopstuk. Beide verbindingspunten goed afdichten.

Lees voor de elektrische aansluiting beslist de aanwijzingen en waarschuwingen in het hoofdstuk "Veiligheidsvoorschriften"! De afzuigkap mag alleen worden aangesloten door een gekwalificeerde elektromonteur die op de hoogte is van de voorschriften van het verantwoordelijke nutsbedrijf.

VERWONDINGSGEVAAR

Als het aansluitsnoer van de afzuigkap beschadigd raakt, moet het worden vervangen door de fabrikant, diens klantenservice of een andere gekwalificeerde persoon, om gevaren te voorkomen.

De afzuigkap mag alleen worden aangesloten op een volgens de voorschriften geïnstalleerd geaard stopcontact.

Het geaarde stopcontact zo mogelijk vlak achter het schoorsteenafschermstuk aanbrengen.

-Het geaarde stopcontact moet worden aangesloten op een eigen stroomkring. - Als het stopcontact na montage van de afzuigkap niet bereikbaar is, moet er een stroomonderbreker worden aangebracht zoals bij een vaste aansluiting.

Indien een vaste aansluiting noodzakelijk is

De installatie moet voorzien zijn van een stroomonderbreker. Als stroomonderbrekers gelden schakelaars met een contactopening van ten minste 3 mm en uitschakeling van alle polen. Hiertoe behoren veiligheidsschakelaars, zekeringen en veiligheidszekeringen.

De elektrische gegevens vindt u op het typeplaatje in het apparaat. Dit is zichtbaar nadat u de vetfilters hebt verwijderd.

Lengte van de aansluitleiding: ca. 1,30 m.

Deze afzuigkap voldoet aan de EG-ontstoringsbepalingen.

De afzuigkap is bedoeld voor montage op het keukenplafond of op een stevig verlaagd plafond.

Houd bij de montage rekening met eventueel te monteren speciaal toebehoren.

Neem de minimumafstand tussen de kookplaat en de afzuigkap in acht (zie "Veiligheidsvoorschriften")! Voorkom beschadiging van de gevoelige oppervlakken!

Voorbereiden van het plafond

Het plafond moet vlak en horizontaal zijn. De bijgevoegde schroeven en pluggen zijn geschikt voor beton en natuursteen. Gebruik bij andere plafondconstructies bevestigingsmiddelen die daarvoor geschikt zijn.

Controleer of het plafond voldoende draagvermogen heeft. De pluggen moeten stevig vastzitten.

Max. gewicht in kg: 43

Constructiewijzigingen in het kader van technische ontwikkelingen voorbehouden.

Montage van het bovenste draagstel

1. Voor de montage de totale hoogte van het draagstel bepalen en de schroefgaten aftekenen. De hoogte van het draagstel is instelbaar in stappen van 20 mm. De totale hoogte wordt berekend op basis van de plafondhoogte, de hoogte van het aanrechtblad en de afstand tussen de kookplaat en de afzuigkap.
2. Het middelpunt van de afzuigkap aftekenen op het plafond.
3. Met behulp van de bijgevoegde sjabloon de posities voor de schroeven aftekenen op het plafond.

1. 4 gaten van 8 mm boren en de pluggen geheel in het plafond drukken.
2. Het bovenste deel van het draagstel met 4 schroeven aan het plafond bevestigen.
3. Let op de juiste positie van het draagstel. De middelste beugel bepaalt de voorkeurzijde. Deze moet in de richting van de bedieningselementen van de kookplaat wijzen.

Montage van het onderste draagstel

Het bovenste en onderste deel van het draagstel op de vastgestelde totale hoogte bevestigen met 10 schroeven (de afbeelding toont de gaten die u hiervoor het best kunt gebruiken).

Let op de juiste positie van het onderste draagstel. De open zijde moet in de richting van het bedieningselement van de kookplaat wijzen.

OPMERKING: Het draagstel kan achteraf worden bijgesteld door de bevestigingsschroeven in het plafond los te draaien.

Montage van de afzuigkap

1. De afzuigkap vanaf de onderzijde in het draagframe schuiven.

Zorg ervoor dat het aansluitsnoer niet klem komt te zitten!

1. De afzuigkap met 2 borgschroeven vastmaken aan het draagstel.

3. Bevestigingsbeugel aanbrengen en vastschroeven.

1. Buisverbinding tot stand brengen.
2. Elektrische aansluiting tot stand brengen.

Montage van de schoorsteenafschermstukken

VERWONDINGSGEVAAR

De binnenzijden van de schoorsteenafschermstukken kunnen scherpe randen hebben. Wij raden u aan bij demontage werkhandschoenen te dragen.

1. De schoorsteenafschermstukken losmaken. Daartoe het plakband verwijderen.
2. De beschermfolie van beide schoorsteenafschermstukken trekken.
3. De twee delen van het bovenste schoorsteenafschermstuk op de afzuigkap plaatsen en in elkaar schuiven.

OPMERKING: Bescherm de afzuigkap tegen beschadiging. Voorkom krassen op de gevoelige oppervlakken.

1. Bovenste schoorsteenafschermstuk omhoog schuiven en bevestigen met 2 schroeven.

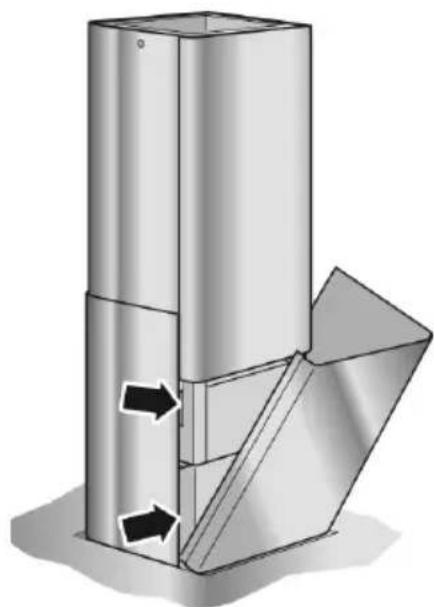

1. De twee onderste schoorsteenafschermstukken aanbrengen en in elkaar schuiven.
