AVVERTENZE SULLA TUTELA DELL'AMBIENTE

Smaltimento dell'imballaggio di trasporto

L'imballaggio ha protetto il vostro nuovo apparecchio nel trasporto sono a voi. Tutti i materiali impiegati sono compatibili con l'ambiente e riciclabili. Preghiamo di collaborare smaltendo l'imballaggio in modo ecologico.

Le parti dell'imballaggio possono essere pericolose per i bambini. Custodire perché queste parti fuori della portata dei bambini.

Rottamazione dell'apparecchio dismesso

Gli appearecchi dismessi non sono rifiuti sulla valore! Mediente uno smaltimento compatible con l'ambiente possono essere recuperate materie prime preziose.

Questo appearecchio è contrassegnato conformmente alla Direttiva europea 2002/96/CEE - Rifiuti di apparecchiature elettriche ed elettroniche (waste electrical and electronic equipment-WEEE).

La direttiva prescribe il quadro normativo per un ritiro e riciiclaggio degli appearecchi dismessi valido in tutte l'UE. Prima di rottamare l'apparecchio dismesso, renderlo inservibile.

Non gettare assolutamente l'apparecchio dismesso nei rifiuti non riciclabili!

Chiedere informazioni sulle attuali vie di smaltimento al proprio rivenditore specializzato oppure alla propria amministrazione comunale.

Provedere affinché l'apparecchio dismesso sa conservato fuori della portata dei bambini fino alla rottamazione.

AL PRIMO USO

Prima diMETTEREINfunzioneI'apparecchio
nuovo,leggere con attenzione ed interamente
leistruzioni perl'uso.Esse contengono
informazioni importanti per la vostra sicurezza,
nonché per l'uso e la cura dell'apparecchio.

Conservare concura il libretto d'istruzioni per l'uso ed il montaggio e consegnarlo ad un eventuale successivo proprietario dell'apparecchio.

Guasti

In caso di eventuali domande o di guasti, rivolgersi al servizio assistenza clienti.

(Vedi elenco dei centri di assistenza clienti).

In caso di chiamata si prega diindicare:

E-Nr.FD

I numero sono sulla targhetta porta-dati visible,\ dopo la rimozione dei filtri per grassi,\ nell'interno della cappa aspirante.\ Annotare i numero nei campi qui sopra.

Uso regolare

Questa cappa aspirante è conforme alle prescritte norme di sicurezza. Un uso incompetente cui cause danni a essere o beni materiali.
Impiegare la cappa aspirante esclusivamente per l'uso domestico. Il costruttore non risponde dei danni causati da impiego improprio o da uso errato.
Il costruttore non può essere chiamato a rispondere di anni, che siano da attribuire all'inosservanza delle avvertenze di sicurezza.

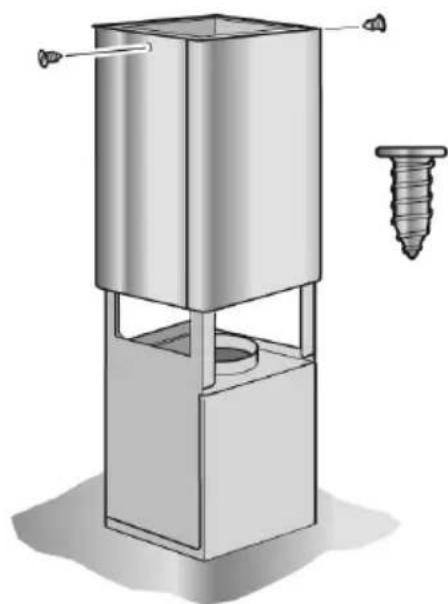

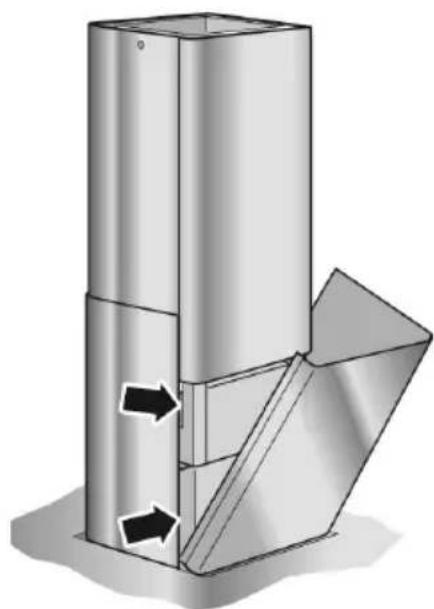

PERICOLO DI LESIONI!

Vietare ai bambini di giocare con la cappa aspirante. L'uso dell'apparecchio è sempre vietato ad adulti e bambini nei casi seguenti,

• se impediti fisicamente o mentalmente,
• oppure se non sono in possesso di conoscenze ed esperienza per usare l'apparecchio correttamente ed in sicurezza.

Sicurezza tecnica

La cappa aspirante ha lasciato la fabbrica in perfetto stato. Controllare tuttavia l'apparecchio prima del montaggio alla ricerca di eventuali danni visibili. Se è danneggiato, è vietato metterlo in funzione!
Se il cavo di collegamento della cappa aspirante è danneggiato, per evitare pericoli, deve essere sostituito dal costruttore, dal suo servizio assistenza clienti o da una persona in possesso di simile qualificazione.
Il montaggio (incluso l'allacciamento elettrico), la manutenzione o riparazione della cappa aspirante devono essere eseguiti solo da un technician specializzato. In agli caso devese possibile togliere tensione alla cappa aspirante extraendo la spina di alimentazione oppure disinserendo il dispositivo di sicurezza!

Il montaggio, la manutenzione o riparazione incompetenti possono causare considerevoli pericoli per l'utente, dei quali il costruttore non risponde.
Le modifiche apportate alla struttura elettrica o meccanica sono pericolose e percioso vietate!
Esse possono provocare ancche il malfunzionamento della cappa aspirante.

Impiego contemporaneo della cappa aspirante e di un focolare dipendente dall'aria interna

Focolari dipendenti dall'aria interna sono ad es. appearecchi di riscaldamento funzionanti a gas, petrolio, legna o carbone, scaldacqua istantanei, scaldabagni, piani di cottura oppure fornì, che per la combustione utilizzato l'aria dell'ambiente d'installazione della cappa aspirante, ed i cui gas di scarico vengono scaricati all'esternoattraverso un camino.

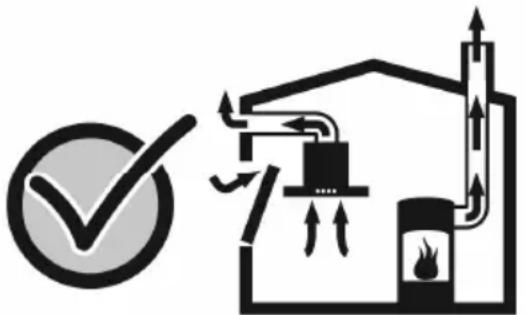

PERICOLO D'INTOSSICAZIONE

In caso di impiego contemporaneo della cappa aspirante e di un focolare dipendente dall'aria interna sussiste pericolò d'intossicazione a causa di gas di combustione di riflusso, aspirati alla cappa.

Un uso privo di pericolò è possibile se la depressione nell'ambiente d'installazione del focolare non supera 4 Pa (0,04 mbar). Questo si può essere l'aria necessaria per la combustione più refluireattraversoaperture non chiudibili, ad es in porte, finestre, in collegamento con una cassetta murale di alimentazione/scarico dell'aria oppure mediante autresoluzioni tecniche.

è quindi necessario garantire sempre una sufficiente alimentazione dell'aria.

Una cassetta murale di alimentazione/scarico dell'aria da sola non garantisce il rispetto del valore limite.

NOTA: nella valutazione si deve sempre considerare l'insieme della ventilazione totale dell'abitazione. Per la valutazione consultare la competente autorità.
Se la cappa aspirante viene impiegata esclusivamente in funzionamento a ricircolo d'aria, l'uso è possibile alla limitazione.

Avvertenze speciali per fornelli a gas

In caso di montaggio sopra fornelli a gas, osservare le pertinenti disposizioni di legge nazionali (ad es. in Germania: Regole Tecniche per Impianti a Gas TRGI).
Osservare le norme ed istruzioni di montaggio rispettovamente valide del costruttore dell'apparecchio a gas.

Tenere presente che la cappa aspirante cui estere montata con solo un lato a contatto diretto con un mobile alto o una parete. Altrimenti sussiste il pericolo di accumulo di calore. La distanza dal muro o dal mobile alto deve essere almeno 50~mm

PERICOLO DI USTIONI

Non accendere contemporaneamente più di 2 fornelli a gas per un periodo superiore a 15 minuti al massimo carico termico. A causa dell'effetto del calore, vi è pericolò di scottature in caso di lavoro con le superfici della carcassa!

Tenere presente che un bruciatore grande con più di 5 kW (Wok) di potenza corrisponde alla potenza di due bruciatori a gas.
La cappa aspirante cui estere danneggiata dal forte effetto di calore.
Non usare mai un fornello a gasenza stoviglie sovrapposte. Regolare la fiamma in modo che non sporga il fondo delle stoviglie da cucina

Uso appropriato

Alla prima messa in funzione pulire con cura la cappa aspirante.
Prima di agli pulizia e manutenzione togliere tensione alla cappa aspirante extraendo la spina di alimentazione oppure disinserendo il dispositivo di sicurezza.
Le lampade (specialmente lampade alogene) si surriscaldano durante il funzionamento. Un pericolodi ustioni sussiste,.
anche quale tempo dopo averle spente!
Prima di agli sostituzione di lampade, togliere tensione alla cappa aspirante e lasciare raffreddare le lampade!

Usare la cappa aspirante solo con le lampade montate.
Accendere sempre la cappa aspirante quando si usa un fornello. Se la cappa aspirante non viene accesa può formarsi acqua di condensazione. Questa può causare danni di corrosione all'apparecchio.
Non depore oggetti sulla cappa aspirante..

PERICOLO D'INCENDIO

Non fiammeggiare alimenti sotto la cappa aspirante né lavorare a fiamma scoperta. La cappa aspirante accesa attira la fiamma nel filtro. I depositi di grasso nel filtrro possono causare un incendio!

Sorvegliare le pentole, i tegami e gli apparecchi per frittura quando si preparano alimenti con olio e grassi, ad es. patatine fritte. L'olio o i grassi surriscaldati possono migliormente incendiarsi!
Un pericolo d'incendio si previene pulendo regolarmente i filtri per grassi e sostituendo tempestivamente il filtro a carbone attivo.
Non usare mai la cappa aspirante allaFilteri per grassi.

Montaggio appropriato

Osservare le istruzioni del costruttore dell'apparecchio di cottura, con riferimento alla possibilità di usare una cappa aspirante sovrapposta.
Se il costruttore dell'apparecchio di cottura non prescire distance di sicurezza maggiori, vale una distanza minima:

• fra i fornelli elettrici ed il bordo inferiore della cappa aspirante di

550 mm, fig.1.

• fra i fornelli a gas (bordo superiore del la griglia d'appoggio pentola) ed il bordo inferiore della cappa aspirante di

650 mm, fig.1.

Se si usano fornelli diversi, vale la maggiore delle distance indicate.
La larghezza della cappa aspirante deve corrispondere alla larghezza del piano di cottura.
Sopra un focolare per combustibili solidi, dal quale cui do derivare un pericolo d'incendio (ad es. scintille volanti), il montaggio della cappa aspirante è consentito solo se il focalore è dotato di una copertura chiusa non amovibile e vengono rispetto le norme nazionali specifiche. Questa limitazione non è valida per le cucine a gas ed i piani di cottura a gas.
Per evitare danni al piano di cottura, coprirlo durante il montaggio della cappa aspirante.

La cappa aspirante cui oessere usata in funzionamento ad espulsione d'aria ed a ricircolo d'aria.

Funzionamento ad espulsione d'aria

L'aria aspirata viene depurata dai filtri per grassi e scaricata all'aperto tramite un sistema di tubi.

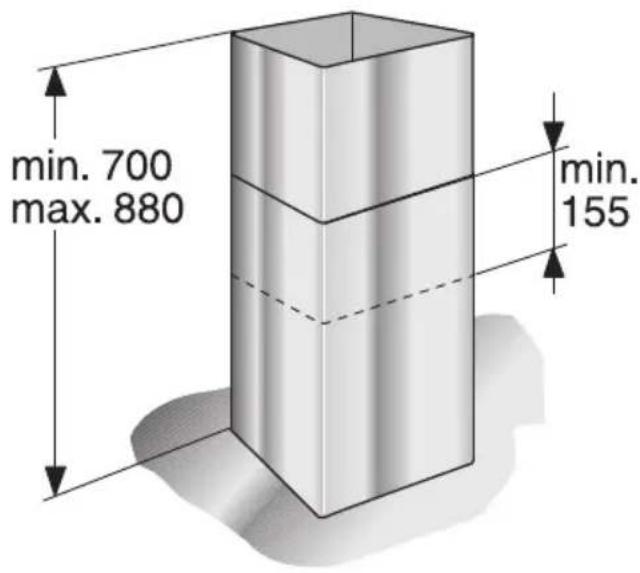

Dimensioni dell'apparecchio ad espulsione d'aria

Funzionamento a ricircolo d'aria

L'aria aspirata viene depurata dai filtri per grassi e da un filtro a carbone attivo ed immessa nuovamente nella cucina.

Per fissare gli odori nel funzionamento a ricircolo d'aria delve essere montato unattro a carbone attivo (vedi "Smontaggio e montaggio dei filtri per grassi").

Il set di montaggio completo ed i filtri di ricambio sono disponibili nel commercio specializzato, presso il servizio assistenza clienti eppure nell'Online-Shop. Il numero di accessorio è indicato alla fine di quello libretto d'istruzioni.

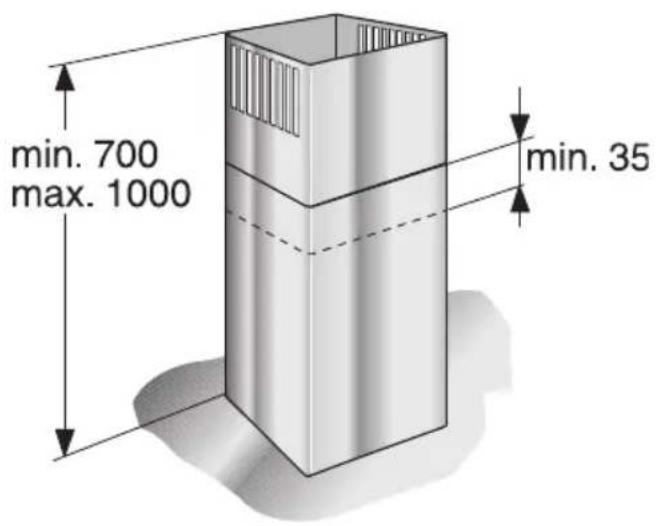

Dimensioni dell'apparecchio a ricircolo d'aria

La descrizione dell'uso è valida per molti modelli dell'apparecchio. É possibile che siano descritti alcuni particolari di dotazione, che non riguardano quello apparecchio.

Luce Gradi ventilatore

Luce
Gradi ventilatore

Luce
Gradi ventilatore
Grado intensivo

NOTA: è consigliabile accendere il ventilatore all'inizio della cottura e spegnerlo solo alcuni minuti dopo la fine della cottura. I vapori di cottura vengonoosi eliminati nel modo più efficace.

Acendere il ventilatore e regolare i gradi di potenza

Premere il pulsante 1. Per maggiori quantita di vapori di cottura insere il grado 2 o 3.

Spagnere il ventilatore

Premere il pulsante 0.

Illuminazione

L'illuminazione può essere accesa o spenta indipendente dal ventilatore.

Per apparecchi con grado intensivo

Con il grado intensivo P si raggiunge la massima potenza. Può essere impiegata in caso di temporaneo forte sviluppo di vapore ed odori.

AVVERTENZA SULLA CURA DELL'APPARECCHIO

Idonei prodotti per la pulizia e la cura dell'apparecchio possono essere acquistatitramite la linea verde oppure l'Online-Shop (vedi copertina).

Superfici dell'apparecchio

NOTA: osservare le norme di garanzia nell'accluso opuscolo del servizio assistenza.

Le superfici dell'apparecchio e gli elementi di lavoro sono sensibili ai graffiti. Osservare perci o seguenti istruzioni per la pulizia:
- Evitare la pulizia della cappa aspirante con panni asciutti, spugne dure che lasciano graffi, prodotti abrasivi e con pulitori contenti sabbia, soda, acidi, cloruro o altri prodotti corrosivi.
- Pulire le superfici dell'apparecchio e gli elementi di lavoro solo con un panno morbido, umido, detergente liquido per stoviglie o con un pulitore delicato per vetri.
- Non asportare graffiando lo sporco essiccato, ma ammorbidirlo con un panno umido.
- Pulire con precauzione la zona degli elementi di lavoro, per evitare la penetrazione di umidità nei circuiti elettronici.

NOTA: Pulire le superfici in acciaio inox solo nel senso di lucidatura!

Non usare pulitori per acciaio per i pulsanti di comando!

Filtri per grassi metallici

I filtri per grassi metallici trattengono i grassi dei vapori di cucina.

I filtri piani sono costituiti da metallo incombustibile.

PERICOLO D'INCENDIO

A causa della progressiva saturazione dei filtri con residui grassi, aumento la loro infiammabilità. Inoltre cui sono issere pregiudatorio il buon funzionamento della cappa aspirante.

Mediente una tempestiva pulizia dei filtri per grassi metallici si previene il pericolò d'incendio.
Al lavaggio dei filtri per grassi rimuovere.
anche con un panno umido i depositi di grassi
dalle parti accessibili della carcassa.

Lavaggio dei filtri per grassi metallici ...

Con un funzionamento normale (da 1 a 2 ore al giorno), i filtri per grassi metallici devono essere lavati 1 volta al mese.

...in lavastoviglie

I filtri per grassi metallici possono essere lavati in lavastoviglie. Con quello lavaggio possono verificarsi leggere alterazioni di colore, che trattavia non hanno alcuna influenza sull'efficienza dei filtri per grassi.
I filtri devono giacere liberi nella lavastoviglie. Essi non devono essere bloccati tra altre stoviglie.

NOTA: non lavare con altre stoviglia i filtri per grassi metallici molto satori di grassi.

... a mano

Per un lavaggio manuale ammonbidire i filtri per grassi in una soluzione di acqua e detersivo ben calda, spazzolarli, sciac quarli bene e lasciarli sgocciolare.
Non usare detergenti corrosivi, contenti acidi o soluzioni alcaline.
In caso di sporco particolarmente resistente, consigliamo la pulizia con uno speciale spray solvente per grassi. Questo può essere ordinatotramite l'Online-Shop.

Prima di smontare e montare i filtri per grassi osservare assolutamente le istruzioni ed avventenze nel capitolo "Avventenze di sicurezza"!

Smontaggio e montaggio dei filtri per grassi

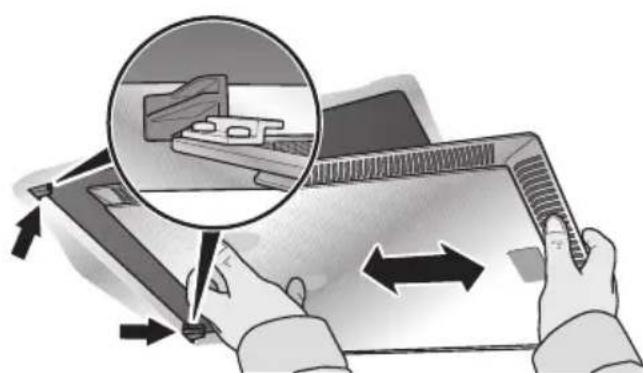

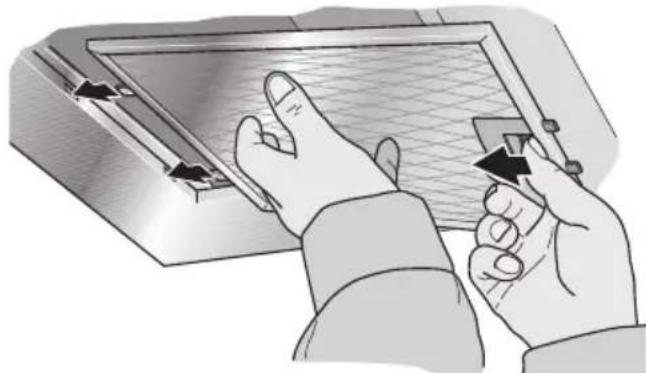

1. Aprire il fermo ed abbassare i filtri per grassi. Ciò facendo, con la mano libera sostenerere除去 i filtri per grassi.

(in apparecchi con aspirazione marginale)

1. Pulire i filtri per grassi.
2. Inserire di nuovo i filtri per grassi puliti.

I filtri a carbone attivo fissano gli odori nel funzionamento a ricircolo d'aria.

Montaggio e smontaggio dei filtri a carbone attivo

1. Smontare i filtri per grassi (vedi "Smontaggio e montaggio dei filtri per grassi metallici").

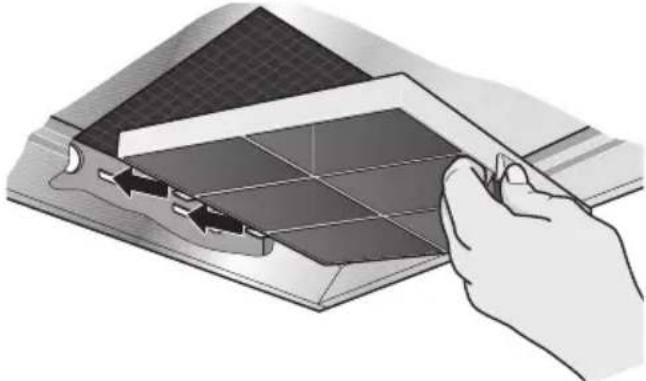

2. Inserire ilhetto a carbone attivo.

1. Innestare la linguetta.
2. Inserire di nuovo i filtri per grassi (vedi "Smontaggio e montaggio dei filtri per grassi metallici").

Sostituzione del filtro a carbone attivo

Nell'uso normale (da 1 a 2 ore al giorno), i filtri a carbone attivo devono essere sostituiti circa 2 volte all'anno.
Acquistare il filtro a carbone attivo nel commercio specializzato, presso il servizio assistenza clienti o tramite l'Online-Shop (vedi "Accessori speciali"). Usare solo filtri originali.

I filtri a carbone attivo non contengono sostanze nocive. Essi possono essere smaltiti con i rifuti domestici.

Prima di sostituire le lampade osservare assolutamente le istruzioni ed avventenze nel capitolo "Avvertenze di sicurezza"!
La descrizione della sostituzione lampade è valida per molti modelli dell'apparecchio.

NOTA: osservare le norme di garanzia nell'accluso opuscolo del servizio assistenza.

Sostituzione delle lampade alogene

Le lampade alogene si surriscaldano durante il funzionamento. Un pericolo di usstioni sussiste ancche quale tempo dopo averle spente!
Prima della sostituzione, le lampade alogene devono essersi completamente raffreddate.

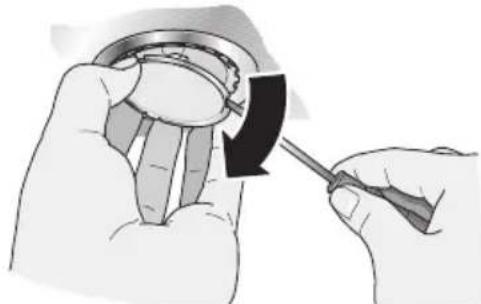

1. Rimuovere con precauzione, con un attrezzo idoneo, l'anello della lampada.

1. Sostituire la lampada difettosa con una nuova dello stesso tipo e di uguali wattaggio (vedi targhetta porta-dati).

NOTA: non toccare con le dita il vetro le lampade aologene durante l'insertimento. Inserire perciò la lampada afferrandola con un panno pulito.

1. Inserire di nuovo il coperchio della lampada.
2. Ripristinare l'alimentazione elettrica inserendo la spina di alimentazione oppure il dispositivo di sicurezza.

Sostituzione delle lampade ad incandescenza

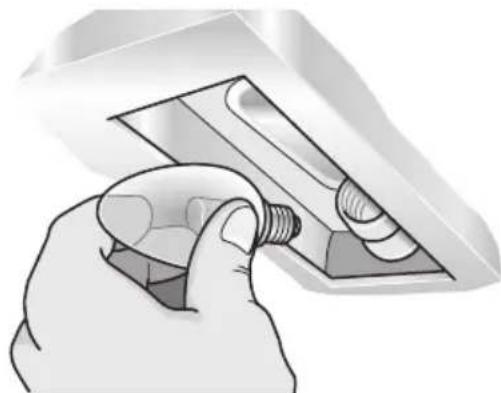

1. Staccare leggermente il coperchio della lampada.
2. Spingere il soperchio della lampada verso il centro dell'apparecchio.

1. Sostituire la lampada difettosa con una nuova dello stesso tipo e di uguali wattaggio (vedi targhetta porta-dati).
2. Inserire di nuovo il coperchio della lampada.

1. Ripristinare l'alimentazione elettrica inserendo la spina di alimentazione oppure il dispositivo di sicurezza.

NOTA: se l'illuminazione non funziona, controllare se le lampade sono inserite correttamente.

Le lampadine difettose devono essere sostituite immediatamente, per evitare il sovraccarico sulle altre lampade.

Prima del montaggio, osservare assolutamente le istruzioni ed avvertenze nel capitolo "Avvertenze di sicurezza"!

Funzionamento ad espulsione d'aria

L'aria di espulsione viene inviata verso l'alto all'esternoattraverso un pozzo di ventilazione, oppure direttamente all'apertoattraverso umuro esterno.

NOTA: l'aria espulsa non deve essere immessa né in un camino per fumi o gas di scarico funzionante, né in un pozzo destinato allo scarico d'aria di locali d'installazione di focolari.

Se l'aria di scarico deve essere immessa in un camino per fumi o gas di scarico non attivo, è necessario chiedere l'autorizzazione della competente autorità di sorveglianza.

Nell'espulsione di aria di scarico, osservare le norme ufficiali e di legge (ad es. regolamenti edilizi territoriali).
Se l'aria di scarico viene espulsaattraverso il muro esterno,utilizzare una cassetta murale telescopica.

La cappa aspirante raggiunge la sua efficienza ottimale mediante:

• un tubo di scarico breve, rettilineo e
• un diametro del tubo possibilmente grande.
  Se non fosse possibile evitare curve, utilisezare curve con raggio possibilmente grande.

NOTA: l'impiego di tubi di scarico aria lunghi, ruvidi, di molte curve o diametri di tubo inferiori a 150~mm ,comporta una riduzione della potenza ottimale e un aumento del rumore.

Per installare il tubo di scarico aria utilizzato solo tubi rigidi o flessibili in materiale ininfammabile.
Il costruttore delle cappe aspiranti declina agli responsabilità per reclami attribuibili a progettazione ed esecuzione della tubazione di scarico.

Collegamento dei tubi

Il diametro dei tubi di scarico non dovrebbe essere inferiore a 150~mm

Tubi tondi:

Consigliamo un diametro interno di 150~mm e comunique almeno di 120~mm

I canali piatti devono avere una sezione trasversale interna equivalente ai tubi tondi. Essi non devono presentare deviations ad angolo stretto.

0150 mm ca. 177 cm²
0 120 mm ca. 113 cm²

In caso di diversi diametri del tubo:

utilizzare nastri di tenuta.

Collegamento del tubo dell'aria di scarico 0 150 mm (grandezza consigliata)

Fissare il tubo dell'aria di scarico direttamente sul raccordo dell'aria ed ermetizzarlo adeguatamente.

Se si utilizza un tubo di alluminio, distendere prima la zona di giunzione.

Collegamento del tubo dell'aria di scarico 0 120 mm

Fissare il riduttore direttamente sul raccordo dell'aria.
Fissare il tubo di scarico aria al riduttore.
Ermetizzare adeguamenti i due punti di collegamento.

ALLACCIAMENTO ELETTRICO

Prima dell'allacciamento elettrico, osservare assolutamente le istruzioni ed avvertenze nel capitolo "Avvertenze di sicurezza"!
La cappa aspirante deve essere allacciata solo da un elettricista qualificato, che conosca le norme della competente azienda di fornitura dell'energia elettrica.

PERICOLO DI LESIONI

Se il cavo di collegamento della cappa aspirante è danneggiato, per evitare pericoli, deve essere sostituito dal costruttore, dal suo servizio assistenza clienti o da una persona in possesso di simile qualificazione.

Collegare la cappa aspirante solo ad una presa con contatto di terra installata a norma.
Installare la presa con contatto di terra possibilmente dietro il rivestimento del camino.

-La presa con contatto di terra deve essere collegatatramite un proprio circuito.
- Se la presa con contatto di terra dopo il montaggio della cappa aspirante non fosse più accessibile, deve essere disponibile un disposativo di separazione come nell'allacciamento fisso.

In caso di necessità del collegamento fisso

Sul lato impianto deve essere previsto un dispositivo di separazione. Come dispositivo di separazione sono validi interruptori con un'apertura fra i contatti superiore a 3 mm e disinserzione su tutti i poli. Fanno parte di questi gli interruptori automatici, i fusibili ed i contatori.

Dati elettrici

I dati di allacciamento necessari sono riportati sulla targhetta porta-dati visible, dopo la rimozione del filtro per grassi, nell'interno della cappa aspirante.

Lunghezza del cavo di allacciamento: ca. 1,30 m.

Questa cappa aspirante è conforme alle norme di suppressione radiodisturbi CE.

La cappa aspirante è prevista per il fissaggio al soffitto della cucina oppure ad un soffitto sospeso resistente.

Nel montaggio prestareancheattenzione adeventualiaccessori speciali da montare.
Attenzione alla distance minima fra piano di cottura e cappa aspirante (vedi "Avvertenze di sicurezza")!
Attenzione a non danneggiare le delicate superfici!

Preparazione del montaggio

Il soffitto delve essere piano e orizzontale.
Le viti ed i tasselli in dotazione sono idonei per calcestruzzo e pietra naturale. Per soffitti di natura diversa usare adeguati mezzi di fissaggio.

Attenzione ad una sufficiente portata del soffitto.

Curare il saldo fissaggio dei tasselli.

Peso max. in kg: 43

Con riserva di modifiche costruttive nel quadro dell'evoluzione tecnica.

Montaggio del telaio portante superiore

1. Prima del montaggio stabilire l'altezza totale del telaio portante e tracciare i fori per le viti. Il telaio portante è regolabile in altezza a distance di 20mm .
   L'altezza totale dipende dall'altezza del soffitto, dall'altezza del piano di lavoro e dalle corrispondenti distanze fra piano di cottura e cappa aspirante.
2. Tracciare sul soffitto il centro della cappa aspirante.
3. Per mezzo dell'acclusa dima, tracciare sul soffitto le posizioni per le viti.

4x

4x

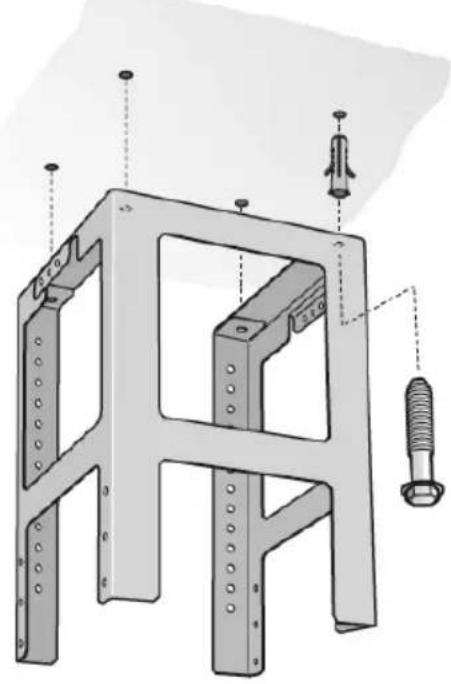

1. Trapanare 4 fori 08mm ed insere i tasselli a paro con il soffitto.
2. Fissare al soffitto con 4 viti la parte superiore del telao portante.
3. Prestare attenzione alla corretta posizione del telao portante. La staffa centrale definisce il lato preferenziale. Esso devese essere rivolto verso il pannello comandi del piano di cottura.

Montaggio del telaio portante inferiore

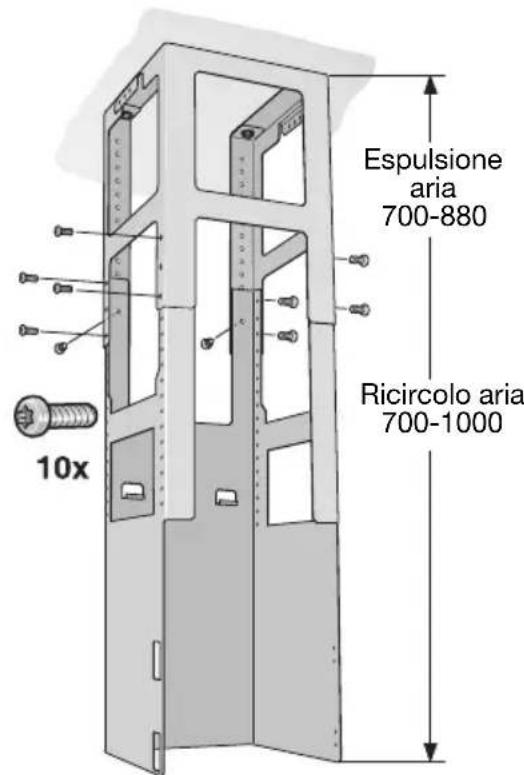

Fissare con 10 viti all'altezza totale stabilita la parte superiore ed inferiore del telaio portante (scelta dei fori preferibile, cfr. figura).
Prestare attenzione alla corretta posizione del telaio portante inferiore. Il lato aperto deve essere rivolto verso il pannello comandi del piano di cottura.

NOTA: Allentando le viti di fissaggio sul soffitto il telaio portante cui si sono allineato successivamente.

Montaggio della cappa aspirante

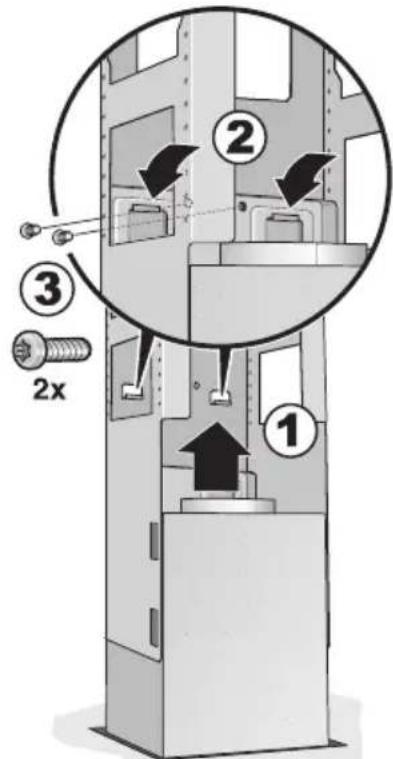

1. Agganciare la cappa aspirante da fatto nel telao portante.

Cio facendo attenzione a non schiacciare il cavo di alimentazione!

1. Con 2 viti di sicurezza fissare la cappa aspirante al telajo portante.

1. Agganciare la staffa di sicurezza ed avvitarla.

1. Collegare il tubo.
2. Esequire il collegamento elettrico.

Montaggio dei rivestimenti del camino

PERICOLO DI LESIONI

Il lato interno dei rivestimenti del camino possono presentare spigoli vivi. Per il montaggio consigliamo di indossare quanti protettivi.

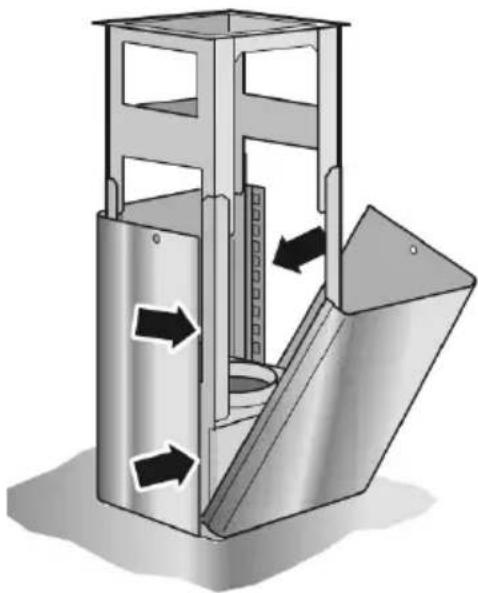

1. Separare i rivestimenti del camino. A tal fine staccare il nastro adesivo.
2. Staccare il film protettivo sui due rivestimenti del camino.
3. Disporre le due parti del amino superiore sulla cappa aspirante e unirle sui bordi.

NOTA: Proteggere la cappa aspirante da danni. Evitare i grafi sulle delicate superfici!

1. Sollevare la parte superiore del camino e fissarla con 2 viti.

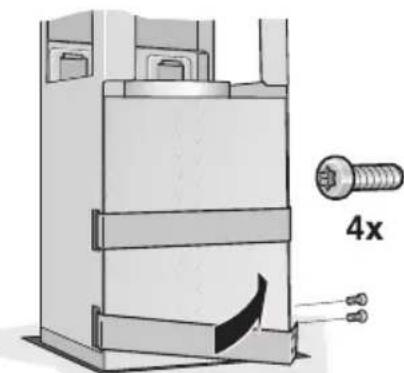

1. Applicare le due parti inferiori del camino e unirle sui bordi.

Observaciones de character general 79

Superficies del aparato
