Τύπος προϊόντος	Απορροφητήρας οροφής κουζίνας
Εγκατάσταση	Στερέωση στην οροφή· φιλτραρισμένη έκδοση (ανακύκλωση) ή εξαγωγή (προαιρετικό κιτ)
Αριθμός ταχυτήτων	4 ταχύτητες (1 χαμηλή, 2 μεσαία, 3 υψηλή, 4 εντατική – διάρκεια περιορισμένη στα 5 λεπτά)
Φωτισμός	LED: φως επιφάνειας μαγειρέματος (ON/OFF) + διάχυτο φως (ρυθμιζόμενη ένταση)
Φίλτρο λίπους	Μεταλλικό, πλένεται στο πλυντήριο πιάτων (κύκλος χαμηλής θερμοκρασίας) ή στο χέρι· αντικατάσταση κάθε 2 χρόνια
Φίλτρο ενεργού άνθρακα	Πλένεται με ζεστό νερό ή σε πλυντήριο πιάτων στους 65°C· στέγνωμα σε φούρνο 100°C για 10 λεπτά· αντικατάσταση κάθε 3 χρόνια
Ένδειξη κορεσμού φίλτρων	LED L1: σταθερό κόκκινο = κορεσμένο φίλτρο λίπους· κόκκινο που αναβοσβήνει = κορεσμένο φίλτρο άνθρακα
Αυτόματη λειτουργία	Αισθητήρας καπνού προσαρμόζει αυτόματα την ταχύτητα· διαθέσιμη ρύθμιση βαθμονόμησης
Σύνδεση με εστία Elica	Συμβατό με εστίες Elica (αερίου, επαγωγής, ηλεκτρικές) για σύγχρονη λειτουργία
Σύνδεση SNAP®	Συμβατή πρόσθετη μονάδα αναρρόφησης· αυτόματη σύνδεση
Τηλεχειριστήριο	Προαιρετικό· λειτουργίες: on/off, ταχύτητες, φωτισμός, καθυστερημένη διακοπή, αισθητήρας, επαναφορά φίλτρων
Καθυστερημένη διακοπή	Προγραμματιζόμενο ανάλογα με την ταχύτητα: 20 λεπτά (ταχύτητα 1), 15 λεπτά (ταχύτητα 2), 10 λεπτά (ταχύτητα 3)
Ηλεκτρική τροφοδοσία	220-240 V ~ 50/60 Hz
Ελάχιστη απόσταση ασφαλείας	50 cm (ηλεκτρική κουζίνα) / 65 cm (κουζίνα αερίου ή μικτή)
Εξωτερικός καθαρισμός	Υγρό πανί με ουδέτερο υγρό απορρυπαντικό· όχι λειαντικά προϊόντα ούτε αλκοόλ
Αντικατάσταση λαμπτήρα LED	Επικοινωνήστε με το τμήμα εξυπηρέτησης μετά την πώληση (τεχνική υποστήριξη) για αγορά και αντικατάσταση
Βάρος συσκευής (εκτίμηση)	Περίπου 15-20 κιλά ανάλογα με το μοντέλο
Διαστάσεις (εκτίμηση)	Πλάτος 90 εκ., βάθος 60 εκ., ύψος μεταβλητό ανάλογα με την εγκατάσταση
Επαναφορά κορεσμού φίλτρων	Πατήστε ταυτόχρονα T1+T2 για 5 δευτερόλεπτα, με τον απορροφητήρα σβηστό
Απενεργοποίηση αισθητήρα	Δυνατή μέσω τηλεχειριστηρίου ή συνδυασμού πλήκτρων

Συχνές ερωτήσεις - AUDREY SENSE CLASSIC ELICA

Πώς καθαρίζω τα φίλτρα λίπους του απορροφητήρα AUDREY SENSE CLASSIC;

Τα μεταλλικά φίλτρα λίπους πρέπει να καθαρίζονται τουλάχιστον μία φορά το μήνα. Μπορείτε να τα πλύνετε στο πλυντήριο πιάτων σε χαμηλή θερμοκρασία (σύντομος κύκλος) ή στο χέρι με ένα μη επιθετικό απορρυπαντικό. Στεγνώστε τα στο φούρνο στους 100°C το πολύ για μία ώρα. Αντικαταστήστε τα κάθε 2 χρόνια.

Πώς επαναφέρω την ένδειξη κορεσμού των φίλτρων;

Με τον απορροφητήρα σβηστό, πατήστε ταυτόχρονα τα πλήκτρα T1 και T2 του πίνακα ελέγχου για τουλάχιστον 5 δευτερόλεπτα. Η LED L1 θα σταματήσει να αναβοσβήνει, υποδεικνύοντας ότι το σήμα κορεσμού έχει επαναφερθεί. Επαναλάβετε τη διαδικασία εάν και τα δύο φίλτρα (λίπους και άνθρακα) είναι κορεσμένα.

Μπορώ να χρησιμοποιήσω τον απορροφητήρα σε λειτουργία εξαγωγής (εξωτερική απόρριψη);

Ναι, πρέπει να αγοράσετε ένα προαιρετικό κιτ εξαγωγής. Σε αυτήν την περίπτωση, μην εγκαταστήσετε το φίλτρο άνθρακα. Ακολουθήστε τις οδηγίες που παρέχονται με το κιτ. Ο απορροφητήρας είναι σχεδιασμένος εξ ορισμού σε φιλτραρισμένη έκδοση (ανακύκλωση).

Πώς συνδέω τον απορροφητήρα με μια εστία μαγειρέματος Elica;

Συνδέστε ταυτόχρονα τον απορροφητήρα και την εστία μαγειρέματος Elica. Ο απορροφητήρας εκπέμπει δύο ηχητικά σήματα για να υποδείξει ότι είναι έτοιμος να λάβει το σήμα. Οι προσπάθειες σύνδεσης διαρκούν 5 λεπτά. Σε περίπτωση αποτυχίας, αποσυνδέστε και επανασυνδέστε τον απορροφητήρα 5 φορές σε 30 δευτερόλεπτα και στη συνέχεια επαναλάβετε.

Τι κάνω αν το τηλεχειριστήριο δεν λειτουργεί;

Ελέγξτε τις μπαταρίες: ανοίξτε τη θήκη και αντικαταστήστε τις 3 μπαταρίες AAA (1,5 V) εάν χρειαστεί. Σεβαστείτε τις πολικότητες. Εάν το πρόβλημα παραμένει, επανασυνδέστε το τηλεχειριστήριο πατώντας παρατεταμένα T2+T5 μέσα στο πρώτο λεπτό μετά την ενεργοποίηση του απορροφητήρα.

Πώς ενεργοποιώ την αυτόματη λειτουργία με αισθητήρα;

Πατήστε ταυτόχρονα τα πλήκτρα T1 και T2 του πίνακα ελέγχου. Η LED L1 εμφανίζει πολλά χρώματα και η LED L2 ανάβει λευκό. Ο αισθητήρας προσαρμόζει αυτόματα την ταχύτητα αναρρόφησης ανάλογα με τους καπνούς μαγειρέματος. Μπορείτε επίσης να το ενεργοποιήσετε μέσω του τηλεχειριστηρίου (πλήκτρο T6).

Ποια είναι η ελάχιστη απόσταση μεταξύ του απορροφητήρα και της εστίας μαγειρέματος;

Η απόσταση πρέπει να είναι τουλάχιστον 50 εκ. για ηλεκτρική κουζίνα και 65 εκ. για κουζίνα αερίου ή μικτή. Τηρήστε τις αποστάσεις που αναφέρονται από τον κατασκευαστή της συσκευής μαγειρέματος εάν είναι μεγαλύτερες.

Πώς αντικαθιστώ τις λάμπες LED του απορροφητήρα;

Οι λάμπες LED πρέπει να αντικαθίστανται από το εξουσιοδοτημένο τμήμα εξυπηρέτησης μετά την πώληση. Επικοινωνήστε με την τεχνική υποστήριξη της Elica για να αγοράσετε και να εγκαταστήσετε τις ανταλλακτικές LED. Μην επιχειρήσετε να τις αντικαταστήσετε μόνοι σας.

Τι σημαίνει η σταθερή κόκκινη ένδειξη μετά τη διακοπή του απορροφητήρα;

Η σταθερή κόκκινη ένδειξη L1 υποδεικνύει ότι το φίλτρο λίπους είναι κορεσμένο. Καθαρίστε το αμέσως για να αποφύγετε τον κίνδυνο πυρκαγιάς. Εάν η ένδειξη αναβοσβήνει κόκκινο, σηματοδοτεί τον κορεσμό του φίλτρου άνθρακα.

Πώς απενεργοποιώ το ηχητικό σήμα κορεσμού του φίλτρου άνθρακα;

Με τον απορροφητήρα σβηστό, πατήστε ταυτόχρονα T1 και T2 μέχρι να ακούσετε ένα ηχητικό σήμα. Αφήστε, στη συνέχεια πατήστε ξανά σύντομα και τα δύο πλήκτρα. Η LED L1 αλλάζει από σταθερή (ενεργοποιημένο) σε αναβοσβήνουσα (απενεργοποιημένο). Επαναλάβετε για να ενεργοποιήσετε ξανά.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AUDREY SENSE CLASSIC ELICA

Σημείωση: Οι ειδικές ενδείξεις με το σύμβολο “(*)” είναι εξαρτήματα που παρέχονται προαιρετικά μόνο σε μερικά μοντέλα ή δεν παρέχονται καθόλου και πρέπει να αγοραστούν.

Πριν εκτελέσετε οποιαδήποτε διαδικασία καθαρισμού ή συντήρησης, αποσυνδέστε τη συσκευή από το ρεύμα, βγάζοντας το φις από την πρίζα ή κλείνοντας την ηλεκτρική παροχή.

Για όλες τις εργασίες εγκατάστασης και συντήρησης, προϊόντα για την ασφάλεια εργασίας.

Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω και από άτομα με μειωμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες ή έλλειψη εμπειρίας και γνώσης, εάν επιβλέπονται ή έχουν λάβει οδηγίες σχετικά με τη χρήση της συσκευής με ασφαλή τρόπο και κατανοούν τους κινδύνους που ενέχονται.

Ενέχονται.

Μην αφήνετε τα παιδιά να παίζουν με τη συσκευή.

Ο καθαρισμός και η συντήρηση δεν πρέπει να πραγματοποιούνται από παιδιά χωρίς επίβλεψη.

Όταν ο χώρος λειτουργεί ο απορροφητήρας, υπάρχουν και συσκευές καύσης αέρα ή απαγωγής, πρέπει να εξασφαλίζεται πάντα επαρκής αέρας.

Ο απορροφητήρας πρέπει να καθαρίζεται συχνά, εσωτερικά και εξωτερικά (ΤΟΥΛΑΧΙΣΤΟΝ ΜΙΑ ΦΟΡΑ ΤΟΝ ΜΗΝΑ), με κάθε περίπτωση δώστε μεγάλη προσοχή στις οδηγίες συντήρησης του παρόντος εγχειριδίου.

Η μη τήρηση των κανόνων καθαρισμού του απορροφητήρα και αντικατάστασης και καθαρισμού των φίλτρων μπορεί να προκαλέσει πυρκαγιά.

Απαγορεύεται η χρήση του αέρα σε φλόγα (φλάμπε) κάτω από τον απορροφητήρα.

Η χρήση ελεύθερης φωτιάς καταστρέφει τα φίλτρα και μπορεί να προκαλέσει πυρκαγιά, γι' αυτό τα πρέπει να αποφεύγεται.

Το μηχάνημα πρέπει να γίνεται υπό έλεγχο έτσι ώστε να αποφεύγεται η φωτιά από το υπερβολικό λάδι.

Το νυάβιο πρέπει να υγραίνεται πριν από την επεξεργασία, ώστε να αποφεύγεται η υπερβολική φθορά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν η μονάδα συσκευάζεται σε λειτουργία, τα προς τα έξω μέρη του απορροφητήρα πρέπει να είναι ζεστά.

Αντικαταστήστε τον λαμπτήρα μόνο με τον ίδιο τύπο λαμπτήρα (βλέπε Κεφάλαιο συντήρησης/αντικατάστασης λαμπτήρων του παρόντος εγχειριδίου).

Προειδοποίηση! Μη συνδέετε τη συσκευή στο ηλεκτρικό δίκτυο εάν δεν έχει ολοκληρωθεί η εγκατάσταση.

Πρέπει να τηρούνται πιο αυστηροί τεχνικοί κανόνες για τα τεχνικά μέτρα και τα μέτρα ασφαλείας της εκκένωσης καπνών.

Ο αέρας που απαλλάσσεται δεν πρέπει να κατευθύνεται σε αγωγό που χρησιμοποιείται για απαγωγή καπνών από συσκευές καύσης αερίου ή άλλου είδους καυσίμου.

Μη χρησιμοποιείτε ή μην αφήνετε τον απορροφητήρα χωρίς λαμπτήρες σωστά τοποθετημένους, για να αποφύγετε κίνδυνο ηλεκτροπληξίας.

Μη χρησιμοποιείτε τον απορροφητήρα αν δεν είναι σωστά τοποθετημένος ο εστιακός λέβητας.

Μη χρησιμοποιείτε ποτέ τον απορροφητήρα αν είναι εκτός στήριξης, εκτός αν αναφέρεται ρητά στο εγχειρίδιο.

Χρησιμοποιήστε μόνο τις βίδες στερέωσης που παρέχονται με το προϊόν εγκατάστασης ή, αν δεν παρέχονται, προμηθευτείτε το σωστό τύπο βιδών. Χρησιμοποιήστε το σωστό μήκος βιδών, όπως ορίζεται από τις οδηγίες εγκατάστασης. Σε περίπτωση αμφιβολίας, συμβουλευτείτε αντιπρόσωπο ή εξουσιοδοτημένο κέντρο συντήρησης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Εάν η εγκατάσταση βιδών και στηριγμάτων δεν είναι σύμφωνη με τις οδηγίες, μπορεί να προκύψουν κίνδυνοι ηλεκτρικής φύσης.

Αυτή η συσκευή φέρει σήμανση σύμφωνα με την Ευρωπαϊκή οδηγία 2012/19/EC σχετικά με τα απορριπτόμενα ηλεκτρικά και ηλεκτρονικά είδη (WEEE).

Εξασφαλίζοντας ότι το προϊόν αυτό απορρίπτεται σωστά, θα βοηθήσετε στην πρόληψη αρνητικών επιπτώσεων για το περιβάλλον και την ανθρώπινη υγεία, οι οποίες θα μπορούσαν να προκύψουν από τον ακατάλληλο χειρισμό αυτού του προϊόντος κατά την απόρριψη.

Το σύμβολο πάνω στο προϊόν, ή στα έγγραφά του που συνοδεύουν το προϊόν, υποδεικνύει ότι αυτή η συσκευή δεν μπορεί να θεωρηθεί οικιακό απόρριμμα. Αντί για αυτό, τα προϊόντα πρέπει να παραδίδονται στο κατάλληλο σημείο περισυλλογής για την ανακύκλωση ηλεκτρικών και ηλεκτρονικών εξαρτημάτων. Η απόρριψη πρέπει να πραγματοποιείται τηρώντας την τοπική νομοθεσία για τη διάθεση των απορριμμάτων.

ΓΙΑ ΠΕΡΙΣΣΟΤΕΡΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗ ΛΕΙΤΟΥΡΓΙΑ, ΤΗΝ ΠΕΡΙΣΥΛΛΟΓΗ ΚΑΙ ΤΗΝ ΑΝΑΚΥΚΛΩΣΗ ΑΥΤΟΥ ΤΟΥ ΠΡΟΪΟΝΤΟΣ, ΠΑΡΑΚΑΛΟΥΜΕ ΕΠΙΚΟΙΝΩΝΗΣΤΕ ΜΕ ΤΟ ΑΡΜΟΔΙΟ ΓΡΑΦΕΙΟ ΤΗΣ ΤΟΠΙΚΗΣ ΑΥΤΟΔΙΟΙΚΗΣΗΣ, ΤΗΝ ΤΟΠΙΚΗ ΥΠΗΡΕΣΙΑ ΑΠΟΚΟΜΙΔΗΣ ΟΙΚΙΑΚΩΝ ΑΠΟΡΡΙΜΜΑΤΩΝ Ή ΤΟ ΚΑΤΑΣΤΗΜΑ ΟΠΟΥ ΑΓΟΡΑΣΑΤΕ ΑΥΤΟ ΤΟ ΠΡΟΪΟΝ.

Η συσκευή έχει σχεδιαστεί, δοκιμαστεί και κατασκευαστεί σύμφωνα με την:

Ασφάλεια: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Επίδοση: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Προσοχή για να μειωθούν οι περιβαλλοντικές επιπτώσεις: Ενεργοποιήστε τον απορροφητήρα στην ελάχιστη ταχύτητα κατά το μαγείρεμα και αφήστε τον να λειτουργήσει για λίγα λεπτά μετά το τέλος του μαγειρέματος. Αυξήστε την ταχύτητα μόνο σε μεγάλη συγκέντρωση καπνού και χρησιμοποιήστε την επιταχυνόμενη ταχύτητα σε ακραίες καταστάσεις.

Αντικαταστήστε το φίλτρο ενεργού άνθρακα όταν χρειάζεται για να διατηρηθεί καλή απόδοση της μείωσης των οσμών. Καθαρίστε το φίλτρο λίπους όταν χρειάζεται για να διατηρηθεί καλή απόδοση του φίλτρου λίπους. Χρησιμοποιήστε τη μέγιστη διάμετρο του συστήματος των οπών εξαγωγής που υποδεικνύεται στο εγχειρίδιο αυτό, ώστε να βελτιστοποιηθεί η απόδοση και να ελαχιστοποιηθεί ο θόρυβος.

Χρήση

Ο απορροφητήρας είναι σχεδιασμένος για να χρησιμοποιηθεί σε κατάσταση εσωτερικής κυκλοφορίας.

Οι καπνοί και οι ατμοί του μαγειρέματος απορροφώνται εσωτερικά του απορροφητήρα, φιλτράρονται και καθαρίζονται περνώντας δια μέσου του/των φίλτρου/φίλτρων για τα λίπη και του/των φίλτρου/φίλτρων άνθρακα των οσμών. Πρέπει να είναι εφοδιασμένος ο απορροφητήρας.

Προσοχή

Μπορείτε να αγοράσετε το σετ για τη λειτουργία απορρόφησης

Σε αυτή την περίπτωση, δεν πρέπει να εγκατασταθεί το φίλτρο άνθρακα.

Επιπλέον, προϊόν απορρόφησης μπορεί να είναι διαφορετική εγκατάσταση απορροφητήρα διαφορετική από αυτήν που παρουσιάζεται στο παρόν εγχειρίδιο, για αυτό τον λόγο απαιτείται εγκατάσταση του απορροφητήρα. Αγοράστε το σετ για τη λειτουργία απορρόφησης και ακολουθήστε τις οδηγίες που περιέχονται σε αυτό.

Εγκατάσταση

Η ηλεκτρική και μηχανική εγκατάσταση πρέπει να γίνεται αποκλειστικά από εξειδικευμένα άτομα.

Η ελάχιστη απόσταση μεταξύ της επιφάνειας της βάσης εστιών και του κάτω μέρους του απορροφητήρα κουζίνας πρέπει να είναι μικρότερη των 50 εκ. στην περίπτωση ηλεκτρικών κουζινών και των 65 εκ. στην περίπτωση κουζινών υγραερίου ή μικτών.

Εάν οι οδηγίες εγκατάστασης για βάση εστιών υγραερίου καθορίζουν μια μεγαλύτερη απόσταση, πρέπει να τη λάβετε υπόψη.

Ηλεκτρική σύνδεση

Η παρεχόμενη τάση του ρεύματος πρέπει να αντιστοιχεί στην τάση που αναγράφεται στην ετικέτα που βρίσκεται στο εσωτερικό του απορροφητήρα.

Το προϊόν είναι σχεδιασμένο για την αντλία σε συνδυασμό με το ρεύμα. Εγκαταστήστε έναν διακόπτη διαρροής που να πληροί τους κανόνες ασφαλείας, ώστε να εξασφαλίζει την πλήρη αποσύνδεση από το ρεύμα πριν από τη σύνδεση σε ρεύμα υπέρτασης III, σύμφωνα με τους όρους εγκατάστασης του προϊόντος.

ΠΡΟΣΟΧΗ! Το αντικείμενο Β (υποστήριγμα για βίδωμα στο ταβάνι), περιέχει ηλεκτρική σύνδεση (κιτρινοπράσινο καλώδιο). Συνδέστε το με το δίκτυο του οικιακού ηλεκτρικού δικτύου. Εικ. 16-17

ΠΡΟΣΟΧΗ! Πριν από την τοποθέτηση του προϊόντος, προσέξτε: η αξία της ονομαστικής τοποθέτησης μπορεί να προκαλέσει βλάβες στη συσκευή και υπάρχει κίνδυνος ηλεκτροπληξίας για τον χρήστη ή τον επαγγελματία.

Προσοχή! Η αντικατάσταση του καλωδίου σύνδεσης πρέπει να γίνεται αποκλειστικά από το εξουσιοδοτημένο και εξειδικευμένο συνεργείο τεχνικής βοήθειας.

Εγκατάσταση

Πριν αρχίσετε την εγκατάσταση:

Ελέγξτε ότι το προϊόν που αγοράσατε έχει το κατάλληλο μέγεθος για τον υπολειπόμενο χώρο εγκατάστασης. Για να αφαιρέσετε, δείτε επίσης τις σχετικές παραγράφους. Αφαιρέστε το ή τα φίλτρα εισόδου αέρα, εάν υπάρχουν (δείτε την σχετική παράγραφο). Αυτό ή αυτά τοποθετούνται μόνο εάν θέλετε να χρησιμοποιήσετε τον απορροφητήρα με τον απαγωγέα. Ελέγξτε (για τη μεταφορά της συσκευής) ότι δεν υπάρχει άλλο προεξέχον υλικό μέσα στον απορροφητήρα (π.χ. ταινίες βις, εγγυήσεις, κλπ), τελικά αφαιρέστε τα και κρατήστε τα.

Προσοχή! Μην συνδέετε τον απορροφητήρα στο ηλεκτρικό δίκτυο.

Σε περίπτωση που διαθέτετε εστία μαγειρικής Elica: Εκτελέστε συνδεσμολογία του απορροφητήρα και της εστίας μαγειρικής ταυτόχρονα για έξυπνη σύνδεση μεταξύ του απορροφητήρα και της εστίας μαγειρικής (δείτε επίσης την παράγραφο "Λειτουργία-Ρύθμιση των παραμέτρων για έξυπνη λειτουργία-Βαθμονόμηση του αισθητήρα" και "Λειτουργία-Ρύθμιση των παραμέτρων για έξυπνη λειτουργία-Λογική σύνδεση μεταξύ του απορροφητήρα και της εστίας μαγειρικής Elica").

Σε περίπτωση που ΔΕΝ διαθέτετε εστία μαγειρικής Elica: Στην περίπτωση αυτή ο απορροφητήρας θα συνδεθεί με το ηλεκτρικό δίκτυο και θα λειτουργήσει χωρίς σύνδεση με εστία μαγειρικής.

Περιμένετε μέχρι ο απορροφητήρας να τελειώσει τις προετοιμασίες σύνδεσης (5 λεπτά περίπου) και προχωρήστε στην ενεργοποίηση της ηλεκτρονικής μονάδας σύνδεσης ως εξής: Με ενεργοποιημένο τον απορροφητήρα, πατήστε ταυτόχρονα για περισσότερο από 10 δευτερόλεπτα τα πλήκτρα T1 και T2 (δείτε παράγραφο Λειτουργία). Ο απορροφητήρας εκπέμπει ένα ηχητικό σήμα (beep) μετά από 5 δευτερόλεπτα περίπου, στη συνέχεια ένα μακρύ ηχητικό σήμα (beep) υποδεικνύοντας την ενεργοποίηση (το led L1 ανάβει κόκκινο χρώμα για περίπου δευτερόλεπτα).

Επαναφέρετε τη μονάδα σύνδεσης μεταξύ του απορροφητήρα και της εστίας μαγειρικής Elica: Με ενεργοποιημένο τον απορροφητήρα, πατήστε ταυτόχρονα για περισσότερο από 10 δευτερόλεπτα τα

T1 και T2 (δείτε παράγραφο Λειτουργία). Ο απορροφητήρας εκπέμπει πρώτα ένα ηχητικό σήμα (beep) μετά από 5 δευτερόλεπτα περίπου, στη συνέχεια ένα μακρύ ηχητικό σήμα (beep) υποδεικνύοντας την ενεργοποίηση (το led L1 ανάβει κόκκινο χρώμα για περίπου δευτερόλεπτα).

Αυτού του είδους ο ατοπροστατευτικός εξοπλισμός πρέπει να τηρείται ταβάνι.

Πιθανόν είναι έυαλο βάρος. Η εγκατάσταση και η εγκατάλειψη του απορρίμματος πρέπει να γίνεται τουλάχιστον από δύο ή περισσότερους ανθρώπους.

Ο απορροφητήρας πρέπει να στερεωθεί για να εξασφαλιστεί η στήριξη του απορροφητήρα στους περισσότερους τύπους τοιχωμάτων/οροφών. Είναι όμως αναγκαίο να συμβουλευτείτε έναν ειδικευμένο τεχνικό για να διασφαλίσουμε την καταλληλότητα των υλικών ανάλογα με τον τύπο του τοιχώματος/οροφής. Το τοίχωμα/οροφή πρέπει να είναι αρκετά ανθεκτικό ώστε να αντέχει το βάρος του απορροφητήρα. Μην στερεώνετε τον απορροφητήρα με οπτική ή σε τοίχο που δεν είναι κατάλληλος. Η στήριξη πρέπει να γίνεται με τα κατάλληλα στηρίγματα.

Λειτουργία

Ο ατομικός ατομικός διαθέτει έναν έλεγχο που είναι εγκαταστημένος στον ατομικό ατομικό και μπορεί να ελεγχθεί εύκολα και τελικά να επεκταθεί (παρέχεται μόνο με ορισμένα όργανα).

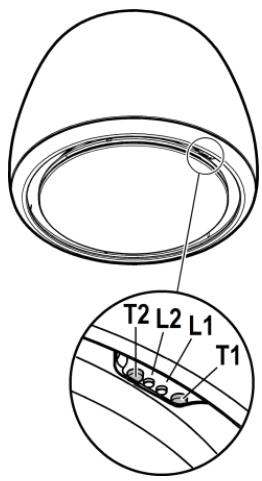

Πίνακας ελέγχου στον απορροφητήρα.

Τ1. Πλήκτρο ελέγχου της ταχύτητας (ισχύος) απορρόφησης.

Πριν από την εγκατάσταση μελετήστε την ταχύτητα του είδους μέσα:

Ταχύτητα OFF - Led L1: σβηστό

Ταχύτητα 1 (χαμηλή απορρόφηση) - Led L1: πράσινο φως

Το Led L2 αναβοσβήνει σε πράσινο χρώμα αν ενεργοποιηθεί η καθυστερημένη απενεργοποίηση του απορροφητήρα (μόνο με τηλεχειριστήριο).

Ταχύτητα 2 (μέση απορρόφηση) - Led L1: κίτρινο φως

Το Led L2 αναβοσβήνει σε κίτρινο χρώμα αν ενεργοποιηθεί η καθυστερημένη απενεργοποίηση του απορροφητήρα (μόνο με τηλεχειριστήριο).

Ταχύτητα 3 (μέγιστη απορρόφηση) - Led L1: λευκό φως

Το Led L2 αναβοσβήνει σε λευκό χρώμα αν έχει ενεργοποιηθεί η καθυστερημένη απενεργοποίηση του απορροφητήρα (μόνο με τηλεχειριστήριο).

Ταχύτητα 4 (Εναλλακτική αναπαραγωγή) - LED L1: χαμηλή κοπή

Σημείωση 1: Η ταχύτητα 4 έχει μια περιορισμένη διάρκεια 5 λεπτών, κατόπιν τούτου ο απορροφητήρας εισάγεται αυτόματα στην ταχύτητα 2.

T2. Πλήκτρο ελέγχου φωτισμού (φως επιφάνειας μαγειρέματος-χαμηλός φωτισμός).

Πατήστε το κουμπί για την επιφανειακή επεξεργασία.

Πάντοτε και κρατάτε ταγμένο για περισσότερο χρόνο ούτως ώστε να έχετε χαμηλό ύψος.

Σημείωση: Ο χαμηλός φωτισμός είναι διαθέσιμος μόνο σε ορισμένα μοντέλα.

Σήμανση κορεσμού φίλτρου λίπους - Led L1: κόκκινο φως.

Η σήμανση εμφανίζεται για ένα διάστημα περίπου μετά την απενεργοποίηση του απορροφητήρα.

Οι τακτικές επιθεωρήσεις ανανεώνουν αυτόν τον τύπο των πινακίδων.

Σήμανση κορεσμού φίλτρου άνθρακα - Led L1: κόκκινο φως που αναβοσβήνει.

Η σήμανση εμφανίζεται για ένα διάστημα περίπου μετά την απενεργοποίηση του απορροφητήρα.

Ο ταβερνιάρης ονόματι αυτήν εκτελέστε την υπογραφή του πιάτο πιάτο αβράκα.

Ατενέργητοι/Ενεργητοί συνάγονται κατόπιν ιατρικής αγωγής:

Η ονομασία αυτή είναι κανονικά καταχωρημένη, για να την επεξεργαστείτε:

Με το βήμα αυτό στον απορροφητήρα πατήστε ταυτόχρονα τα κουμπιά T1 και T2 μέχρι να ακούσετε την ηχητική ειδοποίηση (beep).

Αφαιρέστε και τα δύο κουμπιά και γυρίστε τα δύο κουμπιά T1 και T2 εν συντομία.

Το LED L1 φωτίζεται σταθερά με κόκκινο χρώμα (κατάσταση ενεργή) για να αρχίσει στη συνέχεια να αναβοσβήνει (κατάσταση ανενεργοποιημένη).

Επαναλάβετε τη διαδικασία για να ενεργοποιήσετε ξανά τη λειτουργία, το κόκκινο LED L1 που αναβοσβήνει (ανενεργοποιημένη λειτουργία) φωτίζεται σταθερά (λειτουργία ενεργοποιημένη).

Επαναφορά λειτουργίας κορμού ρυθμών.

Με σβηστό τον απορροφητήρα πατήστε ταυτόχρονα τα κουμπιά T1 και T2 για τουλάχιστον 5 δευτερόλεπτα, το LED L1 αρχίζει να αναβοσβήνει τον κορμό.

Επαναλάβετε τη διαδικασία σε περίπτωση ταυτόχρονης ενεργοποίησης και των δύο.

ΣΥΝΔΕΣΗ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ:

Η σύνδεση του τηλεχειριστηρίου εμφανίζεται στα δύο LED αναμμένα για ακολουθία περισσότερων χρωμάτων.

Αυτόματη λειτουργία (αισθητήρας), σύνδεση με SNAP και εστία εσίας Elica.

Προσοχή! Σας συνιστούμε να προχωρήσετε στη "Ρύθμιση των παραμέτρων για την αυτόματη λειτουργία" (βλέπε σχετικό πρόγραμμα) πριν χρησιμοποιήσετε την αυτόματη λειτουργία και συνδέσετε τον απορροφητήρα με το SNAP ΚΑΙ ΤΗΝ ΕΣΤΙΑ εσίας.

Αυτόματη λειτουργία (αισθητήρας)

Ο απορροφητήρας θα ανάβει στην πιο κατάλληλη ταχύτητα ανάλογα με τους καπνούς εσίας που ανιχνεύονται από τον αισθητήρα S στον τόπο όπου είναι εγκατεστημένος ο απορροφητήρας.

Για να ενεργοποιηθεί η λειτουργία αυτή:

Πατήστε ταυτόχρονα τα κουμπιά T1 και T2 το LED L1 θα φωτίσει δείχνοντας διαφορετικά χρώματα, το LED L2 θα γίνει λευκό.

Αυτόματη λειτουργία του απορροφητήρα με SNAP

Σημείωση: Το SNAP® είναι μία βοηθητική μονάδα αναρρόφησης που λειτουργεί μαζί με τον απορροφητήρα. Για περισσότερες πληροφορίες, ανατρέξτε στο εγχειρίδιο χρήσης που παρέχεται με το SNAP®.

Για να ενεργοποιήσετε τη λειτουργία αυτή:

Πιέστε ταυτόχρονα τα κουμπιά T1 και T2. Το LED L1 θα αρχίσει να ανάβει δείχνοντας διαφορά χρώματα, το LED L2 θα γίνει πορτοκαλί.

Αυτόματη λειτουργία του απορροφητήρα με την εστία ψησίματος Ελίκα.

Η συμπεριφορά του απορροφητήρα θα εξαρτηθεί και από την πηγή της εστίας ψησίματος Ελίκα.

Επειδή: Η αυτόματη λειτουργία με την εστία προϊόντων Ελίκα είναι δυνατή μόνο με οικιακές εστίες προϊόντων. Για περισσότερες πληροφορίες επικοινωνήστε με τον επίσημο αντιπρόσωπο ή το εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης.

Για να ενεργοποιήσετε τη λειτουργία αυτή:

Πιέστε ταυτόχρονα τα κουμπιά T1 και T2. Το LED L1 θα φωτίσει δείχνοντας διαφορά χρώματα, το LED L2 θα γίνει μπλε.

Αυτόματη λειτουργία του απορροφητήρα με SNAP και εστία ψησίματος Ελίκα.

Για να ενεργοποιήσετε τη λειτουργία αυτή:

Πιέστε ταυτόχρονα τα κουμπιά T1 και T2. Το LED L1 θα φωτίσει δείχνοντας διαφορά χρώματα, το LED L2 θα γίνει πορτοκαλί.

Ρύθμιση των παραμέτρων για την αυτόματη λειτουργία

Σημείωση: Όλες οι λειτουργίες βαθμονόμησης, επιλογής, ρύθμισης και λογικής σύνδεσης που περιγράφονται στη συνέχεια είναι δυνατές με τον απορροφητήρα σβηστό (OFF), και περιλαμβάνουν:

Βαθμονόμηση του απορροφητήρα (αυτόματη ή χειροκίνητη). Επιλογή της εστίας ψησίματος. - Λογική σύνδεση απορροφητήρα και εστίας ψησίματος (αν διαθέτετε μια κατάλληλη εστία ψησίματος Ελίκα). - Λογική σύνδεση μεταξύ απορροφητήρα και SNAP

(αν διαθέτετε SNAP®).

Βαθμονόμησε τον απορροφητήρα.

Σημείωση: Η βαθμονόμηση διαρκεί 5 λεπτά περίπου, τα LED L1 και L2 αναβοσβήνουν σε λευκό χρώμα.

Η βαθμονόμηση είναι αναγκαία για να επιτρέψει στον αισθητήρα με τον οποίο είναι εξοπλισμένος ο απορροφητήρας να δουλεύει σωστά και πρέπει να είναι:

Αυτόματη:

Κάθε φορά που ο απορροφητήρας επανασυνδέεται στο ηλεκτρικό δίκτυο (μετά την πρώτη εγκατάσταση ή μετά από κάποιο blackout).

Χειροκίνητη:

Εκτελείται όταν παρατηρηθεί ότι αυτόματη λειτουργία του δεν είναι ικανοποιητική και θα πρέπει να εκτελείται όταν στην κουζίνα υπάρχουν κανονικές περιβαλλοντικές συνθήκες.

Πιέστε παρατεταμένα το κουμπί T1.

LED 2 μπλε: Επαγωγική εστία ησιματος

LED 2 λευκό: ηλεκτρική εστία υποιματος

Το προεπιλεγμένο πλήκτρο παραμένει αναμμένο υποδεικνύοντας την επιλογή του χρήστη. Μετά από 10 δευτερόλεπτα το πλήκτρο σβήνει εν συντομία δείχνοντας ότι η επιλογή του χρήστη έχει καταγραφεί.

Λογική σύνδεση του απορροφητήρα και της εστίας υγραερίου (αν κατέχει ο καταναλωτής η εστία υγραερίου Εlica).

α. Συνδέστε τον απορροφητήρα και την εστία υγραερίου Εlica ταυτόχρονα. β. Ο απορροφητήρας εκπέμπει 2 διακεκομμένα ηχητικά σήματα (beep) υποδεικνύοντας ότι είναι σε θέση να δεχτεί το σήμα από την εστία υγραερίου Εlica. γ. Οι ρυθμίσεις συνδέσεως της εστίας υγραερίου διαρκούν 5 λεπτά. Εντός αυτού του χρονικού διαστήματος ο απορροφητήρας εκπέμπει 3 συνεχόμενα ηχητικά σήματα (beep) δείχνοντας ότι η σύνδεση του έγινε με την εστία υγραερίου Εlica. δ. Ελέγξτε τη σύνδεση του με την εστία υγραερίου Εlica: δείτε παράγραφο "Αυτόματη λειτουργία του απορροφητήρα με την εστία υγραερίου Εlica".

Εάν δεν γίνε η λογική σύνδεση μεταξύ του απορροφητήρα και της εστίας υγραερίου Εlica προχωρήστε ως εξής:

Αποσυνδέστε και ξανασυνδέστε τον απορροφητήρα στο ηλεκτρικό δίκτυο τουλάχιστον 5 φορές μέσα σε 30 δευτερόλεπτα.

Ενεργοποίηση της διάταξης α-β-γ-δ. Οι πινακίδες περιγράφονται.

Λογική σύνδεση μέσου του απορροφητήρα και SNAP (αν διαθέτετε SNAP).

Η σύνδεση του απορροφητήρα και SNAP είναι αυτόματη.

Δεν χρειάζεται να εκτελέσετε καμία ενέργεια.

Χειρισμός

Προσοχή! Μερικές λειτουργίες του χειριστηρίου αυτού ενεργοποιούνται μόνο με τον απορροφητήρα.

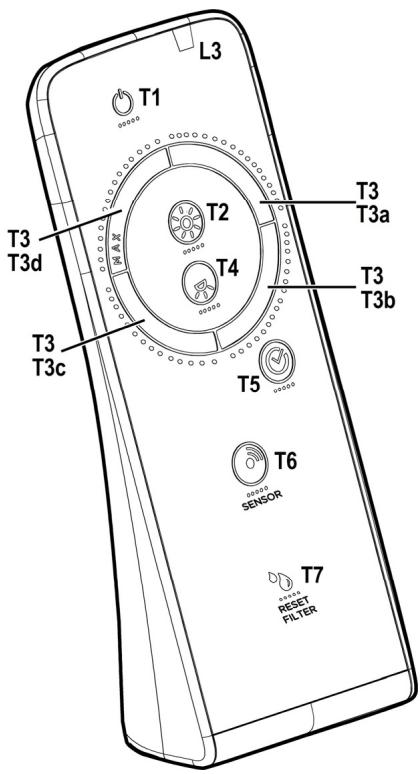

Περιγραφή χειριστηρίου:

Πινακίδα Τ2 + Τ5 εντός του πρώτου σταδίου της πρόσοψης του απορροφητήρα. Η τελευταία σύνδεση είναι ορατή στον απορροφητήρα.

Περιγραφή των λειτουργιών του χειριστηρίου

T1. Πλήκτρο OFF T2. Πλήκτρο ON/OFF και ρύθμιση έντασης χαμηλού φωτισμού. T3. Πλήκτρο ελέγχου της ταχύτητας (ισχύος) αναρρόφησης. T4. Πλήκτρο ON/OFF φωτισμού επιφάνειας μαγειρέματος. T5. Πλήκτρο ON/OFF καθυστερημένης απενεργοποίησης του απορροφητήρα. T6. Πλήκτρο ON/OFF αισθητήρα. T7. Πλήκτρο reset σήματος κορεσμού φίλτρων. L3. Led ένδειξης λειτουργίας του χειριστηρίου.

Σημείωση: Ακουμπήστε ελαφρά τα πλήκτρο για να επιλέξετε τις λειτουργίες που διατίθενται.

T1. Πλήκτρο OFF

Πινακίδα για να απενεργοποιήσετε τον απορροφητήρα.

T2. Πλήκτρο ON/OFF και ρύθμιση έντασης χαμηλού φωτισμού.

Πινακίδα σύντομα για να ενεργοποιήσετε ή να απενεργοποιήσετε το χαμηλό φωτισμό.

Πατήστε παρατεταμένα για να ρυθμίσετε την ένταση.

Σημείωση: Ο χαμηλός φωτισμός είναι διαθέσιμος μόνο σε ορισμένα μοντέλα.

T3. Ρυθμιστικό Ελέγχου της Ταχύτητας (Ισχύς) αναρρόφησης.

Ακουμπήστε και σύρετε το Ρυθμιστικό αρχίζοντας από οποιοδήποτε σημείο ασκώντας μια περιστροφική κίνηση δεξιόστροφα ή αριστερόστροφα για να αυξήσετε ή να ελαττώσετε την ταχύτητα της αναρρόφησης.

Το ρυθμιστικό είναι επτά ταχυτήτων, μπορείτε να επιλέξετε την ταχύτητα που επιθυμείτε πατώντας αριστερά ή δεξιά του αντίστοιχου τομέα ως εξής:

T3a: Ταχύτητα 1 (χαμηλή αναρρόφηση). T3b: Ταχύτητα 2 (μέση αναρρόφηση). T3c: Ταχύτητα 3 (υψηλή αναρρόφηση). T3d: Ταχύτητα 4 (εντατική αναρρόφηση).

T4. Πλήκτρο ON/OFF φωτισμού Επιφάνειας Μαγειρέματος.

Πατήστε για να ενεργοποιήσετε ή να απενεργοποιήσετε τον φωτισμό της επιφάνειας μαγειρέματος.

T5. Πλήκτρο ON/OFF και ενδεικτικές λυχνίες λειτουργίας του απορροφητήρα.

Πατήστε για να προγραμματίσετε την καθυστερημένη απενεργοποίηση του απορροφητήρα βάσει της ταχύτητας (ισχύς) της αναρρόφησης που είναι ενεργοποιημένη εκείνη τη στιγμή.

Ταχύτητα 1 (χαμηλή αναρρόφηση): 20 δευτερόλεπτα

Ταχύτητα 2 (μέση αναρρόφηση): 15 δευτερόλεπτα

Ταχύτητα 3 (υψηλή αναρρόφηση): 10 δευτερόλεπτα

T6. Πλήκτρο ON/OFF αισθητήρα.

Πατήστε παρατεταμένα για να ενεργοποιήσετε/απενεργοποιήσετε τον τρόπο λειτουργίας αισθητήρα ο οποίος προβλέπει διαχείριση της αναρρόφησης με αυτόματο τρόπο.

Σημείωση: Ο αισθητήρας είναι διαθέσιμος μόνο σε ορισμένα μοντέλα.

T7. Πλήκτρο reset σημαίας κορεσμού φίλτρων.

Συντήρηση του τηλεχειριστηρίου

Καθαρισμός του τηλεχειριστηρίου:

Καθαρίστε το ταχυδρομείο ένα παλαιότερο και ένα ουδέτερο διάλυμα απορρυπαντικού χωρίς οξέα για να χαράξουν.

Αντικατάσταση της μπαταρίας:

Ανοίξτε το κάλυμμα της μπαταρίας. - Αντικαταστήστε τις αποφορτισμένες μπαταρίες με 3 νέες μπαταρίες των 1,5 V τύπου AAA.

Κατά την τοποθέτηση της μπαταρίας, προσέξτε να μην τοποθετηθεί ανάποδα, για να αποφευχθεί η καταστροφή της μπαταρίας! - Αναφέρεται στον χώρο της μπαταρίας.

Καταστροφή των μπαταριών

Η καταστροφή των ΤΑΠΑΙΝΩΝ ΠΤΕΡΥΓΙΩΝ γίνεται πάντοτε σύμφωνα με τις ισχύουσες περιβαλλοντικές διατάξεις. Μην πετάτε τις άδειες επαναφορτιζόμενες μπαταρίες μαζί με άλλα απόβλητα. Οι άδειες επαναφορτιζόμενες μπαταρίες πρέπει να ανακυκλώνονται πάντοτε σύμφωνα με το ισχύον πρόβλημα και τις ισχύουσες διατάξεις.

Τα μακροπρόθεσμα απόβλητα, ανάλογα με την προστασία του περιβάλλοντος, την ανακύκλωση και την καταστροφή των υλικών, παρακαλούμε επικοινωνήστε με το αρμόδιο γραφείο ανακύκλωσης απορριμμάτων.

Συντήρηση

Καθαρισμός

Τα του καθαρισμού το χρησιμοποιείτε ΑΝΟΙΚΕΙΑ ένα προϊόν ή δεν υπάρχει απορρυπαντική. ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΕΡΓΑΛΕΙΑ Η ΜΕΣΑ ΚΑΘΑΡΙΣΜΟΥ!

Αντοχή προϊόντος έναντι μόλυνσης. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΛΚΟΟΛ!

Φίλτρο για τα λίπη

Εικ. 27-28-29

Συγκρατεί τα σωματίδια λίπους που προέρχονται από το μαγείρεμα.

Θα πρέπει να καθαρίζεται τουλάχιστον μία φορά το μήνα (ή όταν το σύστημα ένδειξης κορεσμού των φίλτρων - αν

πρόκειται για το μοντέλο που έχετε - υποδεικνύει αυτήν την ανάγκη), με ντιά καθαριστικά, στο πλυντήριο πιάτων σε χαμηλές θερμοκρασίες και σε σύντομο κύκλο. (Μέγιστη θερμ. 70°C)

Όταν πλένεται στο πλυντήριο πιάτων, τα μεταλλικά έπη πρέπει να εξομαλύνονται.

Το φίλτρο θα πρέπει να στεγνώνεται στο φούρνο στη μέγιστη θερμοκρασία 100°C για ρω. Επερπιπωπ του το φίλτρο είναι ακόμα υγρό επαναλάβετε τη διαδικασία.

Αντικαταστήστε το φίλτρο τουλάχιστον κάθε 2 χρόνια.

Προσοχή! Αφού εκτελέσετε τη συντήρηση του φίλτρου, εγκαταστήστε στο κατάλληλο δοχείο πρώτα το φίλτρο λίπους, στη συνέχεια το φίλτρο άνθρακα. Αυτό το τελευταίο αναγνωρίζεται καθώς είναι σφαιρικό μεσα σε κάλυμμα.

Βεβαιωθείτε ότι, εφόσον επανατοποθετήσετε το δοχείο, είναι εμφανές μόνο το φίλτρο λίπους.

Φίλτρο άνθρακα (μόνο για μοντέλα με φίλτρο φιλτραρίσματος)

Εικ. 27-28-29

Απορροφά τις δυσάρεστες οσμές που προέρχονται από το μαγείρεμα.

Προσοχή! Το φίλτρο ενεργού άνθρακα αναγνωρίζεται γιατί είναι αργυρό μεσα σε ειδικό κάλυμμα. Εκτελέστε τις εργασίες συντήρησης και καθαρισμού του φίλτρου με την ένδειξη προσοχής ώστε να μην καταστραφεί η ασφάλεια του κοιλάν. Το φίλτρο άνθρακα μπορεί να πλυθεί κάθε δύο μήνες (ή όταν το σύστημα ένδειξης κορεσμού των φίλτρων - αν προβλέπεται στο μοντέλο προκαταβολικά - υποδεικνύει αυτήν την ανάγκη) σε ζεστό νερό και ήπια απορρυπαντική ή στο πλυντήριο πιάτων 65°C (στην περίπτωση πλυσίματος στο πλυντήριο πιάτων γίνεται ολόκληρος ο κύκλος χωρίς άλλα πιάτα μεσα).

Αφαιρέστε το νερό που περισσεύει χωρίς να καταστρέψετε το φίλτρο, μετά βάλτε το στον φούρνο για 10 λεπτά στους 100°C για να στεγνώσει οριστικά.

Αντικαταστήστε το φίλτρο κάθε 3 χρόνια και κάθε φορά που το πάνελ έχει υποστεί ζημιά.

Προσοχή! Αφού εκτελέσετε τη συντήρηση του φίλτρου, εγκαταστήστε το κατάλληλο δοχείο πίεσης στο φίλτρο λίτρων, στη συνέχεια το φίλτρο ανάβει. Αυτό το τελευταίο αναγνωρίζεται καθώς είναι σφραγισμένο μέσα σε ξένο κολάρο.

Βεβαιωθείτε ότι, εφόσον εγκαταστήσετε το δοχείο, είναι σημαντικό το φίλτρο λίτρων.

Αντικατάσταση λαμπτήρων - Εικ. 27

Ο απορροφητήρας διαθέτει σύστημα φωτισμού που χρησιμοποιεί τεχνολογία LED.

Η τεχνολογία LED εγγυάται αριστοποιημένη διάρκεια έως 10 ώρες εναλλαγής των κοινών λαμπτήρων ενώ παράλληλα επιτρέπουν την εξοικονόμηση έως και του 90% της ηλεκτρικής ενέργειας.

Για την αγορά του LED που πρόκειται να αντικαταστήσετε, απευθυνθείτε στην υπηρεσία τεχνικής υποστήριξης.
