Tuotetyyppi	Keittiön liesituuletin, kattoon asennettava
Asennus	Kiinnitys kattoon; suodatinversio (kierrätys) tai poistoversio (lisävarustesarja)
Nopeuksien lukumäärä	4 nopeutta (1 matala, 2 keskitaso, 3 korkea, 4 teho – rajoitettu kesto 5 min)
Valaistus	LED: liesitason valo (ON/OFF) + hajavalo (säädettävä voimakkuus)
Rasvasuodatin	Metallinen, konepestävä (matalalämpötilaohjelma) tai käsin pestävä; vaihdettava 2 vuoden välein
Aktiivihiilisuodatin	Pestävä kuumalla vedellä tai astianpesukoneessa 65°C; kuivaus uunissa 100°C 10 min; vaihdettava 3 vuoden välein
Suodattimien kyllästymisilmaisin	LED L1: tasainen punainen = rasvasuodatin kyllästynyt; vilkkuva punainen = hiilisuodatin kyllästynyt
Automaattitoiminto	Savuanturi säätää nopeutta automaattisesti; kalibrointiasetus saatavilla
Elica-keittotason liitäntä	Yhteensopiva Elica-keittotasojen (kaasu, induktio, sähkö) kanssa synkronista toimintaa varten
SNAP®-liitäntä	Yhteensopiva lisäimuyksikkö; automaattinen liitäntä
Kaukosäädin	Lisävaruste; toiminnot: on/off, nopeudet, valaistus, viivästetty pysäytys, anturi, suodattimien nollaus
Viivästetty pysäytys	Ohjelmoitava nopeuden mukaan: 20 min (nopeus 1), 15 min (nopeus 2), 10 min (nopeus 3)
Sähkönsyöttö	220-240 V ~ 50/60 Hz
Turvaetäisyyden minimi	50 cm (sähköliesi) / 65 cm (kaasu- tai sekoitusliesi)
Ulkopinnan puhdistus	Kostea liina neutraalilla nestemäisellä pesuaineella; ei hankaavia tuotteita tai alkoholia
LED-lampun vaihto	Ota yhteyttä huoltopalveluun (tekninen tuki) osto- ja vaihtoa varten
Laitteen paino (arvio)	Noin 15-20 kg mallista riippuen
Mitat (arvio)	Leveys 90 cm, syvyys 60 cm, korkeus vaihtelee asennuksen mukaan
Suodattimien kyllästymisen nollaus	Paina samanaikaisesti T1+T2 5 sekunnin ajan, liesituuletin pois päältä
Anturin poiskytkentä	Mahdollista kaukosäätimellä tai näppäinyhdistelmällä

Usein kysytyt kysymykset - AUDREY SENSE CLASSIC ELICA

Kuinka puhdistaa AUDREY SENSE CLASSIC -liesituulettimen rasvasuodattimet?

Metalliset rasvasuodattimet on puhdistettava vähintään kerran kuukaudessa. Ne voi pestä astianpesukoneessa matalassa lämpötilassa (lyhyt ohjelma) tai käsin miedolla pesuaineella. Kuivaa ne uunissa enintään 100 °C:ssa tunnin ajan. Vaihda ne 2 vuoden välein.

Kuinka nollata suodattimien kyllästymisen merkkivalo?

Kun liesituuletin on pois päältä, paina samanaikaisesti ohjauspaneelin painikkeita T1 ja T2 vähintään 5 sekunnin ajan. LED L1 lakkaa vilkkumasta, mikä osoittaa kyllästymissignaalin nollaantuneen. Toista toimenpide, jos molemmat suodattimet (rasva ja hiili) ovat kyllästyneet.

Voinko käyttää liesituuletinta poistotilassa (ulosjohto)?

Kyllä, sinun on ostettava lisävarustesarja ulosjohtoa varten. Älä asenna hiilisuodatinta tässä tapauksessa. Noudata sarjan mukana toimitettuja ohjeita. Liesituuletin on oletuksena suodatinversio (kierrätys).

Kuinka yhdistää liesituuletin Elica-keittotasoon?

Kytke liesituuletin ja Elica-keittotaso samanaikaisesti. Liesituuletin antaa kaksi piippausta osoittaakseen, että se on valmis vastaanottamaan signaalin. Yhdistämisyritykset kestävät 5 minuuttia. Jos epäonnistuu, irrota ja kytke liesituuletin uudelleen 5 kertaa 30 sekunnin aikana ja toista sitten.

Mitä tehdä, jos kaukosäädin ei toimi?

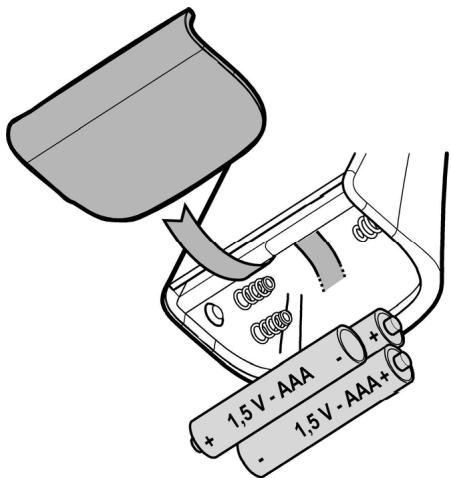

Tarkista paristot: avaa lokero ja vaihda tarvittaessa 3 AAA-paristoa (1,5 V). Noudata napaisuuksia. Jos ongelma jatkuu, yhdistä kaukosäädin uudelleen painamalla pitkään T2+T5 ensimmäisen minuutin aikana liesituulettimen päälle kytkemisen jälkeen.

Kuinka aktivoida automaattitila anturilla?

Paina samanaikaisesti ohjauspaneelin painikkeita T1 ja T2. LED L1 näyttää useita värejä ja LED L2 syttyy valkoisena. Anturi säätää sitten imutehoa automaattisesti kypsennyksen savujen mukaan. Voit myös aktivoida sen kaukosäätimellä (T6-painike).

Mikä on vähimmäisetäisyys liesituulettimen ja keittotason välillä?

Etäisyyden on oltava vähintään 50 cm sähköliedelle ja 65 cm kaasu- tai yhdistelmäliedelle. Noudata keittolaitteesi valmistajan ilmoittamia etäisyyksiä, jos ne ovat suuremmat.

Kuinka vaihtaa liesituulettimen LED-lamput?

LED-lamput on vaihdettava valtuutetun huollon toimesta. Ota yhteyttä Elican tekniseen tukeen vara-LEDien ostamista ja asennusta varten. Älä yritä vaihtaa niitä itse.

Mitä tarkoittaa punainen tasainen merkkivalo liesituulettimen sammuttamisen jälkeen?

Tasainen punainen LED L1 ilmaisee, että rasvasuodatin on kyllästynyt. Puhdista se välittömästi tulipalovaaran välttämiseksi. Jos merkkivalo vilkkuu punaisena, se ilmaisee hiilisuodattimen kyllästymistä.

Kuinka poistaa käytöstä hiilisuodattimen kyllästymisen äänimerkki?

Kun liesituuletin on pois päältä, paina samanaikaisesti T1 ja T2, kunnes kuulet piippauksen. Vapauta, paina sitten uudelleen lyhyesti molempia painikkeita. LED L1 vaihtuu tasaisesta (päällä) vilkkuvaksi (pois päältä). Toista aktivoidaksesi uudelleen.

KÄYTTÖOHJE AUDREY SENSE CLASSIC ELICA

Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamatta jättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön.

! On tärkeää säilyttää ohjekirja tulevaa tarvetta varten. Mikäli laite myydään tai siirretään uudelle omistajalle tai jos laitteen käyttäjä muuttaa, on varmistettava, että käyttöohje on uuden käyttäjän saatavilla. ! Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa laitteen asennuksesta, käytöstä ja turvallisuudesta. ! Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin osiin tai poistoputkiin. ! Tarkista ennen laitteen asennusta, että kaikki osat ovat vahingoittumattomia. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus.

Huom: Symbolilla (^*) merkityt varusteet ovat vain joissakin malleissa mukana olevia lisävarusteita tai tarvikkeita, jotka on ostettava erikseen.

Turvallisuustietoa

Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sähköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston pääkytkimestä. Käytä kaikkien asennus- ja huoltotöiden aikana työkäsineitä.

Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttää tätä laitetta, jos käyttöä valvotaan tai jos heille on annettu laitteen turvallista käyttöä koskevat ohjeet ja he ymmärtävät mahdolliset vaarat. Valvo, että lapset eivät pääse leikkimään laitteella.

Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteitä ilman valvontaa. Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään yhtä aikaa kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa.

Tuuletin on puhdistettava huolellisesti sekä sisä- että ulkopuolelta (VÄHINTÄÄN

KERRAN KUUKAUDESSA, noudata kuitenkin tämän käyttöohjeen ohjeita).

Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.

Tuulettimen alla liekittäminen on ehdottomasti kielletty.

Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on vältettävä joka tapauksessa.

Älä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan.

HUOMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason käytön aikana.

Käytä ainoastaan lamppujen huolto-/vaihto-ohjeessa ilmoitettuja vaihtolamppuja.

Huomio! Älä yhdistä laitetta sähköverkkoon ennen kuin asennus on täysin valmis.

Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä. Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.

Älä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sähköisku. Älä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennettu oikealla tavalla!

Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu.

Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja, jos ne eivät kuulu varustukseen. Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.

Epäselvissä tapauksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan.

HUOMIO! Kiinnitysruuvien ja -laitteiden ohjeiden vastainen asennus voi vaikuttaa sähköturvallisuuteen.

Tämä laite on valmistettu EU-direktiivin 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti. Hävittämällä laitteen asianmukaisesti käyttäjä voi ehkäistä mahdolliset ympäristölle ja ihmisten terveydelle haitalliset seuraukset.

Tuotteesta tai tuoteasiakirjoista löytyvä merkki ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se on toimitettava sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Laite on hävitettävä paikallisten jätehuoltomääräysten mukaisesti. Jos tarvitset lisätietoja laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota yhteys paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen, josta tuote on ostettu.

Laitteisto on suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti:

• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käyttöä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu päälle miniminopeudelle, kun aloitat kypsentämisen, ja pidä sitä päällä muutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai höyryä, ja käytä tehostettua nopeutta/nopeuksia vain erityistarpeessa. Vaihda aktiivihiilisuodattimet, kun haluat säilyttää hyvän hajunpoistotehokkuuden. Puhdista rasvasuodatin/-suodattimet, kun haluat säilyttää hyvän rasvansuodatustehokkuuden. Käytä tässä oppaassa annetun kanavointijärjestelmän maksimipituutta tehokkuuden parantamiseksi ja melun vähentämiseksi.

Käyttö

Tuuletin on tarkoitettu käytettäväksi suodatinversiona sisäiseen kiertoon.

Tuuletin imee ruoanlaitosta aiheutuvan savun ja höyryn, jotka suodattuvat ja puhdistuvat rasvasuodattimen/rasvasuodattimien ja hiilisuodattimen/hiilisuodattimien lävitse, joilla tuulettimen TÄYTYY olla varustettu.

Tärkeä

Imutoimintoa varten on mahdollista ostaa asennussarja.

Tässä tapauksessa hiilisuodatinta ei saa asentaa.

Sen lisäksi imutoiminnon asennussarjan käyttö voi edellyttää erilaisen tuulettimen asennusta kuin tässä ohjekirjassa on kuvattu. Osta sen vuoksi ensin imutoiminnon asennussarja ja lue sen mukana tulevat ohjeet, ennen kuin aloitat tuulettimen asennuksen.

Asennus

Sähkö- ja mekaanisen asennuksen saa tehdä ainoastaan asiantunteva henkilö.

Lieden keittotason yläpinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 50 cm sähköliesien osalta ja 65 cm kaasu- ja sekaliesien osalta.

Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

Sähköliitäntä

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite.

Laite on tarkoitettu liitettäväksi suoraan sähköverkkoon, käytä siis normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan, että laite saadaan kokonaan irti sähköverkosta, jos ylijänniteluokka on III, asennussääntöjen mukaisesti.

HUOM! Osa B (kattoon kiinnittämiseen tarvittava laippa) on varustettu johtimella (keltainen-vihreä), joka on yhdistettävä kodin sähköverkon maadoitukseen. Kuva 16-17

HUOM! Tarkistakaa erityisesti ylimääräisen johdon, tai muuten laitteelle voi aiheutua vakavia vahinkoja. Sähköisku laitteen käyttäjälle tai asentajalle.

Huom! Yhdyskaapelin voi vaihtaa ainoastaan valtuutettu asentaja.

Asennus

Ennen asennuksen aloittamista:

• Tarkista, että hankittu laite mahtuu sille varattuun paikkaan.
• Irrota aktiivihiilisuodatin/aktiivihiilisuodattimet, jos ne kuuluvat varustukseen (katso myös niitä koskeva kappale). Se/ne asennetaan vain, jos tuuletinta halutaan käyttää suodatinversiona.
• Tarkista, että tuulettimen sisällä ei ole (kuljetuksesta johtuen) pakkausmateriaalia (esimerkiksi ruuveja, takuupapereita tms. sisältäviä kirjekuoria). Jos sellaisia on, ota ne pois ja säilytä ne.

Huomio! Ennen liesituulettimen liittämistä sähköverkkoon.

Jos käytössä on Elica-keittotaso:

Suorita liesituulettimen ja Elica-keittotason sähköliitännät samanaikaisesti, jotta liesituulettimen ja Elica-keittotason looginen liitäntä olisi mahdollinen (ks. myös kappale "Toiminta - Automaattitoiminnan parametrien säätö - Sensorin kalibrointi" ja "Toiminta - Automaattitoiminnan parametrien säätö - Liesituuletin ja Elica-keittotason looginen yhteys").

Jos käytössä ei ole Elica-keittotasoa:

Tässä tapauksessa liesituuletin yrittää joka tapauksessa yhteyttä keittotasoon, sen jälkeen kun se on liitetty verkkoon.

Odota, että liesituuletin päättää yhdistämisyrityksen (noin 5 min) ja kytke elektroninen yhteysmoduuli sitten pois päältä seuraavasti:

Kun liesituuletin on sammutettu, paina samanaikaisesti yli 10 s ajan painikkeita T1 ja T2 (ks. Toiminta-kappale). Liesituuletin antaa ensin lyhyen merkkiäänen (piip - noin 5 sekunnin jälkeen), sitten pitkän äänimerkin (piiip), joka kertoo poiskytkennän onnistumisesta (led-valo L1 syttyy punaiseksi muutaman sekunnin ajaksi).

Liitäntämoduulin takaisinkytkentä liesituulettimen ja Elica-keittotason välille: Kun liesituuletin on sammutettu, paina samanaikaisesti yli 10 s ajan painikkeita T1 ja T2 (ks. Toiminta-kappale). Liesituuletin antaa ensin lyhyen merkkiäänen (piip - noin 5 sekunnin jälkeen), sitten pitkän äänimerkin (piiip), joka kertoo poiskytkennän onnistumisesta (led-valo L1 syttyy punaiseksi muutaman sekunnin ajaksi).

Tämän tyyppinen liesituuletin tulee kiinnittää kattoon.

Hyvin painava tuote, liesituulettimen siirtäminen ja asennus vaatii ainakin kaksi henkilöä.

Tuulettimessa on useimpiin seinä- ja kattomalleihin sopivat kiinnitystulpat. On kuitenkin välttämätöntä kutsua asiantuntija tarkistamaan materiaalien sopivuus seinä- ja kattomalliin. Seinän/katon on oltava riittävän tukeva kestääkseen tuulettimen painon.

Toiminta

Liesikupu on varustettu kuvun reunassa olevilla ohjaimilla ja sitä voidaan ohjata myös kaukosäätimellä (vain joissakin malleissa).

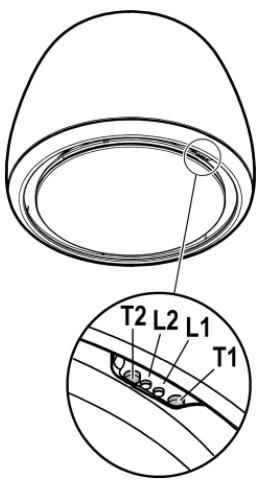

Liesikuvun ohjauspaneeli

T1. Imunopeuden (tehokkuus) ohjauspainike.

Paina toistuvasti halutun nopeuden valintaa varten välillä:

Nopeus OFF - LED-valo L1: sammunut

Nopeus 1 (matala imunopeus) - LED-valo L1: valo vihreä

LED-valo L2 vilkkuu vihreänä, jos liesikuvun viivytetyn sammutuksen toiminto on aktivoitu (vain kauko-ohjauksella).

Nopeus 2 (imun keskinopeus) - LED-valo L1: valo keltainen

LED-valo L2 vilkkuu keltaisena, jos liesikuvun viivytetyn sammutuksen toiminto on aktivoitu (vain kauko-ohjauksella).

Nopeus 3 (korkea imunopeus) - LED-valo L1: valo vaaleansininen

LED-valo L2 vilkkuu vaaleansinisenä, jos liesikuvun viivytetyn sammutuksen toiminto on aktivoitu (vain kauko-ohjauksella).

Nopeus 4 (tehokas imu) - LED-valo L1: vaaleansininen painike

Huomio 1: Nopeus 4 kestää rajoitetut 5 min, minkä jälkeen liesikupu siirtyy automaattisesti nopeudelle 2.

T2. Valaistuksen ohjauspainike (keittotason valo-hajavalo)

Paina lyhyesti keittotason valaisemiseksi.

Paina ja pidä painettuna pidempään hajavalaistusta varten.

Huom: Hajavalaistus on saatavilla vain joissakin malleissa.

Rasvasuodattimen täyttymisen ilmoitus - Led L1: punainen valo.

Ilmoitus on näkyvissä noin minuutin verran liesikuvun sammuttamisen jälkeen.

Kun tämä ilmoitus tulee näkyviin, suorita rasvasuodattimien huolto.

Hiilisuodattimen täyttymisen ilmoitus - Led L1: vilkkuva punainen valo.

Ilmoitus on näkyvissä noin minuutin verran liesikuvun sammuttamisen jälkeen.

Kun tämä ilmoitus tulee näkyviin, suorita hiilisuodattimen huolto.

Hiilisuodattimen täyttymisen ilmoituksen käytöstä poisto/käyttöön otto.

Tämä ilmoitus on normaalisti kytketty käyttöön. Sen kytkemiseksi pois käytöstä: kun liesikupu on sammunut, paina samanaikaisesti näppäimiä T1 ja T2, kunnes kuulet äänimerkin (piippauksen).

Päästä molemmat näppäimet ja paina samoja näppäimiä T1 ja T2 uudelleen lyhyesti.

Led-valo L1 syttyy palamaan punaisen värisenä (ilmoitus käytössä), minkä jälkeen se alkaa vilkkua (ilmoitus kytketty pois).

Toista toimenpide, jos haluat kytkeä ilmoituksen uudelleen käyttöön. Led-valo L1 vaihtuu vilkkuvasta punaisesta valosta (ilmoitus pois käytöstä) palamaan jatkuvalla valolla (ilmoitus käytössä).

Suodattimen täyttymisen ilmoituksen nollaus.

Kun liesikupu on sammunut, paina samanaikaisesti painikkeita T1 ja T2 vähintään 5 sekunnin ajan. LED-valo L1 lopettaa täyttymisen ilmoituksen.

Toista toimenpide, jos ilmoitus näkyy samanaikaisesti molemmista suodattimista.

Kaukosäätimen liittäminen

Kun kaukosäätimen liittäminen on onnistunut, molemmat LED-valot palavat näyttäen sarjassa useampaa väriä.

Automaattitoiminta (sensori), yhteys SNAP®:n ja Elica-keittotason kanssa.

Huomio! Suosittelemme suorittamaan "Automaattitoiminnan parametrien säädön" (katso asiaa koskeva kappale) ennen automaattitoiminnan käyttöä, ja ennen liesituulettimen yhdistämistä SNAP®:iin ja Elica-keittotasoon.

Huom: Automaattitoiminta keittotason kanssa on mahdollista vain Elica-keittotasojen kanssa. Lisätietoja varten ota yhteyttä viralliseen jälleenmyyjään tai valtuutettuun tekniseen tukeen.

Automaattitoiminta (sensori)

Liesituuletin kytkeytyy sopivimmalle nopeudelle

liesituulettimessa olevan sensorin havaitsemien

keittämishöyryjen perusteella.

Tämän toiminnon aktivointi:

Paina lyhyesti näppäimiä T1 ja T2, LED-valo L1 syttyy useammassa värissä, LED-valo L2 syttyy palamaan valkoisena.

SNAP®:lla varustetun liesituulettimen automaattitoiminta

Huom: SNAP® on lisävaruste, joka voi toimia yhdessä liesituulettimen kanssa. Lisätietoja varten katso SNAP®:n mukana toimitettu käyttöopas.

Tämän toiminnon aktivointi:

Paina samanaikaisesti näppäimiä T1 ja T2, LED-valo L1 syttyy useammassa värissä, LED-valo L2 syttyy palamaan oranssina.

Liesituulettimen automaattitoiminta Elica-keittotason kanssa

Liesituulettimen toiminnot riippuvat myös Elica-keittotason käytöstä.

Tämän toiminnon aktivointi:

Paina samanaikaisesti näppäimiä T1 ja T2, LED-valo L1 syttyy useammassa värissä, LED-valo L2 syttyy palamaan sinisenä.

Liesituulettimen automaattitoiminta SNAP®:n ja Elica-keittotason kanssa

Tämän toiminnon aktivointi:

Paina samanaikaisesti näppäimiä T1 ja T2, LED-valo L1 syttyy useammassa värissä, LED-valo L2 syttyy palamaan oranssina.

Automaattitoiminnan parametrien säätö

Huom: Kaikki alla kuvatut kalibrointi-, valinta-, säätötoiminnot ja looginen yhteys voidaan tehdä kun liesituuletin on sammutettu (OFF), ja tämä käsittää:

• Liesituulettimen kalibrointi (automaattinen ja manuaalinen).
• Liesitason tyypin valinta (kaasu, induktio tai sähköinen)
• Liesituulettimen ja keittotason välinen looginen yhteys (jos käytössä soveltuva Elica-keittotaso).
• Liesituulettimen ja SNAP®:n looginen yhteys (jos SNAP® käytössä).

Sensorin kalibrointi

Huom: Kalibrointi kestää noin 5 minuuttia, LED-valot L1 ja L2 vilkkuvat valkoisena.

Kalibrointi on välttämätöntä, jotta liesituulettimessa oleva sensori voisi toimia oikein, ja se voi olla:

Automaattinen:

aina kun liesituuletin yhdistetään uudelleen sähköverkkoon (esim. ensimmäisen asennuksen yhteydessä tai oikosulun jälkeen).

Manuaalinen:

Suoritettava, kun automaattitoiminnassa havaitaan häiriötä. Keittiöilmaston on oltava tällöin normaalitilassa.

Paina pitkään näppäintä T1.

Keittotason valinta (kaasu, induktio tai sähköinen)

Paina samanaikaisesti näppäimiä T1 ja T2, kunnes kuulet äänimerkin (piippaus). Päästä näppäimet ja paina uudelleen (noin 5 sekunnin sisällä) vain T2-näppäintä siirtyäksesi keittotason valintatilaan.

Seuraavilla T2-näppäimen painalluksilla voidaan siis valita haluttu keittotaso seuraavan kaavion mukaisesti:

Oranssi LED 2: Kaasulevy

Sininen LED 2: Induktiolevy

Valkoinen LED 2: Sähkölevy

Ennalta valittu painike pysyy päällä ja osoittaa tehdyn valinnan. 10 sekunnin jälkeen näppäin vilkkuu lyhyesti ilmoittaen, että suoritettu valinta on tallennettu.

Liesituulettimen ja Elica-keittotason välinen looginen yhteys (jos käytössä soveltuva Elica-keittotaso).

a. Liitä liesituuletin ja Elica-keittotaso samanaikaisesti. b. Liesituuletin antaa kaksi jaksoittaista äänimerkkiä (piippaus), mikä tarkoittaa, että se pystyy vastaanottamaan Elica-keittotason liitäntäsignaalin. c. Liitäntäyritykset Elica-keittotason kanssa kestävät 5 minuuttia. Tämän ajan sisällä liesituuletin antaa kolme peräkkäistä äänimerkkiä (piippaus), mikä osoittaa, että liitäntä Elica-keittotason kanssa on onnistunut. d. Tarkista tapahtunut liitäntä Elica-keittotason kanssa: katso kappale "Liesituulettimen automaattitoiminta keittotason kanssa".

Jos looginen yhteys liesituulettimen ja Elica-keittotason välillä ei onnistunut, toimi seuraavasti:

Irrota ja liitä liesituuletin sähköverkkoon vähintään viisi kertaa 30 sekunnin sisällä.

Toista yllä kohdissa a-b-c-d mainitut toimenpiteet.

Looginen yhteys liesituulettimen ja SNAP®:n välillä (jos SNAP® käytössä).

Yhteys liesituulettimen ja SNAP®:n välillä on automaattinen. Ei vaadi asetuksia käyttäjältä.

Kaukosäädin

Huomio! Jotkut tämän kaukosäätimen toiminnot ovat aktiivisia vain tietyissä liesikupumalleissa.

Kaukosäätimen liittäminen:

Paina pitkään T2 + T5 liesikuvun päällä olon ensimmäisen minuutin aikana. Tapahtunut liitäntä ilmoitetaan liesikuvussa.

Kaukosäätimen toimintojen kuvaus

T1. OFF-painike T2. ON/OFF-painike ja hajavalon voimakkuuden säätö T3. Imunopeuden (tehokkuus) ohjauspainike: T4. Keittotason valon ON/OFF-painike T5. Liesikuvun viivytetyn sammutuksen ON/OFF-painike T6. Sensorin ON/OFF-painike. T7. Suodattimen täyttymisen ilmoituksen nollauksen painike. L3. Kaukosäätimen toiminnan merkkivalo

Huom: saatavilla olevien toimintojen valitsemiseksi kosketa painikkeita painamalla kevyesti.

T1. OFF-painike: Paina liesikuvun sammuttamiseksi. T2. ON/OFF-painike ja hajavalon voimakkuuden säätö: Paina lyhyesti hajavalon sytyttämiseksi tai sammuttamiseksi. Paina pidempään valon voimakkuuden säätämiseksi. Huom: Hajavalaistus on saatavilla vain joissakin malleissa. T3. Imunopeuden (tehokkuus) ohjauspainike: Kosketa painiketta liu'uttamalla mistä kohdasta tahansa ja siirtymällä kiertäen myötäpäivään tai vastapäivään imunopeuden lisäämiseksi tai vähentämiseksi. Painike on jaettu useampaan osioon. Haluttu nopeus voidaan valita painamalla suoraan vastaavaa osiota seuraavalla tavalla: T3a: Nopeus 1 (matala imunopeus) T3b: Nopeus 2 (imun keskinopeus) T3c: Nopeus 3 (korkea imunopeus) T3d: Nopeus 4 (tehokas imu) T4. Keittotason valon ON/OFF-painike: Paina keittotason valaistuksen sytyttämiseksi tai sammuttamiseksi. T5. Liesikuvun viivytetyn sammutuksen ON/OFF-painike: Paina liesikuvun viivytetyn sammutuksen säätämiseksi sen hetkisen imunopeuden perusteella (tehokkuus): Nopeus 1 (matala imunopeus): 20 minuuttia Nopeus 2 (imun keskinopeus): 15 minuuttia Nopeus 3 (korkea imunopeus): 10 minuuttia T6. Sensorin ON/OFF-painike: Pidä painettuna pitkään imun hallinnan automaattitilan sensorin toimintatilan kytkemiseksi päälle/pois kytkemiseksi. Huom: Sensori on saatavilla vain joissakin malleissa. T7. Suodattimen täyttymisen ilmoituksen nollauksen painike.

Kaukosäätimen huolto

Kaukosäätimen puhdistus:

Kaukosäädin puhdistetaan pehmeällä kankaalla ja neutraalilla hankaamattomalla pesuaineella.

Paristojen vaihto:

Avaa paristokotelo. Vaihda kulunut paristo kolmeen uuteen 1,5 V tyypin AAA paristoon.

Noudata paristokotelon napojen suuntia uuden pariston asettamisessa!

Sulje paristotila.

Akkujen hävittäminen

Akut on hävitettävä kussakin maassa voimassa olevien määräysten ja lakien mukaisesti. Akkuja ei saa hävittää normaalin jätteen mukana.

Akut on hävitettävä turvallisesti.

Ympäristönsuojelua, akkujen kierrätystä ja hävittämistä koskevaa tietoa saa jätteenkäsittelylaitoksilta.

Huolto

Puhdistus

Puhdistusta varten käytä yksinomaan neutraaleihin pesuaineisiin kostutettua liinaa. Älä käytä

puhdistuksessa työkaluja tai välineitä!

Vältä hankaavien tuotteiden käyttöä. Älä käytä alkoholia!

Rasvasuodatin

Kuva 27-28-29

Se pidättää ruuanlaitosta syntyvät rasvahiukkaset.

Se on puhdistettava vähintään kerran kuukaudessa (tai kun suodattimen täyttymisen osoittava järjestelmä - jos olemassa käytettävässä mallissa - ilmoittaa siihen tarvetta), miedoilla puhdistusaineilla, astianpesukoneessa matalassa

lämpötilassa lyhyellä ohjelmalla (lämp. max 70 °C)

Metalliset osat voivat menettää väriään astianpesukoneessa.

Suodatinta on kuivattava uunissa max 100 °C lämpötilassa yhden tunnin ajan; jos suodatin on yhä kostea, toista.

Vaihda suodatin vähintään kahden vuoden välein.

Huomio! Kun olet suorittanut suodattimen huollon, asenna asiaa koskevaan koteloon ensin rasvasuodatin ja sitten hiilisuodatin. Viimeksi mainitun tunnistaa siitä, että se on saumattu trikookankaan sisälle.

Varmista, että kotelon asennuksen jälkeen vain rasvasuodatin jää näkyviin.

Hiilisuodatin (ainoastaan suodatinversiossa)

Kuva 27-28-29

Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut.

Huomio! Aktiivihiilisuodatin on tunnistettavissa, koska se on saumattoman trikookankaan sisällä. Suorita suodattimen irrotus, huolto ja puhdistus käsitellen suodatinta erityisen varovasti, jotta trikookangas ei vahingoitu tai avaudu.

Hiilisuodatin voidaan pestä kahden kuukauden välein (tai kun suodattimien kyllästymisen merkkijärjestelmä - jos laitteessa on sellainen - ilmoittaa puhdistuksen tarpeesta) lämpimällä vedellä ja sopivalla pesuaineella tai astianpesukoneessa 65 °C lämpötilalla (astianpesukoneessa koko pesuohjelmalla, älä laita samaan pesuun astioita).

Poista ylimääräinen vesi vahingoittamatta suodatinta ja laita se kuivumaan 100 °C uuniin 10 minuutin ajaksi.

Vaihda levy 3 vuoden välein ja aina kun kangas on rikkoutunut.

Huomio! Kun olet suorittanut suodattimen huollon, asenna asiaankuuluvaan koteloon ENSIN rasvasuodatin JA SITTEN hiilisuodatin. Viimeksi mainitun tunnistaa siitä, että se on saumattoman trikookankaan sisällä.

Varmista, että kotelon asennuksen jälkeen vain rasvasuodatin jää näkyviin.

Lamppujen vaihto

Kuva 27

Tuulettimessa on LED-teknologiaan perustuva valaistusjärjestelmä.

LED-valot takaavat parhaan mahdollisen valaistuksen, lamppujen kesto on 10 kertaa parempi kuin perinteisten lamppujen ja niiden avulla säästetään 90 % energiaa.

Vaihdettavien LED-valojen tilausta varten voit olla yhteydessä tekniseen asiakaspalveluun.
