| Tipo de producto | Campana de cocina techo |
| Instalación | Fijación al techo; versión filtrante (recirculación) o evacuación (kit opcional) |
| Número de velocidades | 4 velocidades (1 baja, 2 media, 3 alta, 4 intensiva – duración limitada a 5 min) |
| Iluminación | LED: luz de la placa de cocción (ON/OFF) + luz difusa (intensidad ajustable) |
| Filtro de grasa | Metálico lavable en lavavajillas (ciclo baja temperatura) o a mano; reemplazar cada 2 años |
| Filtro de carbón activo | Lavable con agua caliente o lavavajillas a 65°C; secado en horno a 100°C durante 10 min; reemplazar cada 3 años |
| Indicación saturación filtros | LED L1: rojo fijo = filtro de grasa saturado; rojo intermitente = filtro de carbón saturado |
| Funcionamiento automático | Sensor de humos ajusta la velocidad automáticamente; ajuste de calibración disponible |
| Conexión placa Elica | Compatible con placas Elica (gas, inducción, eléctrica) para funcionamiento sincrónico |
| Conexión SNAP® | Unidad de aspiración adicional compatible; conexión automática |
| Mando a distancia | Opcional; funciones: on/off, velocidades, iluminación, apagado retardado, sensor, reinicio filtros |
| Apagado retardado | Programable según velocidad: 20 min (velocidad 1), 15 min (velocidad 2), 10 min (velocidad 3) |
| Alimentación eléctrica | 220-240 V ~ 50/60 Hz |
| Distancia mínima de seguridad | 50 cm (cocción eléctrica) / 65 cm (cocción gas o mixta) |
| Limpieza exterior | Paño húmedo con detergente líquido neutro; no usar productos abrasivos ni alcohol |
| Reemplazo lámpara LED | Contactar al servicio posventa (asistencia técnica) para la compra y reemplazo |
| Peso del aparato (estimación) | Aproximadamente 15-20 kg según modelo |
| Dimensiones (estimación) | Ancho 90 cm, fondo 60 cm, altura variable según instalación |
| Reinicio saturación filtros | Presionar simultáneamente T1+T2 durante 5 s, campana apagada |
| Desactivación sensor | Posible mediante mando a distancia o combinación de teclas |
Preguntas frecuentes - AUDREY SENSE CLASSIC ELICA
Preguntas de los usuarios sobre AUDREY SENSE CLASSIC ELICA
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Campana de cocina en formato PDF gratis! Encuentra tus instrucciones AUDREY SENSE CLASSIC - ELICA y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. AUDREY SENSE CLASSIC de la marca ELICA.
MANUAL DE USUARIO AUDREY SENSE CLASSIC ELICA
Aténgase estrictamente a las instrucciones del presente manual. Se declina toda responsabilidad por eventuales averías, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones contenidas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.
¡Es importante guardar este manual para poder consultarlo si fuera necesario! En el caso de venta, de inutilidad o de mudanza, asegurar que quede junto al producto. ¡Leer atentamente las instrucciones! Contiene importantes informaciones sobre la instalación, el uso y la seguridad. ¡No realizar variaciones eléctricas o mecánicas en el producto o en el tubo de escape! Antes de instalar el aparato, controlar que todas sus partes no estén dañadas. En caso contrario, llamar al revendedor y no realizar la instalación.
NOTA: Los particulares señalados con el símbolo "^" son accesorios opcionales previstos solo en algunos modelos o no previstos, que deben comprarse aparte.
Advertencias
Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda.
Para todas las operaciones de instalación y mantenimiento, utilizar los guantes de trabajo.
El aparato puede ser usado por niños mayores de 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necesarios, siempre que estén bajo vigilancia o después de que hayan recibido instrucciones relacionadas con el uso seguro del aparato y comprendan los peligros inherentes a este.
Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.
La limpieza y el mantenimiento no deben ser realizados por niños sin la debida supervisión.
La habitación debe estar suficientemente ventilada cuando la campana se utilice contemporáneamente con otros dispositivos a combustión de gas u otros combustibles.
La campana debe ser limpiada con frecuencia, tanto interna como externamente (por lo menos una vez al mes), siguiendo en todo caso lo indicado expresamente en las instrucciones de mantenimiento de este manual.
La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza de los filtros puede comportar riesgo de incendios.
Está estrictamente prohibido flamear los alimentos bajo la campana.
El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto, debe evitarse en cualquier caso.
Los fritos deben realizarse con cuidado para evitar que el aceite caliente prenda fuego.
ATENCIÓN: Cuando la placa de cocción está funcionando, las partes accesibles de la campana pueden calentarse.
Para la sustitución de la lámpara, solo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual.
¡Atención! No conectar la unidad a la red eléctrica hasta que la instalación sea totalmente completada.
En cuanto a las medidas sociales y de seguridad adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes.
El aire aspirado no debe ser transportado en un conductor usado para la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles.
No utilizar ni dejar la campana sin las luces correctamente instaladas, debido al posible riesgo de descarga eléctrica.
¡No utilizar nunca la campana sin la rejilla montada correctamente!
La campana NUNCA debe utilizarse como una superficie de
apoyo, a menos que así se indique específicamente.
Utilizar sólo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación. En caso de duda, consultar el centro de asistencia autorizada o un similar personal calificado.
¡ATENCIÓN! Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones, es posible incurrir en riesgos de naturaleza eléctrica.
Este aparato lleva el marcado CE en conformidad con la Directiva 2012/19/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE).
La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.
El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.
Deseche correctamente según las normas medioambientales para eliminación de residuos.
Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su Municipalidad, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.
Aparato diseñado, probado y fabricado de acuerdo con:
- Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y manténgala en marcha durante una hora después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor, y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.
Utilización
La campana fue realizada para ser utilizada en la versión filtrante con recirculación interna.
El humo y el vapor de la cocción son aspirados en el interior de la campana, filtrados y depurados pasando a través de el/los filtros de grasa y el/los filtros de carbón que DEBEN ser suministrados con la campana.
Importante
Es posible adquirir un kit para el funcionamiento aspirante.
En este caso el filtro de carbón no debe ser instalado.
Además, el empleo del kit aspirante podría requerir una instalación de la campana distinta de la ilustrada en este manual. Por lo tanto, antes de iniciar con la instalación de la campana, adquiera el kit aspirante y consulte las instrucciones adjuntas en el kit.
Instalación
La instalación, eléctrica o mecánica, debe ser realizada por personas especializadas.
La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50 cm en el caso de cocinas eléctricas y de 65 cm en el caso de cocinas a gas o mixtas.
Si las instrucciones para la instalación del dispositivo para cocinar con gas especial pueden requerir una distancia mayor, hay que tenerlo en consideración.
Conexión eléctrica
La tensión eléctrica debe corresponder con la tensión descrita en la etiqueta situada en el interior de la campana.
El producto es para conexión directa a la red de alimentación; aplicar un interruptor bipolar que asegure la desconexión completa de la red con las condiciones de categoría de sobretensión III, conforme a las reglas de instalación.
¡ATENCIÓN! El particular B (estribo de fijación al techo) está dotado de conductor (amarillo-verde) que debe ser conectado con descarga a tierra de la conexión doméstica. Fig. 16-17
¡ATENCIÓN! Prestar atención a la posición del cable; no observar las indicaciones puede provocar graves daños al aparato y/o shock eléctrico a las personas.
¡Atención! La sustitución del cable para la interconexión debe ser realizada por el servicio de asistencia técnica autorizada.
Montaje
Antes de comenzar con la instalación:
- Asegurar que el producto adquirido sea de las dimensiones apropiadas para la zona de instalación escogida.
- Quitar el/los filtro/s de carbón activo (*) si es provisto (ver el párrafo relativo).
Este/estos va/ván montado/s neutramente si se desea utilizar la campana en versión filtrante.
Verificar que en el interior de la campana no haya (por motivos de transporte) materiales suministrados (como
por ejemplo, tornillos, etc.) y conservarlos.
¡Atención! Antes de conectar la campana a la red eléctrica.
En el caso de que se posea una placa de cocción Elica:
Realice la conexión eléctrica de la campana y de la placa de cocción Elica al mismo tiempo para permitir la conexión lógica entre campana y placa de cocción Elica (véase también el apartado "Funcionamiento-Regulación de los parámetros para el Funcionamiento automático-Calibración del sensor" y "Funcionamiento-Regulación de los parámetros para el Funcionamiento automático-Conexión lógica entre campana y placa de cocción Elica").
En el caso de que NO se posea una placa de cocción Elica:
En este caso la campana, una vez conectada a la red, intentará de todas formas conectarse a una placa de cocción.
Espere a que la campana termine los intentos de conexión (5 horas aproximadamente) y proceda con la desactivación del módulo eléctrico de conexión de la siguiente forma:
Con la campana apagada presione simultáneamente durante más de 10 segundos las teclas T1 y T2 (consulte el apartado Funcionamiento). La campana emite primero una señal sonora breve (pitido), espera de aproximadamente 5 segundos, después una señal sonora larga (pitido largo) que indica que la desactivación se ha producido (el led L1 se enciende de color rojo durante unos segundos).
Reactivación del módulo de conexión entre campana y placa de cocción Elica: Con la campana apagada presione simultáneamente durante más de 10 segundos las teclas T1 y T2 (consulte el apartado Funcionamiento). La campana emite primero una señal sonora breve (pitido), después de aproximadamente 5 segundos, después una señal sonora larga (pitido largo) que indica que se ha producido la activación (el led L1 se enciende de color rojo durante unos segundos).
Este tipo de campana extractora debe ser fijada al techo.
Producto con peso excesivo; la campana extractora debe ser transportada e instalada por dos o más personas.
La campana trae accesorios de fijación adecuados para la mayor parte de paredes. De cualquier modo, conviene consultar a un técnico calificado para tener la certeza de que los materiales son adecuados a la pared / techo. La pared / el techo debe ser lo suficientemente fuerte para sostener el peso de la campana.
Funcionamiento
La campana dispone de un control situado en la misma y puede controlarse incluso con el mando a distancia (que se proporciona solo en algunos modelos).

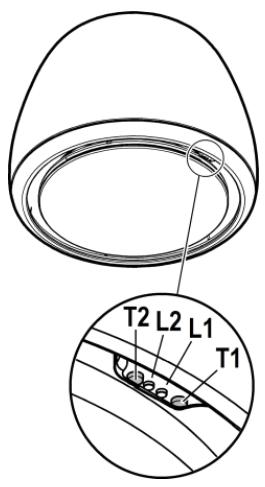

Panel de control en la campana
T1. Tecla de control de la velocidad (potencia) de aspiración.
Pulse varias veces hasta seleccionar la velocidad que desea de entre:
Velocidad OFF - Led L1: apagado
Velocidad 1 (aspiración baja) - Led L1: luz verde
El Led L2 parpadea en color verde si se activa el apagado retardado de la campana (solo con mando a distancia).
Velocidad 2 (aspiración media) - Led L1: luz amarilla
El Led L2 parpadea en color amarillo si se activa el apagado retardado de la campana (solo con mando a distancia).
Velocidad 3 (aspiración alta) - Led L1: luz azul claro
El Led L2 parpadea en color azul claro si se activa el apagado retardado de la campana (solo con mando a distancia).
Velocidad 4 (aspiración intensiva) – Led L1: botón azul claro
Nota 1: La velocidad 4 tiene una duración limitada de 5 min, tras lo cual la campana pasa automáticamente a la velocidad 2.
T2. Tecla de control de la iluminación (luz del plano de cocción - luz tenue)
Pulse durante poco tiempo para iluminar el plano de cocción
Pulse y mantenga pulsado más tiempo para iluminar con luz tenue.
Nota: La iluminación con luz tenue solo está disponible en algunos modelos.
Señal de saturación del filtro antigrasa - Led L1: luz roja
La señal puede verse durante un minuto aproximadamente, después de haber apagado la campana.
Cuando aparece esta señal, lleve a cabo el mantenimiento del filtro antigrasa.
Señal de saturación del filtro de carbón - Led L1: luz roja intermitente
La señal puede verse durante un minuto aproximadamente, después de haber apagado la campana.
Cuando aparece esta señal, lleve a cabo el mantenimiento del filtro de carbón.
Desactivado/Activado de la señal del filtro de carbón:
Esta señal normalmente está activada, para desactivarla:
con la campana apagada, pulse al mismo tiempo los botones T1 y T2 hasta oír una señal sonora (beep).
Suelte las dos teclas y vuelva a pulsar las mismas teclas T1 y T2 durante unos momentos.
El led L1 se ilumina en color rojo de forma fija (señal activada) y luego empieza a parpadear (señal desactivada).
Repita la operación si desea volver a activar la señal. El led L1 pasa de rojo parpadeante (señal desactivada) a iluminarse de forma fija (señal activada).
Reset señal de saturación de los filtros
Con la campana apagada, pulse a la vez las teclas T1 y T2 durante al menos 5 seg. El led L1 deja de indicar saturación.
Repita la operación en caso de que se active al mismo tiempo para los dos filtros.
Incorporación del mando a distancia
La conexión exitosa con el mando a distancia se indica con dos LED encendidos, que muestran una secuencia de colores.
Funcionamiento automático (sensor), conexión con SNAP y placa de cocción Elica.
¡Atención! Se recomienda realizar el "Ajuste de los parámetros para el funcionamiento automático" (consulte el apartado correspondiente) antes de utilizar el funcionamiento automático y de conectar la campana al SNAP y a la placa de cocción Elica.
Nota: El funcionamiento automático con la placa de cocción es posible solo con placas de cocción Elica. Para más detalles, póngase en contacto con el distribuidor oficial o con el centro de asistencia técnica autorizado.
Funcionamiento automático (sensor)
La campana se encenderá a la velocidad más adecuada en función de la cantidad de humo de cocción que haya detectado el sensor con el que está equipada la campana. Para activar esta función:
Pulse brevemente los botones T1 y T2; el LED L1 se iluminará mostrando varios colores y el LED L2 se iluminará en blanco.
Funcionamiento automático de la campana con SNAP
Nota: el SNAP® es una unidad de aspiración auxiliar capaz de configurarse junto a la campana. Para mayor información, consulte el manual entregado junto con el SNAP®.
Para activar esta función:
Pulse al mismo tiempo los botones T1 y T2; el LED L1 se iluminará mostrando varios colores y el LED L2 se iluminará en naranja.
Funcionamiento automático de la campana con la placa de cocción Elica
El comportamiento de la campana depende también del tipo de uso de la placa de cocción Elica.
Para activar esta función: Pulse al mismo tiempo los botones T1 y T2; el LED L1 se iluminará mostrando varios colores y el LED L2 se iluminará en azul.
Funcionamiento automático de la campana con SNAP® y placa de cocción Elica
Para activar esta función:
Pulse al mismo tiempo los botones T1 y T2; el LED L1 se ilumina mostrando varios colores y el LED L2 se ilumina en naranja.
Ajuste de los parámetros para el funcionamiento automático
Nota: todas las operaciones de calibración, selección, ajuste y conexión lógica que se describen a continuación deben realizarse con la campana apagada (OFF), e incluyen:
- Calibración de la campana (automática o manual).
- Selección de la placa de cocción (gas, inducción o eléctrica).
- Conexión lógica entre la campana y la placa de cocción (si se dispone de una placa de cocción Elica).
- Conexión lógica entre la campana y el SNAP® (si se dispone de SNAP®).
Calibración del sensor
Nota: la calibración dura unos 5 minutos; los LEDS L1 y L2 parpadean en color blanco.
La calibración permite al sensor de la campana trabajar correctamente. La calibración puede ser:
Automática:
Cada vez que la campana se conecta a la red eléctrica (p. ej.: con la primera instalación o después de un apagón).
Manual:
Debe realizarse cuando se detecta un funcionamiento que no cumple con el funcionamiento automático y cuando en la comida se producen condiciones ambientales normales.
Pulse el botón T1 de manera prolongada.
Selección de la placa de cocción (gas, inducción o eléctrica)
Pulse al mismo tiempo los botones T1 y T2 hasta oír una señal sonora (pitido); suelte los botones y pulse de nuevo (antes de 5 segundos aprox.) solo el botón T2 para acceder al modo de selección de la placa de cocción.
Si se sigue pulsando el botón T2, podrá escogerse la placa de cocción deseada, según el siguiente esquema:
Led 2 naranja: superficie de cocción de gas
Led 2 azul: placa de inducción
El botón de selección permanece encendido indicando que la selección se ha realizado correctamente. Transcurridos 10 segundos el botón parpadea brevemente indicando que la selección se ha registrado.
Conexión lógica entre la campana y la placa de cocción (si se dispone de una placa de cocción Elica).
a. Conecte la campana y la placa de cocción al mismo tiempo. b. La campana emite 2 señales sonoras (pitidos) intermitentes que indican que ya puede recibir la señal de conexión de la placa de cocción Elica. c. Los intentos de conexión con la placa de cocción Elica duran 5 minutos. Al finalizar este plazo, la campana emite 3 señales sonoras (pitidos) consecutivas que indican que la conexión con la placa de cocción Elica se ha realizado correctamente. d. Compruebe la correcta conexión con la placa de cocción Elica: consulte el apartado "Funcionamiento automático de la campana con la placa de cocción".
En caso de que la conexión lógica entre la campana y la placa de cocción Elica no se haya realizado, haga lo siguiente: Desconecte y vuelva a conectar la campana a la red eléctrica al menos 5 veces en 30 segundos.
Repita los pasos a-b-c-d descritos anteriormente.
Conexión lógica entre la campana y el SNAP® (si se dispone de SNAP®).
La conexión entre la campana y el SNAP® es automática. No es necesario realizar ningún ajuste.
¡Atención! Algunas funciones de este mando a distancia se pueden activar solo con algunos modelos de campana.
Incorporación del mando a distancia:
Pulse a fondo T2 + T5 durante el primer minuto en que se activa la alimentación a la campana. La incorporación se visualizará en la campana.
Descripción de los sistemas del mando
T1. Tecla OFF T2. Tecla ON/OFF y regulación de la intensidad de la luz tenue T3. Tecla de control de la velocidad (potencia) de aspiración: T4. Tecla ON/OFF luz del plano de cocción T5. Tecla ON/OFF apagado retraso de la campana T6. Tecla ON/OFF del sensor. T7. Tecla de reset para señales de saturación de los filtros. L3. Led indicador de funcionamiento del mando a distancia
Nota: roce las teclas presionando ligeramente para seleccionar las funciones disponibles.
T1. Tecla OFF
Pulse para apagar la campana
T2. Tecla ON/OFF y regulación de la intensidad de la luz tenue. Pulse durante poco tiempo para encender o apagar la luz tenue. Pulse durante más tiempo para regular la intensidad.
Nota: La iluminación con luz tenue solo está disponible en algunos modelos.
T3. Tecla de control de la velocidad (potencia) de aspiración
Roce la tecla empezando desde cualquiera de las posiciones con un movimiento giratorio en sentido horario o antihorario, para aumentar o disminuir la velocidad de aspiración.
La tecla está dividida en varios sectores, puede seleccionarse la velocidad que se desea, pulsando directamente en el sector que corresponde, de la forma siguiente:
T3a: Velocidad 1 (aspiración baja) T3b: Velocidad 2 (aspiración media) T3c: Velocidad 3 (aspiración alta) T3d: Velocidad 4 (aspiración intensiva)
T4. Tecla ON/OFF luz del plano de cocción
Pulse para encender o apagar la luz que ilumina el plano de cocción.
T5. Tecla ON/OFF apagado retrasado de la campana.
Pulse para programar el apagado retraso de la campana según la velocidad (potencia) de aspiración activa en ese momento: Velocidad 1 (aspiración baja): 20 minutos Velocidad 2 (aspiración media): 15 minutos Velocidad 3 (aspiración alta): 10 minutos
T6. Tecla ON/OFF del sensor.
Pulse durante más tiempo para activar/desactivar la modalidad con sensor que incluye gestión de la aspiración de forma automática.
Nota: El sensor está disponible solo en algunos modelos.
Tecla de reset para saturación de los filtros.
Mantenimiento del control remoto
Limpieza del control remoto:
Limpiar el control remoto con un paño suave y una solución detergente neutra sin sustancias abrasivas.
Sustitución de las baterías:
- Abra el compartimento de las pilas.
- Sustituya las pilas gastadas con 3 pilas de 1,5 V tipo AAA.
Cuando introduzca las pilas nuevas, respete las polaridades indicadas en el compartimento de las mismas. Cierre nuevamente la caja de la batería.
Eliminación de las baterías
La eliminación de las baterías tiene que ser llevada a cabo de acuerdo con todas las normas y las leyes nacionales. No deseche las baterías usadas junto con los desperdicios normales.
Las baterías tienen que ser desechadas de modo seguro.
Para mayores informaciones sobre los aspectos de protección del ambiente, el reciclaje y la eliminación de las baterías, contacte los despachos encargados de la recogida selectiva de residuos.
Mantenimiento
Limpieza
Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido neutro. ¡NO UTILICE UTENSILIOS O INSTRUMENTOS PARA LA LIMPIEZA! No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! ¡NO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!
Filtro antigrasa
Fig. 27-28-29
Retiene las partículas de grasa producidas cuando se cocina.
Se debe limpiar al menos una vez al mes (o cuando el sistema de indicación de saturación de los filtros - si se contempla en el modelo que se tiene - lo indica), con detergentes no agresivos, en lavavajillas con temperaturas bajas y ciclo breve (Tmax.: 70°C)
Con el lavado en lavavajillas las partes metálicas podrían descolorarse.
El filtro se debe secar en el horno a una temperatura máx. de 100°C durante una hora; repita la operación si el filtro aún está húmedo.
Sustituya el filtro al menos cada 2 años.
¡Atención! Después de realizar el mantenimiento del filtro, instale en el recipiente apropiado PRIMERO el filtro antigrasa, DESPUÉS el filtro de carbón. Este último se puede reconocer ya que está sellado dentro de una malla.
Compruebe que cuando se haya colocado el recipiente, solo se pueda ver el filtro antigrasa.
Filtro al carbón activo (solamente para la versión filtrante)
Fig. 27-28-29
Retiene los olores desagradables producidos por la cocción de alimentos.
¡Atención! El filtro de carbón activo se puede reconocer porque está sellado debajo de una malla metálica. Realice las operaciones de desmontaje, sostenimiento y limpieza del filtro manipulándolo con mucho cuidado para no estropear o abrir la malla.
El filtro de carbón puede lavarse cada dos días (o cuando el sistema de indicación de saturación de los filtros, si está previsto en el modelo que se posee, indica esta necesidad) con agua caliente y detergentes adecuados, o en lavavajillas a 65 °C (en caso de lavado con lavavajillas, realice el ciclo de lavado completamente sin platos en el interior). Quite el agua que haya quedado en el filtro sin estropearlo, después póngalo en el horno a 100 °C durante diez horas para secarlo completamente. Cambie el filtro cada 3 años y cada vez que el paño se estropee.
¡Atención! Después de realizar el mantenimiento del filtro, instale en el recipiente apropiado PRIMERO el filtro antigrasa, DESPUÉS el filtro de carbón. Este último se puede reconocer ya que está sellado dentro de una malla.
Compruebe que cuando se haya colocado el recipiente, solo se pueda ver el filtro antigrasa.
Sustitución de la lámpara
Fig. 27
La campana está provista de un sistema de iluminación basado en la tecnología LED.
Los LEDs garantizan una óptima iluminación, una duración hasta 10 veces mayor que las lámparas tradicionales y permiten ahorrar el 90% de energía eléctrica.
Compre los LEDs que se deben sustituir solo a través del servicio de asistencia técnica.
Para activar esta función:
Funcionamiento automático (sensor)
Para activar esta función:
Pressionar simultáneamente las teclas T1 y T2: el LED L1 se ilumina con varios colores, el LED L2 se ilumina con color blanco.
Funcionamiento automático del extractor con SNAP
Para activar esta función:
Pressionar simultáneamente las teclas T1 y T2: el LED L1 se ilumina, cambiando varios colores, y el LED L2 se ilumina con el color naranja.
Para activar esta referencia:
Para la limpieza, utilizar un paño humedecido con detergentes líquidos neutros. Evitar el uso de productos que contengan abrasivos. ¡NO UTILICE ALCOHOL!
Filtro antigrasa
Fig. 27-28-29
- ADVERTENCIAS
- UTILIZACIÓN
- IMPORTANTE
- INSTALACIÓN
- LA INSTALACIÓN, ELÉCTRICA O MECÁNICA, DEBE SER REALIZADA POR PERSONAS ESPECIALIZADAS
- CONEXIÓN ELÉCTRICA
- MONTAJE
- ANTES DE COMENZAR CON LA INSTALACIÓN
- ¡ATENCIÓN! ANTES DE CONECTAR LA CAMPANA A LA RED ELÉCTRICA
- PRODUCTO CON PESO EXCESIVO; LA CAMPANA EXTRACTORA DEBE SER TRANSPORTADA E INSTALADA POR DOS O MÁS PERSONAS
- FUNCIONAMIENTO
- SEÑAL DE SATURACIÓN DEL FILTRO ANTIGRASA - LED L1: LUZ ROJA
- SEÑAL DE SATURACIÓN DEL FILTRO DE CARBÓN - LED L1: LUZ ROJA INTERMITENTE
- DESACTIVADO/ACTIVADO DE LA SEÑAL DEL FILTRO DE CARBÓN
- RESET SEÑAL DE SATURACIÓN DE LOS FILTROS
- INCORPORACIÓN DEL MANDO A DISTANCIA
- FUNCIONAMIENTO AUTOMÁTICO (SENSOR)
- FUNCIONAMIENTO AUTOMÁTICO DE LA CAMPANA CON SNAP
- FUNCIONAMIENTO AUTOMÁTICO DE LA CAMPANA CON LA PLACA DE COCCIÓN ELICA
- FUNCIONAMIENTO AUTOMÁTICO DE LA CAMPANA CON SNAP® Y PLACA DE COCCIÓN ELICA
- AJUSTE DE LOS PARÁMETROS PARA EL FUNCIONAMIENTO AUTOMÁTICO
- CALIBRACIÓN DEL SENSOR
- AUTOMÁTICA
- MANUAL
- DESCRIPCIÓN DE LOS SISTEMAS DEL MANDO
- MANTENIMIENTO DEL CONTROL REMOTO
- LIMPIEZA DEL CONTROL REMOTO
- SUSTITUCIÓN DE LAS BATERÍAS
- ELIMINACIÓN DE LAS BATERÍAS
- MANTENIMIENTO
- LIMPIEZA
- FILTRO ANTIGRASA
- FIG
- FILTRO AL CARBÓN ACTIVO (SOLAMENTE PARA LA VERSIÓN FILTRANTE)
- SUSTITUCIÓN DE LA LÁMPARA
- FUNCIONAMIENTO AUTOMÁTICO DEL EXTRACTOR CON SNAP
Marca : ELICA
Modelo : AUDREY SENSE CLASSIC
Categoría : Campana de cocina
