Produkttype	Emhætte til loftmontering
Montering	Loftmontering; recirkulering (filterversion) eller aftræk (ekstra kit)
Antal hastigheder	4 hastigheder (1 lav, 2 medium, 3 høj, 4 intensiv – maks. 5 min)
Belysning	LED: kogepladelys (ON/OFF) + diffus lys (justerbar intensitet)
Fedtfilter	Metal, vaskbart i opvaskemaskine (lav temperatur) eller i hånden; udskift hvert 2. år
Aktivt kulfilter	Vaskbart i varmt vand eller opvaskemaskine 65°C; tørres i ovn 100°C i 10 min; udskift hvert 3. år
Filtermætningsindikator	LED L1: fast rød = fedtfilter mættet; blinkende rød = kulfilter mættet
Automatisk drift	Røgsensor justerer automatisk hastigheden; kalibrering mulig
Tilslutning til Elica kogeplade	Kompatibel med Elica kogeplader (gas, induktion, elektrisk) til synkron drift
SNAP® tilslutning	Ekstra sugeenhed kompatibel; automatisk tilslutning
Fjernbetjening	Ekstraudstyr; funktioner: tænd/sluk, hastigheder, belysning, forsinket stop, sensor, nulstilling af filtre
Forsinket stop	Programmerbar efter hastighed: 20 min (hastighed 1), 15 min (hastighed 2), 10 min (hastighed 3)
Strømforsyning	220-240 V ~ 50/60 Hz
Minimal sikkerhedsafstand	50 cm (elektrisk kogning) / 65 cm (gas eller blandet kogning)
Udvendig rengøring	Fugtig klud med neutralt flydende rengøringsmiddel; ingen slibemidler eller alkohol
Udskiftning af LED-pære	Kontakt kundeservice (teknisk support) for køb og udskiftning
Apparatets vægt (estimeret)	Cirka 15-20 kg afhængigt af model
Mål (estimeret)	Bredde 90 cm, dybde 60 cm, højde variabel efter montering
Nulstilling af filtermætning	Tryk samtidigt på T1+T2 i 5 sekunder, emhætte slukket
Deaktivering af sensor	Muligt via fjernbetjening eller tastekombination

Ofte stillede spørgsmål - AUDREY SENSE CLASSIC ELICA

Hvordan rengør man fedtfiltrene på emhætten AUDREY SENSE CLASSIC ?

Metalfedtfiltrene skal rengøres mindst en gang om måneden. Du kan vaske dem i opvaskemaskinen ved lav temperatur (kort program) eller i hånden med et mildt rengøringsmiddel. Tør dem i ovnen ved maks. 100°C i en time. Udskift dem hvert 2. år.

Hvordan nulstiller man filtermætningsindikatoren ?

Med emhætten slukket skal du trykke samtidigt på knapperne T1 og T2 på betjeningspanelet i mindst 5 sekunder. LED L1 holder op med at blinke, hvilket indikerer, at mætningssignalet er nulstillet. Gentag processen, hvis begge filtre (fedt og kul) er mættede.

Kan jeg bruge emhætten i aftræksmode (udendørs udledning) ?

Ja, du skal købe et ekstra aftrækssæt. I så fald skal du ikke installere kulfilteret. Følg instruktionerne, der følger med sættet. Emhætten er som standard designet som recirkuleringsversion (filter).

Hvordan tilslutter man emhætten til en Elica kogeplade ?

Tilslut emhætten og Elica-kogepladen samtidigt. Emhætten afgiver to bip for at indikere, at den er klar til at modtage signalet. Tilslutningsforsøgene varer 5 minutter. Hvis det mislykkes, skal du afbryde og tilslutte emhætten 5 gange inden for 30 sekunder og derefter gentage.

Hvad gør jeg, hvis fjernbetjeningen ikke virker ?

Kontroller batterierne: Åbn batterirummet og udskift de 3 AAA-batterier (1,5 V) om nødvendigt. Overhold polariteten. Hvis problemet fortsætter, skal du genparre fjernbetjeningen ved at trykke længe på T2+T5 inden for det første minut efter tænding af emhætten.

Hvordan aktiverer man automatisk tilstand med sensor ?

Tryk samtidigt på knapperne T1 og T2 på betjeningspanelet. LED L1 viser flere farver, og LED L2 lyser hvidt. Sensoren justerer derefter automatisk sugehastigheden efter madlavningsdampene. Du kan også aktivere det via fjernbetjeningen (knap T6).

Hvad er den minimale afstand mellem emhætten og kogepladen ?

Afstanden skal være mindst 50 cm for et elektrisk komfur og 65 cm for et gas- eller blandingskomfur. Overhold de afstande, som producenten af dit kogeapparat angiver, hvis de er større.

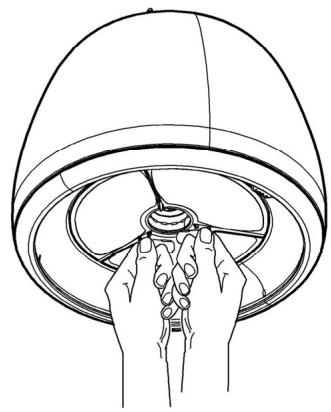

Hvordan udskifter man LED-pærerne på emhætten ?

LED-pærerne skal udskiftes af autoriseret serviceværksted. Kontakt Elica teknisk support for at købe og få installeret nye LED-pærer. Forsøg ikke at udskifte dem selv.

Hvad betyder den faste røde indikator efter slukning af emhætten ?

Den faste røde LED L1 indikerer, at fedtfilteret er mættet. Rengør det straks for at undgå brandfare. Hvis indikatoren blinker rødt, angiver det mætning af kulfilteret.

Hvordan deaktiverer man lydsignalet for kulfilterets mætning ?

Med emhætten slukket skal du trykke samtidigt på T1 og T2, indtil du hører et bip. Slip, og tryk derefter kort på begge knapper igen. LED L1 skifter fra fast (aktiveret) til blinkende (deaktiveret). Gentag for at genaktivere.

BRUGSANVISNING AUDREY SENSE CLASSIC ELICA

IT Istruzioni di montaggio e d'uso EN Instruction on mounting and use DE Montage- und Gebrauchsanweisung FR Prescriptions de montage et mode d'emploi NL Montagevoorschriften en gebruiksaanwijzingen ES Montaje y modo de empleo PT Instruções para montagem e'utilisation EL OΔHΓIEΣ ΣYNAPMOΛΟΓΗΣΗ KAI XPHΞΗ SV Monterings- och bruksanvisningar FI Asennus- ja käytöohjeet NO Instrukser for montering og bruk DA Bruger- og monteringsvejledning

2

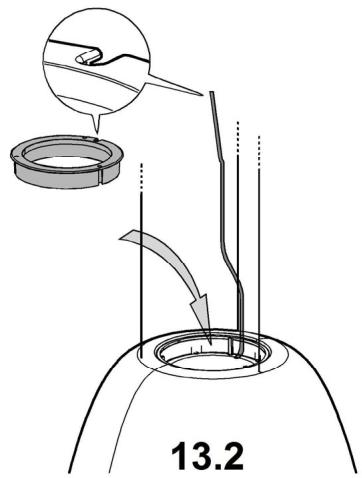

13

14

15

20

21

22

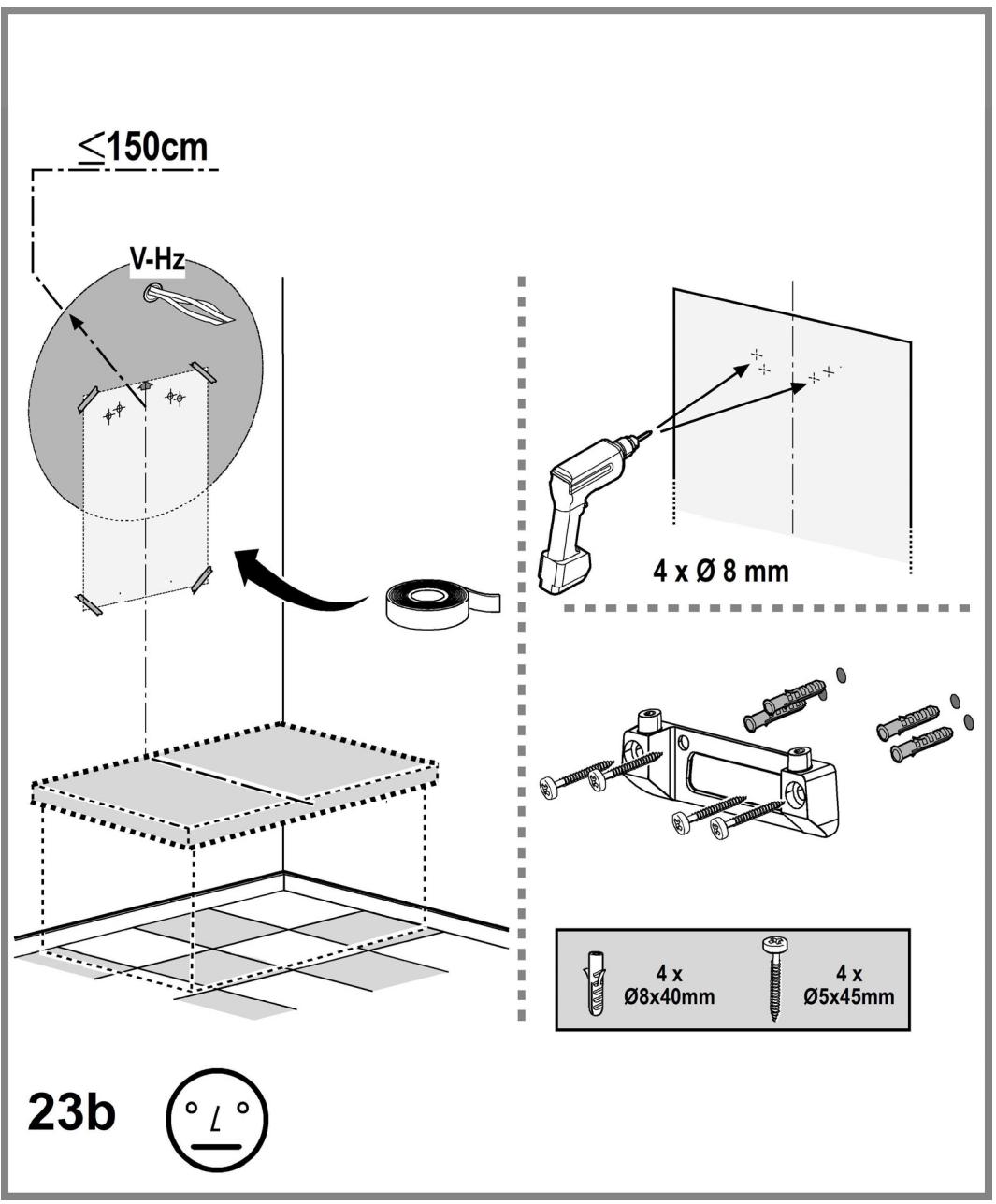

23a

4x

08x40mm

4x

05x45mm

24

25b

26a.1

26a.3 26a

26b

28

29

30.1

30.2

30

30.3

OK!

Automatisk funktion (sensor)

Før der udføres vedligeholdelse eller rengøring, skal emhætten kobles fra strømmen, enten ved at trække stikket ud eller ved at afbryde strømmen i hele huset.

Vær opmærksom: Emhættens tilgængelige dele kan blive varme, når kogesektionen er i drift.

Hvis du har et komfur fra Elica:

Hvis du IKKE har et komfur fra Elica:

Med de påfølgende tryk på tasten T2 kan du vælge ønsket komfyrtopp i henhold til følgende procedure:

Led 2 orange: Gaskomfyrtopp

Batterierne skal kasseres på en sikker måde.

med vaskemidler, der ikke er aggressive, i opvaskemaskine ved lav temperatur og med en kort vaskesyklus. (Tmaks: 70°C)

Overhold venligst alle instruktioner i denne vejledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning. Emhætten er beregnet til udsugning af røg og damp fra madlavning, og må kun benyttes til almindelig husholdning.

! Det er vigtigt at opbevare denne vejledning, så man har mulighed for at læse den senere. Ved videresalg, overdragelse eller flytning skal man sørge for, at vejledningen følger emhætten. ! Læs instruktionerne omhyggeligt: der findes vigtige oplysninger om installering, brug og sikkerhed. ! Der må ikke udføres elektriske eller mekaniske ændringer på emhætten eller på udslipsrørene. ! Undersøg at ingen komponenter er beskadiget, før apparatet installeres. Kontakt forhandleren og undlad at fortsætte med installeringen, hvis der påvises beskadigelser.

Bemærk: Komponenter mærket med symbolet (^*) er ekstraudstyr, der kun leveres til visse modeller, eller er ikke leverede komponenter, som således skal købes særskilt.

Advarsler

Før der foretages nogen form for indgreb i forbindelse med rengøring og vedligeholdelse skal forbindelsen til strømforsyningen afbrydes ved at trække stikket ud eller ved at slukke for boligens hovedafbryder.

For indgreb i forbindelse med installation og vedligeholdelse skal der bruges arbejdshandsker.

Apparatet må kun anvendes af børn under 8 år eller af personer med nedsatte fysiske eller mentale evner, eller som mangler kendskab til det, hvis de er under opsyn, eller såfremt de har modtaget de nødvendige anvisninger til sikker brug af apparatet og kender dermed forbundne risici.

Det er nødvendigt at holde øje med, at børnene ikke leger med opladeren.

udføres af børn uden opsyn.

Lokalet skal være udstyret med tilstrækkelig ventilation, hvis emhætten bruges samtidig med andre forbrændingsapparater, der drives af gas eller andre brændstoffer.

Emhætten skal rengøres regelmæssigt både indvendigt og udvendigt (MINDST EN GANG OM MÅNEDEN), og du skal under alle omstændigheder overholde de udtrykkelige anvisninger om vedligeholdelse i denne manual.

Manglende overholdelse af bestemmelserne om rengøring af emhætten samt udskiftning og rengøring af filtrene kan medføre brandfare.

Det er strengt forbudt at tilberede mad under åben ild under emhætten.

Brug af åben ild er skadeligt for filtrene og kan medføre brand, og det skal derfor for enhver pris undgås.

Friturestegning skal udføres under overvågning for at undgå, at olien overophedes og antændes.

PAS PÅ! Når kogepladen er i brug, kan emhættens tilgængelige dele blive meget varme.

Ved udskiftning af pæren må du kun anvende den type lyspære, der er angivet i afsnittet om vedligeholdelse/udskiftning af pære i denne manual.

Pas på! Apparatet må ikke tilsluttes strømforsyningen, før installationen er helt fuldført.

Hvad angår de anviste tekniske og sikkerhedsmæssige forholdsregler til udledning af røg, skal du omhyggeligt overholde de lokale myndigheders forskrifter.

Den udsugede luft må ikke tilføres en skakt, der bruges til udledning af røg fra forbrændingsapparater, der fungerer med gas eller andre brændstoffer.

Du må ikke bruge eller efterlade emhætten uden korrekt monterede pærer for at undgå en risiko for elektrisk stød.

Brug aldrig emhætten uden en korrekt monteret rist!

Emhættens overflade må ALDRIG anvendes som afsætningsplade, medmindre dette er udtrykkeligt angivet.

Brug kun de medfølgende fastspændingsskruer til produktet i forbindelse med installationen eller - såfremt de ikke medfølger - skal du indkøbe den korrekte type skruer. Brug skruer af korrekt længde, som anført i installationsvejledningen. I tvivlstilfælde bør du kontakte dit autoriserede servicecenter eller en kvalificeret tekniker.

PAS PÅ! Hvis der ikke monteres de skruer og

fastspændingsanordninger som angivet i disse anvisninger, kan der opstå risiko for elektriske problemer.

Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstående

overkrydsede skraldespand. Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men indsamles særskilt.

Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning.

• Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducering af miljøbelastning: Indstil emhætten på laveste hastighed, når du begynder at lave mad, og sluk den først et par minutter efter endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost-hastigheden i tilfælde, hvor det er nødvendigt. Udskift kulfilteret/kulfiltrene, når det er nødvendigt for at bibeholde udsugningseffektiviteten. Rens fedtfiltret/fedtfiltrerne, når det er nødvendigt for at bibeholde filtreffektiviteten. Anvend det største kabelsystemdiameter for at optimere effektiviteten og minimere støjen.

Brug

Emhætten er udviklet til brug i den filtrerende udgave med intern recirkulation.

Røg og damp fra madlavningen suges ind i emhætten, hvor de filtreres og renses ved passage gennem fedtfilteret/fedtfiltrene og kulfilteret/kulfiltrene, som emhætten SKAL være udstyret med.

Vigtigt

Der kan købes et sæt til den sugende funktion.

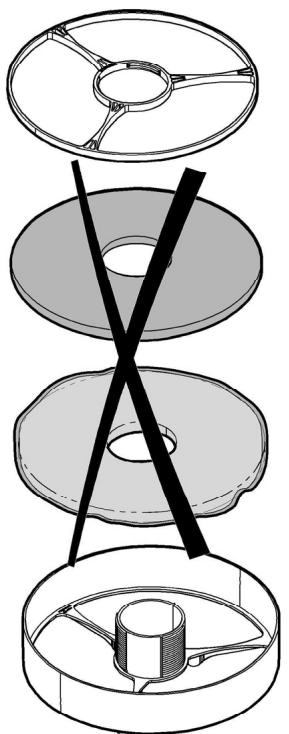

I dette tilfælde skal kulfilteret ikke installeres.

Desuden vil brug af sættet til den sugende udgave eventuelt kræve en anderledes installering af emhætten i forhold til beskrivelserne i denne vejledning; derfor bør man først købe sættet til den sugende udgave, og læse vejledningen vedlagt sættet, før emhætten installeres.

Installering

Både den elektriske og den mekaniske installering skal udføres af specialuddannede teknikere.

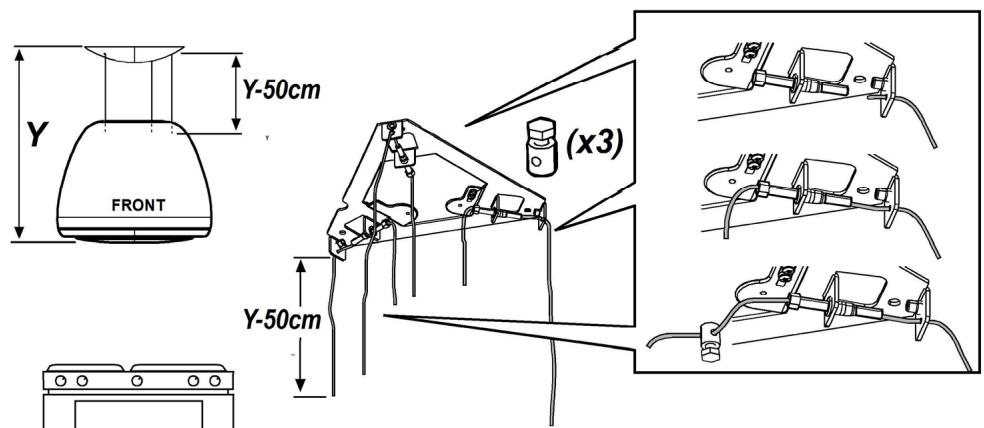

Minimumsafstanden mellem kogegrejets støtteoverflade på komfuret og den nederste del af emhætten må ikke være under 50 cm ved elektriske kogeplader, og ikke under 65 cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader.

Hvis gaskomfurets vejledning angiver en større afstand, skal denne overholdes.

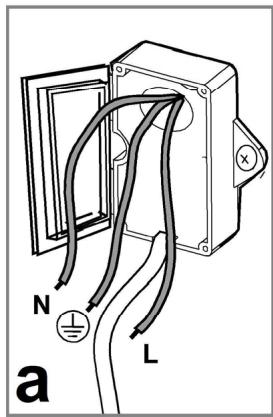

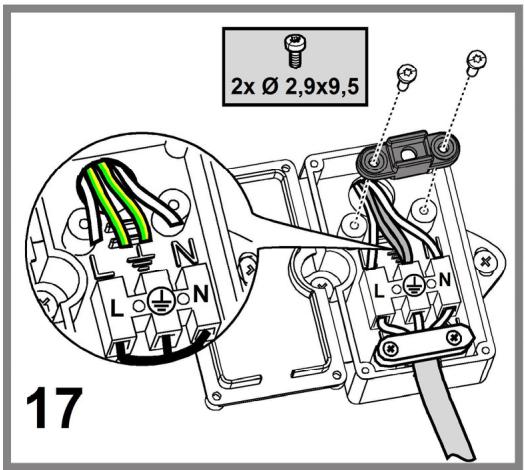

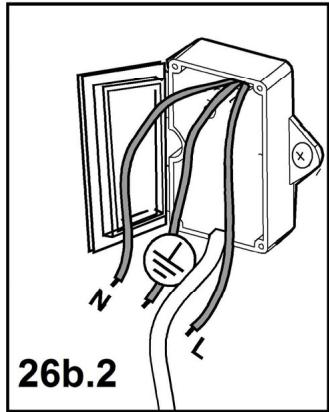

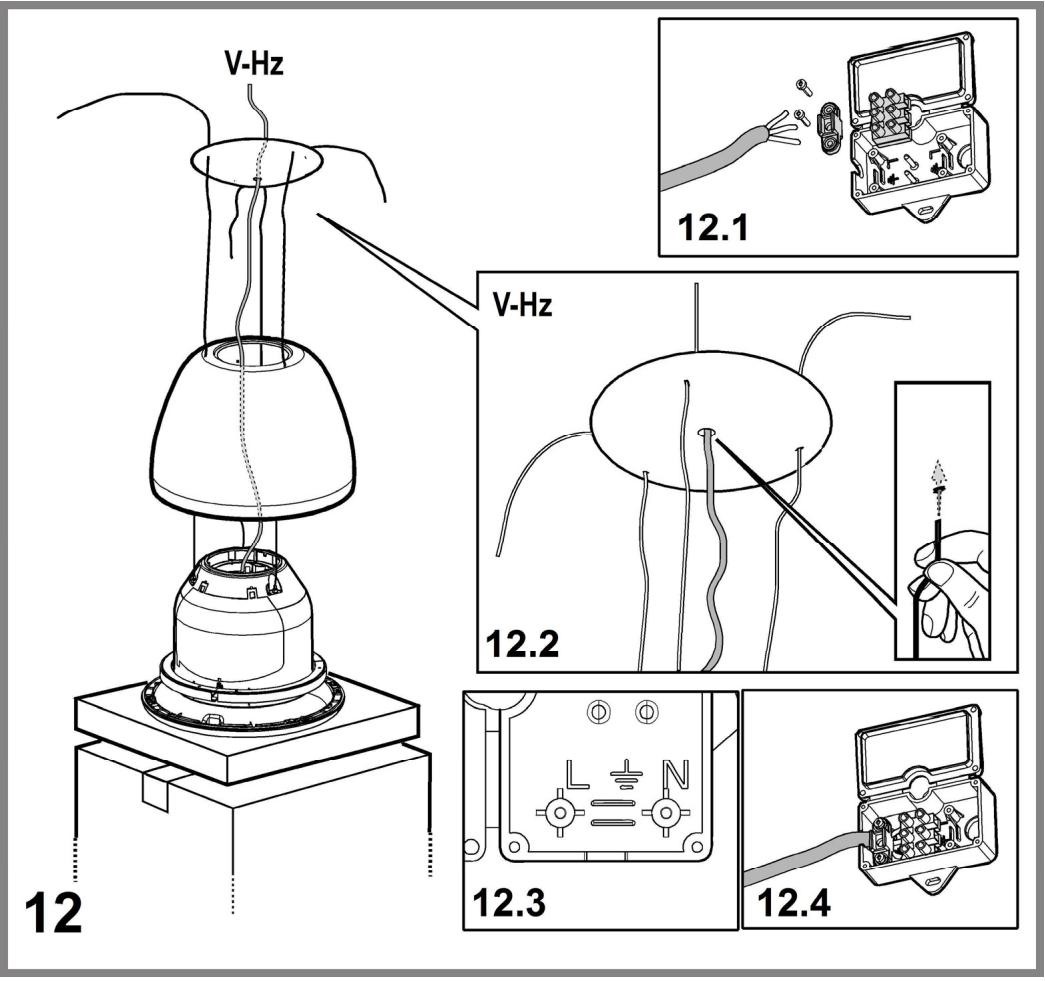

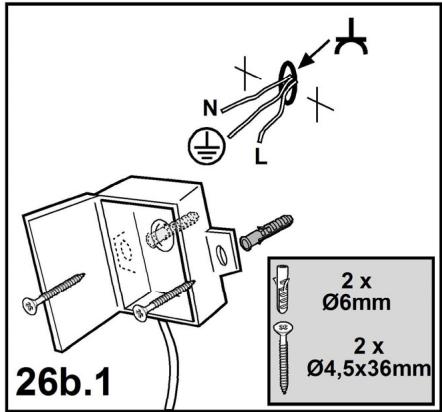

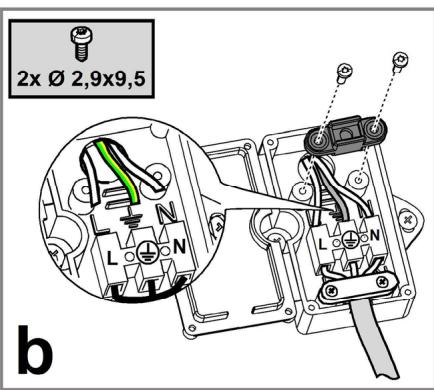

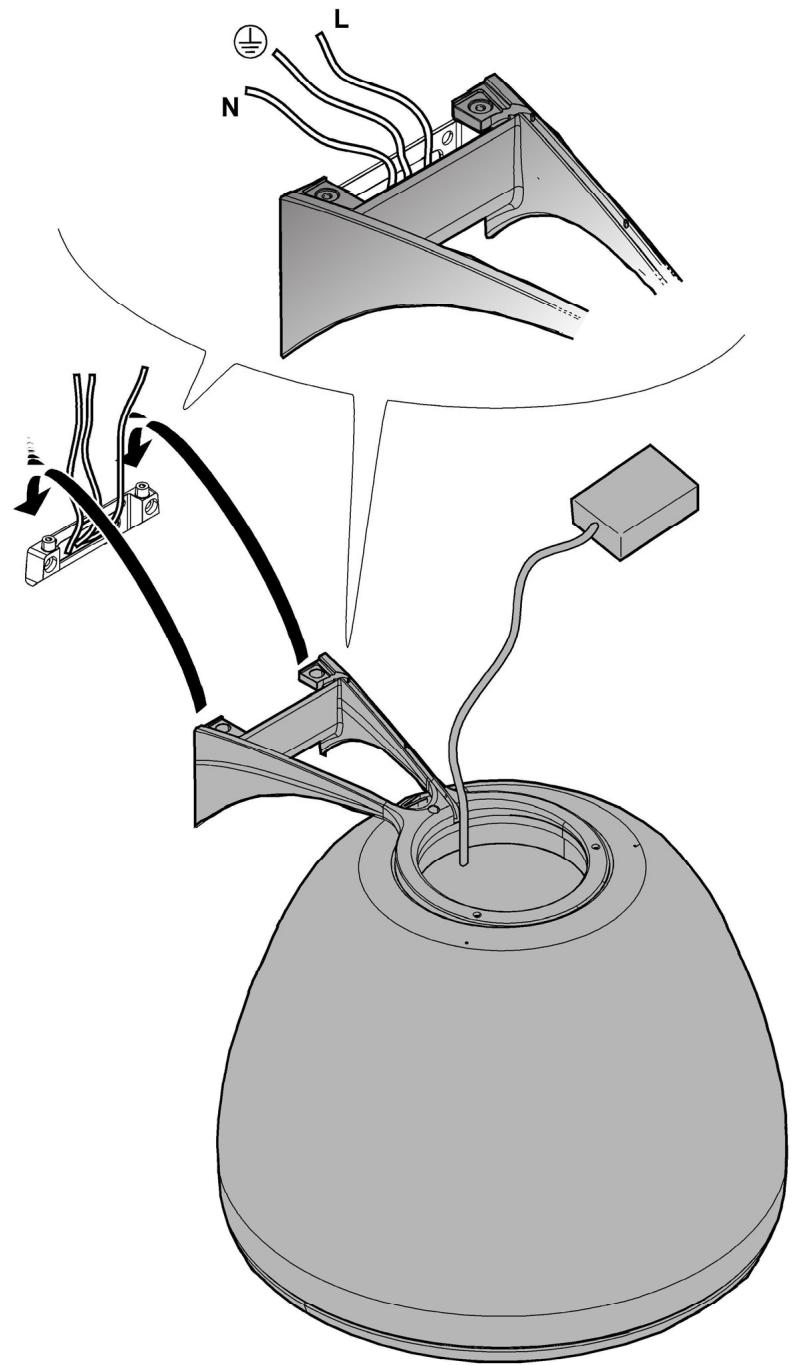

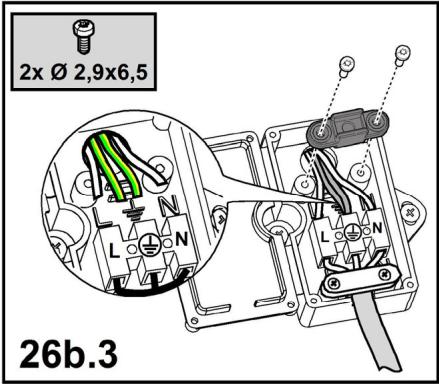

Elektrisk tilslutning

Netspændingen skal svare til spændingen anført på etiketten med karakteristika anbragt på indersiden af emhætten.

Emhætten er beregnet til direkte tilslutning til elnettet, og derfor skal der anvendes en godkendt topolet afbryderkontakt, der sørger for fuldstændig afbrydelse fra elnettet under overspændingskategori II i overensstemmelse med installeringsreglerne.

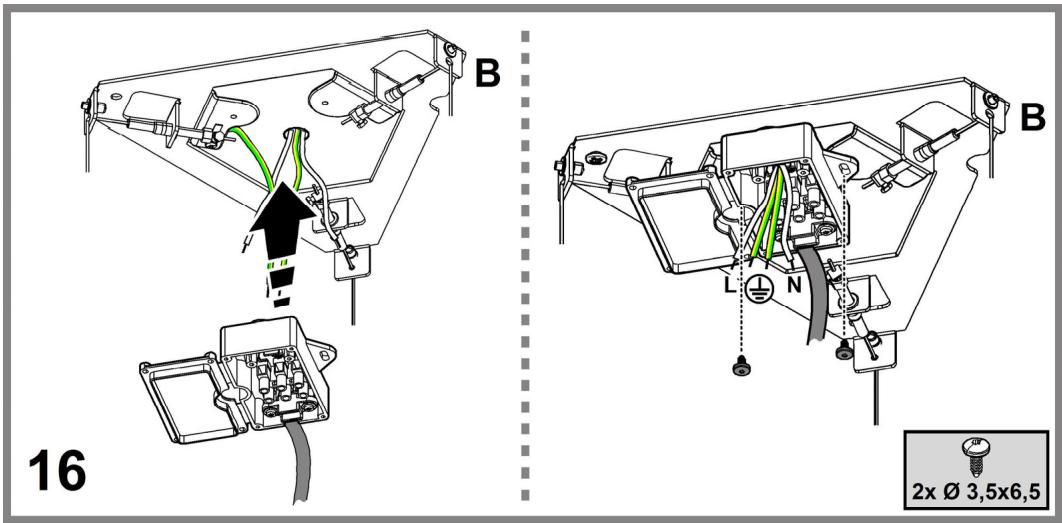

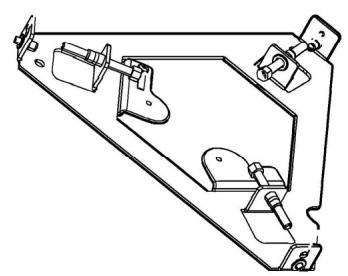

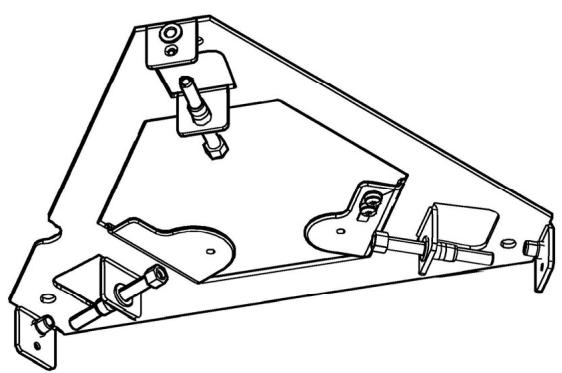

PAS PÅ! Komponent B (fastgøringsbeslag til loftet) er udstyret med en leder (gul-grøn) der skal tilsluttes jordforbindelsen i hjemmets elanlæg. Fig. 16-17

PAS PÅ! Vær specielt omhyggelig under anbringelse af kørende elledning; manglende overholdelse af denne kan medføre alvorlig beskadigelse af apparatet og/eller risiko for stød for brugeren eller installatøren.

Pas på! Udskiftning af forbindelsesledningen må kun udføres af den autoriserede tekniske service.

Montering

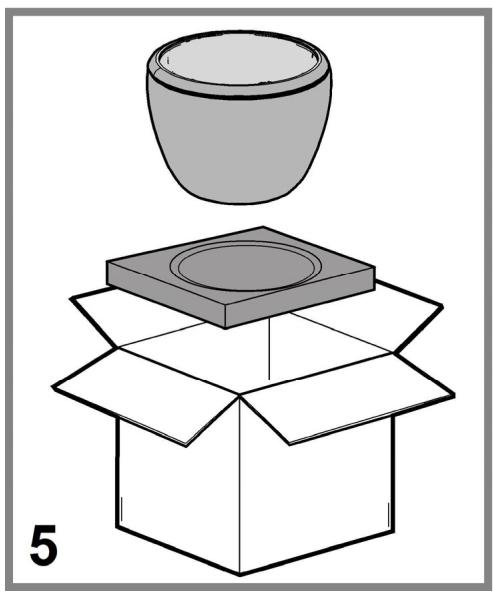

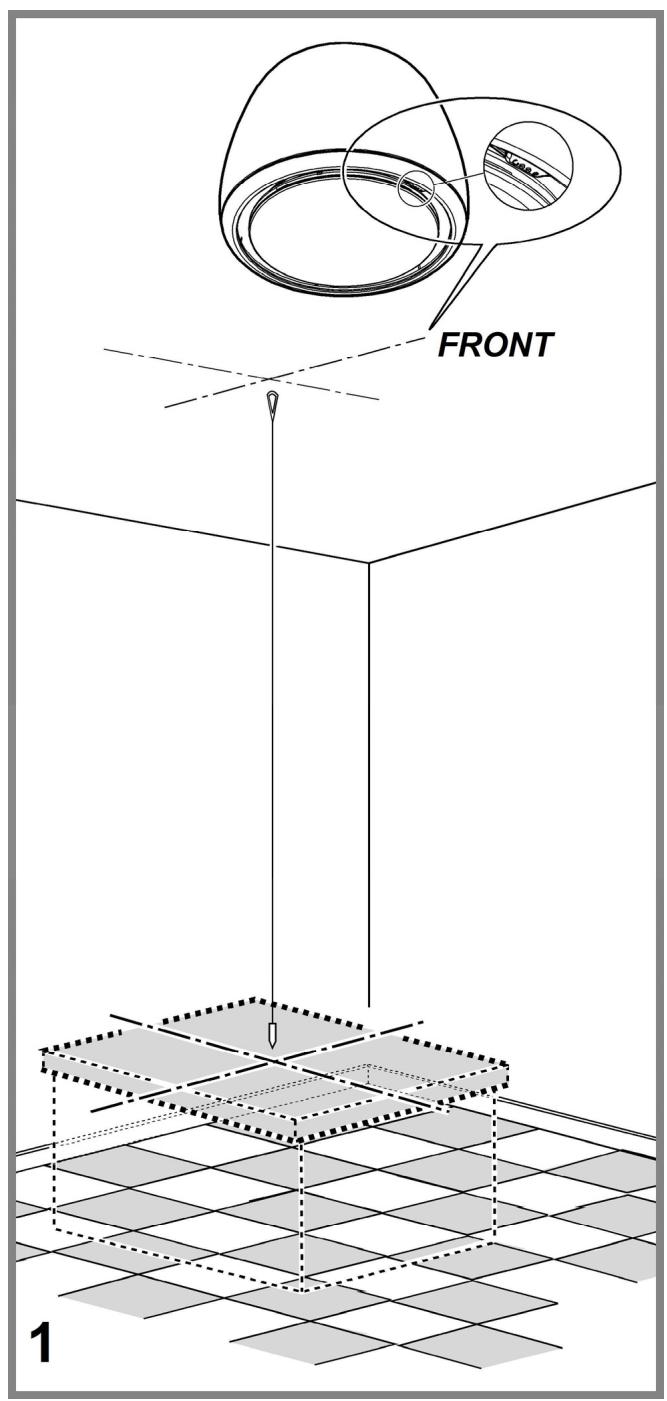

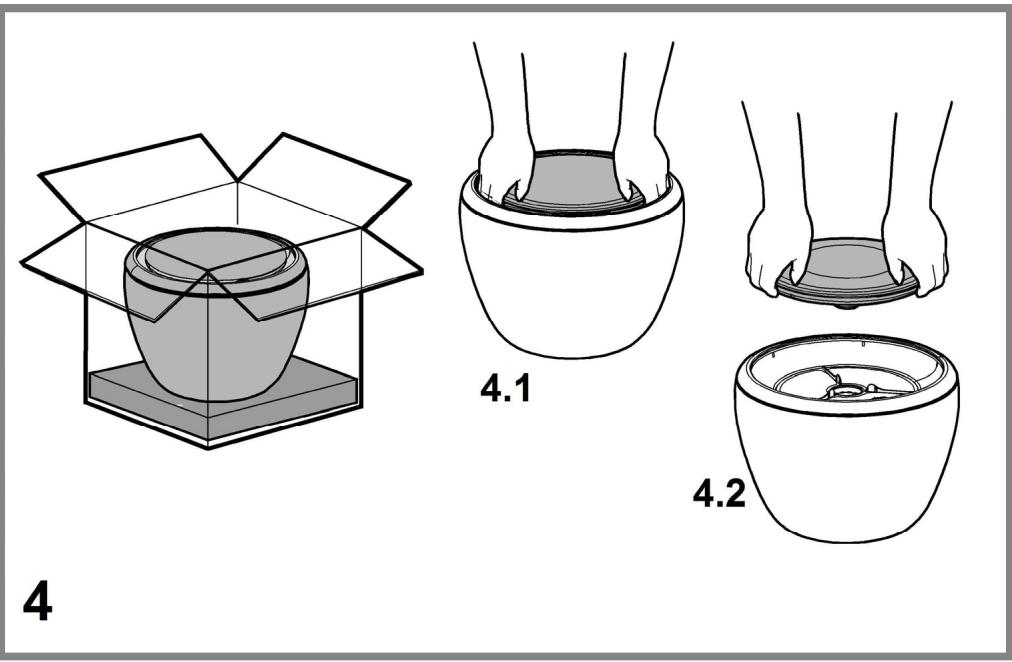

Førinstallering:

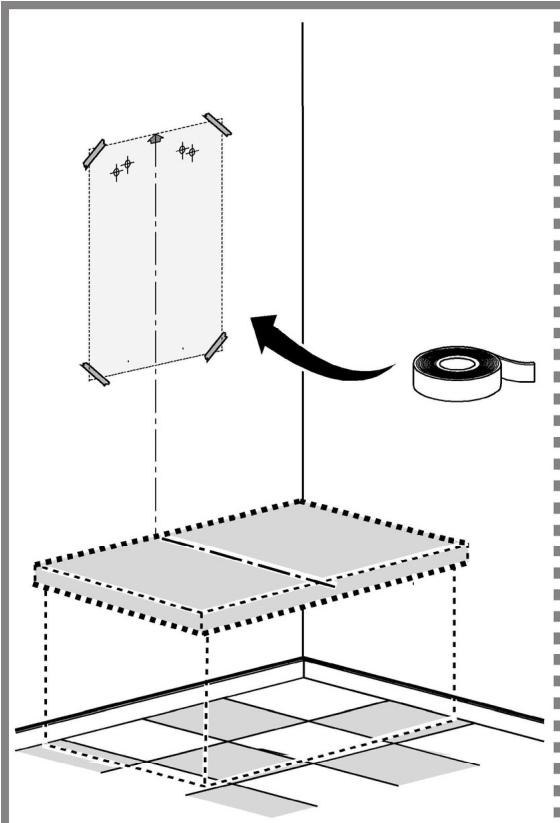

• Undersøg at det købte produkt har passende dimensioner til det valgte installeringsted.
• Fjern det/de aktive kulfilter/kulfiltre, hvis de leveres med emhætten (læs også det relevante afsnit). Dette/disse filter/filtre skal kun genmonteres, hvis man ønsker at anvende emhætten i den filtrerende udgave. Sørg for, at der ikke (af transporthensyn) er tilbehør internt i emhætten (for eksempel poser med skruer,

garantier etc.); hvis dette er tilfældet, skal det fjernes og opbevares.

Vigtigt! Før strømmen sluttes til emhætten.

Hvis der ejes et Elica komfur:

Udfør den elektriske tilslutning af emhætten og Elica kogepladerne samtidigt for at tillade den logiske tilslutning mellem emhætten og Elica kogepladerne (se også afsnittet "Driftsindstillingen af parametrene til den automatiske sensor kalibrering" og "Driftsjustering af parametrene til den automatiske logiske tilslutning mellem emhætten og Elica kogeplader").

Hvis der IKKE ejes et Elica komfur:

I dette tilfælde vil emhætten stadig forsøge at oprette tilslutning til kogepladerne, efter at være blevet tilsluttet nettet.

Vent på at emhætten stopper tilslutningsforsøgene (ca. 5 minutter) og fortsæt med deaktiveringen af det elektroniske modul som følger:

Med slukket emhætte tryk samtidigt på tasterne T1 og T2 i mere end 10 sekunder (se Driftsafsnittet), emhætten udsender først et kort lydsignal (bip - efter ca. 5 sek.), derefter et langt lydsignal (biiip) for at angive fuldendelsen af deaktiveringen (led L1 lyser rødt i få sekunder).

Genaktivering af tilslutningsmodulet mellem emhætten og Elica kogepladerne: Med slukket emhætte tryk samtidigt på tasterne T1 og T2 i mere end 10 sekunder (se Driftsafsnittet), emhætten udsender først et kort lydsignal (bip - efter ca. 5 sek.), derefter et langt lydsignal (biiip) for at angive fuldendelsen af deaktiveringen (led L1 lyser rødt i få sekunder).

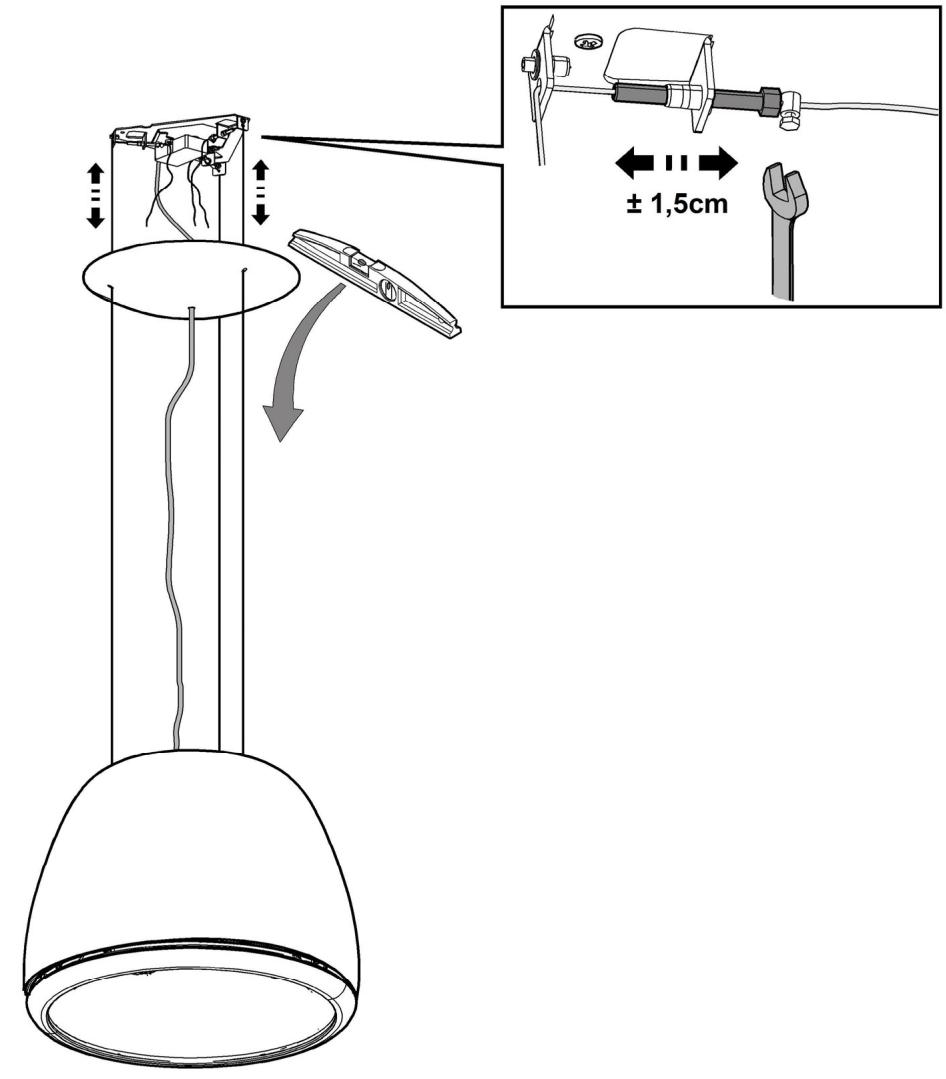

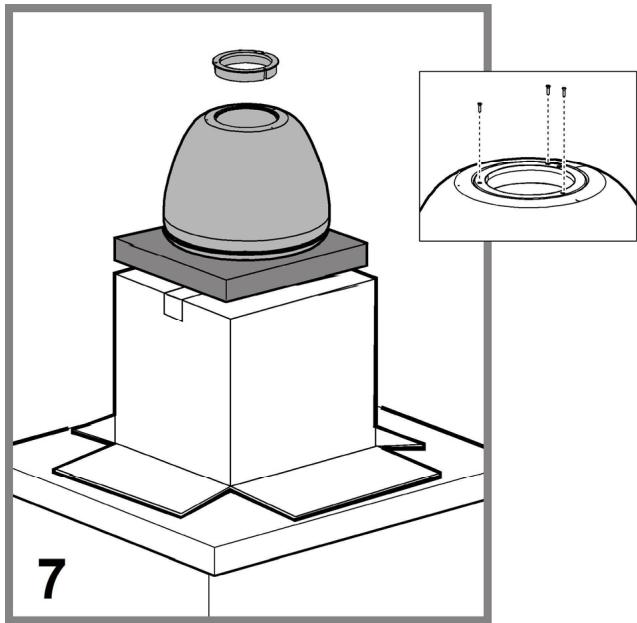

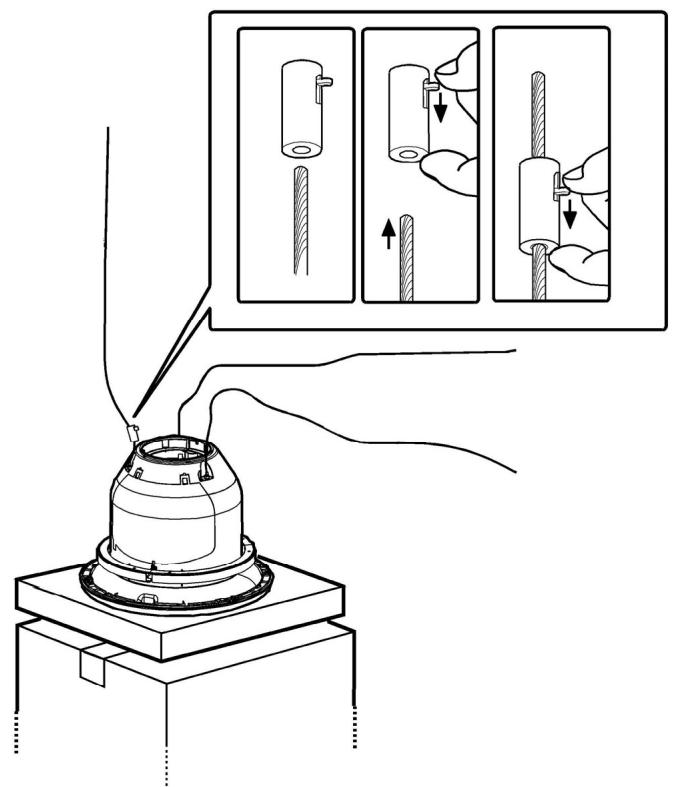

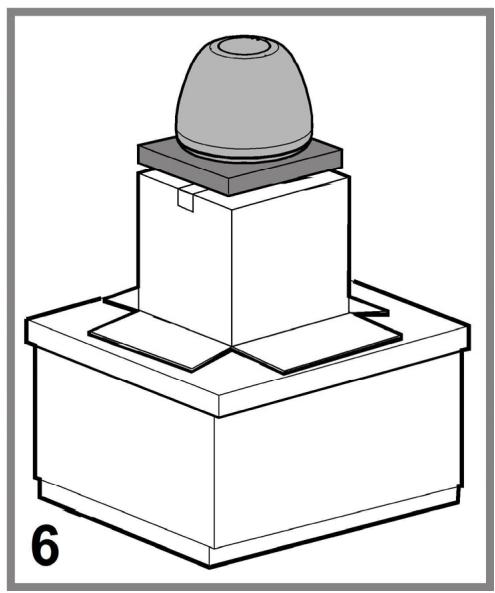

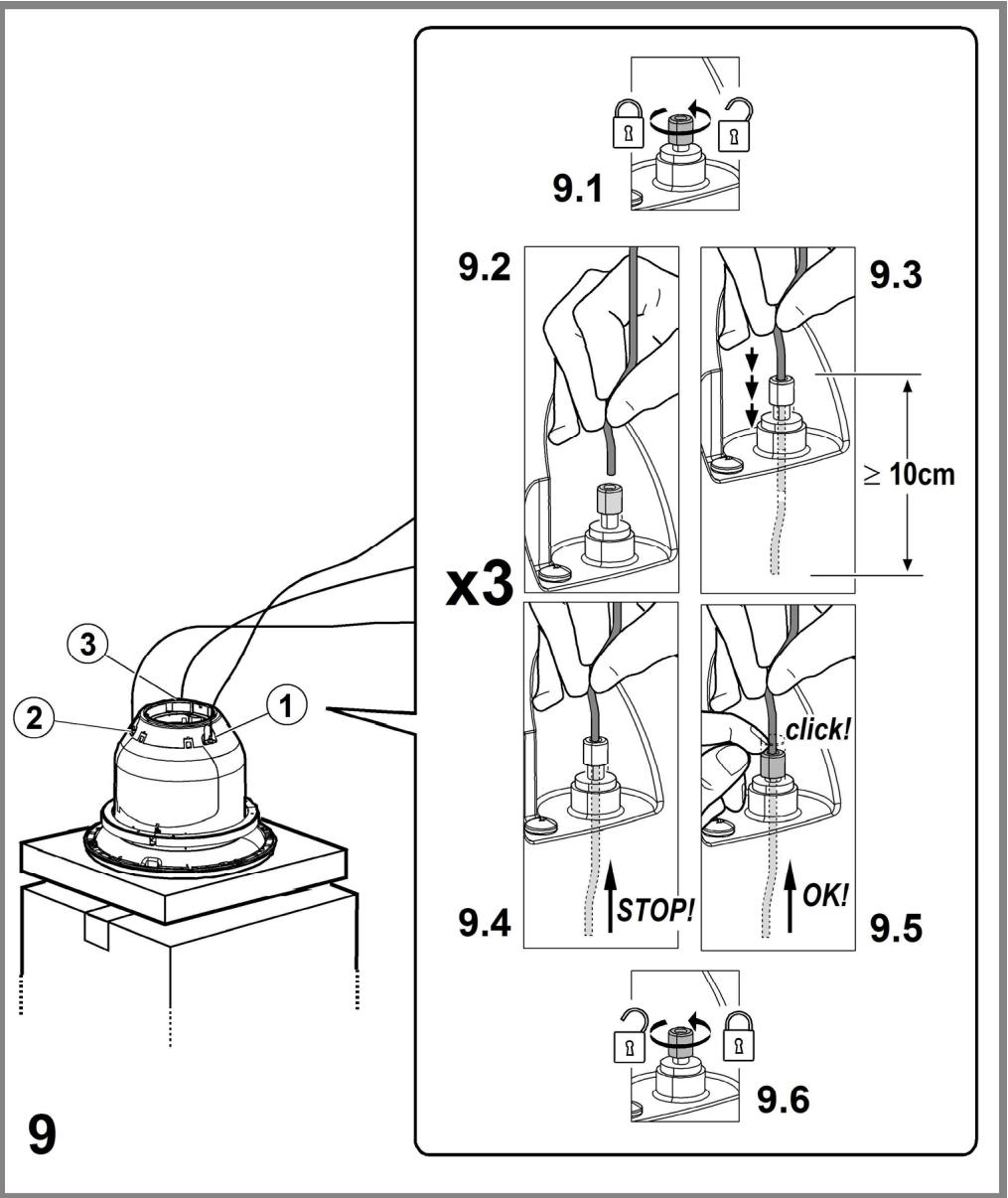

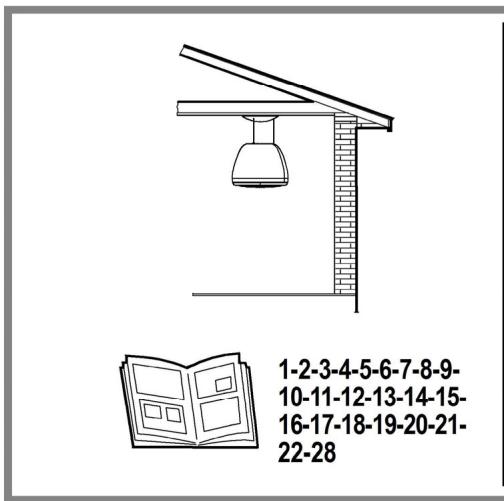

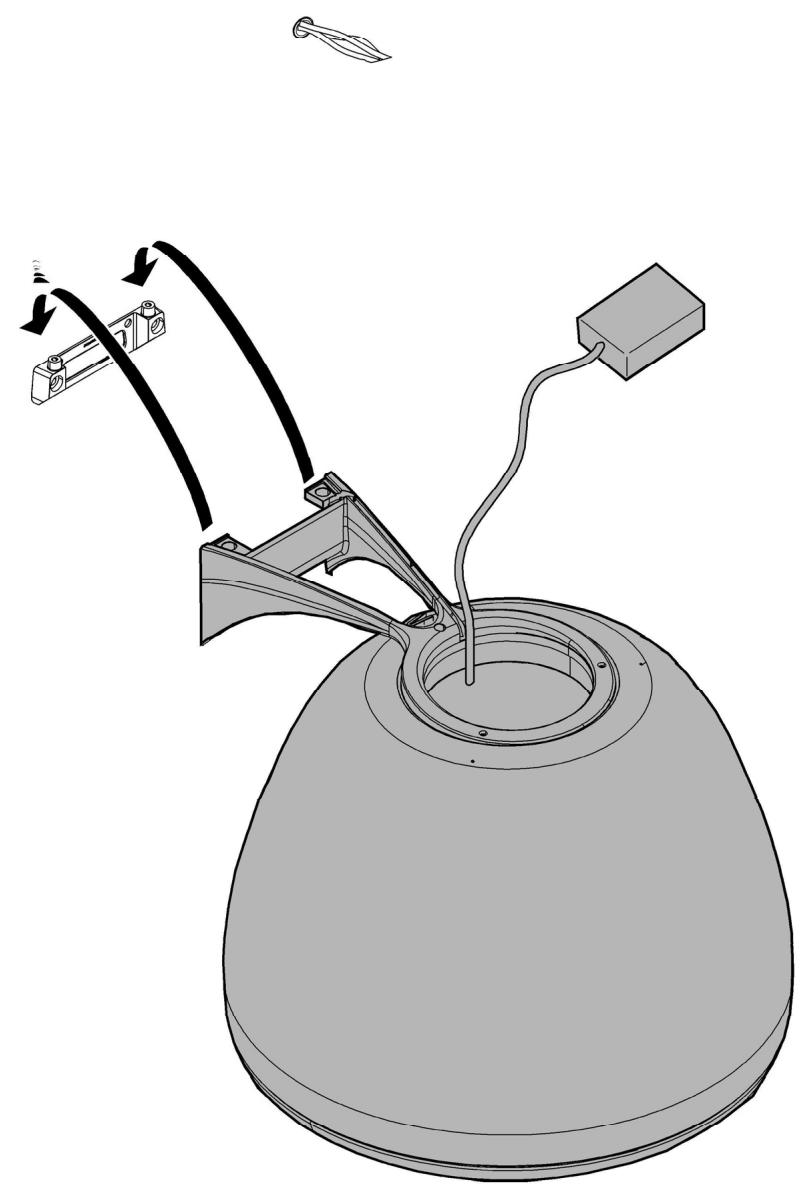

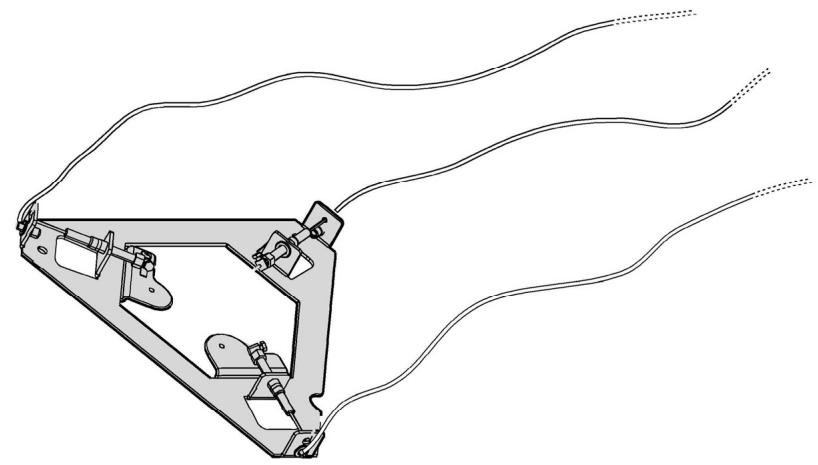

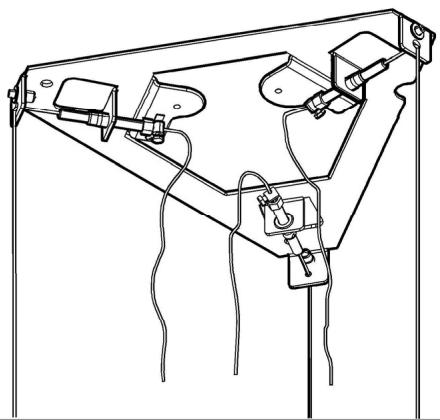

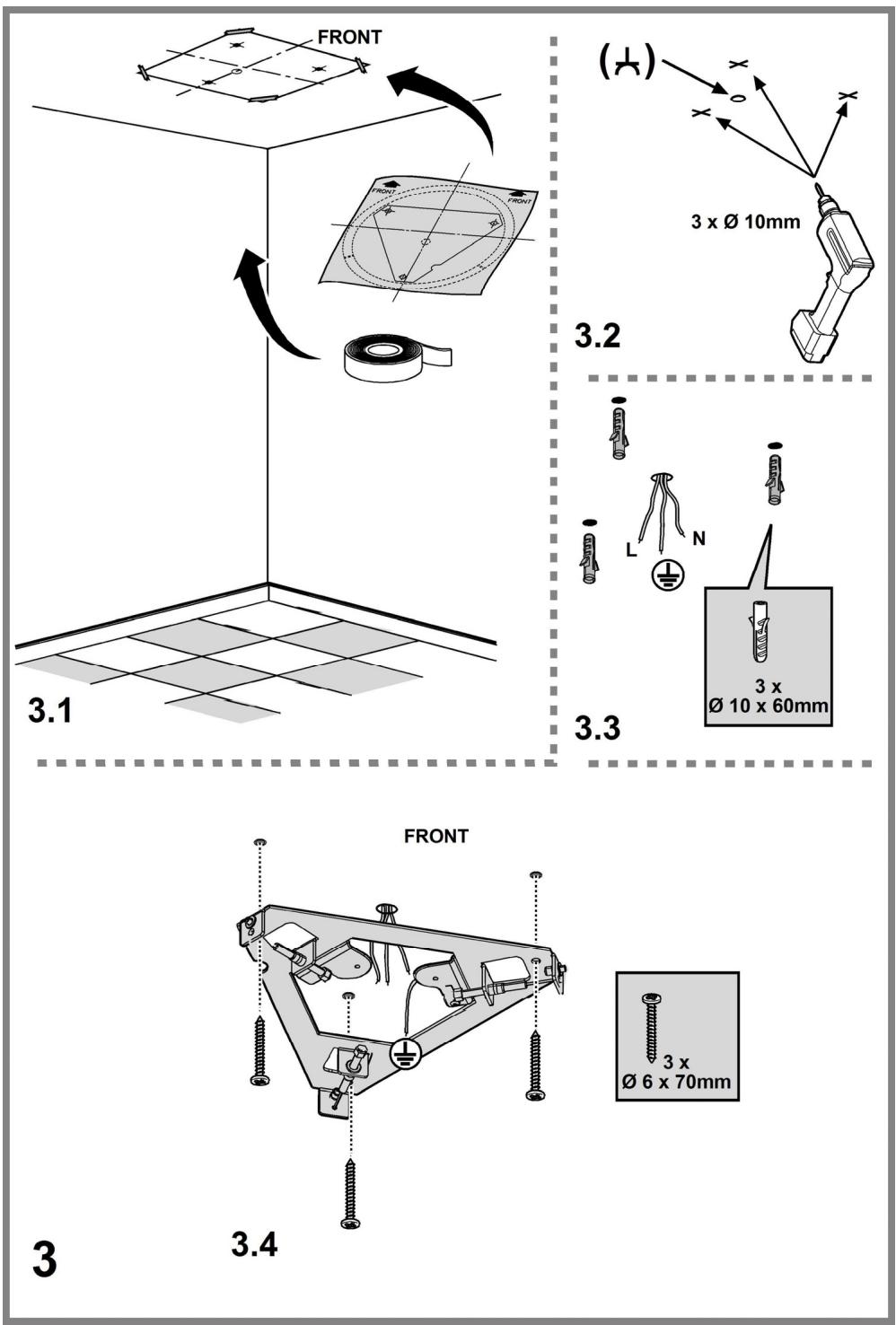

Denne type emhætte skal monteres i loftet.

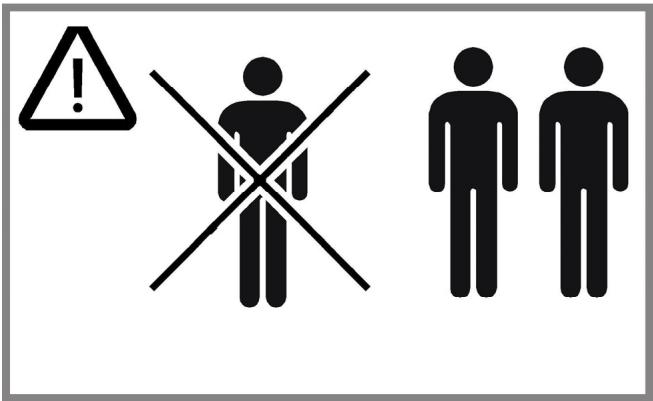

Produkt med meget stor vægt, flytning og montering af emhætten skal foretages af mindst to eller flere personer.

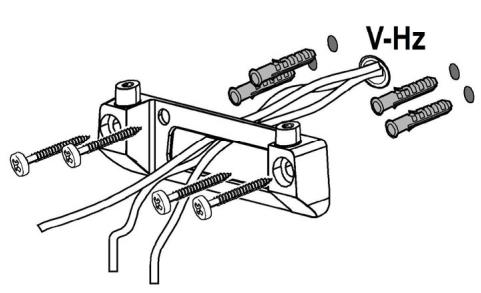

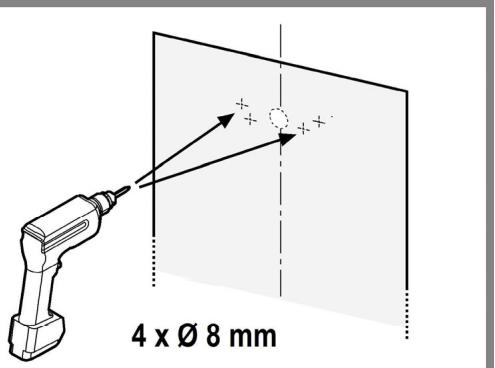

Emhætten er udstyret med fastgøringsmurplugs, der passer til de fleste vægge/lofter. Det er dog nødvendigt at rådspørge sig med en kvalificeret tekniker for at sikre, at materialerne er egnet og passer til vægtypen/lofttypen. Væggen/loftet skal være tilstrækkelig robust til at bære emhættens vægt.

Funktion

Emhætten er udstyret med en kontroltast, der er anbragt på siden. Denne kan også aktiveres vha. fjernbetjeningen (kun ved nogle modeller)

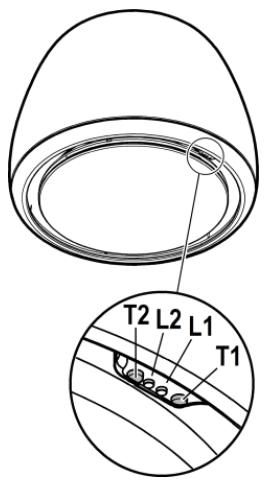

Kontrolpanel på emhætten

T1. Kontroltast til aktivering af sugekapacitet (hastighed).

Tryk flere gange for valg mellem den ønskede hastighed:

Hastighed OFF (SLUKKET) - Led lys L1: slukket

Hastighed 1 (lav sugekapacitet) - Led lys L1: lys grøn

Led lyset L2 blinker grønt, hvis den forsinkede slukning af emhætten er aktiveret (kun med fjernbetjening).

Hastighed 2 (mellem sugekapacitet) - Led lys L1: lys gul

Led lyset L2 blinker gult, hvis den forsinkede slukning af emhætten er aktiveret (kun med fjernbetjening).

Hastighed 3 (høj sugekapacitet) - Led lys L1: lys lyseblå

Led lyset L2 blinker lyseblåt, hvis den forsinkede slukning af emhætten er aktiveret (kun med fjernbetjening).

Hastighed 4 (intensiv sugekapacitet) - Led lys L1: lyseblå tast

Bemærkning 1: Hastighed 4 har en begrænset varighed på 5 min. Herefter skifter emhætten automatisk over på hastighed 2.

T2. Kontroltast til lys (svagt lys til madlavning - dæmpet lys)

Tryk kort for at tænde lyset over kogepladen

Tryk og hold for dæmpet lys.

NB: Dæmpet lys leveres kun i nogle modeller.

Kontrollampe for fyldt fedtfilter - Led lys L1: rødt lys

Kontrollampen lyser i ca. 1 min. efter, at emhætten er slukket.

Når kontrollampen lyser, skal fedtfilteret vedligeholdes.

Kontrollampe ved fyldt kulfilter - LED lys L1: rødt blinkende lys

Kontrollampen lyser i ca. 1 min. efter, at emhætten er slukket.

Når kontrollampen lyser, skal kulfilteret vedligeholdes.

Sluk/tænd kontrollampe ved fyldt kulfilter:

Denne kontrollampe er normalt tændt. For at slukke den:

Når emhætten er slukket, trykkes der samtidigt på tasterne T1 og T2, indtil der høres et lydsignal (bip).

Slip begge taster og tryk igen et kort øjeblik på tasterne T1 og T2.

LED lyset L1 lyser rødt (tændt kontrollampe) for derefter at begynde at blinke (slukket kontrollampe).

Operationen gentages, hvis man ønsker at tænde kontrollampen, LED lyset L1 skifter fra blinkende rød (slukket kontrollampe) til fast lys (tændt kontrollampe).

Gensæt kontrollampen ved fyldt filter

Når emhætten er slukket, trykkes der samtidigt på tasterne T1 og T2 i mere end 5 sek.

LED lyset L1 holder op med at signalere, at filteret er fyldt.

Operationen gentages i tilfælde af, at kontrollampen lyser for begge filtre.

Tilslutning af fjernbetjening

Gennemførelsen af tilslutningen af fjernbetjeningen vises ved, at begge LED-lys er tændt og viser flere farver i rækkefølge.

Automatisk funktion (sensor), forbindelse med SNAP® og Elica kogeplade

Vigtigt! Det anbefales at fortsætte til "Justering af parametre for automatisk drift" (se det relevante afsnit), inden den automatiske funktion anvendes, og at forbinde emhætten med SNAP® og med Elica kogepladen.

NB: Den automatiske forbindelse med kogepladen er kun mulig med Elica kogeplader. For yderligere detaljer skal du tage kontakt til din autoriserede forhandler eller tekniske servicecenter.

Automatisk funktion (sensor)

Emhætten tænder med den hastighed, der er egnet i forhold til dampen fra madlavningen, som registreres af sensoren, som emhætten er udstyret med.

Tryk samtidig på tasterne T1 og T2. LED'en L1 tændes og viser flere farver, LED'en L2 tændes og lyser hvidt.

Automatisk funktion af emhætten med SNAP®

NB: SNAP® er en enhed med ekstra sug, der fungerer sammen med emhætten. For yderligere informationer, se brugsvejledningen leveret med din SNAP®.

Tryk samtidig på tasterne T1 og T2. LED'en L1 tændes og viser flere farver, LED'en L2 tændes og lyser orange.

Automatisk drift af emhætten med Elica kogepladen

Funktionen af emhætten vil også afhænge af brugen af Elica kogepladen.

NB: Automatisk drift med kogepladen er kun mulig med specifikke kogeplader. For yderligere oplysninger skal du tage kontakt til din forhandler eller et autoriseret servicecenter.

Tryk samtidig på tasterne T1 og T2. LED'en L1 tændes og viser flere farver, LED'en L2 tændes og lyser blåt.

Automatisk funktion af emhætten med SNAP® og Elica kogepladen

Tryk samtidig på tasterne T1 og T2. LED'en L1 ændres og viser flere farver, LED'en L2 ændres og lyser orange.

Justering af parametre for automatisk funktion

NB: Alle opgaver med kalibrering, valg, justering og logisk forbindelse som beskrevet nedenfor kan udføres med slukket emhætte (OFF) og kræver:

• Kalibrering af emhætten (automatisk eller manuel). Valg af kogeplade.
• Logisk forbindelse mellem emhætte og kogeplade (hvis du har en Elica kogeplade).
• Logisk forbindelse mellem emhætte og SNAP® (hvis du har en SNAP®).

Kalibrering af emhætten

NB: Kalibreringen varer ca. 5 minutter. LED'en L1 og LED'en L2 blinker med hvidt lys.

Kalibreringen er nødvendig for at gøre det muligt for sensoren, som er monteret på emhætten, at fungere korrekt. Kalibreringen kan være:

Automatisk:

Hver gang emhætten tilsluttes strømforsyningen (f.eks. ved den første installation eller efter et strømsvigt).

Manuel:

Anvendes, når du bemærker utilfredsstillende drift af den automatiske drift og bør udføres, når der er normale miljøforhold i køkkenet.

Tryk længe på tasten T1.

Valg af kogeplade

Tryk samtidig på tasterne T1 og T2, indtil du hører et akustisk signal (beep). Slip tasterne, og tryk igen, men kun på tasten T2 (inden for cirka 5 sekunder) for at komme til at indtaste valg af kogepladen.

Med efterfølgende tryk på tasten T2 kan man således vælge den ønskede kogeplade efter følgende skema:

Led 2 orange: Gaskogeplade

Led 2 blå: Induktionskogeplade

Led 2 hvid: Elektrisk kogeplade

Den valgte tast lyser for at angive det valgte valg. Efter 10 sekunder blinker tasten kort for at indikere, at det foretagne valg er blevet registreret.

Logisk forbindelse mellem emhætte og kogeplade (hvis du har en Elica kogeplade).

a. Forbind emhætten og Elica kogepladen samtidigt. b. Emhætten afgiver 2 akustiske signaler (beep) med mellemrum for at indikere, at den er klar til at modtage forbindelsessignalet fra Elica kogepladen. c. Forsøgene med at oprette forbindelse med Elica kogepladen varer 5 minutter. Inden for denne periode afgiver emhætten 3 akustiske signaler (beep), der indikerer vellykket forbindelse med Elica kogepladen. d. Kontroller forbindelsen med Elica kogepladen: se afsnit "Automatisk funktion af emhætten med kogepladen".

Hvis det ikke lykkes at oprette den logiske forbindelse mellem emhætten og Elica kogepladen, skal du fortsætte som følger:

Afbryd og tilslut strømforsyningen til emhætten mindst 5 gange inden for 30 sekunder.

Gentag opgaverne a-b-c-d som beskrevet ovenfor.

Logisk forbindelse mellem emhætte og SNAP® (hvis du har en SNAP®).

Forbindelsen mellem emhætten og SNAP er automatisk. Det er ikke nødvendigt at udføre nogen form for indstillinger.

Fjernbetjening

NB! Nogle funktioner på denne fjernbetjening kan kun aktiveres med visse emhættemodeller.

Tilslutning af fjernbetjening:

Tryk længe på T2 + T5 i det første minut, efter at emhætten er tændt. Tilslutningen af fjernbetjeningen vil vise sig på emhætten.

Beskrivelse af fjernbetjeningens funktioner

T1. OFF-tast T2. ON/OFF-tast og regulering af den dæmpede belysning T3. Kontroltast til aktivering af sugekapacitet (hastighed): T4. ON/OFF-tast til lys over kogepalden T5. ON/OFF-tast til udskudt slukning af emhætten T6. ON/OFF-sensor T7. Reset-tast til kontrollampe for tilstoppet filter L3. LED-kontrollampe for funktion af fjernbetjeningen

NB: Berør tasterne let for at vælge de disponible funktioner.

T1. OFF-tast

Tryk for at slukke for emhætten

T2. ON/OFF-tast og regulering af den dæmpede belysning

T3. Kontroltast til aktivering af sugekapacitet (hastighed).

Berør tasten let og før fingeren med og mod uret for at skrue op eller ned for sugekapaciteten.

Tasten er opdelt i diverse sektorer. Den ønskede hastighed kan vælges ved at trykke direkte på den tilsvarende sektor. Det gøres som følger:

T3a: Hastighed 1 (svagt sug)

T3b: Hastighed 2 (mellem sug)

T3c: Hastighed 3 (kraftigt sug)

T3d: Hastighed 4 (intensivt sug)

T4. ON/OFF tast til lys over kogepalden

Tryk for at tænde eller slukke lyset over kogepladen.

T5. ON/OFF tast til udskudt slukning af emhætten

Tryk for udskudt slukning af emhætten alt efter den aktuelle sugekapacitet (hastighed):

Hastighed 1 (svagt sug): 20 min.

Hastighed 2 (mellem sug): 15 min.

Hastighed 3 (kraftigt sug): 10 min.

T6. ON/OFF sensor

Tryk længere for at tænde og slukke sensoren, der regulerer den automatiske sugekapacitet.

NB: Sensoren findes kun på visse modeller.

Vedligeholdelse af fjernbetjeningen

Rengøring af fjernbetjeningen:

Rengør fjernbetjeningen med en blød klud vædet med en opløsning af mild sæbe uden slibemidler.

Udskiftning af batterierne:

Åbn batterihylsteret. - Udskift de brugte batterier med 3 nye af 1,5 V type AAA. Når batterierne indsættes, så vær opmærksom på polariteten! Luk batterirummet igen.

Bortskaffelse af batterier

Batterierne skal bortskaffes i overensstemmelse med den gældende nationale lovgivning. Brugte batterier må ikke smides ud sammen med almindeligt husholdningsaffald.

Batterierne skal bortskaffes på en sikker måde.

Ret henvendelse til de kompetente myndigheder for affaldssortering for yderligere oplysninger om miljøbeskyttelse, genbrug og bortskaffelse af batterier.

Vedligeholdelse

Rengøring

Ved rengøring må der UDELUKKENDE anvendes en klud fugtet med neutrale, milde rengøringsmidler i flydende form. ANVEND IKKE VÆRKTØJ ELLER ANDET UDSTYR TIL RENGØRING.

Undgå brug af produkter indeholdende slibemidler. BENYT ALDRIG SPIRITUS!

Fedtfilter

Fig. 27-28-29

Tilbageholder de fedtpartikler, der dannes under tilberedning af mad.

Skal rengøres mindst en gang om måneden (eller når

systemet, der melder, når filtrene er mættede - hvis funktionen er installeret i den pågældende model - signalerer at det er nødvendigt), med ikke-aggressive rengøringsmidler, i opvaskemaskine ved lave temperaturer eller med kort vaskecyklus. (Maks. T: 70°C)

Ved vask i opvaskemaskine kan metaldelene blive misfarvede.

Filteret skal tørres i ovnen ved en temperatur på højst 100 °C i en time; hvis filteret stadig er fugtigt, skal tørringen gentages.

Udskift filteret mindst hver andet år.

Vigtigt! Efter at have foretaget vedligeholdelsen af filteret, indsæt PRIMA-fedtfilteret og kulfilteret i den specielle beholder. Kulfilteret er let genkendeligt, idet det er forseglet inde i en strømpe.

Efter at beholderen er sat på plads, kontrolleres, at det kun er fedtfilteret, der er synligt.

Kulfilter (kun den filtrerende udgave)

Fig. 27-28-29

Filteret opfanger lugt fra madlavning.

Vigtigt! Det aktive kulfilter kan genkendes, fordi det er forseglet inde i en speciel strømpe. Under afmonteringen, vedligeholdelsen og rengøringen af filteret, skal dette behandles forsigtigt for ikke at beskadige det eller åbne strømpen.

Kulfilteret kan vaskes hver anden måned (eller når signaleringssystemet angiver mætning af filtrene - hvis denne funktion er til stede på den købte model) i varmt vand og med egnede rengøringsmidler, eller i opvaskemaskine på 65 °C (ved vask i opvaskemaskinen skal der udføres en komplet opvaskecyklus uden andet køkkengrej i maskinen).

Fjern det overskydende vand uden at ødelægge filteret; læg derefter filteret i ovnen i 10 minutter ved 100 °C for at tørre det helt.

Udskift den lille madras hver 3. år, og når kluden er beskadiget.

Vigtigt! Efter at have foretaget vedligeholdelsen af filteret, indsæt PRIMA-fedtfilteret og kulfilteret i den specielle beholder. Kulfilteret er let genkendeligt, idet det er forseglet inde i en strømpe.

Efter at beholderen er sat på plads, kontrolleres, at det kun er fedtfilteret, der er synligt.

Udskiftning af lyspærerne

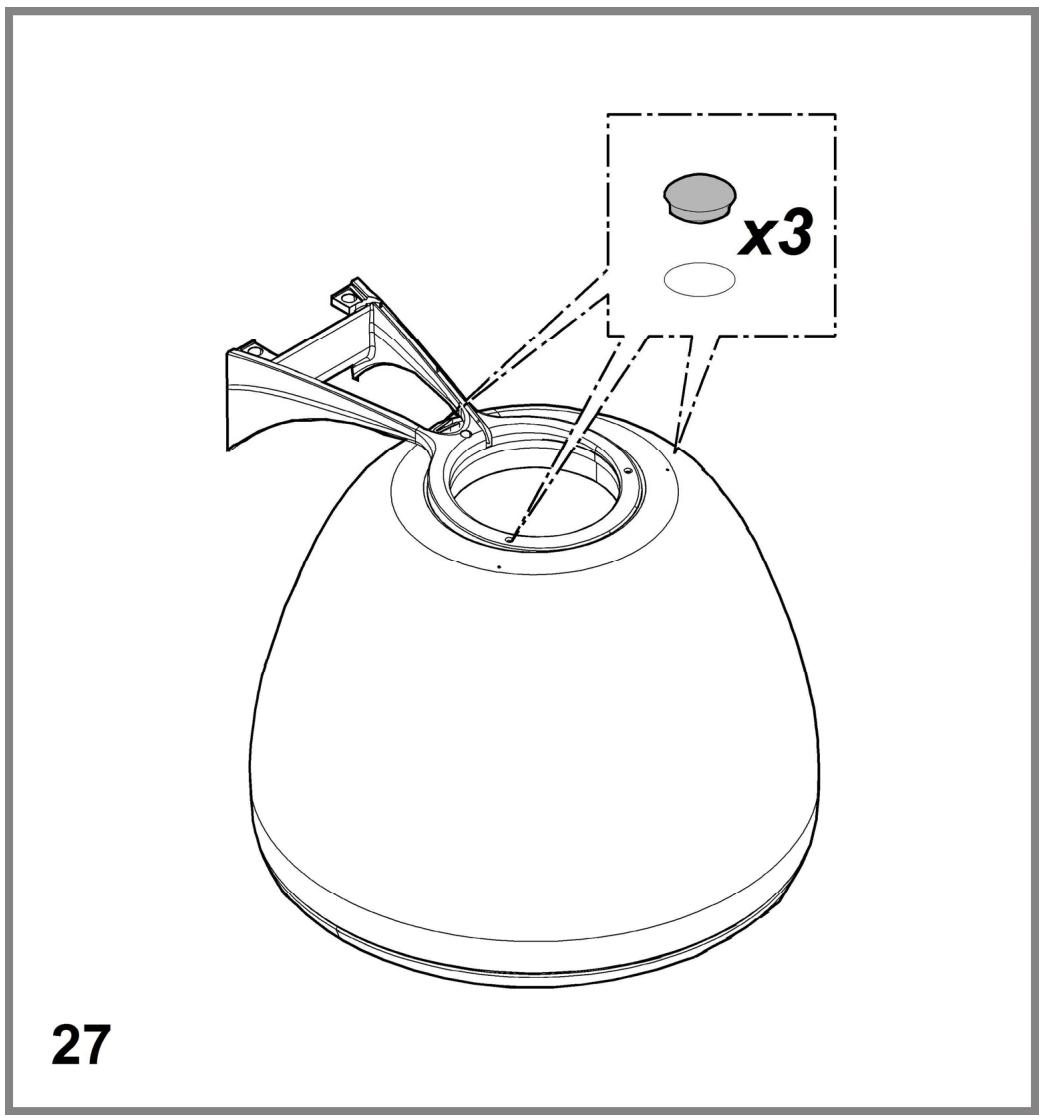

Fig. 27

Emhætten er udstyret med et belysningssystem baseret på lysdiodeteknologi.

Lysdioderne sikrer optimal belysning, holdbarhed op til 10 gange længere end almindelige pærer, og de giver mulighed for at spare 90% elektricitet.

For køb af led-pærer anbefales det at henvende sig til den tekniske kundeservice.
