AUDREY SENSE CLASSIC - Dunstabzugshaube ELICA - Kostenlose Bedienungsanleitung

Produkttyp	Decken-Dunstabzugshaube
Installation	Befestigung an der Decke; Umluftbetrieb (Rezirkulation) oder Abluftbetrieb (optionales Kit)
Anzahl der Geschwindigkeitsstufen	4 Stufen (1 niedrig, 2 mittel, 3 hoch, 4 Intensiv – auf 5 Minuten begrenzt)
Beleuchtung	LED: Kochfeldbeleuchtung (EIN/AUS) + Umgebungslicht (einstellbare Helligkeit)
Fettfilter	Metall, spülmaschinengeeignet (Niedrigtemperaturprogramm) oder per Hand waschbar; alle 2 Jahre ersetzen
Aktivkohlefilter	Mit heißem Wasser oder in der Spülmaschine bei 65°C waschbar; Trocknen im Backofen bei 100°C für 10 Minuten; alle 3 Jahre ersetzen
Filter-Sättigungsanzeige	LED L1: rot dauerhaft = Fettfilter gesättigt; rot blinkend = Kohlefilter gesättigt
Automatikbetrieb	Rauchsensor passt die Geschwindigkeit automatisch an; Kalibrierung einstellbar
Elica-Kochfeldverbindung	Kompatibel mit Elica-Kochfeldern (Gas, Induktion, Elektro) für synchronen Betrieb
SNAP®-Verbindung	Zusätzliche kompatible Absaugeinheit; automatische Verbindung
Fernbedienung	Optional; Funktionen: Ein/Aus, Geschwindigkeiten, Beleuchtung, Nachlauf, Sensor, Filterrücksetzung
Nachlaufzeit	Programmierbar nach Geschwindigkeit: 20 Min. (Stufe 1), 15 Min. (Stufe 2), 10 Min. (Stufe 3)
Stromversorgung	220-240 V ~ 50/60 Hz
Mindestsicherheitsabstand	50 cm (Elektrokochfeld) / 65 cm (Gas- oder Mischkochfeld)
Außenreinigung	Feuchtes Tuch mit neutralem Flüssigreiniger; keine scheuernden Mittel oder Alkohol
LED-Lampenwechsel	Kontaktieren Sie den Kundendienst (technische Unterstützung) für Kauf und Austausch
Gerätegewicht (Schätzung)	Ca. 15–20 kg je nach Modell
Abmessungen (Schätzung)	Breite 90 cm, Tiefe 60 cm, Höhe je nach Installation variabel
Filter-Sättigungsrücksetzung	Gleichzeitig T1+T2 5 Sekunden lang drücken, Dunstabzugshaube ausgeschaltet
Sensor deaktivieren	Möglich über Fernbedienung oder Tastenkombination

Häufig gestellte Fragen - AUDREY SENSE CLASSIC ELICA

Wie reinige ich die Fettfilter der Dunstabzugshaube AUDREY SENSE CLASSIC?

Die metallischen Fettfilter sollten mindestens einmal im Monat gereinigt werden. Sie können sie in der Spülmaschine bei niedriger Temperatur (Kurzprogramm) oder von Hand mit einem milden Reinigungsmittel waschen. Trocknen Sie sie im Backofen bei maximal 100°C für eine Stunde. Ersetzen Sie sie alle 2 Jahre.

Wie setze ich die Filter-Sättigungsanzeige zurück?

Bei ausgeschalteter Dunstabzugshaube drücken Sie gleichzeitig die Tasten T1 und T2 auf dem Bedienfeld für mindestens 5 Sekunden. Die LED L1 hört auf zu blinken und zeigt an, dass das Sättigungssignal zurückgesetzt wurde. Wiederholen Sie den Vorgang, wenn beide Filter (Fett und Kohle) gesättigt sind.

Kann ich die Dunstabzugshaube im Abluftbetrieb verwenden?

Ja, Sie müssen ein optionales Abluft-Kit kaufen. Installieren Sie in diesem Fall keinen Aktivkohlefilter. Befolgen Sie die mit dem Kit gelieferten Anweisungen. Die Dunstabzugshaube ist standardmäßig als Umluftversion ausgelegt.

Wie verbinde ich die Dunstabzugshaube mit einem Elica-Kochfeld?

Schalten Sie die Dunstabzugshaube und das Elica-Kochfeld gleichzeitig ein. Die Dunstabzugshaube gibt zwei Signaltöne aus, um anzuzeigen, dass sie bereit ist, das Signal zu empfangen. Die Verbindungsversuche dauern 5 Minuten. Bei Misserfolg trennen Sie die Dunstabzugshaube und schließen Sie sie innerhalb von 30 Sekunden 5 Mal wieder an, dann wiederholen Sie den Vorgang.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie die Batterien: Öffnen Sie das Batteriefach und ersetzen Sie bei Bedarf die 3 AAA-Batterien (1,5 V). Beachten Sie die Polarität. Wenn das Problem weiterhin besteht, koppeln Sie die Fernbedienung erneut, indem Sie innerhalb der ersten Minute nach dem Einschalten der Dunstabzugshaube lange T2+T5 drücken.

Wie aktiviere ich den Automatikmodus mit Sensor?

Drücken Sie gleichzeitig die Tasten T1 und T2 auf dem Bedienfeld. Die LED L1 zeigt mehrere Farben an und die LED L2 leuchtet weiß. Der Sensor passt dann automatisch die Absauggeschwindigkeit an die Kochdämpfe an. Sie können ihn auch über die Fernbedienung (Taste T6) aktivieren.

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Der Abstand muss mindestens 50 cm bei einem Elektroherd und 65 cm bei einem Gas- oder Mischherd betragen. Beachten Sie die vom Hersteller Ihres Kochgeräts angegebenen Abstände, falls diese größer sind.

Wie ersetze ich die LED-Lampen der Dunstabzugshaube?

Die LED-Lampen müssen vom autorisierten Kundendienst ausgetauscht werden. Kontaktieren Sie den technischen Support von Elica, um Ersatz-LEDs zu kaufen und installieren zu lassen. Versuchen Sie nicht, sie selbst zu ersetzen.

Was bedeutet die dauerhaft rote Anzeige nach dem Ausschalten der Dunstabzugshaube?

Die dauerhaft rote LED L1 zeigt an, dass der Fettfilter gesättigt ist. Reinigen Sie ihn sofort, um Brandgefahr zu vermeiden. Wenn die LED rot blinkt, signalisiert dies die Sättigung des Kohlefilters.

Wie deaktiviere ich das akustische Signal für die Kohlefilter-Sättigung?

Bei ausgeschalteter Dunstabzugshaube drücken Sie gleichzeitig T1 und T2, bis ein Signalton ertönt. Lassen Sie los und drücken Sie dann kurz beide Tasten erneut. Die LED L1 wechselt von dauerhaft (aktiviert) zu blinkend (deaktiviert). Wiederholen Sie den Vorgang, um zu reaktivieren.

BEDIENUNGSANLEITUNG AUDREY SENSE CLASSIC ELICA

Die Anweisungen, die in diesem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dünste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

! Die Bedienungsanleitung muss aufbewahrt werden, damit jederzeit ein Nachschlagen möglich ist. Bei Verkauf, Abtretung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben. ! Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherheit enthält. ! Es dürfen keine elektrischen oder mechanischen Änderungen am Gerät oder an den Abluftleitungen vorgenommen werden. Vergewissern Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sich bitte mit dem Händler in Verbindung.

Hinweis: Die mit dem (*) gekennzeichneten Teile sind Zubehörteile, die nur bei einigen Modellen im Lieferumfang enthalten sind oder Teile, die nicht im Lieferumfang enthalten sind und daher extra erworben werden müssen.

Vor jeglicher Reinigung bzw. Wartung muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker auszieht bzw. den Hauptschalter ausschaltet.

Alle Installations- und Wartungsarbeiten sind mit Arbeitshandschuhen durchzuführen.

Das Gerät kann von Kindern ab 8 Jahren sowie von Menschen mit verringerten physischen, sensorischen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts sicher eingewiesen worden sind und sich der damit verbundenen Gefahren bewusst sind.

Darauf achten, dass Kinder nicht mit dem Gerät spielen. Die Reinigungs- und Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

Der Raum muss ausreichend belüftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas- bzw. Brennstoffgeräten verwendet wird.

Die Dunstabzugshaube ist regelmäßig innen und außen zu reinigen; bei der Reinigung sind die Wartungshinweise des vorliegenden Handbuchs zu beachten.

Das Nichtbeachten der Reinigungshinweise und des Ersatzes bzw. der Reinigung der Filter kann zu Brandgefahr führen.

Es ist streng verboten, Speisen auf der Flamme unter der Dunstabzugshaube zu kochen.

Die Verwendung von offener Flamme schadet den Filtern und kann zu Brandgefahr führen; das ist in jedem Fall zu vermeiden.

Das Frittieren muss mit Vorsicht durchgeführt werden, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

ACHTUNG: Ist das Kochfeld in Betrieb, können zugängliche Teile der Dunstabzugshaube heiß werden.

Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz Lampenwartung / Ersatz des vorliegenden Handbuchs angegeben wird.

Achtung! Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.

Für das Ableiten der Küchengerüche halten Sie sich streng an die Vorschriften der örtlichen Behörde.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum der Unterdruck nicht länger als 4 Pa (4 x 10^-5 bar) sein.

Die Abluft darf nicht in eine Ableitung der Rauch- bzw. Brennstoffgase geleitet werden.

Die Dunstabzugshaube nicht ohne richtig installierte Lampen verwenden bzw. einsetzen, um Stromschlaggefahr zu vermeiden. Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden!

Die Dunstabzugshaube darf NIEMALS als Ablagefläche verwendet werden, sofern es nicht ausdrücklich angegeben ist.

Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtigen Schraubentyp. Verwenden Sie die Länge für die Schrauben, die im Installationshandbuch angegeben wird. Im Zweifelsfall wenden Sie sich an Ihren autorisierten Kundendienst oder ähnliches Fachpersonal.

ACHTUNG! Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zu elektrischer Gefährdung führen.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte (WEEE) ist das vorliegende Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation ist das folgende Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie diese Produkte im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Die Produktdokumentation zeigt das Symbol einer durchgestrichenen Abfalltonne. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie diese Produkte im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.

Gerät entwickelt, getestet und hergestellt nach:

Sicherheit: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

Leistung: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

EMV: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringern:

Schalten Sie die Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und lassen Sie die Haube einige Minuten nachlaufen, wenn Sie mit dem Kochen fertig sind.

Erhöhen Sie die Geschwindigkeit nur bei großen Mengen von Kochdunst und Dampf und benutzen Sie die Intensivstufe(n) nur bei extremen Situationen. Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten.

Verwenden Sie den in der Gebrauchsanweisung angegebenen größten Durchmesser des Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren und die Geräuschentwicklung zu minimieren.

Betriebsart

Diese Dunstabzugshaube wurde entwickelt, um im Umluftbetrieb betrieben zu werden.

Die Kochdünste und -gerüche werden in das Innere der Dunstabzugshaube gesaugt, gefiltert und gereinigt, indem sie durch den/die Fettfilter und den/die Kohlefilter, mit denen die Dunstabzugshaube ausgestattet sein MUSS, geleitet werden.

Wichtig

Es ist möglich, ein Kit für die Absaugfunktion der Haube zu kaufen.

In diesem Fall braucht der Aktivkohlefilter nicht eingesetzt zu werden.

Bei der Verwendung des Kits für die Absaugfunktion könnte es nötig sein, die Haube auf eine Art und Weise zu installieren, die derjenigen nicht entspricht, die in diesem Handbuch beschrieben ist; aus diesem Grund sind die im Kit enthaltenen Anweisungen vor der Installierung der Haube sorgfältig durchzulesen.

Befestigung

Die Installierung und der Stromanschluss dürfen nur von Fachpersonal ausgeführt werden.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten.

Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Elektrischer Anschluss

Die Netzpannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter anzubringen, der unter Umständen der Überspannungskategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

ACHTUNG! Vor allem das Bauteil B (Befestigungsblech an die Decke) ist mit einer (grün-gelben) Leitung ausgestattet, welche an die Erdung des Hausanschlusses verbunden werden muss. Bild 16-17

ACHTUNG! Die überschüssige Netzleitung muss verlegt werden (z.B. entfernt von Wärmequellen, Lampen und anderen). Bei Nichtbeachtung dieser Leistung könnten starke Schäden an dem Gerät oder elektrischer Schlag des Benutzers verursacht werden.

ACHTUNG! Das Ersetzen der Netzleitung darf nur von einem genehmigten Kundendienst ausgeführt werden.

Montage

Bevor Sie mit der Montage beginnen:

• Überprüfen Sie, dass das erworbene Produkt von der Höhe her dem Bereich entspricht, in dem es angebracht werden soll.
• Entfernen Sie den/die Aktivkohlefilter (*), falls vorhanden (siehe hierzu auch den entsprechenden Absatz "Wartung"). Der/die Aktivkohlefilter wird/werden nur wieder in die Dunstabzugshaube eingesetzt, wenn diese im Umluftbetrieb verwendet werden sollen.
• Vergewissern Sie sich, dass sich im Inneren der Dunstabzugshaube (aus Transportgründen) kein im Lieferumfang enthaltenes Material (zum Beispiel Tüten mit Schrauben, die Garantie, usw.) befindet; falls vorhanden, entfernen Sie dieses und heben Sie es auf.

Achtung! Vor dem Anschluss der Haube am Stromnetz

Falls Sie ein Kochfeld von Elica besitzen:

Den elektrischen Anschluss der Haube und des Kochfeldes Elica gleichzeitig ausführen, um die logische Verbindung zwischen Haube und Kochfeld Elica herstellen zu können (siehe auch Abschnitt "Betrieb - Einstellung der Parameter für Automatikbetrieb - Kalibrierung des Sensors" und "Betrieb - Einstellung der Parameter für Automatikbetrieb - Logische Verbindung zwischen Haube und Kochfeld Elica").

Falls Sie KEIN Kochfeld von Elica besitzen:

In diesem Fall wird die Haube nach dem Netzanschluss dennoch versuchen, sich mit der Kochebene zu verbinden.

Abwarten, bis die Haube die Verbindungsversuche beendet (circa 5 Minuten) und dann das elektronische Verbindungsmodul wie folgt deaktivieren:

Bei ausgeschalteter Haube mindestens 10 Sekunden lang gleichzeitig die Tasten T1 und T2 drücken (siehe Abschnitt Betrieb); jetzt ertönt zuerst ein kurzes akustisches Signal (beep - nach circa 5 Sekunden), dann ein langes akustisches Signal (beeep), das die erfolgte Deaktivierung anzeigt (die LED L1 schaltet sich für einige Sekunden rot ein).

Wiederaktivierung des Verbindungsmoduls zwischen Haube und Kochfeld Elica: Bei ausgeschalteter Haube mindestens 10 Sekunden lang gleichzeitig die Tasten T1 und T2 drücken (siehe Abschnitt Betrieb); jetzt ertönt zuerst ein kurzes akustisches Signal (beep - nach circa 5 Sekunden), dann ein langes akustisches Signal (beeep), das die erfolgte Aktivierung anzeigt (die LED L1 schaltet sich für einige Sekunden rot ein).

Diese Abzugshaube muss an der Decke montiert werden.

Aufgrund des schweren Gewichtes sind mindestens zwei oder mehr Personen zur Beförderung und Installation der Abzugshaube erforderlich.

Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzdem sollte ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außerdem muss die Wand/Decke das Gewicht der Abzugshaube tragen.

Betrieb

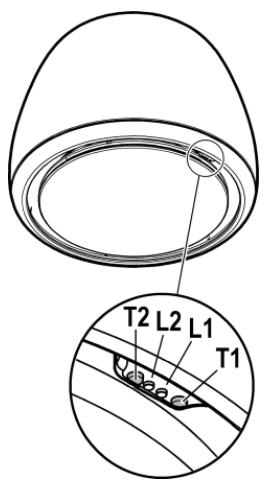

Die Dunstabzugshaube hat eine Steuerung an ihrem Rand, die auch mit der spezifischen Fernbedienung gesteuert werden kann (nur auf ein paar Modellen vorhanden).

Bedienpult auf der Dunstabzugshaube

T1: Steuerungstaste der Ansauggeschwindigkeit (Leistung).

Wiederholt drücken bis zur Auswahl der gewünschten Geschwindigkeit zwischen:

Geschwindigkeit OFF - LED L1: ausgeschaltet

Geschwindigkeit 1 (niedrige Ansaugung) - LED L1: grünes Licht

Die LED L2 blinkt grün, wenn die verzögerte Ausschaltung der Haube aktiviert ist (nur mit Fernbedienung).

Geschwindigkeit 2 (mittlere Ansaugung) - LED L1: gelbes Licht

Die LED L2 blinkt gelb, wenn die verzögerte Ausschaltung der Haube aktiviert ist (mit Fernbedienung).

Geschwindigkeit 3 (hohe Ansaugung) - LED L1: hellblaues Licht

Die LED L2 blinkt hellblau, wenn die verzögerte Ausschaltung der Haube aktiviert ist (nur mit Fernbedienung).

Geschwindigkeit 4 (intensive Ansaugung) - LED L1: hellblaue Taste

Anmerkung 1: Die Geschwindigkeit 4 hat eine begrenzte Dauer von 5 Min., danach gibt die Dunstabzugshaube automatisch auf die Geschwindigkeit 2.

T2. Steuerungstaste Beleuchtung (Licht Kochfeld - gedämpftes Licht)

Für die Beleuchtung des Kochfelds kurz drücken

Für die Beleuchtung mit gedämpftem Licht länger gedrückt halten.

Anmerkung: Die Beleuchtung mit gedämpftem Licht ist nur in ein paar Modellen erhältlich.

Meldung Sättigung Fettfilter - LED L1: rotes Licht

Die Meldung ist circa eine Minute lang sichtbar, nachdem die Dunstabzugshaube ausgeschaltet wurde.

Wenn diese Meldung erscheint, die Wartung des Fettfilters durchführen.

Meldung Sättigung Kohlegeruchfilter - LED L1: rotes Licht blinkt

Die Meldung ist circa eine Minute lang sichtbar, nachdem die Dunstabzugshaube ausgeschaltet wurde.

Wenn diese Meldung erscheint, Wartung des Kohlegeruchfilters durchführen.

Deaktivierung/Aktivierung der Meldung Sättigung Kohlegeruchfilter:

Diese Meldung ist normalerweise aktiviert, um sie zu deaktivieren:

Bei ausgeschalteter Haube gleichzeitig die Tasten T1 und T2 drücken, bis ein Tonsignal (Beep) wahrgenommen werden kann.

Beide Tasten freigeben und dieselben Tasten T1 und T2 erneut und kurz drücken.

Die LED L1 leuchtet rot mit Dauerlicht auf (aktiv Meldung) und beginnt dann zu blinken (Meldung deaktiviert).

Den Vorgang wiederholen, wenn die Meldung erneut aktiviert werden soll; die LED L1 wechselt von blinkendem Rot (Meldung deaktiviert) auf festes Licht (Meldung aktiviert) über.

Rückstellung Meldung Filtersättigung

Bei ausgeschalteter Dunstabzugshaube mindestens 5 Sekunden gleichzeitig die Tasten T1 und T2 drücken, die LED L1 hört auf, die Sättigung zu melden.

Bei gleichzeitiger Meldung beider Filter den Vorgang wiederholen.

Aufnahme der Fernbedienung:

Der erfolgte Aufnahme der Fernbedienung wird durch die Einschaltung beider LED angezeigt, die nacheinander mehrere Farben anzeigen.

Automatischer Betrieb (Sensor), Anschluss an SNAP® und Kochfeld Elica

Achtung! Es wird darauf hingewiesen, die "Einstellung der Parameter für den automatischen Betrieb" vorzunehmen (siehe entsprechenden Abschnitt), bevor der automatische Betrieb verwendet und die Haube an den SNAP® und das Kochfeld Elica angeschlossen wird.

Anmerkung: Der automatische Betrieb mit dem Kochfeld ist nur mit spezifischen Kochfeldern Elica möglich. Für ausführlichere Informationen sind der offizielle Händler oder der autorisierte Kundendienst zu kontaktieren.

Automatischer Betrieb (Sensor)

Die Haube schaltet sich entsprechend der Kochdämpfe, die vom Sensor der Haube erfasst werden, mit der am besten geeigneten Geschwindigkeit ein.

Für die Aktivierung dieser Funktion:

Gleichzeitig die Tasten T1 und T2 drücken, die LED L1 schaltet sich mit mehreren Farben ein, die LED L2 schaltet sich mit einem weißen Licht ein.

Automatischer Betrieb der Haube mit SNAP®

Anmerkung: Der SNAP® ist eine zusätzliche Absaugeinheit, die zusammen mit der Haube funktionieren kann. Für ausführlichere Informationen wird auf das mit dem SNAP® mitgelieferte Handbuch verwiesen.

Für die Aktivierung dieser Funktion:

Gleichzeitig die Tasten T1 und T2 drücken, die LED L1 schaltet sich mit mehreren Farben ein, die LED L2 schaltet sich mit einem orangen Licht ein.

Automatischer Betrieb der Haube mit dem Kochfeld Elica.

Das Verhalten der Haube ist auch von dem Gebrauch des Kochfeldes Elica abhängig.

Für die Aktivierung dieser Funktion:

Gleichzeitig die Tasten T1 und T2 drücken, die LED L1 schaltet sich mit mehreren Farben ein, die LED L2 schaltet sich mit einem blauen Licht ein.

Automatischer Betrieb der Haube mit SNAP und Kochfeld

Für die Aktivierung dieser Funktion:

Gleichzeitig die Tasten T1 und T2 drücken, die LED L1 schaltet sich mit mehreren Farben ein, die LED L2 schaltet sich mit einem orangen Licht ein.

Einstellung der Parameter für den automatischen Betrieb

Anmerkung: Alle unten beschriebenen Handlungen für die Eichung, die Auswahl und den logischen Anschluss sind bei ausgeschalteter Haube (OFF) möglich, wobei:

Eichung der Haube (automatisch oder manuell). - Auswahl des Kochfeld-Typs (Gas-, Induktions- oder Elektrokochfeld) - Logischer Anschluss zwischen Haube und Kochfeld (wenn ein Kochfeld Elica vorgesehen ist). - Logischer Anschluss zwischen Haube und SNAP^® (wenn SNAP^® vorgesehen ist).

Eichung des Sensors

Anmerkung: Die Eichung dauert etwa 5 Minuten, die LED L1 und L2 blinken weiß.

Die Eichung ist notwendig, damit der Sensor der Haube korrekt arbeiten kann, und kann sein:

Automatisch:

Jedes Mal, wenn die Haube wieder an das Stromnetz angeschlossen wird (z.B.: bei der ersten Installation oder nach einem Stromausfall).

Manuell:

Auszuführen, wenn der automatische Betrieb nicht zufriedenstellend funktioniert, und wenn in der Küche normale Umgebungsbedingungen vorliegen.

Die Taste T1 lang anhaltend drücken.

Auswahl des Kochfelds (Gas-, Induktions- oder Elektrokochfeld)

Die Tasten T1 und T2 gleichzeitig drücken, bis ein Tonsignal wahrgenommen wird (Beep), Tasten freigeben und erneut (etwa innerhalb von 5 Sekunden) nur die Taste T2 drücken, um in die Auswahlmodalität des Kochfelds zu gelangen.

Mit den folgenden Betätigungen der Taste T2 kann das gewünschte Kochfeld nach dem folgenden Plan ausgewählt werden:

Led 2 orange: Gaskochfeld

Led 2 blau: Induktionskochfeld

Led 2 weiß: Elektrokochfeld

Die ausgewählte Taste bleibt eingeschaltet, um die erfolgte Auswahl anzuzeigen. Nach 10 Sekunden blinkt die Taste kurz auf, um anzuzeigen, dass die ausgeführte Auswahl eingestellt wurde.

Logischer Anschluss zwischen Haube und Kochfeld (wenn ein Kochfeld Elica vorgesehen ist).

a. Haube und Kochfeld Elica gleichzeitig anschreiben. b. Die Haube wird 2 intermittierende Tonsignale abgeben (Beep), um anzuzeigen, dass das Anschlusssignal vom Kochfeld Elica empfangen werden kann. c. Die Anschlussversuche mit dem Kochfeld Elica dauern 5 Minuten. In dieser Zeit gibt die Haube 3 aufeinander folgende Tonsignale (Beep) ab, um den erfolgten Anschluss an das Kochfeld Elica anzuzeigen. d. Den erfolgten Anschluss an das Kochfeld Elica überprüfen: siehe Abschnitt "Automatischer Betrieb der Haube mit dem Kochfeld".

Sollte der logische Anschluss zwischen der Haube und dem Kochfeld Elica nicht zustande gekommen sein, wie folgt vorgehen:

Die Haube innerhalb von 30 Sekunden mindestens 5 Mal vom Stromnetz abtrennen und wieder anschließen.

Die oben beschriebenen Handlungen a-b-c-d wiederholen.

Logischer Anschluss zwischen Haube und SNAP® (wenn SNAP® vorgesehen ist).

Der Anschluss zwischen Haube und SNAP® ist automatisch. Es muss keine Einstellung ausgeführt werden.

Achtung! Einige Funktionen dieser Fernbedienung sind nur mit einigen Abzugshaubenmodellen aktivierbar.

Aufnahme der Fernbedienung:

In der ersten Versorgungsminute der Dunstabzugshaube T2 + T5 lang drücken. Die erfolgte Aufnahme der Fernbedienung ist an der Dunstabzugshaube sichtbar.

Beschreibung der Funktionen der Fernbedienung

T1. Taste OFF T2. Taste ON/OFF und Stärkeeinstellung des gedämpften Lichts T3. Steuerungstaste der Ansauggeschwindigkeit (Leistung): T4. Taste ON/OFF Licht des Kochfelds T5. Taste ON/OFF verzögertes Ausschalten der Dunstabzugshaube T6. Taste ON/OFF Sensor T7. Rückstellungstaste Meldung Filtersättigung L3. LED-Kontrollleuchte: Betrieb der Fernbedienung

Anmerkung: die Tasten streifen und darauf einen leichten Druck ausüben, um die erhältlichen Funktionen auszuwählen.

T1. Taste OFF

Drücken, um die Dunstabzugshaube auszuschalten.

T2. Taste ON/OFF und Stärkeeinstellung des gedämpften Lichts Kurz drücken, um das gedämpfte Licht ein- bzw. auszuschalten. Länger drücken, um seine Lichtstärke zu regeln. Anmerkung: Die Beleuchtung mit gedämpftem Licht ist nur in ein paar Modellen erhältlich. T3. Steuerungstaste der Ansauggeschwindigkeit (Leistung):

Die Taste ausgehend von jeder beliebigen Position leicht streifen und darauf eine drehende Bewegung im bzw. gegen den Uhrzeigersinn ausführen, um die Ansauggeschwindigkeit zu erhöhen oder zu senken.

Die Taste ist in mehrere Bereiche aufgeteilt, die gewünschte Geschwindigkeit kann ausgewählt werden, wenn direkt auf den gewünschten Bereich gedrückt wird:

T3a: Geschwindigkeit 1 (niedrige Ansaugung) T3b: Geschwindigkeit 2 (mittlere Ansaugung) T3c: Geschwindigkeit 3 (hohe Ansaugung) T3d: Geschwindigkeit 4 (intensive Ansaugung)

T4. Taste ON/OFF Licht des Kochfelds

Drücken, um das Licht des Kochfelds an- bzw. auszuschalten.

T5. Taste ON/OFF verzögertes Ausschalten der Dunstabzugshaube.

Drücken, um das verzögerte Ausschalten der Dunstabzugshaube auf der Basis der in diesem Augenblick aktiven Ansauggeschwindigkeit (Leistung) zu programmieren: Geschwindigkeit 1 (niedrige Ansaugung): 20 Minuten Geschwindigkeit 2 (mittlere Ansaugung): 15 Minuten Geschwindigkeit 3 (hohe Ansaugung): 10 Minuten

T6. Taste ON/OFF Sensor

Lang drücken, um den Modus mit Sensor zu aktivieren/deaktivieren, der den automatischen Betrieb der Ansaugung beinhaltet. Anmerkung: Der Sensor ist nur in ein paar Modellen erhältlich.

T7. Rückstellungstaste Meldung Filtersättigung.

Wartung der Fernbedienung

Reinigung der Fernbedienung:

Die Fernbedienung mit einem weichen Tuch und einer neutralen Reinigungslösung (nicht scheuernd) reinigen.

Batteriewechsel:

Das Batteriefach öffnen. Die leeren Batterien durch drei neue 1,5V-AAA-Batterien austauschen.

Beim Einsetzen der neuen Batterie die im Batteriefach angegebenen Polungen einhalten! Das Batteriefach schließen.

Entsorgung der Batterien

Die Entsorgung der Batterien muss nach den gültigen nationalen Regeln und Gesetzen erfolgen.

Benutzte Batterien niemals in den Hausmüll werfen.

Die Batterien müssen auf sichere Weise entsorgt werden.

Für weitere Informationen über Umweltschutz, Wiederverwertung und Entsorgung von Batterien wenden Sie sich bitte an die mit der Mülltrennung beauftragten Stellen.

Wartung

Reinigung

Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem

Neutralreiniger getränktes Tuch verwenden. KEINE

WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG

VERWENDEN! Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Fettfilter

Bild 27-28-29

Diese dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Muss mindestens einmal monatlich gereinigt werden (bzw. wenn das System zur Anzeige der Filtersättigung, falls beim

jeweiligen Modell vorhanden, diese Notwendigkeit anzeigt).

Dazu ohne aggressive Reinigungsmittel bei niedrigen

Temperaturen (max. 70°C) mit dem Kurzprogramm in der Spülmaschine spülen.

Bei der Reinigung in der Spülmaschine können sich die Metallteile verformen.

Der Filter muss im Backofen eine Stunde lang bei einer Temperatur von max. 100°C getrocknet werden. Falls der Filter dann noch feucht ist, den Vorgang wiederholen.

Den Filter nach spätestens zwei Jahren austauschen.

Achtung! Nach ausgeführter Wartung des Filters im entsprechenden Behälter ZUERST den Fettfilter und DANACH den Kohlegeruchfilter installieren. Der letzte wird erkannt, da er in Folie eingeschweißt ist.

Prüfen, ob nach dem erneuten Positionieren des Behälters nur der Fettfilter sichtbar ist.

Aktivkohlefilter (nur bei der Umluftversion)

Bild 27-28-29

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Achtung! Der Aktivkohlefilter ist erkennbar, da er in Folie eingeschweißt ist. Bei Demontage-, Wartungs- und Reinigungsarbeiten des Filters den Filter äußerst vorsichtig handhaben, um die Folie nicht zu beschädigen oder zu öffnen.

Der Aktivkohlefilter wird alle zwei Monate (oder wenn das Sättigungsanzeigesystem der Filter - sofern bei dem jeweiligen Modell vorgesehen - diese Notwendigkeit anzeigt) in warmem Wasser und geeigneten Waschmitteln oder in der Spülmaschine bei 65°C gewaschen (in diesem Fall den vollständigen Spülzyklus - ohne zusätzliches Geschirr im Inneren der Geschirrspülmaschine - einschalten).

Das überschüssige Wasser entfernen, ohne dabei den Filter zu beschädigen; danach diesen bei 100° für 10 Minuten in den Ofen legen, um ihn vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jedes Mal dann, wenn es beschädigt ist.

Achtung! Nach ausgeführter Wartung des Filters im entsprechenden Behälter ZUERST den Fettfilter und DANACH den Kohlegeruchfilter installieren. Der letzte wird erkannt, da er in Folie eingeschweißt ist.

Prüfen, ob nach dem erneuten Positionieren des Behälters nur der Fettfilter sichtbar ist.

Ersetzen der Lampen

Bild 27

Die Haube ist mit einem auf der Leuchtdiodentechnologie basierten Beleuchtungssystem ausgestattet.

Die LEDs ermöglichen eine optimale Beleuchtung der

Kochfläche. Sie haben eine Lebensdauer, die das

Zehnfache der traditionellen Lichter ist und bieten eine Energieersparnis bis zu 90%

Sich für den Kauf der auszutauschenden LEDs mit dem technischen Kundendienst in Verbindung setzen.

T2. Kontrollknopf Beleuchtung (Licht für Kochfeld – gedämpfte Beleuchtung)

T1. Kontrollknopf für Sauggeschwindigkeit (Leistung).

Zum Aktivieren der Funktion:

Zum Aktivieren der Funktion:

Zum Aktivieren der Funktion:

Zum Aktivieren der Funktion:
