ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Pitstop Smart 11 Kw CECOTEC

Οδηγίες ασφαλείας 49

1. Méρη και εξαρτήματα 274
2. Πριν από τη χρήση 275
3. Εγκατάσταση 277
4. Λειτουργία 289
5. Συνδεσιμότητα Wi -Fi και εφαρμογή για κινητά 291

6. Σύνδεση οικιακού αυτοματισμού ΟССР 292

7. Καθαρισμός και συντήρηση 292

8. Επίλυση προβλημάτων 292
9. Ανακύκλωση ηλεκτρικού και ηλεκτρονικού εξοπλισμού 293
10. Πνευματικά δικαιώματα 293
11. Πληροφορίες σχετικά με δέδομένα που αποθηκεύονται από συνδεδεμένα προϊόντα σύμφωνα με τον κανονισμό (ΕΕ) 2023/2854 («Κανονισμός Δέδομένων») 293
12. Δήλωση Συμμόρφωσης ΕΕ 294

ÍNDEX

GR · H κωδικοποίηση στο παρόν εγχειρίδιο είναι γενική και ισχύει για όλες τις παραλλαγές κωδικών της συσκευής.

Διαβάστε προσεκτικά τις ακόλουθες οδηγίες πριν χρησιμοποιήσετε το προϊόν. Φυλάξτε αυτό το εγχειρίδιο για μελλοντική αναφορά ή για νέους χρήστες.

• Αυτό το εγχειρίδιο περιέχει σημαντικές οδηγίες που πρέπει να ακολουθούνται κατά την εγκατάσταση, τη λειτουργία και τη συντήρηση του προϊόντος. Όταν χρησιμοποιείτε ηλεκτρικές συσκευές, τηρείτε τις ακόλουθες προειδοποιήσεις και προφυλάξεις ασφαλείας.
• Μόνο εξειδικευμένο προσωπικό πρέπει να εκτελεί την εγκατάσταση και τις ρυθμίσεις. Για να ελαχιστοποιήσετε τον κίνδυνο ηλεκτροπληξίας, αποφύγετε την εκτέλεση εργασιών συντήρησης ή επισκευής που δεν καθορίζονται στις οδηγίες λειτουργίας, εκτός εάν έχετε λάβει την κατάλληλη εκπαίδευση.
• Για ηλεκτρολογικές εργασίες, βεβαιωθείτε ότι ακολουθείτε όλους τους τοπικούς και εθνικούς κανόνες και κανονισμούς σχετικά με τις συνδέσεις, καθώς και αυτές τις οδηγίες εγκατάστασης. Η σύνδεση στο ηλεκτρικό δίκτυο πρέπει να συμμορφώνεται με τους εθνικούς κανονισμούς για τις ηλεκτρικές εγκαταστάσεις.

Κίνδυνος ηλεκτροπληξίας και πυρκαγιάς

• Μην εγκαθιστάτε ή χρησιμοποιείτε τον φορτιστή κοντά σε εύφλεκτα, εκρηκτικά ή καύσιμα αέρια, υλικά ή χημικές ουσίες.
• Αποσυνδέστε τον ασφαλειοδιακόπτη ρεύματος πριν από την εγκατάσταση, την επισκευή ή τον καθαρισμό του φορτιστή.
• Αυτό το προϊόν περιέχει χημικές ουσίες που έχουν ταξινομηθεί ως καρκινογόνες. Η άμεση έκθεση σε αυτούς τους τοξικούς παράγοντες αποτελεί αποδιδόμενο κίνδυνο καρκίνου.

Προειδοποίηση

- Επιβλέπετε τη συσκευή ανά πάσα στιγμή κατά τη χρήση, εάν υπάρχουν παιδιά κοντά.

- Ο φορτιστής πρέπει να γειωθεί μέσω μόνιμου συστήματος καλωδίωσης ή μονωμένου αγωγού.

- Χρησιμοποιήστε τον φορτιστή σύμφωνα με τις παραμέτρους λειτουργίας που αναφέρονται στις τεχνικές προδιαγραφές.

- Μην ρίχνετε νερό ή οποιοδήποτε άλλο υγρό απευθείας πάνω στον σταθμό φόρτισης. Μην ρίχνετε νερό στην υποδοχή φόρτισης και μην την βυθίζετε σε οποιοδήποτε άλλο υγρό. Κάθε φορά που ολοκληρώνεται μια φόρτιση, τοποθετήστε την υποδοχή φόρτισης στη θήκη για να αποφύγετε την περιττή έκθεση σε βρωμιά ή υγρασία.

- Μην χρησιμοποιείτε τον φορτιστή εάν είναι ελαττωματικός, ραγισμένος, φθαρμένος, σπασμένος ή κατεστραμμένος ή εάν δεν λειτουργεί σωστά.

- Μην χρησιμοποιείτε τον φορτιστή εάν το καλώδιο φόρτισης είναι ελαττωματικό, σπασμένο, κατεστραμμένο ή δεν λειτουργεί σωστά.

- Μην επιχειρήσετε να αποσυναρμολογήσετε, να επισκευάσετε, να παραβιάσετε ή να τροποποιήσετε τη συσκευή. Αυτή η συσκευή δεν περιέχει εξαρτήματα που μπορούν να επισκευαστούν από τον χρήστη. Για τυχόν επισκευές ή τροποποιήσεις, επικοινωνήστε με την επίσημη Υπηρεσία Τεχνικής Υποστήριξης της Cecotec.

- Χειριστείτε αυτήν τη συσκευή με προσοχή. Βεβαιωθείτε ότι έχετε δρομολογήσει το καλώδιο φόρτισης μέσα από ένα ασφαλές μέρος όπου δεν θα πατηθεί, πιαστεί ή σκοντάψει κάποιος, με αποτέλεσμα να μην προκληθεί ζημιά ή να ασκηθεί υπερβολική δύναμη.

- Μην εισάγετε τα δάχτυλά σας ή μεταλλικά αντικείμενα, όπως καλώδια, εργαλεία ή ακίδες, στη θύρα φόρτισης. Μην εισάγετε τα δάχτυλά σας ή άλλα ξένα αντικείμενα σε κανένα άλλο μέρος της συσκευής.

• Μην λυγίζετε ή συνθλίβετε το καλώδιο φόρτισης. Μην περνάτε το καλώδιο πάνω από αιχμηρές επιφάνειες.
• Η χρήση αυτού του προϊόντος ενδέχεται να επηρεάσει τη λειτουργία εμφυτεύσιμων ηλεκτρονικών ιατρικών συσκευών, όπως βηματοδότες ή καρδιομετατροπείς απινιδωτές. Πριν από τη χρήση αυτού του προϊόντος, συμβουλευτείτε τον κατασκευαστή σχετικά με την επίδραση της φόρτισης σε αυτές τις ηλεκτρονικές συσκευές.

Προφυλάξεις

• Μην χρησιμοποιείτε ιδιωτικές ηλεκτρικές γεννήτριες ως πηγή ενέργειας για το φορτίο.
• Το εύρος θερμοκρασίας λειτουργίας του σταθμού φόρτισης είναι μεταξύ -30 °C και 50 °C, μην τον χρησιμοποιείτε εκτός αυτού του εύρους.
• Αποφύγετε τη χρήση του φορτιστή εάν έχει εκτεθεί άμεσα σε έντονη βροχή.
• Εάν το καλώδιο φόρτισης είναι κατεστραμμένο ή το περίβλημα του σωλήνα φόρτισης είναι σπασμένο, μην χρησιμοποιήσετε τη συσκευή και επικοινωνήστε με την επίσημη Υπηρεσία Τεχνικής Υποστήριξης της Cecotec.
• Όταν χρησιμοποιείτε τη συσκευή, βεβαιωθείτε ότι έχετε συνδέσει σωστά το βύσμα φόρτισης στην πρίζα του οχήματος. Εάν η ενδεικτική λυχνία LED ανάψει με πράσινο χρώμα, σημαίνει ότι το καλώδιο φόρτισης είναι σωστά συνδεδεμένο στο όχημα.
• Ο φορτιστής είναι μια ηλεκτρική συσκευή. Μην επιτρέπετε σε παιδιά να χειρίζονται ή να παίζουν με τον φορτιστή, είτε τον χρησιμοποιείτε είτε τον ακινητοποιείτε.

• Αποφύγετε την έκθεση του εύκαμπτου σωλήνα φόρτισης στη βροχή κατά τη φόρτιση του οχήματος για να αποτρέψετε τη φθορά του.

• Η επαφή με μη προστατευμένους μεταλλικούς αγωγούς κατά τη συντήρηση της συσκευής μπορεί να προκαλέσει κίνδυνο ηλεκτροπληξίας.

• Αποφύγετε να στρίβετε ή να λυγίζετε το καλώδιο φόρτισης κατά τη φόρτιση. Μην σέρνετε το καλώδιο κατά μήκος του δαπέδου για να αποφύγετε τυχόν ζημιά.
• Μόλις ολοκληρωθεί η φόρτιση, αποσυνδέστε το καλώδιο φόρτισης από τη θύρα φόρτισης του οχήματος και τοποθετήστε το στη βάση του σταθμού φόρτισης. Μην ρίξετε το καλώδιο φόρτισης στο έδαφος, καθώς αυτό μπορεί να το καταστρέψει.
• Η ακατάλληλη εγκατάσταση και δοκιμή μπορεί να προκαλέσει ζημιά τόσο στην μπαταρία του οχήματος και στα ηλεκτρονικά του εξαρτήματα, όσο και στον ίδιο τον σταθμό φόρτισης ΑС. Οποιαδήποτε ζημιά προκύψει από ακατάλληλη εγκατάσταση και δοκιμή δεν θα καλύπτεται από την εγγύηση.
• Αυτή η συσκευή μπορεί να χρησιμοποιηθεί τόσο σε εσωτερικούς όσο και σε εξωτερικούς χώρους.
• Η εγκατάσταση του σταθμού φόρτισης ΑС πρέπει να πραγματοποιείται από εξειδικευμένους ηλεκτρολόγους.
• Αποσυνδέστε την παροχή ρεύματος στον σταθμό φόρτισης ηλεκτρικών οχημάτων πριν από οποιαδήποτε εγκατάσταση ή εργασία σε αυτόν.

Χαρακτηριστικά εισόδου τροφοδοτικού

• Ο εξοπλισμός τροφοδοσίας ηλεκτρικού οχήματος προορίζεται για σύνδεση στο δίκτυο τροφοδοσίας εναλλασσόμενου ρεύματος.
• Ο εξοπλισμός τροφοδοσίας ηλεκτρικού οχήματος προορίζεται να είναι συνδεδεμένος στην πρίζα και μόνιμα.

Χαρακτηριστικά εξόδου τροφοδοτικού

- Ο τύπος ρεύματος που παρέχεται από τον εξοπλισμό

τροφοδοσίας ηλεκτρικού οχήματος (EV) είναι εναλλασσόμενο ρεύμα (EV AC).

Κανονικές περιβαλλοντικές συνθήκες

- Αυτός ο εξοπλισμός μπορεί να χρησιμοποιηθεί τόσο σε εσωτερικούς όσο και σε εξωτερικούς χώρους.

Πρόσβαση

- Ο εξοπλισμόςτροφοδοσίαςηλεκτρικών οχημάτων προορίζεται για χρήση σε τοποθεσίες με απεριόριστη πρόσβαση.

Μέθοδος συναρμολόγησης

- Ο εξοπλισμός τροφοδοσίας ηλεκτρικού οχήματος είναι σταθερός και προορίζεται για επιφανειακή τοποθέτηση.

Προστασία από ηλεκτροπληξία

- Ο εξοπλισμός ταξινομείται ως κατηγορίας 1, ανάλογα με την προστασία του από ηλεκτροπληξία.

Λειτουργίες φόρτισης

- Ο εξοπλισμός τροφοδοσίας ηλεκτρικών οχημάτων θα ταξινομηθεί σύμφωνα με τον τρόπο 2.

- Ο βαθμός προστασίας από μηχανικές κρούσεις είναι ΙΚ10.

- Η χρήση εξωτερικών προσαρμογέων δεν επιτρέπεται.

INSTRUCCIONS DE SEGURETAT

1. Εξώφυλλο
2. Περιοχή RFID
3. Ένδειξη κατάστασης λειτουργίας
4. Κουμπί λειτουργίας
5. Βάση φορτιστή
6. Καλώδιο φόρτισης και σύνδεσμος

Το Σχήμα 2 δείχνει τις διαστάσεις του προϊόντος.

Τα γραφικά σε αυτό το εγχειρίδιο είναι σχηματικές αναπαραστάσεις και ενδέχεται να μην αντιστοιχούν ακριβώς σε αυτά του προϊόντος.

2. ΠΡΙΝ ΑΠΟ ΤΗ ΧΡΗΣΗ

• Αυτή η συσκευή διατίθεται σε συσκευασία σχεδιασμένη να την προστατεύει κατά τη μεταφορά. Αφαιρέστε τη συσκευή από το κουτί της. Μπορείτε να φυλάξετε το αρχικό κουτί και άλλα υλικά συσκευασίας σε ασφαλές μέρος για να αποφύγετε ζημιές στη συσκευή σε περίπτωση που χρειαστεί να τη μεταφέρετε στο μέλλον. Εάν επιθυμείτε να απορρίψετε την αρχική συσκευασία, φροντίστε να ανακυκλώσετε όλα τα αντικείμενα σωστά.
• Βεβαιωθείτε ότι όλα τα εξαρτήματα και τα εξαρτήματα περιλαμβάνονται και βρίσκονται σε καλή κατάσταση. Εάν λείπουν ή έχουν υποστεί ζημιά , επικοινωνήστε αμέσως με την επίσημη Υπηρεσία Τεχνικής Υποστήριξης της Cecotec .

Περιεχόμενα κουτιού:

Σχήμα 3

	Στοιχείο	Ποσό	Παρατηρήσεις
1	Φορτιστής και βάση στήριξης	1 μονάδα από το καθένα	Έρχονται προ-συναρμολογημένα από το εργοστάσιο και διαχωρίζονται κατά την εγκατάσταση.
2	Πρότυπο εγκατάστασης	1	Για να σημειώσετε τα σημεία στερέωσης στον τοίχο.
3	Εγχειρίδιο	1	—
4	Κλειδί Allen με offset	1	Για βίδες/συναρμολόγηση βάσης στήριξης.
5	Καλωδίωση βυσμάτων	—	Η ποσότητα δεν προσδιορίζεται στο πρωτότυπο.
6	Σφραγιστικό καουτσούκ	1	Στεγανοποιητικό παρέμβυσμα για τη διέλευση ή το κλείσιμο του καλωδίου.
7	στυπιοθλίπτης καλωδίου	1	Για τη στεγανοποίηση του καλωδίου τροφοδοσίας.
8	Βύσματα τοίχου M6×30	4	Για τοποθέτηση σε τοίχο (το υλικό θα επιβεβαιωθεί).
9	Βίδες ST4.2×32	4	Για τη στερέωση της βάσης στερέωσης.
10	Βάση φορτιστή	1	Προορίζεται μόνο για την υποδοχή και το καλώδιο φόρτισης.

- Μην αφαιρείτε τον σειριακό αριθμό από το προϊόν, προκειμένου να διατηρήσετε την ορθή ιχνηλασιμότητα του εξοπλισμού σας σε περίπτωση που ζητήσετε βοήθεια.

3. ΕΓΚΑΤΑΣΤΑΣΗ

Απαιτούμενα εργαλεία και υλικά (δεν περιλαμβάνονται)

1. Ηλεκτρικό τρυπάνι: για τρύπημα αγκυρίων και περασμάτων καλωδίων.
2. Μεζούρα: για τη μέτρηση υψών και αποστάσεων.
3. Προστατευτικά γάντια: για ασφαλή χειρισμό και τρύπημα.
4. Ηλεκτρικό γωνιακό εργαλείο: γωνιακό εξάρτημα για τρύπημα σε περιορισμένους χώρους.
5. Κατσαβίδι Phillips.
6. Κατσαβίδι με επίπεδη κεφαλή.
7. Μολύβι: για σήμανση προτύπου και μυτών τρυπανιού.
8. Πριόνια υπών:

- Λειτουργία 1 (κάτω οπή):

o ∅24 mm: για το μονοφασικό μοντέλο EU01_116898 - PIT&STOP SMART 7,4 kW.
- ∅28 mm: για το τριφασικό μοντέλο EU01_116897 - PIT&STOP SMART 11 kW.

- Λειτουργία 2 (πίσω τρύπα):

o ∅18 mm: για το λάστιχο στεγανοποίησης (πίσω οπή).

Πριν από την εγκατάσταση

- Διαβάστε και κατανοήστε ολόκληρο το περιεχόμενο του εγχειριδίου πριν από την εγκατάσταση ή τη χρήση της μονάδας.

ΕΛΛΗΝΙΚΑ

• Επιλέξτε μια κατάλληλη τοποθεσία σύμφωνα με τις συνθήκες εγκατάστασης που αναφέρονται στις προειδοποιήσεις.
• Βεβαιωθείτε ότι ο χώρος εγκατάστασης συμμορφώνεται με τους ισχύοντες κανονισμούς.
• Βεβαιωθείτε ότι στο σημείο εγκατάστασης υπάρχει ηλεκτρική παροχή με την κατάλληλη τάση και τύπο δικτύου, που να συνάδει με την ονομαστική ισχύ του προϊόντος.
• Βεβαιωθείτε ότι τα παρεχόμενα εξαρτήματα στερέωσης είναι κατάλληλα για την επιφάνεια. Εάν δεν είναι, πρέπει να αντικατασταθούν με κατάλληλα εναλλακτικά πριν συνεχίσετε.

Τοποθεσία εγκατάστασης

• Διατηρήστε έναν ελεύθερο χώρο γύρω από τη μονάδα για εγκατάσταση και μελλοντική συντήρηση.
• Σύσταση: ελάχιστη πλευρική απόσταση 250 mm σε κάθε πλευρά. Εικ. 5
• Κρατήστε ένα χώρο για τη βάση του φορτιστή (που προορίζεται για τον σύνδεσμο και το καλώδιο).

Προειδοποιήσεις

• Διακόψτε την παροχή ρεύματος πριν από την εγκατάσταση της μονάδας.
• Ο κατασκευαστής και οι διανομείς δεν φέρουν ευθύνη για απώλειες ή ζημιές που προκαλούνται από εσφαλμένη εγκατάσταση.
• Ο εγκαταστάτης θα είναι υπεύθυνος για ζημιές στο προϊόν, το σύστημα ή την περιουσία που προκύπτουν από ακατάλληλη εγκατάσταση.

Σημαντικό: Πριν από την εγκατάσταση της μονάδας, είναι απαραίτητο να επιβεβαιώσετε τη μέθοδο εισόδου του καλωδίου τροφοδοσίας. Η εισαγωγή του καλωδίου τροφοδοσίας στην επιλογή 3 απαγορεύεται αυστηρά.

- Επιλογή 1: Είσοδος από κάτω (συνιστάται): το καλώδιο εισέρχεται από κάτω και σφραγίζεται με τον στυπιοθλίπτη καλωδίου . Εικ. 6

○ Κατά προσέγγιση διάμετροι της κάτω οπής: ∅24 mm (μονοφασικό μοντέλο EU01_116898 - PIT&STOP SMART 7,4 kW) ή ∅28 mm (τριφασικό μοντέλο EU01_116897 - PIT&STOP SMART 11 kW).

- Επιλογή 2: Είσοδος από πίσω: το καλώδιο εισέρχεται από πίσω, χρησιμοποιώντας το λάστιχο στεγανοποίησης. Εικ. 7

o Katá προσέγγιση διάμετρος της πίσω οπής: ∅18 mm (για το λάστιχο στεγανοποίησης).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Απαγορεύεται αυστηρά η δρομολόγηση καλωδίου που εισέρχεται από κάτω προς τα πίσω. Μην επιχειρήσετε αυτήν τη δρομολόγηση σε καμία περίπτωση. Εικ. 8

Σχήμα 8

Αφού περάσετε το καλώδιο, βεβαιωθείτε για την στεγανότητα σφίγγοντας σωστά τον στυπιοθλίπτη καλωδίου ή τοποθετώντας το λάστιχο στεγανοποίησης.

Σύνδεση ηλεκτρικής καλωδίωσης

• Μονοφασικό AC 220–240 V, 50/60 Hz (αναφορά EU01_116898 - PIT&STOP SMART 7,4 kW).
• Τριφασικό AC 380–415 V, 50/60 Hz ( αναφορά EU01_116897 - PIT&STOP SMART 11 kW).

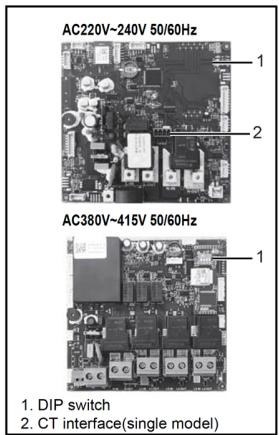

Σχετικά στοιχεία (σύμφωνα με τα σχήματα):

• Κουμπί λειτουργίας, Ένδειξη κατάστασης λειτουργίας (LIGHT), Ηλεκτρονική πλακέτα (PCB), Διαφορική συσκευή (RCD), Διαχείριση ισχύος, Μπλοκ ακροδεκτών, Πρίζα/Σύνδεσμος (CP/PP/PE/L/N ή L1/L2/L3/N/PE).
• Διακόπτες DIP.
• Διεπαφή CT ( μονοφασικό μοντέλο ) μοντέλο ).

Συνδέσεις (σύμφωνα με το διάγραμμα):

• Μονοφασική: Συνδέστε τους αγωγούς L, N και PE στο μπλοκ ακροδεκτών. Οι αγωγοί υποδοχής/συνδέσμου χαρακτηρίζονται ως CP, PP, PE, N και L, με την χρωματική κωδικοποίηση που υποδεικνύεται στο διάγραμμα.
• Τριφασικό: Συνδέστε τους αγωγούς L1, L2, L3, N και PE στο μπλοκ ακροδεκτών. Οι αγωγοί υποδοχής/συνδέσμου χαρακτηρίζονται ως PP, PE, N, L1, L2 και L3, με την χρωματική κωδικοποίηση που υποδεικνύεται στο διάγραμμα.

Εξωτερική ηλεκτρική προστασία (υποχρεωτική):

- Διακόπτης κυκλώματος (MCB): διαστασιολογημένος σύμφωνα με το μέγιστο διαμορφωμένο ρεύμα εξόδου του σημείου φορτίου. Δείτε τη ρύθμιση ρεύματος χρησιμοποιώντας τους διακόπτες DIP.

- Διαφορικό (RCCB): σύμφωνα με τους τοπικούς κανονισμούς, τύπος Α ή τύπος Β.

Εγκατάσταση (εσωτερική πρόσβαση και στερέωση)

1. Αφαιρέστε τη μονάδα μαζί με τη βάση στήριξης και αφαιρέστε τις τέσσερις βίδες που τη στερεώνουν στη βάση. Η μονάδα είναι ενσωματωμένη στη βάση και πρέπει να αποσυνδεθεί πριν από την επανασυναρμολόγηση.
2. Αφαιρέστε τις 6 βίδες που ενώνουν το μπροστινό και το πίσω κάλυμμα. Κρατήστε όλες τις βίδες για μελλοντική χρήση. Ανατρέξτε στο Σχήμα 10 (θέσεις «a» και «b»).

Σχήμα 10

1. Ανοίξτε προσεκτικά το μπροστινό κάλυμμα: είναι προσαρτημένο στο σώμα της μονάδας με ένα καλώδιο. Αποφύγετε να το τραβάτε, καθώς αυτό μπορεί να προκαλέσει ζημιά στο καλώδιο.
2. Προσοχή: Μετά το άνοιγμα, ελέγξτε οπτικά το εσωτερικό. Εάν το μπλοκ ακροδεκτών καλωδίωσης ή οποιοδήποτε σταθερό εξάρτημα έχει βγει από την τροχιά , επανατοποθετήστε το στην τροχιά (βλ. Σχήμα 11).

- Τοποθέτηση σε τοίχο:

• Χρησιμοποιήστε τη βάση στήριξης ως πρότυπο. Κατακόρυφη απόσταση μεταξύ των οπών: 140 ± 2 mm. Οπή στήριξης: ∅6×35.
  Για την πίσω είσοδο καλωδίου (αναφέρεται ως «επιλογή 2»), τηρήστε τη θέση της υποδεικνυόμενης οπής διέλευσης. Η εγκατάσταση με κάτω είσοδο («επιλογή 1») δεν ισχύει όταν χρησιμοποιείται η πίσω είσοδος.

Αφού ολοκληρώσετε την καλωδίωση, κλείστε το μπροστινό κάλυμμα φροντίζοντας να μην μαγκωθούν καλώδια και να βεβαιωθείτε ότι τα σημεία στεγανοποίησης (στυπιοθλίπτες καλωδίων ή λάστιχο στεγανοποίησης) έχουν τοποθετηθεί σωστά.

4. Σημειώνεται με το πρότυπο εγκατάστασης

• Επιλογή 1 (κάτω είσοδος): Χρησιμοποιήστε το πρότυπο για να σημειώσετε τις οπές της βάσης στήριξης.
• Επιλογή 2 (πίσω είσοδος): Χρησιμοποιήστε το πρότυπο για να σημειώσετε τις οπές της βάσης στήριξης και την οπή εισόδου καλωδίου.

Βαθμοί:

• Στην Επιλογή 2, δώστε ιδιαίτερη προσοχή στον σωστό προσανατολισμό του προτύπου.
• Βεβαιωθείτε ότι το πρότυπο είναι απόλυτα επίπεδο πριν από τη σήμανση.
• Ακολουθήστε τις οδηγίες που είναι τυπωμένες στο πρότυπο.

5. Διάτρηση στον τοίχο

• Οπές για τη βάση στήριξης: διάμετρος ∅6 mm και βάθος περίπου 35 mm.
• Επιλογή 2 (πίσω είσοδος): η διάμετρος της οπής διέλευσης του καλωδίου στον τοίχο πρέπει να προσαρμοστεί στο επιλεγμένο καλώδιο. Συνιστάται η μέγιστη διάμετρος να μην υπερβαίνει τα ∅24 mm.
• Προσοχή: Ελέγξε την άκρη της τρύπας στον τοίχο. Δεν πρέπει να υπάρχει καμία αιχμηρή άκρη που θα μπορούσε να κόψει το καλώδιο.

6. Τοποθέτηση της βάσης στήριξης

- Τοποθετήστε τα βύσματα στις οπές και ασφαλίστε τη βάση στερέωσης με τις βίδες ST4.2×32. Ελέγξτε ότι είναι καλά σφιγμένες.

Σημείωση: Εάν οι βίδες δεν σφιχτούν σωστά, η βάση μπορεί να χαλαρώσει και να επηρεάσει την εγκατάσταση της θήκης.

7. Άνοιγμα της οπής στο περίβλημα για την είσοδο καλωδίων:

- Τηρήστε το μέγεθος και τη θέση που υποδεικνύονται στο σχήμα (βλ. σχήμα 13).

• Επιλογή 1 (κάτω είσοδος): Η διάμετρος της οπής στο περίβλημα είναι ∅24 mm για το μονοφασικό μοντέλο (EU01_116898 - PIT&STOP SMART 7,4 kW) ή ∅28 mm για το τριφασικό μοντέλο (EU01_116897 - PIT&STOP SMART 11 kW). Το Σχήμα 13 δείχνει διαστάσεις αναφοράς 39 mm και 50 mm από τις άκρες.
• Επιλογή 2 (πίσω είσοδος): η διάμετρος της οπής στο περίβλημα είναι ∅18 mm.
• Προειδοποιήσεις:

○ Αφαιρέστε τα γρέζια γύρω από την οπή για να αποφύγετε την πρόκληση ζημιάς στη στεγανοποίηση.
○ Μην προκαλέσετε ζημιά στα εσωτερικά εξαρτήματα, ειδικά στην εσωτερική καλωδίωση, κατά το τρύπημα της οπής.

8. Καθάρισμα

- Αφαιρέστε όλα τα θραύσματα και τα υπολείμματα που δημιουργούνται από το τρύπημα/τρύπημα από το εσωτερικό του περιβλήματος.

9. Είσοδος καλωδίου

• Περάστε το καλώδιο μέσα από την αντίστοιχη οπή (κάτω ή πίσω).
• Προετοιμασία άκρου καλωδίου: Αφαιρέστε περίπου 12 mm μόνωσης και τοποθετήστε το «βύσμα καλωδίωσης» (Σχήμα 13) ή τον προβλεπόμενο ακροδέκτη πριν από τη σύνδεση στο μπλοκ ακροδεκτών.

ΕΛΛΗΝΙΚΑ

- Βεβαιωθείτε για τη στεγανότητα με τον στυπιοθλίπτη καλωδίου (κάτω είσοδος) ή με το λάστιχο στεγανοποίησης (πίσω είσοδος).

Επιλογή 1 (κάτω είσοδος με στυπιοθλίπτη καλωδίου)

Εξαρτήματα στυπιοθλίπτη καλωδίων (βλ. σχήματα 14–16)

• Κεφαλή πίεσης
• Κύριο σώμα
• Ενσωματωμένος δακτύλιος στεγανοποίησης
• φλάντζες/δακτύλιοι στεγανοποίησης (« φλάντζα »)
• Παξιμάδι

Διαδικασία 1:

a1. Ελέγξτε ότι όλα τα μέρη του στυπιοθλίπτη καλωδίου υπάρχουν και είναι σε καλή κατάσταση (εικ. 14).

a2. Περάστε τη φλάντζα και το κύριο σώμα μέσα από την οπή στο περίβλημα και ασφαλίστε τα με το παξιμάδι, όπως φαίνεται στο Σχήμα 15. Βεβαιωθείτε ότι η ενσωματωμένη φλάντζα δεν χαλαρώνει από το περίβλημά της.

a3. Εισάγετε την κεφαλή πίεσης στο καλώδιο και στη συνέχεια περάστε το καλώδιο μέσα από το κύριο σώμα μέχρι να ασφαλίσει (εικ. 16).

a4. Κόψτε/προετοιμάστε το καλώδιο στο κατάλληλο μήκος, τοποθετήστε τους αγωγούς και ασφαλίστε την κεφαλή πίεσης για να ασφαλίσετε το καλώδιο και να σφραγίσετε τη δίοδο.
a5. Συνδέστε το καλώδιο στο μπλοκ ακροδεκτών ακολουθώντας την ενότητα «Σύνδεση της ηλεκτρικής καλωδίωσης» (βλ. σχήμα 13). Διατηρήστε την αντιστοιχία αγωγών L/N/PE (μονοφασικός) ή L1/L2/L3/N/PE (τριφασικός).

Σημείωση: Η υποδεικνυόμενη αναφορά σύνδεσης φαίνεται στο Σχήμα 13.

Προειδοποίηση: Για να διασφαλιστεί η δηλωμένη βαθμολογία προστασίας ΙΡ, ο στυπιοθλίπτης καλωδίου που περιλαμβάνεται στα αξεσουάρ πρέπει να χρησιμοποιείται και να τοποθετείται σωστά.

a6. Αφαιρέστε τυχόν θραύσματα ή υπολείμματα που δημιουργούνται κατά τη διάτρηση/τρύπημα και τη διέλευση του καλωδίου από το εσωτερικό του περιβλήματος.
a7. Ελέγξτε ότι όλα τα καλώδια είναι συνδεδεμένα σωστά, σταθερά και χωρίς φθορές ή χαλαρότητα.
a8. Κλείστε το μπροστινό και το πίσω κάλυμμα βιδώνοντάς τα με τις αρχικές βίδες. Πριν το κλείσιμο, ελέγξτε ότι η περιμετρική φλάντζα που βρίσκεται στην αυλάκωση του μπροστινού καλύμματος δεν έχει χαλαρώσει και έχει τοποθετηθεί σωστά. Το κλείσιμο πρέπει να διασφαλίζει την κατηγορία προστασίας IP.
a9. Βιδώστε ξανά τη μονάδα στη βάση στήριξης χρησιμοποιώντας τις βίδες που αφαιρέσατε προηγουμένως (ακολουθήστε την αντίστροφη διαδικασία από αυτήν που περιγράφεται κατά την αποσυναρμολόγηση στο σχήμα 10).

Διαδικασία 2:

b1. Τοποθετήστε το λάστιχο στεγανοποίησης στο περίβλημα από έξω προς τα μέσα (βλ. Εικ.

ΕΛΛΗΝΙΚΑ

17). Περάστε τους αγωγούς μέσα από το λάστιχο στεγανοποίησης, χρησιμοποιώντας μία οπή ανά αγωγό. Αφού τοποθετήσετε όλους τους αγωγούς, αφήστε αρκετό μήκος καλωδίου για να φτάσει στο μπλοκ ακροδεκτών.

• Σημείωση: Πριν από την εγκατάσταση, ενεργοποιήστε την κεντρική περιοχή του λάστιχου στεγανοποίησης (κάνοντας τις οπές του) για να επιτρέψετε την εισαγωγή των αγωγών.
  b2. Βιδώστε το πίσω κάλυμμα στη βάση στήριξης.
• Προσοχή: Χρησιμοποιήστε τις βίδες που αφαιρέσατε από την αρχική τους θέση.
  b3. Συνδέστε τα καλώδια στο μπλοκ ακροδεκτών ακολουθώντας την ενότητα «Σύνδεση της ηλεκτρικής καλωδίωσης» (σχήμα 13).
  b4. Σφραγίστε σωστά το πίσω άνοιγμα για να επιτύχετε την βαθμολογία προστασίας IP του εξοπλισμού.
• Προειδοποίηση: Η στεγανοποίηση είναι κρίσιμη για την ασφάλεια του προϊόντος. Επαληθεύστε οπτικά ότι το ελαστικό στεγανοποίησης εφαρμόζει γύρω από ολόκληρη την περίμετρό του.
  b5. Βιδώστε καλά το μπροστινό και το πίσω κάλυμμα.
• Προσοχή: Χρησιμοποιήστε τις αυθεντικές βίδες. Πριν τοποθετήσετε το μπροστινό κάλυμμα, βεβαιωθείτε ότι η περιμετρική φλάντζα που βρίσκεται στην αυλάκωσή της δεν έχει χαλαρώσει και ότι έχει τοποθετηθεί σωστά.

Τελικοί έλεγχοι

• Βεβαιωθείτε ότι όλες οι φλάντζες και οι τσιμούχες που κατασκευάζονται επιτρέπουν την επίτευξη της ονομαστικής προστασίας IP.
• Εάν δεν έχετε κατάλληλο ηλεκτρικό εργαλείο, μπορείτε να χρησιμοποιήσετε το παρεχόμενο γωνιακό κλειδί Allen για να σφίξετε τις βίδες του καλύμματος.

Σημαντική σημείωση: Είναι ευθύνη του εγκαταστάτη να επαληθεύσει ότι όλες οι απολήξεις καλωδίων είναι σταθερές και ασφαλείς και ότι δεν έχουν χαλαρώσει, σφιχτεί υπερβολικά ή αποσυνδεθεί κατά τη μεταφορά ή την εγκατάσταση.

- Αφού τοποθετήσετε τα καλύμματα, ελέγξτε ότι δεν υπάρχει κενό ή ορατή εγκοπή μεταξύ του μπροστινού και του πίσω καλύμματος.

Εγκατάσταση βάσης φορτιστή

1. Αφαιρέστε τη βάση του φορτιστή από τη συσκευασία.
2. Επιλέξτε μια τοποθεσία κοντά στην κύρια μονάδα. Συνιστώμενο ύψος: μεγαλύτερο από 0,5 m αλλά όχι μεγαλύτερο από 1,5 m πάνω από το έδαφος (0,5 m < ύψος ≤ 1,5 m).
3. Τοποθετήστε τη βάση φόρτισης στον τοίχο και σημειώστε τα τέσσερα σημεία στερέωσης.
4. Ανοίξτε 4 τρύπες διαμέτρου ∅6 mm και βάθους 35 mm.
5. Τοποθετήστε τα ούπα τοίχου ∅6×30 στις τρύπες.
6. Βιδώστε τη βάση του γεμιστήρα με τις βίδες ST4.2×32 μέχρι να ασφαλίσει σταθερά.
7. Η εγκατάσταση ολοκληρώθηκε.

Χρήση της βάσης φόρτισης

• Τοποθέτηση του βύσματος: Όταν τοποθετήσετε την άκρη του βύσματος στη βάση του φορτιστή, θα ακούσετε ένα «κλικ».
• Αφαίρεση: Για να το αφαιρέσετε, πατήστε το κουμπί ασφάλισης και ταυτόχρονα τραβήξτε έξω το σύνδεσμο.

Ρύθμιση διακόπτη DIP (ρύθμιση ρεύματος και επαλήθευση γείωσης)

- Σπουδαίος:

o Káντε τυχόν ρυθμίσεις με αποσυνδεδεμένο το ρεύμα.
Μια λανθασμένη ρύθμιση μπορεί να προκαλέσει υπερθέρμανση ή πυρκαγιά στο καλώδιο εισόδου.
Μόνο ένας εξειδικευμένος εγκαταστάτης πρέπει να ρυθμίζει αυτούς τους διακόπτες. Το ρυθμισμένο ρεύμα δεν πρέπει ποτέ να υπερβαίνει την χωρητικότητα της τροφοδοσίας ή των ανάντη αγωγών.
- Εργοστασιακή ρύθμιση: 32 Α στο μονοφασικό μοντέλο EU01_116898 - PIT&STOP SMART 7,4 kW; 16 Α στο τριφασικό μοντέλο EU01_116897 - PIT&STOP SMART 11 kW.

ΕΛΛΗΝΙΚΑ

- Τοποθεσία:

Οι διακόπτες DIP βρίσκονται στην πλακέτα τροφοδοσίας. Οι DIP 1 και DIP 2 επιλέγουν το μέγιστο ρεύμα. Ο DIP 3 ενεργοποιεί/απενεργοποιεί τον έλεγχο γείωσης.

- Movtélo EU01_116897 - PIT&STOP SMART 11 kW (τριφασικό 380–415 V):

o Διαθέσιμα ρεύματα και απαιτήσεις:

16 A : Ελάχιστη διατομή αγωγού (χαλκός) 2,5 mm² (≈ AWG 13). Συνιστώμενος διακόπτης: 20 A.
10 A : Ελάχιστη διατομή αγωγού (χαλκός) 1,5 mm² (≈ AWG 15). Συνιστώμενος διακόπτης: 16 A.

o Επαλήθευση εδάφους (DIP 3):

Ενεργοποιημένο: «Ναι».
■ Απενεργοποιημένο: «Όχι».

Οι ακριβείς θέσεις των διακοπτών DIP 1–2 για κάθε ρεύμα εμφανίζονται στο διάγραμμα του κατασκευαστή που επισυνάπτεται σε αυτήν την ενότητα.

- Movtélo EU01_116898 - PIT&STOP SMART 7,4 kW (μονοφασικό 220–240 V):

o Διαθέσιμα ρεύματα και απαιτήσεις:

32 A : Ελάχιστη διατομή αγωγού (χαλκός) 6 mm² (≈ AWG 10). Συνιστώμενος διακόπτης: 40 A.
16 A : Ελάχιστη διατομή αγωγού (χαλκός) 2,5 mm² (≈ AWG 13). Συνιστώμενος διακόπτης: 20 A.
13 A : Ελάχιστη διατομή αγωγού (χαλκός) 2 mm² (≈ AWG 14). Συνιστώμενος διακόπτης: 20 A.
10 A : Ελάχιστη διατομή αγωγού (χαλκός) 1,5 mm² (≈ AWG 15). Συνιστώμενος διακόπτης: 16 A.
o Επαλήθευση εδάφους (DIP 3):

Ενεργοποιημένο: «Ναι».
■ Απενεργοποιημένο: «Όχι».

Οι ακριβείς θέσεις των διακοπτών DIP 1–2 για κάθε ρεύμα φαίνονται στο ακόλουθο διάγραμμα:

Επιθεώρηση και θέση σε λειτουργία

• Έλεγχος γείωσης: Βεβαιωθείτε ότι η μονάδα είναι σωστά και συνεχώς γειωμένη.
• Τελικός έλεγχος: επιβεβαιώστε ότι η εγκατάσταση είναι πλήρης, σταθερή και σε ασφαλή κατάσταση (καλύμματα κλειστά, στυπιοθλίπτες καλωδίων/λάστιχο στεγανοποιημένοι, χωρίς διάκενο).
• Ενεργοποίηση και αυτοέλεγχος: Ενεργοποιήστε τον εξοπλισμό. Η ένδείξη κατάστασης λειτουργίας θα ανάψει κυκλικά με κόκκινο/μπλε/πράσινο χρώμα ( αυτοέλεγχος ) και στη συνέχεια θα εμφανίσει την αντίστοιχη κατάσταση σύμφωνα με τον πίνακα ενδείξεων.
• Ρυθμιστικές δοκιμές: εκτελέστε τις δοκιμές που απαιτούνται από τους ισχύοντες ηλεκτρικούς κανονισμούς πριν από την παράδοση (συνεχές ΡΕ, αντίσταση μόνωσης, διαφορικές δοκιμές κ.λπ.).
• Βεβαιωθείτε ότι η εγκατάσταση συμμορφώνεται με τους ισχύοντες ηλεκτρικούς κανονισμούς στη χώρα/περιοχή σας.

4. ΛΕΙΤΟΥΡΓΙΑ

Ο φορτιστής πρέπει να είναι συνδεδεμένος στο ηλεκτρικό δίκτυο του σπιτιού.

Κυκλικός δείκτης λειτουργίας

• Μπλε, πράσινο και κόκκινο εναλλάξ: Αυτοέλεγχος κατά την εκκίνηση.
• Σταθερό μπλε φως: Σε κατάσταση αναμονής.
• Μπλε φως που αναβοσβήνει: Η υποδοχή είναι συνδεδεμένη στο όχημα.
• Σταθερά αναμμένο πράσινο: Φόρτιση.
• Πράσινο φως που αναβοσβήνει: Η φόρτιση διακόπηκε από την εφαρμογή.
• Σταθερά αναμμένο κόκκινο φως: Υπερθέρμανση.
• Κόκκινο φως που αναβοσβήνει (μία γρήγορη αναλαμπή ακολουθούμενη από μία αργή αναλαμπή): Διακοπή έκτακτης ανάγκης.

Κουμπί λειτουργίας

Το κουμπί λειτουργίας βρίσκεται στην αριστερή πλευρά του φορτιστή και μπορείτε να επιλέξετε τις ακόλουθες λειτουργίες:

Λειτουργία	Λειτουργία	Ένδειξη κατάστασης	Παρατήρηση
Διακοπή έκτακτης ανάγκης	Κατά την κανονική φόρτιση, πατήστε το κουμπί λειτουργίας μία φορά.	Κόκκινο φως που αναβοσβήνει (ένα γρήγορο φλας και ένα αργό φλας).	Αποσυνδέστε τον σύνδεσμο.
Επαναφορά wifi	Σε λειτουργία αναμονής, πατήστε παρατεταμένα το κουμπί λειτουργίας για περισσότερο από 10 δευτερόλεπτα για να επαναφέρετε το Wi-Fi και, στη συνέχεια, προσθέστε ξανά τη συσκευή για σύζευξη.	Ένα μπιπ	Ο φορτιστής θα πρέπει να προστεθεί ξανά στην εφαρμογή.

ΕΛΛΗΝΙΚΑ

Λειτουργία RFID (μόνο για αναφορά EU01_122639 - PIT&STOP SMART 7,4 kW CecoHome OCPP)

Για να χρησιμοποιήσετε τη λειτουργία RFID, βεβαιωθείτε ότι η υποδοχή είναι συνδεδεμένη στο ηλεκτρικό όχημα. Στη λειτουργία επιβεβαίωσης σύνδεσης, πατήστε την κάρτα σας στην περιοχή RFID του φορτιστή για να ξεκινήσει η φόρτιση. Για να διακόψετε τη φόρτιση, πατήστε ξανά την κάρτα σας στην περιοχή RFID.

Σημείωση: Αφού ξεκινήσετε και σταματήσετε τη φόρτιση μία φορά, η σάρωση της κάρτας μέσα από την περιοχή RFID δεν θα συνεχιστεί. Για να συνεχίσετε τη φόρτιση, πρέπει να αποσυνδέσετε την υποδοχή και να την επανασυνδέσετε στο ηλεκτρικό όχημα.

ΕΓΓΡΑΦΗ ΚΑΡΤΑΣ

ΔΙΑΜΟΡΦΩΣΗ ΚΑΡΤΑΣ RFID ΓΙΑ ΤΟΝ ΠΕΛΑΤΗ

Στη διεπαφή “Ρυθμίσεις” της εφαρμογής, στην επιλογή “Εισαγωγή παραγγελιών”, εισαγάγετε τον αριθμό κάρτας που εμφανίζεται στο μπροστινό μέρος της κάρτας RFID: SPEVC########## kαι, στη συνέχεια, πατήστε “Επιβεβαίωση”.

Σημείωση: Μην χρησιμοποιείτε κενά.

Δοκιμάστε να συνδέσετε το όχημά σας και να σύρετε την κάρτα σας. Η φόρτιση θα πρέπτει να ξεκινήσει. Εάν ακούσετε δύο ηχητικά σήματα, σημαίνει ότι ο αριθμός είναι λανθασμένος ή ότι υπήρχε κενό μεταξύ της τελείας και του κόμματος. Εάν συμβεί αυτό, θα πρέπτει να κλείσετε την εφαρμογή και να την ανοίξετε ξανά για να επαναλάβετε τη διαδικασία.

Οι δύο κάρτες που παρέχονται έχουν τον ίδιο αριθμό, επομένως χρειάζεται να ολοκληρώσετε τη διαδικασία μόνο με μία από αυτές.

5. ΣΥΝΔΕΣΙΜΟΤΗΤΑ WI -FI ΚΑΙ ΕΦΑΡΜΟΓΗ ΓΙΑ ΚΙΝΗΤΑ

επιλογή λήψης εφαρμογής και σε ένα εγχειρίδιο που εξηγεί πώς να συνδέσετε το προϊόν σας:

Για να χρησιμοποιήσετε τον φορτιστή μέσω της εφαρμογής στο τηλέφωνό σας, πρέπει να είναι συνδεδεμένο σε δίκτυο Wi-Fi. Πρέπει να επιλέξετε ένα δίκτυο Wi-Fi 2,4 GHz (4G), καθώς ένα δίκτυο 5 GHz (5G) δεν θα λειτουργήσει.

Μέσα στην εφαρμογή Cecotec, μεταβείτε στην επάνω δεξιά γωνία και πατήστε το εικονίδιο « + ». Στη συνέχεια, επιλέξτε την επιλογή « Προσθήκη συσκευής ».

Η συσκευή θα εμφανιστεί αναβοσβήνοντας στο επάνω μέρος της εφαρμογής , υποδεικνύοντας ότι είναι έτοιμη για σύζευξη. Επιλέξτε την για να συνεχίσετε τη διαδικασία και ακολουθήστε τα βήματα που εμφανίζονται στην εφαρμογή.

Μπορείτε επίσης να αναζητήσετε και να προσθέσετε το προϊόν χειροκίνητα. Μεταβείτε στο πλευρικό μενού, επιλέξτε την αντίστοιχη γκάμα και εντοπίστε το μοντέλο του προϊόντος σας. Πατήστε το για να ξεκινήσετε τη διαδικασία σύζευξης και συνδέστε το στο δίκτυο Wi-Fi σας . Ακολουθήστε τα βήματα που υποδεικνύονται στην εφαρμογή. Μόλις ολοκληρωθεί με επιτυχία η σύζευξη για πρώτη φορά, θα αποθηκευτεί στο τηλέφωνό σας.

Μόλις συνδεθεί, μπορείτε να αποκτήσετε πρόσβαση στον φορτιστή από την εφαρμογή για να ελέγξετε τις λειτουργίες του, να δείτε την κατάσταση φόρτισης, να ξεκινήσετε μια νέα φόρτιση , μεταξύ άλλων επιλογών.

ΣΗΜΕΙΩΣΗ : Απαιτείται σύνδεση δικτύου Wi-Fi . Εάν το τηλέφωνό σας είναι συνδεδεμένο μόνο μέσω δεδομένων κινητής τηλεφωνίας, η εφαρμογή δεν θα μπορεί να αναγνωρίσει τον φορτιστή και η διαδικασία σύζευξης δεν θα ολοκληρωθεί.

Εάν βρίσκεστε εκτός της εμβέλειας ενός δικτύου Wi-Fi, μπορείτε να κάνετε κοινή χρήση του hotspot ενός δεύτερου τηλεφώνου. Αυτός ο τύπος σύνδεσης θα αναγνωρίζεται ως δίκτυο Wi-Fi, επιτρέποντας τη σωστή σύζευξη του φορτιστή.

6. ΣΥΝΔΕΣΗ ΟΙΚΙΑΚΟΥ ΑΥΤΟΜΑΤΙΣΜΟΥ ΟΩΡ (ΜΟΝΟ ΓΙΑ ΑΝΑΦΟΡΑ Ευ01_122639 - PIT&STOP SMART 7,4 KW CECOHOME OCPP)

Αυτός ο φορτιστής μπορεί να χρησιμοποιηθεί σε συνδυασμό με τις υπόλοιπες συσκευές σε ένα σπίτι με τεχνολογία οικιακού αυτοματισμού χρησιμοποιώντας το τυπικό πρωτόκολλο ΟССР.

7. ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ

• Το περίβλημα του φορτιστή δεν χρειάζεται να ανοιχτεί για την τακτική συντήρηση.
• Περιοδικός καθαρισμός: Καθαρίζετε τακτικά τις εξωτερικές επιφάνειες του εξοπλισμού με ένα ελαφρώς υγρό πανί. Για να αποφύγετε την πρόκληση ζημιάς στην επιφάνεια, μην χρησιμοποιείτε διαλύτες ή αλκούλ και μην καθαρίζετε τα εσωτερικά μέρη.

ΕΛΛΗΝΙΚΑ

• Περιοδική οπτική επιθεώρηση: Ελέγχετε τακτικά το εξωτερικό του εξοπλισμού για τυχόν ζημιές. Εάν η ζημιά επηρεάζει την ασφάλεια, απομονώστε τον εξοπλισμό και μην τον χρησιμοποιείτε μέχρι να γίνουν οι κατάλληλες επισκευές.
• Ετήσια ηλεκτρική επιθεώρηση: Μία φορά το χρόνο, ο φορτιστής και το συγκρότημα ελέγχου/προστασίας (εάν υπάρχει) πρέπει να υποβάλλονται σε ηλεκτρική επιθεώρηση από εξειδικευμένο ηλεκτρολόγο, σύμφωνα με την ισχύουσα νομοθεσία στον τόπο εγκατάστασης. Πρέπει να τηρείται αρχείο των δοκιμών που πραγματοποιήθηκαν και των αποτελεσμάτων τους.

8. ΕΠΙΛΥΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

Κόκκινοφως πουαναβοσβήνει	Κατάσταση κόκκινου φαναριού	Εννοια
	Αναβοσβήνει: 1 γρήγορα, 2 αργά	Βλάβη CP (σήμα πιλότου ελέγχου)
	Αναβοσβήνει: 2 γρήγορα, 1 αργά	Υπερένταση
	Αναβοσβήνει: 3 γρήγορα, 1 αργά	Βλάβη ρεύματος διαρροής
	Αναβοσβήνει: 3 γρήγορα, 2 αργά	Υποτάση
	Αναβοσβήνει: 4 γρήγορα, 1 αργά	Μέγα κύμα
	Αναβοσβήνει: 6 γρήγορα, 2 αργά	Βλάβη πρόσφυσης του επαφέα(κολλώδεις επαφές)
	Αναβοσβήνει: 7 γρήγορα, 1 αργά	Σφάλμα γείωσης
	Σταθερό (χωρίς αναβοσβήσιμο)	Υπερθέρμανση
	Αναβοσβήνει: 3 γρήγορα, 3 αργά	«Ελεύθερο σφάλμα » (πρωτότυποκείμενο)
Δεν μπορεί νασυνδεθεί σεδίκτυο WiFi	Βεβαιωθείτε ότι το δίκτυο Wi-Fi που έχετε επιλέξει στο τηλέφωνό σας είναιτύπου 2,4 GHz (4G).

Σημείωση: Εάν παρουσιαστεί κάποιο σφάλμα, δοκιμάστε να αποσυνδέσετε την παροχή ρεύματος ή να απενεργοποιήσετε την παροχή ρεύματος για επαναφορά. Εάν το σφάλμα επιμένει, επικοινωνήστε με την τεχνική υποστήριξη.

9. ΑΝΑΚΥΚΛΩΣΗ ΗΛΕΚΤΡΙΚΟΥ ΚΑΙ ΗΛΕΚΤΡΟΝΙΚΟΥ ΕΞΟΠΛΙΣΜΟΥ

Αυτό το σύμβολο υποδεικνύει ότι, σύμφωνα με τους ισχύοντες κανονισμούς, το προϊόν ή/και η μπαταρία πρέπει να απορρίππονται ξεχωριστά από τα οικιακά απορρίμματα. Όταν το προϊόν φτάσει στο τέλος της ωφέλιμης ζωής του, πρέπει να αφαιρέσετε τις μπαταρίες και να το παραδώσετε σε σημείο συλλογής που έχει οριστεί από τις τοπικές αρχές.

Για λεπτομερείς πληροφορίες σχετικά με τον καταλληλότερο τρόπο απόρριψης του ηλεκτρικού και ηλεκτρονικού σας εξοπλισμού ή/και των αντίστοιχων μπαταριών, ο καταναλωτής θα πρέπει να επικοινωνήσει με τις τοπικές αρχές.

Μπορείτε να βρείτε πληροφορίες σχετικά με τα εθνικά συστήματα ανακύκλωσης συσκευασιών και τη σήμανσή τους στον ιστότοπό μας.

Η τήρηση των παραπάνω οδηγιών θα βοηθήσει στην προστασία του περιβάλλοντος.

10. ΠΝΕΥΜΑΤΙΚΑ ΔΙΚΑΙΩΜΑΤΑ

Τα δικαιώματα πνευματικής ιδιοκτησίας των κειμένων αυτού του εγχειριδίου ανήκουν στην CECOTEC INNOVACIONES, SL. Με επιφύλαξη παντός δικαιώματος. Απαγορεύεται η αναπαραγωγή, η αποθήκευση σε σύστημα ανάκτησης, η μετάδοση ή η διανομή του περιεχομένου αυτής της έκδοσης, εν όλω ή εν μέρει, με οποιονδήποτε τρόπο (ηλεκτρονικό, μηχανικό, φωτοτυπικό, ηχογραφητικό ή παρόμοιο) χωρίς την προηγούμενη γραπτή άδεια της CECOTEC INNOVACIONES, SL.

11. ΠΛΗΡΟΦΟΡΙΕΣ ΣΧΕΤΙΚΑ ΜΕ ΔΕΔΟΜΕΝΑ ΠΟΥ ΑΠΟΘΗΚΕΥΟΝΤΑΙ ΑΠΟ ΣΥΝΔΕΔΕΜΕΝΑ ΠΡΟΪΟΝΤΑ ΣΥΜΦΩΝΑ ΜΕ ΤΟΝ ΚΑΝΟΝΙΣΜΟ (ΕΕ) 2023/2854 («ΚΑΝΟΝΙΣΜΟΣ ΔΕΔΟΜΕΝΩΝ»)

Τα συνδεδεμένα προϊόντα και οι σχετικές υπηρεσίες της Cecotec είναι αυτά που δημιουργούν διάφορα δεδομένα και πληροφορίες κατά τη χρήση τους. Σύμφωνα με τον Κανονισμό για την Προστασία Δεδομένων, το παρόν έγγραφο παρέχει στην Cecotec πληροφορίες σχετικά με τα δικαιώματά σας σχετικά με τα δεδομένα που δημιουργούνται και τον τρόπο πρόσβασης σε αυτά.

Αυτό το δικαίωμα σας επιτρέπει να χρησιμοποιείτε τα δεδομένα για οποιονδήποτε νόμιμο σκοπό, συμπεριλαμβανομένης, ενδεικτικά, της βελτιστοποίησης του προϊόντος ή/και της υπηρεσίας ή της σύναψης συμβάσεων με τρίτους για υπηρεσίες μετά την πώληση.

Ως χρήστης, μπορείτε να ασκήσετε το δικαίωμα πρόσβασης, εντός των ορίων που προβλέπονται από τον Κανονισμό για την Προστασία Δεδομένων, επικοινωνώντας με την ηλεκτρονική διεύθυνση [e-mail]. Για την προστασία των δεδομένων που δημιουργούνται – και για την αποτροπή απάτης ή κλοπής ταυτότητας – η CECOTEC ενδέχεται να ζητήσει πρόσθετες πληροφορίες για την επαλήθευση της ιδιότητάς σας ως χρήστη.

Τα δεδομένα αποθηκεύονται για συγκεκριμένο χρονικό διάστημα.

12. ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΕΕ

CE

Η Cecotec Innovaciones δηλώνει με το παρόν ότι αυτός ο οικιακός φορτιστής, μοντέλο EU01_116897 - PIT&STOP SMART 11 kW; EU01_116898 - PIT&STOP SMART 7,4 kW y EU01_122639 - PIT&STOP SMART 7,4 kW CecoHome OCPPes συμμορφώνεται με την Οδηγία 2014/53/ΕΕ σχετικά με τον ραδιοεξοπλισμό.

Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΕ είναι διαθέσιμο στην ακόλουθη διεύθυνση στο διαδίκτυο:
