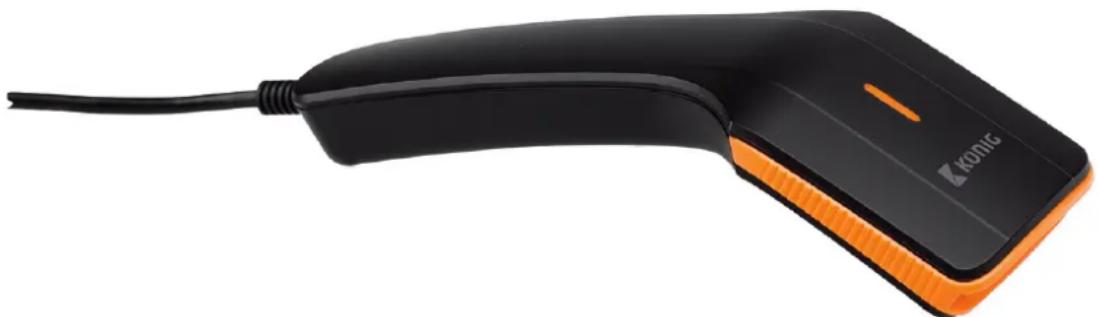

CSBARSCAN10 - Αναγνώστης γραμμωτού κώδικα KONIG - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Αναγνώστης γραμμωτού κώδικα
Μάρκα	Konig
Μοντέλο	CSBARSCAN10
Διαστάσεις (Μ x Π x Υ)	15 x 7 x 10 cm (εκτίμηση)
Βάρος	180 g (εκτίμηση)
Τροφοδοσία	Επαναφορτιζόμενη μπαταρία ιόντων λιθίου 1200 mAh μέσω USB
Διεπαφή	Ενσύρματο USB ή Bluetooth 5.0
Τύπος γραμμωτού κώδικα	1D: EAN, UPC, Code 39, Code 128, Codabar, κ.λπ. 2D: QR, Data Matrix, PDF417
Απόσταση ανάγνωσης	Έως 30 cm (τυπικός 1D κώδικας)
Γωνία σάρωσης	Οριζόντια: 40°, Κατακόρυφα: 30°
Ανάλυση αισθητήρα	640 x 480 pixels
Κύριες λειτουργίες	Γρήγορη ανάγνωση, αυτόματη αποκωδικοποίηση, μνήμη 250.000 κωδικών, υποστήριξη HID και SPP
Προβλεπόμενη χρήση	Εμπόριο, εφοδιαστική αλυσίδα, απογραφή
Υλικό περιβλήματος	Πλαστικό ABS ανθεκτικό σε κραδασμούς
Επίπεδο προστασίας	IP42 (ανθεκτικό στη σκόνη και στα πιτσιλιά)
Θερμοκρασία λειτουργίας	-10°C έως 50°C
Συντήρηση και καθαρισμός	Καθαρίστε με ένα μαλακό, στεγνό πανί. Μη χρησιμοποιείτε διαβρωτικά προϊόντα.
Ασφάλεια	Μην εκθέτετε σε νερό, μην αποσυναρμολογείτε ή βραχυκυκλώνετε την μπαταρία.
Ανταλλακτικά και δυνατότητα επισκευής	Μπαταρία και καλώδιο USB αντικαθίστανται από επαγγελματία.
Περιλαμβανόμενα αξεσουάρ	Βάση φόρτισης, καλώδιο USB, βάση στερέωσης, εγχειρίδιο χρήσης

Συχνές ερωτήσεις - CSBARSCAN10 KONIG

Πώς συνδέω τον αναγνώστη CSBARSCAN10 σε έναν υπολογιστή;

Συνδέστε το καλώδιο USB στη θύρα του υπολογιστή. Ο αναγνώστης θα ανάψει αυτόματα. Εάν είναι μοντέλο Bluetooth, ενεργοποιήστε το Bluetooth και αντιστοιχίστε το μέσω των ρυθμίσεων συστήματος.

Ποιους τύπους γραμμωτών κωδικών μπορεί να διαβάσει το CSBARSCAN10;

Διαβάζει γραμμωτούς κώδικες 1D (EAN, UPC, Code 39, Code 128, κ.λπ.) και 2D (QR Code, Data Matrix, PDF417).

Ο αναγνώστης λειτουργεί ασύρματα;

Ναι, η έκδοση Bluetooth 5.0 επιτρέπει ασύρματη χρήση έως 10 μέτρα. Η επαναφορτιζόμενη μπαταρία παρέχει αυτονομία περίπου 8 ωρών.

Πώς φορτίζω την μπαταρία;

Τοποθετήστε τον αναγνώστη στη βάση φόρτισης ή συνδέστε το καλώδιο USB. Η κόκκινη λυχνία υποδεικνύει φόρτιση, πράσινη όταν είναι πλήρης.

Το CSBARSCAN10 είναι συμβατό με το λογισμικό ταμειακής μηχανής μου;

Είναι συμβατό με τα περισσότερα λογισμικά χάρη στις λειτουργίες HID (χωρίς πρόγραμμα οδήγησης) και SPP (σειριακή). Βεβαιωθείτε ότι το λογισμικό σας δέχεται είσοδο πληκτρολογίου ή σειριακή.

Τι να κάνω εάν ο αναγνώστης δεν σαρώνει σωστά;

Καθαρίστε το παράθυρο σάρωσης με ένα μαλακό πανί, βεβαιωθείτε ότι ο γραμμωτός κώδικας είναι σε καλή κατάσταση και καλά φωτισμένος. Εάν το πρόβλημα επιμένει, επαναφέρετε τον αναγνώστη κρατώντας πατημένο το κουμπί σύζευξης για 10 δευτερόλεπτα.

Πώς επαναφέρω τον αναγνώστη στις εργοστασιακές ρυθμίσεις;

Κρατήστε πατημένο το πλήκτρο ενεργοποίησης + το κουμπί 'R' (ή 'Reset') για 5 δευτερόλεπτα. Ο αναγνώστης θα ηχήσει ένα μπιπ και οι εργοστασιακές ρυθμίσεις θα αποκατασταθούν.

Μπορώ να χρησιμοποιήσω τον αναγνώστη με ένα smartphone;

Ναι, μέσω Bluetooth. Ενεργοποιήστε το Bluetooth στο smartphone και επιλέξτε 'CSBARSCAN10' από τη λίστα συσκευών. Χρησιμοποιήστε μια συμβατή εφαρμογή σάρωσης.

Ποια είναι η μέγιστη απόσταση ανάγνωσης;

Για έναν τυπικό 1D γραμμωτό κώδικα πλάτους 10 cm, η απόσταση είναι περίπου 30 cm. Οι μεγάλοι κώδικες μπορούν να διαβαστούν έως 50 cm.

Πώς αλλάζω την μπαταρία;

Ξεβιδώστε το διαμέρισμα στο πίσω μέρος, αφαιρέστε την παλιά μπαταρία και τοποθετήστε μια νέα ίδιου τύπου (ιον λιθίου 3.7V, 1200 mAh). Κλείστε το καπάκι. Απευθυνθείτε σε επαγγελματία εάν χρειαστεί.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CSBARSCAN10 KONIG

ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ (σελ. 720)

Εγκατάσταση του σαρωτή με διασύνδεση USB

Για την εγκατάσταση του σαρωτή με διασύνδεση USB, η κεντρική συσκευή θα πρέπει να διαθέτει υποδοχή USB για τη λήψη δεδομένων από το σαρωτή. Ακολουθήστε τα παρακάτω βήματα με τη σειρά:

1) Βεβαιωθείτε ότι ο σαρωτής διαθέτει το κατάλληλο βύσμα για τη σύνδεση στη θύρα USB της κεντρικής συσκευής.
2) Συνδέστε το καλώδιο στη θύρα USB της συσκευής.
3) Αν ανάψει η ενδεικτική λυχνία LED και ακουστεί ο βομβητής, ο σαρωτής είναι έτοιμος για χρήση.

Ρύθμιση του σαρωτή γραμμωτού κώδικα

Διαδικασίες ρύθμισης

1) Εντοπίστε μια ομάδα η οποία περιλαμβάνει τις παραμέτρους που επιθυμείτε να αλλάξετε.
2) Σαρώστε την ετικέτα «Enter group #» (Μετάβαση στην ομάδα αρ.). Ο σαρωτής θα κάνει ένα «μπιπ», υποδεικνύοντας ότι η ρύθμιση βρίσκεται σε εξέλιξη.
3) Σαρώστε την ετικέτα η οποία αντιπροσωπεύει την παράμετρο που επιθυμείτε να αλλάξετε.
4) Σαρώστε την ετικέτα «Exit» (Έξοδος) για να ολοκληρώσετε την επιλεγμένη ομάδα. Ο σαρωτής θα κάνει ένα «μπιπ».
5) Επαναλάβετε τη διαδικασία για τις υπόλοιπες ομάδες οι οποίες περιλαμβάνουν τις παραμέτρους που επιθυμείτε να αλλάξετε.

Παράδειγμα 1:

Ρυθμίστε τη λειτουργία χρήσης σε «Continuous mode» (Συνεχόμενη λειτουργία).

1) Σαρώστε την ετικέτα «Enter Group 5» (Μετάβαση στην ομάδα 5).
2) Σαρώστε την ετικέτα «Continuous/Trigger off» (Συνεχόμενα/Λειτουργία απενεργοποιημένη).
3) Σαρώστε την ετικέτα «Exit» (Έξοδος).

Παράδειγμα 2:

Ορίστε την ακολουθία προοιμίου ως «#» και την ακολουθία τέλους ως «ΕΝΔ» (ΤΕΛΟΣ)

1) Σαρώστε την ετικέτα «Enter Group 6» (Μετάβαση στην ομάδα 6)
2) Σαρώστε το προοίμιο
3) Ανατρέξτε στον ΠΙΝΑΚΑΣ ASCII (σελίδα 775) για να βρείτε τον κωδικό αριθμό στο δεκαεξαδικό σύστημα: # ASCII =>23 δεκαεξαδικό Οι διψήφιοι αριθμοί είναι: 2 3
4) Ανατρέξτε στον Πίνακας δεκαεξαδικού συστήματος: ΔΕΚΑΕΞΑΔΙΚΟ ΣΥΣΤΗΜΑ (σελίδα 774) και σαρώστε αντιστοίχως τις διψήφιες ετικέτες.
5) Σαρώστε την ετικέτα «Confirm» (Επιβεβαίωση) στον πίνακα δεκαεξαδικού συστήματος
6) Σαρώστε την ετικέτα «postamble» (τέλος)
7) Ανατρέξτε στον πίνακα ASCII για τους κωδικούς αριθμούς στο δεκαεξαδικό σύστημα (E => 45, N => 4E, D => 44)
8) Ανατρέξτε στον Πίνακας δεκαεξαδικού συστήματος: ΔΕΚΑΕΞΑΔΙΚΟ ΣΥΣΤΗΜΑ (σελίδα 774) και σαρώστε διαδοχικά τις εξαψήφιες ετικέτες. 4 5 4 E 4 4
9) Σαρώστε την ετικέτα «Confirm» (Επιβεβαίωση) στον πίνακα δεκαεξαδικού συστήματος.
10) Επιστρέψτε στην Ομάδα 6 και σαρώστε την ετικέτα «Exit» (Έξοδος).

Παράδειγμα 3:

Ρύθμιση γραμμωτού κώδικα με συγκεκριμένο μήκος (π.χ. Ομάδες 9-1 Interleaved 2 ΑΠΟ 5, Μήκος γραμμωτού κώδικα = 15 ψηφία):

1) Σαρώστε την ετικέτα «Enter group 9-1» (Μετάβαση στην ομάδα 9-1)
2) Σαρώστε την ετικέτα προσδιορισμού μήκους
3) Σαρώστε τις τετραψήφιες ετικέτες στον πίνακα δεκαεξαδικού συστήματος (σελίδα 774)

Συμβουλές:

• Ανατρέξτε στον Πίνακας μετατροπής από το δεκαεξαδικό στο δεκαδικό σύστημα (σελίδα 776) για να λάβετε το μήκος του γραμμωτού κώδικα σε δεκαεξαδικό αριθμό, 15 δεκαδικός => δεκαεξαδικός
  • Οι τετραψήφιοι αριθμοί είναι: 0 F 0 F
• Ανατρέξτε στον Πίνακας δεκαεξαδικού συστήματος: ΔΕΚΑΕΞΑΔΙΚΟ ΣΥΣΤΗΜΑ (σελίδα 774) και σαρώστε αντιστοίχως τις τετραψήφιες ετικέτες.

4) Σαρώστε την ετικέτα «Confirm» (Επιβεβαίωση) στον Πίνακας δεκαεξαδικού συστήματος: ΔΕΚΑΕΞΑΔΙΚΟ ΣΥΣΤΗΜΑ (σελίδα 774)

5) Επιστρέψτε στην Ομάδα 9-1 και σαρώστε την ετικέτα «Exit» (Έξοδος).

Παράδειγμα 4:

Ρύθμιση μήκους γραμμωτού κώδικα σε 3 σετ (π.χ. Ομάδα 9-4: CHINA POSTAGE, οι 3 Ρυθμίσεις μήκους του γραμμωτού κώδικα είναι οι ακόλουθες):

11 ψηφία

28 ψηφία

43 ψηφία

1) Σαρώστε την ετικέτα «Enter group 9-4» (Μετάβαση στην ομάδα 9-4)
2) Σαρώστε την ετικέτα προσδιορισμού χρήστη
3) Σαρώστε τις εξαψήφιες ετικέτες στον πίνακα δεκαεξαδικού συστήματος (σελίδα 774)

Συμβουλές:

- Ανατρέξτε στον Πίνακας μετατροπής από το δεκαεξαδικό στο δεκαδικό σύστημα (σελίδα 776) για να λάβετε τα 3 σύνολα του μήκους του γραμμωτού κώδικα σε δεκαεξαδική μορφή.

11δεκαδικό =>0B δεκαεξαδικό

28δεκαδικό =>1C δεκαεξαδικό

43δεκαδικό =>2B δεκαεξαδικό

• Ανατρέξτε στον Πίνακας δεκαεξαδικού συστήματος: ΔΕΚΑΕΞΑΔΙΚΟ ΣΥΣΤΗΜΑ (σελίδα 774) και σαρώστε αντιστοίχως τις ετικέτες 3 συνόλων. ΟΒ 1C 2B

4) Σαρώστε την ετικέτα «Confirm» (Επιβεβαίωση) στον Πίνακας δεκαεξαδικού συστήματος: ΔΕΚΑΕΞΑΔΙΚΟ ΣΥΣΤΗΜΑ (σελίδα 774)
5) Επιστρέψτε στην Ομάδα 9-4 και σαρώστε την ετικέτα «Exit» (Έξοδος).

Ρύθμιση διαγράμματος ροής

A. Μετάβαση στην ομάδα
B. Επιλογή στοιχείων
C. Έξοδος

Ρύθμιση προεπιλογών Προβολή επιλογής

Προειδοποίηση: Όλες οι τρέχουσες ρυθμίσεις θα χαθούν και θα γίνει επαναφορά των εργοστασιακών ρυθμίσεων.

Σημείωση: Το σύμβολο (*) υποδεικνύει προεπιλεγμένη ρύθμιση. Οι επιλογές που επισημαίνονται με ( ) διατίθενται μόνο κατόπιν αιτήματος.

Ομάδα 0: Επιλογή διασύνδεσης

Μετάβαση στην ομάδα Έξοδος

Δεσμευμένο 2 Δεσμευμένο 3

Δεσμευμένο 4

Σημείωση: Η διασύνδεση ρυθμίζεται στο εργοστάσιο ανάλογα με το μοντέλο της συσκευής.

Ομάδα 1: Επιλογή συσκευών για τη διασύνδεση πληκτρολογίου

Μετάβαση στην ομάδα Έξοδος

PC/AT, PS/2 (*) Δεσμευμένο A

Δεσμευμένο Β Δεσμευμένο Ρ

Δεσμευμένο D Δεσμευμένο E

Δεσμευμένο F Δεσμευμένο G

Δεσμευμένο Η Δεσμευμένο I

Δεσμευμένο Μ Δεσμευμένο Κ

Σημείωση: Οι επιλογές που επισημαίνονται με ( ) διατίθενται μόνο κατόπιν αιτήματος.

Ομάδα 1: Επιλογή συσκευών για τη διασύνδεση πληκτρολογίου

Μετάβαση στην ομάδα Έξοδος

Δεσμευμένο Ι Δεσμευμένο Μ

Δεσμευμένο Ν Δεσμευμένο Ο

Δεσμευμένο Ρ Δεσμευμένο Ο

Δεσμευμένο R Δεσμευμένο S

Δεσμευμένο Τ Δεσμευμένο Ε

Δεσμευμένο V Δεσμευμένο W

Ομάδα 2: Καθυστέρηση μεταξύ των χαρακτήρων

Μετάβαση στην ομάδα Έξοδος

'Εναρξη ρύθμισης πληκτρολογίου

1) Σαρώστε την ετικέτα «Enter group 2» (Μετάβαση στην ομάδα 2).
2) Σαρώστε την ετικέτα έναρξης ρύθμισης πληκτρολογίου (ή RS-232/USB).
3) Σαρώστε τις διψήφιες ετικέτες στον πίνακα δεκαεξαδικού συστήματος.
4) Σαρώστε την ετικέτα «Confirm» (Επιβεβαίωση) στον πίνακα δεκαεξαδικού συστήματος.

'Εναρξη ρύθμισης USB 'Εναρξη ρύθμισης RS-232

Προεπιλεγμένη τιμή πληκτρολογίου: 05

Προεπιλεγμένη τιμή RS-232: 00

Προεπιλεγμένη τιμή USB: 05

Ομάδα 3: Γλώσσα διασύνδεσης πληκτρολογίου

Μετάβαση στην ομάδα Έξοδος

Σουηδία/Φινλανδία Ισπανικά

Δανία Πορτογαλία

Ελβετία Νορβηγία

Σημείωση: Το σύμβολο (*) υποδεικνύει προεπιλεγμένη ρύθμιση

Ομάδα 3: Γλώσσα διασύνδεσης πληκτρολογίου

Μετάβαση στην ομάδα Έξοδος

Δεσμευμένο 1 Δεσμευμένο 2

Δεσμευμένο 3 (IBM Think-pad για την Ιαπωνία)

Panasonic CF-II για την Ιαπωνία

Σημείωση: Οι επιλογές που επισημαίνονται με ( ) διατίθενται μόνο κατόπιν αιτήματος.

Ομάδα 4: Τερματιστής

Μετάβαση στην ομάδα Έξοδος

Ομάδα 4: Τερματιστής

Μετάβαση στην ομάδα Έξοδος

Ομάδα 5: Λειτουργία σάρωσης

Μετάβαση στην ομάδα Έξοδος

1. Λειτουργία ενεργοποιημένη/απενεργοποιημένη

1. Λειτουργία ενεργοποιημένη/Καλή ανάγνωση απενεργοποιημένη (*)

1. Λειτουργία ενεργοποιημένη/Καλή ανάγνωση απενεργοποιημένη/Χρονικό όριο καθυστέρησης =?

1. Συνεχόμενα/Λειτουργία απενεργοποιημένη

1. Συνεχόμενα/LED πάντα αναμμένη

1. Συνεχόμενα/Χωρίς Λειτουργία

Ρύθμιση χρονικού ορίου καθυστέρησης:

1) Σαρώστε την ετικέτα «Enter group 5» (Μετάβαση στην ομάδα 22).
2) Σαρώστε την ετικέτα 3 «Delay Timeout» («Χρονικό όριο καθυστέρησης»).
3) Σαρώστε τις διψήφιες ετικέτες στον πίνακα δεκαεξαδικού συστήματος.
4) Σαρώστε την ετικέτα «Confirm» (Επιβεβαίωση) στον πίνακα δεκαεξαδικού συστήματος.
5) Σαρώστε την ετικέτα «Exit» (Έξοδος).

Σημείωση: Η δυνατότητα ρύθμισης της λειτουργίας σάρωσης διατίθεται μόνο για τους σαρωτές τύπου CCD/λέιζερ.

Ομάδα 5: Λειτουργία σάρωσης

Μετάβαση στην ομάδα Έξοδος

ΑΝΑΛΑΜΠΗ ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΗ (*)

ΑΝΑΛΑΜΠΗ ΕΝΕΡΓΟΠΟΙΗΜΕΝΗ

Σημείωση: Αυτές οι ρυθμίσεις προγραμματισμού διατίθενται μόνο για τη συνεχόμενη λειτουργία.

Ομάδα 6: Προοίμιο και τέλος

Μετάβαση στην ομάδα Έξοδος

Ρύθμιση Προοιμίου & Τέλους:

1) Σαρώστε την ετικέτα «Enter group 6» (Μετάβαση στην ομάδα 6)
2) Σαρώστε την ετικέτα Προοιμίου ή Τέλους
3) Ανατρέξτε στον πίνακα ASCII και σαρώστε δύο ψηφία τα οποία αντιστοιχούν σε έναν χαρακτήρα στον πίνακα δεκαεξαδικού συστήματος - υποστηρίζονται 10 χαρακτήρες το ανώτερο
4) Σαρώστε την ετικέτα «Confirm» (Επιβεβαίωση) στον πίνακα δεκαεξαδικού συστήματος
5) Σαρώστε την ετικέτα «Exit» (Έξοδος)

Διαγραφή

Διαγραφή Προοιμίου & Τέλους:

1) Σαρώστε την ετικέτα «Enter group 6» (Μετάβαση στην ομάδα 6)
2) Σαρώστε την ετικέτα Προοιμίου ή Τέλους
3) Σαρώστε την ετικέτα «Clear» (Διαγραφή)
4) Σαρώστε την ετικέτα «Exit» (Έξοδος)
5) Σαρώστε την ετικέτα «Exit» (Έξοδος)

Ομάδα 7: Παράμετροι RS-232

Μετάβαση στην ομάδα Έξοδος

Ομάδα 7: Παράμετροι RS-232

Μετάβαση στην ομάδα Έξοδος

ΣΑΡΩΤΗΣ ΕΤΟΙΜΟΣ ΔΕΔΟΜΕΝΑ ΕΤΟΙΜΑ

ACK/NAK

Ομάδα 7: Παράμετροι RS-232

Μετάβαση στην ομάδα Έξοδος

(XPONOΣ ΑΠΟΚΡΙΣΗΣ ΑΚ/ΝΑΚ XPONOΣ ΠΑΡΑΤΗΡΗΣΗ CTS:)

100 ms 300 ms

500 ms 1 δευτ.

3 δευτ. (*) 5 δευτ.

10 δευτ. 00

Ομάδα 8: ΚΩΔΙΚΟΣ 39/ΚΩΔΙΚΟΣ 32

Μετάβαση στην ομάδα Έξοδος

Κωδικός 39

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ (*) ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

ΠΛΗΡΗΣ ASCII ΤΥΠΙΚΟ (*)

ΜΕΤΑΔΟΣΗ ΧΑΡΑΚΤΗΡΑ ΑΡΧΗΣ/ΤΕΛΟΥΣ

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ (*)

ΜΕΤΑΔΟΣΗ ΧΑΡΑΚΤΗΡΑ ΕΛΕΓΧΟΥ

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ (*) ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

ΕΠΑΛΗΘΕΥΣΗ ΑΘΡΟΙΣΜΑΤΟΣ ΕΛΕΓΧΟΥ

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ (*)

Μετάβαση στην ομάδα Έξοδος

Ενεργοποίηση ΚΩΔΙΚΟΥ 32 Απενεργοποίηση ΚΩΔΙΚΟΥ 32

Ομάδα 9-1: Εναλλασσόμενο 2 ΑΠΟ 5

Μετάβαση στην ομάδα Έξοδος

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

ΜΕΤΑΔΟΣΗ ΧΑΡΑΚΤΗΡΑ ΕΛΕΓΧΟΥ

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

ΕΠΑΛΗΘΕΥΣΗ ΑΘΡΟΙΣΜΑΤΟΣ ΕΛΕΓΧΟΥ

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

ΡΥΘΜΙΣΕΙΣ ΜΗΚΟΥΣ ΓΡΑΜΜΩΤΟΥ ΚΩΔΙΚΑ

Ορισμός μήκους

Ελάχ.: 4

Méy.: 48

1) Σαρώστε την ετικέτα «Enter group 9-1» (Μετάβαση στην ομάδα 9-4).
2) Σαρώστε την ετικέτα προσδιορισμού χρήστη.
3) Σαρώστε τις εξαψήφιες ετικέτες στον πίνακα δεκαεξαδικού συστήματος (επιτρέπεται ο ορισμός μόνο 3 συνόλων μηκών).
4) Σαρώστε την ετικέτα «Confirm» (Επιβεβαίωση) στον πίνακα δεκαεξαδικού συστήματος.
5) Σαρώστε την ετικέτα «Exit» (Έξοδος).

ΡΥΘΜΙΣΗ ΜΗΚΟΥΣ ΠΡΟΣΔΙΟΡΙΣΜΟΥ ΧΡΗΣΤΗ

Προσδιορισμός χρήστη (διατίθενται 3 σύνολα)

Ελάχ.: 4

Méy.: 48

1) Σαρώστε την ετικέτα «Enter group 9-1» (Μετάβαση στην ομάδα 9-4).
2) Σαρώστε την ετικέτα προσδιορισμού χρήστη.
3) Σαρώστε τις εξαψήφιες ετικέτες στον πίνακα δεκαεξαδικού συστήματος (επιτρέπεται ο ορισμός μόνο 3 συνόλων μηκών).
4) Σαρώστε την ετικέτα «Confirm» (Επιβεβαίωση) στον πίνακα δεκαεξαδικού συστήματος.
5) Σαρώστε την ετικέτα «Exit» (Έξοδος).

Ομάδα 9-2: Βιομηχανικό 2 ΑΠΟ 5/ΙΑΤΑ

Μετάβαση στην ομάδα Έξοδος

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ (*)

ΜΕΤΑΔΟΣΗ ΧΑΡΑΚΤΗΡΑ ΕΛΕΓΧΟΥ

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ (*) ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

ΕΠΑΛΗΘΕΥΣΗ ΑΘΡΟΙΣΜΑΤΟΣ ΕΛΕΓΧΟΥ

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ (*)

ΡΥΘΜΙΣΗ ΜΗΚΟΥΣ ΓΡΑΜΜΩΤΟΥ ΚΩΔΙΚΑ

Ελάχ.: 4

Méy.: 24

1) Σαρώστε την ετικέτα «Enter group 9-2» (Μετάβαση στην ομάδα 9-4).
2) Σαρώστε την ετικέτα προσδιορισμού χρήστη.
3) Σαρώστε τις εξαψήφιες ετικέτες στον πίνακα δεκαεξαδικού συστήματος (επιτρέπεται ο ορισμός μόνο 3 συνόλων μηκών).
4) Σαρώστε την ετικέτα «Confirm» (Επιβεβαίωση) στον πίνακα δεκαεξαδικού συστήματος.
5) Σαρώστε την ετικέτα «Exit» (Έξοδος).

ΡΥΘΜΙΣΗ ΜΗΚΟΥΣ ΠΡΟΣΔΙΟΡΙΣΜΟΥ ΧΡΗΣΤΗ

Προσδιορισμός χρήστη (διατίθενται 3 σύνολα)

Ελάχ.: 4

Méy.: 24

1) Σαρώστε την ετικέτα «Enter group 9-2» (Μετάβαση στην ομάδα 9-4).
2) Σαρώστε την ετικέτα προσδιορισμού χρήστη.
3) Σαρώστε τις εξαψήφιες ετικέτες στον πίνακα δεκαεξαδικού συστήματος (επιτρέπεται ο ορισμός μόνο 3 συνόλων μηκών).
4) Σαρώστε την ετικέτα «Confirm» (Επιβεβαίωση) στον πίνακα δεκαεξαδικού συστήματος.
5) Σαρώστε την ετικέτα «Exit» (Έξοδος).

Ομάδα 9-2: Βιομηχανικό 2 ΑΠΟ 5/ΙΑΤΑ

Μετάβαση στην ομάδα Έξοδος

IATA

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ (*)

Ομάδα 9-3: Matrix 2 ΑΠΟ 5

Μετάβαση στην ομάδα Έξοδος

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

ΜΕΤΑΔΟΣΗ ΧΑΡΑΚΤΗΡΑ ΕΛΕΓΧΟΥ

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ (*) ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

ΕΠΑΛΗΘΕΥΣΗ ΑΘΡΟΙΣΜΑΤΟΣ ΕΛΕΓΧΟΥ

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ (*)

ΡΥΘΜΙΣΗ ΜΗΚΟΥΣ ΓΡΑΜΜΩΤΟΥ ΚΩΔΙΚΑ

Ελάχ.: 4

Μέγ.: 40

1) Σαρώστε την ετικέτα «Enter group 9-3» (Μετάβαση στην ομάδα 9-4).
2) Σαρώστε την ετικέτα προσδιορισμού χρήστη.
3) Σαρώστε τις εξαψήφιες ετικέτες στον πίνακα δεκαεξαδικού συστήματος (επιτρέπεται ο ορισμός μόνο 3 συνόλων μηκών).
4) Σαρώστε την ετικέτα «Confirm» (Επιβεβαίωση) στον πίνακα δεκαεξαδικού συστήματος.
5) Σαρώστε την ετικέτα «Exit» (Έξοδος).

ΡΥΘΜΙΣΗ ΜΗΚΟΥΣ ΠΡΟΣΔΙΟΡΙΣΜΟΥ

ΧΡΗΣΤΗ

Προσδιορισμός χρήστη (διατίθενται 3 σύνολα)

Ελάχ.: 4

Méy.: 40

1) Σαρώστε την ετικέτα «Enter group 9-3» (Μετάβαση στην ομάδα 9-4).
2) Σαρώστε την ετικέτα προσδιορισμού χρήστη.
3) Σαρώστε τις εξαψήφιες ετικέτες στον πίνακα δεκαεξαδικού συστήματος (επιτρέπεται ο ορισμός μόνο 3 συνόλων μηκών).
4) Σαρώστε την ετικέτα «Confirm» (Επιβεβαίωση) στον πίνακα δεκαεξαδικού συστήματος.
5) Σαρώστε την ετικέτα «Exit» (Έξοδος).

Ομάδα 9-4: China postage

Μετάβαση στην ομάδα Έξοδος

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ (*)

ΜΕΤΑΔΟΣΗ ΧΑΡΑΚΤΗΡΑ ΕΛΕΓΧΟΥ

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ (*) ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

ΕΠΑΛΗΘΕΥΣΗ ΑΘΡΟΙΣΜΑΤΟΣ ΕΛΕΓΧΟΥ

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ (*)

ΡΥΘΜΙΣΗ ΜΗΚΟΥΣ ΓΡΑΜΜΩΤΟΥ ΚΩΔΙΚΑ

Ελάχ.: 4

Μέγ.: 40

1) Σαρώστε την ετικέτα «Enter group 9-4» (Μετάβαση στην ομάδα 9-4).
2) Σαρώστε την ετικέτα προσδιορισμού χρήστη.
3) Σαρώστε τις εξαψήφιες ετικέτες στον πίνακα δεκαεξαδικού συστήματος (επιτρέπεται ο ορισμός μόνο 3 συνόλων μηκών).
4) Σαρώστε την ετικέτα «Confirm» (Επιβεβαίωση) στον πίνακα δεκαεξαδικού συστήματος.
5) Σαρώστε την ετικέτα «Exit» (Έξοδος).

ΡΥΘΜΙΣΗ ΜΗΚΟΥΣ ΠΡΟΣΔΙΟΡΙΣΜΟΥ ΧΡΗΣΤΗ

Προσδιορισμός χρήστη (διατίθενται 3 σύνολα)

Ελάχ.: 4

Méy.: 40

1) Σαρώστε την ετικέτα «Enter group 9-4» (Μετάβαση στην ομάδα 9-4).
2) Σαρώστε την ετικέτα προσδιορισμού χρήστη.
3) Σαρώστε τις εξαψήφιες ετικέτες στον πίνακα δεκαεξαδικού συστήματος (επιτρέπεται ο ορισμός μόνο 3 συνόλων μηκών).
4) Σαρώστε την ετικέτα «Confirm» (Επιβεβαίωση) στον πίνακα δεκαεξαδικού συστήματος.
5) Σαρώστε την ετικέτα «Exit» (Έξοδος).

Ομάδα 10: Κωδικός 128

Μετάβαση στην ομάδα Έξοδος

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ (*) ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΨΗΦΙΟΥ ΕΛΕΓΧΟΥ

ΕΝΕΡΓΟΠΟΙΗΣΗ (*) (να μην αποσταλεί ψηφίο ελέγχου)

ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

UCC/EAN/128

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ (*)

Ομάδα 11: Κωδικός 11

Μετάβαση στην ομάδα Έξοδος

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ (*) ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

ΑΡΙΘΜΟΣ ΧΑΡΑΚΤΗΡΑ ΕΛΕΓΧΟΥ

ΔYO (*) ENA

ΜΕΤΑΔΟΣΗ ΧΑΡΑΚΤΗΡΑ ΕΛΕΓΧΟΥ

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ (*) ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΨΗΦΙΟΥ ΕΛΕΓΧΟΥ

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ (*) ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

Ομάδα 12: Κωδικός 93

Μετάβαση στην ομάδα Έξοδος

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ (*)

ΕΠΑΛΗΘΕΥΣΗ ΨΗΦΙΟΥ ΕΛΕΓΧΟΥ

ΕΝΕΡΓΟΠΟΙΗΜΕΝΟ (*) ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

Ομάδα 13: MSI-PLEASSEY

Μετάβαση στην ομάδα Έξοδος

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ (*) ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

ΕΠΑΛΗΘΕΥΣΗ ΨΗΦΙΟΥ ΕΛΕΓΧΟΥ

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ (*) ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

ΕΝΕΡΓΟΠΟΙΗΣΗ ΜΟΔ

ΕΝΕΡΓΟΠΟΙΗΣΗ ΜΟ D 10-10 ΕΝΕΡΓΟΠΟΙΗΣΗ ΜΟ D 10 (*) ΕΝΕΡΓΟΠΟΙΗΣΗ ΜΟ D 11-10

ΜΕΤΑΔΟΣΗ/ΠΕΡΙΚΟΠΗ ΨΗΦΙΟΥ ΕΛΕΓΧΟΥ

ΠΕΡΙΚΟΠΗ 1 ^οΥ ΨΗΦΙΟΥ ΕΛΕΓΧΟΥ

ΜΕΤΑΔΟΣΗ ΨΗΦΙΟΥ ΕΛΕΓΧΟΥ (*)

ΠΕΡΙΚΟΠΗ 1 ^ΟΥ & 2 ^ΟΥ ΨΗΦΙΟΥ ΕΛΕΓΧΟΥ

Ομάδα 14: CODABAR/NW7

Μετάβαση στην ομάδα Έξοδος

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ (*) ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

ΜΕΤΑΔΟΣΗ ΧΑΡΑΚΤΗΡΑ ΑΡΧΗΣ/ΤΕΛΟΥΣ

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ (*)

ΤΥΠΟΣ ΜΕΤΑΔΟΣΗΣ ΑΡΧΗΣ/ΤΕΛΟΥΣ

ABCD/ABCD ABCD/TN*E

abcd/abcd (*) abcd/tn*e

Ομάδα 15: Κωδικός 4

Μετάβαση στην ομάδα Έξοδος

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ (*)

Ομάδα 16-1: EAN-13/JAN-13

Μετάβαση στην ομάδα Έξοδος

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ (*) ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

ΠΡΟΣΘΗΚΗ 2/5

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ (*)

ΜΕΤΑΔΟΣΗ ΧΑΡΑΚΤΗΡΑ ΕΛΕΓΧΟΥ

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ (*) ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

ΠΕΡΙΚΟΠΗ 1 ^ΟΥ ΨΗΦΙΟΥ

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ (*)

ΠΕΡΙΚΟΠΗ 2 ^0Y ΨΗΦΙΟΥ

ΨΗΦΙΟ ΕΛΕΓΧΟΥ ΕΑΝ

Ομάδα 16-2: UPC-A

Μετάβαση στην ομάδα Έξοδος

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ (*) ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

ΠΡΟΣΘΗΚΗ 2/5

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ (*)

ΜΕΤΑΔΟΣΗ ΧΑΡΑΚΤΗΡΑ ΕΛΕΓΧΟΥ

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ (*) ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

ΠΕΡΙΚΟΠΗ ΑΡΧΙΚΟΥ ΨΗΦΙΟΥ

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ (*)

UPC-A METATPOПН ΣΕ EAN-13

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ (*)

Ομάδα 16-3: EAN-8/JAN-8

Μετάβαση στην ομάδα Έξοδος

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ (*) ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

ΠΡΟΣΘΗΚΗ 2/5

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ (*)

ΜΕΤΑΔΟΣΗ ΧΑΡΑΚΤΗΡΑ ΕΛΕΓΧΟΥ

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ (*) ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

ПЕРИКОПН ХАРАКТНРА ЕЛЕГХОУ

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ (*) ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

EAN-8 METATPOH ΣΕ EAN-13

ΕΝΕΡΓΟΠΟΙΗΣΗ 1 (προσθήκη μηδενικών στην αρχή του γραμμωτού κώδικα)

ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ (*)

ΕΝΕΡΓΟΠΟΙΗΣΗ 2 (προσθήκη μηδενικών στην μέση του γραμμωτού κώδικα)

Ομάδα 16-4: UPC-E

Μετάβαση στην ομάδα Έξοδος

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ (*) ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

ΠΡΟΣΘΗΚΗ 2/5

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ (*)

ΜΕΤΑΔΟΣΗ ΧΑΡΑΚΤΗΡΑ ΕΛΕΓΧΟΥ

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ (*) ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

ΠΕΡΙΚΟΠΗ ΑΡΧΙΚΟΥ ΨΗΦΙΟΥ

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ (*)

UPC-E METATPOH ΣE UPC-A

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ (*)

Ομάδα 16-5: ISBN/ISSN

Μετάβαση στην ομάδα Έξοδος

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ (*) ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

ΠΡΟΣΘΗΚΗ 2/5

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ (*)

Ομάδα 17: RSS-14

Μετάβαση στην ομάδα Έξοδος

ΕΝΕΡΓΟΠΟΙΗΣΗ RSS-14 ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ RSS-14

ΕΝΕΡΓΟΠΟΙΗΣΗ ΑΙ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΑΙ (*)

ΕΝΕΡΓΟΠΟΙΗΣΗ ΑΘΡΟΙΣΜΑΤΟΣ ΕΛΕΓΧΟΥ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΑΘΡΟΙΣΜΑΤΟΣ ΕΛΕΓΧΟΥ (*)

ΕΝΕΡΓΟΠΟΙΗΣΗ GS1-128 ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ GS1-128 (*)

Ομάδα 18: ΠΕΡΙΚΟΠΗ ΧΑΡΑΚΤΗΡΑ ΚΕΦΑΛΙΔΑΣ/ΤΕΛΟΥΣ

Μετάβαση στην ομάδα Έξοδος

ΠΕΡΙΚΟΠΗ ΧΑΡΑΚΤΗΡΑ ΚΕΦΑΛΙΔΑΣ

ΠΕΡΙΚΟΠΗ ΧΑΡΑΚΤΗΡΑ ΤΕΛΟΥΣ

1) Σαρώστε την ετικέτα «Enter group 18» (Μετάβαση στην ομάδα 22).
2) Σαρώστε την ετικέτα Κεφαλίδας ή Τέλους.
3) Ανατρέξτε στον πίνακα ASCII για τον αντίστοιχο δεκαεξαδικό κωδικό.
4) Σαρώστε τις διψήφιες ετικέτες στον πίνακα δεκαεξαδικού συστήματος.
5) Σαρώστε την ετικέτα «Confirm» (Επιβεβαίωση) στον πίνακα δεκαεξαδικού συστήματος.
6) Σαρώστε την ετικέτα «Exit» (Έξοδος).

Διαγραφή

Διαγραφή Κεφαλίδας & Τέλους

1) Σαρώστε την ετικέτα «Enter group 19» (Μετάβαση στην ομάδα 22).
2) Σαρώστε την ετικέτα Κεφαλίδας ή Τέλους.
3) Σαρώστε την ετικέτα «Clear» (Διαγραφή).
4) Σαρώστε την ετικέτα «Exit» (Έξοδος).

Ομάδα 19: Προκαθορισμένη ταυτότητα κωδικού

Μετάβαση στην ομάδα Έξοδος

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ (*)

Ταυτότητα αναγνώρισης γραμμωτού κώδικα

Η ταυτότητα αναγνώρισης γραμμωτού κώδικα είναι ένας προαιρετικός κωδικός για την αναγνώριση του γραμμωτού κώδικα της ετικέτας που σαρώνει ο χρήστης. Ανατρέξτε στην Προκαθορισμένη ταυτότητα γραμμωτού κώδικα για τον κωδικό ταυτότητας.

Ομάδα 20: Ρύθμιση καθορισμένης από το χρήστη ταυτότητας κωδικού

Μετάβαση στην ομάδα Έξοδος

ΚΩΔΙΚΟΣ 39/ΚΩΔΙΚΟΣ 32 ΕΝΑΛΛΑΣΣΟΜΕΝΟ 2 ΑΠΟ 5

BIOMHXANIKO 2 AΠΟ 5 MATRIX 2 AΠΟ 5

CHINA POSTAGE ΚΩΔΙΚΟΣ 128

ΚΩΔΙΚΟΣ 93 ΚΩΔΙΚΟΣ 11

MSI/PLESSEY CODABAR/NW7

EAN-13 EAN-8

Σημείωση: Ανατρέξτε στον πίνακα ASCII και σαρώστε τις δύο δεκαεξαδικές ετικέτες του πίνακα δεκαεξαδικού συστήματος που αντιστοιχούν σε έναν χαρακτήρα.

Προειδοποίηση: Βεβαιωθείτε ότι έχετε Απενεργοποιήσει την Προκαθορισμένη ταυτότητα κωδικού (ομάδα 19) πριν τη ρύθμιση.

Ομάδα 21: Ενεργοποίηση όλων των γραμμωτών κωδίκων

Μετάβαση στην ομάδα Έξοδος

ΕΝΕΡΓΟΠΟΪΗΣΗ ΌΛΩΝ ΤΩΝ ΓΡΑΜΜΩΤΩΝ ΚΩΔΪΚΩΝ

Ομάδα 22: Προσομοίωση κουμπιών λειτουργίας

Μετάβαση στην ομάδα Έξοδος

ΕΝΕΡΓΟΠΟΙΗΜ'ΕΝΟ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ (*)

Ενεργοποίηση προσομοίωσης κουμπιών λειτουργίας:
1) Σαρώστε την ετικέτα «Enter group 22» (Μετάβαση στην ομάδα 22).
2) Σαρώστε την ετικέτα «Enable» (Ενεργοποίηση).
3) Σαρώστε την ετικέτα «Exit» (Έξοδος).

Για να συνδέσετε ένα κουμπί λειτουργίας με δεδομένα εισόδου, ανατρέξτε στην ετικέτα του Κουμπιού λειτουργίας για να βρείτε την αντιστοιχία του στο δεκαεξαδικό σύστημα.

Παράδειγμα: Δεδομένα προοιμίου με το F1

1) Σαρώστε την ετικέτα «Enter Group 22» (Μετάβαση στην ομάδα 22).

2) Σαρώστε την ετικέτα «Enable» (Ενεργοποίηση).

3) Σαρώστε αντιστοίχως τις ετικέτες 0 και 1 στον πίνακα δεκαεξαδικού συστήματος.

4) Σαρώστε την ετικέτα «Confirm» (Επιβεβαίωση) στον πίνακα δεκαεξαδικού συστήματος.

5) Σαρώστε την ετικέτα «Exit» (Έξοδος).

Πίνακας κουμπιού λειτουργίας (Πίνακας πλήρους ASCII Κωδικού 39)
F1:01 F2:02 F3	03 F4:04
F5:05 F6:06 F7	07 F8:08
F9:09 F10:0A F	11:0B F12:0C
Enter:0D Tab:0E	BS:0F Πάνω:10
Κάτω:11 Αριστερά:12 Home:14 End:15
PgUp:16	PgDn:17	Ins:18 Del:19
Esc:1B	Δεξιά:13	S-Tab:1C

Για να σαρώσετε την ετικέτα γραμμωτού κώδικα ενός κουμπιού λειτουργίας, θα πρέπει να έχει ενεργοποιηθεί ο πλήρης ASCII. Ανατρέξτε στον Πίνακα πλήρους ASCII Κωδικού 39 για την παραγωγή της ετικέτας γραμμωτού κώδικα του κουμπιού λειτουργίας.

Ενεργοποίηση πλήρους ASCII Κωδικού 39

Ομάδα 23: Γενικές παράμετροι

ΜΕΤΑΒΑΣΗ ΣΤΗΝ ΟΜΑΔΑ ΈΞΟΔΟΣ

UNIVERSAL ΛΕΙΤΟΥΡΓΙΑ ΑΤ

Ρυθμίσεις Έντασης & Διάρκειας βομβητή

ΕΝΤΑΣΗ ΒΟΜΒΗΤΗ (προεπιλογή: 21) ΔΙΑΡΚΕΙΑ ΒΟΜΒΗΤΗ (προεπιλογή: ΑΑ)

Για τη ρύθμιση προεπιλεγμένης Έντασης ή Διάρκειας βομβητή:

1) Σαρώστε την ετικέτα «Enter group 23» (Μετάβαση στην ομάδα 23).
2) Σαρώστε την ετικέτα «Buzzer Pitch» (Ένταση βομβητή) ή «Buzzer Duration» (Διάρκεια βομβητή).
3) Σαρώστε τις διψήφιες ετικέτες στον πίνακα δεκαεξαδικού συστήματος.
4) Σαρώστε την ετικέτα «Confirm» (Επιβεβαίωση) στον πίνακα δεκαεξαδικού συστήματος.
5) Σαρώστε την ετικέτα «Exit» (Έξοδος).

Ενεργοποίηση βομβητή

ΕΝΕΡΓΟΠΟΙΗΜΕΝΟ (*) ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

Παράρτημα:

Κωδικός λειτουργίας για PC XT/AT

Κωδικός λειτουργίας για PC XT/AT

Πάνω (\P) Κάτω (\Q) Αριστερά (\$R)

Δεξιά (\S) End (\U) (\$B)

PgUp (\$V)

PgDn (\$W)

Ins (\$X)

Esc (%A)

Home (\$T)

Del (\$Y)

Πίνακας δεκαεξαδικού συστήματος: ΔΕΚΑΕΞΑΔΙΚΟ ΣΥΣΤΗΜΑ

ΠΙΝΑΚΑΣ ASCII

ASCII HEX DEC ASCII HEX DEC ASCII HEX DEC ASCII HEX DEC
NUL 00 0 [Space] 20 32 @ 40 64`60 96
SOH	01	1	!	21	33		A	41	65	a	61	97
STX	02	2	"	22	34		B	42	66	b	62	98
ETX	03	3	#	23	35		C	43	67	c	63	99
EOT	04	4	$	24	36		D	44	68	d	64	100
ENQ	05	5	%	25	37		E	45	69	e	65	101
ACK	06	6	&	26	38		F	46	70	f	66	102
BEL	07	7	'	27	39		G	47	71	g	67	103
BS	08	8	(	28	40		H	48	72	h	68	104
HT	09	9	)	29	41		I	49	73	i	69	105
LF	0A	10	*	2A	42		J	4A	74	j	6A	106
VT	0B	11	+	2B	43		K	4B	75	k	6B	107
FF	0C	12	,	2C	44		L	4C	76	l	6C	108
CR	0D	13	-	2D	45		M	4D	77	m	6D	109
SO	0E	14	.	2E	46		N	4E	78	n	6E	110
SI	0F	15	/	2F	47		O	4F	79	o	6F	111
DLE	10	16	0	30	48		P	50	80	p	70	112
DC1	11	17	1	31	49		Q	51	81	q	71	113
DC2	12	18	2	32	50		R	52	82	r	72	114
DC3	13	19	3	33	51		S	53	83	s	73	115
DC4	14	20	4	34	52		T	54	84	t	74	116
NAK	15	21	5	35	53		U	55	85	u	75	117
SYN	16	22	6	36	54		V	56	86	v	76	118
ETB	17	23	7	37	55		W	57	87	w	77	119
CAN	18	24	8	38	56		X	58	88	x	78	120
EM	19	25	9	39	57		Y	59	89	y	79	121
SUB	1A	26	:	3A	58		Z	5A	90	z	7A	122
ESC	1B	27	;	3B	59		[	5B	91	{	7B	123
FS	1C	28	<	3C	60		\	5C	92	|	7C	124
GS	1D	29	=	3D	61		]	5D	93	}	7D	125
RS	1E	30	>	3E	62		^	5E	94	~	7E	126
US	1F	31	?	3F	63		_	5F	95	DEL	7F	127

Για παράδειγμα:

ΚΩΔΙΚΑΣ ASCII	HEX
ESC	1B
DEL	7F

Πίνακας μετατροπής από το δεκαεξαδικό στο δεκαδικό σύστημα

L H	01	234	567	89AB	CDEF
00	123	4567	8910	1111	1213	1415
116	1718	1920	2122	2324	2526	2728	2930	31
232	3334	3536	3738	3940	4142	4344	4546	47
348	4950	5152	5354	5556	5758	5960	6162	63
464	6566	6768	6970	7172	7374	7576	7778	79
580	8182	8384	8586	8788	8990	9192	9394	95
696	9798	99100	1011	102103	104105	106106	107108	109110	111
711	113114	115116	117118	119120	121122	121122	123124	125126	127
8128	129130	131132	133134	135136	137138	139140	141142	143
9144	145146	147148	149150	151152	153154	155156	157158	159
A160	161162	163164	165166	167168	169170	171172	173174	175
B176	177178	179180	181182	183184	185186	187188	189190	191
C192	193194	195196	197198	199200	201202	203204	205206	207
D208	209210	211212	213214	215216	217218	219220	221222	223
E224	225226	227228	229230	231232	233234	235236	237238	239
F240	241242	243244	245246	247248	249250	251252	253254	255

Για παράδειγμα:

Δεκαδικό ΔΕΚΑΕΞΑΔΙΚΟ ΣΥΣΤΗΜΑ
11 0B H:0 L:B
83 53 H:5 L:3
213 D5	H:D L:5

Προκαθορισμένη ταυτότητα γραμμωτού κώδικα

Σύμβολο γραμμωτού κώδικα Αναγνωριστική ταυτότητα
EAN-13 A
EAN-8 B
UPCE C
ΚΩΔΙΚΟΣ 39/ΚΩΔΙΚΟΣ 32 D
CODABAR E
Matrix 2 ΑΠΟ 5 F
Βιομηχανικό 2 ΑΠΟ 5/IATA G
Εναλλασσόμενο 2 ΑΠΟ 5 H
Κωδικός 128 I
Κωδικός 93 J
Κωδικός 11 K
MSI-PLESSEY	L

Σημείωση:

Οι προεπιλεγμένες τιμές ταυτότητας της Προκαθορισμένης ταυτότητας γραμμωτού κώδικα μπορούν να αλλάξουν εφόσον έχει ρυθμιστεί Καθορισμένη από το χρήστη ταυτότητα κωδικού και οι τιμές της Αναγνωριστική ταυτότητας έχουν αντικατασταθεί.

ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΑΚΙΔΩΝ

Αρθρωτό βύσμα 10 ακίδων

Αρσενικό RJ-45 10P10C	TTL WAND	KB RS-232 KB USB
1 X X x X
2 x X X X
3 PWR-CTL x X x
4 GND GND	GND GND		GND
5	ΚΑΛΗΑΝΑΓΝΩΣΗ	ΚΑΛΗΑΝΑΓΝΩΣΗ	ΔΕΔΟΜΕΝΑΥΠΟΛΟΓΙΣΤΗ	X	ΔΕΔΟΜΕΝΑΥΠΟΛΟΓΙΣΤΗ
6	ΗΜΕΡΟΜΗΝΙΑ	ΗΜΕΡΟΜΗΝΙΑ	PC-CLK	X	PC-CLK
7	VCC	VCC	VCC	VCC	VCC
8	SW-DET	x	KB-CLK	X	X
9	S.O.S.	X	ΔΕΔΟΜΕΝΑKB	x	X
10	x	x	x	RX	x

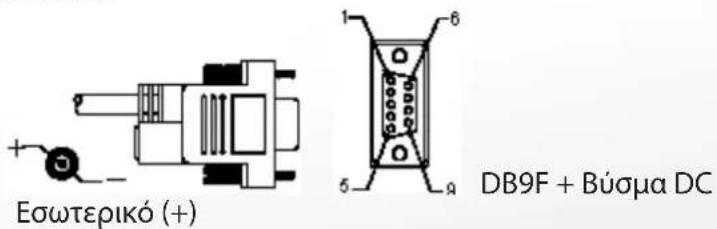

'Εξοδος σήματος RS-232

Λειτουργία	DB9F+DC (ή χωρίς DC)
GND	5
CTS	7
RTS	8
RX	3
TX	2
VCC+5V	9

Σημείωση:

Για τις εφαρμογές υπολογιστή απαιτείται καλώδιο με βύσμα ρεύματος DC για την υποστήριξη εξωτερικής τροφοδοσίας.

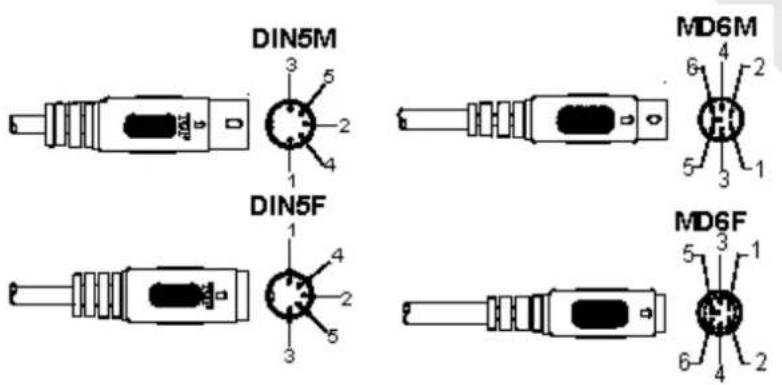

'Εξοδος σήματος πληκτρολογίου

Λειτουργία Din	5F Din5M Mini-Din6M Mini-Din6F
GND 4 4 3 3
PC_Data --- 2 1 ---
PC_CLK --- 1 5 ---
VCC+5V 5 5 4 4
KB_CLK 1 --- --- 5
KB_Data 2 --- --- 1

'Εξοδος σήματος USB

Λειτουργία	USB-A
GND	4
VCC	1
D+	3
D-	2

Προφυλάξεις ασφαλείας:

Μην εκθέτετε το προϊόν σε νερό ή υγρασία.

Συντήρηση:

Καθαρίστε μόνο με ένα στεγνό πανί.

Μη χρησιμοποιείτε διαλύτες ή λειαντικά.

Εγγύηση:

Ουδεμία εγγύηση ή ευθύνη δεν είναι αποδεκτή σε περίπτωση αλλαγής ή μετατροπής του προϊόντος ή βλάβης που προκλήθηκε λόγω εσφαλμένης χρήσης του προϊόντος.

Δήλωση αποποίησης ευθύνης:

Το σχέδιο και τα χαρακτηριστικά μπορούν να αλλάξουν χωρίς καμία προειδοποίηση. Όλα τα λογότυπα, οι επωνυμίες και οι ονομασίες προϊόντων είναι εμπορικά σήματα ή σήματα κατατεθέντα των αντίστοιχων κατόχων και δια του παρόντος αναγνωρίζονται ως τέτοια. Αυτό το εγχειρίδιο συντάχτηκε με προσοχή. Μοτόσο, δεν προκύπτουν δικαιώματα. Η König Electronic δεν φέρει καμία ευθύνη για σφάλματα σε αυτό το εγχειρίδιο ή στις συνέπειές τους.

Φυλάξτε το παρόν εγχειρίδιο και τη συσκευασία για μελλοντική αναφορά.

Απόρριψη:

Το συγκεκριμένο προϊόν έχει επισημανθεί με αυτό το σύμβολο. Αυτό σημαίνει ότι οι μεταχειρισμένες ηλεκτρικές και ηλεκτρονικές συσκευές δεν πρέπει να αναμειγνύονται με τα κοινά οικιακά απορρίμματα. Υπάρχει ξεχωριστό σύστημα συλλογής για αυτά τα αντικείμενα.

Το προϊόν αυτό κατασκευάστηκε και παρέχεται σε συμμόρφωση με το σύνολο των αντίστοιχων κανονισμών και οδηγιών που ισχύουν για τα κράτη μέλη της Ευρωπαϊκής Ένωσης. Επίσης, συμμορφώνεται με το σύνολο των ισχυουσών προδιαγραφών και κανονισμών της χώρας διάθεσης.

Επίσημη τεκμηρίωση διατίθεται κατόπιν αιτήματος. Η τεκμηρίωση περιλαμβάνει, χωρίς περιορισμό, τα εξής: Δήλωση Συμμόρφωσης (και ταυτότητα προϊόντος), Δελτίο Δεδομένων Ασφάλειας Υλικού, έκθεση δοκιμής προϊόντος.

Επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών μας για υποστήριξη:

από τον ιστότοπο: http://www.nedis.com/en-us/contact/contact-form.htm

μέσω ηλεκτρονικού ταχυδρομείου: [e-mail]

Τηλεφωνικά: [phone] (κατά τη διάρκεια των ωρών εργασίας)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, OΛΛANΔIA
