PRF0120528 - κουκούλα κουζίνας ELICA - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	Elica
Μοντέλο	PRF0120528
Τύπος προϊόντος	Απορροφητήρας κουζίνας
Έκδοση λειτουργίας	Ανακύκλωση (με φίλτρο ενεργού άνθρακα) ; δυνατότητα εξωτερικής αναρρόφησης με προαιρετικό κιτ
Εγκατάσταση	Στερέωση στην οροφή
Χειριστήρια	Αφής στη κουκούλα + τηλεχειριστήριο (περιλαμβάνεται)
Αριθμός ταχυτήτων αναρρόφησης	4 (1 χαμηλή, 2 μεσαία, 3 υψηλή, 4 εντατική περιορισμένη σε 5 λεπτά)
Φωτισμός	LED : φωτισμός της εστίας και διάχυτο φως (ανάλογα με το μοντέλο)
Αυτόματη λειτουργία	Ναι, με ανιχνευτή καπνού για αυτόματη ρύθμιση της ταχύτητας
Συμβατότητα SNAP®	Ναι (πρόσθετη μονάδα αναρρόφησης)
Φίλτρο λίπους	Μεταλλικό, πλενόμενο στο πλυντήριο πιάτων (μέγ. 70°C) ; αντικατάσταση κάθε 2 χρόνια
Φίλτρο ενεργού άνθρακα	Πλενόμενο με νερό ή στο πλυντήριο πιάτων (65°C) ; αντικατάσταση κάθε 3 χρόνια
Ένδειξη κορεσμού φίλτρων	Ναι, με κόκκινη LED (σταθερή για λίπος, αναβοσβήνει για άνθρακα)
Καθυστερημένη διακοπή	Ναι, προγραμματιζόμενη μέσω τηλεχειριστηρίου: 20 λεπτά (ταχύτητα 1), 15 λεπτά (ταχύτητα 2), 10 λεπτά (ταχύτητα 3)
Ηλεκτρική τροφοδοσία	220-240 V ~ 50/60 Hz
Ελάχιστη απόσταση ασφαλείας	50 cm (ηλεκτρική κουζίνα) / 65 cm (κουζίνα αερίου ή μικτή)
Τύπος λαμπτήρα	LED (αντικατάσταση από το τμήμα εξυπηρέτησης)
Πρότυπα ασφαλείας και απόδοσης	EN/IEC 60335-1, EN/IEC 60335-2-31, EN 55014, κλπ.
Βάρος	Χειρισμός από δύο ή περισσότερα άτομα (βάρος δεν αναφέρεται)
Διαθέσιμα ανταλλακτικά	Φίλτρα λίπους, φίλτρα άνθρακα, λαμπτήρες LED, τηλεχειριστήριο

Συχνές ερωτήσεις - PRF0120528 ELICA

Πώς να καθαρίσετε το φίλτρο λίπους του απορροφητήρα;

Το φίλτρο λίπους πρέπει να καθαρίζεται τουλάχιστον μία φορά το μήνα. Μπορείτε να το πλύνετε στο πλυντήριο πιάτων σε χαμηλή θερμοκρασία (μέγ. 70°C) με ένα μη επιθετικό απορρυπαντικό. Μετά το πλύσιμο, στεγνώστε το στο φούρνο στους 100°C για μία ώρα. Συνιστάται η αντικατάσταση του φίλτρου κάθε 2 χρόνια.

Πώς να συντηρήσετε το φίλτρο ενεργού άνθρακα;

Το φίλτρο ενεργού άνθρακα μπορεί να πλένεται κάθε δύο μήνες με ζεστό νερό και ένα ήπιο απορρυπαντικό ή στο πλυντήριο πιάτων στους 65°C (πλήρης κύκλος χωρίς πιάτα). Μετά το πλύσιμο, στεγνώστε το στο φούρνο στους 100°C για 10 λεπτά. Αντικαταστήστε το κάθε 3 χρόνια ή εάν έχει υποστεί ζημιά.

Τι να κάνετε αν ανάψει η ένδειξη κορεσμού των φίλτρων;

Εάν η LED L1 είναι σταθερή κόκκινη, καθαρίστε το φίλτρο λίπους. Εάν αναβοσβήνει κόκκινη, καθαρίστε το φίλτρο άνθρακα. Μετά τη συντήρηση, επαναφέρετε το σήμα πατώντας ταυτόχρονα τα πλήκτρα T1 και T2 της κουκούλας για τουλάχιστον 5 δευτερόλεπτα, με την κουκούλα σβηστή.

Πώς να συσχετίσετε το τηλεχειριστήριο με την κουκούλα;

Για να συσχετίσετε το τηλεχειριστήριο, πατήστε παρατεταμένα τα πλήκτρα T2 + T5 του τηλεχειριστηρίου μέσα στο πρώτο λεπτό από την ενεργοποίηση της κουκούλας. Οι LED της κουκούλας θα αναβοσβήσουν για να επιβεβαιώσουν τη συσχέτιση.

Ποιες είναι οι αποστάσεις ασφαλείας που πρέπει να τηρούνται κατά την εγκατάσταση;

Η ελάχιστη απόσταση μεταξύ της επιφάνειας μαγειρέματος και του χαμηλότερου σημείου της κουκούλας είναι 50 cm για ηλεκτρικές κουζίνες και 65 cm για κουζίνες αερίου ή μικτές. Εάν οι οδηγίες της συσκευής μαγειρέματος ορίζουν μεγαλύτερη απόσταση, τηρήστε την.

Πώς να ενεργοποιήσετε την αυτόματη λειτουργία με αισθητήρα;

Για να ενεργοποιήσετε την αυτόματη λειτουργία, πατήστε ταυτόχρονα τα πλήκτρα T1 και T2 της κουκούλας. Η LED L1 θα ανάψει με πολλά χρώματα και η LED L2 θα ανάψει λευκή. Η κουκούλα θα ρυθμίσει την ταχύτητα ανάλογα με τον ανιχνευόμενο καπνό.

Τι να κάνετε σε περίπτωση διακοπής ρεύματος; Χάνεται η βαθμονόμηση;

Μετά από διακοπή ρεύματος, πραγματοποιείται αυτόματα αυτόματη βαθμονόμηση του αισθητήρα (διάρκεια περίπου 5 λεπτά, οι LED L1 και L2 αναβοσβήνουν λευκό). Δεν απαιτείται καμία χειροκίνητη ενέργεια.

Πώς να αντικαταστήσετε τους λαμπτήρες LED της κουκούλας;

Οι λαμπτήρες LED πρέπει να αντικαθίστανται από το εξουσιοδοτημένο τμήμα εξυπηρέτησης. Επικοινωνήστε με την τεχνική υποστήριξη για να αγοράσετε τα κατάλληλα ανταλλακτικά LED.

Μπορεί η κουκούλα να χρησιμοποιηθεί με κουζίνα αερίου;

Ναι, αλλά τηρείτε αυστηρά την απόσταση ασφαλείας των 65 cm. Επιπλέον, ο χώρος πρέπει να αερίζεται επαρκώς όταν η κουκούλα χρησιμοποιείται με συσκευές αερίου.

Πώς να απενεργοποιήσετε το ηχητικό σήμα ή την ένδειξη κορεσμού του φίλτρου άνθρακα;

Με την κουκούλα σβηστή, πατήστε ταυτόχρονα τα T1 και T2 μέχρι το ηχητικό σήμα, αφήστε τα και μετά πατήστε ξανά σύντομα και τα δύο πλήκτρα. Η LED L1 αλλάζει από σταθερή σε αναβοσβήνουσα (σήμα απενεργοποιημένο). Επαναλάβετε τη διαδικασία για επανενεργοποίηση.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PRF0120528 ELICA

EL OΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ

Ακολουθήστε αυστηρά τις οδηγίες που αναφέρονται σε αυτό το εγχειρίδιο. Δεν αναλαμβάνουμε καμία ευθύνη για τυχόν δυσχέρειες, ζημιές ή πυρκαγιές που προκαλούνται και προέρχονται από την μη τήρηση των οδηγιών που αναφέρονται σε αυτό το εγχειρίδιο. Ο απορροφητήρας έχει κατασκευαστεί για την απορρόφηση καπνών και ατμών μαγειρέματος και έχει σχεδιαστεί αποκλειστικά για οικιακή χρήση

! Είναι σημαντικό να διατηρήστε το παρόν εγχειρίδιο για να το συμβουλεύεστε οποιαδήποτε στιγμή το χρειάζεστε! Σε περίππωση πώλησης, δανεισμού ή μετακόμισης, βεβαιωθείτε ότι βρίσκεται συσκευασμένο μαζί με το προϊόν!
! Διαβάστε προσεκτικά τις οδηγίες: περιέχουν χρήσιμες πληροφορίες για την εγκατάσταση και χρήση του προϊόντος και για την ασφάλεια σας!
! Μην επιφέρετε ηλεκτρικές ή μηχανικές αλλαγές στο προϊόν ή στους σωλήνες εξαέρωσης!
! Πρίν προχωρήστε σ την εγκατάσταση της συσκευής βεβαιωθήτε ότι όλα τα εξαρτήματα δεν έχουν υποστεί ζημιά. Σε αντίθετη περίπτωση να έρθετε σε επαφή με τον πωλητή σας και να μην συνεχίσετε με την εγκατάσταση.

Σημείωση: Οι ειδικές ενδείξεις με το σύμβολο “(*)” είναι εξαρτήματα που παρέχονται προαιρετικά μόνο σε μερικά μοντέλα ή δεν παρέχονται καθόλου και πρέπει να αποκτηθούν.

Ο απορροφητήρας μπορεί να παρουσιάσει διαφορές σε σχέση με τα σχέδια του παρόντος εγχειρίδιου. Παρόλα αυτά, οι οδηγίες χρήσης, συντήρησης και εγκατάστασης παραμένουν οι ίδιες.

⚠️ Προηδοποιησεις

Πριν εκτελέσετε οποιαδήποτε διαδικασία καθαρισμού ή συντήρησης, αποσυνδέστε τη

συσκευή από το ρεύμα, βγάζοντας το φις από την πρίζα ή κλείνοντας την ηλεκτρική παροχή.

Για όλες τις εργασίες εγκατάστασης και συντήρησης χρησιμοποιείτε γάντια εργασίας.

Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω και από άτομα με μειωμένες σωματικές, αισθητηριακές ή πνευματικές δυνατότητες ή έλλειψη εμπειρίας και γνώσης, εάν επιβλέπονται

ή έχουν λάβει οδηγίες σχετικά με τη χρήση της συσκευής με ασφαλή τρόπο και κατανοούν τους κινδύνους που ενέχονται.

Μην αφήνετε μικρά παιδιά να παίζουν με τη συσκευή.

Ο καθαρισμός και η συντήρηση δεν πρέπει να πραγματοποιούνται από παιδιά χωρίς επίβλεψη.

Όταν στον χώρο που λειτουργεί ο απορροφητήρας υπάρχουν και συσκευές καύσης αερίου ή άλλων καυσίμων, πρέπει να εξασφαλίζεται πάντα επαρκής αερισμός.

Ο απορροφητήρας πρέπει να καθαρίζεται συστηματικά, τόσο εσωτερικά όσο και εξωτερικά (ΤΟΥΛΑΧΙΣΤΟΝ ΜΙΑ ΦΟΡΑ ΤΟΝ ΜΗΝΑ), σε κάθε περίπτωση δώστε μεγάλη προσοχή στις οδηγίες συντήρησης του παρόντος εγχειριδίου.

Η μη τήρηση των κανονισμών σχετικά με τον καθαρισμό του απορροφητήρα και την αντικατάσταση και καθαρισμό των φίλτρων μπορεί να προκαλέσει πυρκαγιές.

Απαγορεύεται αυστηρά το μαγείρεμα σε φλόγα (φλαμπέ) κάτω από τον απορροφητήρα.

Η χρήση ελεύθερης φλόγας καταστρέφει τα φίλτρα και μπορεί να προκαλέσει πυρκαγιά, για αυτό θα πρέπει να αποφεύγεται.

Το τηγάνισμα πρέπει να γίνεται υπό έλεγχο έτσι ώστε να αποφευχθεί φωτιά από υπερθέρμανση λαδιού.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν η μονάδα εστιών βρίσκεται σε λειτουργία, τα προσβάσιμα μέρη του απορροφητήρα μπορεί να είναι ζεστά.

Αντικαταστήστε τον λαμπτήρα μονο με ίδιου τύπου λαμπτήρα (βλέπε κεφάλαιο συντήρησης/αντικατάστασης λαμπτήρων του παρόντος εγχειριδίου).

Προειδοποίηση! Μη συνδέετε τη συσκευή στο ηλεκτρικό

δίκτυο εάν δεν έχει ολοκληρωθεί η εγκατάσταση.

Πρέπει να τηρούνται πιστά όλοι οι ισχύοντες τοπικοί κανονισμοί για τα τεχνικά μέτρα και τα μέτρα ασφαλείας της εκκένωσης των καπνών.

Ο αέρας που αποβάλλεται δεν πρέπει να κατευθύνεται σε αγωγό που χρησιμοποιείται για την εκκένωση καπνών που παράγονται από συσκευές καύσης αερίου ή άλλου είδους καύση.

Μη χρησιμοποιείτε ή μην αφήνετε τον απορροφητήρα χωρίς λάμπες σωστά τοποθετημένες, εξαιτίας ενδεχόμενου κινδύνου ηλεκτροπληξίας.

Μη χρησιμοποιείτε ποτέ τον απορροφητήρα αν δεν είναι σωστά τοποθετημένο το μεταλλικό πλέγμα!

Μη χρησιμοποιείτε ΠΟΤΕ τον απορροφητήρα σαν επίπεδο στήριξης, εκτός αν αναφέρεται ρητά στο εγχειρίδιο.

Χρησιμοποιήστε μόνο τις βίδες στερέωσης που παρέχονται με το προϊόν εγκατάστασης ή, αν δεν παρέχονται, προμηθευτείτε τον σωστό τύπο βιδών. Χρησιμοποιήστε το σωστό μέγεθος βιδών, όπως ορίζεται στις Οδηγίες εγκατάστασης. Σε περίπτωση αμφιβολίας, συμβουλευτείτε αντιπρόσωπο ή εξουσιοδοτημένο κέντρο εξυπηρέτησης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Εάν η εγκατάσταση βιδών και στηριγμάτων στερέωσης δεν γίνει σύμφωνα με τις οδηγίες, μπορεί να προκληθούν κινδύνοι ηλεκτρικής φύσεως.

Σημείωση: Τυχόν ατέλειες όσον αφορά την αισθητική πλευρά πρέπει να θεωρούνται ως ιδιαίτερα χαρακτηριστικά του ίδιου του προϊόντος.

Αυτή η συσκευή φέρει σήμανση σύμφωνα με την Ευρωπαϊκή οδηγία 2012/19/ΕС σχετικά με τα Απορριπτόμενα ηλεκτρικά και ηλεκτρονικά εξαρτήματα (WEEE).

Εξασφαλίζοντας ότι το προϊόν αυτό απορρίπτεται σωστά, θα βοηθήσετε στην πρόληψη πιθανά αρνητικών επιπτώσεων για το περιβάλλον και την ανθρώπινη υγεία, οι οποίες θα μπορούσαν να δημιουργηθούν από τον ακατάλληλο χειρισμό αυτού το προϊόντος ως απόρριμμα.

Το σύμβολο ■ πάνω στο προϊόν, ή στα έγγραφα που συνοδεύουν το προϊόν, υποδεικνύει ότι αυτή η συσκευή δεν μπορεί να θεωρηθεί οικιακό απόρριμμα. Αντί για αυτό θα πρέπει να παραδοθεί στο κατάλληλο σημείο περισυλλογής για την ανακύκλωση των ηλεκτρικών και ηλεκτρονικών εξαρτημάτων. Η απόρριψή του πρέπει να πραγματοποιείται τηρώντας την τοπική νομοθεσία για την διάθεση των απορριμμάτων.

Για πιο λεπτομερείς πληροφορίες σχετικά με την επεξεργασία, την περισυλλογή και την ανακύκλωση αυτού του προϊόντος, παρακαλούμε επικοινωνήστε με το αρμόδιο γραφείο την τοπικής αυτοδιοίκησης, την τοπική σας υπηρεσία αποκομιδής οικιακών απορριμμάτων ή το κατάστημα όπου αγοράσατε αυτό το προϊόν.

Η συσκευή έχει σχεδιαστεί, δοκιμαστεί και κατασκευαστεί σύμφωνα με την:

• Ασφάλεια: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC

62233.

- Επίδοση: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Προτάσεις για μια σωστή χρήση ούτως ώστε να μειωθούν οι περιβαλλοντικές επιπτώσεις: Ενεργοποιήστε τον απορροφητήρα στην ελάχιστη ταχύτητα όταν αρχίσετε το μαγείρεμα και αφήστε τον αναμμένο για λίγα λεπτά μετά το τέλος του μαγειρέματος. Αυξήστε την ταχύτητα μόνο σε περίπτωση μεγάλης συγκέντρωσης καπνού και ατμού και χρησιμοποιήστε την επιταχυνόμενη ταχύτητα μόνο σε ακραίες καταστάσεις. Αντικαταστήστε το φίλτρο ενεργού άνθρακα όταν θα πρέπει να διατηρηθεί μια καλή απόδοση της μείωσης της οσμής. Καθαρίστε το φίλτρο λίπους όταν θα πρέπει να διατηρηθεί μια καλή απόδοση του φίλτρου λίπους. Χρησιμοποιήστε τη μέγιστη διάμετρο του συστήματος των σωληνώσεων που υποδεικνύεται στο εγχειρίδιο αυτό, ούτως ώστε να βελτιστοποιηθεί η απόδοση και να ελαχιστοποιηθεί ο θόρυβος.

Χρήση

Ο απορροφητήρας έχει σχεδιαστεί για να χρησιμοποιηθεί σε τύπο φιλτραρίσματος εσωτερικής κυκλοφορίας.

Οι καπνοί και οι ατμοί του μαγειρέματος απορροφούνται στο εσωτερικό του απορροφητήρα, φιλτράρονται και καθαρίζονται περνόντας διά μέσου του/των φίλτρου/φίλτρωνγια τα λίποι και του/των φίλτρου/φίλτρων άνθρακα των οποίων ΠΡΕΠΕΙ να είναι εφοδιασμένος ο απορροφητήρας.

Προσοχή

Μπορείτε να αγοράσετε το σετ για την λειτουργία απορρόφησης.

Σε αυτή την περίπτωση, δεν πρέπει να εγκαταστήσετε το φίλτρο άνθρακα.

Επιπλέον, η χρήση του σετ απορρόφησης μπορεί να απαιτεί εγκατάσταση απορροφητήρα διαφορετική από αυτήν που παρουσιάζεται στο παρόν εγχειρίδιο, για αυτό τον λόγο πριν να προχωρήσετε στην εγκατάσταση του απορροφητήρα., αγοράστε το σετ για την λειτουργία απορρόφησης και συμβουλευτείτε τις οδηγίες που παρέχονται με το σετ.

Εγκατασταση

Η ηλεκτρονική και μηχανική εγκατάσταση πρέπει να γίνεται αποκλειστικά από εξειδικευμένα άτομα.

Η ελάχιστη απόσταση μεταξύ της επιφάνειας της βάσης εστιών και του κατώτερου μέρους του απορροφητήρα κουζίνας δεν πρέπει να είναι μικρότερη των 50εκ. στην περίπτωση ηλεκτρικών κουζινών και των 65εκ στην περίπτωση κουζινών υγραερίου ή μικτών.

Εάν οι οδηγίες εγκατάστασης για βάση εστιών με αέριο καθορίζουν μια μεγαλύτερη απόσταση, πρέπει να την λάβετε υπόψη.

Ηλεκτρικη συνδεση

Η παρεχόμενη τάση του ρεύματος πρέπει να αντιστοιχεί στην

τάση που προβλέπεται από την ειδική ετικέτα που βρίσκεται στο εσωτερικό του απορροφητήρα.

Το προιόν είναι σχεδιασμένο γιά την απευθείας σύνδεση με το ρεύμα. Εφαρμόστε έναν διπολικό διακόπτη που πληρεί τους κανόνες ασφαλείας, ώστε να εξασφαλίζει την ολική αποσύνδεση από την πηγή ρεύματος σε περίπτωση υπέρτασης III, σύμφωνα με τούς όρους εγκατάστασης του προιόντος.

ΠΡΟΣΟΧΗ! Το αντικείμενο Β (υποστήριγμα για βίδωμα στο ταβάνι), περιέχει ηλεκτρική σύνδεση (κίτρινο- πράσινο) που πρέπει να συνδεθεί με την γείωση του οικιακού ηλεκτρικού σας συστήματος.. Εικ. 16-17

⚠️ ΠΡΟΣΟΧΗ! Δώστε ιδιέταιρη προσοχή στην τοποθέτηση του περισευόμενου καλωδίου: η αμέλεια στην σωστή τοποθέτηση του μπορεί να προκαλέσει σοβαρές βλάβες στην συσκευή και υπάρχει κίνδυνος ηλεκτροπληξίας γιά τον χρήστη ή τον εφαρμοστή.

Προσοχη! Η αντικατάσταση του καλωδίου διασυνδέσεως πρέπει να γίνεται αποκλειστικά από το εξουσιοδοτημένο και εξειδικευμένο συνεργείο τεχνικής βοήθειας.

Εγκατασταση

Πρίν να αρχίσετε με την εγκατάσταση:

• Ελέγξτε ότι το προϊόν που αγοράσατε έχει το κατάλληλο μέγεθος για τον επιλεγμένο χώρο εγκατάστασης.
  • Για να αφαιρέσετε, δείτε επίσης τις σχετικές παραγράφους.
• Αφαιρέστε το ή τα φίλτρα ενεργού άνθρακα, εάν παρέχονται (δείτε επίσης τη σχετική παράγραφο). Αυτό ή αυτά τοποθετούνται μόνο εάν θέλετε να χρησιμοποιήσετε τον απορροφητήρα με τον τύπο φιλτραρίσματος.
• Ελέγξτε (για την μεταφορά της συσκευής) ότι δεν υπάρχει άλλο παρεχόμενο υλικό μέσα στον απορροφητήρα (π.χ. πακέτα με βίδες, εγγυήσεις, κλπ), τελικώς αφαιρέστε τα και κρατήστε τα.

Αυτού του είδους ο απορροφητήρας πρέπει να στερεωθεί στο ταβάνι.

Προϊόν με μεγάλο βάρος. Η μετακίνηση και η εγκατάσταση του απορροφητήρα πρέπει να γίνει τουλάχιστον από δύο ή περισσότερους ανθρώπους.

Ο απορροφητηρας περιέχει βύσματα στερέωσης για να εξασφαλίζουν τη στήριξη του απορροφητήρα στους περισσότερους τύπους τοιχωμάτων/οροφών. Είναι όμως αναγκαίο να συμβουλευτούμε έναν ειδικευμένο τεχνίτη για να σιγουρευτούμε για την καταλληλότητα των υλικών ανάλογα με τον τύπο του τοιχώματος/οροφής. Το τοίχωμα/οροφή πρέπει να ειναι αρκετά ανθεκτικό ώστε να αντέχει το βαρος του απορροφητήρα. Μην επικολάτε τον απορροφητήρα με σιλικόνη ή με στόκο στον τοίχο. Η στερέωση πρέπει να γίνεται μόνο με τα κατάλληλα στηρίγματα.

Λειτουργια

Ο απορροφητήρας διαθέτει έναν έλεγχο που είναι εγκατεστημένος στον απορροφητήρα και μπορεί να ελέγχεται επίσης και με τον κατάλληλο τηλεχειρισμό (παρέχεται μόνο με ορισμένα μοντέλα).

Πίνακας ελέγχου στον απορροφητήρα.

T1. Πλήκτρο ελέγχου της ταχύτητας (ισχύος) αναρρόφησης.

Πατήστε κατ' επανάληψη μέχρι να επιλέξετε την ταχύτητα που επιθυμείτε μεταξύ:

Ταχύτητα OFF – Led L1: σβηστό

Ταχύτητα 1 (χαμηλή αναρρόφηση) – Led L1: φως πράσινο

To Led L2 αναβοσβήνει σε πράσινο χρώμα αν έχει ενεργοποιηθεί η καθυστερημένη απενεργοποίηση του απορροφητήρα (μόνο με τηλεχειριστήριο).

Ταχύτητα 2 (μέση αναρρόφηση) – Led L1: φως κίτρινο

To Led L2 αναβοσβήνει σε κίτρινο χρώμα αν έχει ενεργοποιηθεί η καθυστερημένη απενεργοποίηση του απορροφητήρα (μόνο με τηλεχειριστήριο).

Ταχύτητα 3 (μέση αναρρόφηση) – Led L1: φως γαλάζιο

To Led L2 αναβοσβήνει σε γαλάζιο χρώμα αν έχει ενεργοποιηθεί η καθυστερημένη απενεργοποίηση του απορροφητήρα (μόνο με τηλεχειριστήριο).

Ταχύτητα 4 (εντατική αναρρόφηση) – Led L1: γαλάζιο κουμπί

Σημείωση 1: Η ταχύτητα 4 έχει μια περιορισμένη διάρκεια 5 λεπτών, κατόπιν τούτου ο απορροφητήρας μεταφέρεται αυτόματα στην ταχύτητα 2.

T2. Πλήκτρο ελέγχου φωτισμού (φως επιφάνειας μαγειρέματος-χαμηλός φωτισμός).

Πατήστε σύντομα για το φωτισμό της επιφάνειας μαγειρέματος.

Πατήστε και κρατήστε πατημένο για περισσότερο χρόνο ούτως ώστε να έχετε χαμηλό φωτισμό.

Σημείωση: Ο χαμηλός φωτισμός είναι διαθέσιμος μόνο σε ορισμένα μοντέλα.

Σήμανση κορεσμού φίλτρου λίπους - Led L1: κόκκινο φως.

Η σήμανση εμφανίζεται για ένα λεπτό περίπου μετά την απενεργοποίηση του απορροφητήρα.

Όταν εμφανίζεται η σήμανση αυτή εκτελέστε τη συντήρηση των φίλτρων λίπους.

Σήμανση κορεσμού φίλτρου άνθρακα - Led L1: κόκκινο φως που αναβοσβήνει.

Η σήμανση εμφανίζεται για ένα λεπτό περίπου μετά την απενεργοποίηση του απορροφητήρα.

Όταν εμφανίζεται η σήμανση αυτή εκτελέστε τη συντήρηση του φίλτρου άνθρακα.

Απενεργοποίηση/Ενεργοποίηση σήμανσης κορεσμού φίλτρου άνθρακα:

Η σήμανση αυτή είναι κανονικά ενεργοποιημένη, για να την απενεργοποιήσετε:

με σβηστό τον απορροφητήρα πατήστε ταυτόχρονα τα κουμπιά Τ1 και Τ2 μέχρι να ακούσετε την ηχητική ειδοποίηση (beep).

Απελευθερώστε και τα δύο κουμπιά και ξαναπατήστε τα ίδια κουμπιά T1 και T2 εν συντομία.

To led L1 φωτίζεται σταθερά με κόκκινο φως (σήμανση ενεργή) για να αρχίσει στη συνέχεια να αναβοσβήνει (σήμανση απενεργοποιημένη).

Επαναλάβετε τη διαδικασία αν επιθυμείτε να ενεργοποιήσετε ξανά τη σήμανση, το κόκκινο led L1 που αναβοσβήνει (απενεργοποιημένη σήμανση) φωτίζεται σταθερά (σήμανση ενεργοποιημένη).

Επαναφορά σήμανσης κορεσμού φίλτρων.

Με σβηστό τον απορροφητήρα πατήστε ταυτόχρονα τα κουμπιά Τ1 και Τ2 για τουλάχιστον 5 δευτερόλεπτα, το led L1 παύει να επισημαίνει τον κορεσμό.

Επαναλάβετε τη διαδικασία σε περίπτωση ταυτόχρονης σήμανσης και των δύο φίλτρων.

Σύνδεση τηλεχειριστηρίου:

Η σύνδεση του τηλεχειριστηρίου εμφανίζεται με τα δύο LED αναμμένα που δείχνουν την ακολουθία περισσοτέρων χρωμάτων.

Αυτόματη λειτουργία (αισθητήρας), σύνδεση με SNAP® Προσοχή! Πριν χρησιμοποιήσετε την αυτόματη λειτουργία και συνδέσετε τον απορροφητήρα με το SNAP®, σας συμβουλεύουμε να πραγματοποιήσετε τη "Ρύθμιση των παραμέτρων για την αυτόματη λειτουργία" (βλέπε σχετική παράγραφο).

Αυτόματη λειτουργία (αισθητήρας)

Ο απορροφητήρας θα ανάψει στην πιο κατάλληλη ταχύτητα ανάλογα με τους καπνούς ψησίματος που ανιχνεύονται από τον αισθητήρα S με τον οποίο είναι εξοπλισμένος ο απορροφητήρας.

Για να ενεργοποιήσετε τη λειτουργία αυτή:

Πατήστε ταυτόχρονα τα κουμπιά T1 και T2 το LED L1 θα φωτιστεί δείχνοντας διάφορα χρώματα, το LED L2 θα γίνει λευκό.

Αυτόματη λειτουργία του απορροφητήρα με SNAP®

Σημείωση: Το SNAP® είναι μια βοηθητική μονάδα αναρρόφησης σε θέση να λειτουργεί μαζί με τον απορροφητήρα. Για περισσότερες πληροφορίες, ανατρέξτε στο εγχειρίδιο χρήσης που παρέχεται με το SNAP®

Για να ενεργοποιήσετε τη λειτουργία αυτή:

Πατήστε ταυτόχρονα τα κουμπιά T1 και T2 il LED L1 θα φωτιστεί δείχνοντας διάφορα χρώματα, το LED L2 θα γίνει πορτοκαλί.

Ρύθμιση των παραμέτρων για την αυτόματη λειτουργία

Σημείωση: Όλες οι λειτουργίες βαθμονόμησης, επιλογής, ρύθμισης και λογικής σύνδεσης που περιγράφονται στη συνέχεια είναι δυνατές απορροφητήρας σβηστός (OFF), και περιλαμβάνουν:

• Βαθμονόμηση του απορροφητήρα (αυτόματη ή χειροκίνητη).
  • Επιλογή της εστίας ψησίματος.
• Λογική σύνδεση μεταξύ απορροφητήρα και SNAP® (αν διαθέτετε το SNAP®).

Βαθμονόμηση του απορροφητήρα

Σημείωση: Η βαθμονόμηση διαρκεί 5 λεπτά περίπου, τα LED L1 και L2 αναβοσβήνουν σε λευκό χρώμα.

Η βαθμονόμηση είναι αναγκαία για να επιτρέψει στον αισθητήρα με τον οποίο είναι εξοπλισμένος ο απορροφητήρας να δουλεύει σωστά και μπορεί να είναι:

Αυτόματη:

κάθε φορά που ο επανασυνδέεται ο απορροφητήρας με το ηλεκτρικό δίκτυο (για πχ: με την πρώτη εγκατάσταση ή μετά από κάποιο blackout).

Χειροκίνητη:

Εκτελείται όταν παρατηρείται μια αυτόματη λειτουργία που δεν είναι ικανοποιητική και θα πρέπει να εκτελείται όταν στην κουζίνα υπάρχουν κανονικές περιβαλλοντικές συνθήκες.

Πατήστε παρατεταμένα το κουμπί Τ1.

Επιλέξτε την εστία ψησίματος.

Πατήστε ταυτόχρονα τα κουμπιά Τ1 και Τ2 μέχρι να ακούσετε ένα ηχητικό σήμα (beep) απελευθερώστε τα κουμπιά και πατήστε ξανά (εντός 5 δευτερολέππων

περίπου) μόνο το Τ2 για να εισέλθετε στην κατάσταση της επιλογής της εστίας ψησίματος Elica.

Με τα διαδοχικά πατήματα του κουμπιού Τ2 μπορείτε να επιλέξετε την εστία ψησίματος που επιθυμείτε ανάλογα με το ακόλουθο σχήμα:

Led 2 portokalí: Εστία ψησίματος με αέριο

Led 2 μπλε: Επαγωγική εστία ψησίματος

Led 2 λευκό: ηλεκτρική εστία ψησίματος

Το προεπιλεγμένο πλήκτρο παραμένει αναμμένο υποδεικνύοντας την επιλογή που έγινε, μετά από 10 δευτερόλεπτα το πλήκτρο αναβοσβήνει εν συντομία δείχνοντας ότι η επιλογή που έγινε έχει καταγραφεί.

Λογική σύνδεση μεταξύ του απορροφητήρα και SNAP® (αν διαθέτετε το SNAP®).

Η σύνδεση μεταξύ απορροφητήρα και SNAP® είναι αυτόματη. Δεν χρειάζεται να εκτελέσετε καμία ρύθμιση

Τηλεχειρισμός

Προσοχή! Μερικές λειτουργίες του τηλεχειριστηρίου αυτού ενεργοποιούνται μόνο με ορισμένα μοντέλα απορροφητήρα.

Προγραμματισμός τηλεχειρισμού:

Πατήστε παρατεταμένα Τ2 + Τ5 εντός του πρώτου λεπτού τροφοδοσίας του απορροφητήρα. Η επικείμενη σύνδεση θα εμφανιστεί στον απορροφητήρα.

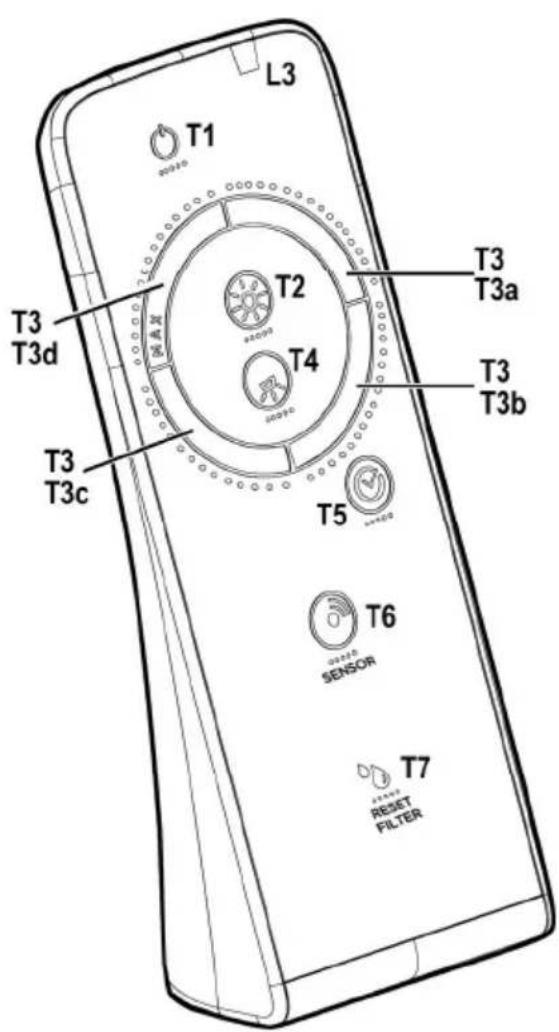

Περιγραφή των λειτουργιών του τηλεχειριστηρίου

T1. Πλήκτρο OFF

T2. Πλήκτρο ON/OFF και ρύθμιση έντασης χαμηλού φωτισμού.

T3. Πλήκτρο ελέγχου της ταχύτητας (ισχύος) αναρρόφησης.

T4. Πλήκτρο ON/OFF φωτισμού επιφάνειας μαγειρέματος.

T5. Πλήκτρο ON/OFF καθυστερημένης απενεργοποίησης του απορροφητήρα.

T6. Πλήκτρο ON/OFF αισθητήρα.

T7. Πλήκτρο reset σήμανσης κορεσμού φίλτρων.

L3. Led λυχνία λειτουργίας του τηλεχειρισμού.

Σημείωση: Ακουμπήστε ξυστά τα πλήκτρο ασκώντας μια ελαφριά πίεση για να επιλέξετε τις λειτουργίες που διατίθενται.

T1. Πλήκτρο OFF

Πατήστε για να σβήσετε τον απορροφητήρα.

T2. Πλήκτρο ON/OFF και ρύθμιση έντασης χαμηλού φωτισμού.

Πατήστε σύντομα για να ενεργοποιήσετε ή να απενεργοποιήσετε το χαμηλό φωτισμό.

Πατήστε παρατεταμένα για να ρυθμίσετε την ένταση.

Σημείωση: Ο χαμηλός φωτισμός είναι διαθέσιμος μόνο σε ορισμένα μοντέλα.

T3. Πλήκτρο ελέγχου της ταχύτητας (ισχύος) αναρρόφησης.

Ακουμπήστε ξυστά το πλήκτρο αρχίζοντας από οποιαδήποτε θέση ασκώντας μια περιστροφική κίνηση δεξιόστροφα ή αριστερόστροφα για να αυξήσετε ή να μειώσετε την ταχύτητα της αναρρόφησης.

Το πλήκτρο χωρίζεται σε πιο πολλούς τομείς, μπορείτε να επιλέξετε την ταχύτητα που επιθυμείτε πατώντας απευθείας τον αντίστοιχο τομέα ως εξής:

T3a: Ταχύτητα 1 (χαμηλή αναρρόφηση).

T3b: Ταχύτητα 2 (μέση αναρρόφηση).

T3c: Ταχύτητα 3 (υψηλή αναρρόφηση)

T3d: Ταχύτητα 4 (εντατική αναρρόφηση)

T4. Πλήκτρο ON/OFF φωτισμού επιφάνειας μαγειρέματος.

Πατήστε για να ενεργοποιήσετε ή να απενεργοποιήσετε το φωτισμό της επιφάνειας μαγειρέματος.

T5. Πλήκτρο ON/OFF καθυστερημένης απενεργοποίησης του απορροφητήρα.

Πατήστε για να προγραμματίσετε την καθυστερημένη απενεργοποίηση του απορροφητήρα με βάση την ταχύτητα (ισχύς) της αναρρόφησης που είναι ενεργοποιημένη εκείνη τη στιγμή.

Ταχύτητα 1 (χαμηλή αναρρόφηση): 20 λεπτά

Ταχύτητα 2 (μέση αναρρόφηση): 15 λεπτά

Ταχύτητα 3 (υψηλή αναρρόφηση): 10 λεπτά

T6. Πλήκτρο ON/OFF αισθητήρα.

Πατήστε παρατεταμένα για να ενεργοποιήσετε/απενεργοποιήσετε τον τρόπο με αισθητήρα ο οποίος προβλέπει τη διαχείριση της αναρρόφησης με αυτόματο τρόπο.

Σημείωση: Ο αισθητήρας είναι διαθέσιμος μόνο σε ορισμένα μοντέλα.

T7. Πλήκτρο reset σήμανσης κορεσμού φίλτρων.

Συντήρηση του τηλεχειριστήριου

Καθαρισμός του τηλεχειριστήριου:

Καθαρίστε το τηλεχειριστήριο με ένα μαλακό πανί και με ένα ουδέτερο διάλυμα απορρυπαντικού χωρίς ουσίες που να χαράζουν.

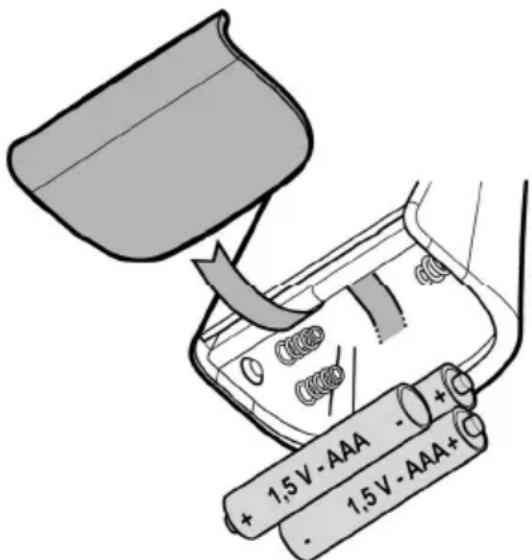

Αντικατάσταση της μπαταρίας:

• Ανοίξτε τη θήκη της μπαταρίας.
• Αντικαταστήστε τις αποφορτισμένες μπαταρίες με 3 νέες μπαταρίες των 1,5 V τύπου AAA.
Κατά την τοποθέτηση της νέας μπαταρίας τηρήστε την πολικότητα που υποδεικνύεται στη θήκη της μπαταρίας!
• Ξανακλείστε τον χώρο της μπαταρίας.

Καταστροφή των μπαταριών

Η καταστροφή των μπαταριών πρέπει να γίνεται πάντοτε σύμφωνα με τις νόμιμες και προβλεπόμενες διαδικασίες. Μην πετάτε τις άδειες μπαταρίες μαζί με άλλα κοινά απορρίμματα. Οι άδειες μπαταρίες πρέπει να ανακυκλώνονται πάντοτε με ειδικά προβλεπόμενο και σίγουρο τρόπο.

Για μια καλύτερη ενημέρωση αναφορικά με την προστασία του περιβάλλοντος, την ανακύκλωση και την καταστροφή των μπαταριών, παρακαλούμε επικοινωνήστε με το αρμόδιο γραφείο ανακύκλωσης απορριμμάτων.

Συντηρηση

Καθαρισμος

Για τον καθαρισμό χρησιμοποιήστε ΑΠΟΚΛΕΙΣΤΙΚΑ ένα υγρό πανί με ουδέτερα υγρά απορρυπαντικά. ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΕΡΓΑΛΕΙΑ ́Η ΜΕΣΑ ΚΑΘΑΡΙΣΜΟΥ!

Αποφύγετε τη χρήση λειαντικών μέσων. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΛΚΟΟΛ!

Φιλτρο για τα λίποι

Eik. 28-29-30

Συγκρατεί τα σωματίδια λίπους που προέρχονται από το μαγείρεμα.

Θα πρέπει να καθαρίζεται τουλάχιστον μια φορά το μήνα (ή όταν το σύστημα ένδειξης κορεσμού των φίλτρων – αν

προβλέπεται στο μοντέλο που έχετε – υποδεικνύει αυτήν την ανάγκη), με ήπια καθαριστικά, στο πλυντήριο πιάτων σε χαμηλές θερμοκρασίες και σε σύντομο κύκλο. (Μέγιστη Θερμ. 70°C)

Όταν πλένεται στο πλυντήριο πιάτων τα μεταλλικά μέρη μπορεί να ξεθωριάσουν.

Το φίλτρο θα πρέπει να στεγνώνεται στο φούρνο στη μέγιστη θερμοκρασία 100°C για μία ώρα. Σε περίπτωση που το φίλτρο είναι ακόμα υγρό επαναλάβετε τη διαδικασία.

Αντικαταστείτε το φίλτρο τουλάχιστον κάθε 2 χρόνια.

Προσοχή! Αφού εκτελέσετε τη συντήρηση του φίλτρου εγκαταστήστε στο κατάλληλο δοχείο ΠΡΩΤΑ το φίλτρο λίπους, ΣΤΗ ΣΥΝΕΧΕΙΑ το φίλτρο άνθρακα. Αυτό το τελευταίο αναγνωρίζεται καθόσον είναι σφραγισμένο μέσα σε ένα κολάν.

Βεβαιωθείτε ότι, εφόσον επανατοποθετήσετε το δοχείο, είναι εμφανές μόνο το φίλτρο λίπους.

Φιλτρο ανθρακα (μονο για τον τυπο

φιλτραρισματος) - Εικ. 28-29-30

Απορροφά τις δυσάρεστες οσμές που προέρχονται από το μαγείρεμα.

Προσοχή! Το φίλτρο ενεργού άνθρακα αναγνωρίζεται γιατί είναι σφραγισμένο μέσα σε ένα ειδικό κολάν. Εκτελέστε τις εργασίες αποσυναρμολόγησης, συντήρησης και καθαρισμού του φίλτρου χρησιμοποιώντας το φίλτρο με τη μέγιστη προσοχή ούτως ώστε να μην καταστραφεί ή ανοίξει το κολάν. Το φίλτρο άνθρακα μπορεί να πλυθεί κάθε δύο μήνες (ή όταν το σύστημα ένδειξης κορεσμού τών φίλτρων – εάν προβλέπεται στο μοντέλο που κατέχεται – ενδεικνύει αυτή την ανάγκη) σε ζεστό νερό και ιδανικά απορρυπαντικά ή στο πλυντήριο πιάτων σε 65°C (στην περίπτωση πλυσίματος στο πλυντήριο πιάτων να γίνει ολόκληρος ο κύκλος χωρίς άλλα πιατικά μέσα).

Αφαιρέστε το νερό που πλεονάζει χωρής να καταστραφεί το φίλτρο, μετά βάλτε το στόν φούρνο για 10 λεπτά σε 100°C για να ξεραθεί οριστικά.

Αντικαταστήστε το στρωματάκι κάθε 3 χρώνια και κάθε φορά που το πανί έχει υποστεί ζημιά.

Προσοχή! Αφού εκτελέσετε τη συντήρηση του φίλτρου εγκαταστήστε στο κατάλληλο δοχείο ΠΡΩΤΑ το φίλτρο λίπους, ΣΤΗ ΣΥΝΕΧΕΙΑ το φίλτρο άνθρακα. Αυτό το τελευταίο αναγνωρίζεται καθόσον είναι σφραγισμένο μέσα σε ένα κολάν.

Βεβαιωθείτε ότι, εφόσον επανατοποθετήσετε το δοχείο, είναι εμφανές μόνο το φίλτρο λίπους.

Αντικατασταση λαμπες - Εικ. 29

Ο απορροφητήρας διαθέτει σύστημα φωτισμού που χρησιμοποιεί την τεχνολογία LED.

Η τεχνολογία LED εγγυάται άριστο φωτισμό, διάρκεια έως 10 φορές μεγαλύτερη των κοινών λαμπτήρων ενώ παράλληλα επιτρέπουν την εξοικονόμηση έως και του 90% της ηλεκτρικής ενέργειας.

Για την αγορά του led που πρόκειται να αντικαταστήσετε απευθυνθείτε στην υπηρεσία τεχνικής υποστήριξης.
