PRF0120528 - Köksfläkt ELICA - Gratis bruksanvisning och manual

Märke	Elica
Modell	PRF0120528
Produkttyp	Köksfläkt
Funktionsversion	Recirkulation (med aktivt kolfilter); möjlighet till utsug med tillbehörssats
Installation	Takmontering
Manövrering	Pekskärm på fläkten + fjärrkontroll (ingår)
Antal hastigheter	4 (1 låg, 2 medel, 3 hög, 4 intensiv begränsad till 5 min)
Belysning	LED: belysning av spishäll och diffus strålning (beroende på modell)
Automatisk drift	Ja, med rökdetektor för automatisk hastighetsjustering
SNAP®-kompatibilitet	Ja (extra utsugsenhet)
Fettfilter	Metall, diskmaskinssäkert (max 70°C); byte vartannat år
Kolfilter	Tvättbart i vatten eller diskmaskin (65°C); byte vart tredje år
Filtermättnadsindikator	Ja, via röd LED (fast för fett, blinkande för kol)
Fördröjd avstängning	Ja, programmerbar via fjärrkontroll: 20 min (hastighet 1), 15 min (hastighet 2), 10 min (hastighet 3)
Strömförsörjning	220-240 V ~ 50/60 Hz
Minsta säkerhetsavstånd	50 cm (elspis) / 65 cm (gasspis eller kombinationsspis)
Lamptyp	LED (byte av serviceverkstad)
Säkerhets- och prestandanormer	EN/IEC 60335-1, EN/IEC 60335-2-31, EN 55014, m.m.
Vikt	Hantering av två eller fler personer (vikt ej specificerad)
Reservdelar tillgängliga	Fettfilter, kolfilter, LED-lampor, fjärrkontroll

Vanliga frågor - PRF0120528 ELICA

Hur rengör man fläktens fettfilter?

Fettfiltret måste rengöras minst en gång i månaden. Du kan diska det i diskmaskin på låg temperatur (max 70°C) med ett milt rengöringsmedel. Efter tvätt, torka det i ugnen på 100°C i en timme. Det rekommenderas att byta filtret vartannat år.

Hur underhåller man kolfiltret?

Kolfiltret kan tvättas varannan månad i varmt vatten med ett milt rengöringsmedel eller i diskmaskin på 65°C (fullt program utan disk). Efter tvätt, torka det i ugnen på 100°C i 10 minuter. Byt ut det vart tredje år eller om det är skadat.

Vad gör man om filtermättnadsindikatorn tänds?

Om LED L1 är fast röd, rengör fettfiltret. Om den blinkar röd, rengör kolfiltret. Efter rengöring, återställ signalen genom att trycka samtidigt på knapparna T1 och T2 på fläkten i minst 5 sekunder med fläkten avstängd.

Hur parkopplar man fjärrkontrollen med fläkten?

För att parkoppla fjärrkontrollen, tryck länge på knapparna T2 + T5 på fjärrkontrollen under den första minuten när fläkten är påslagen. Fläktens LED-lampor blinkar för att bekräfta parkopplingen.

Vilka säkerhetsavstånd måste iakttas vid installation?

Minimiavståndet mellan spishällen och fläktens lägsta del är 50 cm för elspisar och 65 cm för gasspisar eller kombinationsspisar. Om spisens instruktioner anger ett större avstånd, följ det.

Hur aktiverar man automatisk drift med sensor?

För att aktivera automatiskt läge, tryck samtidigt på knapparna T1 och T2 på fläkten. LED L1 tänds i flera färger och LED L2 tänds vitt. Fläkten justerar sedan hastigheten baserat på detekterad rök.

Vad gör man vid strömavbrott? Förloras kalibreringen?

Efter ett strömavbrott utförs en automatisk kalibrering av sensorn (varar cirka 5 minuter, LED L1 och L2 blinkar vitt). Ingen manuell åtgärd krävs.

Hur byter man fläktens LED-lampor?

LED-lamporna måste bytas av auktoriserad servicepersonal. Kontakta teknisk support för att köpa lämpliga reserv-LED.

Kan fläkten användas med en gasspis?

Ja, men följ noga säkerhetsavståndet på 65 cm. Dessutom måste rummet vara tillräckligt ventilerat när fläkten används med gasapparater.

Hur stänger man av ljudsignalen eller kolfiltrets mättnadsindikator?

Stäng av fläkten, tryck samtidigt på T1 och T2 tills en pipljud hörs, släpp, tryck sedan kort på båda knapparna igen. LED L1 växlar från fast till blinkande (signal avaktiverad). Upprepa proceduren för att återaktivera.

BRUKSANVISNING PRF0120528 ELICA

SV Monterings- och bruksanvisningar

Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast ämnad för privat bruk.

! Det är viktigt att spara denna instruktionsbok så att den när som helst är tillgänglig för framtida konsultationer. I händelse av försäljning, överlåtelse eller flytt skall instruktionsboken alltid följa med produkten.
! Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet.
! Utför inga elektriska eller mekaniska ändringar på produkten eller avledningskanalerna.
! Kontrollera innan apparen installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs.

OBS: Delar som är märkta med symbolen “(*)” är extra tillbehör som endast medlevereras med vissa modeller, eller icke medlevererade delar som skall införskaffas separat.

Fläktens utseende kan skilja sig från illustrationen i ritningarna i denna handbok men alla anvisningar för användning, underhåll och installation förblir desamma.

Varningsföreskrifter

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhållsingrepp.

Apparaten får användas av barn från 8 års ålder eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten.

Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.

Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt.

Lokalen skall vara ordentligt ventilerad

när köksfläkten används tillsammans med andra apparater vilka drivs med gas och andra typer av bränsle.

Fläktkåpan ska rengöras regelbundet både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN), anvisningarna i instruktionerna för skötsel måste emellertid följas.

Om reglerna för rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk.

Det är strängt förbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

WARNING: När spishällen är i funktion kan tillgängliga delar av fläkten hettas upp.

Använd endast den typ av lampor som anges i denna handbok i kapitles Underhåll/Byte av lampa när lampan skall bytas ut.

Varning! Anslut inte apparaten till elnätet innan installationen är helt slutförd.

Vad beträffar de tekniska föreskrifter och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.

Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.

Använd eller lämna aldrig fläkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar.

Fläkten får aldrig användas utan att gallret är korrekt monterat!

Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ. Använd skruvar med rätt längd enligt föreskrifterna i Installationsguiden. I händelse av tvivel, kontakta Servicekontoret eller behörig personal.

VARNING! I det fall skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppstå.

OBS: Eventuella estetiska avvikelser är att betrakta som utmärkande egenskaper för produkten.

Denna produkt är märkt enligt EG-direktiv 2012/19/EC

beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.

Symbolen på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

• Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt PÅ fläkten på minsta farten när du börjar att laga mat och låt den vara på i några minuter efter att du är färdig. Öka farten bara om det skulle uppstå mycket rök och ånga och använd ökad fart bara i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssystemet som indikeras i denna manualen för att förbättra effektiviteten och minimera oljudet.

Användning

Fläkten har tillverkats för att användas som filterversion med intern återcirkulation.

Matoset och rökångorna sugs ut av fläkten, filtreras och renas genom fettfiltret/n och kolfiltret/n med vilket/a fläkten MÅSTE vara utrustad.

Viktigt

En särskild utrustning för utsugningsfunktionen kan införskaffas.

I detta fall skall kolfiltret inte installeras.

I det fall utsugningsutrustningen används kan en installation som skiljer sig från den illustrerade i handboken visa sig nödvändig. Vänta därför med att installera fläkten, införskaffa utsugningsutrustningen och följ instruktionerna som levereras med utrustningen.

Installation

Säväl den elektriska som den mekaniska installationen skall utföras av kvalificerad personal

Minsta tillåtna avständ mellan kokkärlens stödyta på spishällen och köksfläktes underkant är 50cm om det är frågan om en elektrisk spis och 65cm om det är frågan om gasspis eller kombinerad gashäll.

Öm spishällens instruktioner anger ett större avständ skall detta respekteras.

Elektrisk anslutning

Nätspänningen skall överensstämma med den angivna spänningen på märkplåten som sitter på fläktens insida.

Produkten är avsedd för direktanslutning och därför skall en tvåpolig typgodkänd strömbrytare appliceras som garanterar en fullkomlig fränkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

VARNING! Detalj B (fixeringsbygel), är försedd med en ledning (gul-grön) som skall anslutas med hemmets elektriska jordanläggning. Fig. 16-17

WARNING! Vik särskild uppmärksamhet åt överflödig, i det fall denna anvisning inte respekteras kan allvarliga för uppstå på apparaten och/eller användaren eller latören utsättas för elektrisk urladdning.

Varning! Byte av anslutningskabeln skall utföras av auktoriserad servicetekniker.

Montering

Innan installationen påbörjas:

• Kontrollera att den införskaffade produktens dimensioner är lämpliga för installationsplatsen.
• Ta ur det/de aktiva kolfiltret/n om sådana är medlevererade (se även den härför gällande paragrafen). Denna /dessa monteras tillbaka endast om fläkten skall användas som filterversion.
• Kontrollera att inget bifogat material (till exempel påsar med skruvar, garantihandlingar etc.) har placerats inne i fläkten (av transportskäl), avlägsna eventuellt och spar.

Denna typ av fläkt skall fixeras i taket.

Produkt med hög vikt. För flyttning och installation av fläktkåpan krävs minst två personer.

Fläkten är utrustad med fixeringspluggar som passar de flesta typer av väggar/tak. Det är under alla händelser nödvändigt att rådfråga en kvalificerad fackman för att förvissa sig om att materialen är lämpade för den aktuella typen av vägg/tak. Väggen/taket skall vara tillräckligt hållfast för att bära upp fläktens vikt.

Funktion

Kåpan har en kontroll som sitter på kåpans kant och som även kan styras med den speciella fjärrkontrollen (medföljer endast vissa modeller)

Kontrollpanel på käpan

T1. Kontrollknapp för aspirationshastigheten (effekt).

Tryck upprepade gånger för att välja önskad hastighet mellan:

Hastighet AV – Lysdiod L1: släckt

Hastighet 1 (låg aspiration) - Lysdiod L1: grönt ljus

Lysdiod L2 blinkar grönt om den fördröjda avstängningen av kåpan är aktiverad (endast med fjärrkontroll).

Hastighet 2 (medelaspiration) - Lysdiod L1: gult ljus

Lysdiod L2 blinkar gult om den fördröjda avstängningen av kåpan är aktiverad (endast med fjärrkontroll).

Hastighet 3 (hög aspiration) - Lysdiod L1: ljusblått ljus

Lysdiod L2 blinkar ljusblått om den fördröjda avstängningen av kåpan är aktiverad (endast med fjärrkontroll).

Hastighet 4 (intensiv aspiration) - Lysdiod L1: Ijusblå knapp

Anmärkning1: Hastighet 4 har en begränsad varaktighet på 5 minuter, efter detta går kåpan automatiskt över till hastighet 2.

T2. Kontrollknapp belysning (ljus för spishäll-dämpad belysning)

Tryck kort för belysning av spishällen

Tryck och håll intryckt längre för dämpad belysning.

Anmärkning: Den dämpade belysningen finns endast tillgänglig hos några modeller.

Signalering fettfiltrets mättnad - Lysdiod L1: rött ljus

Signaleringen syns i cirka en minut efter att man har stängt av kåpan.

Utför fettfiltrets underhåll när denna signalering visas.

Signalering kolfiltrets mättnad - Lysdiod L1: rött blinkande ljus

Signaleringen syns i cirka en minut efter att man har stängt av kåpan.

Utför kolfiltrets underhåll när denna signalering visas.

Inaktivering/Aktivering av signalering av kolfiltrets mättnad:

Denna signalering är normalt aktiverad, för att inaktivera den:

tryck samtidigt, med kåpan avstängd, på knapparna T1 och T2 tills du hör en ljudsignal (pip).

Släpp båda knapparna och tryck återigen på samma knappar, T1 och T2, kort.

Lysdiod L1 tänds med rött fast ljus (aktiv signalering) för att sedan börja att blinka (inaktiverad signalering).

Upprepa momentet om du vill återaktivera signaleringen. Lysdioden L1 går från blinkande rött ljus (inaktiv signalering) till rött fast ljus (aktiverad signalering).

Återställning av signalering filtrens mättnad.

Tryck samtidigt, med käpan avstängd, på knappama T1 och T2 i minst 5 sekunder.

Lysdioden L1 slutar att signalera mättnaden.

Upprepa momentet vid samtidig signalering av båda filtren.

Anslutning av fjärrkontroll

Att anslutning till fjärrkontrollen har skett visas genom att båda lysdioderna är tända och visar flera färger i följd.

Automatisk funktion (sensor), anslutning med SNAP®

OBS! Det rekommenderas att gå till "Reglering av parametrarna för Automatisk funktion" (se avsett avsnitt) innan den automatiska funktionen används och koppla fläktkåpan till SNAP®.

Automatisk funktion (sensor)

Fläkten slås på på den lämpligaste hastigheten baserat på det matos som detekteras av sensor S med vilken fläkten är utrustad.

För att aktivera denna funktion:

Tryck samtidigt på knapparna T1 och T2. Lysdioden L1 tänds och visar flera färger. Lysdioden L2 lyser vit.

Automatisk funktion av fläkten med SNAP®

Anmärkning: SNAP ^® är en extra aspirationsenhet som kan fungera tillsammans med fläkten. För ytterligare information, se manualen som levererats tillsammans med SNAP ^®

För att aktivera denna funktion:

Tryck samtidigt på knapparna T1 och T2. Lysdioden L1 tänds och visar flera färger. Lysdioden L2 lyser orange.

Reglering av parametrarna för Automatisk funktion

Anmärkning: All verksamhet av kalibrering, val, reglering och logisk anslutning som beskrivs nedan är möjlig med avstängd fläkt (AV) och förutser:

- Kalibrering av fläkten (automatisk eller manuell).

- Val av spishäll.

- Logisk anslutning mellan fläkten och SNAP ^ (om man har en SNAP ^ ).

Kalibrering av fläkten

Anmärkning: Kalibreringen varar i cirka 5 minuter, lysdioderna L1 och L2 blinkar vitt.

Kalibreringen är nödvändig för att göra det möjligt för sensorn med vilken fläkten är utrustad att arbeta korrekt och kan vara:

Automatisk:

Varje gång som fläkten återansluts till elnätet (t.ex.: den första installationen eller efter ett strömavbrott).

Manuell:

Ska utföras när man märker att den Automatiska funktionen inte fungerar tillfredsställande. Den ska utföras när det råder normala omgivningsförhållanden i köket.

Tryck länge på knappen T1.

Val av spishäll

Tryck samtidigt på knapparna T1 och T2 tills du hör en ljudsignal (pip). Släpp knapparna och tryck endast (inom cirka 5 sekunder) på T2 igen för att komma in i funktionsläget för val av spishäll.

Med efterföljande tryck på knapp T2 kan man därför välja önskad spishäll enligt följande schema:

Lysdiod 2 orange: Gashäll

Lysdiod2 blå: Induktionshäll

Lysdiod 2 vit: Elektrisk spishäll

Den valda knappen förblir tänd för att indikera att valet har skett. Efter 10 sekunder blinkar knappen kort för att indikera att det utförda valet har registrerats.

Logisk anslutning mellan fläkt och SNAP® (om man har en SNAP®.

Anslutningen mellan fläkt och SNAP ^® är automatisk. Det är inte nödvändigt att göra någon inställning.

Fjärrkontroll

Varning! En del av denna fjärrkontrolls funktioner kan endast aktiveras med vissa käpmodeller.

Anslutning av fjärrkontroll:

Tryck länge på T2 +T5 inom den första minuten av kåpans tillförsel. Den lyckade anslutningen kommer att synas på käpan.

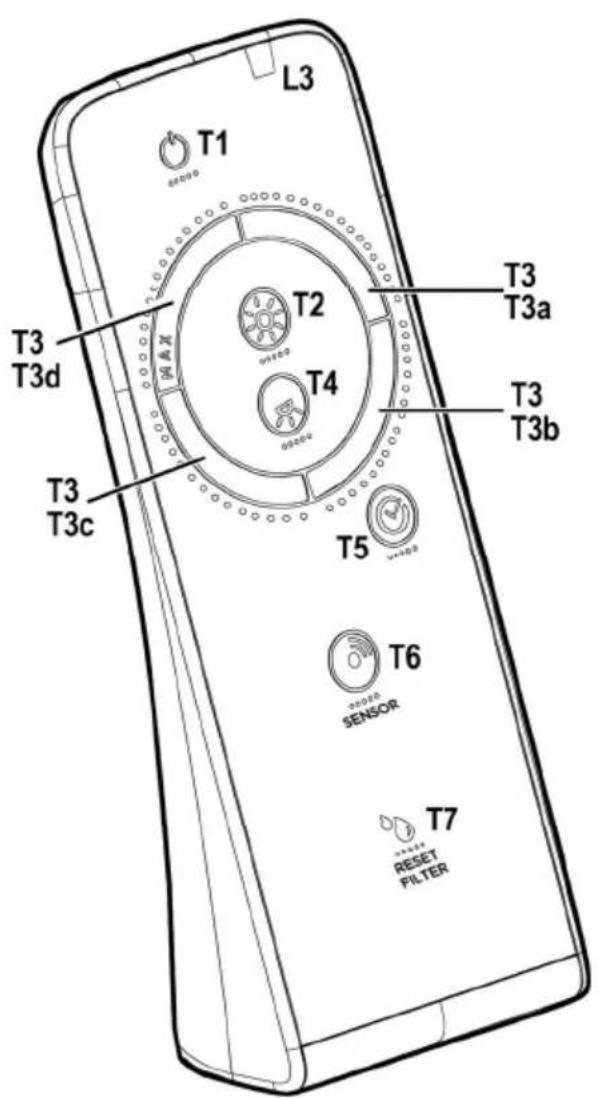

Beskrivning av fjärrkontrollens funktioner

T1. AV-knapp
T2. PÅ/AV-knapp och justering av den dämpade belysningens intensitet
T3. Kontrollknapp för aspirationshastigheten (effekt):
T4. PÅ/AV-knapp belysning av spishäll
T5. PÅ/AV-knapp fördröjd avstängning av kåpan
T6. PÅ/AV-knapp sensor.
T7. Äterställningsknapp för signalering av filtrens mättnad.
L3. Lysdiod kontrollampa för fjärrkontrollens funktion

Anmärkning: rör knapparna med ett lätt tryck för att välja de tillgängliga funktionerna.

T1. AV-knapp
Tryck för att stänga av kåpan
T2. PÅ/AV-knapp och justering av den dämpade belysningens intensitet Tryck kort för att slå på eller stänga av den dämpade belysningen Tryck längre för att justera dess intensitet.
Anmärkning: Den dämpade belysningen finns endast tillgänglig hos några modeller.
T3. Kontrollknapp för aspirationshastigheten (effekt)
Rör knappen med start från vilken position som helst och utför en roterande rörelse medurs eller moturs för att öka eller minska aspirationshastigheten.
Knappen är uppdelad i flera sektorer och man kan välja önskad hastighet genom att trycka direkt på motsvarande sektor såsom följer:
T3a: Hastighet 1 (låg aspiration)
T3b: Hastighet 2 (medelaspiration)
T3c: Hastighet 3 (hög aspiration)
T3d: Hastighet 4 (intensiv aspiration)
T4. PÅ/AV-knapp ljus spishäll
Tryck för att tända eller släcka spishällens belysning.
T5. PÅ/AV-knapp fördröjd avstängning av kåpan.
Tryck för att programmera fördröjd avstängning av kåpan baserad på den aspirationshastighet (effekt) som är aktiv i det ögonblicket:
Hastighet 1 (låg aspiration): 20 minuter
Hastighet 2 (medelaspiration): 15 minuter
Hastighet 3 (hög aspiration) 10 minuter
T6. PÅ/AV-knapp sensor.
Tryck länge för att aktivera/inaktivera funktionssättet med sensor som innebär hantering av aspirationen på automatiskt sätt.
Anmärkning: Sensorn finns endast tillgänglig hos några modeller.
T7. Återställningsknapp för signalering av filtrens mättnad.

Underhåll av fjärrkontrollen

Rengöring av fjärrkontrollen:

Rengör fjärrkontrollen med en mjuk trasa och ett milt rengöringsmedel utan slipverkan.

Byte av batteri:

• Öppna batterifacket.
- Byt ut de förbrukade batterierna med 3 nya batterier på 1,5 V typ AAA.
När du sätter in det nya batteriet ska du respektera den polaritet som anges i batterifacket!
- Stäng batterifacket igen.

Batteriåtervinning

Återvinningen av batterierna skall ske i enlighet med alla i landet gällande lagar och bestämmelser. Kasta inte använda batterier med vanliga sopor.

Batterierna skall återvinnas på ett kontrollerat och säkert sätt.

För ytterligare information beträffande miljöskydd, återanvändning och återvinning av batterier, kontakta ifrågavarande myndighet med ansvar för sopsorteringen.

Underhåll

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte några verktyg eller instrument för rengöringen!

Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

Fettfilter

Fig. 28-29-30

Detta suger upp fettpartiklar som bildas i samband med matlagningen.

Det bör rengöras minst en gång i månaden (eller när systemet för indikation om mättnad av filtren - om ett sådant är förutsett

på den innehavda modellen - anger detta behov) med icke-aggressiva rengöringsmedel i diskmaskin på låg temperqatur och med kort cykel. (Tmax: 70°)

Med rengöring i diskmaskin kan metalldelarna missfärgas.

Filtret måste torkas i ugn vid en temperatur på max 100°C i en timme. Repetera operationen om filtret fortfarande är fuktigt. Byt ut filtret minst vartannat år.

Varning! Efter att ha utfört underhållet av filtret ska du FÖRST installera fettfiltret i den speciella behållaren och SEDAN kolfiltret. Det sistnämnda känns igen på att det är förseglat inuti en strumpa.

Kontrollera att endast fettfiltret är synligt när behållaren väl har återplacerats.

Kolfilter (gäller endast filterversionen)

Fig. 28-29-30

Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.

Varning! Det aktiva kolfiltret känns igen på att det är förseglat inuti en speciell strumpa. Utför momenten för demontering, unerhåll och rengöring av filtret medan du hanterar filtret med maximal omsorg för att inte skada eller öppna strumpan.

Kolfiltret kan tvättas varannan månad (eller när indikatorn för filtrets mättning – om sådan finns på er modell - anger att detta är nödvändigt) med varmt vatten och ett lämpligt rengöringsmedel, eller i diskmaskin med 65°C (om filtret diskas i diskmaskin skall ett fullständigt program köras utan annan disk i maskinen).

Avlägsna allt överflödigt vatten utan att skada filtret och torka det därefter i ugnen med 100°C i 10 minuter.

Byt ut dynan vart tredje år och varje gång filten skadats.

Varning! Efter att ha utfört underhållet av filtret ska du FÖRST installera fettfiltret i den speciella behållaren och SEDAN kolfiltret. Det sistnämnda känns igen på att det är förseglat inuti en strumpa.

Kontrollera att endast fettfiltret är synligt när behållaren väl har återplacerats.

Byte av Lampor

Fig. 29

Fläkten är utrustad med ett belysningssystem som bygger på lysdiodsteknologi.

Lysdioderna garanterar optimal belysning, upptill 10 gånger längre livslängd jämfört med konventionella lampor och möjliggör en energibesparing på 90%.

För inköp av de lysdioder som ska bytas ut ska du vända dig till den tekniska supporten.

Bruk kun samme type lyspære som indikeres i avsnittet vedlikehold/utbytting av lyspære i denne veiledningen när lyspæren skal byttes ut.

Trykk en kort stund for belysning av platetoppen

Trykk og hold inne lengre for en mer dempet belysning.

Kullfilter (kun med resirkulering av luften)

Fig. 28-29-30
