| Marca | Elica |
| Modelo | PRF0120528 |
| Tipo de produto | Coifa aspirante |
| Versão de funcionamento | Reciclagem (com filtro de carvão ativado); possibilidade de exaustão externa com kit opcional |
| Instalação | Fixação no teto |
| Comandos | Tátil na coifa + controle remoto (incluso) |
| Número de velocidades de aspiração | 4 (1 baixa, 2 média, 3 alta, 4 intensiva limitada a 5 min) |
| Iluminação | LED: iluminação do plano de cozimento e luz difusa (conforme modelo) |
| Funcionamento automático | Sim, com detector de fumaça para ajuste automático da velocidade |
| Compatibilidade SNAP® | Sim (unidade de aspiração adicional) |
| Filtro de gordura | Metálico, lavável na máquina de lavar louça (70°C máx); substituição a cada 2 anos |
| Filtro de carvão ativado | Lavável em água ou na máquina de lavar louça (65°C); substituição a cada 3 anos |
| Indicador de saturação dos filtros | Sim, por LED vermelho (fixo para gordura, piscando para carvão) |
| Desligamento retardado | Sim, programável via controle remoto: 20 min (velocidade 1), 15 min (velocidade 2), 10 min (velocidade 3) |
| Alimentação elétrica | 220-240 V ~ 50/60 Hz |
| Distância mínima de segurança | 50 cm (fogão elétrico) / 65 cm (fogão a gás ou misto) |
| Tipo de lâmpada | LED (substituição pelo serviço de assistência técnica) |
| Normas de segurança e desempenho | EN/IEC 60335-1, EN/IEC 60335-2-31, EN 55014, etc. |
| Peso | Manuseio por duas ou mais pessoas (peso não especificado) |
| Peças de reposição disponíveis | Filtros de gordura, filtros de carvão, lâmpadas LED, controle remoto |
Perguntas frequentes - PRF0120528 ELICA
Perguntas dos utilizadores sobre PRF0120528 ELICA
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor de cozinha em formato PDF gratuitamente! Encontre o seu manual PRF0120528 - ELICA e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. PRF0120528 da marca ELICA.
MANUAL DE UTILIZADOR PRF0120528 ELICA
PT Instruções para montagem e utilização
PT - Instruções para montagem e utilização
Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozimento e é destinado exclusivamente para uso doméstico.
! É importante conservar este manual para eventuais consultas futuras.
Em caso de venda ou mudança, certificar-se que o manual acompanhe o produto.
! Ler cuidadosamente as instruções: elas apresentam importantes informações sobre a instalação, uso e segurança.
! Não efetuar variações elétricas ou mecânicas no produto ou nos tubos de fuga.
! Antes de prosseguir com a instalação do dispositivo, verificar todos os componentes que não sejam danificados. Caso contrário, contatar o seu fornecedor e não prosseguir com a instalação.
Nota: As peças que apresentam o símbolo “(*)” são acessórios opcionais fornecidos somente em alguns modelos ou são peças que não acompanham o produto, mas que precisam ser adquiridas.
O exaustor pode ter estéticas diferentes a quanto ilustrado neste livrete, todavia as instruções de uso, manutenção e instalação permanecem as mesmas.
Advertências
Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.
Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.
Este aparelho pode ser usado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham conhecimento
dos riscos envolvidos.
As crianças não devem ser autorizadas a manipular os comandos ou brincar com o aparelho.
A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
O local onde o aparelho será instalado, deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto a outros dispositivos de combustão de gás ou outros combustíveis.
O exaustor deve ser limpo regularmente, seja interna que externamente (PELO MENOS UMA VEZ POR MÊS), respeitando sobretudo o quanto expressamente indicado nas instruções de manutenção.
A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.
É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias.
Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie.
CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizado com a placa de fogão.
Para a substituição da lâmpada, utilizar apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual.
ATENÇÃO! Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída.
Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
O sistema de condutas desde aparelho não pode ser conectado a outro sistema de ventilação já existente que esteja sendo usado para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros
combustíveis.
Não utilizar ou deixar o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.
Nunca utilizar o exaustor sem as grades montadas corretamente.
O exaustor NUNCA deve ser utilizado como uma superfície de apoio, a menos que não seja especificamente indicado.
Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.
Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
Em caso de dúvida, consultar um centro de assistência autorizado ou pessoa qualificada similar.
ATENÇÃO! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscos elétricos.
Nota: eventuais imperfeições no aspecto estético, devem ser consideradas como características peculiares do produto em si.
Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de equipamento elétrico e eletrónico (REEE).
Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de dispersão inadequada deste produto.
O símbolo no produto ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de uma dispersão doméstica.
Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.
A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de desperdícios.
Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto.
Aparelho projetado, testado e fabricado de acordo com:
- Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em função por mais alguns minutos após ter terminado. Aumente a velocidade somente em caso de muita fumaça ou vapor e use as velocidades altas
somente em situações extremas. Substitua o(s) filtro(s) a carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.
Uso
A coifa foi realizada para ser utilizada na versão filtrante com recirculação interna.
Os fumos e vapores do cozimento são aspirados para dentro da coifa, filtrados e depurados passando através do(s) filtro(s) gordura e o(s) filtro(s) de carvão activado que DEVE FAZER PARTE da dotação da coifa.
Importante
É possível adquirir um Kit para a função aspirante.
Neste caso o filtro de carvão não deverá ser instalado.
Ao utilizar o Kit aspirante outro tipo de instalação da coifa poderia ser requisito, as quais contem neste manual, por isso antes de iniciar com a instalação da coifa, adquira o kit aspirante e consulte as instruções anexadas ao Kit.
Instalação
A instalação, tanto eléctrica quanto mecânica, deve ser efectuada por pessoal especializado.
A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogões elétricos e 65cm no caso de fogões à gás ou combinados.
Se as instruções de instalação do fogão à gás especificarem uma distância maior, deve-se levar em conta esta indicação.
Conexão elétrica
A tensão de rede deve corresponder à tensão indicada na etiqueta das características situada no interior da coifa.
O produto foi predisposto para a conexão directa à rede de alimentação, portanto, aplicar um interruptor bipolar em conformidade com as normas que assegure a desconexão completa da rede nas condições da categoria III de sobretensão, de acordo com as regras de instalação.
ATENÇÃO! A peça B (elemento de fixação ao tecto), é dotada de condutor (amarelo - verde) que deve ser conectado à terra da instalação eléctrica doméstica. Fig. 16-17
ATENÇÃO! Prestar muita atenção no posicionamento abo em excesso, a inobservância desta indicação pode provocar graves danos ao aparelho e/ou um choque rico no usuário ou no instalador.
Atenção! A substituição do cabo de interconexão deve ser efectuada pelo serviço de assistência técnica autorizado.
Montagem
Antes de iniciar a instalação:
- Verificar que o produto adquirido tenha dimensões adequadas para a área escolhida de instalação.
- Tirar o/s filtro/s de carvão ativado (*) se fornecidos (ver
também o parágrafo relativo). Este/s deve/m ser remontado/s somente caso se deseje utilizar o exaustor na versão filtrante.
- Verificar que, dentro do exaustor, não haja (por motivos de transporte) materiais extras (por exemplo envelopes com parafusos (*), garantias (*) etc.), eventualmente tirar e conservar.
Este tipo de exaustor deve ser fixado ao tecto.
Produto com peso excessivo. A movimentação e a instalação do exaustor devem ser feitas por pelo menos duas ou mais pessoas.
O exaustor é dotado de buchas de fixação adequadas para a maior parte das paredes/tetos. No entanto é necessário que um técnico qualificado faça sua instalação. A parede/teto deve ser suficientemente robusta para suportar o peso do exaustor.
Funcionamento
A coifa dispõe de um controlo posto na borda da coifa e pode ser controlada inclusive com o específico telecomando (fornecido só com alguns modelos). Painel de controlo no exaustor
T1. Tecla de controlo da velocidade (potência) de aspiração.
Pressionar repetidamente até selecionar a velocidade desejada entre:
Velocidade OFF – Led L1: apagado
Velocidade 1 (aspiração baixa) – Led L1: luz verde
O Led L2 pisca em verde quando está ativado o desligamento do exaustor (apenas com telecomando).
Velocidade 2 (aspiração média) – Led L1: luz amarela
O Led L2 pisca em amarelo quando está ativado o desligamento do exaustor atrasado (apenas com telecomando).
Velocidade 3 (aspiração alta) – Led L1: luz celeste
O Led L2 pisca em celeste quando está ativado o desligamento do exaustor atrasado (apenas com telecomando).
Velocidade 4 (aspiração intensiva) – Led L1: celeste intermitente
Nota1: A velocidade 4 tem uma duração limitada de 5 min., em seguida, o exaustor passa automaticamente para a velocidade 2.
T2. Tecla de controlo da iluminação (luz fogão-luz difusa)
Pressionar brevemente para a iluminação do fogão
Pressionar e manter pressionado por mais tempo para a iluminação com luz difusa.
Nota: A iluminação de luz difusa está disponível só em alguns modelos.
Sinalização de saturação do filtro de gorduras - Led L1: luz vermelha
A sinalização permanece visível por um minuto aproximadamente após ter desligado o exaustor.
Quando aparecer esta sinalização, fazer a manutenção do filtro de gorduras.
Sinalização de saturação do filtro de carvão - Led L1: luz vermelha a piscar
A sinalização permanece visível por um minuto aproximadamente após ter desligado o exaustor.
Quando aparecer esta sinalização, fazer a manutenção do filtro de carvão.
Desativação/Ativação da sinalização de saturação do filtro de carvão:
esta sinalização é normalmente ativa, para desativá-la:
com o exaustor desligado, pressionar simultaneamente as teclas T1 e T2 até ouvir um sinal acústico (beep).
Libertar ambas as teclas e pressionar novamente as mesas teclas T1 e T2 brevemente.
O led L1 ilumina-se com a cor alaranjada sem piscar (sinalização ativa) para, em seguida, iniciar a piscar (sinalização desativada).
Repetir a operação para reativar a sinalização, o led L1 passa de vermelho a piscar (sinalização desativada) para luz sem piscar (sinalização ativada).
Reset da sinalização de saturação de filtros
Com o exaustor desligado, pressionar simultaneamente as teclas T1 e T2 durante pelo menos 5 segundos, o led L1 para de sinalizar a saturação.
Repetir a operação no caso de sinalização simultânea dos dois filtros.
Filiação telecomando
A filiação do telecomando realizada com sucesso é visualizada com os dois LEDs acesos que mostram algumas cores em sequência.
Funcionamento automático (sensor), conexão com SNAP®
Atenção! Recomenda-se proceguir com o "Regulação dos parâmetros para o Funcionamento automático" (veja parágrafo relativo) antes de usar o funcionamento automático, e ligar o exaustor à SNAP®.
Funcionamento automático (sensor)
O exaustor irá acender à velocidade mais adequada em base aos fumos de cozedura detetados pelo sensor S com o qual está equipado o exaustor.
Para ativar esta função:
Pressionar simultaneamente as teclasT1 e T2 o LED L1 ilumina-se mostrando várias cores, o LED L2 ilumina-se com a cor branca.
Funcionamento automático do exaustor com SNAP®
Nota: O SNAP® é uma unidade de aspiração auxiliar capaz de funcionar juntamente com o exaustor. Para mais informações consultar o manual fornecido com o SNAP®
Para ativar esta função:
Pressionar simultaneamente as teclasT1 e T2 o LED L1 ilumina-se mostrando várias cores, o LED L2 ilumina-se com a cor laranja.
Regulação dos parâmetros para o Funcionamento automático
Nota: Todas as operações de calibração, seleção, regulação e conexão lógica abaixo descritas são possíveis com o exaustor desligado (OFF), e preveem:
- Calibração do exaustor (automática ou manual).
- Seleção do fogão.
- Conexão lógica entre exaustor e SNAP ^ (se em posse do SNAP ^ ).
Calibração do exaustor
Nota: A calibração dura cerca de 5 minutos, os LEDs L1 e L2 piscam em branco.
A calibração é necessária para permitir ao sensor com o qual o exaustor está equipado de funcionar corretamente e pode ser:
Automática:
sempre que o exaustor é ligado à rede elétrica (por ex: com a primeira instalação ou depois de um apagão).
Manual:
A realizar quando se nota um funcionamento insatisfatório do Funcionamento automático e é realizada quando na cozinha persistem condições ambientais normais.
Pressionar a longo a tecla T1.
Seleção do fogão
Pressionar simultaneamente as teclas T1 e T2 até se ouvir um sinal acústico (beep) libertar as teclas e pressionar novamente (dentro de cerca 5 segundos) o T2 para entrar na modalidade de escolha do fogão.
Com as posteriores pressões na tecla T2 é possível
escolher o fogão desejado segundo o esquema seguinte:
Led 2 Iaranja: Fogão a gás
Led2 azul: Fogão de indução
Led 2 branco: fogão elétrico
A tecla pré-escolhida permanece acesa para indicar a ocorrência da seleção, depois de 10 segundos a tecla pisca brevemente para indicar que a seleção realizada foi registada.
Conexão lógica entre exaustor e SNAP® (se em posse do SNAP®).
A conexão entre o exaustor e SNAP® é automática. Não é necessário fazer qualquer configuração.
Telecomando
Atenção! Algumas funções deste controlo remoto podem ser ativadas apenas em alguns modelos de coifa.
Afiliação telecomando:
Premir demoradamente T2 + T5 no primeiro minuto de alimentação da coifa. A filiação realizada será visível na coifa.

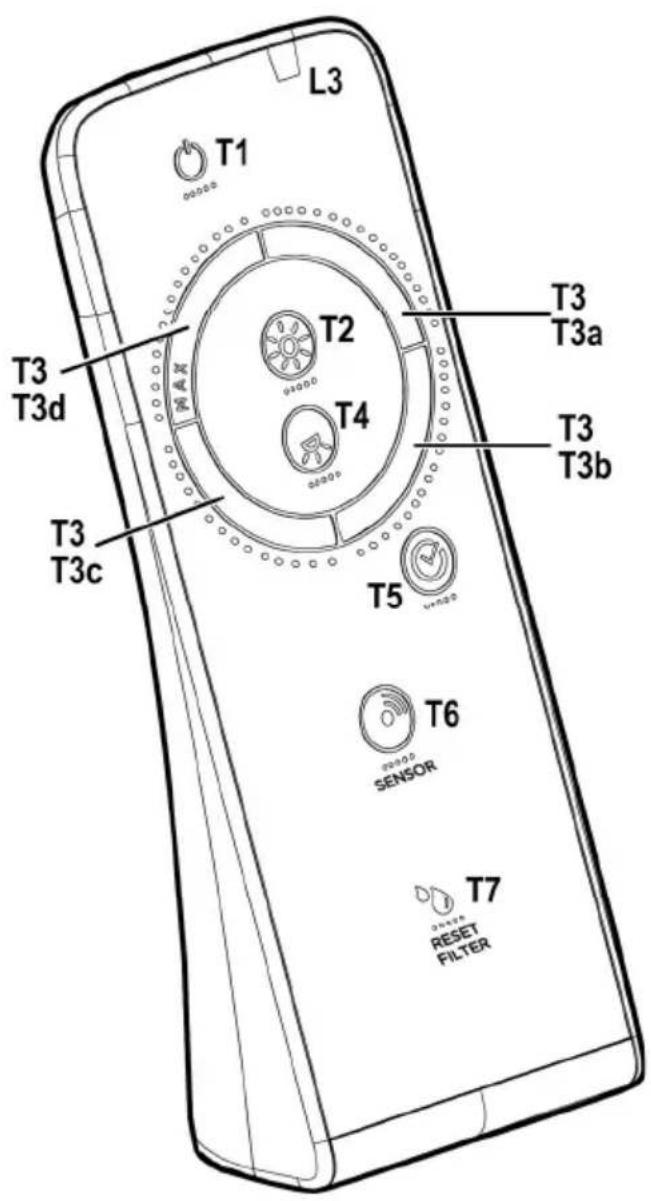

Descrição das funções do comando remoto
T1. Tecla OFF
T2. Tecla ON/OFF e ajuste da intensidade da luz suave
T3. Tecla de controlo da velocidade (potência) de aspiração:
T4. Tecla ON/OFF luz fogão
T5. Tecla ON/OFF desligamento da coifa atrasado
T6. Tecla ON/OFF sensor.
T7. Tecla limpar sinalização de saturação de filtros
L3. Led indicador de funcionamento do telecomando
Nota: tocar as teclas com uma leve pressão para selecionar as funções disponíveis.
T1. Tecla OFF
Premir para apagar a coifa
T2. Tecla ON/OF e ajuste da intensidade da luz suave
Premir brevemente para acender ou apagar a luz suave
Premir mais demoradamente para ajustar a sua intensidade.
Nota: A iluminação deluz suave é disponível só em alguns modelos.
T3. Tecla de controlo da velocidade (potência) de aspiração
Tocar as teclas a partir de qualquer posição com um movimento rotatório no sentido horário ou anti-horário para aumentar ou diminuir a velocidade de aspiração.
A tecla é dividida em diversos setores, é possível selecionar a velocidade desejada a premir diretamente no setor correspondente, come indicado a seguir:
T3a: Velocidade 1 (aspiração baixa)
T3b: Velocidade 2 (aspiração média)
T3c: Velocidade 3 (aspiração alta)
T3d: Velocidade 4 (aspiração intensiva)
T4. Tecla ON/OFF luz fogão
Premir para acender ou apagar a luz de iluminação do fogão.
T5. Tecla ON/OFF desligamento da coifa atrasado
Premir para programar o desligamento atrasado da coifa segundo a velocidade (potência) de aspiração ativa naquela altura:
Velocidade 1 (aspiração baixa): 20 minutos
Velocidade 2 (aspiração média): 15 minutos
Velocidade 3 (aspiração alta): 10 minutos
T6. Tecla ON/OFF sensor.
Premir demoradamente para ativar/desativar a modalidade com sensor, a qual prevê a gestão da aspiração de modo automático.
Nota: O sensor é disponível só para alguns modelos
T7. Tecla limpar sinalização de saturação de filtros.
Manutenção do controlo remoto
Limpeza do controlo remoto:
Limpar o controlo remoto utilizando um pano macio e uma solução detergente neutra isenta de substâncias abrasivas

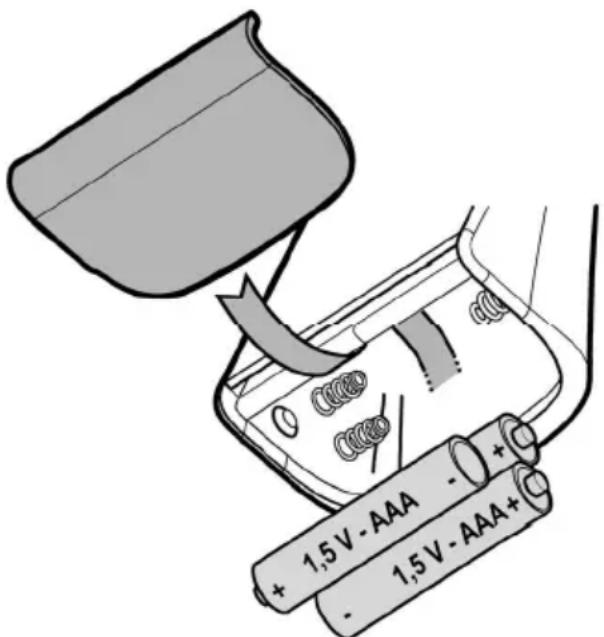

Substituição da bateria:
- Abrir o vão da bateria.
- Substituir as baterias esgotadas com 3 pilhas novas de 1,5 V tipo AAA.
Ao inserir a nova bateria respeitar as polaridades indicadas no vão da bateria!
- Tornar a fechar o vão da bateria.
Despejo das baterias
O despejo das baterias deve ser efectuado de acordo com todas as normas e leis nacionais. Não despejar as baterias usadas junto com o lixo normal.
As baterias devem ser despejadas de modo seguro.
Para maiores informações a respeito dos aspectos de protecção do ambiente, a reciclagem e o despejo de baterias, contactar as repartições encarregadas da colecta diferenciada.
Manutenção
Limpeza
Para a limpeza, utilizar um pano humedecido com detergentes líquidos neutros. Evitar o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL!
Filtro antigordura
Fig. 28-29-30
Deve ser limpo pelo menos uma vez por mês (ou quando o sistema de indicação de saturação dos filtros - se previsto no modelo adquirido – indicar esta necessidade) com detergentes não agressivos, em máquinas de lavar louças
com temperaturas baixas e com ciclo breve. (Temp. máx: 70°C).
Em caso de lavagem na máquina de lavar louças, as partes metálicas podem descolorir-se.
O filtro deve ser secado no forno em uma temperatura máxima de 100°C por uma hora e se o filtro ainda estiver húmido, repetir a operação.
Substituir o filtro a cada 2 anos, pelo menos.
Atenção! Após ter executado a manutenção do filtro instalar no contentor específico ANTES o filtro de gorduras, DEPOIS o filtro de carvão. este último é reconhecível por estar selado dentro de uma meia calça.
Verificar que, uma vez reposicionado o contentor, seja visível apenas o filtro de gorduras
Filtro de carvão activo (só para a versão filtrante)
Fig. 28-29-30
Retém os odores desagradáveis produzidos durante a preparação de alimentos.
Atenção! O filtro de carvões ativos é reconhecível por estar selado dentro de uma meia calça. Executar as operações de desmontagem, manutenção e limpeza do filtro manuseando o filtro com o máximo cuidado, para não causar danos ou abrir a meia calça.
O filtro de carvão pode ser lavado de dois em dois meses (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo adquirido – indicar esta necessidade) em água quente e detergentes adequados ou em máquina de lavar louça a 65 °C (para a lavagem em máquina, utilize o ciclo completo sem colocar outra louça na máquina).
Tire a água em excesso tomando cuidado para não estragar o filtro. Em seguida deixe-o secar definitivamente no forno durante 10 minutos a 100 °C.
Substitua o pano a cada 3 anos e sempre que notar sinais de danos no tecido.
Atenção! Após ter executado a manutenção do filtro instalar no contentor específico ANTES o filtro de gorduras, DEPOIS o filtro de carvão. este último é reconhecível por estar selado dentro de uma meia calça.
Verificar que, uma vez reposicionado o contentor, seja visível apenas o filtro de gorduras
Substituição das lâmpadas
Fig. 29
A coifa è dotada de um sistema de iluminação baseada na tecnologia LED.
Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energia elétrica.
Para a aquisição do led a substituir, procurar o serviço de assistência técnica
- PT - Instruções para montagem e utilização
- Advertências
- Uso
- Importante
- Instalação
- Conexão elétrica
- Montagem
- Funcionamento
- Sinalização de saturação do filtro de gorduras - Led L1: luz vermelha
- Sinalização de saturação do filtro de carvão - Led L1: luz vermelha a piscar
- Desativação/Ativação da sinalização de saturação do filtro de carvão:
- Reset da sinalização de saturação de filtros
- Filiação telecomando
- Funcionamento automático (sensor), conexão com SNAP®
- Funcionamento automático (sensor)
- Funcionamento automático do exaustor com SNAP®
- Regulação dos parâmetros para o Funcionamento automático
- Calibração do exaustor
- Automática:
- Manual:
- Seleção do fogão
- Conexão lógica entre exaustor e SNAP® (se em posse do SNAP®).
- Telecomando
- Afiliação telecomando:
- Descrição das funções do comando remoto
- Manutenção do controlo remoto
- Limpeza do controlo remoto:
- Substituição da bateria:
- Despejo das baterias
- Manutenção
- Limpeza
- Filtro antigordura
- Fig. 28-29-30
- Filtro de carvão activo (só para a versão filtrante)
- Substituição das lâmpadas
- Fig. 29
Marca : ELICA
Modelo : PRF0120528
Categoria : Exaustor de cozinha
