Merkki	Elica
Malli	PRF0120528
Tuotetyyppi	Liesituuletin
Käyttöversio	Kierrätys (aktiivihiilisuodattimella); mahdollisuus ulospuhallukseen lisävarustesarjalla
Asennus	Kattokiinnitys
Ohjaukset	Kosketusohjaus liesituulettimessa + kaukosäädin (mukana)
Imunopeuksien määrä	4 (1 matala, 2 keskitaso, 3 korkea, 4 teho rajoitettu 5 minuuttiin)
Valaistus	LED: liesitason valaistus ja hajavalo (mallista riippuen)
Automaattikäyttö	Kyllä, savuilmaisimella automaattista nopeudensäätöä varten
SNAP®-yhteensopivuus	Kyllä (lisäimuyksikkö)
Rasvasuodatin	Metallinen, konepestävä (max 70 °C); vaihto 2 vuoden välein
Aktiivihiilisuodatin	Pestävä vedellä tai astianpesukoneessa (65 °C); vaihto 3 vuoden välein
Suodattimien kylläisyyden ilmaisin	Kyllä, punaisella LEDillä (kiinteä rasvalle, vilkkuva hiilelle)
Viivästetty pysäytys	Kyllä, ohjelmoitavissa kaukosäätimellä: 20 min (nopeus 1), 15 min (nopeus 2), 10 min (nopeus 3)
Sähköliitäntä	220-240 V ~ 50/60 Hz
Pienin turvaetäisyys	50 cm (sähköliesi) / 65 cm (kaasu- tai yhdistelmäliesi)
Lampun tyyppi	LED (vaihto huoltopalvelun kautta)
Turvallisuus- ja suorituskykystandardit	EN/IEC 60335-1, EN/IEC 60335-2-31, EN 55014 jne.
Paino	Käsiteltävä vähintään kahden henkilön voimin (painoa ei ole ilmoitettu)
Varaosat saatavilla	Rasvasuodattimet, aktiivihiilisuodattimet, LED-lamput, kaukosäädin

Usein kysytyt kysymykset - PRF0120528 ELICA

Miten liesituulettimen rasvasuodatin puhdistetaan?

Rasvasuodatin on puhdistettava vähintään kerran kuukaudessa. Voit pestä sen astianpesukoneessa matalassa lämpötilassa (max 70 °C) miedolla pesuaineella. Pesun jälkeen kuivaa se uunissa 100 °C:ssa tunnin ajan. Suodatin on suositeltavaa vaihtaa 2 vuoden välein.

Miten aktiivihiilisuodatinta hoidetaan?

Aktiiviihiilisuodatin voidaan pestä kahden kuukauden välein kuumalla vedellä miedolla pesuaineella tai astianpesukoneessa 65 °C:ssa (täysi ohjelma ilman astioita). Pesun jälkeen kuivaa se uunissa 100 °C:ssa 10 minuutin ajan. Vaihda se 3 vuoden välein tai jos se on vaurioitunut.

Mitä tehdä, jos suodattimien kylläisyyden ilmaisin syttyy?

Jos LED L1 palaa kiinteänä punaisena, puhdista rasvasuodatin. Jos se vilkkuu punaisena, puhdista aktiivihiilisuodatin. Huollon jälkeen nollaa signaali painamalla samanaikaisesti liesituulettimen T1- ja T2-painikkeita vähintään 5 sekunnin ajan liesituulettimen ollessa sammutettuna.

Miten kaukosäädin yhdistetään liesituulettimeen?

Yhdistä kaukosäädin painamalla pitkään kaukosäätimen T2- ja T5-painikkeita ensimmäisen minuutin aikana, kun liesituuletin on kytketty päälle. Liesituulettimen LEDit vilkkuvat vahvistaakseen yhdistämisen.

Mitkä turvaetäisyydet on huomioitava asennuksessa?

Pienin etäisyys keittotason ja liesituulettimen alimman osan välillä on 50 cm sähköliesille ja 65 cm kaasu- tai yhdistelmäliesille. Jos keittolaitteen ohjeissa määritetään suurempi etäisyys, noudata sitä.

Miten automaattikäyttö anturilla aktivoidaan?

Aktivoi automaattitila painamalla samanaikaisesti liesituulettimen T1- ja T2-painikkeita. LED L1 syttyy useilla väreillä ja LED L2 syttyy valkoisena. Liesituuletin säätää nopeutta havaittujen savujen mukaan.

Mitä tehdä sähkökatkon sattuessa? Menetetäänkö kalibrointi?

Sähkökatkon jälkeen anturin automaattinen kalibrointi suoritetaan automaattisesti (kesto noin 5 minuuttia, LED L1 ja L2 vilkkuvat valkoisena). Mitään manuaalista toimenpidettä ei tarvita.

Miten liesituulettimen LED-lamput vaihdetaan?

LED-lamput on vaihdettava valtuutetun huoltopalvelun toimesta. Ota yhteyttä tekniseen tukeen sopivien vara-LEDien ostamiseksi.

Voiko liesituuletinta käyttää kaasuliesi kanssa?

Kyllä, mutta turvaetäisyys 65 cm on ehdottomasti noudatettava. Lisäksi huoneen on oltava riittävästi tuuletettu, kun liesituuletinta käytetään kaasulaitteiden kanssa.

Miten äänimerkki tai aktiivihiilisuodattimen kylläisyysilmaisin poistetaan käytöstä?

Liesituuletin sammutettuna, paina samanaikaisesti T1- ja T2-painikkeita äänimerkkiin asti, vapauta, ja paina sitten lyhyesti uudelleen molempia painikkeita. LED L1 vaihtuu kiinteästä vilkkuvaksi (signaali pois käytöstä). Toista toimenpide aktivoidaksesi uudelleen.

KÄYTTÖOHJE PRF0120528 ELICA

FI Asennus- ja käyttöohjeet

FI - Asennus- ja käyttöohjeet

Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamattajättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön.

! On tärkeää säilyttää ohjekirja tulevaa tarvetta varten. Mikäli laite myydään tai siirretään uudelle omistajalle tai jos laitteen käyttäjä muuttaa, on varmistettava että käyttöohje jää uuden käyttäjän saataville.

! Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa laitteen asennuksesta, käytöstä ja turvallisuudesta.

! Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin osiin tai poistoputkiin.

! Tarkista ennen laitteen asennusta, että kaikki osat ovat vahingoittumattomia. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus.

Huom: Symbolilla “(*)” merkityt tarvikkeet ovat vain joissakin malleissa mukana olevia lisävarusteita tai tarvikkeita, jotka on ostettava erikseen.

Tuuletin voi olla ulkonäöltään erilainen kuin käyttöohjeen kuvissa näkyvä malli. Käyttöohjeet, asennus ja huolto ovat kuitenkin muuttumattomat.

Turvallisuustietoa

Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sähköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston pääkytkimestä.

Käytä kaikkien asennus- ja huoltotöiden aikana työkäsineitä.

Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttää tätä laitetta, jos käyttöä valvotaan tai jos heille on annettu laitteen turvallista käyttöä koskevat ohjeet ja he ymmärtävät mahdolliset vaarat.

Valvo, että lapset eivät pääse leikkimään laitteella.

Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteitä ilman valvontaa.

Huoneisto on aina tuuletettava hyvin, kun

tuuletinta käytetään yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa.

Tuuletin on puhdistettava säännöllisesti sisä- ja ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA), noudata kuitenkin tämän käyttöohjeen neuvoja.

Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.

Tuulettimen alla liekittäminen on ehdottomasti kielletty.

Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on vältettävä joka tapauksessa.

Älä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan.

HUOMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason käytön aikana.

Käytä ainoastaan lamppujen huolto/vaihto-ohjeessa ilmoitettuja vaihtolamppuja.

Huomio! Älä yhdistä laitetta sähköverkkoon ennenkuin asennus on täysin valmis.

Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä.

Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.

Älä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sähköisku.

Älä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennettu oikealla tavalla!

Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu.

Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen. Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.

Epäselvissä tapauksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan.

HUOMIO! Kiinnitysruuvien ja –laitteiden ohjeiden vastainen asennus voi vaikuttaa sähköturvallisuuteen.

Huomio: mahdolliset virheet laitteen ulkoasussa kuuluvat laitteen erikoisluonteeseen.

Tämä laite on valmistettu EU-direktiivin 2012/19/EC, Waste

mukaisesti.Hävittämällä laitteen asianmukaisesti käyttäjä voi ehkäistä mahdolliset ympräristölle ja ihmisten terveydelle haitalliset seuraukset

Tuotteesta tai tuoteasiakirjoista löytyvä merkki ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se on toimitettava sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Laite on hävitettävä paikallisten jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota yhteys paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen josta tuote on ostettu.

Laitteisto suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti:

• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käyttöä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu päälle miniminopeudelle, kun aloitat kypsentämisen, ja pidä sitä päällä muutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai höyryä, ja käytä tehostettua/-ja nopeutta/nopeuksia vain erityistarpeessa. Vaihda aktiivihiilisuodatin/-suodattimet, kun haluat säilyttää hyvän hajujenpoistotehokkuuden. Puhdista rasvasuodatin/-suodattimet, kun haluat säilyttää hyvän rasvansuodatustehokkuuden. Käytä tässä oppaassa annetun kanavointijärjestelmän maksimiläpimittaa tehokkuuden parantamiseksi ja melun vähentämiseksi.

Käyttö

Tuuletin on tarkoitettu käytettäväksi suodatinversiona sisäiseen kiertoon.

Tuuletin imee ruoanlaitosta aiheutuvan savun ja höyryn, jotka suodattuvat ja puhdistuvat rasvasuodattimen/ rasvasuodattimien ja hiilsuodattimen/hiilisuodattimien lävitse, joilla tuulettimen TÄYTYY olla varustettu.

Tärkeää

Imutoimintoa varten on mahdollista ostaa asennussarja.

Tässä tapauksessa hiilisuodatinta ei saa asentaa.

Sen lisäksi imutoiminnon asennussarjan käyttö voi edellyttää erilaisen tuulettimen asennusta kuin tässä ohjekirjassa on kuvattu. Osta sen vuoksi ensin imutoiminnon asennussarja ja lue sen mukana tulevat ohjeet, ennen kuin aloitat tuulettimen asennuksen.

Asennus

Sähkö- ja mekaanisen asennuksen saa tehdä ainoastaan asiantunteva henkilö.

Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 50cm

sähköliesien osalta ja 65cm kaasu- ja sekaliesien osalta.

Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

Sähköliitäntä

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite.

Laite on tarkoitttu liitettäväksi suoraan sähköverkkoon, käytä siis normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan että laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategoria on III, asennussääntöjen mukaisesti.

HUOM! Osa B (kattoon kiinnittämiseen tarvittava laippa), on varustettu johtimella (keltainen-vihreä), joka on yhdistettävä kodin sähköverkon maadoitukseen. Kuva. 16-17

HUOM! Tarkistakaa erityisesti ylimääräisen johdon, tai muuten laitteelle voi aiheutua vakavia vahinkoja sähköisku laitteen käyttäjälle tai asentajalle.

Huom! Yhdyskaapelin voi vaihtaa ainoastaan valtuutettu asentaja.

Asennus

Ennen asennuksen aloittamista:

• Tarkista että hankittu laite mahtuu sille varattuun paikkaan.
• Irrota aktiivihilisuodatin/aktiivihilisuodattimet jos ne kuuluvat varustukseen (katso myös niitä koskeva kappale). Se/ne asennetaan vain jos tuuletinta halutaan käyttää suodatinversiona.
• Tarkista, että tuulettimen sisällä ei ole (kuljetuksesta johtuen) pakkausmateriaalia (esimerkiksi ruuveja, takuupapereita tms sisältäviä kirjekuoria). Jos sellaisia on, ota ne pois ja säilytä ne.

Tämän tyyppinen liesituuletin tulee kiinnittää kattoon.

Hyvin painava tuote, liesituulettimen siirtäminen ja asennus vaatii ainakin kaksi henkilöä.

Tuulettimessa on useimpiin seinä- ja kattomalleihin sopivat kiinnitystulpat. On kuitenkin välttämätöntä kutsua asiantuntija tarkistamaan materiaalien sopivuus seinä- ja kattomalliin. Seinän/katon on oltava riittävän tukeva kestääkseen tuulettimen painon.

Toiminta

Liesikupu on varustettu kuvun reunassa olevilla ohjaimilla ja sitä voidaan ohjata myös kaukosäätimellä (vain joissakin malleissa)

Liesikuvun ohjauspaneeli

T1. Imunopeuden (tehokkuus) ohjauspainike.

Paina toistuvasti halutun nopeuden valintaa varten välillä:

Nopeus OFF - Led-valo L1: sammunut

Nopeus 1 (matala imunopeus) - Led-valo L1: valo vihreä

Led-valo L2 vilkkuu vihreänä, jos liesikuvun viivytetyn sammutuksen toiminto on aktivoitu (vain kauko-ohjauksella).

Nopeus 2 (imun keskinopeus) - Led-valo L1: valo keltainen

Led-valo L2 vilkkuu keltaisena, jos liesikuvun viivytetyn sammutuksen toiminto on aktivoitu (vain kauko-ohjauksella)

Nopeus 3 (korkea imunopeus) - Led-valo L1: valo vaaleansininen

Led-valo L2 vilkkuu vaaleansinisenä, jos liesikuvun viivytetyn sammutuksen toiminto on aktivoitu (vain kauko-ohjauksella)

Nopeus 4 (tehokas imu) - Led-valo L1: vaaleansininen painike

Huomio1: Nopeus 4 kestää rajoitetut 5 min, minkä jälkeen liesikupu siirtyy automaattisesti nopeudelle2.

T2. Valaistuksen ohjauspainike (keittotason valo-hajavalo)

Paina lyhyesti keittotason valaisemiseksi

Paina ja pidä painettuna pidempään hajavalaistusta varten.

Huom: Hajavalaistus on saatavilla vain joissakin malleissa.

Rasvasuodattimen täyttymisen ilmoitus - Led L1: punainen valo

Ilmoitus on näkyvillä noin minuutin verran liesikuvun sammuttamisen jälkeen.

Kun tämä ilmoitus tulee näkyviin, suorita rasvasuodattimien huolto.

Hiilisuodattimen täyttymisen ilmoitus - Led L1: vilkkuva punainen valo

Ilmoitus on näkyvillä noin minuutin verran liesikuvun sammuttamisen jälkeen.

Kun tämä ilmoitus tulee näkyviin, suorita hiilisuodattimen huolto.

Hiilisuodattimen täyttymisen ilmoituksen käytöstä poisto/käyttöön otto.

Tämä ilmoitus on normaalisti kytketty käyttöön, sen kytkemiseksi pois käytöstä:

kun liesikupu on sammunut, paina samanaikaisesti näppäimiä T1 ja T2, kunnes kuulet äänimerkin (piippauksen).

Päästä molemmat näppäimet ja paina samoja näppäimiä T1 ja T2 uudelleen lyhyesti.

Led-valo L1 syttyy palamaan punaisen värisenä (ilmoitus käytössä), minkä jälkeen se alkaa vilkkua (ilmoitus kytketty pois).

Toista toimenpide, jos haluat kytkeä ilmoituksen uudelleen käyttöön, led-valo L1 vaihtuu vilkkuvasta punaisesta valosta (ilmoitus pois käytöstä) palamaan jatkuvalla valolla (ilmoitus käytössä).

Suodattimen täyttymisen ilmoituksen nollaus

Kun liesikupu on sammunut, paina samanaikaisesti painikkeita T1 ja T2 vähintään 5 sekunnin ajan. Led-valo L1 lopettaa täyttymisen ilmoituksen

Toista toimenpide, jos ilmoitus näkyy samanaikaisesti molemmista suodattimista.

Kaukosäätimen liittäminen

Kun kaukosäätimen liittäminen on onnistunut, molemmat LED-valot palavat näyttämällä sarjassa useampaa väriä.

Automaattinen toiminto (sensori), SNAP® kytkin

Huomio! On suositeltavaa tehdä "Automaattitoiminnan parametrien säätö" (katso aiheeseen liittyvä kappale) ennen automaattisen toiminnon käyttöä ja liesituulettimen liittämistä SNAP® kytkimeen.

Huom: Automaattitoiminta keittotason kanssa on mahdollista vain Elica-keittotasojen kanssa. Lisätietoja varten ota yhteyttä viralliseen jälleenmyyjään tai valtuutettuun tekniseen tukeen.

Automaattitoiminta (sensori)

Liesituuletin kytkeytyy sopivimmalle nopeudelle liesituulettimessa olevan sensorin havaitsemien keittämishöyryjen perusteella.

Tämän toiminnon aktivointi:

Paina lyhyesti näppäimiä T1 ja T2, LED-valo L1 syttyy useammassa värissä, LED-valo L2 syttyy palamaan valkoisena.

SNAP®:Ila varustetun liesituulettimen automaattitoiminta

Huom: SNAP® on lisäimuyksikkö, joka voi toimia yhdessä liesituulettimen kanssa. Lisätietoja varten katso SNAP®:n mukana toimitettu käyttöopas

Tämän toiminnon aktivointi:

Paina samanaikaisesti näppäimiä T1 ja T2, LED-valo L1 syttyy useammassa värissä, LED-valo L2 syttyy palamaan oranssina.

Automaattitoiminnan parametrien säätö

Huom: Kaikki alla kuvatut kalibrointi-, valinta-, säätötoiminnot ja looginen yhteys voidaan tehdä kun liesituuletin on sammutettu (OFF), ja tämä käsittää:

• Liesituulettimen kalibrointi (automaattinen ja manuaalinen).
• Liesitason tyypin valinta (kaasu, induktio tai sähköinen)
• Liesituulettimen ja ^ SNAP®käytössä).

Sensorin kalibrointi

Huom: Kalibrointi kestää noin 5 minuuttia, LED-valot L1 ja L2 vilkkuvat valkoisena.

Kalibrointi on välttämätöntä, jotta liesituulettimessa oleva sensori voisi toimia oikein, ja se voi olla:

Automaattinen:

aina kun liesituuletin yhdistetään uudelleen sähköverkkoon (esim: ensimmäisen asennuksen yhteydessä tai oikosulun jälkeen).

Manuaalinen:

Suoritettava kun Automaattitoiminnassa havaitaan häiriöitä, keittiön ilmaston on oltava tällöin normaalitilassa.

Paina pitkään näppäintä T1.

Keittotason valinta (kaasu, induktio tai sähköinen)

Paina samanaikaisesti näppäimiä T1 ja T2 kunnes kuulet äänimerkin (piippaus). Päästä näppäimet ja paina

uudelleen (noin 5 sekunnin sisällä) vain T2 näppäintä siirtyäksesi keittotason valintatilaan.

Seuraavilla T2 näppäimen painalluksilla voidaan siis valita haluttu keittotaso seuraavan kaavion mukaisesti:

Oranssi Led 2: Kaasulevy

Sininen Led 2: Induktiolevy

Valkoinen Led 2: Sähkölevy

Ennalta valittu painike pysyy päällä ja osoittaa tehdyn valinnan, 10 sekunnin jälkeen näppäin vilkkuu lyhyesti ilmoittaen että suoritettu valinta on tallennettu.

Looginen yhteys liesituulettimen ja SNAP®:n välillä (jos SNAP® käytössä).

Yhteys liesituulettimen ja SNAP®:n välillä on automaattinen. Ei vaadi asetuksia käyttäjältä.

Kaukosäädin

Huomio! Jotkut tämän kaukosäätimen toiminnot ovat aktivoitavissa vain tiettyjen liesikupumallien kanssa.

Kaukosäätimen liittäminen:

Paina pitkään T2 + T5 liesikuvun päällä olon ensimmäisen minuutin aikana. Tapahtunut liitäntä ilmoitetaan liesikuvussa.

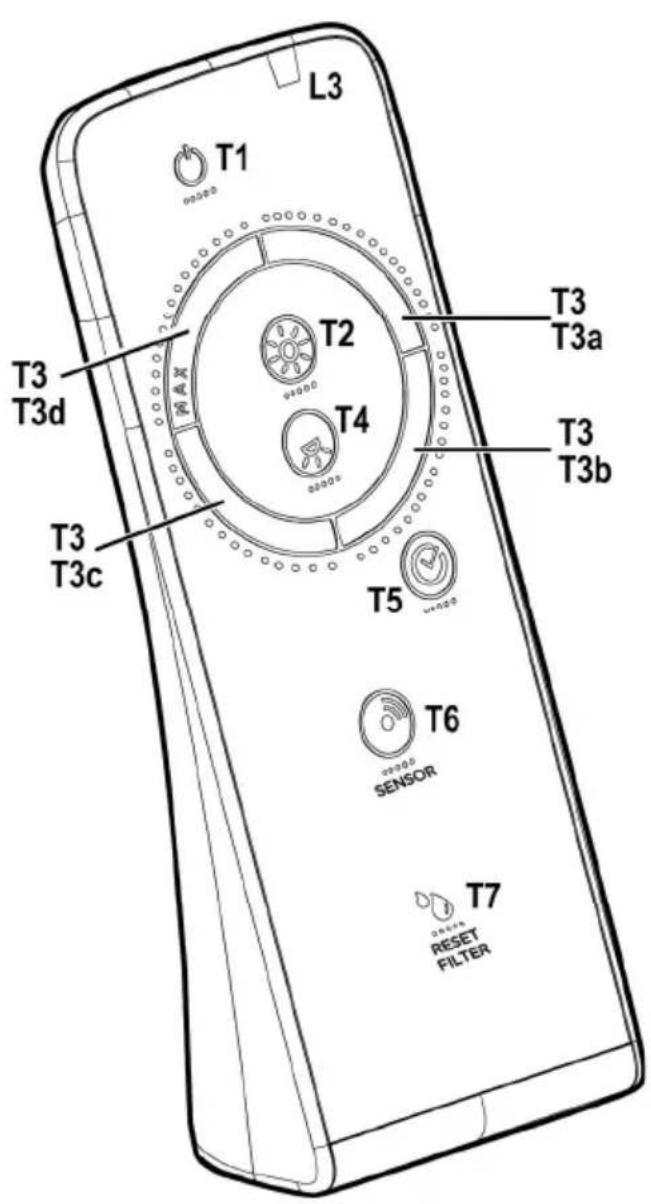

Kaukosäätimen toimintojen kuvaus

T1. OFF-painike
T2. ON/OFF-painike ja hajavalon voimakkuuden säätö
T3. Imunopeuden (tehokkuus) ohjauspainike:
T4. Keittotason valon ON/OFF-painike
T5. Liesikuvun viivytetyn sammutuksen ON/OFF-painike
T6. Sensorin ON/OFF-painike.
T7. Suodattimen täyttymisen ilmoituksen nollauksen painike.
L3. Kaukosäätimen toiminnan merkkivalo

Huom: saatavilla olevien toimintojen valitsemiseksi kosketa painikkeita painamalla kevyesti.

T1. OFF-painike
Paina liesikuvun sammuttamiseksi
T2. ON/OFF-painike ja hajavalon voimakkuuden säätö Paina lyhyesti hajavalon sytyttämiseksi tai sammuttamiseksi Paina pidempään valon voimakkuuden säätämiseksi. Huom: Hajavalaistus on saatavilla vain joissakin malleissa.
T3. Imunopeuden (tehokkuus) ohjauspainike Kosketa painiketta lähtemällä mistä kohdasta tahansa ja siirtymällä kiertäen myötäpäivään tai vastapäivään imunopeuden lisäämiseksi tai vähentämiseksi. Painike on jaettu useampaan osioon. Haluttu nopeus voidaan valita painamalla suoraan vastaavaa osiota seuraavalla tavalla:
T3a: Nopeus 1 (matala imunopeus)
T3b: Nopeus 2 (imun keskinopeus)
T3c: Nopeus 3 (korkea imunopeus)
T3d: Nopeus 4 (tehokas imu)
T4. Keittotason valon ON/OFF-painike Paina keittotason valaistuksen sytyttämiseksi tai sammuttamiseksi.
T5. Liesikuvun viivytetyn sammutuksen ON/OFF-painike. Paina liesikuvun viivytetyn sammutuksen säätämiseksi sen hetkisen imunopeuden perusteella (tehokkuus):
Nopeus 1 (matala imunopeus): 20 minuuttia
Nopeus 2 (imun keskinopeus): 15 minuuttia
Nopeus 3 (korkea imunopeus): 10 minuuttia
T6. Sensorin ON/OFF-painike.
Pidä painettuna pitkään imun hallinnan automaattitilan sensorin toimintatilan kytkemiseksi päälle/pois kytkemiseksi.
Huom: Sensori on saatavilla vain joissakin malleissa.
T7. Suodattimen täyttymisen ilmoituksen nollauksen painike.

Kaukosäätimen huolto

Kaukosäätimen puhdistus:

Kaukosäädin puhdistetaan pehmeällä kankaalla ja neutraalilla hankaamattomalla pesuaineella

Paristojen vaihto:

• Avaa paristokotelo.
- Vaihda kulunut paristo kolmeen uuteen 1,5 V tyypin AAA paristoon.
Noudata paristokotelon napojen suuntia uuden pariston asettamisessa!
- Sulje paristotila.

Akkujen hävittäminen

Akut on hävitettävä kussakin maassa voimassaolevien määräysten ja lakien mukaisesti. Akkuja ei saa hävittää normaalijätteen mukana.

Akut on hävitettävä turvallisesti.

Ympäristönsuojelua, akkujen kierrätystä ja hävitystä koskevaa tietoa saa jätteenkäsittelylaitoksilta.

Huolto

Puhdistus

Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisiin kostutettua liinaa. ÄLÄ KÄYTÄ

PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ!

Vältä hankaavien tuotteiden käyttöä. ÄLÄ KÄYTÄ

ALKOHOLIA!

Rasvasuodatin

Kuva 28-29-30

Se pidättää ruuanlaitosta syntyvät rasvahiukkaset.

Se on puhdistettava vähintään kerran kuukaudessa (tai kun suodattimien täyttymisen osoittava järjestelmä – jos olemassa käytettävässä mallissa – ilmoittaa siihen tarvetta), miedoilla puhdistusaineilla, astianpesukoneessa matalassa

lämpötilassa lyhyellä ohjelmalla (lämp. max 70°C)

Metalliset osat voivat menettää väriään astianpesukoneessa.

Suodatinta on kuivattava uunissa max 100°C lämpötilassa yhden tunnin ajan; jos suodatin on yhä kostea, toista toimenpide.

Vaihda suodatin vähintään kahden vuoden välein.

Huomio! Kun olet suorittanut suodattimen huollon, asenna asiaa koskevaan koteloon ENSIN rasvasuodatin JA SITTEN hiilisuodatin. Viimeksi mainitun tunnistaa siitä, että se on saumattu trikookankaan sisälle.

Varmista, että kotelon asennuksen jälkeen vain rasvasuodatin jää näkyviin.

Hiilisuodatin (ainoastaan suodatinversiossa)

Kuva 28-29-30

Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut.

Huomio! Aktiivihilisuodatin on tunnistettavissa, koska se on saumattu trikookankaan sisälle. Suorita suodattimen irrotus, huolto ja puhdistus käsitelleen suodatinta erityisen varovasti, jotta trikookangas ei vahingoitu tai avaudu.

Hiilisuodatin voidaan pestä kahden kuukauden välein (tai kun suodattimien kyllästyksen merkkijärjestelmä- jos laitteessa on sellainen - ilmoittaa puhdistuksen tarpeesta) lämpimällä vedellä ja sopivalla pesuaineella tai astianpesukoneessa 65°C lämpötilalla (astianpesukoneessa koko pesuohjelmalla, älä laita samaan pesuun astioita).

Poista ylimääräinen vesi vahingoittamatta suodatinta ja laita se kuivumaan 100°C uuniin 10 minuutin ajaksi.

Vaihda levy 3 vuoden välein ja aina kun kangas on rikkoutunut.

Huomio! Kun olet suorittanut suodattimen huollon, asenna asiaa koskevaan koteloon ENSIN rasvasuodatin JA SITTEN hiilisuodatin. Viimeksi mainitun tunnistaa siitä, että se on saumattu trikookankaan sisälle.

Varmista, että kotelon asennuksen jälkeen vain rasvasuodatin jää näkyviin.

Lamppujen vaihto

Kuva. 29

Tuulettimessa on LED teknologiaan perustuva valaistusjärjestelmä.

LED valot takaavat parhaan mahdollisen valaistuksen, lamppujen kesto on 10 kertaa parempi kuin perinteisten lamppujen ja niiden avulla säästetään 90% energiaa.

Vaihdettavien led-valojen tilausta varten voit olla yhteydessä tekniseen asiakaspalveluun.
