ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BS 14.4 LT Quick METABO

el Πρωτότυπο οδηγιών χρήσης 60

Πρωτότυπο οδηγιών χρήσης

1. Δήλωση πιστότητας

Δηλώνουμε με ιδία ευθύνη ότι το προϊόν αυτό αντιστοιχεί στις προδιαγραφές και στις οδηγίες που αναφέρονται στη σελίδα 3.

2. Χρήση σύμφωνα με το σκοπό προορισμού

Το δραπανοκατσάβιδο μπαταρίας είναι κατάλληλο για τρύπημα, βίδωμα και σπειροτόμηση καθώς και για τρύπημα με κρούση (ανάλογα τον εξοπλισμό).

Για ζημιές που ενδέχεται να προκύψουν από τη μη ενδεδειγμένη χρήση του εργαλείου την αποκλειστική ευθύνη φέρει ο χρήστης.

Θα πρέπει να ληφθούν υπόψη οι γενικά αναγνωρισμένοι κανονισμοί πρόληψης ατυχημάτων καθώς και οι συνημμένες υποδείξεις ασφαλείας.

3. Γενικές υποδείξεις ασφαλείας

Προσέξτε για τη δική σας προστασία καθώς και για την προστασία του ηλεκτρικού σας εργαλείου εκείνα τα σημεία του κειμένου, που χαρακτηρίζο-

νται με αυτό το σύμβολο!

ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Για τη μείωση του κινδύνου τραυματισμού διαβάστε τις οδηγίες λειτουργίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις υποδείξεις ασφαλείας και όλες τις

οδηγίες. Η μη τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά καιή σοβαρούς τραυματισμούς.

Φυλάγετε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση.

Παραχωρήστε σε άλλους το ηλεκτρικό σας εργα- λείο μόνο μαζί με αυτά τα έγγραφα..

4. Ειδικές υποδείξεις ασφαλείας

Κατά την χρήση των κρουστικών δράπανων να χρησιμοποιείτε ωτοασπίδες (εργαλεία με το χαρακτηρισμό SB...). Η επίδραση του θορύβου μπορεί να προκαλέσει απώλεια της ακοής.

Χρησιμοποιείτε την πρόσθετη χειρολαβή που συνοδεύει το εργαλείο (ανάλογα τον εξοπλισμό). Η απώλεια του ελέγχου μπορεί να οδηγήσει σε τραυματισμούς.

'Отан εκτελείτε εργασίες, στις οποίες το εξάρτημα εργασίας μπορεί να συναντήσει καλυμμένους ηλεκτρικούς αγωγούς, κρατάτε το εργαλείο από τις μονωμένες

επιφάνειες λαβής. Η επαφή μ' έναν ηλεκτροφόρο αγωγό μπορεί να θέσει επίσης τα μεταλλικά μέρη του εργαλείου υπό τάση και να προκαλέσει μια ηλεκτροπληξία.

Βεβαιωθείτε, ότι στη θέση που πρόκειται να εργαστείτε, δε βρίσκονται καλώδια ρεύματος, σωλήνες νερού ή αερίου (π.χ. με τη βοήθεια ενός ανιχνευτή μετάλλων).

Προστατέψτε τις μπαταρίες από την υγρασία!

Μην εκθέτετε τις μπαταρίες στη φωτιά!

Μη χρησιμοποιείτε καμία ελαττωματική ή παραμορφωμένη μπαταρία! Μην ανοίγετε τις μπαταρίες! Μην ακουμπάτε ή βραχυκυκλώνετε τις επαφές των μπαταριών!

Από τις ελαττωματικές μπαταρίες ιόντων λιθίου (Li-Ion) μπορεί να εξέλθει ένα καυστικό υγρό!

Σε περίπτωση που χυθεί το υγρό της μπαταρίας και έρθει σε επαφή με το δέρμα σας, ξεπλύνετε το δέρμα σας αμέσως με

πολύ νερό. Σε περίπτωση που πέσει υγρό της μπαταρίας στα μάτια σας, πλύνετε τα μάτια σας με καθαρό νερό και πηγαίνετε χωρίς καθυστέρηση στο γιατρό!

Προτού πραγματοποιήσετε μία οποιαδήποτε ρύθμιση, αλλαγή εξοπλισμού, συντήρηση ή καθαρισμό τραβήξτε την μπαταρία από το εργαλείο.

Βεβαιωθείτε ότι έχει απενεργοποιηθεί το εργαλείο κατά την τοποθέτηση της μπαταρίας.

Οι σκόνες από υλικά, όπως μπογιά που περιέχει μόλυβδο, μερικά είδη ξύλου, ορυκτά και μέταλλα, μπορούν να είναι επιβλαβείς για την υγεία. Η επαφή ή η εισπνοή της σκόνης μπορεί να προκαλέσει αντιδράσεις και/ή αναπνευστικά νοσήματα στα πλησίον ευρισκόμενα άτομα.

Ορισμένες σκόνες, όπως σκόνη δρυός ή οξιάς ισχύουν ως καρκινογόνες, ιδιαίτερα σε συνδυασμό με πρόσθετα υλικά επεξεργασίας ξύλου (χρωμικό υλικό, υλικό προστασίας ξύλου). Η επεξεργασία υλικού που περιέχει αμίαντο επιτρέπεται να γίνεται μόνο από ειδικευμένα άτομα.

• Χρησιμοποιείτε κατά το δυνατό μια διάταξη αναρρόφησης της σκόνης.
• Φροντίζετε για καλό αερισμό της θέσης εργασίας.
• Συνίσταται, η χρήση μιας μάσκας προστασίας της αναπνοής με κατηγορία φίλτρου Ρ2. Προσέξτε τις ισχύουσες στη χώρα σας προδιαγραφές για τα επεξεργαζόμενα υλικά. Ασφαλίστε το επεξεργαζόμενο κομμάτι έτσι, ώστε να μην μπορεί να γλιστρήσει, π.χ. με τη βοήθεια σφιγκτήρων.

Φωτοδίοδος LED (12): Μην παρατηρείτε την ακτίνα της φωτοδιόδου (LED) απευθείας με οπτικά όργανα, κατηγορία LED 1M, ταξινομημένη

κατά DIN EN 60825-1: 2003, μήκος κύματος: 400-700 nm, 300 μs.

5. Επισκόπηση

Βλέπε σελίδα 2.

1 Πρόσθετη χειρολαβή *
2 Ταχυτσόκ
3 Συρόμενος διακόπτης (τρύπημα χωρίς κρούση/ τρύπημα με κρούση) *
4 Συρόμενος διακόπτης (περιορισμός ροπής στρέψης, τρύπημα)
5 Διακόπτης (1η/2η ταχύτητα) - από τις δύο πλευρές του εργαλείου
6 Διακόπτης αλλαγής της κατεύθυνσης περιστροφής (ρύθμιση της φοράς περιστροφής, ασφάλεια μεταφοράς) - από τις δύο πλευρές του εργαλείου
7 Πλήκτρο για την απασφάλιση της μπαταρίας
8 Πλήκτρο ένδειξης της χωρητικότητας
9 'Ενδειξη χωρητικότητας και σήμανσης
10 Μπαταρία
11 Πλήκτρο για λειτουργία στροφορμής *
12 Φωτοδίοδος LED
13 Πληκτροδιακόπτης
* ανάλογα του εξοπλισμού

6. Θέση σε λειτουργία

6.1 Συναρμολόγηση της πρόσθετης χειρολαβή (1) (ανάλογα τον εξοπλισμό)

Για λόγους ασφαλείας χρησιμοποιείτε πάντοτε τη συνημμένη πρόσθετη χειρολαβή.

Ανοίξτε το δακτύλιο σύσφιγξης, περιστρέφοντας αριστερά την πρόσθετη χειρολαβή (1). Περάστε την πρόσθετη χειρολαβή πάνω στο λαιμό σίσφιγξης του εργαλείου. Σφίξτε δυνατά την πρόσθετη χειρολαβή ανάλογα με την εφαρμογή στην επιθυμητή γωνία.

7. Χρήση

7.1 Πολυλειτουργικό σύστημα επιτήρησης του εργαλείου

Όταν απενεργοποιείται το εργαλείο από μόνο του, τότε η ηλεκτρονική διάταξη έχει γοποιήσει τη λειτουργία αυτοπροστσίας.

Ηχεί ένα προειδοποιητικό σήμα (συνεχές μπιπ). Αυτό σταματά μετά το πολύ 30 δευτερόλεπτα ή αφήνοντας τον πληκτροδιακόπτη (13).

Αιτίες και αντιμετώπιση:

1. Μπαταρία σχεδόν άδεια (Η ηλεκτρονική διάταξη προστατεύει την μπαταρία από ζημιά λόγω πλήρους αποφόρτισης).
   'Отан μια φωτοδίοδος (LED) αναβοσβήνει (9), είναι η μπαταρία σχεδόν άδεια. Πατήστε ενδεχομένως το πλήκτρο (8) και ελέγξτε την κατάσταση φόρτισης στις φωτοδιόδους (LED) (9). 'Отан η μπαταρία είναι σχεδόν άδεια, πρέπει να φορτιστεί ξανά!
2. Μια υπερφόρτωση του εργαλείου για μεγαλύτερη χρονική διάρκεια οδηγεί σε

απενεργοποίηση λόγω υπερθέρμανσης.

Αφήστε το εργαλείο ή την μπαταρία να κρυώσει.

Υπόδειξη: Όταν η μπαταρία είναι πολύ ζεστή, είναι δυνατή μια γρηγορότερη ψύξη της μπαταρίας στο φορτιστή σας “AIR COOLED”.

Υπόδειξη: Το εργαλείο κρυώνει γρηγορότερα, όταν το αφήνει κανείς να λειτουργεί χωρίς φορτίο.

1. Σε περίπτωση πολύ υψηλής ένταση του ρεύματος (όπως παρουσιάζεται π.χ. σε περίπτωση μιας εμπλοκής μεγαλύτερης διάρκειας) απενεργοποιείται το εργαλείο
   Απενεργοποιήστε το εργαλείο με τον πληκτροδιακόπτη (13). Μετά συνεχίστε κανονικά την εργασία. Αποφύγετε άλλες εμπλοκές.

7.2 Μπαταρία

Φορτίστε την μπαταρία πριν από τη χρήση (10).

Φορτίστε ξανά την μπαταρία σε περίπτωση πτώσης της ισχύος.

Η ιδανική θερμοκρασία φύλαξης βρίσκεται μεταξύ 10°C και 40°C.

Οι μπαταρίες ιόντων λιθίου “Li-Power” έχουν μια ένδειξη χωρητικότητας και σήμανσης (9):

• (8) Πατήστε το πλήκτρο και η κατάσταση φόρτισης εμφανίζεται μέσω των φωτοδιόδων LED.
• Όταν μια φωτοδίοδος (LED) αναβοσβήνει, είναι η μπαταρίασχεδόν άδεια και πρέπει να επαναφορτιστεί.

7.3 Αφαίρεση, τοποθέτηση της μπαταρίας Αφαίρεση:

Πατήστε το πλήκτρο για την απασφάλιση της μπαταρίας (7) και τραβήξτε έξω την μπαταρία (10) προς τα εμπρός.

Τοποθέτηση:

Σπρώξτε πάνω την μπαταρία (10) μέχρι να ασφαλίσει.

7.4 Ρύθμιση κατεύθυνσης περιστροφής, ασφάλειας μεταφοράς (κλείδωμα της λειτουργίας)

Πατήστε το διακόπτη αλλαγής της κατεύθυνσης περιστροφής (6).

Βλέπε σελίδα 2.

R = Ρυθμισμένο δεξιόστροφα

L = Ρυθμισμένο αριστερόστροφα

0 = Μεσαία θέση: Ασφάλεια μεταφοράς (κλείδωμα της λειτουργίας) ρυθμισμένη

7.5 Επιλογή ταχύτητας

Σπρώξτε το διακόπτη (5) με ακινητοποιημένο τον κινητήρα!

Σε περίπτωση που ο διακόπτης (5) δεν μπορεί να σπρωχτεί μέχρι τέρμα, πατήστε τότε τον πληκτροδιακόπτη (13) ελαφρά, έτσι ώστε ο κινητήρας να κινείται αργά. Έτσι μπορεί να σπρωχτεί ο διακόπτης (5) εύκολα μέχρι τέρμα.

ΕΛΛΗΝΙΚΑει

Σπρώξτε το διακόπτη (5) (αριστερά ή δεξιά του εργαλείου).

1η ταχύτητα ρυθμισμένη (χαμηλός αριθμός στροφών), ιδιαίτερα υψηλή ροπή στρέψης)

2η ταχύτητα ρυθμισμένη (υψηλός αριθμός στροφών)

7.6 Ρύθμιση του περιορισμού της ροπής στρέψης

Σπρώξτε το συρόμενο διακόπτη (4).

1... = Ρύθμιση ροπής στρέψης (για εργασία με περιορισμό ροπής στρέψης)

Υπόδειξη: Ανάλογα με τη επιλεγμένη βαθμίδα ταχύτητας μπορούν να ρυθμιστούν διαφορετικές ροπές στρέψης! Στη 2η ταχύτητα από 1,5 έως 3,5 Nm και στην 1η ταχύτητα από 3,5 έως 13 Nm.

Υπόδειξη: Μετά την επίτευξη της ρυθμισμένης ροπή στρέψης ο κοχλιωτός συμπλέκτης δημιουργεί έναν κρουστικό θόρυβο και το εργαλείο απενεργοποιείται αυτόματα.

= Ρύθμιση βάθους τρυπήματος - κανένας περιορισμός ροπής στρέψης (για μέγιστη ροπή στρέψης)

7.7 Ρύθμιση τρυπήματος χωρίς κρούση, τρυπήματος με κρούση (ανάλογα τον εξοπλισμό)

Σπρώξτε το συρόμενο διακόπτη (3).

= Ρυθμισμένο τρύπημα με κρούση Υπόδειξη: Εκτελείτε την εργασία στο τρύπημα με κρούση με υψηλό αριθμό στροφών.

= Ρυθμισμένο τρύπημα χωρίς κρούση

7.8 Ενεργοποίηση της λειτουργίας στροφορμής (ανάλογα τον εξοπλισμό)

Μην εργάζεστε για μεγάλο χρονικό διάστημα με ενεργοποιημένη τη λειτουργία φορμής! (Ο κινητήρας μπορεί να θερμανθεί.)

Για την ενεργοποίηση ή απενεργοποίηση της λειτουργίας στροφορμής, πατήστε το πλήκτρο (11)

Σε περίπτωση ενεργοποιημένης λειτουργίας στροφορμής αναβοσβήνει το πλήκτρο (11).

Υπόδειξη: Όταν το εργαλείο είναι απενεργοποιημένο περίπου 5 λεπτά, απενεργοποιείται η λειτουργία στροφορμής από μόνη της, το αναβόσβημα του πλήκτρου (11) σβήνει.

7.9 Ενεργοποίηση/απενεργοποίηση, ρύθμιση του αριθμού των στροφών

Ενεργοποίηση, αριθμός στροφών: Πατήστε τον πληκτροδιακόπτη (13). Ο αριθμός των στροφών μπορεί να αλλάξει, πατώντας τον πληκτροδιακόπτη.

Απενεργοποίηση: Αφήστε τον πληκτροδιακόπτη (13) ελεύθερο. Υπόδειξη: Ο θόρυβος, που παρουσιάζεται κατά την απενεργοποίηση του εργαλείου, οφείλεται στον τρόπο κατασκευής (γρήγορη ακινητοποίηση) και δεν επηρεάζει καθόλου τη λειτουργία και τη διάρκεια ζωής του εργαλείου.

7.10 Φωτοδίοδος LED

Για εργασίες σε θέσεις με κακό φωτισμό. Η φωτοδίοδος LED (12) ανάβει σε περίπτωση ενεργοποιημένου εργαλείου.

7.11 Άνοιγμα, σφίξιμο του ταχυτσόκ

Γυρίστε το δακτύλιο (2) προ την κατεύθυνση "ANOIXTO, RELEASE".

Το κροτάλισμα, που ενδεχομένως ακούγεται μετά το άνοιγμα του τσοκ (λόγω λειτουργίας), απενεργοποιείται με την αντίθετη περιστροφή του δακτύλιου (2).

Σφίξιμο εξαρτήματος

• Ανοίξτε το ταχυτσόκ και τοποθετήστε το εξάρτημα όσο το δυνατόν πιο βαθιά.
• Γυρίστε το δακτύλιο (2) προς την κατεύθυνση "GRIP, ΚΛΕΙΣΤΟ", ώσπου να υπερνικηθεί η αισθητή μηχανική αντίσταση.
• Προσοχή! Το εξάρτημα δεν είναι ακόμα σφιγμένο! Συνεχίστε δυνατά την περιστροφή τόσο (ταυτόχρονα πρέπει να ακούγεται το χαρακτηριστικό "κλικ")), ώσπου να μην είναι πλέον δυνατή καμία περαιτέρω περιστροφή - τότε μόνο είναι το εξάρτημα στα σίγουρα σφιγμένο.

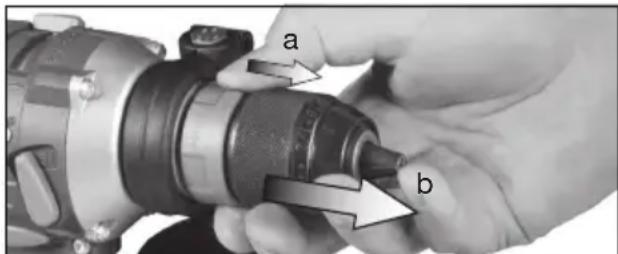

7.12 Τσοκ με σύστημα ταχείας αλλαγής Quick (στο BS 14.4 LT Quick, BS 18 LT Quick)

a b

Αφαίρεση: Σπρώξτε το δακτύλιο ασφάλισης προς τα εμπρός (a) και αφαιρέστε το τοσκ προς τα εμπρός (b).

Τοποθέτηση: Σπρώξτε το δακτύλιο ασφάλισης προς τα εμπρός και περάστε το τσοκ μέχρι τέρμα πάνω στον άξονα του δράπανου.

7.13 Ξεβίδωμα του τσοκ

(στο BS 14.4 LT Impuls, BS 18 LT, BS 18 LT Impuls, BS LT Partner Edition, SB 14.4 LT Impuls, SB 18 LT, SB 18 LT Impuls)

c 2 a

• Ανοίξτε το ταχυτσόκ.
• Ξεβιδώστε τη βίδα (α) (προσοχή αριστερόστροφο σπείρωμα!).
• Κρατήστε τον άξονα με ένα γερμανικό κλειδί (c), λύστε το ταχυτσόκ (2), κτυπώντας ελαφρά μ' ένα λαστιχένιο σφυρί πάνω σ' ένα τοποθετημένο εξαγωνικό κλειδί και ξεβιδώστε το.

Το βίδωμα πραγματοποιείται αντίστοιχα με την αντίθετη σειρά.

8. Συντήρηση, καθαρισμός

Κρατήστε το εργαλείο με το ταχυτσόκ κάθετα προς τα κάτω και γυρίστε το δακτύλιο εντελώς στην κατεύθυνση “GRIP, ΚΛΕΙΣΤΟ”, μετά γυρίστε τον εντελώς στην κατεύθυνση “ΑΝΟΙΧΤΟ, RELEASE”. Η συγκεντρωμένη σκόνη πέφτει από το ταχυτσόκ.

9. Συμβουλές και τεχνάσματα

Τρύπημα

• Κατά προτίμηση στη 2η ταχύτητα (υψηλός αριθμός στροφών).
• Για το τρύπημα χάλυβα, αλουμινίου ή πλακιδίων χωρίς ποντάρισμα και προτρύπημα ενεργοποιήστε τη λειτουργία στροφορμής (ανάλογα τον εξοπλισμό).
• Τρυπάτε τα πλακίδια και τα άλλα εύθραυστα υλικά χωρίς κρούση(ανάλογα τον εξοπλισμό).
• Στις βαθιές τρύπες τραβάτε κάπου-κάπου το τρυπάνι έξω από την τρύπα, για να απομακρύνετε τη σκόνη του τρυπήματος ή τα γρέζια.

Відшма

• Κατά προτίμηση στην 1η ταχύτητα (χαμηλός αριθμός στροφών) και με περιορισμό της ροπής στρέψης.
• Για το βίδωμα σε ξύλο με παραμορφωμένες κεφαλές βιδών ενεργοποιήστε τη λειτουργία στροφορμής (ανάλογα τον εξοπλισμό).
• Για την επίτευξη της μέγιστης ροπής στρέψης κατά το βίδωμα ενεργοποιήστε τη λειτουργία στροφορμής (ανάλογα τον εξοπλισμό).
• Για το βίδωμα μπορεί το τσοκ να αφαιρεθεί. Τοποθετήστε την κατσαβιδόλαμα απευθείας στο εσωτερικό εξάγωνο του άξονα. Στο BS 14.4 LT Quick, BS 18 LT Quick συγκρατείται η κατσαβιδόλαμα μαγνητικά. Στα άλλα εργαλεία χρησιμοποιείτε την υποδοχή σύσφιγξης κατσαβιδόλαμας. (Σε περίπτωση

τοποθετημένης της υποδοχής σύσφιγξης κατσαβιδόλαμας (ως εξάρτημα: αριθ. παραγγελίας 6.31281) συγκρατείται η κατσαβιδόλαμα.)

Σπειροτόμηση

• Λαδώστε λιγάκι το σπειροτόμο.
• Επιλέξτε την 1η ταχύτητα (χαμηλός αριθμός στροφών).
• Ρυθμίστε τον περιορισμό της ροπής στρέψης.

10. Εξαρτήματα

Χρησιμοποιείτε μόνο γνήσια εξαρτήματα της Metabo.

Βλέπε σελίδα 4.

Χρησιμοποιείτε μόνο εξάρτημα, τα οποία πληρούν τις απαιτήσεις και τα χαρακτηριστικά στοιχεία που αναφέρονται σε αυτές τις οδηγίες λειτουργίας.

Α Φορτιστές
Β Μπαταρίες διαφορετικής χωρητικότητας. Αγοράζετε μόνο μπαταρίες με μια τάση κατάλληλη για το ηλεκτρικό σας εργαλείο.
C Δακτύλιος σύσφιγξης με θήκη κατσαβιδόλαμων Περάστε το δακτύλιο σύσφιγξης από εμπρός πάνω στο λαιμό σίσφιγξης του εργαλείου (ενδεχομένως αφαιρέστε την πρόσθετη χειρολαβή (1)) και συμπιέστε τον μέχρι να ασφαλίσει.
D Υποδοχή σύσφιξης κατσαβιδόλαμας
Ε Τσοκ με σύστημα ταχείας αλλαγής Quick
F Στέλεχος συγκράτησης κατσαβιδόλαμας με σύστημα ταχείας αλλαγής Quick
G Γωνιακή κεφαλή βιδώματος με σύστημα ταχείας αλλαγής Quick

Πλήρες πρόγραμμα εξαρτημάτων, βλέπε www.metabo.com ή στον κύριο κατάλογο.

11. Επισκευή

Οι επισκευές των ηλεκτρικών εργαλείων επιτρέπεται να διενεργούνται μόνον από ηλεκτροτεχνίτες!

Με ηλεκτρικά εργαλεία Metabo που έχουν ανάγκη επισκευής απευθυνθείτε παρακαλώ στην αντίστοιχη αντιπροσωπία της Metabo. Διευθύνσεις βλέπε www.metabo.com.

Τους καταλόγους ανταλλακτικών μπορείτε να τους κατεβάσετε στη διεύθυνση www.metabo.com.

12. Προστασία περιβάλλοντος

Τηρείτε τους εθνικούς κανονισμούς για την απόσυρση σύμφωνα με τους κανόνες προστασίας του περιβάλλοντος και για την ανακύκλωση των άχρηστων εργαλείων, συσκευασιών και εξαρτημάτων.

Οι μπαταρίες δεν επιτρέπεται να πεταχτούν στα οικιακά απορρίμματα! Επιστρέψτε τις ελαττωματικές ή μεταχειρισμένες μπαταρίες στον αντιπρόσωπο της Metabo!

Μην πετάτε τις μπαταρίες στο νερό.

ΕΛΛΗΝΙΚΑει

Μόνο για τις χώρες της ΕΕ: Μην πετάτε τα ηλεκτρικά εργαλεία στα οικιακά απορρίμματα! Σύμφωνα με την Ευρωπαϊκή

Οδηγία 2002/96/ΕΚ περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωμάτωσή της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση με τρόπο φιλικό προς το περιβάλλον.

Πριν την απόσυρση εκφορτίστε την μπαταρία στο ηλεκτρικό εργαλείο. Ασφαλίστε τις επαφές από τυχόν βραχυκύκλωμα (π.χ. μονώστε τις με αυτοκόλλητη ταινία).

13. Τεχνικά στοιχεία

Διευκρινίσεις σχετικά με τα στοιχεία στη σελίδα 3.

Διατηρούμε το δικαίωμα για αλλαγές, που εξυπηρετούν την τεχνική πρόοδο.

$$ \begin{array}{l} U = \text { Tá } \sigma \eta \text { της μπαταρίας } \ n _ {0} \quad = A \rho i \theta \mu \acute {\omicron} \varsigma \sigma \tau \rho \phi \acute {\omega} v \chi \omega \rho \acute {\iota} \varsigma \phi o p t i o \ \end{array} $$

Ροπή σύσφιξης σε περίπτωση βιδώματος:

$$ M _ {1} = \text { M a l a k o } \beta \text { i d w u a } (\xi \text { u l o }) $$

$$ M _ {2} = \Sigma \tau \rho o \phi o \rho \mu \eta $$

$$ M _ {3} = \Sigma k \lambda \eta \rho \acute {o} \beta i \delta \omega \mu a (\mu \acute {e} t a \lambda \lambda o) $$

$$ M _ {4} \quad = P u \theta \mu i \zeta \acute {o} \mu e v n \rho o p \eta \sigma \acute {u} \sigma \phi i \xi \eta s $$

Μέγιστη διάμετρος τρυπανιού:

$$ D _ {1 \max} = \Sigma \varepsilon \chi \acute {\alpha} \lambda u \beta a $$

$$ D _ {2 \max} = \Sigma \varepsilon \mu a \lambda a k o \xi u l o $$

$$ D _ {3 \max} = \Sigma \varepsilon \mu \pi \varepsilon \tau \acute {o} v $$

$$ s = \text { M\'{e} \gamma \iota \sigma \tau o \varsigma a p i \theta \mu \acute{o} \varsigma k r o \acute {u} \sigma \varepsilon w v} $$

$$ m = \text { B a p o s } (\mu \varepsilon \tau \eta \mu \text { i k p o t e r n } \mu \text { p a t a p i a }) $$

$$ G = \Sigma \pi \varepsilon \text { i } \rho \omega \mu a \acute {a} \xi o v a $$

$$ D _ {\max} = \text { A v o i y u a } \tau \sigma o k $$

Οι τιμές μετρήθηκαν σύμφωνα με το πρότυπο EN 60745.

$$ = \Sigma \nu \varepsilon \chi \acute {\epsilon} \varsigma \rho \varepsilon \acute {\mu} \alpha $$

Τα αναφερόμενα τεχνικά στοιχεία εννοούνται με ανοχές (σύμφωνα με τις εκάστοτε ισχύουσες τεχνικές προδιαγραφές).

Τιμές εκπομπής

Αυτές οι τιμές καθιστούν δυνατή την εκτίμηση των εκπομπών του ηλεκτρικού εργαλείου και τη σύγκριση διαφόρων ηλεκτρικών εργαλείων. Ανάλογα με τις συνθήκες εργασίας, την κατάσταση του ηλεκτρικού εργαλείου ή των εξαρτημάτων εργασίας μπορεί το πραγματικό φορτίο να είναι υψηλότερο ή χαμηλότερο. Για την εκτίμηση λάβετε υπόψη τα διαλείμματα εργασίας και τις φάσεις μικρού φορτίου. Με βάση τις αντίστοιχες προσαρμοσμένες τιμές εκτίμησης καθορίστε μέτρα προστασίας για το χρήστη, π.χ. οργανωτικά μέτρα.

Συνολική τιμή κραδασμών (διανυσματικό άθροισμα τριών κατευθύνσεων) υπολογισμένη σύμφωνα με το πρότυπο EN 60745:

$$ \begin{array}{r l} a _ {h, I D} & = \text { Тімн екпомпіңс крадаσмów (трúпіма мє кроуоң се μπετόν) } \end{array} $$

$$ \begin{array}{r l} a _ {h, D} & = T \mu \acute {\eta} \varepsilon k \pi o \mu \pi \acute {\eta} \varsigma k r a \delta a \sigma \mu \acute {\omega} v (\tau p \acute {u} \pi \eta \mu a \sigma \varepsilon \ & \quad \mu \acute {\varepsilon} t a \lambda \lambda o) \end{array} $$

Τυπικές ηχητικές στάθμες, αξιολόγηση Α:

$$ L _ {p A} = \Sigma \text { t } \text { a } \theta \mu \eta \eta \chi \eta \tau \iota k \acute {\eta} \varsigma \pi i \varepsilon \sigma \eta \varsigma $$

$$ L _ {W A} ^ {\prime} = \Sigma \text { t } \text { a } \theta \mu \eta \eta x \eta \tau i k \eta c \iota o x \acute {u} o c $$

$$ K _ {p A}, K _ {W A} = A v a \sigma \phi \acute {a} \lambda \varepsilon i a $$

Κατά την εργασία μπορεί να υπάρξει υπέρβαση της στάθμης θορύβου των 80 dB(A).

Χρησιμοποιείτε προστασία ακοής (ωτασπίδες)!
