MANUALE UTENTE BS 14.4 LT Quick METABO

it Istruzioni originali 24

es Manual original 29

pt Manual original 34

sv Originalbruksanvisning 39

Istruzioni originali

1. Dichiarazione di conformità

Dichiariamo sotto la nostra completa responsabilità che questo prodotto è conforme alle norme e direttive riportate a pagina 3.

2. Utilizzo conforme alle disposizioni

Il trapano avvitatore a batteria è adatto per lavori di foratura, avvitatura, maschiatura e foratura a percussione (in funzione della sua dotazione).

Dei danni derivanti da un uso improprio dell'utensile è responsabile esclusivamente l'operatore.

È obbligatorio rispettare le prescrizioni generali per prevenire eventuali infortuni, nonché le norme sulla sicurezza allegate.

3. Avvertenze generali di sicurezza

Per proteggere la propria persona e per una migliore cura dell'elettroutensile stesso, attenersi alle parti di testo contrassegnate con questo simbolo!

ATTENZIONE – Al fine di ridurre il rischio di lesioni leggere le Istruzioni per l'uso.

ATTENZIONE Leggere tutte le avvertenze di sicurezza e le relative istruzioni. Even-

tuali omissioni nell'adempimento delle avvertenze di sicurezza e delle istruzioni potranno causare folgorazioni, incendi e/o lesioni gravi.

Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro.

L'elettroutensile andrà consegnato esclusivamente insieme al presente documento.

4. Avvertenze specifiche di sicurezza

Indossare le protezioni acustiche durante l'utilizzo di utensili per foratura a percussione (utensili con denominazione SB...). Il rumore può provocare la perdita dell'udito.

Utilizzare l'impugnatura supplementare fornita insieme all'attrezzo (a seconda della dotazione). Perdere il controllo può provocare infortuni.

Tenere l'utensile sulle superfici di presa isolate quando si eseguono lavori durante i quali è possibile che l'utensile da innesto entri in contatto con condutture elettriche nascoste. Il

contatto con un cavo sotto tensione può mettere sotto tensione anche i componenti metallici dell'utensile e provocare così una scossa elettrica.

Accertarsi che in corrispondenza del punto che deve essere lavorato non ci siano cavi elettrici,

tubazioni dell'acqua o del gas (ad esempio utilizzando un metal detector).

Proteggere le batterie dall'umidità!

Non esporre le batterie al fuoco!

Non utilizzare batterie difettose o deformate!

Non aprire le batterie!

Non toccare o mettere in cortocircuito i contatti delle batterie!

Dalle batterie al litio difettose può fuoriuscire un liquido leggermente acido e infiammabile!

Nel caso in cui si verifichi una perdita di liquido della batteria e questo entri in contatto con la pelle, risciacquare subito ed

abbondantemente con acqua. Se il liquido della batteria dovesse venire a contatto con gli occhi, risciacquare con acqua pulita ed affidarsi immediatamente alle cure di un medico.

Prima di eseguire qualsiasi lavoro di regolazione, modifica, manutenzione o pulizia, estrarre la batteria dall'utensile.

Prima di inserire la batteria, assicurarsi che l'utensile sia spento.

Polveri di materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannose per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell'utilizzatore oppure delle persone che si trovano nelle vicinanze.

Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato.

- Utilizzate, se possibile, un sistema di aspirazione delle polveri.

- Provvedere ad una buona aerazione del posto di lavoro.

- Si consiglia di indossare una mascherina protettiva con classe di filtraggio P2.

Osservare le norme in vigore nel Vostro Paese per i materiali da lavorare.

Fissare il pezzo in lavorazione, ad es. tramite dispositivi di bloccaggio, per evitarne la caduta.

LED (12): non osservare l'irradiazione LED in modo diretto, con strumenti ottici, appartenente alla classe LED 1M, classificato secondo la norma DIN EN 60825-1: 2003, lunghezza d'onda: 400-700 nm; 300 μs.

5. Panoramica generale

Vedi pagina 2.

1 Impugnatura supplementare *

2 Mandrino autoserrante

3 Cursore (foratura/foratura a percussione) *
4 Cursore (limitazione di coppia, foratura)
5 Interruttore (1 ^a e 2 ^a velocità) - su entrambi i lati dell'utensile
6 Interruttore del senso di rotazione (impostazione del senso di rotazione, sicurezza per il trasporto) - su entrambi i lati dell'utensile
7 Tasto di sbloccaggio della batteria
8 Tasto dell'indicatore di capacità
9 Indicatore di capacità e segnalazione livello di carica
10 Batteria
11 Tasto per funzionamento ad impulsi*
12 LED
13 Pulsante interruttore
* in funzione della dotazione

6. Messa in funzione

6.1 Montaggio dell'impugnatura supplementare (1) (in funzione della dotazione)

Per sicurezza, utilizzare sempre l'impugnatura supplementare in dotazione.

Aprire l'anello di fissaggio ruotando a sinistra l'impugnatura supplementare (1). Infilare l'impugnatura supplementare nel collare di serraggio della macchina. Serrare l'impugnatura supplementare all'angolazione desiderata, a seconda dell'utilizzo dell'utensile.

7. Utilizzo

7.1 Sistema di monitoraggio multifunzionale della macchina

L'utensile si spegne automaticamente, quando l'elettronica attiva la modalità

Protezione automatica. Viene emesso un segnale di avviso (segnale continuo). Questo ha una durata max. di 30 secondi o si spegne in seguito al rilascio del pulsante interruttore (13).

Cause e soluzioni:

1. Batteria quasi scarica (l'elettronica protegge la batteria da eventuali danni dovuti al completo scaricamento).

Se lampeggia un LED (9), significa che la batteria è quasi scarica. Eventualmente premere il tasto (8) e controllare lo stato di carica sul LED (9). Se la batteria è quasi scarica dovrà essere ricaricata nuovamente!

1. Un sovraccarico continuo dell'utensile provoca una disattivazione per sovratemperatura. Lasciar raffreddare l'utensile o la batteria.

Nota: se la batteria risulta molto calda al fatto, è possibile farla raffreddare più rapidamente inserendola nel relativo caricabatteria "AIR COOLED".

Nota: L'utensile si raffredda più velocemente, se lo si fa girare a vuoto.

1. In caso di una forte intensità di corrente (ad es. in caso di un bloccaggio prolungato) l'utensile si spegne.

Spegnere l'utensile con il pulsante interruttore (13). Quindi riprendere normalmente l'operazione. Evitare ulteriori bloccaggi.

7.2 Batteria

Prima dell'utilizzo, caricare la batteria (10).

Ricaricare la batteria in caso di efficienza ridotta.

La temperatura di magazzinaggio ottimale è compresa fra 10°C e 40°C.

Le batterie al litio Li-Power sono dotate di un indicatore di capacità e di segnalazione del livello di carica (9):

- Premendo il tasto (8), lo stato di carica viene indicato dai LED.

- Se lampeggia un LED, la batteria è quasi scarica e dovrà essere ricaricata.

7.3 Rimozione, inserimento batteria

Rimozione:

Premere il tasto di sbloccaggio della batteria (7) ed estrarre in avanti la batteria (10).

Inserimento:

Spingere la batteria (10) fino a farla scattare in posizione.

7.4 Impostare il senso di rotazione e la sicurezza per il trasporto (blocco d'avviamento)

Azionare l'interruttore del senso di rotazione (6).

Vedi pagina 2.

R = rotazione destrorsa impostata

L = rotazione sinistrorsa impostata

0 = posizione centrale: sicurezza per il trasporto (blocco d'avviamento) impostata

7.5 Selezione della velocità

Azionare l'interruttore (5) a motore spento! Se non fosse comunque possibile ruotare l'interruttore (5) fino a battuta, premere leggermente il pulsante interruttore (13), in modo da far girare lentamente il motore. In questo modo è possibile ruotare facilmente l'interruttore (5) fino a battuta.

Azionare l'interruttore (5) (a sinistra o destra dell'utensile).

1ª velocità impostata (basso numero di giri), coppia particolarmente elevata)

2ª 2ª velocità impostata (elevato numero di giri)

7.6 Regolazione della limitazione della coppia

Azionare il cursore (4).

1... = impostare la coppia (per l'impiego con limitazione di coppia)

Nota: Per ogni livello di velocità selezionato possono essere impostate diverse coppie! Per la 2ª velocità da 1,5 a 3,5 Nm e per la 1ª velocità da 3,5 a 13 Nm.

Nota: Al raggiungimento della coppia impostata il giunto dell'avvitatore produce un rumore

ITALIANOit

metallico e la macchina si spegne automaticamente.

= livello di foratura impostato - nessuna limitazione della coppia di serraggio (per coppia max.)

7.7 Impostazione foratura, foratura a percussione (in funzione della dotazione)

Azionare il cursore (3).

= Foratura a percussione impostata Nota: Durante la foratura a percussione lavorare con una coppia di serraggio elevata.

= Foratura senza percussione impostata

7.8 Accensione funzionamento a impulsi (in funzione della dotazione)

Non lavorare per lunghi periodi di tempo con il funzionamento ad impulsi inserito (il motore si può surriscaldare).

Per accendere e spegnere il funzionamento a impulsi, premere il tasto (11).

Quando il funzionamento a impulsi è attivo, il tasto (11) lampeggia.

Nota: se l'utensile rimane spento per circa 5 minuti, il funzionamento a impulsi si disattiva automaticamente e il tasto (11) inizia a lampeggiare.

7.9 Accensione/spegnimento, impostazione del numero di giri

Accensione, numero di giri: premere il pulsante interruttore (13). Il numero di giri può essere modificato premendo il pulsante interruttore.

Spegnimento: rilasciare il pulsante interruttore (13). Nota: il rumore udibile allo spegnimento dell'utensile è dovuto al tipo di costruzione (arresto rapido) e non influisce in alcun modo sul funzionamento e la durata dell'utensile stesso.

7.10 LED

Per l'impiego in postazioni mal illuminate II LED (12) si accende a utensile attivo.

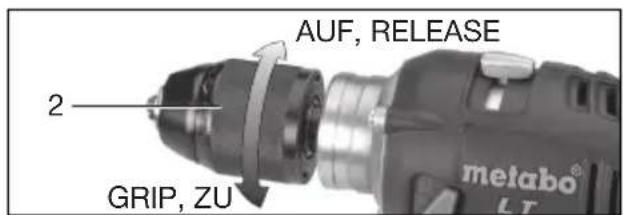

7.11 Apertura, chiusura del mandrino autoserrante

Apertura del mandrino

(2) Ruotare la boccola in direzione "AUF, RELEASE".

Il rumore d'inserimento che può essere avvertito dopo l'apertura del mandrino (a seconda del

funzionamento), può essere eliminato ruotando la boccola (2) in senso contrario.

Fissare l'utensile da innesto

• Aprire il mandrino autoserrante ed inserire l'utensile il più a fondo possibile.
• Ruotare la boccola (2) in direzione "GRIP, ZU", finché non viene superata la percettibile resistenza meccanica.
• Attenzione! L'utensile non è ancora bloccato! Continuare a ruotare con forza la boccola (deve fare "clic"), finché non è più possibile alcuna rotazione - solo a questo punto l'utensile è bloccato in modo sicuro.

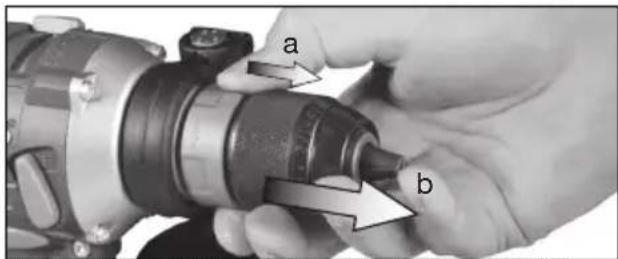

7.12 Mandrino con sistema di cambio rapido Quick (per BS 14.4 LT Quick, BS 18 LT Quick)

a b

Rimozione: spingere l'anello di bloccaggio in avanti (a) ed estrarre il mandrino tirando in avanti (b).

Applicazione: spingere l'anello di bloccaggio in avanti e spingere il mandrino portapunta sull'alberino fino a battuta.

7.13 Svitare il mandrino

(con BS 14.4 LT Impuls, BS 18 LT, BS 18 LT Impuls, BS LT Partner Edition, SB 14.4 LT Impuls, SB 18 LT, SB 18 LT Impuls)

c 2 a

• Apertura del mandrino autoserrante
• Svitare la vite (a) (Attenzione filettatura sinistrorsa!).
• Bloccare il mandrino con la chiave fissa (c) e allentare e svitare il mandrino autoserrante (2) impartendo leggeri colpi con una martello di gomma su una chiave esagonale serrata.
  Per avvitare procedere in ordine inverso.

8. Manutenzione, pulizia

Di tanto in tanto tenere l'utensile con il mandrino autoserrante perpendicolarmente, rivolto verso il basso, e ruotare completamente la boccola in direzione "GRIP, ZU", quindi in direzione "AUF, RELEASE". La polvere accumulatesi all'interno cade dal mandrino autoserrante.

9. Suggerimenti pratici

Foratura

• Preferibilmente nella 2ª velocità (elevato numero di giri).
• Per forare in materiali di acciaio, alluminio o piastrelle senza dover punzonare o pre-forare, inserire il funzionamento a impulsi (in funzione della dotazione).
• Foratura di piastrelle o altri materiali fragili senza percussione (a seconda della dotazione).
• Per le forature in profondità, di tanto in tanto estrarre la punta dal foro per rimuovere la polvere di foratura o i trucioli.

Avvitatura

• Funzionamento nella 1ª velocità (numero di giri basso) e con limitazione della coppia di serraggio.
• Attivare il funzionamento a impulsi per avvitatura nel legno con teste di vite deformate (a seconda della dotazione).
• Inserire il funzionamento a impulsi per raggiungere la coppia di serraggio massima durante l'avvitatura (a seconda della dotazione).
• In fase di avvitamento il mandrino porta-punta può essere rimosso. Inserire il bit di avvitatura direttamente nell'esagono cavo del mandrino. Nel caso del BS 14.4 LT Quick, BS 18 LT Quick il bit di avvitatura viene tenuto in posizione magneticamente. Nel caso delle altre macchine utilizzare l'apposita bussola di serraggio per bit. Grazie alla bussola di serraggio per bit (disponibile come accessorio: codice d'ordinazione 6.31281) viene bloccato il bit di avvitatura.)

Maschiatura

• Oliare leggermente il maschio per filettare.
• Selezionare la 1ª velocità (numero di giri basso).
• Impostare la limitazione della coppia di serraggio.

10. Accessori

Utilizzare esclusivamente accessori originali Metabo.

Vedere pagina 4.

Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti Istruzioni per l'uso.

A Caricabatteria
B Batterie di diverse capacità. Acquistare solo batterie con la tensione adatta al proprio elettroutensile.
C Spingere l'anello di serraggio con porta-bit da davanti sul collare di serraggio dell'utensile (event. rimuovere l'impugnatura supplementare (1)) e premere fino al suo inserimento in sede.
D Bussola di serraggio bit
E Mandrino con sistema di cambio rapido Quick
F Portabit con sistema di cambio rapido Quick
G Dispositivo ausiliario per avvitature angolari con sistema di cambio rapido Quick

Il programma completo degli accessori si trova su www.metabo.com oppure nel catalogo principale.

11. Riparazione

Le eventuali riparazioni degli elettroutensili devono essere eseguite esclusivamente da tecnici / elettricisti specializzati!

Nel caso di elettroutensili Metabo che necessitino di riparazioni rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi, consultare il sito www.metabo.com.

Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com.

12. Tutela dell'ambiente

mento eco-compatibile e al riciclaggio di utensili fuori servizio, confezioni ed accessori.

Le batterie non devono essere smaltite come rifiuti comuni! Consegnare le batterie difettose o usate al rivenditore Metabo!

Non gettare le batteria in acqua.

Solo per i Paesi UE: non smaltire gli utensili elettrici con i rifiuti domestici! Secondo la Direttiva europea 2002/96/CE sugli utensili elettrici ed elettronici usati e l'applicazione della Direttiva stessa nel diritto nazionale, gli utensili elettrici usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclaggio eco- compatibile.

Prima di effettuare lo smaltimento, scaricare la batteria all'interno dell'utensile elettrico. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con nastro adesivo).

13. Dati tecnici

Spiegazioni relative ai dati riportati a pagina 3. Ci riserviamo il diritto di apportare modifiche per il miglioramento tecnologico.

U = Tensione della batteria n_0 = Numero di giri a vuoto

Coppia di serraggio per l'avvitatura: M_1 =Avvitatura in materiale tenero (legno) M_2 =Coppia impulsi M_3 =Avvitatura in materiale duro (metallo) M_4 =Coppia di serraggio regolabile

Diametro massimo della punta da trapano:

D_1 max = nell'acciaio D_2 max = nel legno tenero D_3 max = nel calcestruzzo

s =Numero di percussioni max. m =Peso (con batteria piccola) G =Filettatura dell'alberino D _max =Apertura mandrino Valori rilevati secondo EN 6074

--- corrente continua

I dati tecnici riportati sono soggetti a tolleranze (in funzione dei rispettivi standard validi).

Valori di emissione

Tali valori consentono di stimare le emissioni dell'elettroutensile e di raffrontarle con altri elettrou-

ITALIANOit

tensili. In base alle condizioni d'impiego, allo stato dell'elettroutensile o degli accessori, il carico effettivo potrà risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza per l'utilizzatore, ad es. di carattere organizzativo.

Valore totale di vibrazione (somma vettoriale delle tre direzioni), rilevato secondo la norma EN 60745:

a_h, ID =Valore emissione vibrazioni (foratura a percussione nel calcestruzzo) a_h, D =Valore emissione vibrazioni (foratura nel metallo) a_h, S =Valore emissione vibrazioni (Avvitatura senza percussione) K_h = Incertezza (vibrazioni)

Livello sonoro classe À tipico:

L_pA =livello di pressione acustica

L_WA =livello di potenza sonora

K_pA, K_WA = grado d'incertezza

Durante il lavoro è possibile che venga superato il livello di rumorosità di 80 d(A).

Indossare protezioni acustiche!
