РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BS 14.4 LT Quick METABO

ru Оригинальное руководство по эксплуатации 70

SB... 1 2 3 4 1... metabo 1 2 5 0 1 R 0 6 L 13 12 7 11 10 metabo® AR COOLADO 18 V LI-Power Plus 8 9

BS... 13 12 11 10 2 4 1... 2 5 R 0 6 L 7 8 9 melabo® AIR COOLED 18 V Li-Power Plus

			BS 14.4 LT ImpulsBS 14.4 LT Quick	BS 18 LT	BS 18 LT ImpulsBS 18 LT Quick	BS LT Partner Edition	SB 14.4 LT Impuls	SB 18 LT	SB 18 LT Impuls
U	V		14,4	18 18 14,4	14,4 18 18	8
n0	/min, rpm	1 ≈	0 - 400
		2 ≈	0 - 1400
M1	Nm (in-lbs)		24 (212) 26 (230) 26	(230) 24	(212) 25 (221) 27 (239)	(21) 27 (239)	(27 (239)
M2	Nm (in-lbs)		28 (248) - 30 (266)	28 (248) 29	(257) - 24	(31)
M3	Nm (in-lbs)		55 (487) 60 (531) 60	(531) 55	(487) 57 (505)	(505) 62 (549)	(62 (549)
M4	Nm(in-lbs)	2 ≈	1,5 - 3,5 (13 - 31)
		1 ≈	3,5 - 13 (31 - 114)
D1 max	mm(in)	1 ≈	13 ( ^1/_2 )
		2 ≈	6 ( ^1/_4 )
D2 m	mm(in)	1 ≈	30 ( 1^3/_16 )
		2 ≈	22 ( ^7/_8 )
D3 max	mm(in)	2 ≈	-		-	-	-	12 ( ^15/_32 )
s	/min, bpm	2 ≈	----28000
m	k g		1,6 (3.5)	-	1,7 (3.7)	-	1,7 (3.7)	-	1,8 (4.0)
			1,8 (4.0)	(1,9 (4.2)	1,9 (4.2)	1,8 (4.0)	1,9 (4.2)	2,0 (4.4)	2,0 (4.4)
G	U N F( i n )
Dmax	mm (in)		13 ( ^1/_2 )
ah, ID/Kh, ID	m/s2		----16,5 / 2,0		17,0 / 2,0
ah, D/Kh, D	m/s2		< 2,5 / 1,5					4,5 / 1,5
ah, S/Kh, S	m/s2		< 2,5 / 1,5
LpA/KpA	dB(A)		78 / 3				92 / 3	91 / 3
LWA/KWA	dB(A)		89 / 3				103 / 3	102 / 3

EN 60745

2006/42/EG, 2004/108/EG, 2011/65/EU

2012-02-14

Volker Siegle

M_2 = Impulsmoment

Оригинальное руководство по эксплуатации

1. Декларация о соответствии

Мы с полной ответственностью заявляем, что этот продукт соответствует нормам и директивам, указанным на с. 3.

2. Использование по назначению

Аккумуляторная дрель-шуруповёрт предназначена для сверления, заворачивания шурупов и нарезания резьбы, а также для ударного сверления (в зависимости от комплектации).

За ущерб, возникший в результате использования не по назначению, ответственность несёт только пользователь.

Необходимо соблюдать общепринятые правила техники безопасности, а также указания, приведённые в данном руководстве.

3. Общие указания по технике безопасности

Для вашей собственной безопасности и защиты электроинструмента от повреждений соблюдайте указания, отмеченные данным символом!

ПРЕДУПРЕЖДЕНИЕ! В целях снижения риска травмирования прочтите руководство по эксплуатации.

ПРЕДУПРЕЖДЕНИЕ! Прочтите все инструкции и указания по технике

безопасности. Невыполнение инструкций и указаний по технике безопасности может привести к поражению электрическим током, возгоранию и/или к получению тяжелых травм.

Сохраните все инструкции и указания по технике безопасности для будущего владельца насадки.

Передавайте электроинструмент следующему владельцу только вместе с этими документами.

4. Специальные указания по технике безопасности

Надевайте наушники при работе с ударными дрелями (инструмент с обозначением SB...). Воздействие шума может привести к потере слуха.

Эксплуатируйте инструмент с дополнительной рукояткой, входящей в комплент поставки (в зависимости от комплектации). Потеря контроля над инструментом может стать причиной получения травм.

При выполнении работ вблизи скрытой электропроводки держите инструмент только за изолированные поверхности.

Контакт с токопроводящим кабелем может вызвать подачу напряжения на металлические части инструмента и стать причиной удара током.

Убедитесь, что в том месте, где будут производиться работы, не проходят линии электро-, водо- и газоснабжения (например, с помощью металлоискателя).

Примите меры по защите аккумуляторного блока от попадания влаги!

Не подвергайте аккумуляторные блоки воздействию открытого огня!

Не используйте дефектные или деформировWWанные аккумуляторные блоки! Не вскрывайте аккумуляторные блоки! Не касайтесь контактов аккумуляторного блока и не замыкайте их накоротко!

Из неисправного литий-ионного аккумуляторного блока может вытекать слабокислая горючая жидкость!

Если электролит пролился и попал на кожу, немедленно промойте этот участок большим количеством воды. В случае попадания электролита в глаза промойте

их чистой водой и срочно обратитесь к врачу!

Извлекайте аккумуляторный блок из электроинструмента перед каждыми регулировкой, переоснащением, техобслуживанием или очисткой.

Убедитесь в том, что электроинструмент при установке аккумуляторного блока выключен.

Пыль, возникающая при обработке материалов, содержащих свинец, некоторых видов древесины, минералов и металлов, может представлять собой опасность для здоровья. Вдыхание частиц такой пыли или контакт с ней может стать причиной появления аллергических реакций и/или заболеваний дыхательных путей.

Некоторые виды пыли (например, пыль, возникающая при обработке дуба или бука) считаются канцерогенными, особенно в комбинации с дополнительными материалами, используемыми для обработки древесины (соли хромовой кислоты, средства защиты древесины). Обработка материалов с содержанием асбеста должна выполняться только специалистами.

• По возможности используйте подходящий пылеотсасывающий аппарат.
• Обеспечьте хорошую вентиляцию рабочей зоны.
• Рекомендуется надевать респиратор с фильтром класса P2.

Соблюдайте действующие национальные предписания по обработке материалов.

Тщательно закрепите обрабатываемую деталь, например, с помощью зажимов.

Светодиод (12): не смотрите на горящий светодиод через оптические приборы;

светодиод класса 1М, классифицирован по DIN EN 60825-1: 2003, длина волны: 400–700 нм; 300 мкс.

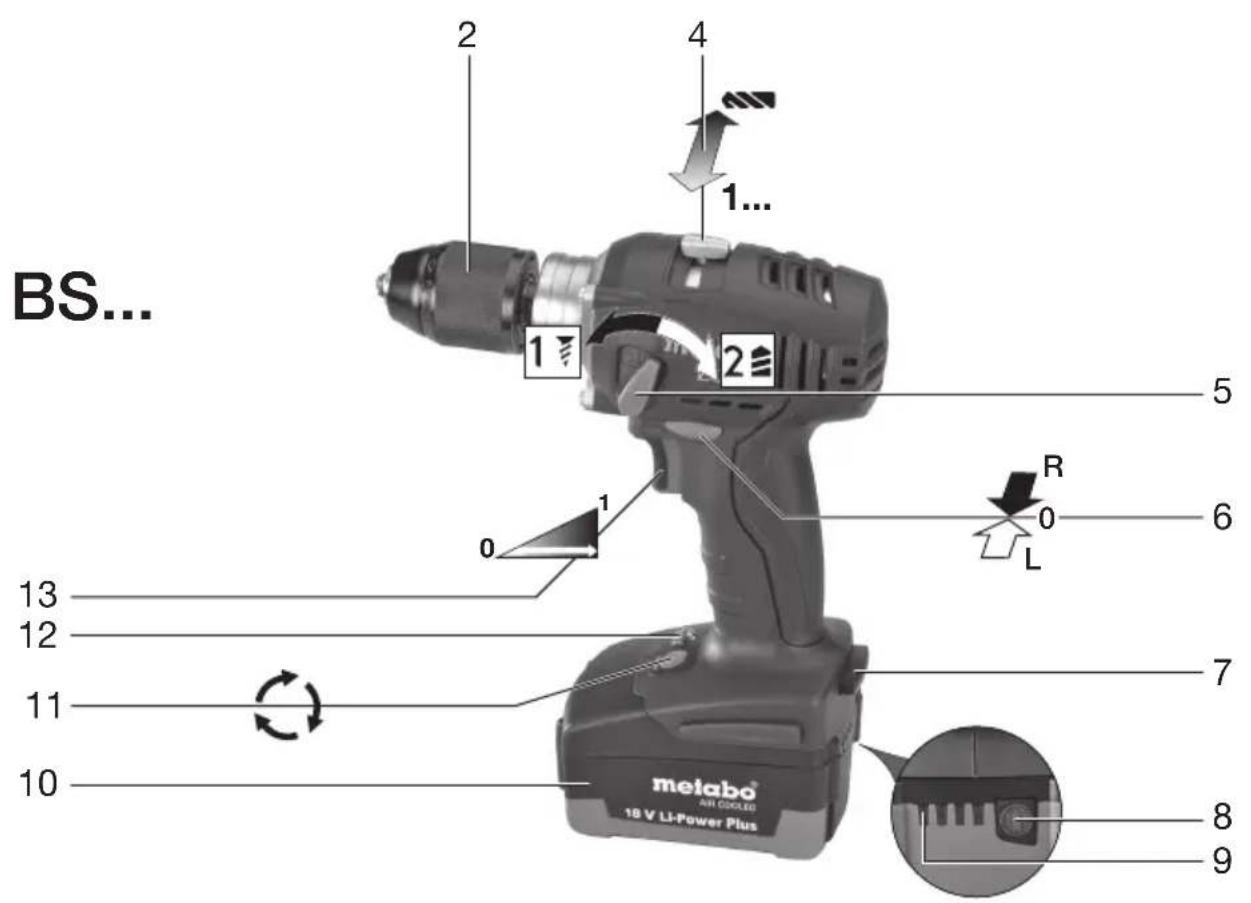

5. Обзор

Cm. c. 2.

1 Дополнительная рукоятка *

2 Быстрозажимной патрон

3 Переключатель (сверление/ударное сверление) *

4 Переключатель (ограничение крутящего момента, сверление)

5 П ереключатель (1-я/2-я скорость) - с обеих сторон электроинструмента

6 Переключатель направления вращения (регулировка направления вращения, блокировка для транспортировки) – с обеих сторон инструмента

7 К нопка разблокировки аккумуляторного блока

8 Кнопка индикации ёмкости

9 Сигнальный индикатор ёмкости

10 Аккумуляторный блок

11 Кнопка импульсного режима *

12 Светодиод

13 Нажимной переключатель

* в зависимости от комплектации

6. Ввод в эксплуатацию

6.1 Монтаж дополнительной рукоятки (1) (в зависимости от комплектации)

Из соображений безопасности всегда применяйте дополнительную рукоятку,

входящую в комплект поставки.

Разожмите зажимное кольцо поворотом дополнительной рукоятки (1) в левую сторону. Наденьте дополнительную рукоятку на шейку зажима инструмента. Прочно затяните дополнительную рукоятку под требуемым углом в зависимости от применения.

7. Эксплуатация

7.1 Многофункциональная система контроля электроинструмента

Если происходит автоматическое выключение электроинструмента, это

означает, что электронный блок активизировал режим самозащиты. Подаётся предупреждающий сигнал (продолжительный звуковой сигнал). Он прекращается макс. через 30 секунд или после отпускания переключателя (13).

Причины и способы устранения неисправности:

1. Аккумуляторный блок почти разрядился (электроника защищает аккумуляторный блок от повреждения вследствие глубокого разряда).

Если светодиод мигает (9), аккумуляторный блок почти разрядился. Нажмите на кнопку (8) и по светодиодам (9) проверьте степень заряда. Если аккумуляторный блок почти разрядился, необходимо снова зарядить его!

1. При длительной перегрузке электроинструмента срабатывает тепловая защита.

Подождите, пока электроинструмент или аккумуляторный блок не остынут.

Указание: в случае перегрева аккумуляторного блока его охлаждение можно ускорить, используя зарядное устройство „AIR COOLED“.

Указание: электроинструмент быстрее охлаждается в режиме холостого хода.

1. При слишком высокой силе тона (как, например, в случае продолжительной блокировки) электроинструмент отключается.

Выключите электроинструмент нажимным переключателем (13). После этого продолжайте работу в нормальном режиме.

Избегайте блокировки в дальнейшем.

7.2 Аккумуляторный блок

Перед использованием зарядите аккумуляторный блок (10).

При снижении мощности зарядите аккумуляторный блок.

Оптимальная температура хранения составляет от 10 °C до 40 °C.

Литий-ионные аккумуляторные блоки „Li-Power“ имеют сигнальный индикатор ёмкости (9):

- Нажмите на кнопку (8), и светодиоды покажут степень заряда.

- Один мигающий светодиод указывает на то, что аккумуляторный блок почти разряжен и требует зарядки.

7.3 Снятие и установка анкумуляторного блока

Снятие:

Нажмите на кнопку разблокировки аккумуляторного блока (7) и выньте аккумуляторный блок (10) вперёд.

Установка:

Вставьте аккумуляторный блок (10) до щелчка.

7.4 Регулировка направления вращения, блокировка для транспортировки (блокировка против включения)

Установка переключателя направления вращения (6) в нужное положение.

CM. c. 2.

R = правое вращение

L = левое вращение

0 = среднее положение: блокировка для транспортировки (блокировка включения)

РУССКИЙRU

7.5 Выбор скорости

Переключайте переключатель (5) только при неработающем электродвигателе!

Если переключатель (5) не поворачивается до упора, слегка нажмите нажимной переключатель (13), чтобы двигатель работал на малых оборотах. После этого переключатель (5) можно будет легко повернуть до упора.

Нажмите выключатель (5) (с левой или правой стороны электроинструмента).

1-я скорость (низкая частота вращения), особенно высокий крутящий момент)

2-я скорость (высокая частота вращения)

7.6 Установка ограничения крутящего момента

Нажмите переключатель (4).

1... = установлен крутящий момент (для работы с ограничением крутящего момента)

Указание: В зависимости от включенной скорости можно устанавливать различные значения крутящего момента! На 2-й скорости от 1,5 до 3,5 Нм, на 1-й скорости от 3,5 до 13 Нм.

Указание: По достижении установленного крутящего момента муфта шуруповёрта издаёт звук потрескивания и электро-инструмент автоматически отключается.

= установлен режим сверления – нет ограничения крутящего момента (для макс. крутящего момента)

7.7 Установка сверления, ударного сверления (в зависимости от комплектации)

Нажмите переключатель (3)

= установлено ударное сверление Указание: При ударном сверлении работайте с высокой частотой вращения.

= установлено сверление без удара

7.8 Установлен импульсный режим (в зависимости от комплектации)

Продолжительная работа в импульсном режиме запрещена! (Возможен перегрев тродвигателя.)

Для включения или выключения импульсного режима нажмите кнопку (11) 📋.

При включенном импульсном режиме кнопка (11) мигает.

Указание: Если электроинструмент выключен в течение 5 минут, импульсный режим выключается автоматически, мигание кнопки (11) прекращается.

7.9 Включение/выключение, регулировка частоты вращения

Включение, частота вращения: нажмите на переключатель (13). Нажатием на переключатель можно изменять частоту вращения.

Выключение: отпустите переключатель (13). Примечание: Звук при выключении обусловлен конструктивными особенностями (механизм быстрого останова) и не влияет на работу инструмента и срок его службы.

7.10 Светодиод

Для работы в плохо освещённых местах. Светодиод (12) загорается при включении инструмента.

7.11 Открывание, затягивание быстрозажимного патрона

Открывание сверлильного патрона

Поверните втулку (2) в направлении „AUF, RELEASE“.

Потрескивание, которое может быть слышно после открытия патрона (обусловлено конструкцией), устраняется вращением гильзы (2) в противоположном направлении.

Закрепление инструмента

• Откройте быстрозажимной патрон и вставьте сменный инструмент как можно глубже.
• Вращайте гильзу (2) в направлений „GRIP, ЗАКРЫТЬ“ до момента преодоления ощутимого механического сопротивления.
• Внимание! Сменный инструмент в данный момент ещё не зажат! Продолжайте вращение с усилием (при этом должны быть слышны щелчки) до упора - только теперь инструмент зажат надежно.

7.12 Сверлильный патрон с быстросменной системой Quick (на BS 14.4 LT Quick, BS 18 LT Quick)

a b

Снятие: сдвиньте фиксирующую втулку (a) вперёд и снимите вперёд сверлильный патрон (b).

Установка: сдвиньте фиксирующую втулку и надвиньте сверлильный патрон на сверлильный шпиндель до упора.

7.13 Отвинчивание сверлильного патрона

(на BS 14.4 LT Impuls,

BS 18 LT, BS 18 LT Impuls,

• Откройте быстрозажимной патрон.
• Выверните винт (а) (Внимание, левая резьба!).
• Удерживая шпиндель гаечным ключом (с), ослабьте быстрозажимной патрон (2) легким ударом резинового молотка по зажатому ключу-шестигранник и отвинтите.

Установку выполняйте соответственно в обратной последовательности.

8. Техническое обслуживание, очистка

Поверните электроинструмент вертикально быстрозажимным патроном вниз и вращайте втулку до конца в направлении „GRIP, ZU“, а затем до конца в направлении „AUF, RELEASE“. Накопившаяся пыль высыплется из быстрозажимного патрона.

9. Советы и рекомендации

Сверление

• Предпочтительно на 2-й скорости (высокая частота вращения).
• Чтобы начать сверление в металле, алюминии или кафельной плитке без накернивания центра сверления и предварительного засверливания, необходимо включить импульсный режим (в зависимости от комплектации).
• Сверлите кафельную плитку и другие хрупкие материалы без удара (в зависимости от комплектации).
• При сверлении глубоких отверстий периодически извлекайте сверло из отверстия и удаляйте стружку или опилки.

Заворачивание шурупов

• Предпочтительно на 1-й скорости (низкая частота вращения) и с ограничением крутящего момента.
• При завинчивании в древесину шурупов с деформированными головками необходимо включить импульсный режим (в зависимости от комплектации).
• Чтобы обеспечить максимальный крутящий момент при завинчивании шурупов

необходимо включить импульсный режим (в зависимости от комплектации).

- Для заворачивания шурупов сверлильный патрон можно снять. Отвёрточный бит вставляйте прямо в шестигранник шпинделя. У BS 14.4 LT Quick, BS 18 LT Quick отвёрточный бит удерживается магнитом. При работе с другими инструментами используйте зажимную втулку для бит. (бит может удерживаться установленной зажимной втулкой (в качестве принадлежности: № для заказа 6.31281).)

Нарезание резьбы

• Слегка смажьте метчик.
• Установите 1-ю скорость (низкая частота вращения).
• Установите ограничение крутящего момента.

10. Принадлежности

Используйте только оригинальные принадлежности Metabo.

Cm. c. 4.

Используйте только те принадлежности, которые отвечают требованиям и параметрам, перечисленным в данном руководстве по эксплуатации.

А Зарядные устройства
В Аккумуляторные блоки различной ёмкости. Приобретайте только такие аккумуляторные блоки, напряжение которых соответствуют вашему электроинструменту.
С Насадите зажимное кольцо с держателем битов спереди на зажимную шейку инструмента (при необходимости удалите дополнительную рукоятку (1)) и сожмите до фиксации.
D Зажимная втулка для битов
Е Сверлильный патрон с быстросменной системой Quick
F Держатель бит с быстросменной системой Quick

Полный ассортимент принадлежностей смотрите на сайте www.metabo.com или в главном каталоге.

11. Ремонт

К ремонту электроинструмента допускаются только квалифицированные специалисты-электрики!

Для ремонта электроинструмента Metabo обращайтесь в региональное представительство Metabo. Адрес см. на сайте www.metabo.com.

Списки запасных частей можно скачать с www.metabo.com.

12. Защита окружающей среды

Выполняйте национальные правила утилизации и переработки отслужившего электроинструмента, упаковки и принадлежностей.

Не утилизируйте аккумуляторные блоки вместе с бытовыми отходами! Сдавайте неисправные или отслужившие аккумуляторные блоки дилеру фирмы Metabo!

Не выбрасывайте аккумуляторные блоки в водоёмы!

Только для стран ЕС: не выбрасывайте электроинструмент вместе с бытовыми отходами! Согласно директиве 2002/96/

EG об утилизации старых электроприборов и электронного оборудования и соответствующим национальным нормам бывшие в употреблении электроприборы и электроинструменты подлежат раздельной утилизации с целью их последующей экологически безопасной переработки.

Прежде чем произвести утилизацию аккумуляторного блока, разрядите его в электроинструменте. Примите меры во избежание короткого замыкания контактов (например, изолируйте клейкой лентой).

13. Технические характеристики

Пояснения к данным, указанным на с. 3.

Оставляем за собой право на технические изменения.

U = напряжение аккумуляторного блока

n_0 = частота вращения без нагрузки

Момент затяжки при заворачивании шурупов:

M_1 = легкое завинчивание (древесина)

M_2 = момент затяжки в импульсном режиме

M_3 = сложное завинчивание (металл)

M_4 = регулируемый момент затяжки

Макс. диаметр сверла:

D_1 max = по стали

D_2 = по мягкой древесине

D_3 max = по бетону

s = максимальная частота ударов

m = масса (с самым лёгким аккумуляторным блоком)

G = резьба шпинделя

D_max = диапазон зажима сверлильного патрона

Результаты измерений получены в соответствии со стандартом EN 60745.

\~ Постоянный ток

На указанные технические характеристики распространяются допуски, предусмотренные действующими стандартами.

Значения шума и вибрации

Эти значения позволяют оценивать и срав-

нивать шум и вибрацию, создаваемые при работе различных электроинструментов. В зависимости от условий эксплуатации, состо-

яния электроинструмента или рабочих (сменных) инструментов фактическая нагрузка может быть выше или ниже. При определении примерного уровня шума и вибрации учитывайте перерывы в работе и фазы работы с пониженной (шумовой) нагрузкой. Определите перечень организационных мер по защите пользователя с учетом тех или иных значений шума и вибрации.

Суммарное значение вибрации (векторная сумма трёх направлений) рассчитывается в соответствии со стандартом EN 60745:

a_h, ID = эмиссионный показатель вибрации (ударное сверление в бетоне)

a_h,D = значение вибрации (сверление по металлу)

a_h,S = эмиссионное значение вибрации (завинчивание без удара)

K_h, = коэффициент погрешности (вибрация)

Уровень шума по методу А:

L_pA = уровень звукового давления

L_WA = уровень звуковой мощности

K_pA, K_WA= коэффициент погрешности

Во время работы уровень шума может превышать 80 дБ(А).

Надевайте защитные наушники!

PROFESSIONAL POWER TOOLS
