Originalbetriebsanleitung

1. Konformitätserklärung

Wir erklären in alleiniger Verantwortlichkeit, dass dieses Produkt mit den auf Seite 3 angegebenen Normen und Richtlinien übereinstimmt.

2. Bestimmungsgemäße Verwendung

Der Akku-Bohrschrauber ist geeignet zum Bohren, Schrauben und Gewindebohren sowie zum Schlagbohren (ausstattungsabhängig).

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen.

WARNUNG Lesen Sie alle Sicherheits-hinweise und Anweisungen. Versäumnisse

bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

4. Spezielle Sicherheitshinweise

Tragen Sie Gehörschutz bei der Benutzung von Schlagbohrmaschinen (Maschinen mit der Bezeichnung SB...). Die Einwirkung von Lärm kann Gehörverlust bewirken.

Benutzen Sie den mit dem Gerät gelieferten Zusatzhandgriff (ausstattungsabhängig). Der Verlust der Kontrolle kann zu Verletzungen führen.

Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Überzeugen Sie sich, dass sich an der Stelle, die bearbeitet werden soll, keine Strom-, Wasser- oder Gasleitungen befinden (z.B. mit Hilfe eines Metallsuchgerätes).

Akkupacks vor Nässe schützen!

Akkupacks nicht dem Feuer aussetzen!

Keine defekten oder deformierten Akkupacks verwenden!

Akkupacks nicht öffnen!

Kontakte der Akkupacks nicht berühren oder kurzschließen!

Aus defekten Li-Ion-Akkupacks kann eine leicht saure, brennbare Flüssigkeit austreten!

Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spülen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in

Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in ärztliche Behandlung!

Akkupack aus der Maschine entnehmen bevor irgendeine Einstellung, Umrüstung, Wartung oder Reinigung vorgenommen wird.

Vergewissern Sie sich, dass die Maschine beim Einstecken des Akkupacks ausgeschaltet ist.

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische

Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen.

Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden

- Benutzen Sie möglichst eine Staubabsaugung.

- Sorgen Sie für gute Belüftung des Arbeitsplatzes.

- Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien.

Das Werkstück gegen Verrutschen sichern, z.B. mit Hilfe von Spannvorrichtungen.

LED-Leuchte (12): LED-Strahlung nicht direkt mit optischen Instrumenten betrachten,

LED Klasse 1M, klassifiziert nach DIN EN

60825-1: 2003, Wellenlänge: 400-700 nm; 300 μs.

5. Überblick

Siehe Seite 2.

1 Zusatzhandgriff *
2 Schnellspann-Bohrfutter
3 Schieber (Bohren/Schlagbohren) *
4 Schieber (Drehmomentbegrenzung, Bohren)
5 Schalter (1./2. Gang) - beidseitig der Maschine
6 Drehrichtungsumschalter (Drehrichtungseinstellung, Transportsicherung) - beidseitig der Maschine

DEUTSCHde

7 Taste zur Akkupack-Entriegelung
8 Taste der Kapazitätsanzeige
9 Kapazitäts- und Signalanzeige
10 Akkupack
11 Taste für Impulsfunktion *
12 LED-Leuchte
13 Schalterdrücker
* ausstattungsabhängig

6. Inbetriebnahme

6.1 Montage des Zusatzhandgriffs (1) (ausstattungsabhängig)

Aus Sicherheitsgründen stets den mitgelieferten Zusatzhandgriff verwenden.

Klemmring durch Linksdrehen des Zusatzhandgriffs (1) öffnen. Zusatzhandgriff auf Spannhals der Maschine aufschieben. Zusatzhandgriff je nach Anwendung im gewünschten Winkel kräftig festziehen.

7. Benutzung

7.1 Multifunktionales Überwachungssystem der Maschine

Schaltet sich die Maschine selbstständig aus, dann hat die Elektronik den Selbstschutz-

Modus aktiviert. Es ertönt ein Warnsignal (Dauerpiepsen). Dieses geht nach max. 30 Sekunden oder nach Loslassen des Schalterdrückers (13) aus.

Ursachen und Abhilfe:

1. Akkupack fast leer (Die Elektronik schützt den Akkupack vor Schaden durch Tiefstentladung). Blinkt eine LED-Leuchte (9), ist der Akkupack fast leer. Ggf. Taste (8) drücken und den Ladezustand an den LED-Leuchten (9) prüfen. Ist der Akkupack fast leer, muss er wieder aufgeladen werden!

2. Länger andauernde Überlastung der Maschine führt zur Temperaturabschaltung. Lassen sie Maschine oder Akkupack abkühlen. Hinweis: Fühlt sich der Akkupack sehr warm an, ist das Abkühlen des Akkupacks in Ihrem „AIR COOLED“-Ladegerät schneller möglich. Hinweis: Die Maschine kühlt schneller ab, wenn man sie im Leerlauf laufen lässt.

3. Bei zu hoher Stromstärke (wie sie z.B. bei einer länger andauernden Blockierung auftritt) wird die Maschine abgeschaltet. Maschine am Schalterdrücker (13) ausschalten. Danach normal weiterarbeiten. Vermeiden sie weitere Blockierungen.

7.2 Akkupack

Vor der Benutzung den Akkupack (10) aufladen.

Laden Sie den Akkupack bei Leistungsabfall wieder auf.

Die optimale Aufbewahrungstemperatur liegt zwischen 10°C und 40°C.

Li-Ion-Akkupacks „Li-Power“ haben eine

Kapazitäts- und Signalanzeige (9):

• Taste (8) drücken und der Ladezustand wird durch die LED-Leuchten angezeigt.
• Blinkt eine LED-Leuchte, ist der Akkupack fast leer und muss wieder aufgeladen werden.

7.3 Akkupack entnehmen, einsetzen

Entnehmen:

Taste zur Akkupack-Entriegelung (7) drücken und Akkupack (10) nach vorne herausziehen.

Einsetzen:

Akkupack (10) bis zum Einrasten aufschieben.

7.4 Drehrichtung, Transportsicherung (Einschaltssperre) einstellen

Drehrichtungsumschalter (6) betätigen.

Siehe Seite 2:

R = Rechtslauf eingestellt

L = Linkslauf eingestellt

0 = Mittelstellung: Transportsicherung (Einschaltsperre) eingestellt

7.5 Getriebestufe wählen

Schalter (5) bei Stillstand des Motors betätigen!

Sollte sich jedoch der Schalter (5) nicht bis zum Anschlag verdrehen lassen, dann drücken sie Schalterdrücker (13) geringfügig ein, so dass sich der Motor langsam dreht. Dadurch lässt sich der Schalter (5) einfach bis zum Anschlag verdrehen. Schalter (5) betätigen (links oder rechts der Maschine).

1. Gang eingestellt (niedrige Drehzahl), besonders hohes Drehmoment)

1. Gang eingestellt (hohe Drehzahl)

7.6 Drehmomentbegrenzung einstellen

Schieber (4) betätigen.

1... = Drehmoment eingestellt (zum Arbeiten mit Drehmomentbegrenzung)

Hinweis: Je nach gewählter Gangstufe können unterschiedliche Drehmomente eingestellt werden! Im 2. Gang von 1,5 bis 3,5 Nm und im 1. Gang von 3,5 bis 13 Nm.

Hinweis: Nach Erreichen des eingestellten Drehmoments erzeugt die Schrauberkupplung ein ratterndes Geräusch und die Maschine schaltet automatisch ab.

= Bohrstufe eingestellt - keine Dreh-momentbegrenzung (für max. Drehmoment)

7.7 Bohren, Schlagbohren einstellen (ausstattungsabhängig)

Schieber (3) betätigen

= Schlagbohren eingestellt Hinweis: Arbeiten Sie beim Schlagbohren mit hoher Drehzahl.

= Bohren ohne Schlag eingestellt

7.8 Impulsfunktion einschalten (ausstattungsabhängig)

Nicht längere Zeit mit eingeschalteter Impulsfunktion arbeiten! (Der Motor kann sich überhitzen.)

Zum Ein- oder Ausschalten der Impulsfunktion, die Taste (11) drücken.

Bei eingeschalteter Impulsfunktion blinkt die Taste (11).

Hinweis: Ist die Maschine ca. 5 Minuten ausgeschaltet, schaltet sich die Impulsfunktion selbstständig aus, das Blinken der Taste (11) erlischt.

7.9 Ein-/Ausschalten, Drehzahl einstellen

Einschalten, Drehzahl: Schalterdrücker (13) drücken. Die Drehzahl kann am Schalterdrücker durch Eindrücken verändert werden.

Ausschalten: Schalterdrücker (13) loslassen. Hinweis: Das Geräusch, das beim Ausschalten der Maschine auftritt, ist bauartbedingt (Schnellstopp) und hat auf Funktion und Lebensdauer der Maschine keinen Einfluss.

7.10 LED-Leuchte

Zum Arbeiten an schlecht beleuchteten Stellen. Die LED-Leuchte (12) leuchtet bei eingeschalteter Maschine.

7.11 Schnellspann-Bohrfutter öffnen, spannen

Hülse (2) in Richtung „AUF, RELEASE“ drehen.

Das nach dem Öffnen des Bohrfutters eventuell hörbare Ratschen (funktionsbedingt) wird durch das Gegendrehen der Hülse (2) ausgeschaltet.

Einsatzwerkzeug spannen

• Schnellspann-Bohrfutter öffnen und Werkzeug so tief wie möglich einsetzen.
• Hülse (2) in Richtung "GRIP, ZU" drehen, bis der spürbare mechanische Widerstand überwunden ist.
• Achtung! Werkzeug ist jetzt noch nicht gespannt! So lange kräftig weiterdrehen (dabei muss es "klicken"), bis kein Weiterdrehen mehr möglich ist - erst jetzt ist das Werkzeug sicher gespannt.

7.12 Bohrfutter mit Schnellwechselsystem Quick (bei BS 14.4 LT Quick, BS 18 LT Quick)

a b

Abnehmen: Verriegelungsring nach vorne schieben (a) und Bohrfutter nach vorne abziehen (b).

Anbringen: Verriegelungsring nach vorne schieben und Bohrfutter bis zum Anschlag auf die Bohrspindel aufschieben.

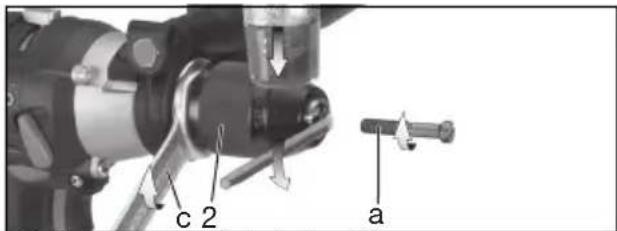

7.13 Bohrfutter abschrauben

(bei BS 14.4 LT Impuls, BS 18 LT, BS 18 LT Impuls, BS LT Partner Edition, SB 14.4 LT Impuls, SB 18 LT, SB 18 LT Impuls)

c 2 a

• Schnellspann-Bohrfutter öffnen.
• Schraube (a) herausdrehen (Achtung Linksgewinde!).
• Die Spindel mit einem Maulschlüssel (c) anhalten und Schnellspann-Bohrfutter (2) durch leichten Schlag mit einem Gummihammer auf einen eingespannten Sechskantschlüssel lösen und abschrauben.
  Das Anschrauben erfolgt sinngemäß in umgekehrter Reihenfolge.

8. Wartung, Reinigung

Gelegentlich die Maschine mit dem Schnellspann-Bohrfutter senkrecht nach unten halten und Hülse vollständig in Richtung „GRIP, ZU“ drehen, dann vollständig in Richtung „AUF, RELEASE“ drehen. Der angesammelte Staub fällt aus dem Schnellspann-Bohrfutter.

9. Tipps und Tricks

Bohren

• Vorzugsweise im 2. Gang (hohe Drehzahl).
• Zum Anbohren von Stahl, Aluminium oder Fliesen ohne Ankörnen und Vorbohren Impulsfunktion (ausstattungsabhängig) einschalten.
• Fliesen und andere spröde Materialien ohne Schlag bohren (ausstattungsabhängig).
• Bei tiefen Bohrungen den Bohrer von Zeit zu Zeit aus der Bohrung ziehen, um das Bohrmehl oder Späne zu entfernen.

DEUTSCHde

Schrauben

• Vorzugsweise im 1. Gang (niedrige Drehzahl) und mit Drehmomentbegrenzung.
• Zum Schrauben in Holz mit deformierten Schraubenköpfen Impulsfunktion einschalten (ausstattungsabhängig).
• Zum Erreichen des maximalen Drehmoments beim Schrauben Impulsfunktion einschalten (ausstattungsabhängig).
• Zum Schrauben kann das Bohrfutter abgenommen werden. Schrauber-Bit direkt in den Innensechskant der Spindel einsetzen. Bei BS 14.4 LT Quick, BS 18 LT Quick wird der Schrauber-Bit magnetisch gehalten. Bei anderen Maschinen die Bitspannbuchse verwenden. (Bei angebrachter Bit-Spannbuchse (als Zubehör: Best.-Nr. 6.31281) wird der Schrauber-Bit gehalten.)

Gewindebohren

• Gewindebohrer etwas ölen.
• 1. Gang (niedrige Drehzahl) wählen.
• Drehmomentbegrenzung einstellen.

10. Zubehör

Verwenden Sie nur original Metabo Zubehör. Siehe Seite 4.

Verwenden Sie nur Zubehör, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt.

A Ladegeräte

B Akkupacks verschiedener Kapazitäten. Kaufen Sie nur Akkupacks mit der zu Ihrem Elektrowerkzeug passenden Spannung.

C Spannring mit Bit-Depot Spannring von vorne auf den Spannhals der Maschine aufschieben (ggf. Zusatzhandgriff (1) entfernen) und bis zum Einrasten zusammendrücken.

D Bit - Spannbuchse

E Bohrfutter mit Schnellwechselsystem Quick F Bithalter mit Schnellwechselsystem Quick

G Winkelschraubvorsa Schnellwechselsystem Quick

Zubehör-Komplettprogramm siehe www.metabo.com oder Hauptkatalog.

11. Reparatur

Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführt en!

Mit reparaturbedürftigen Metabo Elektrowerkzeugen wenden Sie sich bitte an Ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com herunterladen.

12. Umweltschutz

Der entstehende Schleifstaub kann Schadstoffe enthalten: Nicht über den Hausmüll, sondern sachgerecht an einer Sammelstelle für Sondermüll entsorgen.

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör.

Akku-Packs dürfen nicht mit dem Hausmüll entsorgt werden! Geben Sie defekte oder verbrauchte Akku-Packs an den Metabo-Händler zurück!

Akku-Packs nicht ins Wasser werfen.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2002/96/EG über Elektro-

und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Vor dem Entsorgen den Akkupack im Elektrowerkzeug entladen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren).

13. Technische Daten

Erläuterungen zu den Angaben auf Seite 3. Änderungen im Sinne des technischen Fortschritts vorbehalten.

U = S p a n n u

n_0 =Leerlaufdrehzahl

Anziehmoment beim Schrauben:

M_1 =weicher Schraubfall (Holz)

M_2 =Impulsmoment

M_3^- =harter Schraubfall (Metall)

M_4 =Anziehmoment einstellbar

Max. Bohrerdurchmesser:

D_1 max =in Stahl

D_2 = in Weichholz

D_3 = in Beton

s = m a x . S

m =Gewicht (mit kleinstem Akkupack)

G =Spindelgewinde

D_max =Bohrfutter-Spannweite

Messwerte ermittelt gemäß EN 60745.

z m i t Gleichstrom

Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards).

Emissionswerte

Diese Werte ermöglichen die Abschätzung der Emissionen des Elektrowerkzeugs und den Vergleich verschiedener Elektrowerkzeuge. Je nach Einsatzbedingung, Zustand des Elektrowerkzeuges oder der Einsatzwerkzeuge kann die tatsächliche Belastung höher oder geringer ausfallen. Berücksichtigen Sie zur Abschätzung Arbeitspausen und Phasen geringerer Belastung. Legen Sie aufgrund entsprechend angepasster Schätzwerte Schutzmaßnahmen für den Anwender fest, z.B. organisatorische Maßnahmen.

Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:

a_h, ID =Schwingungsemissionswert (Schlagbohren in Beton)

a_h, D =Schwingungsemissionswert (Bohren in Metall)
a_h, S =Schwingungsemissionswert (Schrauben ohne Schlag)
K_n, = Unsicherheit (Schwingung)
Typische A-bewertete Schallpegel:
L_pA =Schalldruckpegel
L_WA =Schallleistungspegel
K_pA, K_WA = Unsicherheit
Beim Arbeiten kann der Geräuschpegel 80 dB(A) überschreiten.

Gehörschutz tragen!
