BRUKSANVISNING BS 14.4 LT Quick METABO

no Original bruksanvisning 47

da Original brugsanvisning 51

(bara på BS 14.4 LT Quick, BS 18 LT Quick)

a b

7.13 Skruva av chucken

(bara på BS 14.4 LT Impuls, BS 18 LT, BS 18 LT Impuls, BS LT Partner Edition,

SB 14.4 LT Impuls,

SB 18 LT, SB 18 LT Impuls)

c 2 a

Original bruksanvisning

1. Samsvarserklæring

Vi erklærer under eget ansvar at dette produktet er i samsvar med normene eller normdokumentene som er oppført på side 3.

2. Hensiktsmessig bruk

Den batteridrevne bor-/skrumaskinen er egnet til boring, skruing og gjengeskjæring samt til slagboring (avhengig av utstyr).

Brukeren er alene ansvarlig for skader som oppstår pga. uhensiktsmessig bruk.

For din egen sikkerhet og for å beskytte elektroverktøyet må du ta hensyn til tekst som er merket med dette symbolet.

ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsinformasjon og alle anvisninger. Dersom

sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Lån bare ut elektroverktøyet ditt sammen med disse dokumentene.

Bruk hørselsvern ved bruk av slagbormaskiner (maskiner med betegnelsen SB ...).

Eksponering for støy kan føre til hørselstap.

Bruk støttehåndtakene som følger med maskinen (avhengig av utstyr). Tap av kontroll kan føre til skader.

Maskinen må holdes i de isolerte gripeflatene når du utfører arbeid der verktøyet kan komme til å treffe skjulte strømledninger. Kontakt med spenningsførende ledning kan sette metalldeler i maskinen under spenning og føre til elektrisk støt.

Batteriet må beskyttes mot fuktighet.

Ikke utsett batteriet for åpen ild.

Ikke bruk defekte eller deformerte batterier. Ikke åpne batteriet.

Hvis batterivæske kommer i kontakt med huden, må du straks skylle med rikelig med vann. Hvis du får batterivæske i øynene, må ke med rent vann og straks oppsøke lege!

Ta batteriet ut av maskinen før alle former for innstilling, verktøybytte, vedlikehold eller rengjøring.

Kontroller at maskinen er slått av før du setter inn batteriet.

Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helseskadelig. Å ta på eller puste inn støv kan fremkalle allergiske reaksjoner og/eller sykdommer i luftveiene hos personer som oppholder seg i nærheten.

Bestemte typer støv, som støv fra eik og bøk, regnes som kreftfremkallende, særlig i forbindelse med tilsetningsstoffer som brukes i trevarebransjen (kromat, trebeskyttelsesmiddel). Asbestholdige materialer skal bare håndteres av fagfolk.

- Om mulig må du bruke støvavsug.

- Sørg for at det er god ventilasjon på arbeidsplassen.

- Det anbefales å bruke åndedrettsmaske med filterklasse P2.

Følg forskriftene som gjelder i ditt land for materialene du skal arbeide med.

Sikre emnet mot at det sklir, for eksempel ved hjelp av en tvinge.

LED-lamper (12): LED-stråling må ikke betraktes direkte med optiske instrumenter, LED klasse 1M, klassifisert iht. DIN EN 60825-1: 2003, bølgelengde: 400-700 nm; 300 μs.

5. Oversikt

Se side 2.

1 Støttehåndtak *
2 Selvspennende chuck
3 Sleide (boring/slagboring) *
4 Sleide (dreiemomentbegrensning, boring)
5 Bryter (1. gir /2. gir) - på begge sider av maskinen
6 Omkoblingsbryter (dreieretningsinnstilling, transportsikring) - på begge sider av maskinen
7 Knapp for opplåsing av batteripakken
8 Knapp for kapasitetsindikator
9 Kapasitets- og signalindikasjon
10 Batteripakke
11 Tast for impulsfunksjon *
12 LED-lampe
13 Bryterknapp
* avhengig av utstyret

NORSKno

6. Før bruk

6.1 Montering av støttehåndtaket (1) (avhengig av utstyr)

Av sikkerhetsgrunner må det medfølgende støttehåndtaket alltid brukes.

Åpne klemringen ved å vri støttehåndtaket (1) mot venstre. Skyv støttehåndtaket over maskinens spennhals. Sett støttehåndtaket forsvarlig fast i ønsket vinkel for arbeidsoppgaven.

7. Bruk

7.1 Multifunksjonelt overvåkningssystem på maskinen

Hvis maskinen slår seg av av seg selv, har elektronikken aktivert

egenbeskyttelsesfunksjonen. Det avgis et varselsignal (kontinuerlig pipetone). Denne slutter etter maks. 30 sekunder eller etter at bryteren (13) er sluppet opp.

Årsaker og utbedring:

1. Batteripakken er nesten tom (Elektronikken beskytter batteripakken mot skader i form av dyputladning).
   Hvis en LED-lampe (9) blinker, er batteripakken nesten tom. Trykk ev. på knappen (8) og kontroller ladenivået på LED-lampene (9). Hvis batteripakken er tom, må den lades på nytt!
2. Langvarig overbelastning av maskinen fører til utkobling på grunn av høy temperatur. La maskinen eller batteripakken avkjøles.
   Merk: Hvis batteripakken er svært varm, går det raskere å avkjøle den i "AIR COOLED"-laderen. Merk: Maskinen avkjøles raskere hvis den går på tomgang.
3. Ved for høy strømstyrke (som blant annet kan ved en forlenget blokkering) slås maskinen av. Slå av maskinen med bryteren (13). Arbeid deretter videre som normalt. Unngå flere blokkeringer.

7.2 Batteripakke

Før bruk må batteriet lades opp. (10)

Lad opp batteriet på nytt hvis effekten avtar.

Den optimale oppbevaringstemperaturen ligger mellom 10 °C og 40 °C.

Lithium-ion-batteripakkene "Li-Power" har en kapasitets- og signalindikasjon: (9)

• (8)Trykk på tasten for å lese av ladenivået ved hjelp av LED-lampene.
• Hvis en LED-lampe lyser, er batteripakken nesten tom og må lades opp igjen.

7.3 Ta ut og sette inn batteripakken

Ta ut:

Trykk på knappen for opplåsing av batteripakken (7) og trekk batteripakken (10) ut på forsiden.

Sette inn:

Skyv inn batteripakken (10) til den smekker på plass.

7.4 Innstilling av dreieretning, transportsikring (innkoblingssperre)

Aktiver omkoblingsbryteren (6).

Se side 2:

R = Høyregang innstilt

L = Venstregang innstilt

0 = Midtstilling: transportsikring (innkoblingssperre) er aktivert

7.5 Velg girtrinn

Hvis bryteren (5) imidlertid ikke kan dreies helt til anslag, trykker du bryterknappen (13) litt inn slik at motoren dreier langsomt. Da kan bryteren (5) enkelt dreies til anslag.

Trykk på bryteren (5) (til venstre eller høyre på maskinen).

1. gir valgt (lavt dreiemoment), ekstra høyt dreiemoment)

1. gir valgt (høyt dreiemoment)

Obs: Alt etter giret som er valgt, kan du stille inn forskjellige dreiemomenter. I 2. gir fra 1,5 til 3,5 Nm og i 1. gir fra 3,5 til 13 Nm.

Obs: Når det innstilte dreiemomentet er nådd, lager skrukoblingen en knatrende lyd, og maskinen slår seg automatisk av.

= boretrinn valgt - ingen dreiemomentbegrensning (for maks.. dreiemoment)

7.7 Innstilling av boring, slagboring (avhengig av utstyr)

Aktiver sleiden (3).

= Slagboring er innstilt Obs! Bruk høyt dreiemoment ved arbeid med slagboring.

= Vanlig boring er innstilt

7.8 Slå på impulsfunksjon (avhengig av utstyr)

Ikke jobb i lang tid med impulsfunksjonen koblet inn! (Motoren kan bli overopphetet.)

Trykk på tasten (11) for å slå impulsfunksjonen av eller på.

Når impulsfunksjonen er slått på, blinker tasten (11).

Obs: Hvis maskinen er slått av i ca. 5 minutter, slår impulsfunksjonen seg automatisk av og tasten (11) slutter å blinke.

7.9 Start og stopp, innstilling av dreiemoment

Koble til, dreiemoment: Trykk på bryteren (13). Dreiemomentet kan forandres ved å trykke inn bryteren.

Stopp: Slipp bryterknappen (13). Merk: Lyden som oppstår när maskinen slås av, er avhengig av konstruksjonen (hurtigstopp) og har ingen innvirkning på maskinens funksjon og levetid.

7.10 LED-lampe

7.11 Åpne og stramme den selvspennende chucken

Skrapingen (funksjonsbetinget) som eventuelt kan høres etter at du har åpnet chucken, fjernes ved at du vrir hylsen (2) i motsatt retning.

Spenn innsatsverktøyet

• Åpne den selvspennende chucken og sett verktøyet så langt inn som mulig.
• Vri hylsen (2) i retning "GRIP, ZU" inntil du kommer forbi den merkbare mekaniske motstanden.
• Forsiktig! Verktøyet er ennå ikke fastspent! Fortsett å dreie kraftig (det skal da "klikke"), inntil det ikke lenger er mulig å skru - først nå er verktøyet festet sikkert.

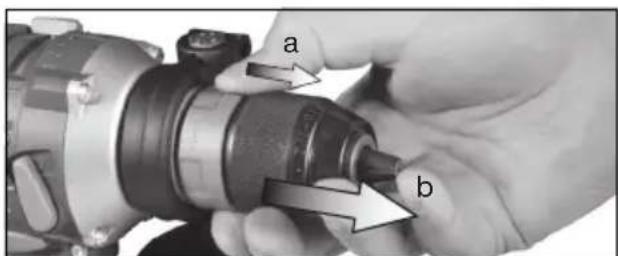

7.12 Chuck med hurtigskiftesystemet Quick (på BS 14.4 LT Quick, BS 18 LT Quick)

a b

Ta av: Skyv låseringen frem (a) og trekk av chucken forover (b).

Feste: Skyv låseringen frem og skyv chucken på borspindelen til den stopper.

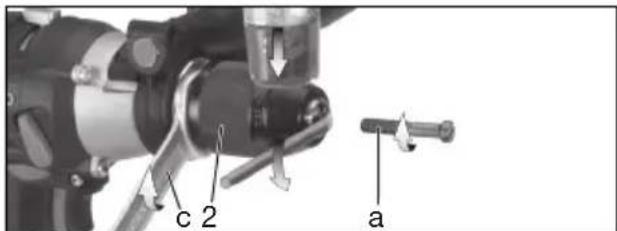

7.13 Skru av chucken

(på BS 14.4 LT Impuls, BS 18 LT, BS 18 LT Impuls, BS LT Partner Edition,

SB 14.4 LT Impuls, SB 18 LT, SB 18 LT Impuls)

c 2 a

• Äpne den selvspennende chucken.
• Skru ut skruen (a) (Obs! Venstregjenget!).
• Hold spindelen med en fastnøkkel (c) og løsne den selvspennende chucken (2) ved å sette en sekskantnøkkel i chucken og slå lett på nøkkelen med en gummihammer. Skru deretter chucken av.
  Påskruing skjer i omvendt rekkefølge på tilsvarende måte.

8. Vedlikehold, rengjøring

Vri maskinen slik at den selvspennende chucken står loddrett nedover og vri hylsen så langt det går i retning "GRIP, ZU" og deretter så langt det gå ri retning "AUF, RELEASE". Opphopet støv faller ut av chucken.

9. Tips og triks

Boring

• Fortrinnsvis i 2. gir (høyt dreiemoment).
• Slå på impulsfunksjonen for borestart i stål, aluminium eller fliser uten kjørning og forboring (avhengig av utstyr).
• Bor fliser og andre sprø materialer uten slag (avhengig av utstyr).
• Ved boring av dype hull, dra ut boret fra tid til annen for å fjerne boremel eller spon.

Skruing

• Fortrinnsvis i 1. gir (lavt dreiemoment) og med dreiemomentbegrensning.
• Slå på impulsfunksjon ved skruing i tre med deformerte skruehoder (avhengig av utstyr)
• Slå på impulsfunksjonen for å oppnå maksimalt dreiemoment ved skruing (avhengig av utstyr).
• Ved skruing kan chucken tas av. Fest skrutrekkerbitsen direkte i den innvendige sekskanten i spindelen.
  På BS 14.4 LT Quick og BS 18 LT Quick holdes skrutrekkerbitsen fast magnetisk. På andre maskiner bruker du bitsfestet. (Hvis du monterer bitsfeste (som tilbehør: best.nr. 6.31281), blir skrutrekkerbitsen holdt fast.)

Gjengeskjæring

• Påfør litt olje på gjengetappen.
• 1. Velg gir (lavt dreiemoment).
• Still inn dreiemomentbegrensning.

10. Tilbehør

Bruk kun tilbehør som oppfyller kravene og spesifikasjonene som er nevnt i denne bruksanvisningen.

NORSKno

A L a d e r e

B Batteripakker med ulik kapasitet. Kjøp bare batteripakker i en spenningsklasse som passer til ditt elektroverktøy.
C Skyv strammeringen med bitsdepot fra forsiden over maskinens spennhals (ta ev. av støttehåndtaket (1)) og trykk dem sammen til de går i inngrep.
D Bits-spennhylse
E Chuck med hurtigskiftesystemet Quick
F Bitsholder med hurtigskiftesystemet Quick
G Vinkelskruforsats med hurtigskiftesystemet Quick

Se www.metabo.com eller hovedkatalogen for det komplette tilbehørsprogrammet.

11. Reparasjon

Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør.

elektriske og elektroniske produkter og direktivets implementering i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg. Før du kasserer batteriet, må det lades ut i elektroverktøyet. Sikre kontaktene mot kortslutning (f.eks. med tape).

13. Tekniske data

Forklaringer til opplysningene på side 3.

Med forbehold om endringer i hensikt av teknisk forbedring.

U = Spenning i batteripakken

n_0 =Dreiemoment u/belastning

Tiltrekkingsmoment ved skruing:

M_1 =lette skruoppgaver (tre)

M_2 =impulsmoment

M_3^- =harde skruoppgaver (metall)

M_4 =justerbart moment

Maks.. bordiameter:

D_1 max = i stål

D_2 = i mykt treverk

D_3 maks.=i betong

s = maks. slagtall

m =vekt (med minste batteripakke)

G = s p i n d e

D_max =chuckens spennvidde

Måleverdier iht. EN 60745.

= Likestrøm

Angitte tekniske data kan variere i henhold til de til enhver tid gjeldende normer.

Emisjonsverdier

Disse verdiene gjør det mulig å anslå emisjonen til elektroverktøyet og å sammenlikne ulike elektroverktøy. Avhengig av bruksbetingelser, tilstanden til elektroverktøyet eller innsatsverktøyet, kan den faktiske belastningen være høyere eller lavere. Ta hensyn til arbeidspauser og perioder med mindre belastning i vurderingen. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede vurderingsverdier, f.eks. organisatoriske tiltak.

Totalverdi for vibrasjon (Vektorsum i tre retninger) fastsatt iht. EN 60745:

a_h, ID = Verdi for vibrasjonsemisjon (slagboring i betong)

a_h,D =svingningsemisjonsverdi (boring i metall)

a_h, s =svingningsemisjonsverdi (skruing uten slag)

K_h, =usikkerhet (vibrasjon)

L_pA =lydtrykknivå

L_WA =lydeffektnivå

K_pA, K_WA = Usikkerhet

Under arbeid kan lydnivået overskride 80 dB(A).

Bruk hørselsvern!

Original brugsanvisning

1. Konformitetserklæring

9 Kapacitets- og signalindikator

10 Batteripakke

F Bitsholder med hurtigskiftesystemet Quick

G Vinkelskrueforsats med hurtigskiftesystemet Quick

Reservedelslister kan downloades på www.metabo.com.

M_1 =Skruning i blødt materiale (træ)

M_2 = Impulsmoment

M_3^- =Skruning i hårdt materiale (metal)

s =Maksimalt slagtal
