BEDIENUNGSANLEITUNG CR-22 FAGOR

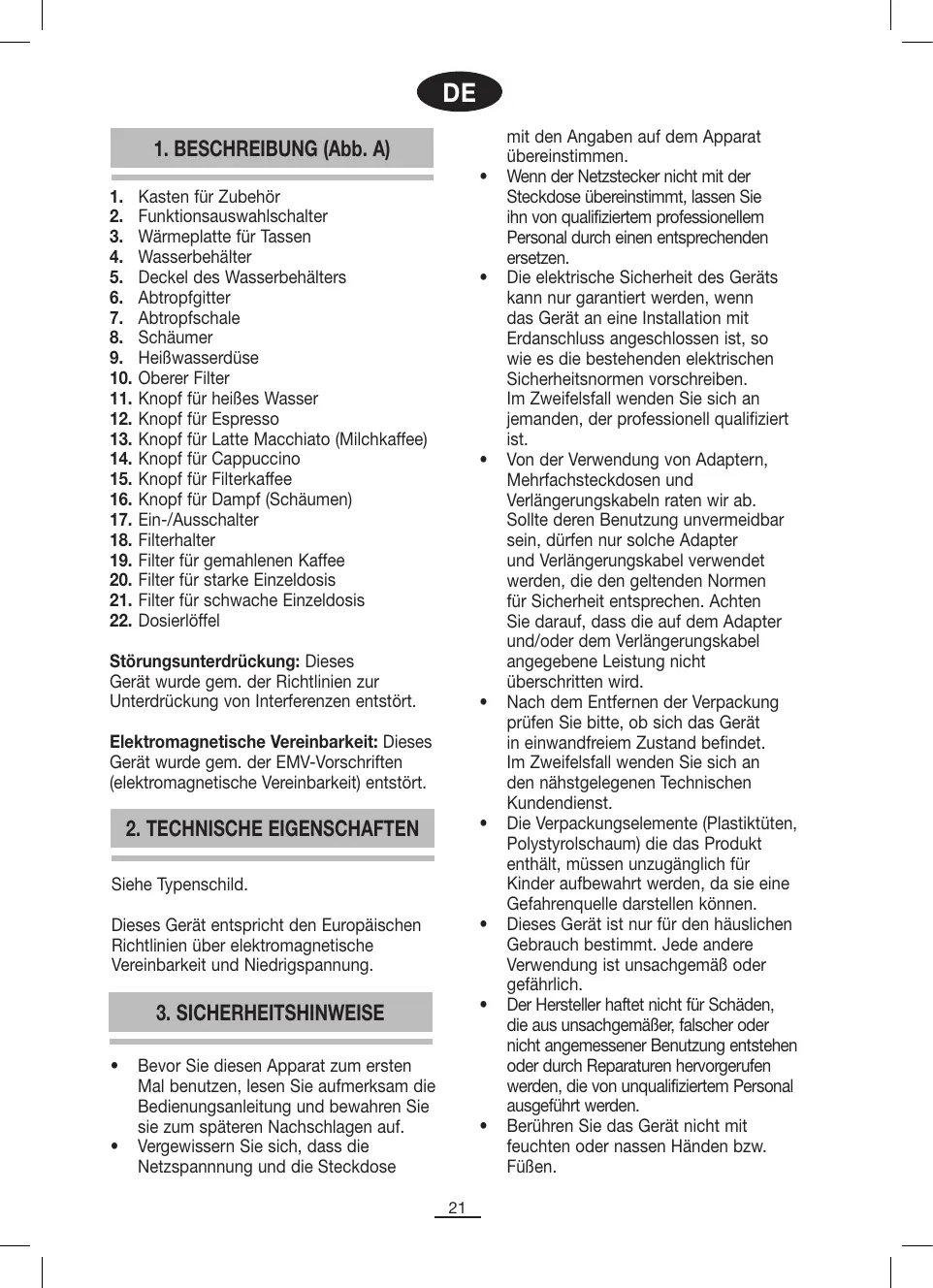

1. BESCHREIBUNG (Abb. A)

Kasten für Zubehör Funktionsauswahlschalter Wärmeplatte für Tassen Wasserbehälter Deckel des Wasserbehälters Abtropfgitter Abtropfschale Schäumer Heißwasserdüse Oberer Filter Knopf für heißes Wasser Knopf für Espresso Knopf für Latte Macchiato (Milchkaffee) Knopf für Cappuccino Knopf für Filterkaffee Knopf für Dampf (Schäumen) Ein-/Ausschalter Filterhalter Filter für gemahlenen Kaffee Filter für starke Einzeldosis Filter für schwache Einzeldosis Dosierlöffel

Störungsunterdrückung: Dieses Gerät wurde gem. der Richtlinien zur Unterdrückung von Interferenzen entstört.

Elektromagnetische Vereinbarkeit: Dieses Gerät wurde gem. der EMV-Vorschriften (elektromagnetische Vereinbarkeit) entstört.

2. TECHNISCHE EIGENSCHAFTEN

Siehe Typenschild. Dieses Gerät entspricht den Europäischen Richtlinien über elektromagnetische Vereinbarkeit und Niedrigspannung.

3. SICHERHEITSHINWEISE

Bevor Sie diesen Apparat zum ersten Mal benutzen, lesen Sie aufmerksam die Bedienungsanleitung und bewahren Sie sie zum späteren Nachschlagen auf. Vergewissern Sie sich, dass die Netzspannnung und die Steckdose

mit den Angaben auf dem Apparat übereinstimmen. Wenn der Netzstecker nicht mit der Steckdose übereinstimmt, lassen Sie ihn von qualifiziertem professionellem Personal durch einen entsprechenden ersetzen. Die elektrische Sicherheit des Geräts kann nur garantiert werden, wenn das Gerät an eine Installation mit Erdanschluss angeschlossen ist, so wie es die bestehenden elektrischen Sicherheitsnormen vorschreiben. Im Zweifelsfall wenden Sie sich an jemanden, der professionell qualifiziert ist. Von der Verwendung von Adaptern, Mehrfachsteckdosen und Verlängerungskabeln raten wir ab. Sollte deren Benutzung unvermeidbar sein, dürfen nur solche Adapter und Verlängerungskabel verwendet werden, die den geltenden Normen für Sicherheit entsprechen. Achten Sie darauf, dass die auf dem Adapter und/oder dem Verlängerungskabel angegebene Leistung nicht überschritten wird. Nach dem Entfernen der Verpackung prüfen Sie bitte, ob sich das Gerät in einwandfreiem Zustand befindet. Im Zweifelsfall wenden Sie sich an den nähstgelegenen Technischen Kundendienst. Die Verpackungselemente (Plastiktüten, Polystyrolschaum) die das Produkt enthält, müssen unzugänglich für Kinder aufbewahrt werden, da sie eine Gefahrenquelle darstellen können. Dieses Gerät ist nur für den häuslichen Gebrauch bestimmt. Jede andere Verwendung ist unsachgemäß oder gefährlich. Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer, falscher oder nicht angemessener Benutzung entstehen oder durch Reparaturen hervorgerufen werden, die von unqualifiziertem Personal ausgeführt werden. Berühren Sie das Gerät nicht mit feuchten oder nassen Händen bzw. Füßen.

Um elektrische Schläge zu vermeiden, halten Sie den Apparat von Wasser und anderen Flüssigkeiten fern. Schalten Sie den Apparat nicht ein, wenn er auf einer feuchten Oberfläche steht. Stellen Sie den Apparat auf eine trockene, feste und stabile Oberfläche. Vermeiden Sie, dass Kinder oder Behinderte ohne Aufsicht das Gerät benutzen. Dieses Gerätes ist nicht bestimmt für die Nutzung von Personen (Kinder eingeschlossen) mit eingeschränkten körperlichen, sensorischen oder mentalen Funktionen oder fehlender Erfahrung oder Bewusstsein, wenn sie nicht einer Überwachung oder eine Unterweisung in Bezug auf die Benutzung des Geräts durch eine für Sicherheit verantwortliche Personen vorgenommen erhalten. Kinder müssen überwacht werden, um sich zu versichern, dass sie nicht mit dem Gerät spielen. Für einen besseren Schutz wird die Installation einer Einrichtung für Reststrom (RCD) empfohlen, mit einem operativen Reststrom der 30 mA nicht überschreitet. Fragen Sie Ihren Installateur um Rat. Den eingeschalteten Apparat nicht unbeaufsichtigt lassen, da er eine Gefahrenquelle darstellen kann. Ziehen Sie den Stecker niemals am Kabel aus der Steckdose. Ziehen Sie den Stecker aus der Steckdose, bevor Sie irgenwelche Reinigungs- oder Wartungsarbeiten vornehmen. Bei Schäden oder Funktionsstörungen und nach Benutzung, schalten Sie das Gerät bitte ab. Versuchen Sie nicht, es zu reparieren. Sollte eine Reparatur notwendig sein, wenden Sie sich bitte ausschliesslich an einen autorisierten Technischen Kundendienst und bestehen Sie darauf, dass nur OriginalErsatzteile eingesetzt werden. Sollte das Kabel beschädigt sein, wenden Sie sich bitte zum Austausch an einen autorisierten Technischen Kundendienst.

Schützen Sie das Gerät vor atmosphärischen Erregern (Regen, Sonne, Eis, etc.) Benutzen und stellen Sie weder das Gerät noch Teile davon in die Nähe oder auf heisse Oberflächen (elektrische Heizplatten, Gaskocher oder Öfen). Benutzen Sie weder Spülmittel noch harte Reinigungstücher, um den Apparat zu reinigen. Die heissen Oberflächen nicht berühren. Benutzen Sie die Henkel und Griffe. Vermeiden Sie den Kabelkontakt mit den heissen Flächen des Apparats. Benutzen Sie die Kaffeemaschine nicht, wenn der Behälter leer ist. Das Dampfrohr, die Heißwasserdüse und der Filterhalter werden bei Betrieb heiß. Es besteht das Risiko, sich daran zu verbrennen. Die Kaffeemaschine steht während des Betriebs unter Druck. Es besteht Verbrennungsgefahr. Erhitzen Sie niemals entflammbare Flüssigkeiten mit der Dampfdüse. Entfernen Sie den Filterhalter nicht, wenn der Behälter in Betrieb ist oder unter Druck steht. Vor dem Reinigen schalten Sie die Kaffeemaschine aus.

CHARAKTERISTIKA PUMPLEISTUNG: In dem Gerät ist eine Pumpe mit einer Leistung von 15 Bar enthalten, durch welche die Zubereitung eines exzellenten Espressos oder Cappuccinos ermöglicht wird. ALUMINIUM-THERMOBLOCK: Das Gerät ist mit einem Aluminium-Thermoblock ausgestattet, der schnell wärmt. Er sorgt für heißes Wasser und exzellenten Schaum. OPTIMIERUNG DES SCHAUMS: Das Gerät enthält eine Hilfsvorrichtung zum Schäumen, die sich im Schäumer befindet. Genießen Sie reichlich aufgeschäumte Milch für Cappuccino in wenigen Minuten, ohne die „Schaumtechnik“ für eine optimale Milch erlernen zu müssen. HERAUSNEHMBARE ABTROPFSCHALE:

7. Wenn die Leuchtanzeigen nicht mehr

blinken, hat die Kaffeemaschine die geeignete Temperatur erreicht und ist für die Kaffeezubereitung bereit. Die Abtropfschale ist herausnehmbar, damit sie einfacher gereinigt werden kann. HERAUSNEHMBARER WASSERBEHÄLTER: Der Wasserbehälter weist ein Fassungsvermögen von 1,5 l auf. Er ist mit einem Griff versehen und ist herausnehmbar, um ihn leichter reinigen zu können. Er kann vom oberen Teil der Maschine aus gefüllt werden. SICHERHEITSSYSTEM: Das HeizgerätThermoblock-Element weist eine thermische Schutzvorrichtung auf, die ein Verbrennen vermeidet, wenn der Thermoblock trocken ist. Vorwärmen von Tassen: Stellen Sie mehrere Kaffeetassen mit der Öffnung nach unten auf die Wärmeplatten für Tassen (3). Wenn die Kaffeemaschine heiß ist, wärmt die Platte (3) die sich darauf befindenden Tassen (Abb. C) vor. Ist die Tasse vorgewärmt, begünstigt dies die Bildung und den Erhalt von Schaum.

6. VOR DER KAFFEEZUBEREITUNG

Nach dem Vorwärmen wählen Sie je nach Art des Kaffees, den Sie zubereiten möchten, einen Filter aus (im Folgenden sind Empfehlungen zu Ihrer Orientierung aufgeführt):

• Filter für gemahlenen Kaffee (19): Dieser Filter ist für die Zubereitung von ein bis zwei Tassen Kaffee (Espresso, Latte Macchiato, Cappuccino oder Filterkaffee) mit gemahlenem Kaffee geeignet. Setzen Sie den Filter auf den Filterhalter (18). Füllen Sie den Filter mit einem Esslöffel gemahlenen Kaffees, um eine Tasse Kaffee zuzubereiten und mit zwei Esslöffeln gemahlenen Kaffees, wenn Sie zwei Tassen Kaffee zubereiten möchten (Abb. D). Wir empfehlen, den beiliegenden Dosierlöffel (22) als Maß für eine Tasse Kaffee zu verwenden. Drücken Sie den Kaffee im Filter mit der Hinterseite des Löffels (Abb. E) und entfernen Sie stets den übrig bleibenden Kaffee vom Filterrand. Der Kaffee darf nicht über den Filterrand hinausgehen, damit der Filterhalter richtig und ohne Gewalt geschlossen und ein Austreten vermieden wird.
• Filter für starke Einzeldosis (20): Dieser Filter ist für die Zubereitung einer Tasse Espresso oder Latte Macchiato mit einer starken Einzeldosis konzipiert. Setzen Sie den Filter auf den Filterhalter (18) und geben Sie das Tütchen für die starke Einzeldosis in den Filter (Abb. F).

1. Vor der ersten Inbetriebnahme der

Kaffeemaschine ist es erforderlich, die Filter (19, 20 und 21), den Dosierlöffel (22), den Wasserbehälter (4), die Heißwasserdüse (9) und den Schäumer (8). mit Spülwasser zu reinigen. Spülen Sie die Teile gründlich mit klarem Wasser ab.

2. Ebenfalls ist das Innere der

Kaffeemaschine zu reinigen. Hierzu ist es erforderlich, Wasser in den Behälter zu füllen und mehrmals hintereinander Wasser ohne Kaffee durchlaufen zu lassen.

3. Nach dem Reinigen der Kaffeemaschine

stellen Sie das Gerät auf eine trockene, feste und stabile Fläche.

4. Nehmen Sie den Wasserbehälter (4)

durch Ziehen nach oben (Abb. B) heraus. Öffnen Sie den Deckel des Behälters (5) und füllen Sie frisches und sauberes Wasser ein. Stellen Sie den Behälter wieder auf die Kaffeemaschine.

5. Stellen Sie sicher, dass der Ein-/

Ausschalter I/0 (17) auf „0” und der Funktionsauswahlschalter (2) auf “ ” steht. Schließen Sie die Kaffeemaschine an eine Steckdose an.

6. Stellen Sie den Ein-/Ausschalter

(17) auf „I”, um die Kaffeemaschine einzuschalten. Die Leuchtanzeigen der 4 Knöpfe für Kaffee (12, 13, 14 und

15) blinken, bis die Kaffeemaschine

Die Leuchtanzeige am gedrückten Knopf leuchtet auf, während die übrigen Leuchtanzeigen ausgehen. Der Austritt des Kaffees beginnt. Der Vorgang wird beendet, wenn die programmierte Menge Kaffee ausgetreten ist. Wenn Sie den Vorgang vor dem Austreten des Kaffees anhalten möchten, drücken Sie wieder auf denselben Knopf. Nachdem die Kaffeemaschine den programmierten Kaffee ausgegeben hat, ist drei Mal ein Pfeifton zu hören. Dies bedeutet, dass die Maschine wieder in den Kaffee-Modus schaltet. Nachdem der Pfeifton der Kaffeemaschine drei Mal erfolgt ist, kann der Filterhalter (18) herausgenommen werden. Wenn Sie den Filterverschluss nach vorne halten, wird der verbrauchte Kaffee geleert.

• Filter für schwache Einzeldosis (21): Dieser Filter eignet sich für die Zubereitung einer Tasse Cappuccino oder Filterkaffee mit einer schwachen Einzeldosis. Setzen Sie den Filter auf den Filterhalter (18) und geben Sie das Tütchen für die schwache Einzeldosis in den Filter (Abb. G). Die Einzeldosis-Tütchen und folglich die Filter für Einzeldosen (20 und 21) sind für eine einzige Dosierung konzipiert, d. h. für eine Tasse Kaffee. Wenn Sie zwei Tassen Kaffee zubereiten möchten, müssen Sie den Kaffee mit dem Filter für gemahlenen Kaffee (20) zubereiten. Setzen Sie den Filterhalter auf das Kopfstück des oberen Filters (10) und drehen Sie ihn kräftig von linkes nach rechts, wie in Abbildung H dargestellt. Stellen Sie eine oder zwei vorgewärmte Tassen unter den Filterhalter. ACHTUNG: Nehmen Sie den Filterhalter (18) nicht heraus, bis der Pfeifton der Kaffeemaschine drei Mal erfolgt ist. Die voreingestellte Menge und Temperatur für jede Funktion sind in etwa wie folgt:

7. KAFFEEZUBEREITUNG

• Zur Zubereitung von Espresso drücken Sie den Knopf für Espresso (12). Denken Sie daran, dass Sie zur Zubereitung von Espresso gemahlenen Kaffee oder eine starke Einzeldosis verwenden müssen.
• Zur Zubereitung von Latte Macchiato (Milchkaffee) drücken Sie den Knopf für Latte Macchiato (13). Denken Sie daran, dass Sie zur Zubereitung von Milchkaffee gemahlenen Kaffee oder eine starke Einzeldosis verwenden müssen.
• Zur Zubereitung von Cappuccino drücken Sie den Knopf für Cappuccino (14). Denken Sie daran, dass Sie zur Zubereitung von Cappuccino gemahlenen Kaffee oder eine schwache Einzeldosis verwenden müssen.
• Zur Zubereitung von Filterkaffee drücken Sie den Knopf für Filterkaffee (15). Denken Sie daran, dass Sie zur Zubereitung von Filterkaffee gemahlenen Kaffee oder eine schwache Einzeldosis verwenden müssen. EXPRESSO: LATTE MACCHIATO (Milchkaffee): CAPPUCCINO: FILTERKAFFEE: MENGE 50 ml TEMPERATUR 75ºC 80 ml 120 ml 250 ml 80ºC 80ºC 80ºC Wenn Sie die Menge des Kaffees manuell einstellen möchten, betätigen Sie den Knopf so, dass der Kaffee drei Sekunden lang beginnt, kontinuierlich auszutreten. Wenn Sie die gewünschte Kaffeemenge erreicht haben, betätigen Sie denselben Knopf erneut. Nach einigen Sekunden erklingt drei Mal ein Pfeifton. Sie können den Filterhalter (18) herausnehmen. Die Kaffeemaschine speichert die ausgegebene Kaffeemenge. Beim nächsten Mal erhalten Sie die gleiche Kaffeemenge.

Stellen Sie die Kaffeemaschine vor jeder Reinigungs- oder Pflegemaßnahme aus und warten Sie so lange, bis sie abgekühlt ist. Halten Sie die Kaffeemaschine zum Reinigen nicht ins Wasser und benutzen Sie keine Scheuer- oder Lösungsmittel.

• Reinigen Sie das Äußere der Kaffeemaschine mit einem feuchten Lappen und trocknen Sie es danach ab.
• Reinigen Sie den Wasserbehälter (4), den Filterhalter (18), das Abtropfgitter (6), die Abtropfschale (7) sowie die Filter (19, 20 und

21) mit lauwarmem Wasser und neutralem

• Reinigen Sie den Schäumer (8) und die Heißwasserdüse (9) mit einem feuchten Lappen.

• Gehen Sie vor, wie im Absatz „Inbetriebnahme” beschrieben und drücken Sie den Knopf für heißes Wasser (11). Der Knopf beginnt zu blinken. Wenn das Blinken endet, ist das Wasser der Kaffeemaschine ausreichend erwärmt.
• Stellen Sie eine Tasse unter die Heißwasserdüse (9) und stellen Sie den Funktionsauswahlschalter (2) auf das Symbol (Abb. I).
• Es tritt heißes Wasser aus. Ist das heiße Wasser ausreichend, stellen Sie den Funktionsauswahlschalter (2) wieder auf das Symbol (Abb. J).
• Um wieder in den Kaffee-Modus zu gelangen, drücken Sie den Knopf für heißes Wasser (11) erneut.

ENTSORGUNG ELEKTRISCHER UND

• Gehen Sie vor, wie im Absatz „Inbetriebnahme” beschrieben und drücken Sie den Knopf für Dampf (16). Der Knopf beginnt zu blinken. Wenn das Blinken endet, ist das Wasser der Kaffeemaschine ausreichend erwärmt, um Dampf zu erzeugen.
• Halten Sie den Schäumer (8) in die Flüssigkeit, die Sie erwärmen möchten und stellen Sie den Funktionsauswahlschalter (2) auf das Symbol (Abb. K).
• Wenn die Flüssigkeit ausreichend erwärmt ist, stellen Sie den Funktionsauswahlschalter (2) wieder auf das Symbol (Abb. L).
• Um wieder zum Kaffee-Modus zu gelangen, drücken Sie den Knopf für Dampf (16) erneut.
• Die Leuchtanzeigen an den Knöpfen für Espresso (13) und Cappuccino (14) beginnen, zu blinken, bis die Kaffeemaschine abkühlt, um Kaffee zuzubereiten. Wenn die geeignete Temperatur für die Kaffeezubereitung erreicht ist, leuchten die vier Knöpfe für Kaffee (12, 13, 14 und 15). Am Ende seiner Nutzzeit darf das Produkt NICHT zusammen mit dem Hausmüll beseitigt werden. Es kann zu den eigens von den örtlichen Behörden eingerichteten Sammelstellen oder zu den Fachhändlern, die einen Rücknahmeservice anbieten, gebracht werden. Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung bedingt sind. Zudem ermöglicht sie die Wiederverwertung der Bestandteile des Gerätes, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt. Zum Unterstreichen der Verpflichtung zur Mitwirkung bei der getrennten Entsorgung ist auf dem Produkt ein Hinweissymbol dafür angebracht, dass dieses Produkt nicht in üblichen Hausmüllcontainern entsorgt werden darf. Für weitere Informationen wenden Sie sich bitte an die örtliche Verwaltung oder an den Händler, bei dem Sie das Produkt erworben haben.
