BEDIENUNGSANLEITUNG ROS 550NV Mirka

de Bedienungsanleitung 20-23

Konformitätserklärung

Mirka Ltd. 66850 Jepua, Finnland

erklärt unsere einzige Verantwortung dass die Produkte 125 mm (5") und 150 mm (6") 12.000 U/min. Exzenter Schleifmaschinen (Siehe "Produkt-Konfiguration/Spezifikationen" Tafel für spezielle Modelle)

auf welche sich diese Erklärung bezieht, konform mit den folgenden Grundnormen oder sonstigen normativen Dokumenten EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 & EN ISO 28927-3:2009 gemäß den Bestimmungen der Richtlinien 2006/42/EG.

Jeppo 23.06.2020

Ort und Datum Unternehmen

MIRKA

Stefan Sjöberg, CEO

Gebrauchsanweisung

Inhalt: Instruktionen zum Lesen und beachten; Korrekter Gebrauch der Maschine; Arbeitsplatz; Inbetriebnahme; Bedienungsanleitung; Tabellen für Produktkonfiguration/Spezifikation; Verzeichnis von Teilen; Liste von Teilen; Ersatzteile für Schleifmaschine; Störungsbehebung

Wichtig

Lesen Sie diese Instruktionen sorgfältig, bevor Sie die Maschine in Betrieb nehmen, warten oder reparieren. Bewahren Sie die Instruktionen sorgfältig auf.

CE

Fabrikant/Lieferant

Mirka Ltd.

66850 Jeppo, Finland

Tel: [phone]

Erforderliche persönliche Schutzausrüstung

Schutzbrille Atemschutzmasken

Sicherheitsschuhe Gehörschutz

ARNUNG

Tragen Sie immer die erforderliche persönliche Sicherheitsausrüstung in Übereinstimmung mit den Herstellerangaben und lokalen / nationalen Normen bei der Nutzung dieser Maschine.

• Verwenden Sie die Maschine nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.
• Lesen Sie die Sicherheitsanweisungen (MSDS) für die Arbeitsplatzgestaltung.
• Verwenden Sie die Maschine mit Staubabsaugung, da hierdurch die Entwicklung von gesundheitsgefährdendem Staub reduziert wird.
• Stellen Sie sicher, dass Sie beim Bedienen der Maschine einen festen Stand haben und nicht das Gleichgewicht verlieren.
• Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
• Wenn die Bedienung an der Hand oder am Handgelenk als unangenehm empfunden wird, hören Sie auf zu arbeiten und suchen einen Arzt auf. Hand-, Handgelenk- und Armverletzungen können durch sehr häufige Nutzung und übermäßige Vibrationen entstehen.
• Betreiben Sie die Maschine niemals in explosionsgefährdeten Bereichen, wie z. B. in Gegenwart von brennbaren Flüssigkeiten, Gasen oder Stäuben.
• Das Gerät ist nicht elektrisch isoliert. Überprüfen Sie den Arbeitsbereich auf Stromleitungen, Gasrohre etc.

VORSICHT

• Verhindern Sie unbeabsichtigtes Einschalten.
• Entfernen Sie den Maulschlüssel, bevor Sie das Werkzeug an die Luftzufuhr anschließen.
• Sorgen Sie dafür, dass Ihr Arbeitsbereich sauber und gut ausgeleuchtet ist.
• Stellen Sie sicher, dass das zu bearbeitende Material fixiert ist.
• Entfernen Sie die Luftzufuhr bei jedem Wechsel des Schleifmittels.

cherheitshinweise

• Lesen Sie sämtliche Anweisungen sorgfältig durch, bevor Sie die Maschine benutzen. Alle, die mit der Maschine arbeiten, müssen gründlich im korrekten und sicheren Gebrauch der Maschine geschult werden.
• Wartungsarbeiten dürfen nur von geschultem, autorisiertem Personal ausgeführt werden. Kontaktinformationen erhalten Sie vom Mirka Maschinenservice.
• Beim Gebrauch der Maschine muss immer die erforderliche Sicherheitsausrüstung getragen werden.
• Beim Arbeiten der Maschine muss immer für einen sicheren Stand auf festem Untergrund und einen festen Griff um die Maschine gesorgt werden.
• Achten Sie immer darauf, dass das Werkstück fest fixiert ist.
• Prüfen Sie Maschine, Schleifteller, Absaugschlauch und Armaturen regelmäßig auf Verschleiß.
• Sorgen Sie immer für Arbeitssicherheit, lassen Sie das Werkzeug niemals unbeaufsichtigt oder an der Luftversorgung angeschlossen.
• Der Beutel des angeschlossenen Industriesaugers sollte täglich gereinigt oder ausgetauscht werden, da Staub leicht entflammbar sein kann. Die Reinung/das Austauschen des Beutels stellt zudem eine optimale Leistung der Maschine sicher.
• Der empfohlene, maximale Luftdruck von 6,2 bar (90 psig) darf nicht überschritten werden.
• Stellen Sie sicher, dass sich Kleidung, Krawatten, Haare, Putzlappen etc. nicht in der Maschine verfangen.
• Stellen Sie sicher, dass Sie Ihre Hände immer in ausreichendem Abstand zum Schleifteller platzieren.
• Schalten Sie die Maschine unverzüglich aus und wenden Sie sich an den Maschinen-Service, wenn Sie eine Fehlfunktion vermuten.
• Vor dem Wechsel des Schleifmittels immer die Luftzufuhr unterbrechen. Achten Sie darauf, dass Sie das Schleifpapier mittig auf dem Schleifteller zentrieren.

Hinweis, bitte lesen und beachten:

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, erhältlich von: Sup't of Documents; Government Printing Office; Washington DC 20402
2) Safety Code for Portable Air Tools, ANSI B186.1 erhältlich von: American National Standards Institute, Inc.; 1430 Broadway; New York, NY 10018
3) Nationale und lokale Vorschriften.

Bestimmungsgemäße Verwendung

Diese Schleifmaschine ist hergestellt zum Schleifen aller Typen von Materialen, d.h. Metalle, Holz, Stein, Plastik, etc. mittels Gebrauch von Schleifpapier, das für diesen Zweck entwickelt wurde. Diese Schleifmaschine darf nicht für irgendwelche andere Zwecke gebraucht werden, ohne beim Hersteller oder den autorisierten Liefereranten des Herstellers nachzufragen. Schleifteller deren Arbeitsgeschwindigkeit geringer als 12.000 U/min. ist, dürfen nicht verwendet werden.

Arbeitsplätze

Das Gerät wird als handgehaltene Maschine bedient. Es wird empfohlen, immer auf festem Boden zu stehen, wenn das Gerät in Betrieb ist. Es kann in jeder Position bedient werden, der Betreiber muss aber in einer sicheren Position stehen und sich auch darüber bewusst sein, dass die Maschine ein „Drehmoment“ entwickeln kann.(Ausbrechen). Den Abschnitt „Bedienungsanleitung“ sorgfältig lesen.

Inbetriebnahme

Benutzen Sie eine saubere geschmierte Luftversorgung, die der Maschine einen gemessenen Luftdruck von 6.2 bar /90 PSI unter Vollast geben kann. Es wird empfohlen, einen zugelassenen Luftschlauch von ∅10 mm (3/8") x 8 m maximaler Länge zu benutzen. Es wird empfohlen, das Gerät mit der Druckluftversorgung so zu verbinden wie auf Bild 1 gezeigt.

Verbinden Sie das Gerät nicht mit der Druckluftversorgung, ohne ein leicht erreichbares und einfach zu bedienendes Absperrventil angebracht zu haben. Die Druckluft muss geschmiert sein. Es wird dringend empfohlen, ein FRL, d.h. ein kombinierter Filter, Regler und Schmierer zu gebrauchen, wie auf Bild 1 gezeigt. Dieser sorgt dafür, dass das Gerät saubere, geschmierte Luft mit dem richtigen Druck bekommt. Weitere Informationen bekommen Sie von Ihrem Händler. Ohne ein FRL muss das Gerät manuell geschmiert werden.

Um das Gerät manuell zu schmieren, nehmen Sie den Druckluftschlauch ab und lassen Sie 2-3 Tropfen eines pneumatischen Motorenschmieröls, wie z.B. Fuji Kosan FK-20, Mobil ALMO 525 oder Shell TORCULA® 32 in das Schlauchende (Einlass) der Maschine kommen. Das Gerät wieder an die Druckluft anschließen und langsam einige Sekunden laufen lassen, sodass die Luft das Öl verteilen kann. Falls das Gerät öfters gebraucht wird, muss es täglich geschmiert werden, jedoch spätestens dann, wenn es langsamer wird oder Kraft verliert.

Es wird empfohlen, das der Betriebsluftdruck 6.2 bar/90 PSI beträgt. Das Gerät kann mit niedrigeren Drücken arbeiten, aber niemals höher als mit 6.2 bar/ 90 PSI.

Bedienungsanleitung

1) Bitte lesen Sie die Bedienungsanleitung, bevor Sie das Gerät in Betrieb nehmen. Alle Benutzer müssen in die Handhabung des Gerätes eingewiesen werden und die Sicherheitsbestimmungen kennen. Alle Wartungs- und Reparaturarbeiten dürfen nur von qualifiziertem Personal ausgeführt werden.
2) Unterbrechen Sie die Druckluftzufuhr des Gerätes. Wählen Sie eine passende Schleifscheibe und befestigen Sie diese in der Mitte des Schleiftellers.
3) Tragen Sie immer die geforderte Schutzausrüstung, wenn Sie das Gerät benutzen
4) Beim Schleifen immer das Gerät zuerst auf die Arbeitsfläche anbringen, bevor das Gerät gestartet wird. Ebenso immer das Gerät von der Arbeitsfläche wegnehmen, bevor das Gerät gestoppt wird. Dies verhindert eine Aushöhlung der Oberfläche durch eine Übergeschwindigkeit der Schleifscheibe.
5) Immer die Druckluftzufuhr zur Schleifmaschine unterbrechen, bevor Sie eine Schleifscheibe wechseln oder sonstige Arbeiten am Schleifteller ausführen.
6) Immer für einen festen / sicheren Stand sorgen und rechnen Sie mit einer Fluchtreaktion der Maschine.
7) Nur Original Mirka-Ersatzteile verwenden.
8) Das zu schleifende Material muss gut fixiert sein, um ein „wandern“ zu verhindern.
9) Den Schlauch und die Anschlüsse regelmäßig auf Abnutzung kontrollieren. Das Gerät niemals am Schlauch tragen; es wird empfohlen die Druckluftzufuhr zu unterbrechen, wenn das Gerät getragen wird.
10) Staub kann sehr feuergefährlich sein. Der Staubfangsack sollte täglich gereinigt oder ausgetauscht werden. Die Reinigung bzw. der Austausch des Staubfangsacks sorgt auch für optimale Leistung.
11) Der angegebene Höchstluftdruck darf nicht überschritten werden. Sicherheitsausrüstung soll wie empfohlen verwendet werden.
12) Das Gerät hat keine elektrische Isolierung. Benutzen Sie es nicht, wenn die Gefahr besteht, dass es beim Arbeiten zu einem Kontakt mit elektrischem Strom, Gasleitungen, Wasserleitungen etc kommen kann. Überprüfen Sie die Arbeitsfläche, bevor Sie mit der Arbeit beginnen.
13) Stellen Sie sicher, das sich Haare, Putzlappen, Kleidung und ähnliches Dinge nicht in den beweglichen Teilen der Maschine verfangen können.
14) Die Hände sorgfältig von den drehenden Teilen fernhalten, wenn die Maschine in Betrieb ist.
15) Im Falle einer Störung oder Fehlfunktion muss das Gerät sofort außer Betrieb genommen werden.
16) Das Gerät darf nicht frei drehen, ohne dass man Maßnahmen getroffen hat, dass Personen und Objekte nicht gefährdet sind, falls sich eine Schleifscheibe oder der Schleifteller löst.

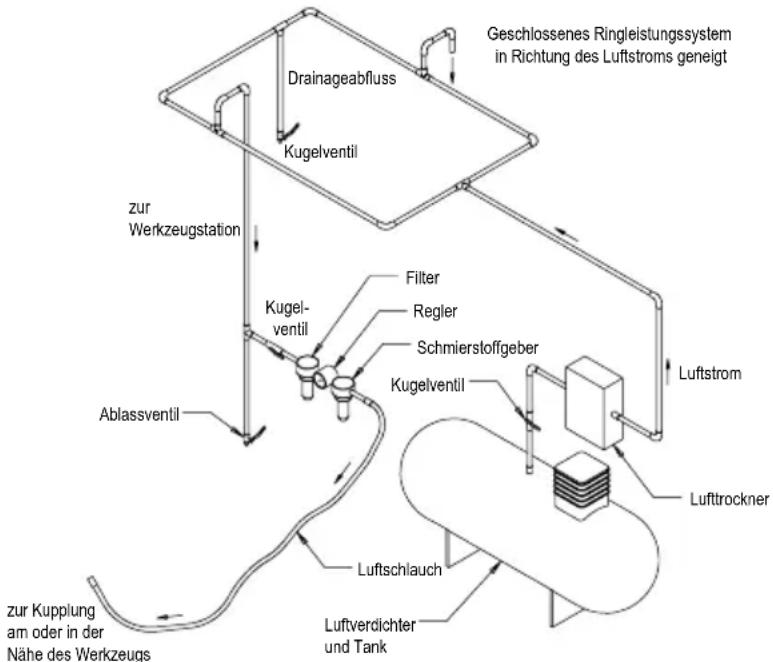


Technische Daten

Mirka® ROS	525CV 5	25NV 550	CV 550DB	550NV	625CV 625	DB 625NV	650CV	650DB 650NV
Empfohlener LuftschlauchGröße – Minimum	10 mm 3/8 in
Empfohlene maximaleSchlauchlänge	8 meters 25 feet
Luftdruck - Maximaler Betriebsdruck	6.2 bar 90 psig
Luftdruck - EmpfohlenerMinimaldruck	NA

Produktkonfiguration/Spezifikationen: 12.000 U/min. Exzenterschleifer

Hub	Absau-gung	Scheiben-gröbe mm (zoll)	Modellnr.	Netto gewicht kg (Pfund)	Höhe mm (Zoll)	Länge mm (Zoll)	*Sch. pegel dBA	Leistung Watt (PS)	Luftverbrauch LPM (scfm)	*Vibrations-level m/s2	*Unsicher-heitsfaktor Km/s2
2,5 mm(3/32 in.)	Ohne NV	125 (5) ROS625NV 0,72	(1,59) 82,9	(3,26) 148,4	(5,84) 79,0 209	(0,28) 481	(17) 2,10 1,10
		150 (6) ROS625NV 0,76	(1,68) 82,9	(3,26) 161,1	(6,34) 83,0 209	(0,28) 481	(17) 3,30 1,70
	Zentral CV	125 (5) ROS625CV 0,78	(1,72) 87,7	(3,45) 148,4	(5,84) 78,0 209	(0,28) 481	(17) 2,29 0,72
		150 (6) ROS625CV 0,85	(1,87) 82,9	(3,26) 161,1	(6,34) 79,0 209	(0,28) 481	(17) 2,14 0,71
	Eigen DB	150 (6) ROS625DB 0,85	(1,87) 82,9	(3,26) 164,1	(6,46) 84,0 209	(0,28) 481	(17) 2,11 0,70
5,0 mm(3/16 in.)	Ohne NV	125 (5) ROS6550NV 0,75	(1,65) 82,9	(3,26) 149,6	(5,89) 80,0 209	(0,28) 481	(17) 2,60 1,30
		150 (6) ROS650NV 0,79	(1,74) 82,9	(3,26) 162,3	(6,39) 79,0 209	(0,28) 481	(17) 3,70 1,90
	Zentra CV	125 (5) ROS6550CV 0,81	(1,79) 87,7	(3,45) 149,6	(5,89) 75,5 209	(0,28) 481	(17) 2,77 0,77
		150 (6) ROS650CV 0,85	(1,87) 82,9	(3,26) 162,3	(6,39) 78,0 209	(0,28) 481	(17) 2,48 0,74
	Eigen DB	125 (5) ROS6550DB 0,83	(1,83) 87,7	(3,45) 152,6	(6,01) 83,0 209	(0,28) 481	(17) 2,11 0,70
		150 (6) ROS650DB 0,88	(1,94) 82,9	(3,26) 165,3	(6,51) 83,0 209	(0,28) 481	(17) 2,00 0,69
Der Schaltest wurde gemäß EN ISO 15744:2008 - Handgehaltene nicht-elektrisch betriebene Maschinen - Geräuschmessverfahren - Ver-fahren der Genauigkeitsklasse 2 und EN ISO 11203:2009 Akustik – Geräuschabstrahlung von Maschinen und Geräten – Bestimmung von Emissions-Schalldruckpegeln am Arbeitsplatz und an anderen festgelegten Orten aus dem Schalleistungspegel ausgeführt.Der Schwingungstest wurde gemäß ISO 28927-3 ausgeführt, Handgehaltene motorbetriebene Maschinen - Messverfahren zur Ermittlung der Schwingungsemission – Teil 3: Poliermaschinen sowie Rotationsschleifer, Schwingschleifer und Exzenterschleifer.

Spezifikationen können zu jeder Zeit ohne vorausgegangene Ankündigung geändert werden.

*Die Werte in den Tabellen stammen von Laborprüfungen in Übereinstimmung mit angegebenen Standards und Grundnormen und sind nicht für eine Risikoschätzung ausreichend. Werte auf einem bestimmten Arbeitsplatz können höher als die erklärten Werte sein. Die tatsächlichen Werte und die Größe von Risiko oder Verletzung, die eine Person erlebt, sind für jede Situation einmalig und sind von der Umgebung, von der Art und Weise wie eine Person arbeitet, mit welchem Material, vom Arbeitsplatz sowie von der Arbeitsdauer und der physischen Konstitution des Benutzers abhängig. Mirka, Ltd. kann nicht verantwortlich gemacht werden für die eventuellen Konsequenzen, falls deklarierte Werte gebraucht werden, statt der tatsächlich auftretenden Werte für jede einzelne Gefährdungsabschätzung.

Weitere Informationen über Arbeitsgesundheit und -sicherheit sind von den folgenden Webseiten erhältlich:

https://osha.europa.eu/en (Europa)

http://www.osha.gov (USA)

STÖRUNGSBEHEBUNG

Symptom Mögliche Ursache Lösung
Niedrige Kraft und/oder niedrige freie Drehzahl	Ungenügender Luftdruck Den Luftdruck am Einlass der Schleifmaschine kontrollieren, während das Gerät mit freier Drehzahl läuft. Er muss 6.2 Bar (90 psig/620 kPa) betragen.
	Verstopfte(r) Schalldämpfer In dem "Demontaage von Gehäuse"-Abschnitt wird dargestellt wie man den Schalldämpfer ausbaut. Der Schalldämpfer (Teil Nummer 37) kann mit einer sauberen, passenden Reinigungslösung gespült werden, bis alle Verschmutzungen und Verstopfungen entfernt sind. Falls der Schalldämpfer nicht ordnungsgemäß gereinigt werden kann, muss er ausgetauscht werden. Mit dem Teil 38, Schalldämpfereinsatz, ersetzen (wird im Abschnitt „Montage des Gehäuses" beschrieben.
	Verstopfter Lufteinlassfilter Den Lufteinlassfilter mit einer sauberen, geeigneten Lösung reinigen. Falls der Lufteinlassfilter nicht sauber wird, muss er ausgetauscht werden.
	Ein oder mehrere Blätter abgenutzt oder gebrochen	Ein komplettes Set von neuen Blättern installieren (für eine gute Wirkung müssen alle Blätter ausge-tauscht werden). Alle Blätter mit einem Qualitätsöl für pneumatische Geräte bestreichen. Beschreibung in den Abschnitten „Demontage des Motors“ und „Montage des Motors“.
	Luft-Leckage im Motorgehäuse, zu erkennen an überhötem Luftverbrauch und niedriger Drehzahl.	Kontrollieren Sie ob der Motor richtig justiert ist und der Verschlussring ordentlich sitzt. Kontrollieren Sie ob der O-Ring in dem Verschlussringnute beschädigt ist. Den Motor demontieren und wieder monti-ren. Beschreibung in den Abschnitten „Demontage des Motors“ und „Montage des Motors“.
	Teile des Motors abgenutzt Den Motor überholen. Ein autorisiertes Mirka Service Center kontaktieren.
	Abgenutzte oder gebrochene Spindellager Die abgenutzten oder gebrochenen Lager austauschen. Beschreibung in den Abschnitten "Demontage von Achsenstabilisator und Spindel" und "Spindellager, AirSHIELDTM und Montage von Achsenstabilisator".
Luft entweicht aus Geschwindigkeitsregelung und/oder Ventilschaft.	Ventilschaft, Ventil oder Ventilsitz schmutzig, gebrochen oder verbogen.	Abgenutzte oder beschädigte Teile demontieren, prüfen und ersetzen. Beschreibung in Schritt 2 und 3 in "Demontage von Gehäuse" und Schritt 2 und 3 in "Montage des Gehäuses".
Starke Vibrationen oder unruhiger Lauf	Falsche Schleifscheibe Nur Schleifscheiben von richtiger Größe und Gewicht, die für die Maschine hergestellt sind, gebrauchen.
	Gebrauch von Schleifscheiben Nur Schleifscheiben und/oder Interface gebrauchen, die für die Maschine hergestellt sind. Nichts an der Schleifmaschine festmachen, was nicht für den Gebrauch mit Scheibe und Schleifmaschine speziell hergestellt wurde.
	Unzureichende Schmierung oder Versch-mutzung durch Aufbau von Fremdstoffen	Die Schleifmaschine demontieren und mit einer geeigneten Reinigungslösung reinigen. Die Schleifmaschine montieren. (Beschreibung in "Wartungs- shandbuchl")
	Abgenutzte oder gebrochene Motorlager Der/die abgenutzte(n) oder gebrochene(n) Lager ersetzen. Beschreibung in den Abschnitten „Demontage des Motors“ und „Montage des Motors“.
	Bei Maschinen mit Eigenabsaugung besteht die Möglichkeit, das der das ein Unterdruck entsteht, wenn eine ebene Oberfläche geschliffen wird. Dies bewirkt dass die Scheibe auf der Schleiffläche hängenbleibt.	Bei Maschinen mit Eigenabsaugung eine zusätzliche Unterlegscheibe zur Scheibenspin-del montieren, um den Zwischenraum zwischen Scheibe und Mantel zu erweitern. Bei Maschinen mit Zentralabsaugung durch das Vakuumsystem reduzieren und/oder eine zusätzliche Unterlegscheibe zur Scheibe montieren.
